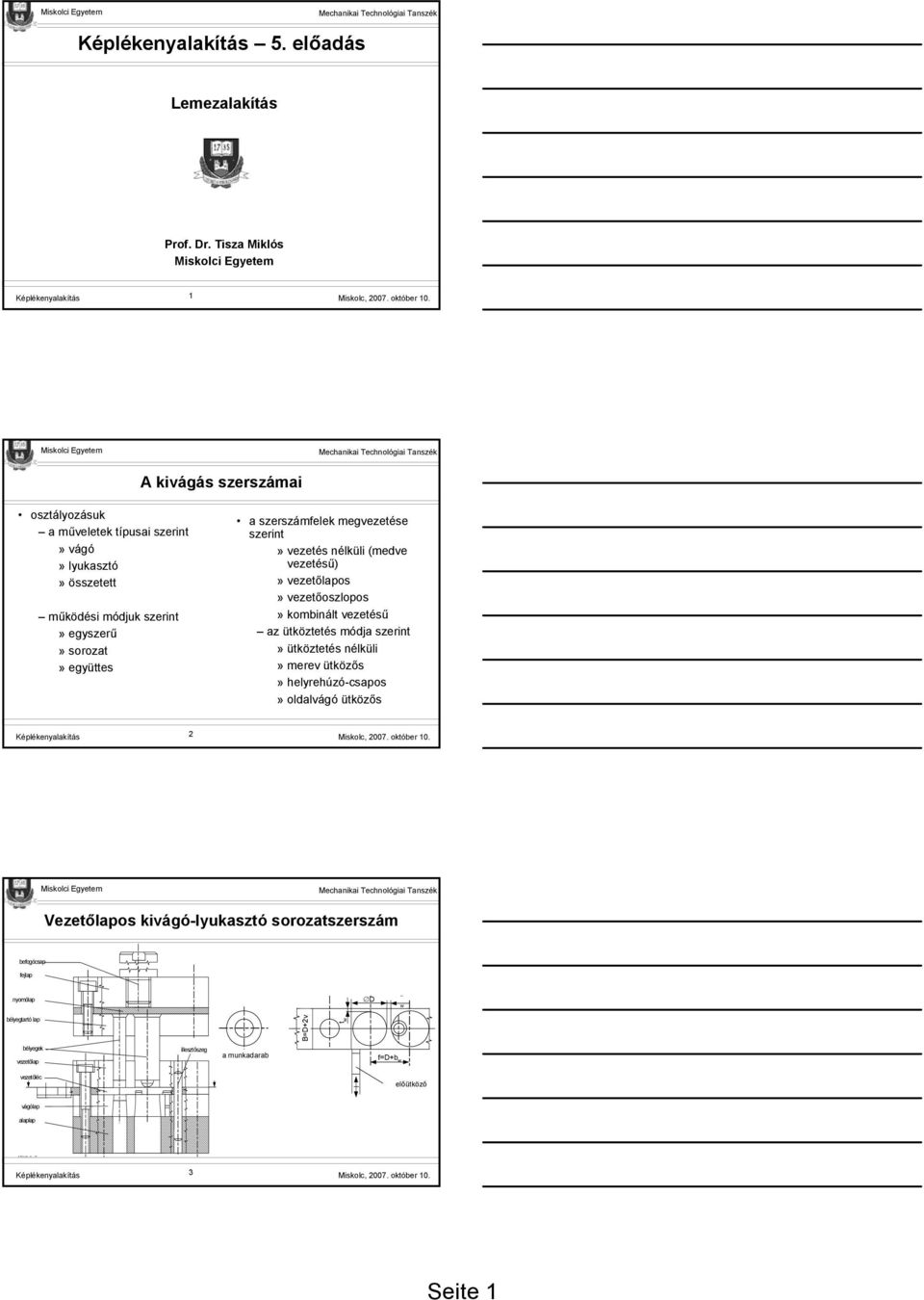

1 5. előadás Lemezalakítás Prof. Dr. Tisza Miklós 1 A kivágás szerszámai osztályozásuk a műveletek típusai szerint» vágó» lyukasztó» összetett működési módjuk szerint» egyszerű» sorozat» együttes a szerszámfelek megvezetése szerint» vezetés nélküli (medve vezetésű)» vezetőlapos» vezetőoszlopos» kombinált vezetésű az ütköztetés módja szerint» ütköztetés nélküli» merev ütközős» helyrehúzó-csapos» oldalvágó ütközős 2 Vezetőlapos kivágó-lyukasztó sorozatszerszám befogócsap fejlap nyomólap D b w bélyegtartó lap B=D+2v t w bélyegek vezetőlap illesztőszeg a munkadarab f=d+b w vezetőléc előütköző vágólap alaplap lőütkö ő 3 Seite 1

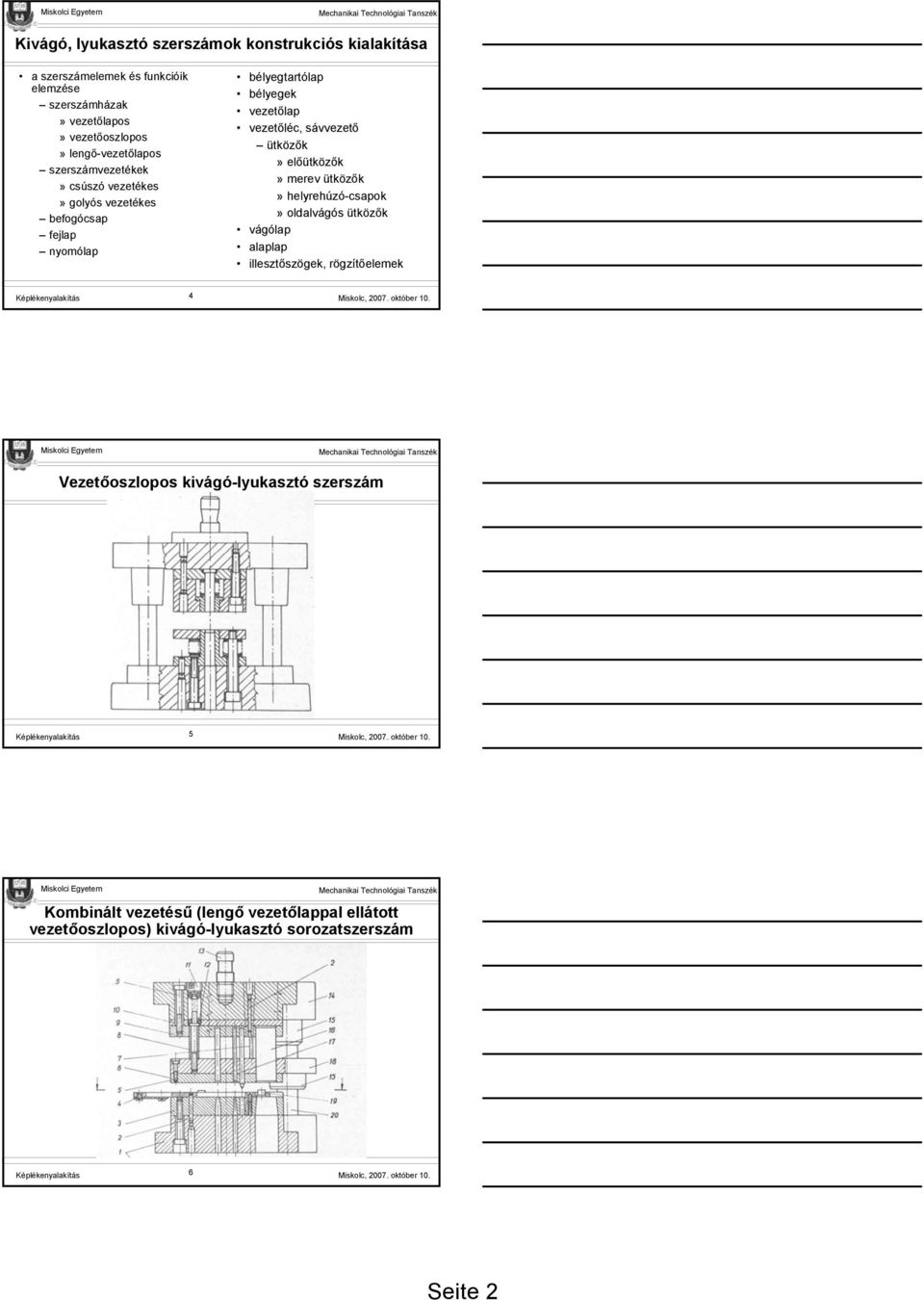

2 Kivágó, lyukasztó szerszámok konstrukciós kialakítása a szerszámelemek és funkcióik elemzése szerszámházak» vezetőlapos» vezetőoszlopos» lengő-vezetőlapos szerszámvezetékek» csúszó vezetékes» golyós vezetékes befogócsap fejlap nyomólap bélyegtartólap bélyegek vezetőlap vezetőléc, sávvezető ütközők»előütközők» merev ütközők» helyrehúzó-csapok» oldalvágós ütközők vágólap alaplap illesztőszögek, rögzítőelemek 4 Vezetőoszlopos kivágó-lyukasztó szerszám 5 Kombinált vezetésű (lengő vezetőlappal ellátott vezetőoszlopos) kivágó-lyukasztó sorozatszerszám 6 Seite 2

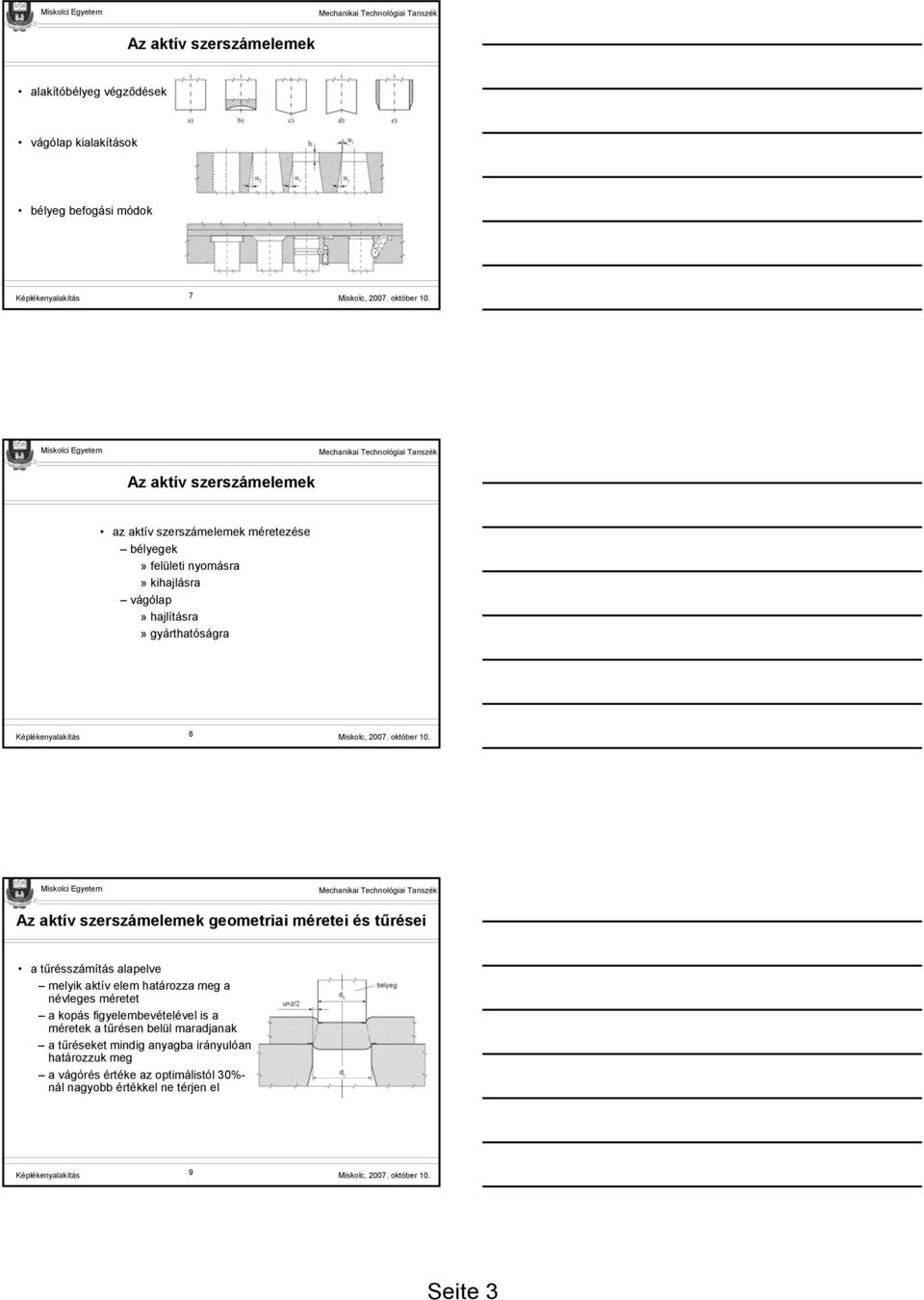

3 Az aktív szerszámelemek alakítóbélyeg végződések vágólap kialakítások bélyeg befogási módok 7 Az aktív szerszámelemek az aktív szerszámelemek méretezése bélyegek» felületi nyomásra» kihajlásra vágólap» hajlításra» gyárthatóságra 8 Az aktív szerszámelemek geometriai méretei és tűrései a tűrésszámítás alapelve melyik aktív elem határozza meg a névleges méretet a kopás figyelembevételével is a méretek a tűrésen belül maradjanak a tűréseket mindig anyagba irányulóan határozzuk meg a vágórés értéke az optimálistól 30%- nál nagyobb értékkel ne térjen el 9 Seite 3

4 Az aktív szerszámelemek geometriai méretei és tűrései a tűrésezés menete kivágásra lyukasztásra 10 Az aktív szerszámelemek geometriai méretei és tűrései Méretek és tűrések lyukasztásra kivágásra 0 0 db = ( dn + Tmdb), db = ( dn Tmdb zmin ) Tb T b T T v d dv = ( dn + Tmdb + zmin, dd = ( dn Tw) 0 )0 feltételi egyenletek Tv = 1.6 Tb, Δ z = zmax zmin = Tb + Tv < 0.3 z,, ( ) T = 1.6T < T. v b mdb ( ) T < T, b mdb 11 Különleges lemezvágó eljárások Alkalmazásuk célja A pontosság fokozása» A vágott felület minőségének javítása»a mdbtűréseinek, pontosságának javítása A vágóerő csökkentése» Ferde vágóélek alkalmazása» Különböző hosszúságú bélyegek alkalmazása 12 Seite 4

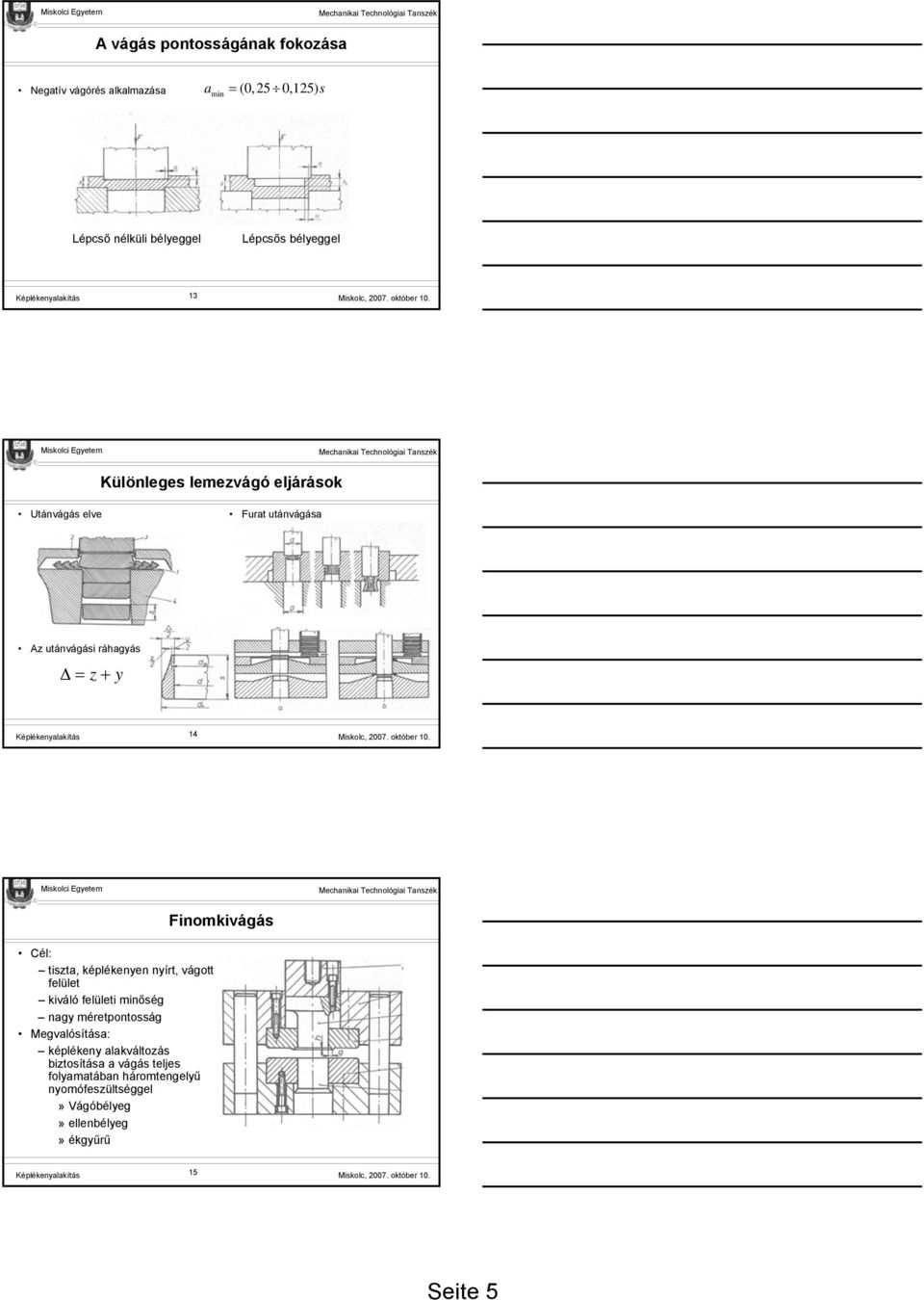

5 A vágás pontosságának fokozása Negatív vágórés alkalmazása amin = (0, 25 0,125) s Lépcső nélküli bélyeggel Lépcsős bélyeggel 13 Különleges lemezvágó eljárások Utánvágás elve Furat utánvágása Az utánvágási ráhagyás Δ= z+ y 14 Finomkivágás Cél: tiszta, képlékenyen nyírt, vágott felület kiváló felületi minőség nagy méretpontosság Megvalósítása: képlékeny alakváltozás biztosítása a vágás teljes folyamatában háromtengelyű nyomófeszültséggel» Vágóbélyeg» ellenbélyeg» ékgyűrű 15 Seite 5

6 Finomkivágás A finomkivágó szerszám működésének fázisai Az ékgyűrű kialakítása F = Ls.. τ F F B ék ell m = 4R l h d m ék = A p F = F + F + F ö B ék ell 16 Különleges vágóeljárások Vágás gumipárnán Gumipárnás vágószerszám A gumipárnás vágás fázisai 17 Különleges vágóeljárások Acélpengés vágószerszám 18 Seite 6
