Cél: Halk gép. A gép: Eredeti hűtés:

Átírás

1 A gép: Alaplap tulajdonságai Alaplap neve Asus A7N8X Deluxe Front Side Bus tulajdonságai Busz típusa DEC Alpha EV6 Busz szélessége 64 bit Valódi órajel 168 MHz (DDR) Effektív órajel 336 MHz Sávszélesség 2688 MB/mp Memóriabusz tulajdonságai Busz típusa Dual DDR SDRAM Busz szélessége 64 bit Valódi órajel 168 MHz (DDR) Effektív órajel 336 MHz Sávszélesség 5376 MB/mp Lapkakészlet busz tulajdonságai Busz típusa HyperTransport v1.0 Busz szélessége 8 bit Alaplap fizikai információk CPU foglalatok 1 Bővítőhelyek 5 PCI, 1 AGP Pro RAM foglalatok 3 DIMM Integrált eszközök IEEE-1394 Fizikai formátum ATX Alaplap mérete 240 mm x 300 mm Alaplapi lapkakészlet nforce2-spp Egyebek Q-Fan, CPU Overheating Protection, Serial- ATA/150, RAID CPU tulajdonságai CPU típusa AMD Athlon XP, 2100 MHz (6.25 x 336) CPU alias Thoroughbred-B CPU stepping B0 L1 kód gyorsítótár 64 KB L1 adat gyorsítótár 64 KB L2 gyorsítótár 256 KB (On-Die, Full-Speed) CPU fizikai információk Tokozás típusa 453 Pin PGA Processzormag mérete 84 mm2 Processzormag feszültsége V Processzor I/O feszültség 1.6 V Tipikus teljesítmény felvétel W (órajeltől függően) Maximális teljesítmény felvétel W (órajeltől függően) Grafikus processzor tulajdonságai Videokártya ATI Radeon 9700 Pro (R300) (Club3D Radeon 9700 Pro) GPU kódneve R300 PCI eszköz 1002 / 4E44 Tranzisztorok száma 110 millió Gyártási technológia 0.15u Busz típusa AGP Memória mérete 128 MB GPU órajele 324 MHz RAMDAC órajele 400 MHz Pixel futószalagok 8 TMU futószalagonként 1 Vertex árnyalók 4 (v2.0) Pixel árnyalók 1 (v2.0) Hardveres DirectX támogatás DirectX v9.0 Pixel Fillrate 2592 MPixel/mp Texel Fillrate 2592 MTexel/mp Memóriabusz tulajdonságai Busz típusa DDR Busz szélessége 256 bit Valódi órajel 310 MHz (DDR) Effektív órajel 620 MHz Sávszélesség MB/mp Merevlemez tulajdonságai Illesztőprogram leírása SAMSUNG SP1614N Lemezes eszköz fizikai információk Gyártó Samsung Merevlemez család SpinPoint P80 Fizikai formátum 3.5" Formázott kapacitás 160 GB Lemezek 2 Adatrögzítő felületek 4 Fizikai kiterjedés x x 25.4 mm Max. tömeg 635 g Átlagos forgási késleltetés 4.17 ms Forgási sebesség 7200 RPM Max. belső adatsebesség 741 Mbit/mp Átlagos fejpozicionálási idő 8.9 ms Sávváltási idő 0.8 ms Max. fejpozicionálási idő 18 ms Csatoló Ultra-ATA/133 Pufferelt adatsebesség 133 MB/mp Puffer mérete 8 MB Felpörgési idő 7 mp Eredeti hűtés: Proci : Spire Falconrock2 (26dB) VGA : Gyári referencia (nagyon hangos) Táp: Enermax EG465PVE (450W) (8cm+92mm venti automata fordulatszabályozással) Ház: 8cm-es Spire ami kifújta hátra a levegőt Cél: Halk gép

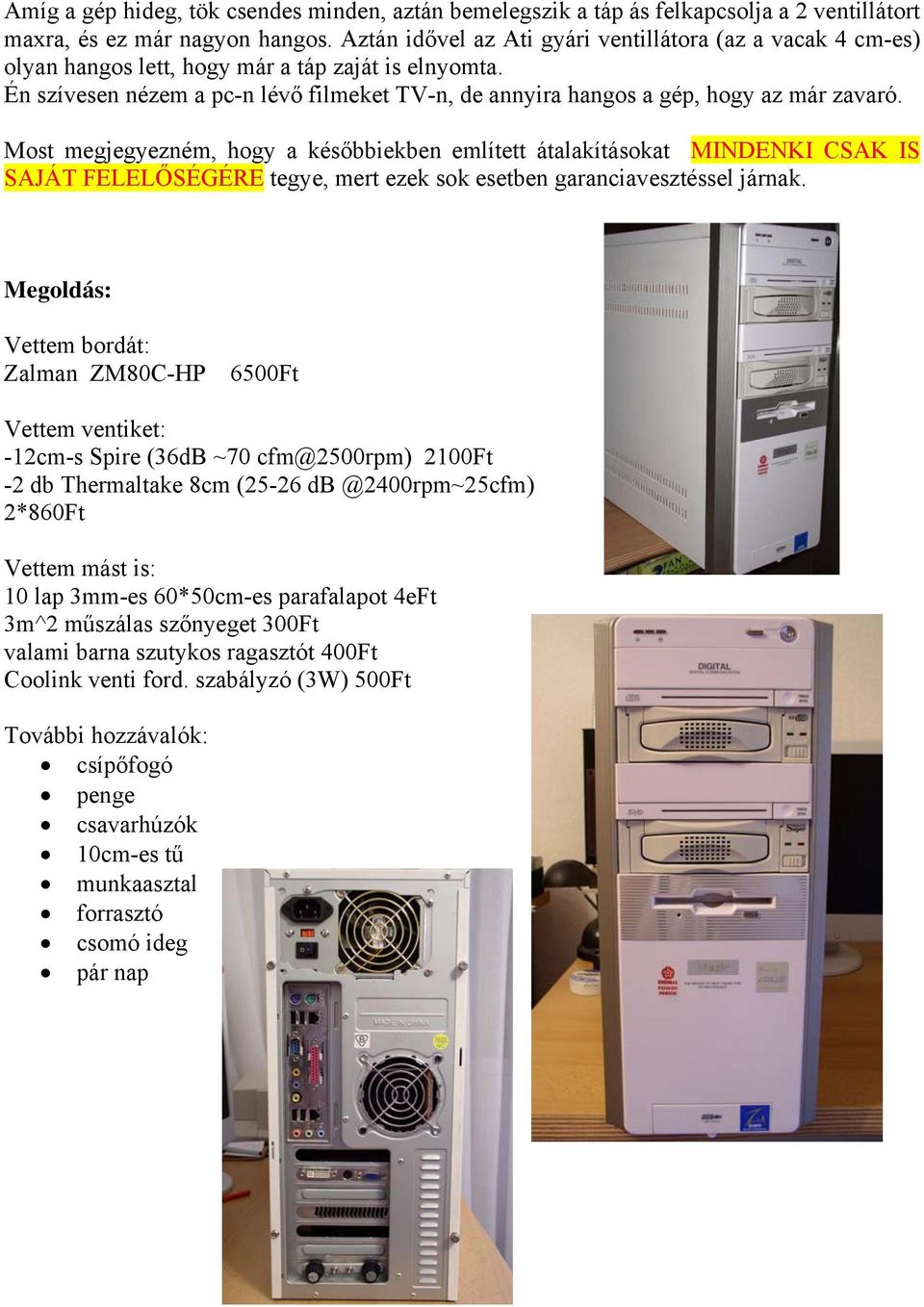

2 Amíg a gép hideg, tök csendes minden, aztán bemelegszik a táp ás felkapcsolja a 2 ventillátort maxra, és ez már nagyon hangos. Aztán idővel az Ati gyári ventillátora (az a vacak 4 cm-es) olyan hangos lett, hogy már a táp zaját is elnyomta. Én szívesen nézem a pc-n lévő filmeket TV-n, de annyira hangos a gép, hogy az már zavaró. Most megjegyezném, hogy a későbbiekben említett átalakításokat MINDENKI CSAK IS SAJÁT FELELŐSÉGÉRE tegye, mert ezek sok esetben garanciavesztéssel járnak. Megoldás: Vettem bordát: Zalman ZM80C-HP 6500Ft Vettem ventiket: -12cm-s Spire (36dB ~70 cfm@2500rpm) 2100Ft -2 db Thermaltake 8cm ( *860Ft Vettem mást is: 10 lap 3mm-es 60*50cm-es parafalapot 4eFt 3m^2 műszálas szőnyeget 300Ft valami barna szutykos ragasztót 400Ft Coolink venti ford. szabályzó (3W) 500Ft További hozzávalók: csípőfogó penge csavarhúzók 10cm-es tű munkaasztal forrasztó csomó ideg pár nap

3 Szerelés: 1) Ati VGA-ról leszedtem a gyári bordát, felraktam a Zalman szendvicshűtését. Az a tapasztalat, hogy melegszik mint a fene tehát hűteni kell. A beszerezhető Zalaman ZM-OP1 mintájára felcsavaroztam egy Thermaltake 8cm-ist. Túl hangos. Mivel a fordulatszámot igazából csak évszakonként kell állítgatni, ezért nem vezettem ki a Coolink potiját hanem egy vékony műanyag lemezzel hozzárögzítettem a bordához. (Most csak nyomtatott nyákot találtam, de valami nem vezető műanyag biztosan megteszi.) A venti fordulatszáma kb. 1400rpm és halálcsendes. A kártya (új) bordája kéz-meleg SINCS és többé már nem hangos. Ez volt a legdrágább rész. Titan kártyahűtő, még jól jöhet

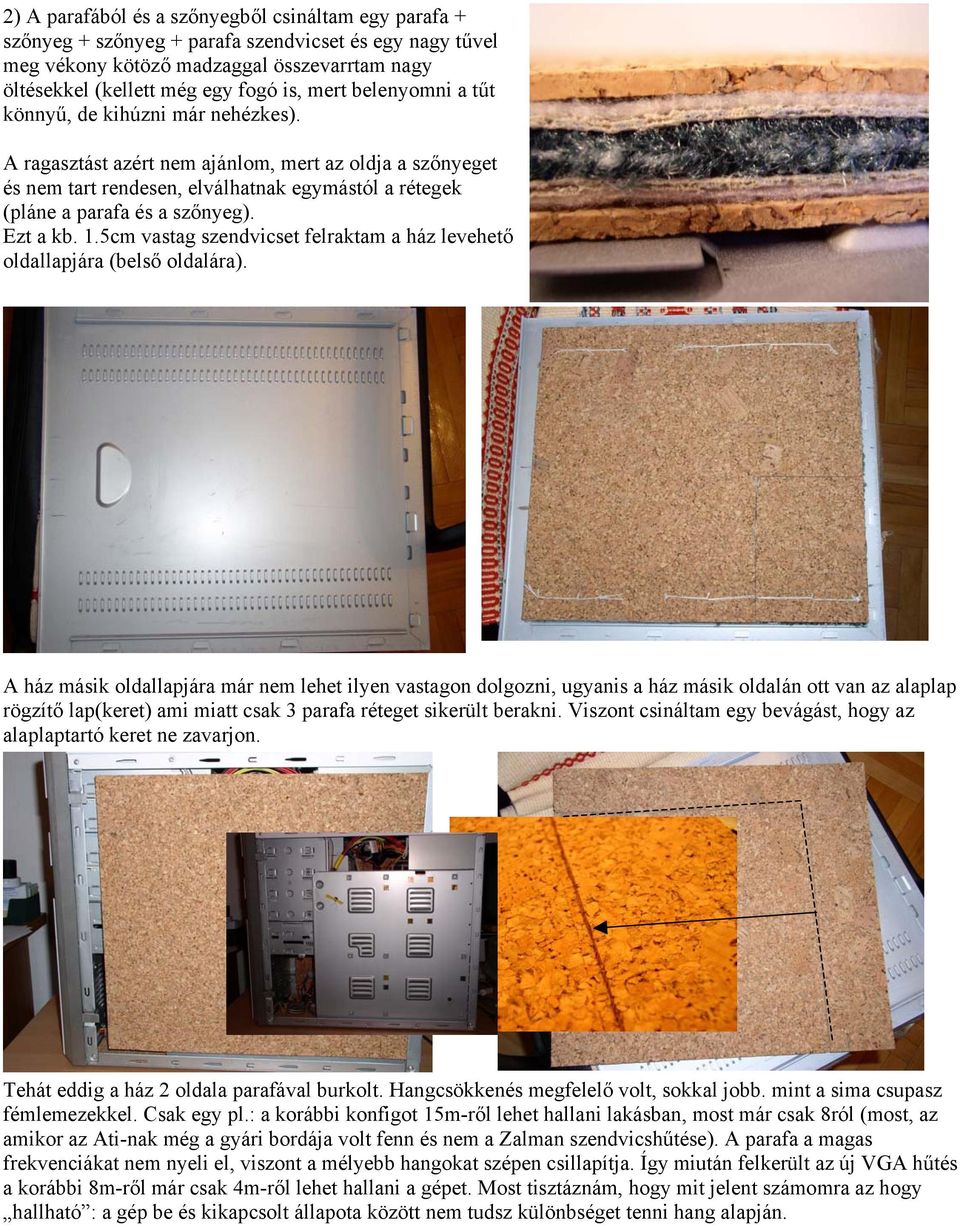

4 2) A parafából és a szőnyegből csináltam egy parafa + szőnyeg + szőnyeg + parafa szendvicset és egy nagy tűvel meg vékony kötöző madzaggal összevarrtam nagy öltésekkel (kellett még egy fogó is, mert belenyomni a tűt könnyű, de kihúzni már nehézkes). A ragasztást azért nem ajánlom, mert az oldja a szőnyeget és nem tart rendesen, elválhatnak egymástól a rétegek (pláne a parafa és a szőnyeg). Ezt a kb. 1.5cm vastag szendvicset felraktam a ház levehető oldallapjára (belső oldalára). A ház másik oldallapjára már nem lehet ilyen vastagon dolgozni, ugyanis a ház másik oldalán ott van az alaplap rögzítő lap(keret) ami miatt csak 3 parafa réteget sikerült berakni. Viszont csináltam egy bevágást, hogy az alaplaptartó keret ne zavarjon. Tehát eddig a ház 2 oldala parafával burkolt. Hangcsökkenés megfelelő volt, sokkal jobb. mint a sima csupasz fémlemezekkel. Csak egy pl.: a korábbi konfigot 15m-ről lehet hallani lakásban, most már csak 8ról (most, az amikor az Ati-nak még a gyári bordája volt fenn és nem a Zalman szendvicshűtése). A parafa a magas frekvenciákat nem nyeli el, viszont a mélyebb hangokat szépen csillapítja. Így miután felkerült az új VGA hűtés a korábbi 8m-ről már csak 4m-ről lehet hallani a gépet. Most tisztáznám, hogy mit jelent számomra az hogy hallható : a gép be és kikapcsolt állapota között nem tudsz különbséget tenni hang alapján.

5 3) Szereztem 25*15cm es alu lemezeket, ezeket kézzel lehet hajlítani, de a lényeg, hogy merevek. Csináltam parafa + alu + parafa lemezeket. Itt már lehetett ragasztani. Fontos, hogy az alu SEHOL ne lógjon ki mert rövidzárlatot okozhat az alaplap áramköreiben amint felsérti a lakkozást. A cél az volt, hogy a procit és a tápot egy saját kis dobozkába zárom (persze a házon belül), de akkor a szellőzéssel gondok akadtak volna, ezért a táp belső oldalára (ami általában belül a cd-rom felé néz) felcsavaroztam a 12 cm-es ventit. Tápot visszarakva a házba, a 12cm-es venti a procit fújta oldalról (mert úgy raktam rá a tápra, hogy az a táp szélebe kapaszkodik és teljesen ''lelóg'' a procira). Ezáltal a 12 cm-es venti a mellette lévő 2 db 512MB-os modult is hűti. Tehát a tápot, és a procit a korábban elkészített parafa + alu + parafa lemezekkel körberaktam, azokat összecsavaroztam stb. Bekerült egy sima alu lemez is ami a nagy venti benyomott levegőjét próbálja a tápba irányítani. Erre azért van szükség, hogy ez a levegő a tápot is hűtse. Észrevettem viszont, hogy a proci ventillátora küzd a 12cm-essel. Mert én azt akartam, hogy a nagy venti átfújja a proci bordáját, de a proci venije pont a bordák közé nyomja a levegőt tehát meg kellett fordítani a bordán a ventit, így viszont a bordába befújt levegőt szívja ki. A hűtés tehát most már úgy működik, hogy a házból szívja a hűvös levegőt (ott nincs más, aktív hőtermelő ) benyomja a parafadobozba, ahol a procit oldalról fújva a levegő bemegy a tápba (mert az a proci fölött szív) onnan pedig ki, ill. a proci melletti hátsó venti helyen is kimegy a levegő. Ezeket a légmozgásokat próbálom nyilakkal jelölni. Megjegyezném, hogy a tápból fent visszaáramló levegő minimális, tehát nem kell attól tartani, hogy a rendszer ugyanazt a levegőt keringeti a rendszerben.

6 4) A tápból kiszedtem a gyári 8cm-es ventit és beraktam egy Thermeltake Slave (25dB) ventit. A régi is slave volt, csak az már megjárta, és ha már csináljuk, akkor csináljuk meg rendesen. A gyári 92mm-es venti viszont jó és halk, csak viszont nincs fordulatszám-kivezetése és valami mikronnagyságú dugasza volt, amit a tápon be kellett dugni egy helyre. Megnéztem jobban a ventit, és láttam, hogy a fordulatjelző lábra nem volt forrasztva semmi, és mivel a meglévő vezeték azzal a dugasszal használhatatlan volt, ezért kerestem egy régi ventit, leszedtem róla a 3 vezetékes tápcsatit, odaforrasztottam a gyári helyére. Hogy ennek mi értelme volt, az most jön. A 2 db Thermaltake ventihez a dobozban volt 1-1 átalakító, amire már lehet ventit is rádugni és ezáltal egy tápcsatiról lehet táplálni a ventit. Ezeken az átalakítókon viszont a fordulatjelző jelet nem lehet az alaplapra dugni. Leszereltem egy régi speaker vezetékeit aminek olyan dugasza van amit a tüskékre rá lehet dugni. Ezeket a vezetékeket az átalakító bal lábához forrasztva már rá lehetett dugni az alaplapra a jelet. Persze ezekkel a módosítássokkal az automata fordulatszámnak lőttek.

7 5) Most a fordulatszámokkal volt gond, mert így most minden teljes fordulaton megy, persze az is igaz hogy a proci hőmérséklete a korábbi megszokott 52C max helyett most max 46C-ig megy fel, míg a korábbi 42 fokos alapjárat lement 36C-ra. jó a hűtés csak nagyon hangos, és a cél pedig a halk gép volt. (Ezek a mérések nyáron történtek.) Találtam egy slot lezáró lemezt amire felszereltem 2 db 5W-os huzalpotit (100 Ohm mind a kettő) és hozzájuk 1-1 billenő karos kapcsolót. A poti a +12 Volt ágra volt sorba kötve (Coolink is forgalmaz ilyen potikat 500ért de az max 3W-ig bírja). A tápban 2 venti van, ebből a 8cm-es t lekorlátoztam 1800rpm-re, 36ohm bekötésével (most is a +12-os ágra sorosan) ezáltal megvan az ereje, de hangja alig van. A 92mm-est (táp) és a proci melletti 12cm-es ventit a potikra kötöttem. Összeszerelve a gépet, Nagyon csendes lett. Csak akkor hallom (alig) a gépet ha tök csend van (2m-rol) és ha pl. pc-s filmet nézek Tv-n keresztül, már nem hallani egyáltalán a gépet. Sacc/kb : a korábbi átlagos 32 db-ről lement 22-re (szubjektív vélemény, nem tudtam megmérni). A rendszer hőmérséklet viszont nagyban függ a szobahőmérséklettől. A tapasztalat: ha nyáron használod a gépet (amikor 40C van árnyékban) akkor a proci 1 óra után felmegy 50C-ra (ha zúzod), és 46-ra alapjáraton, a ház pedig konstans 35C-ra. Most pedig amikor a lakásban 24C van (és mivel a ház közel áll az ablakhoz ott még alacsonyabb a hőmérséklet) a proci terhelésnél felmegy 46C-ra, nélkül 38C, a házon belül pedig konstans 32C van és ezt a jobb hűtés egy sokkal csendesebb gépben valósult meg. Tehát az átalakítás abszolúte megérte. Anyagi vonzata kb Ft. (A parafából és a szőnyegből a fele megmaradt ) Support at bme_a1@fre .hu Üdv by Gaborious
