DP143, DP143G és DP143H Belső vezérlőszelepes nyomásredukáló szelepek acélöntvény házzal

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "DP143, DP143G és DP143H Belső vezérlőszelepes nyomásredukáló szelepek acélöntvény házzal"

Átírás

1 1 / 7 oldal TI-P6-1 CH Issue 9 Cert. No. LRQ 963 ISO 91 Belső vezérlőszelepes nyomásredukáló szelepek acélöntvény házzal Megnevezés A segédenergia nélküli belső vezérlőszelepes nyomásredukáló szelepek rozsdamentes acélból készülnek. Típusok DP143 DP143G DP143H Gőzüzemi alkalmazásra Lágyülékes verzió sűrített levegőre és ipari inert gázokra. Megjegyzés: oxigén gázra nem javasolt. Max. 35 C hőmérsékletre tervezett konstrukció. Méretek és csőcsatlakozások DN15LC - Kis teljesítményű kialakítás, DN15, DN2, DN25, DN32, DN4, DN5 és DN. Szabványos karimák: EN 192 PN25 és PN4, BS 1 Table 'J' és ANSI 3. Kérésre megrendelhető: ANSI 15 és JIS 2. Nyomás és hőmérséklet határok Hőmérséklet C A B D F Telített gőz jelleggörbe A termék nem alkalmazható ebben a tartományban. C Nyomás bar g G E Kv értékek Az alábbi értékek max. Kv értékek a megfelelő biztonsági szelep kiválasztására. DN15LC DN15 DN2 DN25 DN32 DN4 DN5 DN Átszámítás: Cv (UK) = Kv x.963 Cv (US) = Kv x Megjegyzés: Gyárilag a szelepre szerelt nyomáskiegyenlítő kapillárcső alkalmazása esetén a szelep teljesítménye kis mértékben csökkenni fog. DP143H szelepet alkalmazzon ebben a tartományban. A-D-E karimás EN 192 PN4, ANSI 3 és BS 1 Table J. A-B-C karimás ANSI 15. F-G DP143G max bar g Megjegyzés: A szelep kétféle rugóval szállítható az alábbi nyomástartományokra: Piros.2-17 bar g Szürke bar g Ház névleges nyomás Max. tervezési nyomás Max. tervezési hőmérséklet PN4 A-D-E 4 bar 4 C A-B-C 17.3 bar 4 C bar g Min. tervezési hőmérséklet C Max. nyomás a szelep előtt A-D-E 2 bar g telített gőzre A-B-C 14 bar g DP bar g Max. üzemi hőmérséklet DP143G bar g DP143H bar g Min. üzemi hőmérséklet C Megjegyzés: Alacsonyabb üzemi hőmérséklet esetén keresse meg Spirax Sarco képviseletünket. Max. nyomáskülönbség Max. próbanyomás: A-D-E A-B-C Megjegyzés: Belső elemekkel a max. próbanyomás 2 bar 14 bar 6 bar g 4 bar g Local regulations may restrict the use of this product to below the conditions quoted. In the interests of development and improvement of the product, we reserve the right to change the specification without notice. Copyright 27

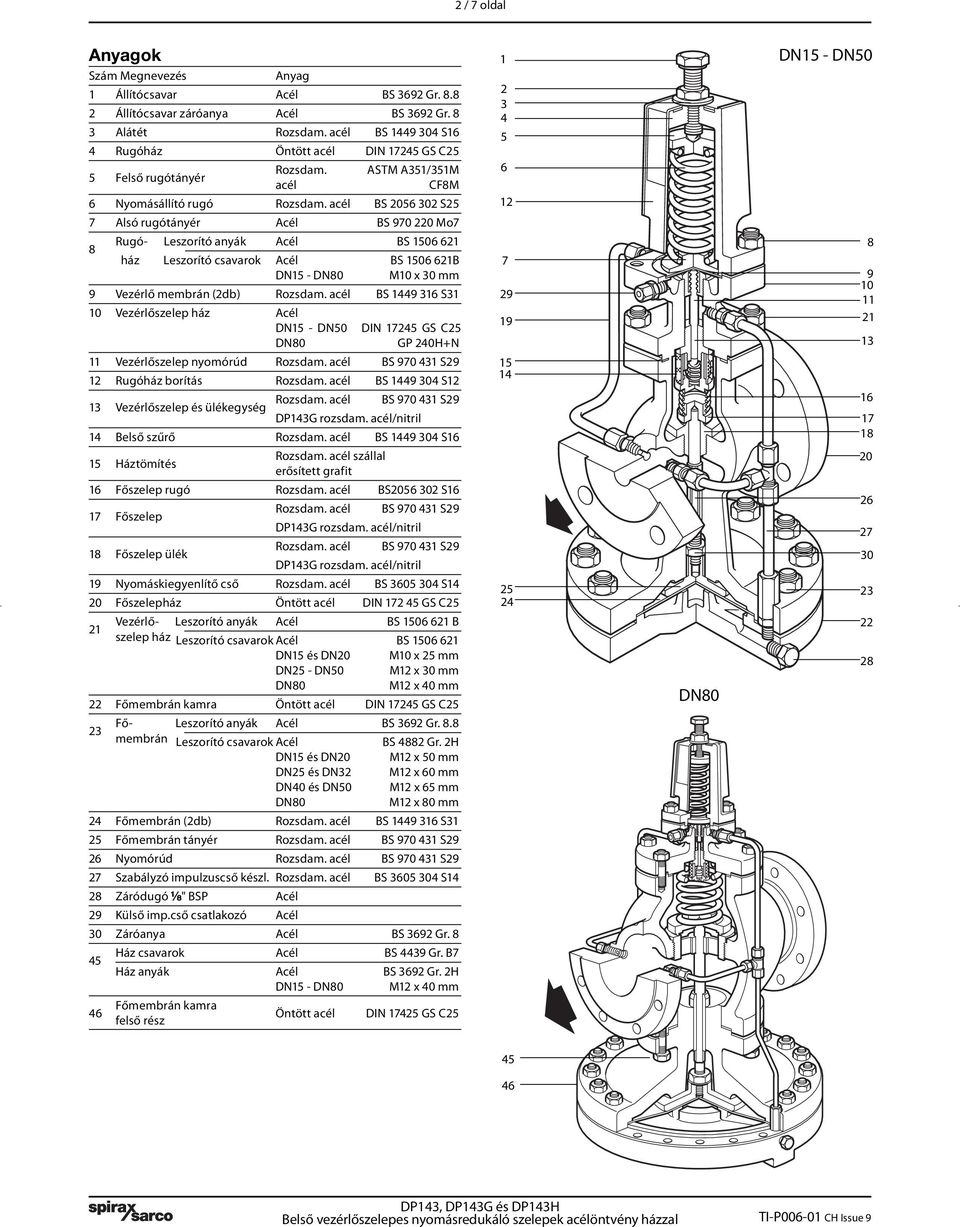

2 2 / 7 oldal Anyagok Szám Megnevezés Anyag 1 Állítócsavar Acél BS 3692 Gr.. 2 Állítócsavar záróanya Acél BS 3692 Gr. 3 Alátét Rozsdam. acél BS S16 4 Rugóház Öntött acél DIN GS C25 5 Felső rugótányér Rozsdam. acél ASTM A351/351M CFM 6 Nyomásállító rugó Rozsdam. acél BS S25 7 Alsó rugótányér Acél BS Mo7 Rugó- Leszorító anyák Acél BS ház Leszorító csavarok Acél BS B DN15 - DN M1 x 3 mm 9 Vezérlő membrán (2db) Rozsdam. acél BS S31 1 Vezérlőszelep ház Acél DN15 - DN5 DN DIN GS C25 GP 24H+N 11 Vezérlőszelep nyomórúd Rozsdam. acél BS S29 12 Rugóház borítás Rozsdam. acél BS S12 13 Vezérlőszelep és ülékegység Rozsdam. acél BS S29 DP143G rozsdam. acél/nitril 14 Belső szűrő Rozsdam. acél BS S16 15 Háztömítés Rozsdam. acél szállal erősített grafit 16 Főszelep rugó Rozsdam. acél BS S16 17 Főszelep 1 Főszelep ülék Rozsdam. acél BS S29 DP143G rozsdam. acél/nitril Rozsdam. acél BS S29 DP143G rozsdam. acél/nitril 19 Nyomáskiegyenlítő cső Rozsdam. acél BS S14 2 Főszelepház Öntött acél DIN GS C25 21 Vezérlő- Leszorító anyák Acél BS B szelep ház Leszorító csavarok Acél BS DN15 és DN2 M1 x 25 mm DN25 - DN5 M12 x 3 mm DN M12 x 4 mm 22 Főmembrán kamra Öntött acél DIN GS C25 23 Fő- Leszorító anyák Acél BS 3692 Gr.. membrán Leszorító csavarok Acél BS 42 Gr. 2H DN15 és DN2 M12 x 5 mm DN25 és DN32 M12 x 6 mm DN4 és DN5 M12 x 65 mm DN M12 x mm 24 Főmembrán (2db) Rozsdam. acél BS S31 25 Főmembrán tányér Rozsdam. acél BS S29 26 Nyomórúd Rozsdam. acél BS S29 27 Szabályzó impulzuscső készl. Rozsdam. acél BS S14 2 Záródugó " BSP Acél 29 Külső imp.cső csatlakozó Acél 3 Záróanya Acél BS 3692 Gr Ház csavarok Acél BS 4439 Gr. B7 Ház anyák Acél BS 3692 Gr. 2H DN15 - DN M12 x 4 mm Főmembrán kamra felső rész Öntött acél DIN GS C DN DN15 - DN

3 3 / 7 oldal Méretek / súlyok mm / kg A E D F B EN 192 PN4 ANSI 3 ANSI 15 BS 1 Table J Méret A A A A B D E F Súly DN15 LC DN DN DN DN DN DN DN

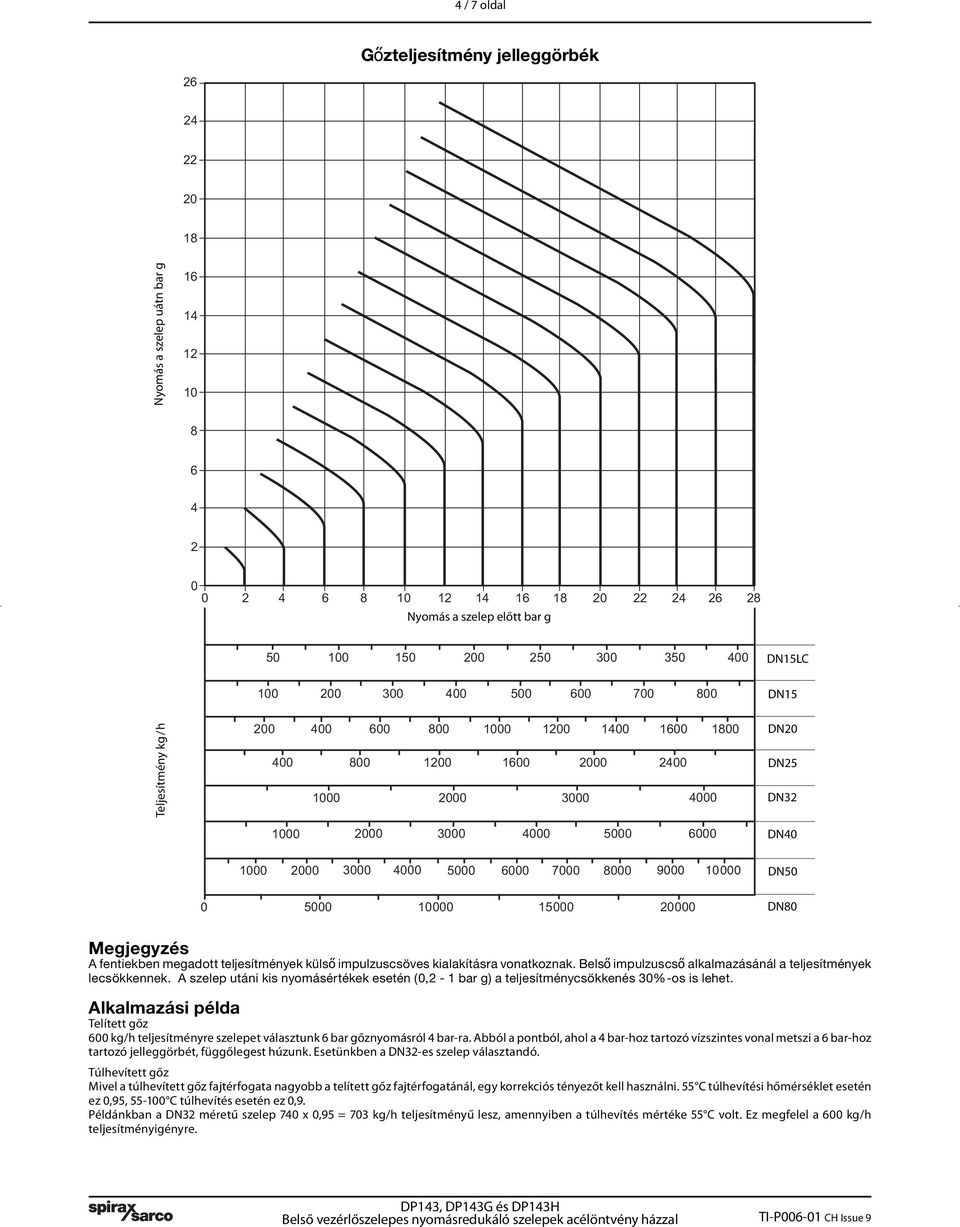

4 4 / 7 oldal Gőzteljesítmény jelleggörbék Nyomás a szelep uátn bar g Nyomás a szelep előtt bar g DN15LC DN15 Teljesítmény kg /h DN2 DN25 DN DN DN DN Megjegyzés A fentiekben megadott teljesítmények külső impulzuscsöves kialakításra vonatkoznak. Belső impulzuscső alkalmazásánál a teljesítmények lecsökkennek. A szelep utáni kis nyomásértékek esetén (,2-1 bar g) a teljesítménycsökkenés 3%-os is lehet. Alkalmazási példa Telített gőz 6 kg/h teljesítményre szelepet választunk 6 bar gőznyomásról 4 bar-ra. Abból a pontból, ahol a 4 bar-hoz tartozó vízszintes vonal metszi a 6 bar-hoz tartozó jelleggörbét, függőlegest húzunk. Esetünkben a DN32-es szelep választandó. Túlhevített gőz Mivel a túlhevített gőz fajtérfogata nagyobb a telített gőz fajtérfogatánál, egy korrekciós tényezőt kell használni. 55 C túlhevítési hőmérséklet esetén ez,95, 55-1 C túlhevítés esetén ez,9. Példánkban a DN32 méretű szelep 74 x,95 = 73 kg/h teljesítményű lesz, amennyiben a túlhevítés mértéke 55 C volt. Ez megfelel a 6 kg/h teljesítményigényre.

5 5 / 7 oldal Sűrített levegő teljesítmény jelleggörbék Nyomás a szelep uátn bar g Nyomás a szelep előtt bar g DN15LC Teljesítmény dm 3 /sec szabad levegő DN15 DN2 DN25 DN32 DN4 DN DN Alkalmazási példa A teljesítményértékek nyomásmentes szabad levegőre vonatkoznak dm 3 /sec-ban. 1 dm 3 /sec teljesítményre szelepet választunk 12 bar-ról bar-ra. Abból a pontból, ahol a bar-hoz tartozó vízszintes vonal metszi a 12 bar-hoz tartozó jelleggörbét, függőlegest húzunk. Esetünkben a DN15LC szeleppel csak 57 dm 3 /sec teljesítményt biztosíthatunk, ezért ez nem megfelelő. A DN15 szelep kb. 12 dm 3 /sec teljesítményű, ezért ez a szelepméret választandó. Beépítési, karbantartási és biztonságtechnikai utasítások Lásd a termékkel szállított Beépítési és Karbantartási Utasítást (IM-P6-7). Beépítés: A szelepet vízszintes csőszakaszba, a szeleptesten lévő nyíl által jelzett áramlási iránynak megfelelően kell beépíteni. Megrendelési példa 1 db DP143 típusú DN32 méretű karimás szelep piros rugóval ellátva.

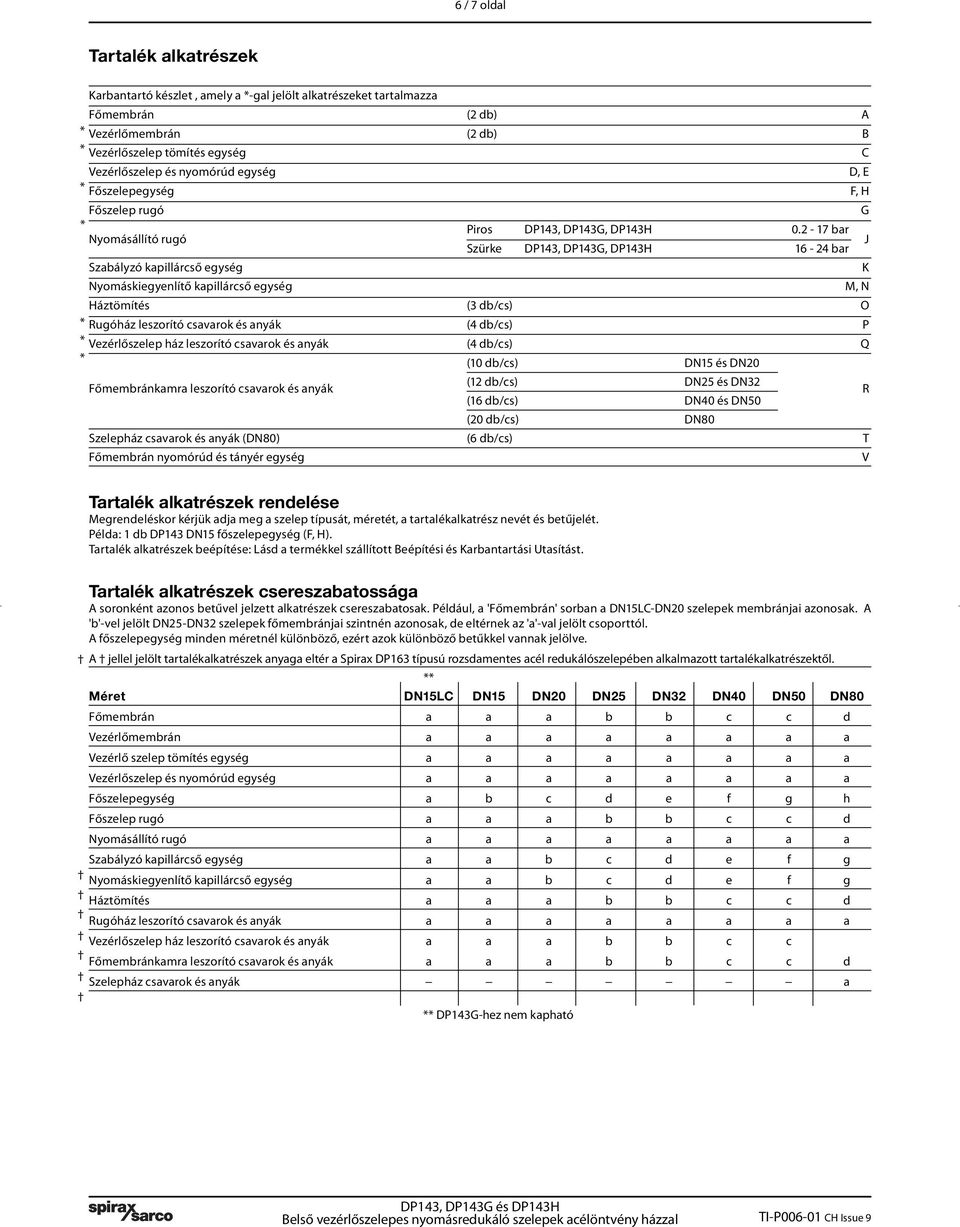

6 6 / 7 oldal Tartalék alkatrészek Karbantartó készlet, amely a -gal jelölt alkatrészeket tartalmazza Főmembrán (2 db) A Vezérlőmembrán (2 db) B Vezérlőszelep tömítés egység Vezérlőszelep és nyomórúd egység Főszelepegység Főszelep rugó Nyomásállító rugó Szabályzó kapillárcső egység Nyomáskiegyenlítő kapillárcső egység Piros DP143, DP143G, DP143H.2-17 bar Szürke DP143, DP143G, DP143H bar Háztömítés (3 db/cs) O Rugóház leszorító csavarok és anyák (4 db/cs) P Vezérlőszelep ház leszorító csavarok és anyák (4 db/cs) Q (1 db/cs) DN15 és DN2 Főmembránkamra leszorító csavarok és anyák (12 db/cs) DN25 és DN32 (16 db/cs) DN4 és DN5 (2 db/cs) DN Szelepház csavarok és anyák (DN) (6 db/cs) T Főmembrán nyomórúd és tányér egység C D, E F, H G J K M, N R V Tartalék alkatrészek rendelése Megrendeléskor kérjük adja meg a szelep típusát, méretét, a tartalékalkatrész nevét és betűjelét. Példa: 1 db DP143 DN15 főszelepegység (F, H). Tartalék alkatrészek beépítése: Lásd a termékkel szállított Beépítési és Karbantartási Utasítást. Tartalék alkatrészek csereszabatossága A soronként azonos betűvel jelzett alkatrészek csereszabatosak. Például, a 'Főmembrán' sorban a DN15LC-DN2 szelepek membránjai azonosak. A 'b'-vel jelölt DN25-DN32 szelepek főmembránjai szintnén azonosak, de eltérnek az 'a'-val jelölt csoporttól. A főszelepegység minden méretnél különböző, ezért azok különböző betűkkel vannak jelölve. A jellel jelölt tartalékalkatrészek anyaga eltér a Spirax DP163 típusú rozsdamentes acél redukálószelepében alkalmazott tartalékalkatrészektől. Méret DN15LC DN15 DN2 DN25 DN32 DN4 DN5 DN Főmembrán a a a b b c c d Vezérlőmembrán a a a a a a a a Vezérlő szelep tömítés egység a a a a a a a a Vezérlőszelep és nyomórúd egység a a a a a a a a Főszelepegység a b c d e f g h Főszelep rugó a a a b b c c d Nyomásállító rugó a a a a a a a a Szabályzó kapillárcső egység a a b c d e f g Nyomáskiegyenlítő kapillárcső egység a a b c d e f g Háztömítés a a a b b c c d Rugóház leszorító csavarok és anyák a a a a a a a a Vezérlőszelep ház leszorító csavarok és anyák a a a b b c c Főmembránkamra leszorító csavarok és anyák a a a b b c c d Szelepház csavarok és anyák a DP143G-hez nem kapható

7 7 / 7 oldal P V N Q M O K D E P G F H A Q J B R C R T A főmembránkamra kialakítása DN méretnél.
