3 BUDAPESTI MŰSZAKI ÉS GAZDASÁGTUDOMÁNYI EGYETEM GÉPÉSZMÉRNÖKI KAR ÁRAMLÁSTAN TANSZÉK VARGA MÁTÉ JÓZSEF SZAKDOLGOZAT Hengeresen szimmetrikus szabadsugár szimulációja és szabályozása Témavezető: Lohász Máté Márton egyetemi adjunktus Budapest, 2009

4

5 Ide kell befűzni az eredeti feladat kiírási lapot!

6

7 NYILATKOZATOK Elfogadási nyilatkozat Ezen tervezési feladat a Budapesti Műszaki és Gazdaságtudományi Egyetem Áramlástan Tanszék által a Szakdolgozat feladatokra előírt valamennyi tartalmi és formai követelménynek maradéktalanul eleget tesz. E tervezési feladatot a nyilvános bírálatra és nyilvános előadásra alkalmasnak tartom. A beadás időpontja: témavezető Nyilatkozat az önálló munkáról Alulírott, Varga Máté József (FO0YNX), a Budapesti Műszaki és Gazdaságtudományi Egyetem hallgatója, büntetőjogi és fegyelmi felelősségem tudatában kijelentem és sajátkezű aláírásommal igazolom, hogy ezt a szakdolgozatot meg nem engedett segítség nélkül, saját magam készítettem, és a szakdolgozat feladatomban csak a megadott forrásokat használtam fel. Minden olyan részt, melyet szó szerint vagy azonos értelemben, de átfogalmazva más forrásból átvettem, egyértelműen, a forrás megadásával megjelöltem. Budapest, szigorló hallgató vii

8

9 TARTALOMJEGYZÉK Előszó... xi 1. Bevezetés Célkitűzések Áttekintés Szakirodalmi áttekintés A szabadsugár [1] Áramlások számítógépes modellezése Az áramlások leírása [7] A véges térfogatok módszere [7] A szimuláció megismerése, újra elvégzése A geometria és a háló paraméterei [2] A belépő peremfeltétel Futtatási paraméterek Az egyenletmegoldó beállításai [2]-ben A szimuláció újra elvégzése peremfeltételek/futtatási paraméterek A szimuláció verifikációja Axiális irányban Radiális irányban A nyírórétegben A távoltérben Összegzés az örvénykövető módszer A Q kritérium [6] Örvénydetektálás [3] A mélységi keresés Az örvények számozása és követése [3] Az örvények között történő események [3] Haladás Szakadás Összeolvadás Keletkezés és elhalás A módszer alkalmazása a gyakorlatban ix

10 6. A belépő peremfeltétel hatásai az áramképre Összefoglalás/Eredmények értékelése Eredmények Javaslatok/Következtetések/Tanulságok Summary Felhasznált források Függelék... 57

11 ELŐSZÓ A választásom azért esett erre a témára, mert leginkább az áramlástani problémák iránt érdeklődőm. Valamint a szabadsugarak akusztikai vizsgálata, és ezzel együtt a tisztán áramlási eredetű zajok vizsgálta egyre fontosabbá válik a mai világban, amikor a zajszennyezés a technika fejlődésével egyre égetőbb problémának számít. A zajkeltéssel már nem tudtam foglalkozni, csupán a sugárban lejátszódó folyamatok szabályozására jutott elegendő időm. A tervezés során megismerkedtem az Áramlástan Tanszék Linux szerverének használatával. Ezenkívül, mivel a korábban tanult Gambit hálózó szoftver elavulttá vált, helyette az ICEM szoftvert kellett alkalmaznom. A készítés során ügyeltem arra, hogy a kiírásban szereplő feladatoknak minél alaposabban eleget tegyek. * * * Köszönet konzulensemnek, aki tanácsaival segítette dolgozatom elkészítését, valamint megismertette velem az ICEM hálózó szoftver és az áramlástan tanszék Linux alapú klaszterének használatát. Budapest, Varga Máté József xi

12

13 1. BEVEZETÉS 1.1. Célkitűzések A szabadsugarak igen fontos szerepet játszanak az épületgépészetben, a különböző technológiai folyamatokban, az energiatermelésben. Például a Pelton-turbina lapátjain egy kör keresztmetszetű szabadsugár változtat irányt, ezzel hajtva a járókereket, a légkondicionáló berendezések hűtött, többnyire sík szabadsugarat fújnak ki magukból, így tartva a szoba levegőjének komfort érzetét megfelelő szinten, és a repülőgépek gázturbináiból szintén egy szabadsugár lép ki a Joule-Brayton ciklus végtermékeként. Ha csak a gázturbinákat, vagy az erőműveket tekintjük, mint tudjuk, elég nagy zajjal jár a működésük, de az ipari, vagy a háztartási klímák is hangosak tudnak lenni. Ebből kifolyólag a tisztán áramlási eredetű zajok vizsgálata, a kialakuló hanghatás csökkentése, a zajvédelem szempontjából fontos a szabadsugarak akusztikai vizsgálata Áttekintés A dolgozat tervezése során egy hengeres szabadsugár akusztikai elemzésének céljából készített szimuláció megismerése, esetleges továbbfejlesztése volt a cél. Ezen belül a szabadsugár viselkedésének, a benne lejátszódó folyamatoknak megértése, értelmezése. Azonban a szimuláció során akusztikai vizsgálatokat nem végeztem, csupán a sugár viselkedésével, a kialakult örvénylések vizsgálatával foglalkoztam. Elvégeztem továbbá a szimuláció verifikációját, valamint elemeztem a kapcsolatot a belépő sebességprofil és a kialakult örvénykép között. 13

14

15 2. SZAKIRODALMI ÁTTEKINTÉS 2.1. A szabadsugár [1] A 2.1-es ábrán egy nagyobb nyomású térből, d0 átmérőjű, lekerekített fúvókán keresztül kilépő kör keresztmetszetű izotermikus szabadsugár hosszmetszete látható. A szabadsugár hengerszimmetriáját kihasználva célszerű azt hengerkoordináta rendszerben vizsgálni ábra: Hengeres szabadsugár hosszmetszete [1] A fúvóka d0 átmérőjű kilépő keresztmetszeténél a sebességprofil állandó v0, eltekintve a fal közvetlen közelében lévő vékony rétegtől, ahol érvényes tapadás törvényéből adódóan lineárisan változik. Miután az áramló közeg kilépett a fúvókából, kerülete mentén kölcsönhatásba lép a környező álló közeggel, melynek nyomán a statikus légréteg egyre nagyobb részét mozdítja meg, ragadja magával. A külső levegő fékező hatásából adódóan a sebességprofil is folyamatosan változik. A v0 sebességgel jellemzett rész átmérője a távolsággal közelítően arányosan csökken, míg a 15

16 fúvókából kilépő áramlás rendezettségétől, és turbulencia fokától függően körülbelül 5 távolságban már csak a tengelyen lesz változatlan. Ez a rész, ahol a sugár keresztmetszetének sebessége legalább egy pontban megegyezik a fúvókából kilépő sebességgel, a szabadsugár kezdeti szakasza. Az ezután következő > 5 rész a lassuló szakasz, mivel itt az áramlási sebesség a teljes keresztmetszetben kisebb a kezdetinél, és axiális irányban folyamatosan csökkennek. A szabadsugárba bekeveredő, a sugár által magával ragadott környezeti levegő helyére külső levegő áramlik a sugár irányába, közelítően merőlegesen a szabadsugár tengelyére. A szabadsugár szélét azon folyadék csomagok alkotják, amelyeknek axiális irányú sebessége éppen különbözik zérustól. Kísérleti tapasztalatok szerint ezek a csomagok egy kúpfelületen helyezkednek el, melynek kúpszöge a belépő áramlás rendezettségétől, és turbulenciafokától függően körüli érték. Megfelelően alacsony Reynolds-számú áramlás esetén, a kúpfelület szélén lévő, lassuló áramvonalak a környezeti levegővel érintkezve irányt változtatnak, feltekerednek, örvények keletkeznek, míg a sugár belsejében, a potenciális magban az áramlás továbbra is lamináris marad. Majd > 5 távolság után, mikor már a szabadsugár szimmetriatengelyében is lassul az axiális irányú sebesség, a teljes áramlás turbulenssé válik. Ezt mutatja a 2.2-es ábra: 2.2. ábra: Turbulens hengeres szabadsugár 16

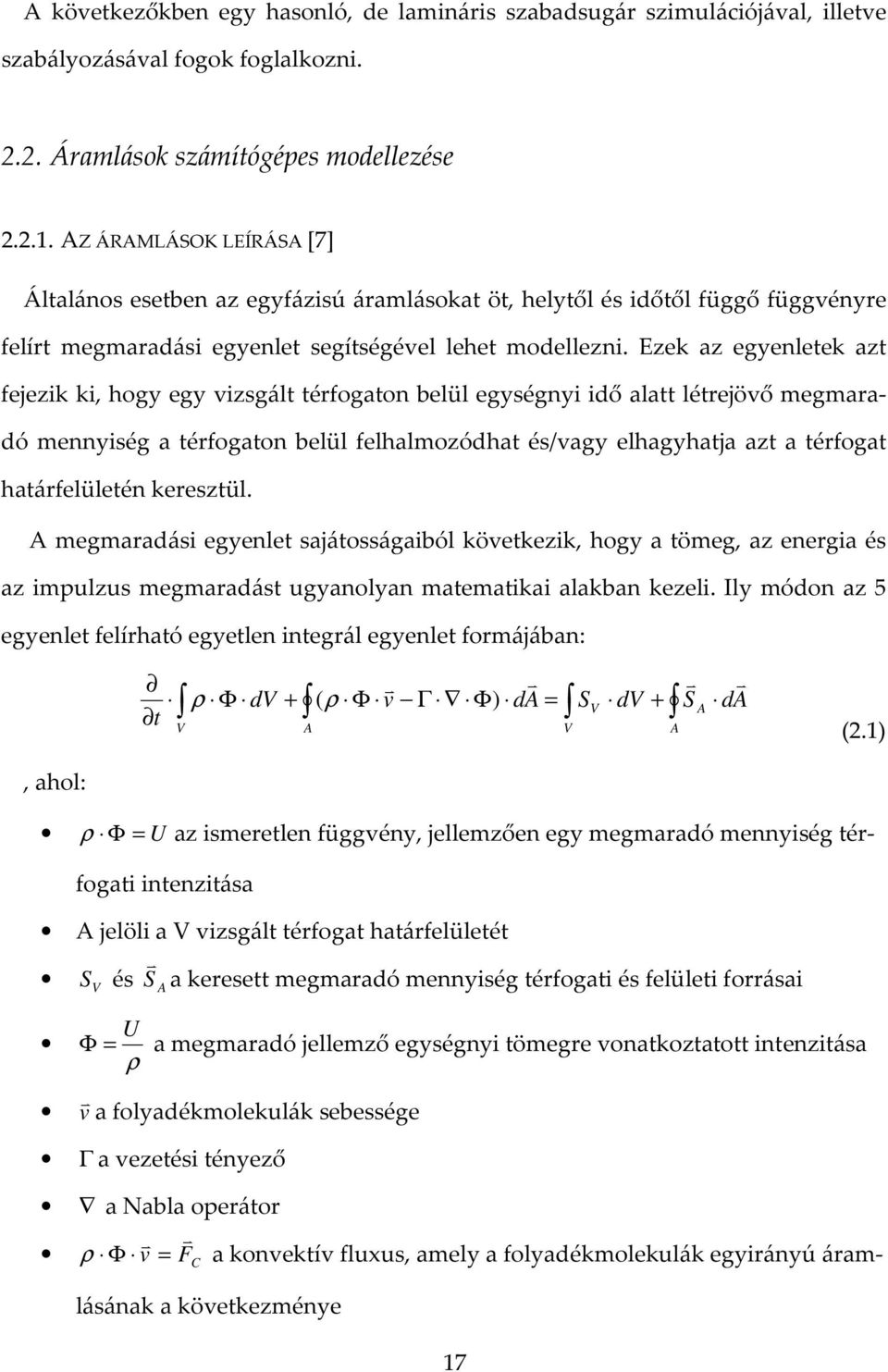

17 A következőkben egy hasonló, de lamináris szabadsugár szimulációjával, illetve szabályozásával fogok foglalkozni Áramlások számítógépes modellezése AZ ÁRAMLÁSOK LEÍRÁSA [7] Általános esetben az egyfázisú áramlásokat öt, helytől és időtől függő függvényre felírt megmaradási egyenlet segítségével lehet modellezni. Ezek az egyenletek azt fejezik ki, hogy egy vizsgált térfogaton belül egységnyi idő alatt létrejövő megmaradó mennyiség a térfogaton belül felhalmozódhat és/vagy elhagyhatja azt a térfogat határfelületén keresztül. A megmaradási egyenlet sajátosságaiból következik, hogy a tömeg, az energia és az impulzus megmaradást ugyanolyan matematikai alakban kezeli. Ily módon az 5 egyenlet felírható egyetlen integrál egyenlet formájában: t V ρ Φ dv + v v (ρ Φ Γ Φ) da = S A V V dv + A v S A v da (2.1), ahol: ρ Φ = U az ismeretlen függvény, jellemzően egy megmaradó mennyiség térfogati intenzitása A jelöli a V vizsgált térfogat határfelületét S V és S v A a keresett megmaradó mennyiség térfogati és felületi forrásai U Φ = a megmaradó jellemző egységnyi tömegre vonatkoztatott intenzitása ρ v v a folyadékmolekulák sebessége Γ a vezetési tényező C a Nabla operátor v v ρ Φ = F a konvektív fluxus, amely a folyadékmolekulák egyirányú áramlásának a következménye 17

18 Γ Φ = D F v a diffúzív fluxus, amely a folyadékmolekulák keveredésének az eredménye Az impulzuskomponensekre vonatkozó megmaradási egyenletekben felületi forrásként jelentkezik a nyomásból származó erő felületi intenzitása, amely az impulzuskomponensekre vonatkozó diffúzív fluxusokhoz adódik hozzá. Γ, Φ és S értelmezése mind az öt megmaradási tételben más és más. Φ egyes jelentései az alábbi táblázatból olvashatóak ki:, ahol: Egyenlet Φ kontinuitás 1 x-impulzus u y-impulzus v z-impulzus w energia e u az x irányú sebesség v az y irányú sebesség w a z irányú sebesség e az egységnyi tömegre jutó belső és mozgási energia összege A Fluent szimulációs rendszer ezeket az egyenleteket oldja meg, ám az energiamegmaradás törvényét az entalpiára számolja ki, valamint, mivel összenyomhatatlan folyadékok áramlása esetén a tömeg megmaradási tétele (kontinuitási egyenlet) a sűrűségre közvetlenül nem oldható meg, ezért a kontinuitásból és a mozgásegyenletből levezetett un. nyomáskorrekciós egyenlet megoldása történik helyette. 18

19 A VÉGES TÉRFOGATOK MÓDSZERE [7] A véges térfogatok módszerének lényege, hogy az áramlási tartományt felbontjuk véges számú térfogatelemre (cellára), majd a megmaradási egyenletek integrálását minden cellára elvégezzük. Ezzel egy olyan egyenletrendszerhez jutunk, ami kapcsolatot teremt az egyes cellákba zárt megmaradó jellemző időbeli deriváltja valamint a határfelületeken értelmezett fluxusok és térfogati források között. Állandósult áramlás esetén, ha térfogati források nincsenek, a mezőváltozók eloszlásait csak a belső fluxusok eloszlása határozza meg. A Fluent rendszer a mezőváltozókat minden cella középpontjában tárolja, más pontokban a mezőváltozók értékeit a szomszédos cellák mezőváltozóiból interpolálja. A véges térfogat módszer fontos koncepciója a konzervativitás, vagyis a numerikus differenciálás pontatlanságai csak a belső fluxusok értékében okozhatnak hibát. A megmaradó mennyiségek áramait egyik szomszédos cellából a másikba konzekvens módon számítja a módszer a határoló falra integrált fluxusok alapján, így a teljes számítási tartományra értelmezett megmaradási egyenletek teljesülnek, csak a megmaradó mennyiségek belső megoszlásaiban lehet pontatlanság. A numerikus közelítések hibái nem működhetnek a megmaradó fizikai mennyiségek forrásaiként. 19

20

21 3. A SZIMULÁCIÓ MEGISMERÉSE, ÚJRA ELVÉGZÉSE A félév során megismerkedtem egy korábban a tanszéken folyt kutatási projekttel, mely egy hengeres szabadsugár akusztikai vizsgálatával foglalkozott. Itt egy összenyomható, alacsony Reynolds és Mach számú, hengerszimmetrikus (2D) szabadsugár áramlását vizsgálták hibrid, számítógéppel segített aeroakusztikus módszerrel Fluent szoftvert alkalmazva [2] A geometria és a háló paraméterei [2] Az alapvető geometria felállítása során nem történt pontos méretmeghatározás. Az összetevők arányán volt a hangsúly, így a mértékegységek helyett egységekkel történt a felírás, ami később a Fluentben SI mértékegységekkel lett paraméterezve. A belépő keresztmetszet sugara R 0, amely mellett radiális irányban rmax = 30 R0, illetve axiális irányban xmax = 50 R0 távolságig történtek a vizsgálatok. Blokk struktúrájú háló diszkretizálta a szimulációs tartományt, amely nem egyenletes eloszlású, négyszög cellákból épült fel. Ez axiális irányban 224 cellát, radiális irányban 96 cellát jelentett. A tartomány legkisebb cellája a belépő élen, a tengely mellett (x = 0, r = 0) helyezkedett el, axiális irányban δx = 0,05 R0, míg radiális irányban δr = 0,04 R0 nagyságú kiterjedéssel. A háló ettől a cellától fogva lett kinyújtva mindkét irányba. A szimulációs tartományon a legnagyobb cellaméret ugrás 1,25, az egyenértékű torzultság (equiangle skewness) maximális értéke 0,14 volt. A legnagyobb és legkisebb méret hányadosa tengely és sugárirányban 5,4-re, illetve 5-re adódott. Így ez a háló végeredményben cellát eredményezett. A háló a 3.1-es ábrán látható. 21

22 3.1. ábra: A megismert szimuláció [2] numerikus hálója 3.2. A belépő peremfeltétel A belépésnél a következő sebességprofil lett megadva: u 0 R0 u = + u' 1 tanh 2 4 θ 0 r R 0 R r 0 (3.1), ahol: u0 a belépő statikus sebesség legnagyobb értéke 2 u0 u' = a 2 n= 0 n 2 π sin n 2 f 0 t a belépő profil tranziens része (3.2) 0 = 0, 1 R0 θ a kezdeti momentumvastagság f 0 az időfüggő rész legnagyobb frekvenciájú összetevője a = 0, 01 konstans szorzó a frekvenciák amplitúdójának megadásához n t az áramlási idő A profil időfüggetlen része figyelembe veszi a tapadás törvényét, vagyis hogy az áramló közeg sebessége a fal közelében megegyezik a fal sebességével. Ebben az esetben ez zérus volt, így a belépő peremen a sebességnek a szimmetriatengelytől 22

23 kifelé haladva a fal mellett gyorsan nullára kellett csökkennie. Ezt a (3.1)-es egyenlet szerint tangens hiperbolikusz függvény segítségével sikerült megvalósítani, így a sebességprofil a következőképpen alakult: 3.2. ábra: A belépő sebesség időfüggetlen része Mivel a belépő perem a közeg szabadba történő kilépésétől távolabb található, a 3.2- es ábrán látható függvény jól mutatja az ezen a helyen lévő valóságos sebességprofilt. Az időfüggő rész megadásánál a cél az volt, hogy a gerjesztés hatására amely a sugár sajátfrekvenciáival történt periodikus örvények alakuljanak ki. Ez a tag az eredeti profilt axiális irányban az alábbi függvény szerint változtatja: 3.3. ábra: A belépő sebesség maximumának változása az időben 23

24 3.3. Futtatási paraméterek A numerikus szimuláció végrehajtása a kifúvásnál alacsony Reynolds-szám, Machszám és Strouhal-szám megállapításával történt: u0 R0 Re = ν = 2500 (3.3) Ma = u 0 = 0,4 a (3.4) St = f 0 R u 0 0 = (3.5), ahol: υ az áramló közeg kinematikai viszkozitása a az adott közegbeli hangsebesség 3.4. Az egyenletmegoldó beállításai [2]-ben A szimuláció során a Fluent 6.3 sűrűségalapú egyenletmegoldó motorja került használatra, időfüggő axiszimmetrikus modellt alkalmazva. Explicit térbeli és időbeli diszkretizáció lett használva másodrendű szélfelőli súlyozással, illetve négyfokozatú Runge-Kutta sémával. A gradiensek becslése cellabázisú Green-Gauss formulával történt. Ezen beállítások elvégzésével a számítások elfogadható hibahatáron belül maradtak, illetve ésszerű számítási teljesítményt foglaltak le a kétdimenziós hangimpulzus terjedés vizsgálatának teszt futtatásai során. [2] 3.5. A szimuláció újra elvégzése Én ezt a szimulációt folytattam az előzőekben ismertetett beállításokkal, ám összenyomhatatlan áramlást feltételezve, és így mivel a sűrűség a számítások során nem változott, nyomás alapú egyenletmegoldást használva. Illetve nem foglalkoztam a zajkeltés és terjedés vizsgálatával, tehát nem kellett foglalkoznom a Mach-számmal, illetve a kompresszibilis áramlásból adódó hőmérsékletváltozással. Az időlépések 24

25 során nem-iteratív egyenletmegoldót (NITA) alkalmaztam, másodrendű tranziens kifejezéssel. A nyomás sebesség kapcsolatánál szakaszos lépésű szolvert használtam, alapértelmezett relaxációs faktorokkal. A térbeli diszkretizáció során a gradiensek becslése cellabázisú Green-Gauss formulával, a momentumé másodrendű szélfelőli súlyozással történt. A nyomás számítására PRESTO! lett kiválasztva, valamint amulti Grid értékeit alapbeállításon hagytam. A szimulációs tartományt radiális irányban kettő blokkra bontottam fel, a belépő keresztmetszet R0 = 1egység sugarú volt. A geometria megrajzolását és a hálózást ICEM szoftver segítségével végeztem. Az alapgeometria a 3.5-ös ábrán látható ábra: Az alapgeometria PEREMFELTÉTELEK/FUTTATÁSI PARAMÉTEREK A peremfeltételek megadásánál a következő típusokat alkalmaztam: Be, illetve Bemellett: Velocity-inlet Oldal, Ki: Pressure-outlet Tengely: Axis 25

26 Az Oldal perem azért lett Pressure-outlet, mert a sugár által magával ragadott környezeti levegő helyére külső levegő áramlik, ez a peremfeltétel pedig engedi a viszszaáramlást, amit a peremre merőleges irányban engedtem meg. A Velocity-inlet peremek segítségével meg lehetett adni az (3.1)-es függvény szerinti belépő sebességprofilt, amely három frekvencia segítségével gerjeszti az áramlást. Ez User defined function segítségével történt. Ezen művelet során, a profilt tartalmazó, C programnyelven megírt fájlt fordította le a Fluent os verziója. Az időlépés meghatározásához a Courant-szám értékének maximumát 1-ben állapítottam meg, ezzel az áramlás minden egyes időlépés alatt maximum egy cellányit haladt arrébb. Így az időlépés: t v CFL = = 1 t = x x v (3.6) Az időlépés maximális értékére egy másik kritériumként a gerjesztett belépő peremfeltétel legnagyobb frekvenciájú összetevőjét vettem figyelembe, ami a (3.5)-ös képlet alapján, mivel u = 0 1 és R = 1, f = 0, ra adódott. Ha túl nagy időlépést veszünk, a profil szögletessé válhat, nem adódik vissza pontosan a függvény. Így az időlépés maximális értékére a következő adódott: t 1 = 40 f 1 = 40 0,218 max = 0 0,115 (3.7) Ez alapján az időlépés maximális értékét 0,1 másodpercben állapítottam meg, ezzel a legnagyobb frekvenciájú tag is jó közelítéssel jelenik meg a belépő peremfeltételben. Ezután ha a (3.6)-os képlet szerint kiadódó paraméter értéke meghaladta ezt, akkor 0,1, egyéb esetben pedig a kiadódó értékkel történtek a futtatások. A szimuláció elvégzése után, miután a tranziens rész lecsengett, egy periódikus örvényfelgöngyölödéseket tartalmazó áramkép jött ki eredményül, amely a 3.5-ös ábrán látható. Az első képen az össznyomás alakulása, a második képen a sebességvektorok sebesség szerint színezve, a harmadik képen az örvényesség, a negyedik 26

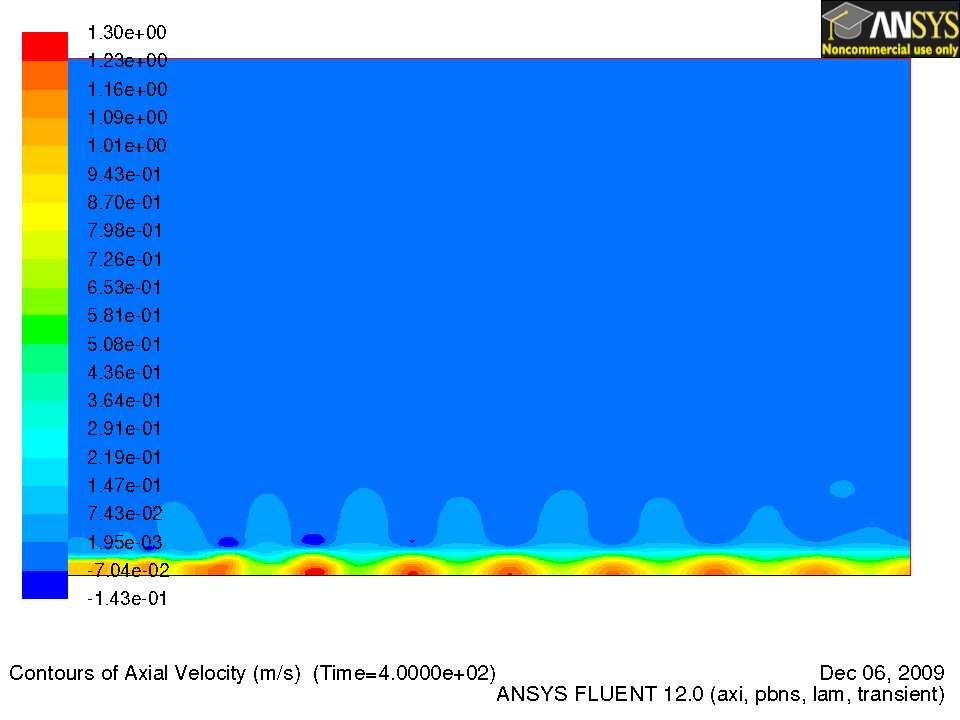

27 képen az axiális irányú sebesség látható a tengely irányú pozíció függvényében. Az ábrákon szépen látszik a periodikus örvények kialakulása ábra: Az újra elvégzett szimuláció áramképek A 3.6-os ábrán az egyes folyadékcsomagok áramlása látható. Jól látszik, hogy az örvények az idő előrehaladtával hogyan csillapodnak, valamint megfigyelhető az is, ahogy az áramlás magával ragadja a környező levegőt. A 3.7-es képen a kilépő élen vett maximális axiális irányú sebesség változása látható az áramlási idő függvényében. Itt jól látszik, hogy a tranziens rész lecsengése után, a kezdeti rendezetlen örvényfeltekeredések elhalásával periódikus felgöngyölödéseket tartalmaz. Ezenkívül a várt 50 másodperces értékkel ellentétben hiszen a belépő sebesség maximális értéke 1 egység, a szimulációs tér 50 egység 27

28 hosszú az áramlás annak duplája, azaz csak 100 másodperc után ér el a kilépésig, amelynek oka valószínűleg a feltekeredésből származó sebességveszteség ábra: Áramvonalak az újra elvégzett szimulációban 3.7. ábra: A kilépő sebesség maximumának változása az idő függvényében, az újra elvégzett szimulációban 28

29 4. A SZIMULÁCIÓ VERIFIKÁCIÓJA Kezdetben egy később elég durvának bizonyult hálót építettem fel vízszintes irányban 47 cellával, sugár irányban 40 cellával, mindkét esetben a legkisebb cellaméret 0,1 egység az = = 0 pontban volt, a következő cellák 1,1-es növekedési rátával követték az előzőt. Így összesen 1880 cella keletkezett. De ezen a hálón történő futtatások során egyáltalán nem tapasztaltam örvények kialakulását, a sugár szélén ugyan elkezdett hullámosodni az áramlás, de hosszabb idő után sem tekeredett fel. Így mindenképpen egy finomabb hálót kellett tervezni. Ezután raktam össze az előzőekben ismertetett kutatási projektben szereplő hálót, amely az összehasonlítás alapját képezte. Azzal kapcsolatban, hogy mi alapján történjenek a hálófüggetlenség vizsgálatok több lehetőség felmerült. A szimulációkat a különböző hálókon pontosan ugyanaddig futtattam, majd próbálkoztam többek között a ki- és belépő éli momentum vastagságok összehasonlításával, de ez nem mutatott konvergenciát a cellaszám növekedésével. Végül a kilépésnél vizsgáltam a maximális axiális irányú sebességeket, és ezen függvények periodikus lengésamplitúdóinak figyelése megfelelő kritériumnak bizonyosodott Axiális irányban Mivel előre nem lehet tudni pontosan, hogy hol változik az áramlás léptéke, és mivel a szabályozás során biztosan változni fog, ezért mindenképpen érdemes volt az eredeti hálóval szemben axiális irányban egyenlő cellaméretet felvenni. Így először egy az eredetivel megegyező cellaszámú, ám tengely irányban azonos méretű cellákat tartalmazó háló készült el. Ezután kétszeres, négyszeres, majd nyolcszoros axiális 29

30 sűrítés következett. Az egyes hálókra a (3.6)-os képlet alapján külön határoztam meg az időlépéseket. A szimulációk lefutását követően kiadódó függvények a 4.1-es ábrán láthatóak. Jól látszik, hogy már az egységes cellaméret is növelte a sebességamplitúdókat. Ezenkívül feltételezhető, hogy a négyszeres sűrítés használata a célszerű a továbbiakban, hiszen a nyolcszor sűrűbb hálón az eredmények csak csekély mértékben változtak az előzőhöz képest ábra: Axiális hálófüggetlenség vizsgálat 4.2. Radiális irányban A radiális irányú összehasonlításokat az előzőek alapján megfelelőnek mondott hálón, az axiálisan azonos méretű, az eredetihez képest négyszeres sűrítésű hálón végeztem. Mivel sugárirányban a szimulációs zóna két blokkból állt, melyekben a cellák sűrítési arányai különböztek, ezért ezt a két részt külön vizsgáltam. 30

31 A NYÍRÓRÉTEGBEN A nyíróréteg radiális irányban azonos méretű cellákat tartalmazott, 20 db-ot, így itt építettem egy kétszeres és egy négyszeres sűrítésű hálót. Ezeknél a hálóknál figyeltem arra, hogy a nyíróréteg és a mellette lévő térfogatrész között a cellaméretben ne legyen nagy ugrás, ezért a 2-es blokk kezdeti celláit a nyírórétegéhez igazítottam. A futtatások után eredményül a 4.2-es ábra grafikonja adódott. Látható, hogy a sűrítés hatására bár növekedik az amplitúdó, de olyan csekély mértékben, hogy többszörös közelítést alkalmazva lett látható a különbség az egyes futtatások között. Ezért ilyen irányban nem volt értelme a sűrítésnek A TÁVOLTÉRBEN A távoltérben a cellák 1,04-es kezdeti növekedési rátával követték egymást. Ezen nem változtatva kétszeres, illetve négyszeres sűrítést végeztem. A 4.3-as ábrán lévő grafikonon jól látszik, hogy a kétszeres sűrítés még indokolt, ám a négyszeres sűrítésnél az előzőhöz képest elhanyagolhatóan kis mértékben változnak az eredmények ábra: Nyírórétegbeli hálófüggetlenség vizsgálat 31

32 4.3. ábra: Távoltéri hálófüggetlenség vizsgálat 4.3. Összegzés Tehát az összehasonlításokból jól látható hogy az a háló, amelyen az eredmények jó közelítést adnak a valósághoz, de a szimulációs idő is ésszerű kereteken belül marad, az eredetihez képest axiális irányban egyenlő méretű cellákat tartalmazó, ilyen irányban ahhoz képest négyszeres sűrítésű, valamint a távoltérben kétszer több cellával, összesen 162-vel rendelkező háló. Ezenkívül, hogy a nyírórétegben közel négyzet alakú cellák legyenek, itt radiális irányban 40 cellát vettem fel. Így összesen cellát kaptam. A későbbiekben a futtatásokat, illetve a vizsgálatokat ezen a hálón végeztem. 32

33 5. AZ ÖRVÉNYKÖVETŐ MÓDSZER A turbulencia a klasszikus mechanika egyik legbonyolultabb kérdése, habár a kutatása visszanyúlik a XIX. századig. Az örvények evolúciójának, egybeolvadásának, szakadásának, keletkezésének és elhalásának precízebb megértése új információkat szolgáltathat a turbulens áramlások szabályozásáról. Az első fontos lépés az örvények numerikus vizsgálatában az örvény meghatározása, amelyhez nagy számban állnak rendelkezésre különböző módszerek.[3] 5.1. A Q kritérium [6] A legszélesebb körben alkalmazott módszer az örvények detektálására a Q kritérium, amely szerint a Q > 0 tartomány tekintendő örvénynek. Q alatt a sebességmező derivált tenzorjának második skalár invariánsa értendő, amely inkompresszibilis áramlásra a következő alakban írható fel: 1 Q = 2 ( Ω Ω S S ) ij ji ij ji (5.1), ahol: S ij 1 = ( iu j + jui ) (5.2) 2 a sebességmező derivált tenzorjának szimmetrikus része, 1 Ω ij = ( iu j jui ) (5.3) 2 a sebességmező derivált tenzorjának antiszimmetrikus része. Az 5.1-es egyenletből látszik, hogy a Q > 0 egyenlet olyan tartományt definiál, amelyben a forgás dominál, valamint belátható, hogy ebben az esetben az is biztosított, hogy az örvények koherensek maradnak. 33

34 5.2. Örvénydetektálás [3] Ahhoz hogy az örvények viselkedését, életútját követni tudjuk, célszerű egy algoritmust létrehozni, amely nem csak kiválasztja a Q kritérium alapján örvényként meghatározott hányadait az áramtérnek, hanem egy egyéni azonosítót is rendel hozzájuk. Ezáltal az egyes forgás dominálta részek könnyen követhetők térben és időben, valamint egyszerűen vizsgálhatóak a köztük lejátszódó kölcsönhatások. Az algoritmus, ha a Q értéke meghaladja az előre beállított küszöbértéket, egy pozitív számot definiál az adott területhez, majd az egyes örvényeket elválasztja az áramtér többi tagjától A MÉLYSÉGI KERESÉS Az áramtér átvizsgálását az algoritmus gráfelmélet segítségével végzi, a következő megfontolás alapján. A numerikus hálót egy hurkolt gráfnak tekinti, ahol az egyes cellák középpontjai a gráf csomópontjai, a szomszédos cellák közötti kapcsolódás pedig a gráf ágának felel meg. Az így kialakult hurkolt gráfot az algoritmus a Fluent User Defined Function környezetében kezeli. A kereső algoritmus alapja egy a hálózott gráfok körében klasszikusnak számító technika, a mélységi keresés. Ezen módszer lényege, hogy egy alapvető csomópontból elindulva vizsgáltként megjelöli azt, majd elindul a szomszédos csomópontokon keresztül egyre mélyebbre. Amelyeken keresztülhaladt, mindegyiket vizsgáltként jelöli meg. Ezt mindaddig ismételi, amíg nem talál több szomszédot, vagyis elért a szimulációs zóna határáig, vagy egy olyan csomópontot talál, ahol már járt. Ilyen esetben az algoritmus visszalép egy csomóponttal, és ha tud, onnan indul tovább, ha nem még eggyel visszalép. Ezt egészen addig folytatja, amíg az összes csomópont vizsgált jelzést kap. Az algoritmusnak szüksége van egy interfészre, amelyen keresztül definiálhatóvá válnak a gráf csomópontjai közötti kapcsolódások. Szerencsére miután a numerikus 34

35 háló topológiája automatikusan generálódik, a Fluent beépített funkciói explicit információt adnak az egyes cellák közötti összeköttetésekről. Jelen esetben a mélységi keresés keresztül vezet azokon a csomópontokon is, melyek kielégítik a Q kritériumot. És miután a keresés vizsgáltként jelöli őket, az áramtér szétválasztható külön részekre: örvényekre, és egyéb áramlásokra Az örvények számozása és követése [3] Az örvénykövetés kezdésénél, amikor még semmilyen adat nincs az előző állapotról, teljesen tetszőleges, hogy az örvények milyen jelölést kapnak. Az algoritmus végigpásztázza az egész szimulációs területet, és minden különálló örvénynek kioszt egy egyedi örvényazonosítót, jellemzően egy pozitív számot. Így egy olyan mező keletkezik, amely tartalmazza a különálló örvényeket, amelyek különböző színeket kapnak. Képük a következő ábrán látható: 5.1. ábra: A különválasztott örvények külön színeket kapnak 35

36 Az örvényazonosítás csak egyszer, az örvénykövetés első lépésekor történik. A későbbiekben az örvények indexelése az áramkép azt megelőző állása alapján történik. Tehát az örvények jelölésének az előző, és a jelenlegi időlépésben ugyanannak kell maradnia, mégpedig úgy, hogy a megfelelés valószínűsége olyan magas legyen, amennyire lehetséges. Ha a Q kritérium ugyanabban a cellában teljesül mindkét időlépésben, akkor feltételezhetően az a cella ugyanahhoz az örvénystruktúrához tartozik. Ez a feltétel akkor teljesül, ha a Courant-szám értéke a szimuláció végéig egy alatt marad. Ha a keresés az örvény adott pillanatbeli határáról történik, az örvényfejlődés egyértelműen meghatározható. A végén pedig a meghatározott struktúrákat csak hozzá kell adni ahhoz, amelyiktől a keresés indult. Ez az azonosító metódus a különböző időlépések között, 7 pontba szedhető össze, ezek pedig a következők: 1. Egy adott időlépésben a beazonosított örvények számozása 2. A következő időlépésben örvénystruktúrák detektálása 3. A két időlépés közti kapcsolat értékelése 4. Az azonos cellák azonosítóinak öröklődése az előző időlépésből 5. Mélykeresés indítása az előzőleg azonosítót kapott celláktól az indexeletlen cellák felé 6. A jelöletlen cellák azonosítót kapnak 7. Eseményvizsgálat, eredmények Az utolsó lépésben ez a lista összehasonlítódik azzal, ami az előző időlépés adatait tartalmazza. Így ez felhasználható az áramlásban történt események elemzésére. 36

37 5.4. Az örvények között történő események [3] HALADÁS A legegyszerűbb eset. Ilyenkor semmi speciális esemény nem történik, csupán megváltozik az örvény térbeli pozíciója, vagyis halad a térben, időben. Egy ilyen esetet prezentál az 5.2 ábra SZAKADÁS Ha az újraindexelést követően két örvény is ugyanazzal az azonosítóval rendelkezik, akkor az előző időlépésben ezen azonosítót viselő örvény szétszakadt. Ebben az esetben mindkét örvény új indexet kap. Egy ilyen eset látható az 5.3-as ábrán ÖSSZEOLVADÁS Ha a mélységi keresést követően egy örvény kettő azonosítóval bír, akkor az előző időlépésben lévő, ezekkel az indexekkel rendelkező örvények olvadtak eggyé. Az ily módon kialakult új örvény új névvel folytatja az áramlást. Ezt mutatja az 5.4-es ábra KELETKEZÉS ÉS ELHALÁS Ha valamely örvény az újraindexelés megtörténte után nem teljesíti a Q kritériumot, akkor az az örvény elhalt. Ha egy olyan áramtér rész teljesíti a Q feltételt a mélységi keresés után, amely semmilyen módon nem köthető az előző időpillanatban lévő örvények valamelyikéhez, akkor egy új örvény keletkezett. 37

38 5.2 ábra: Az örvénykövetés fázisai speciális esemény nélkül [3] 5.3. ábra: Az örvénykövetés fázisai szétszakadás esetén [3] 5.4. ábra: Az örvénykövetés fázisai összeolvadás esetén [3] 38

39 A módszer lényegesen megkönnyíti az áramlások megfigyelését, megértését, hiszen segítségével az örvények tulajdonságai egyenként számíthatóak lesznek. Az algoritmus az örvények detektálására egy Qmax kritériumot használ, amely a Q kritériumnál szigorúbb feltételek alkalmazásával dolgozik. Erről részletesebb információkat a [8]-as forrás tartalmaz A módszer alkalmazása a gyakorlatban Egy örvénykövető módszerrel ellátott szimuláció lefutásának egyik eredménye, az 5.5-ös ábrán látható. Ezen a diagramon az egyes örvények axiális helyzete látható az áramlási idő függvényében. Ennek segítségével könnyen kivehetőek az egyes örvények között lejátszódó kölcsönhatások. Jól látszik az is, ahogy az összeolvadás után felgyorsul az örvényáramlás ábra: Az örvénykövető algoritmus eredménye 39

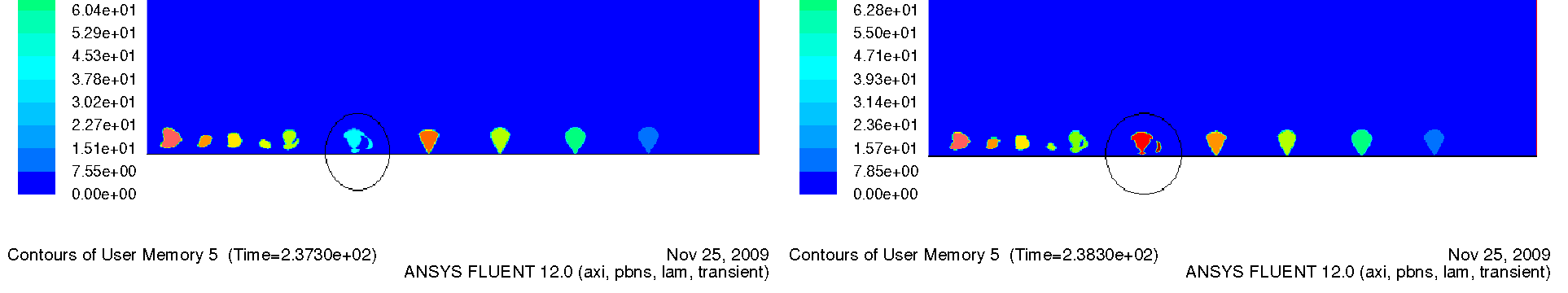

40 Az 5.6-os ábrán látható, ahogy az algoritmus az első képen látható, kezdetben kialakult örvényképben az egyes örvényeket különválasztja, és különböző jelzővel látja el azokat, vagyis más-más színekkel jelöli ábra: Kezdeti örvénykép Az 5.7-es ábrán látható egy példa a szakadásra. Itt a kezdetben ciánkék színnel jelölt örvény farka leszakítódik, és ezután az algoritmus két külön indexet ad nekik, így a két örvény bordó és piros színnel megjelölve áramlik tovább ábra: Szakadás 40
