1 HDS Lowrance Training oktatás ELC 2010 Stephen 2011 Burney Maritime Hajósbolt

2 Magyar nyelvű Mark és Elite

3 Termék bemutatása Elite-5 színes halradar / GPS Elite-5x színes halradar Elite-5m színes GPS Mark-5x Pro 83/200 khz-es halradar Mark-5x 200 khz-es halradar Mark-5x Port hordozható halradar

4 Termék bemutatása Beépített GPS antenna, mely besüllyesztés esetén is kiválóan működik. Opcionálisan olcsó külső antenna is kapható. (kb Ft) Nagy Lowrance logo Új felhasználói interfész, mely nagyon hasonlít a HDS-ére hasonló grafikus ikonok, menü felépítés és haladó felhasználói mód Új billentyűzet elosztás, mellyel akár hüvelykujjal is kényelmesen nyomhatjuk a billentyűket Kevesebb billentyű és egyszerűbb menü, ezáltal felhasználóbarátabb műszer 5 colos, 480x480 pixeles kijelző A GPS-es készülékek micro SD kártya foglalattal vannak ellátva a opcionális térképkártyák számára.

mód Új billentyűzet elosztás, mellyel akár hüvelykujjal is kényelmesen nyomhatjuk a billentyűket Kevesebb billentyű és egyszerűbb menü, ezáltal

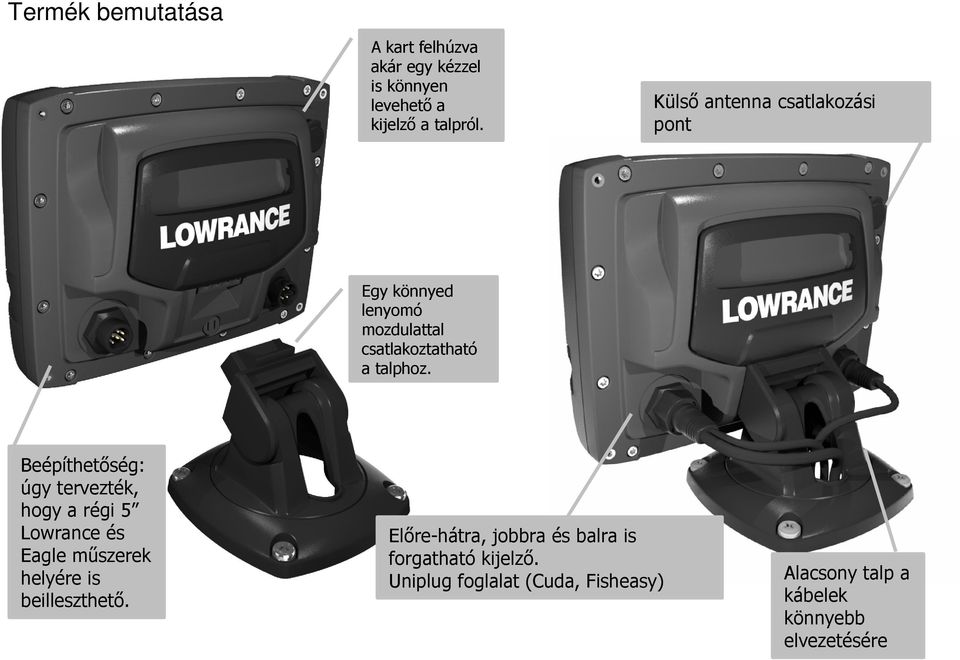

5 Termék bemutatása A kart felhúzva akár egy kézzel is könnyen levehető a kijelző a talpról. Külső antenna csatlakozási pont Egy könnyed lenyomó mozdulattal csatlakoztatható a talphoz. Beépíthetőség: úgy tervezték, hogy a régi 5 Lowrance és Eagle műszerek helyére is beilleszthető. Előre-hátra, jobbra és balra is forgatható kijelző. Uniplug foglalat (Cuda, Fisheasy) Alacsony talp a kábelek könnyebb elvezetésére

Beépíthetőség: úgy tervezték, hogy a régi 5 Lowrance és Eagle műszerek helyére is beilleszthető.

6 Lowrance Mark Széria JÓL LÁTHATÓ KIJELZŐ o Nagy felbontású 480x480 pixeles Film SuperTwist LCD a tökéletes láthatóságért és alakzatok elkülönítésért o Fényes-fehér LED-es képernyő és billentyű háttérvilágítás jó láthatóság nappal vagy éjszaka A MÁR MEGSZOKOTT LOWRANCE SZONÁR TELJESÍTMÉNY Mark-5x: o 1,600 W PTP, 200 W RMS; mélységmérés 244 m-ig o 200 khz Skimmer jeladó vízhőfokmérővel és 60 -os halkeresési szöggel Mark-5x Pro: o 2,400 W PTP, 300 W RMS; mélységmérés 305 m-ig o Két-frekvenciás 83/200 khz, 20/60 fokos Skimmer jeladó vízhőfokmérővel és akár 120 -os halkeresési szöggel. Unique Trackback funkció, mellyel 3 oldalnyit visszatekerhetjük a szonárképet TOVÁBBI JELLEMZŐK o Könnyen kezelhető menü Haladó felhasználói móddal o Új modern külső, könnyebb kezelni (egykezes) ill. installálni o Új, minden irányban forgatható o 1 év Lowrance garancia Page 6

-os halkeresési szöggel Mark-5x Pro: o 2,400 W PTP, 300 W RMS; mélységmérés 305 m-ig o Két-frekvenciás 83/200 khz, 20/60 fokos Skimmer jeladó vízhőfokmérővel és akár 120 -os halkeresési szöggel.

7 Lowrance Elite Széria SZUPER_FÉNYES SZÍNES KIJELZŐ o A valóban 5 colos, 480x480 pixeles felbontású Elite kategóriájában a legfényesebb, és legjobb kontrasztú kijelzőjének számít, mellyel bármilyen fényviszonynál tökéletesen olvasható a térkép és a szonárkép egyaránt KIMAGASLÓ LOWRANCE SZONÁR TELJESÍTMÉNY Elite-5x/Elite-5 o 4,000 W PTP, 500 W RMS; mélységmérés 305 m-ig o 83/200 khz, 20/60 fokos Skimmer transducer vízhőfokmérővel o Egyedülálló Trackback funkció, mellyel 3 oldalnyit visszatekerhetjük a szonárképet PONTOS GPS TÉRKÉPPLOTTER Elite-5 / Elite-5M o Beépített térképek : o Elsősorban USA, Canada, UK, AUS o Navionics Gold térképek fogadása (a csomag tartalmazza az üres Navionics micro- SD kártyát) Európára (Mo.: 46XG Balaton, Fertő-tó, Tisza-Tó és Velencei-tó, Duna vonala) o Beépített 16-csatornás GPS+WAAS antenna, külső antenna csatlakozási pont o Vízálló micro SD memória kártya foglalat az opciós térképkártáyknak: Navionics Fishing Hot Spots LakeMaster o 3,000 útpont, 100 útvonal megjegyzése TOVÁBBI JELLEMZŐK o Könnyen kezelhető menü Haladó felhasználói móddal o Új modern külső, könnyebb kezelni (egykezes) ill. installálni o Új, minden irányban forgatható o 1 év Lowrance garancia

Skimmer transducer vízhőfokmérővel o Egyedülálló Trackback funkció, mellyel 3 oldalnyit visszatekerhetjük a szonárképet PONTOS GPS TÉRKÉPPLOTTER Elite-5 / Elite-5M o Beépített térképek : o Elsősorban

8 Cikkszámok és modellek Part Number Model Description Mark-5x Halradar mono Mark-5x Pro Halradar mono 83/ Mark-5x hordozható Halradar mono hordozható Elite-5x Halradar színes 83/ Elite-5 Base Kombinált halradar/térképplotter színes 83/ Elite-5 GOLD Halradar/térképplotter színes 83/200 US Coastal /Canada Navionics Elite-5m WWB Térképplotter színes- Alap világtérkép Elite-5m GOLD Térképplotter színes -USA partok /Canada Navionics Mark-5x OEM/SRVC Halradar mono 200 NO TDX Mark-5x Pro OEM/SRVC Halradar mono 83/200 NO TDX Elite-5x OEM/SRVC Halradar színes 83/200 NO TDX Elite-5 Base OEM/SRVC Kombinált halradar/térképplotter színes, NO TDX-BASE OEM eladásra és szervízre Típus neve Kijelző mérete Mark-5x Product type nincs betű = beépített GPS és halradar m = csak beépített GPS x = csak halradar GOLD= Navionics Gold kártya előre telepítve

Coastal /Canada Navionics 000-00145-001 Elite-5m WWB Térképplotter színes- Alap világtérkép 000-00103-001 Elite-5m GOLD Térképplotter színes -USA partok /Canada Navionics 000-10134-001 Mark-5x

9 Tartozékok Cikkszám Model Leírás QRB-5 Talp Mark-5 and Elite-5 modellekhez HST-WSU 83/200khz fartükrös jeladó vízhőfokmérővel PD-WSU 83/200khz testbe szerelhető jeladó vízhőfok nélkül PDT-WSU 83/200khz testbe szerelhető jeladó vízhőfokmérővel TS-2U Vízhőfokmérő ST-TU Sebességmérő jeladó (lapátos) vízhőfokmérővel PTI-WSU 83/200khz jéghorgász jeladó XT-15U 15ft. Jeladó hosszabbító kábel FM-ME5 Elite/Mark kijelző besüllyesztő készlet PPP-17 Elite/Mark hordtáska LGC-16W Elite GPS Antenna-20Ft. kábellel CVR-16 naptető TA-BL2UQ-T Kék jeladó Uniplug műszerhez TA-UQ2BL-T Uniplug jeladó Kék műszerhez PC-24U Tápkábel Elite-5m NDC-4 NMEA 0183 Adaptor kábel

vízhőfokmérővel 000-00106-68 PTI-WSU 83/200khz jéghorgász jeladó 000-00099-91 XT-15U 15ft.

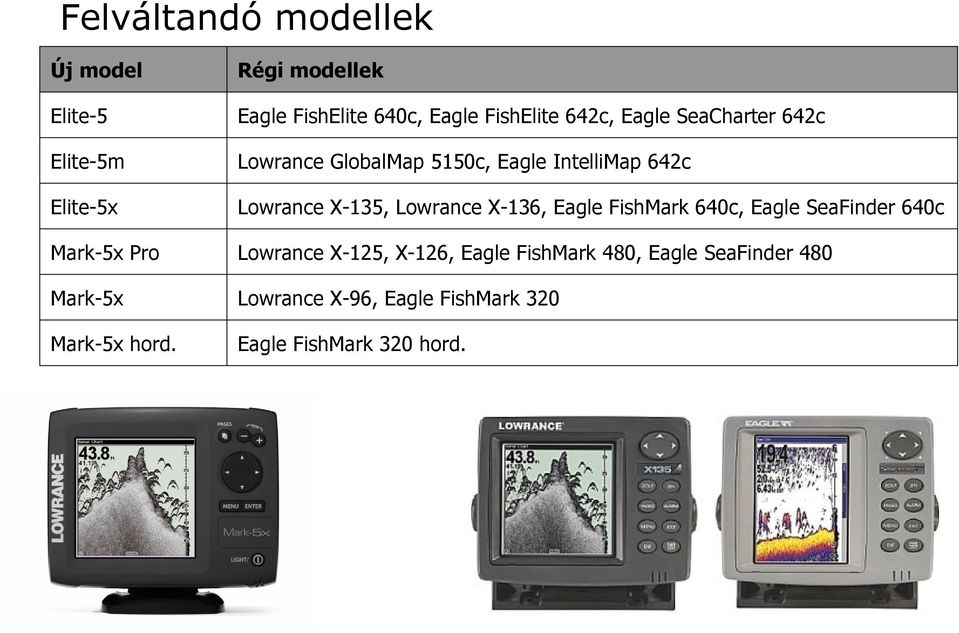

10 Felváltandó modellek Új model Elite-5 Elite-5m Elite-5x Régi modellek Eagle FishElite 640c, Eagle FishElite 642c, Eagle SeaCharter 642c Lowrance GlobalMap 5150c, Eagle IntelliMap 642c Lowrance X-135, Lowrance X-136, Eagle FishMark 640c, Eagle SeaFinder 640c Mark-5x Pro Lowrance X-125, X-126, Eagle FishMark 480, Eagle SeaFinder 480 Mark-5x Lowrance X-96, Eagle FishMark 320 Mark-5x hord. Eagle FishMark 320 hord.

Lowrance X-136, Eagle FishMark 640c, Eagle SeaFinder 640c Mark-5x Pro Lowrance X-125, X-126, Eagle

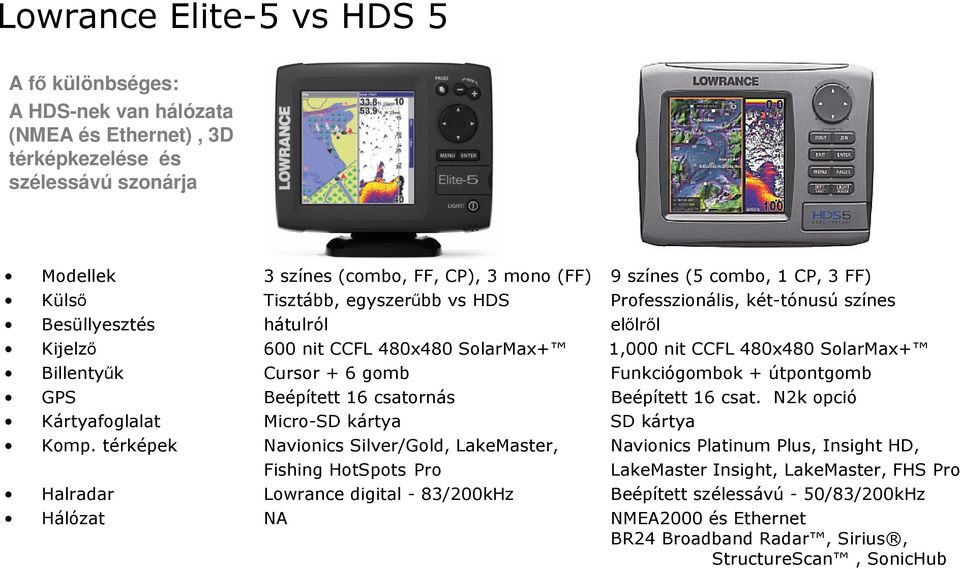

11 Lowrance Elite-5 vs HDS 5 A fő különbséges: A HDS-nek van hálózata (NMEA és Ethernet), 3D térképkezelése és szélessávú szonárja Modellek 3 színes (combo, FF, CP), 3 mono (FF) 9 színes (5 combo, 1 CP, 3 FF) Külső Tisztább, egyszerűbb vs HDS Professzionális, két-tónusú színes Besüllyesztés hátulról előlről Kijelző 600 nit CCFL 480x480 SolarMax+ 1,000 nit CCFL 480x480 SolarMax+ Billentyűk Cursor + 6 gomb Funkciógombok + útpontgomb GPS Beépített 16 csatornás Beépített 16 csat. N2k opció Kártyafoglalat Micro-SD kártya SD kártya Komp. térképek Navionics Silver/Gold, LakeMaster, Navionics Platinum Plus, Insight HD, Fishing HotSpots Pro LakeMaster Insight, LakeMaster, FHS Pro Halradar Lowrance digital - 83/200kHz Beépített szélessávú - 50/83/200kHz Hálózat NA NMEA2000 és Ethernet BR24 Broadband Radar, Sirius, StructureScan, SonicHub

gomb Funkciógombok + útpontgomb GPS Beépített 16 csatornás Beépített 16 csat. N2k opció Kártyafoglalat Micro-SD kártya SD kártya Komp.

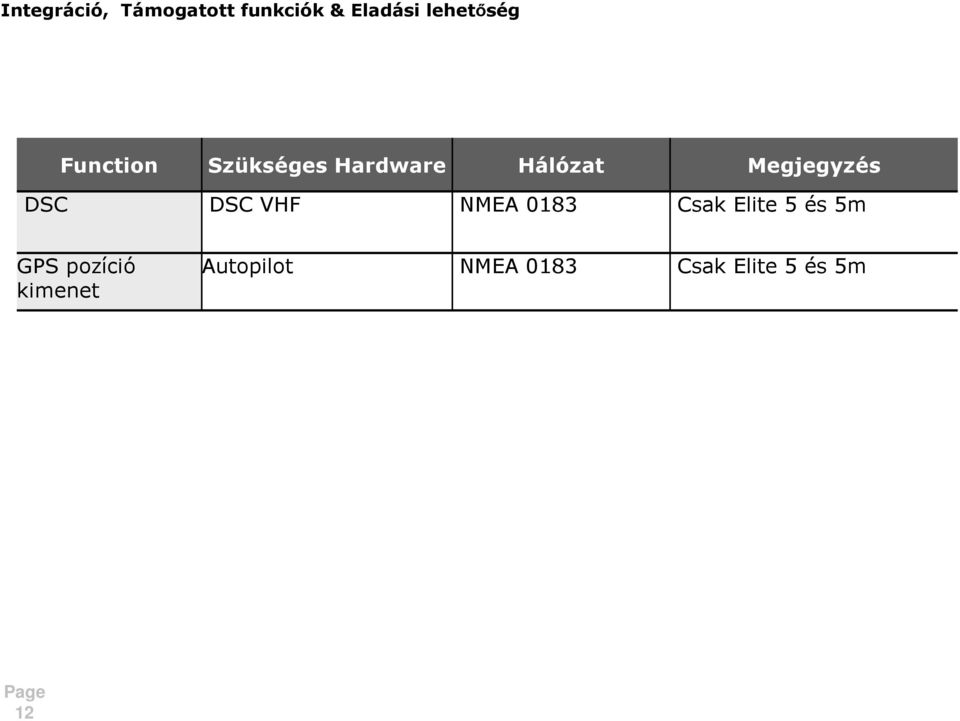

12 Integráció, Támogatott funkciók & Eladási lehetőség Function Szükséges Hardware Hálózat Megjegyzés DSC DSC VHF NMEA 0183 Csak Elite 5 és 5m GPS pozíció kimenet Autopilot NMEA 0183 Csak Elite 5 és 5m Page 12

DSC VHF NMEA 0183 Csak Elite 5 és 5m GPS pozíció

13 Installation/Mounting Upgrading is made simple. If a customer has any of these models and is ready to upgrade, all they need to do is replace the head unit and bracket. The transducer, paddlewheel, and temp sensors can all be reused. All of the new accessories ending in Q have a ¼ turn collar that can be pushed back or cut off to be used on the older products listed below. Once the new cables are available the older non ¼ turn parts will be discontinued. Eagle: Cuda Series: 128, 128 P, 168, 168 EX, 240, 242, 250 S/Map, 300, 350 FishEasy Series: 240, 245 DS, 250 DS, 320, 350 FishElite Series: 500C, 502C igps, 640C, 642C igps, FishMark Series: 320,480, 500C, 640C, FishStrike 1000C, 2000C, SeaFinder 245DS Lowrance: LCF-1440, LST-3800, M 52, M56 S/MAP, M68C S/MAP X47, X47EX, X-50 DS, X67C, X-86 DS, X96, X-37TX, 47TX, 57TX Page 13

All of the new accessories ending in Q have a ¼ turn collar that can be pushed back or cut off to be used on the older products listed below.
