1 Fotometriás mérések Minőségbiztosítás Hibalehetőségek A hibák megelőzése Előadó: Nagy László, Aktivit Kft.

2 A belső minőség-ellenőrzés (IQC) A helyes analízis eredményt befolyásoló legfőbb tényezők: A mintavétel helye és időpontja A minták szállítása és tárolása (tartósítás) A mintaelőkészítés (homogenizálás, feltárás, stb.) Az elemzés végrehajtása A mérést befolyásoló külső körülmények, azok felismerése és negatív hatásuk kiküszöbölése

3 A belső minőség-ellenőrzés (IQC) Nemzetközi előírások: ISO 17381: 2003 (E): Vízminőség felhasználásra kész gyorstesztek alkalmazása a vízanalitikában Párhuzamos mérések Mérések végzése standardokkal Elfogadhatóság vizsgálat Összehasonlító mérések referencia módszerrel Összemérés más laborokkal IQC kártya

4 A belső minőség-ellenőrzés (IQC) Milyen tevékenységek javasoltak még? Az eszközök verifikálása Fotométer: a gyártó előírása szerint, általában évente Pipetta: évente négyszer, ( µl: 2%,> 1000 µl: 1%) Termoblokk: minimum évente (+/- 3 o C) Párhuzamos mérések

5 A belső minőség-ellenőrzés (IQC) IQC kártya: Javasolt minimum havonta Követelmény: < 10% Párhuzamos mérésekkel

6 A belső minőség-ellenőrzés (IQC) IQC kártya soron kívül: Kiugró pontatlanság esetén Új mintafajtánál Új pontossági követelmény bevezetésekor Segítő eszközök: Fotométer funkciók, kész standard és addíciós oldatok Termoblokk: T-SET

7 A belső minőség-ellenőrzés (IQC) A reakcióidő jelentősége a fotometriás méréseknél: Színintenzitás Foszfát teszt, négyszögküvettás KOI fotometriás teszt pl. Cl 2, zavarosságon alapuló tesztek, mint szulfát t R t R t R Idő

8 A belső minőség-ellenőrzés (IQC) Az előfordulható hibák (és megelőzésük): Készülékhiba (beépített tesztekkel elkerülhető) Bemérés hiba (verifikálni a pipettákat) Zavaró hatás (standard + standard addíciós mérés) Zavarosság (műszeres kontroll) Eszközök szennyezettsége (standard + standard addíciós mérés) Tartósítási ill. mintaelőkészítési hiba (standard addíció + hasonló mintaelőkészítés) Homogenitási problémák ill. reprezentatív térfogat bemérése (homogenizálás, párhuzamos mérések)

9 A belső minőség-ellenőrzés (IQC) Még egy fontos szempont: A visszakereshetőség Ennek érdekében igen hasznos, ha a mérési eredményen kívül kiegészítő is rögzítésre kerülnek mérésenként: Mintavételi hely Dátum, idő A mintavevő neve A kezelő neve A hígítás Mintatípus Megjegyzés

10 Egy új fejlesztésű fotométer családot mutatunk be, melynek tervezésekor az első szempont a könnyen végrehajtható, műszeresen támogatott minőségellenőrzés volt. A kötelező ellenőrző feladatok végrehajtása mindig annak függvényében történik meg, hogy milyen mértékben állnak rendelkezésre a tevékenységet segítő eszközök

11

12 NANOCOLOR VIS II NANOCOLOR UV / VIS II Spektrofotométerek

13 Innováció Műszaki adatok Használat Tartalom Innováció Műszaki adatok Használat

14 Bemutatás Innováció Műszaki adatok Használat Bemutatás Friss, szembetűnő forma Forradalmi felhasználói élmény Vezető pozíció Önmagyarázó kezelés Interfész és hálózat csatlakozás A jövő okos-fotométerei az MN-től

15 Bemutatás Innováció Műszaki adatok Használat Az új NANOCOLOR UV / VIS II

16 Bemutatás Innováció Műszaki adatok Használat Innovációk: NANOCOLOR UV / VIS II Felhasználót segítő intuitív funkciók Zavarosság mérés: < 1 NTU +NTU-check 2D vonalkód olvasó Csatlakozás rendszerekbe: USB, LAN Saját módszer kalibráció Kiterjedt minőségbiztosítás Színmérés Scan LIMS konfigurátor

17 Innováció Műszaki adatok Használat Paraméter Optika Műszaki adatok Érték Monokromátor Fényforrás Halogén lámpa (látható tartományban) Deutérium lámpa (UV tartományban) Hullámhossz tartomány Hullámhossz pontosság Hullámhossz felbontás Hullámhossz kalibrálás Hullámhossz beállítás Fotometriai tartomány Fotometriai pontosság Hullámhossz szélesség nm ± 1 nm 0,1 nm Automatikus automatikus (vonalkód beolvasásra) és manuális ± 3,0 E ( nm) 0,005 E at 0,0 0,5 E; 1 % at 0,5 2,0 E 2 nm Szórt fény <0,05%

18 Innováció Műszaki adatok Használat Paraméter Zavarosság mérés Küvetta fogadás Érték Nefelometriásan: 0, NTU D=16 mm henger és 2, 10, 20, 40, 50 mm négyszög és különféle átfolyós leszívós küvetták Adat memória 16 GB SDHC; 5000 érték/scan DisKijelző Mérés mód Interfész Mérés Tömeg Update Műszaki adatok 10 -os HD-Display: üveg bevonatos projektívkapacitív érintőképernyő (PCAP) >200 előre programozott teszt és speciális módszer; szabadon programozható saját módszer LAN, RS232, 2 x USB-A, 1 x USB-B Külső fényre érzéketlen, nyitott küvettanyílás 6,5 kg Internetről, díjmentesen, PC vagy USB pendrive

19 Innováció Műszaki adatok Használat A használat A kezés technikája megegyezik az okos telefon ill. tablet kezelésével Használat ujjakkal, érintő-ceruzával, vagy érintő-kesztyűvel A kijelző egyszerűen tisztítható Konzekvens koncepció logikus felépítés

20 Innováció Műszaki adatok Használat Innovatív és okos kezelés 10 -os, 16:9 HD-kijelző Projektív-kapacitív érintőképernyő Ikon alapú, kezelőt segítő rendszer Felhasználóbarát egyszerű használat

21 Innováció Műszaki adatok Használat A kezelési koncepció Önmagyarázó tálca ikonokkal (egyszerű task bar ) Egyértelmű funkciók Világosan ábrázolt státusz A fontos áttekintése egy pillanat alatt

22 Innováció Műszaki adatok Használat Az érintőképernyő: ikonok a nyitólapon Ugrás alaphelyzetbe Ugrás egyet vissza (esc) Háttérkép választás MÉRÉS Beállítások Memória

23 Innováció Műszaki adatok Használat Az érintőképernyő: gyorsbillentyűk a nyitólapon MN teszt mérés indítás szám szerint MN teszt mérés indítás tesztnév szerint Szkennelés indítása Színmérés indítása Alapmérések: faktor, standard, extinkció, kinetika, transzmisszió, zavarosság Különleges módszerek: gyári és saját

24 Innováció Műszaki adatok Használat Magas színvonalú és okos optikai rendszer 2 nm spektrális sávszélesség Referencia-Detektor-Technológia (RDT) Külső fényre nem érzékeny méréstechnika 860 nm LED a zavarosságméréshez 90 (NTU) + NTU-Check Univerzális küvetta-nyílás Biztos és precíz mérési eredmények Clevere Optik

25 Innováció Műszaki adatok Használat Átfogó minőségbiztosítás IQC-card 4 előállítása a készülékben előprogramozott NANOCONTROLstandardok integrált eszköz-inspekció monitoring Végrehajtható IQC: hígítás, dupla-mérés és spike addíció A mérési eredmény biztonsága

26 Innováció Műszaki adatok Használat A minőségbiztosítás menü Fotométer ellenőrzés IQC számláló Standard mérés IQC memória Párhuzamos mérések IQC 4 kártya Hígítási Spike sor addíció FOTOMÉTER ELLENŐRZÉS: Lámpa ellenőrzés Nanocheck Extinkció kontroll Beépített automata hullámhossz-ellenőrzés Szórt fény ellenőrzés S/N jel-teszt

27 Innováció Műszaki adatok Használat A rendszer monitoring részei:

28 Innováció Műszaki adatok Használat Bekapcsoláskor: automata teszt

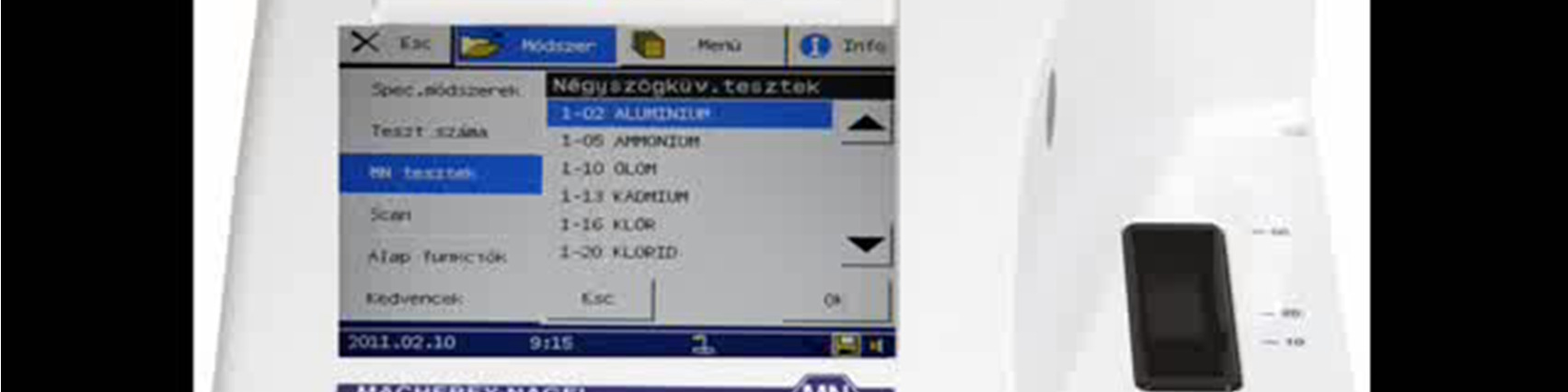

29 Innováció Műszaki adatok Használat A kezelési koncepció Mérés menü

30 Innováció Műszaki adatok Használat Piktogrammos használati utasítások megjelenítése a fotométer képernyőn

31 Innováció Műszaki adatok Használat Miért hasznos az NTU-Check? Matematikai úton nem lehetséges a zavarosság értékkel kompenzálni a fotometriás mérési eredményt, mivel a zavarosságot okozó A részecskék mérési hiba zavaros alakja, formája különböző mintáknál lehet. Az a körülményektől eddigi mérési tapasztalatok azt mutatják, függően hogy 10 30% <10 lehet! NTU zavarosság érték esetében nincsen jelentős mértékű eredménytorzító hatás. NTU-Check: a hibás mérés elkerülésének biztosítása

32 Kalibrálás gyorsan és egyszerűen

33 Mérés maximális támogatással

34 Innováció Műszaki adatok Használat Szállítható: 2015 február A legfontosabb cikkszámok: REF Discription UV / VIS II fotométer (WiFi nélkül) karton dobozban UV / VIS II hordkoffer LAN-kábel (1,5 m) UV / VIS II porvédő takaró További tartozékok külön listán
