3 TARTALOMJEGYZÉK 1. Bevezetés és biztonság Bevezetés Jelzések az Automower fűnyírón Jelzések a használati utasításban Biztonsági utasítások Ismerkedés a géppel Az Automower részei Az Automower működése Keresési módszer Több Automower egy kertben Egy Automower több kertben GPS-kommunikációs egység Telepítés Előkészítés A töltőállomás telepítése Az akkumulátor feltöltése A határolóvezeték telepítése A határolóvezeték csatlakoztatása A telepítés ellenőrzése Kapcsolat létesítése az Automower és a töltőállomás között A vezetőhuzal telepítése A GPS-lopásvédelmi terület aktiválása Használat Lemerült akkumulátor feltöltése Az időmérő használata A GPS-kommunikáció használata Az Automower elindítása Az Automower leállítása Újraindítás Az Automower kikapcsolása A vágási magasság beállítása A vezérlőpanel Gyorsgombok Programgombok Választógombok Számgombok Főkapcsoló Menüfunkciók Főmenü Az Automower menürendszerének áttekintése Parancsok (1) Időmérő (2) Kert (3) Beállítások (4) Telepítési példa Karbantartás Akkumulátor Téli tárolás Szerviz Téli tárolás után Tisztítás Késcsere Szállítás és áthelyezés Hibaelhárítás Hibaüzenetek Hibajelenségek Műszaki adatok Környezetvédelemi információ EU megfelelőségi nyilatkozat magyar 3

4 TARTALOMJEGYZÉK A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján, külsején és működésén előzetes tájékoztatás nélkül változtasson. 4 magyar

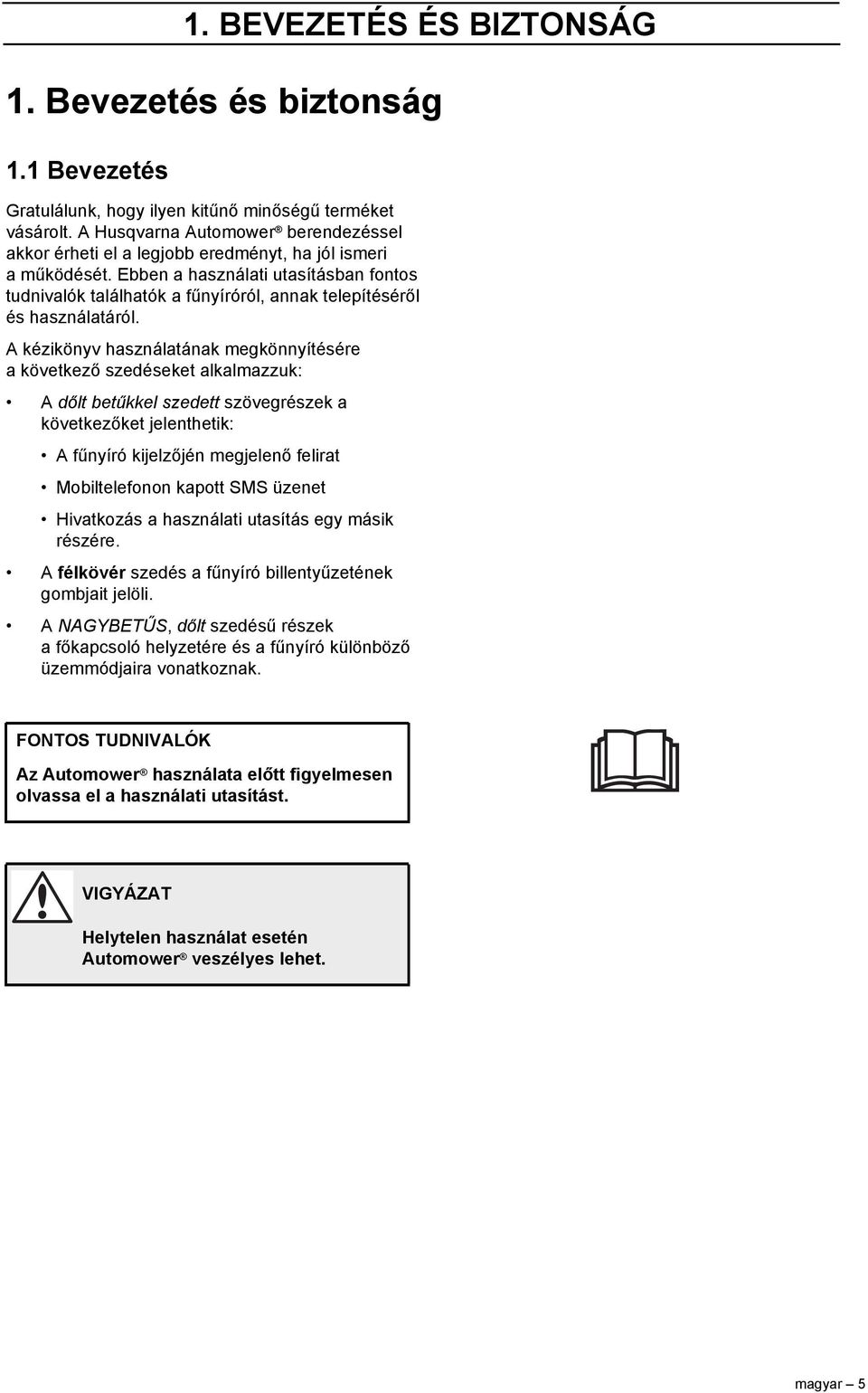

5 1. BEVEZETÉS ÉS BIZTONSÁG 1. Bevezetés és biztonság 1.1 Bevezetés Gratulálunk, hogy ilyen kitűnő minőségű terméket vásárolt. A Husqvarna Automower berendezéssel akkor érheti el a legjobb eredményt, ha jól ismeri aműködését. Ebben a használati utasításban fontos tudnivalók találhatók a fűnyíróról, annak telepítéséről és használatáról. A kézikönyv használatának megkönnyítésére a következő szedéseket alkalmazzuk: A dőlt betűkkel szedett szövegrészek a következőket jelenthetik: A fűnyíró kijelzőjén megjelenő felirat Mobiltelefonon kapott SMS üzenet Hivatkozás a használati utasítás egy másik részére. A félkövér szedés a fűnyíró billentyűzetének gombjait jelöli. A NAGYBETŰS, dőlt szedésű részek afőkapcsoló helyzetére és a fűnyíró különböző üzemmódjaira vonatkoznak. FONTOS TUDNIVALÓK Az Automower használata előtt figyelmesen olvassa el a használati utasítást. VIGYÁZAT Helytelen használat esetén Automower veszélyes lehet. magyar 5

6 1. BEVEZETÉS ÉS BIZTONSÁG 1.2 Jelzések az Automower fűnyírón Az itt ismertetett jelzések a fűnyírón láthatók. Alaposan ismerkedjen meg velük és jelentésükkel. Az Automower használata előtt figyelmesen olvassa el a használati utasítást. A fűnyíró biztonságos és hatékony használata érdekében gondosan szem előtt kell tartani a használati utasításban olvasható figyelmeztetéseket és biztonsági utasításokat. Az Automower indításához ON (bekapcsolt) helyzetbe kell állítani a főkapcsolót, és meg kell adni a megfelelő PIN kódot. Az ellenőrzési és karbantartási műveletek során a főkapcsolónak mindig OFF (kikapcsolt) helyzetben kell lennie. Tartsa távol kezét és lábát a forgó késektől. Soha ne nyúljon, illetve ne helyezze lábát a gép burkolatának közelébe vagy az alá, amikor az Automower működésben van. Ne üljön fel a fűnyíróra. A környezet zajszennyezése. A gép zajkibocsátása a Műszaki adatok című fejezetben és a címkén szerepel. A termék megfelel az EU vonatkozó irányelveinek. A termék az FCC elírásainak megfelelen tesztelt komponenseket tartalmaz (a teljes terméket nem tesztelték). Az élettartama végére ért gépet tilos a normál háztartási hulladékba dobni. Gondoskodjon a termék újrahasznosításáról a helyi törvényi elírásoknak megfelelen. Soha ne használjon folyóvizet a robotfnyíró tisztításához. 6 magyar

7 1. BEVEZETÉS ÉS BIZTONSÁG 1.3 Jelzések a használati utasításban Az itt ismertetett jelzések a használati utasításban találhatók. Alaposan ismerkedjen meg velük és jelentésükkel. Az ellenőrzési és karbantartási műveletek során afőkapcsolónak mindig OFF (kikapcsolt) helyzetben kell lennie. OFF Viseljen mindig védőkesztyűt, amikor a fűnyíró alvázával dolgozik. Az Automower tisztításához ne használjon nagynyomású vízsugarat, de még csak folyóvizet sem. Figyelmeztető keret, amely személyi sérülés veszélyét jelzi, különösen az utasítások be nem tartása esetén. VIGYÁZAT Xxxxxx xxxxx xxxx xxxx xxxxx xxx. Tájékoztató keret, amely anyagi kár veszélyét jelzi, különösen az utasítások be nem tartása esetén. Abban az esetben is ilyen keret látható, ha fennáll a felhasználói hiba veszélye. FONTOS TUDNIVALÓK Xxxxxx xxxxx xxxx xxxx xxxxx xxx. magyar 7

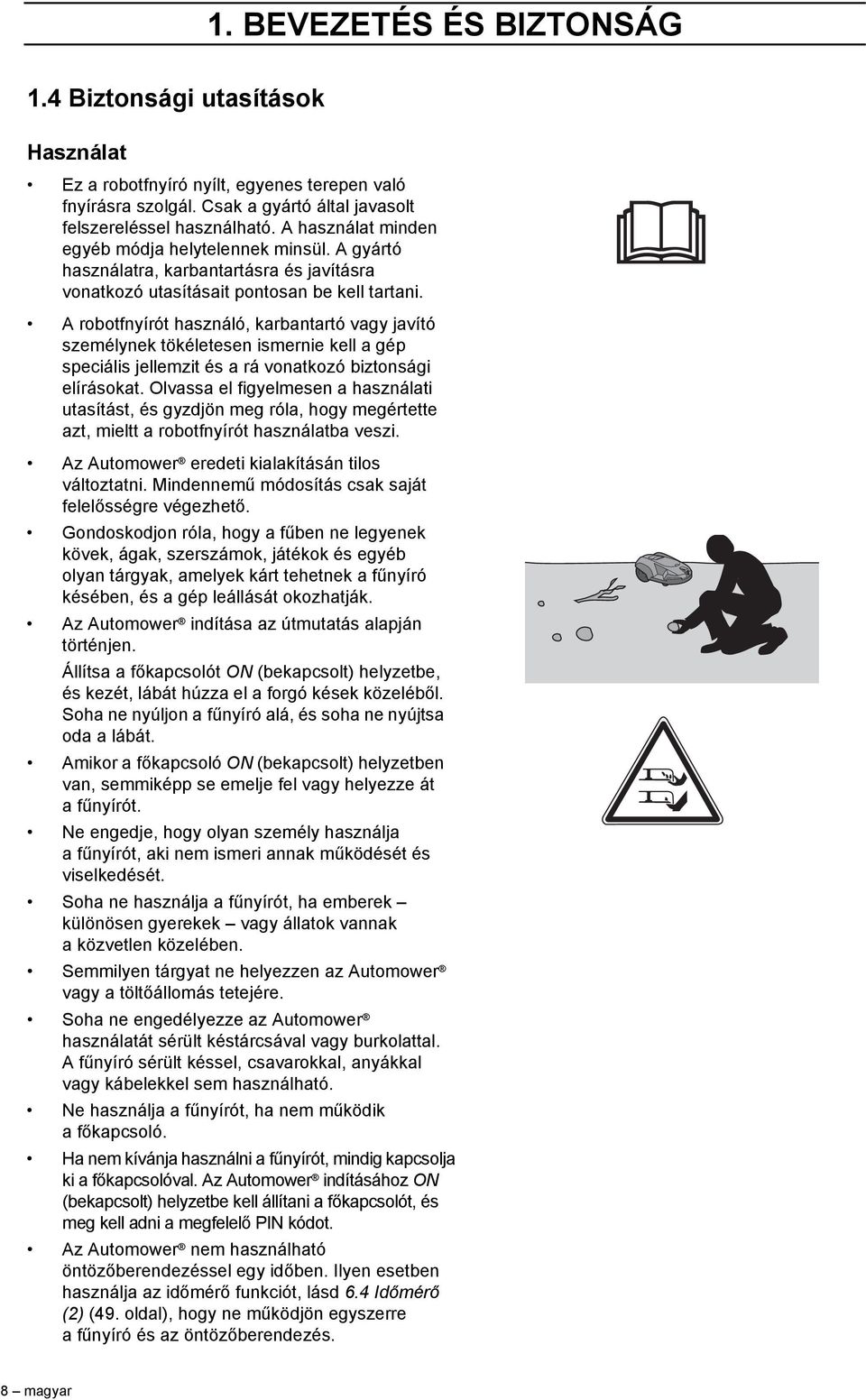

8 1. BEVEZETÉS ÉS BIZTONSÁG 1.4 Biztonsági utasítások Használat Ez a robotfnyíró nyílt, egyenes terepen való fnyírásra szolgál. Csak a gyártó által javasolt felszereléssel használható. A használat minden egyéb módja helytelennek minsül. A gyártó használatra, karbantartásra és javításra vonatkozó utasításait pontosan be kell tartani. A robotfnyírót használó, karbantartó vagy javító személynek tökéletesen ismernie kell a gép speciális jellemzit és a rá vonatkozó biztonsági elírásokat. Olvassa el figyelmesen a használati utasítást, és gyzdjön meg róla, hogy megértette azt, mieltt a robotfnyírót használatba veszi. Az Automower eredeti kialakításán tilos változtatni. Mindennemű módosítás csak saját felelősségre végezhető. Gondoskodjon róla, hogy a fűben ne legyenek kövek, ágak, szerszámok, játékok és egyéb olyan tárgyak, amelyek kárt tehetnek a fűnyíró késében, és a gép leállását okozhatják. Az Automower indítása az útmutatás alapján történjen. Állítsa a főkapcsolót ON (bekapcsolt) helyzetbe, és kezét, lábát húzza el a forgó kések közeléből. Soha ne nyúljon a fűnyíró alá, és soha ne nyújtsa oda a lábát. Amikor a főkapcsoló ON (bekapcsolt) helyzetben van, semmiképp se emelje fel vagy helyezze át afűnyírót. Ne engedje, hogy olyan személy használja afűnyírót, aki nem ismeri annak működését és viselkedését. Soha ne használja a fűnyírót, ha emberek különösen gyerekek vagy állatok vannak a közvetlen közelében. Semmilyen tárgyat ne helyezzen az Automower vagy a töltőállomás tetejére. Soha ne engedélyezze az Automower használatát sérült késtárcsával vagy burkolattal. Afűnyíró sérült késsel, csavarokkal, anyákkal vagy kábelekkel sem használható. Ne használja a fűnyírót, ha nem működik afőkapcsoló. Ha nem kívánja használni a fűnyírót, mindig kapcsolja ki a főkapcsolóval. Az Automower indításához ON (bekapcsolt) helyzetbe kell állítani a főkapcsolót, és meg kell adni a megfelelő PIN kódot. Az Automower nem használható öntözőberendezéssel egy időben. Ilyen esetben használja az időmérő funkciót, lásd 6.4 Időmérő (2) (49. oldal), hogy ne működjön egyszerre afűnyíró és az öntözőberendezés. 8 magyar

9 1. BEVEZETÉS ÉS BIZTONSÁG Szállítás Az Automower nagyobb távolságra történő szállításához a gép eredeti csomagolását kell használni. Biztonságos mozgás a munkaterületen és onnan kifelé: 1. Nyomja meg a STOP gombot a fűnyíró leállításához. Ha be van kapcsolva a lopásgátló riasztó (59. oldal), akkor nyissa fel a napelemtáblát a hátsó szélén található bevágásnál fogva, és írja be a PIN kód első számjegyét. A négyjegyű PIN kódot a fűnyíró első indításakor választhatja ki (31. oldal). 2. Ha szeretné áthelyezni a fűnyírót, állítsa afőkapcsolót OFF (kikapcsolt) helyzetbe. 3. Vigye a fűnyírót a kívánt helyre, a hátulján lévő fogantyúnál fogva. Úgy tartsa a fűnyírót, hogy a késtárcsa kifelé nézzen, ne Ön felé. Karbantartás VIGYÁZAT Ha a tetejére fekteti a fűnyírót, afőkapcsolónak feltétlenül OFF (kikapcsolt) helyzetben kell lennie. A főkapcsolónak a fűnyíró alvázán végzett mindenfajta munka (pl. tisztítás, késcsere) során OFF (kikapcsolt) helyzetben kell lennie. ON OFF Hetente vizsgálja meg a fűnyírót, és cserélje ki az esetleges sérült vagy elhasználódott alkatrészeket. Különösen azt ellenőrizze, hogy nem sérült-e a késtárcsa és a kések. Ha késcsere szükséges, akkor egyszerre cserélje az összes kést és csavart, hogy a forgó alkatrészek ki legyenek egyensúlyozva, lásd 8. Karbantartás (66. oldal). magyar 9

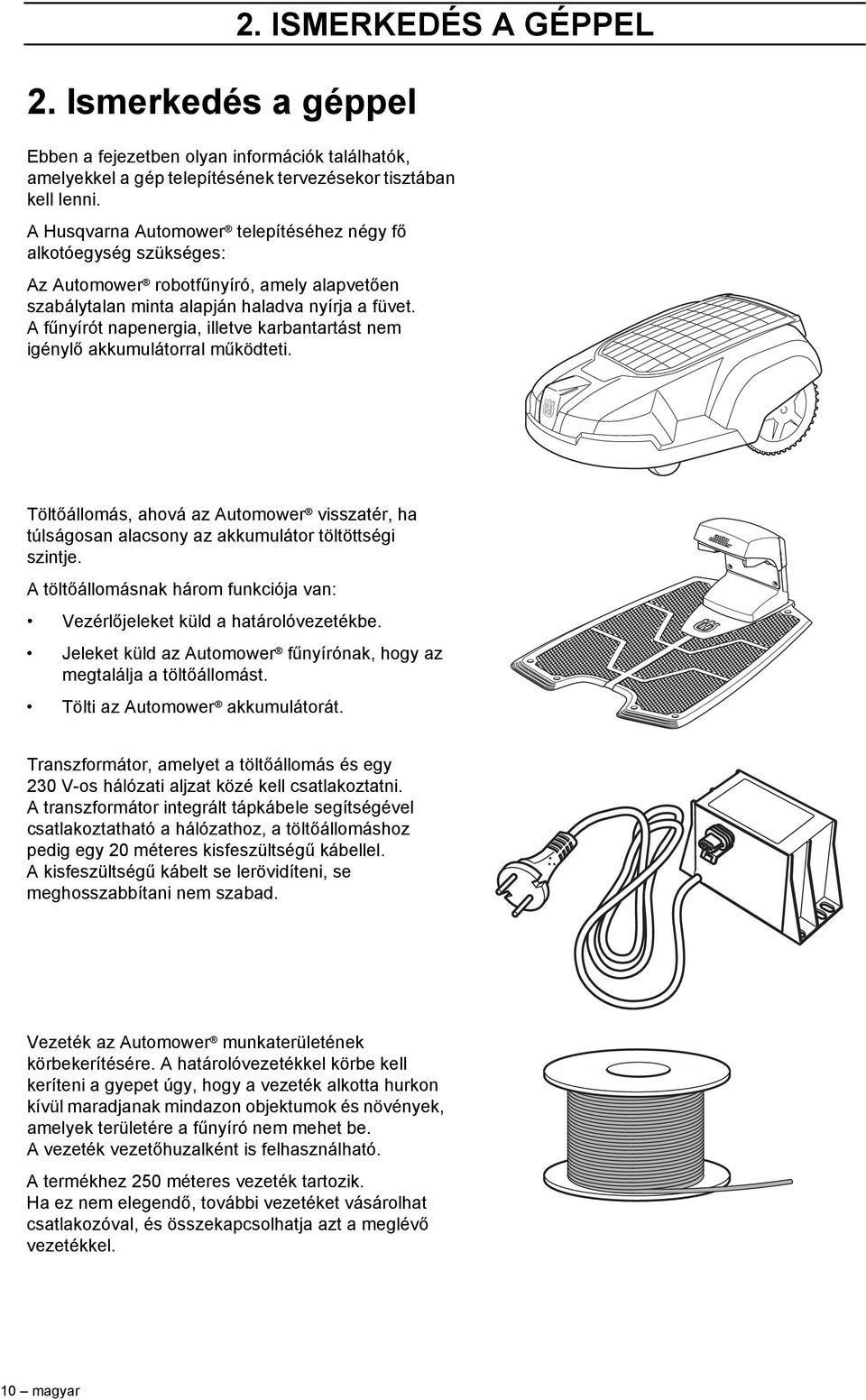

10 2. Ismerkedés a géppel 2. ISMERKEDÉS A GÉPPEL Ebben a fejezetben olyan információk találhatók, amelyekkel a gép telepítésének tervezésekor tisztában kell lenni. A Husqvarna Automower telepítéséhez négy fő alkotóegység szükséges: Az Automower robotfűnyíró, amely alapvetően szabálytalan minta alapján haladva nyírja a füvet. Afűnyírót napenergia, illetve karbantartást nem igénylő akkumulátorral működteti. Töltőállomás, ahová az Automower visszatér, ha túlságosan alacsony az akkumulátor töltöttségi szintje. A töltőállomásnak három funkciója van: Vezérlőjeleket küld a határolóvezetékbe. Jeleket küld az Automower fűnyírónak, hogy az megtalálja a töltőállomást. Tölti az Automower akkumulátorát. Transzformátor, amelyet a töltőállomás és egy 230 V-os hálózati aljzat közé kell csatlakoztatni. A transzformátor integrált tápkábele segítségével csatlakoztatható a hálózathoz, a töltőállomáshoz pedig egy 20 méteres kisfeszültségű kábellel. A kisfeszültségű kábelt se lerövidíteni, se meghosszabbítani nem szabad. Vezeték az Automower munkaterületének körbekerítésére. A határolóvezetékkel körbe kell keríteni a gyepet úgy, hogy a vezeték alkotta hurkon kívül maradjanak mindazon objektumok és növények, amelyek területére a fűnyíró nem mehet be. A vezeték vezetőhuzalként is felhasználható. A termékhez 250 méteres vezeték tartozik. Ha ez nem elegendő, további vezetéket vásárolhat csatlakozóval, és összekapcsolhatja azt a meglévő vezetékkel. 10 magyar

11 2. ISMERKEDÉS A GÉPPEL 2.1 Az Automower részei Az ábrán látható számok a következőket jelölik: 1. Töltőérintkező 2. Napelemtábla 3. A vágásimagasság-szabályozó fedele 4. Első kerék 5. Meghajtókerék 6. Burkolat 7. STOP gomb 8. Billentyűzet 9. Kijelző 10. Főkapcsoló 11. Fogantyú 12. Vázszekrény (elektronika, akkumulátor, motorok) 13. Védőlemez 14. Késtárcsa 15. Töltőállomás 16. Érintkezősávok 17. A határolóvezeték működésjelző lámpája 18. Hurokvezeték körülhatárolásra és megvezetésre 19. Transzformátor hálózati csatlakozókábellel 20. Kisfeszültségű kábel 21. Szegek 22. Hurokvezeték-csatlakozó 23. Szegek a töltőállomás rögzítéséhez 24. Mérőléc a határolóvezeték lefektetésének megkönnyítéséhez 25. Forrasztás nélküli csatoló a hurokvezetékhez 26. Használati utasítás magyar 11

12 2. ISMERKEDÉS A GÉPPEL 2.2 Az Automower működése Kapacitás Az Automower Solar Hybrid használata legfeljebb 2200 m 2 -es gyepfelületen ajánlott. Hogy a Solar Hybrid milyen méretű területen végzi el afűnyírást, az elsősorban a napsütéstől, valamint a kések állapotától, a fű típusától, növekedési sebességétől és nedvességétől függ. A kert alakja is lényeges. Ha a kertet főként összefüggő gyepfelületek alkotják, akkor az Automower nagyobb hatékonysággal tud dolgozni, ellentétben az olyan kertekkel, ahol a kis füves részeket fák, virágágyak, utak választják el egymástól. A Solar Hybrid elsősorban nappali használatra szolgál, mert így a napelempanelnek köszönhetően nagyobb lesz a berendezés kapacitása, meghosszabbodik az akkumulátor élettartama, és csökken a fogyasztás. 12 órányi, kizárólag nappali működéssel a Solar Hybrid a napsütés mennyiségétől és a kert típusától függően akár mintegy 1300 m 2 -es területen is el tudja végezni a fűnyírást. A nyírási és a töltési idő egyebek mellett a környezeti hőmérséklettől függ. 25 C-os hőmérséklet alatt a teljesen feltöltött Automower Solar Hybrid körülbelül percen át tud füvet nyírni, a napsütés mennyiségétől, az akkumulátor korától és a fű vastagságától függően. Ezt követően a fűnyíró percig töltődik. 25 C felett a nyírási és a feltöltési idő fokozatosan rövidül. A fűnyírás technikája Az Automower által használt fűnyírási rendszer hatékony és energiatakarékos elven alapul. A megszokott fűnyírókkal ellentétben az Automower valóban vágja, nem pedig roncsolja a füvet. A fűnyírót száraz időben érdemes használni, így érhető el vele a legjobb eredmény. Az Automower szükség esetén esőben is használható, a nedves fű azonban könnyen felhalmozódhat a fűnyíróra rakódva, illetve nagyobb a veszélye, hogy a gép megcsúszik a meredek lejtőkön. A tartozékként kapható Automower keréktisztító kefe segítségével tisztán tarthatja a meghajtókerekeket, javítva a tapadásukat. Ha villámlás fenyeget, az Automower nem maradhat atöltőállomásban. Ha zivatar közeleg, húzza ki az aljzatból a 230 V-os dugaszt, és válassza le a határolóvezetéket a töltőállomásról. Optimális fűnyírás csak jó állapotban lévő késekkel végezhető. Annak érdekében, hogy a kések a lehető leghosszabb ideig megőrizzék élességüket, fontos a gyepfelületről eltakarítani az ágakat, kis köveket és egyéb tárgyakat. Az optimális nyírás érdekében rendszeresen cseréljen kést. A késcsere egyszer mvelet. Lásd 8.6 Késcsere. 12 magyar

13 2. ISMERKEDÉS A GÉPPEL Munkamódszer Az Automower automatikusan nyírja a füvet. A gép felváltva dolgozik és töltődik. Atöltőállomás által kibocsátott jeleket az Automower 6-7 méteres távolságból érzékeli. A gép akkor kezdi keresni a töltőállomást, ha túlságosan lemerül az akkumulátora. Az Automower atöltőállomás keresésekor nem nyírja a füvet. Az Automower atöltőállomás megtalálásához a következő három keresési módszer közül használ egyet vagy többet: szabálytalan, határolóvezetékkövetés, vezetőhuzal-követés. További tudnivalók a keresési módszerekről: 2.3 Keresési módszer (15. oldal) és Visszatérés követés (3-2-2) (54. oldal). Az akkumulátor feltöltését követően a fűnyíró kitolat atöltőállomásból, megfordul, és a os távozási szektoron belül egy véletlenszerűen kiválasztott irányba indulva távozik. Ha szeretné megkönnyíteni az Automower számára a kert valamennyi részének megtalálását, beállíthatja, merre induljon a fűnyíró atöltőállomástól, lásd 6.5 Kert (3) (51. oldal). Ha az Automower akadályba ütközik, akkor rövid tolatás után új irányt választ. Az Automower két érzékelője (egy elöl, egy hátul) érzékeli, ha a fűnyíró megközelíti a határolóvezetéket. Az Automower legfeljebb 27 centiméterrel fut túl a határolóvezetéken, majd elfordul. A túlfutási távolság módosítható, lásd Meghajtás vez. (3-4-2) (57. oldal). A felső perem hátsó részén található STOP gomb elsősorban a működésben lévő fűnyíró leállítására szolgál. A STOP gomb megnyomása esetén felnyitható a napelempanel, amely alatt a vezérlőpanel helyezkedik el. Amíg a fedél nyitva van, a STOP gomb lenyomott állapotban marad, gátolva a fűnyíró elindítását. magyar 13

14 2. ISMERKEDÉS A GÉPPEL Az Automower valamennyi beállítása a napelempanel alatt elhelyezkedő vezérlőpanel segítségével kezelhető. A főkapcsoló ugyancsak a vezérlőpanelen található. Amikor első ízben állítja a főkapcsolót ON (bekapcsolt) helyzetbe, megkezdődik az indítási műveletsor, amely a következőkből áll: a nyelv, az idő- és a dátumformátum, valamint a négyjegyű PIN kód kiválasztása, továbbá az idő és a dátum beállítása (31. oldal). A továbbiakban az itt kiválasztott PIN kódot kell majd megadnia minden egyes alkalommal, amikor afőkapcsolót ON (bekapcsolt) helyzetbe állítja. Ez az Időzár (4-1-2) elnevezésű lopásmegelőző funkció alapértelmezés szerint be van kapcsolva. Ennek a funkciónak köszönhetően a fűnyíró a megadott számú nap elteltével leáll, és csak a helyes PIN megadása után folytatja a munkát. A funkció tetszés szerint kikapcsolható vagy módosítható. Az Időzár (4-1-2) funkcióról további tudnivalókat az 58. oldalon találhat. Az Automower energiamegtakarítás céljából alvó üzemmódba léphet. Ilyenkor a vezérlőpanel kijelzője teljesen elsötétül. Az alvó üzemmód akkor kapcsol be, ha a fűnyírót a STOP gomb megnyomása, illetve a napelempanel felnyitása után 25 percig nem kapcsolják be. A fűnyíró munka vagy töltés közben bekövetkező hiba esetén is alvó üzemmódba kapcsolhat, amennyiben azt nem hárítják el 25 percen belül. Az Automower ezek után a STOP gomb megnyomásával aktiválható. Mozgásminta A fűnyíró mozgásmintája szabálytalan, a mozgást maga az Automower határozza meg. A mozgásminták nem ismétlődnek. A nyírási rendszer azt jelenti, hogy a gép egyenletesen, nyírási vonalak nélkül nyír. Ha az Automower olyan területre ér, ahol az érzékelői szerint az előzőnél hosszabb a fű, akkor megváltoztathatja a mozgásmintát. Négyzetes minta szerint folyathatja a munkát, hogy szisztematikusabban nyírjon. A négyzetes minta szerint végzett nyírás elnevezése szögletes vágás. Az Automower csak akkor kezdi el a szögletes vágást, ha már legalább 6 órája üzemben van. 14 magyar

15 2. ISMERKEDÉS A GÉPPEL 2.3 Keresési módszer Beállítható, hogy az Automower a három keresési módszer közül melyiket használja a töltőállomás kereséséhez. A keresés optimalizálása érdekében a beállításokban a három keresési módszer kombinálható. A kert alakjától függ, hogy mely keresési módszerek lesznek megfelelőek. 1. keresési módszer: szabálytalan Az Automower szabálytalan pályán halad, amíg meg nem találja a töltőállomást. Ez a keresési módszer a legjobb akkor, ha nyitott gyepről van szó, és a kertben nincsenek keskeny (kb. 3 méternél keskenyebb) átjárók. A módszer előnye, hogy nem áll fenn a veszélye annak, hogy a fűnyíró látható nyomot hagy a fűben. A hátránya az, hogy a keresés ideje valamivel hosszabb. 2. keresési módszer: határolóvezeték követése Az Automower szabálytalan pályán halad, amíg a határolóvezetékhez nem érkezik. Ezek után a határolóvezeték mentén jut el a töltőállomáshoz. Ez a keresési módszer a legjobb akkor, ha nyitott gyepről van szó, a kertben széles (kb. 3 méternél szélesebb) átjárók vannak, szigetek pedig nincsenek (legfeljebb egy kisebb). A módszer előnye, hogy a keresés általában rövid időt vesz igénybe. A hátránya az, hogy a fűnyíró nyomot hagyhat a fűben. Ugyancsak problémát okozhatnak a keskeny átjárók vagy a nagyszámú sziget, pl. bokrok. Az Automower kb. kétszer kerüli meg a bokrokat, ami hosszú időt vesz igénybe, és nyomok alakulnak ki. 3. keresési módszer: Vezetőhuzal követése Az Automower szabálytalan pályán halad, amíg a vezetőhuzalhoz nem érkezik. Ezek után a vezetőhuzal mentén jut el a töltőállomáshoz. A vezetőhuzal egy további vezeték, amely atöltőállomástól húzódik a munkaterület egy távolabbi pontja felé (vagy egy keskeny átjárón keresztül), és a vége a határolóvezetékhez csatlakozik. A Solar Hybrid típus esetében két vezetőhuzal is telepíthető. További tudnivalók: 3.8 A vezetőhuzal telepítése (32. oldal). Ez a keresési módszer a legjobb, ha a kertben több nagyméretű sziget, keskeny átjárók, illetve meredek lejtők vannak. A módszer előnye, hogy a keresés általában rövid időt vesz igénybe. A hátránya az, hogy a fűnyíró a vezetőhuzal mentén nyomot hagyhat a fűben. magyar 15

16 2. ISMERKEDÉS A GÉPPEL 2.4 Több Automower egy kertben Ha több Automower fűnyírót telepít egyazon gyepterületre, akkor mindegyiknek saját PIN kóddal kell rendelkeznie. Minden egyes fűnyíró esetében teljes telepítés szükséges, beleértve a töltőállomást is. A különböző telepítésekhez tartozó határolóvezetékek egymás mellett futhatnak. További tájékoztatással a szakkereskedő szolgálhat. 2.5 Egy Automower több kertben Egyazon Automower több kertben is használható, de mindegyik kertben külön töltőállomásra és határolóvezetékre van szükség. A fűnyíró így minden kertben azonos PIN kódot használhat. További tájékoztatással a szakkereskedő szolgálhat. 2.6 GPS-kommunikációs egység Az Automower GPS-kommunikációs egységének két fő funkciója van; 1. Az SMS funkciónak köszönhetően távolról is kommunikálhat a fűnyíróval SMS üzenetek segítségével. Így szükség esetén távolról indíthatja el vagy állíthatja le a gépet, illetve módosíthatja a beállításokat. Ha a gépnek le kellett állítania a munkát, akkor SMS-t küld. 2. A GPS-lopásvédelem az Automower fokozott védelmét és ellenőrzését teszi lehetővé. Ha a gépet kiviszik az előre beállított területről, akkor SMS üzenetben riasztást küld. Az Automower újabb SMS-ekben a megváltozott helyadatait is elküldi. Az üzenetben kapott helyadatok megadásával a mozgás online térképszolgáltatással követhető. 16 magyar

17 3. TELEPÍTÉS 3. Telepítés Ez a fejezet a Husqvarna Automower telepítésével foglalkozik. A telepítés előtt olvassa el az előző fejezetet: 2. Ismerkedés a géppel. Mielőtt megkezdené a telepítést, a jelen fejezetet is olvassa végig. A telepítés módja kihat az Automower működésére. Fontos tehát gondosan megtervezni a telepítést. Megkönnyíti a tervezést, ha vázlatot készít a munkaterületről, feltüntetve az akadályokat. Így könnyebb átgondolni, milyen lenne a töltőállomás, a határolóvezeték és az esetleges vezetőhuzal ideális elhelyezése. Rajzolja be a vázlatra, merre húzza majd a határolóvezetéket és az esetleges vezetőhuzalt. A telepítés a következő lépésekből áll: 3.1 Előkészítés. 3.2 A töltőállomás telepítése. 3.3 Az akkumulátor feltöltése. 3.4 A határolóvezeték telepítése. 3.5 A határolóvezeték csatlakoztatása. 3.6 A telepítés ellenőrzése. 3.7 Kapcsolat létesítése az Automower és atöltőállomás között. 3.8 A vezetőhuzal telepítése. Az Automower teljes beindításához el kell helyezni és csatlakoztatni kell a töltőállomást, csatlakoztatni kell a határolóvezetéket, és a kapcsolatot kell létesíteni afűnyíró és a töltőállomás között. Ha a határolóvezeték teljes telepítése nélkül szeretné beindítani a gépet, húzhat köré egy ideiglenes rövid hurkot. 3.1 Előkészítés 1. Ha a munkaterületen 10 cm-nél magasabb a fű, akkor nyírja le hagyományos fűnyíróval, majd takarítsa össze a nyiradékot. 2. A telepítés megkezdése minden lépést figyelmesen olvasson el. 3. Ellenőrizze, minden megvan-e a telepítéshez: A zárójelben szereplő számok hivatkozások a következőre: 2.1 Az Automower részei (11. oldal). Használati utasítás (26) Automower Töltőállomás (15) Hurokvezeték határolásra és vezetésre (18) magyar 17

18 3. TELEPÍTÉS Transzformátor (19) Kisfeszültségű kábel (20) Szegek (21) Hurokvezeték-csatlakozó (22) Szegek (23) Mérőléc (24) Forrasztás nélküli csatoló a hurokvezetékhez (25) A telepítéshez szükség lesz még egy kalapácsra (Műanyag) kalapács a szegek leszúrásának megkönnyítésére Kombinált fogó a határolóhuzal vágásához és a csatlakozóegységek összenyomásához. Gyepszegélyvágó/egyenes ásó, amennyiben a határolóhuzalt beássa a földbe. 3.2 A töltőállomás telepítése A töltőállomás ideális elhelyezése A töltállomás helyének meghatározásakor vegye figyelembe a következ szempontokat: A töltállomás eltt 3 méteres szabad területnek kell maradnia. Legyen a közelben egy konnektor. A mellékelt kisfeszültség kábel hossza 20ţm. A töltállomás vízszintes felületen álljon. Víz elleni védelem (például öntözés esetén). Védelem a közvetlen napfénytl. Ha a munkaterület ersen lejts, akkor a töltállomás az alsó részre kerüljön. Esetleg szükséges lehet olyan helyet választani, ahol illetéktelen személy nem látja a töltállomást. Esztétikai követelmények A töltőállomás elhelyezésével kapcsolatban itt találhat jó példákat: 7. Telepítési példa (62. oldal). Ha vezetőhuzalt is kíván telepíteni, akkor atöltőállomás helyének kiválasztása előtt olvassa el a következő szakaszt: 3.8 A vezetőhuzal telepítése (32. oldal). 18 magyar

19 3. TELEPÍTÉS A töltőállomást úgy kell elhelyezni, hogy elegendő (legalább 3 méteres) szabad terület legyen előtte. Ugyanakkor a munkaterület közepe táján kell neki helyet találni, hogy az Automower könnyen megtalálja a töltőállomást, és könnyen elérje a munkaterület minden részét. Tanácsos a töltőállomást árnyékos helyre tenni. Az akkumulátort a kímélése érdekében a lehető legalacsonyabb környezeti hőmérsékleten kell tölteni. A töltőállomásnak vízszintesközeli helyzetben kell állnia. A magasságkülönbség a töltőállomás elejénél és végénél nem haladhatja meg az 5 cm-t. A töltőállomást úgy kell elhelyezni, hogy az alsó lemeze ne hajoljon meg. A töltőállomás elhelyezésekor vegye figyelembe a hálózati aljzat távolságát. A töltőállomást a kisfeszültségű kábel és a transzformátor segítségével kell egy 230 V-os hálózati aljzathoz csatlakoztatni. A mellékelt kisfeszültségű kábel hossza 20 m. Tipp: A kisfeszültségű kábel a munkaterületen is húzódhat. Vagy szegekkel kell rögzíteni, vagy be kell ásni a talajba. A töltőállomás számára olykor jobb helyet is lehet találni a házfal vagy a legközelebbi hálózati aljzat környékénél. FONTOS TUDNIVALÓK A kisfeszültségű kábelt semmilyen körülmények között sem szabad lerövidíteni vagy meghosszabbítani. A transzformátort jól szellőző, közvetlen napfénytől védett helyre kell elhelyezni. Hasznos továbbá a transzformátort fedett helyre tenni. FONTOS TUDNIVALÓK A transzformátor hálózati csatlakozókábele nem cserélhető. A kábel sérülése esetén a transzformátort le kell selejtezni, és egy újat kell beszerezni. A transzformátor hálózati csatlakoztatásához ajánlott életvédelmi földzárlat-megszakítót használni. magyar 19

20 3. TELEPÍTÉS Ne helyezze a töltőállomást a munkaterület sarkába, se beugrásba. Ne helyezze a töltőállomást keskeny (kb. 3 méternél keskenyebb) átjáróba. Ne állítsa olyan helyre a töltőállomást, ahol a fűnyíró a hátulja felől 3 méternél jobban megközelítheti (például egy keskeny beszögellés oldalába). Afűnyíró így nehezebben találja meg a töltőállomást. A töltőállomás telepítése és csatlakoztatása 1. Állítsa a töltőállomást a megfelelő helyre. 2. Rögzítse a töltőállomást a talajhoz a mellékelt szegekkel. FONTOS TUDNIVALÓK A töltőállomás alsó lemezén nem szabad további lyukat fúrni. A rögzítéshez a meglévő lyukakat kell felhasználni. 20 magyar

21 3. TELEPÍTÉS 3. Csatlakoztassa a kisfeszültségű kábelt atöltőállomáshoz. Kizárólag eredeti kábelt és transzformátort használjon. 4. Csatlakoztassa a kisfeszültségű kábelt a transzformátorhoz. A csatlakoztatás kissé nehézkes lehet, ugyanis a csatlakozók vízhatlanok. 5. Csatlakoztassa a transzformátor tápkábelét egy 230 V-os hálózati aljzathoz. Javasolt életvédelmi földzárlat-megszakítót használni. FONTOS TUDNIVALÓK Ne lépjen rá a töltőállomás alsó lemezére. 3.3 Az akkumulátor feltöltése Az Automower fűnyírót feltöltetlen akkumulátorral szállítjuk. A töltőállomás csatlakoztatása után az akkumulátor feltölthető. 1. A főkapcsolót állítsa ON (bekapcsolt) helyzetbe. 2. Helyezze az Automower fűnyírót atöltőállomásba, hogy töltődjön az akkumulátor, miközben lefekteti a határolóvezetéket. A teljesen lemerült akkumulátor teljes feltöltése 1 2 órát vesz igénybe. FONTOS TUDNIVALÓK Az Automower nem használható, amíg a telepítés be nem fejeződött. magyar 21

22 3. TELEPÍTÉS 3.4 A határolóvezeték telepítése A határolóvezeték a következő módszerek egyikével telepíthető: A vezeték szegek segítségével történő rögzítésével a talajhoz. Javasolt a határolóvezetéket először szegekkel rögzíteni, így néhány hetes használat után korrigálni lehet a vezeték vonalát. A vezeték beásásával a talajba. A határolóvezetéket javasolt a föld alatt vezetni, ha szeretné a gyepet gereblyézni. A két módszer szükség esetén ötvözhető a határolóvezeték egyik részét a talajba süllyesztve, a másik részét pedig szegekkel rögzítve. A határolóvezeték ideális elhelyezése A határolóvezeték elhelyezésére a következő szabályok vonatkoznak: A vezetéknek hurkot kell képeznie az. Automower munkaterülete körül. Kizárólag az eredeti határolóvezetéket használja. Ennek a minőségi szigeteléssel ellátott vezetéknek olyan a kialakítása, hogy elviselje a talaj nedvességét. A vezeték távolsága a munkaterület minden pontjától legfeljebb 35 méter legyen. A határolóvezeték lehetőleg ne legyen hosszabb 500 méternél. Ha hosszabb, de legfeljebb 800 méteres határolóvezetékre van szükség, akkor javasolt jelerősítőt használni, amely tartozékként megvásárolható. A határolóvezetéknek a munkaterület határainak vonalától függően különböző távolságban kell futnia az akadályoktól. Az alábbi ábrán látható, hogyan kell a vezetékkel körbekeríteni a munkaterületet és az akadályokat. 22 magyar

23 3. TELEPÍTÉS A munkaterület határai Ha a munkaterületet egy magas akadály, például fal vagy kerítés határolja, a határolóvezetéket az akadálytól 35 cm-es távolságban kell lefektetni. Ezzel megelőzhető, hogy az Automower nekiütközzön az akadálynak, csökkentve a burkolat kopását. 35 cm Ha a munkaterület határát egy kisebb árok, például egy virágágy vagy egy kisebb emelkedés, például földpadka (3-5 cm) képezi, akkor a határolóvezeték a határ vonalától 30 cm-es távolságban húzódjon a munkaterületen belül. A kerék így nem fut bele az árokba, illetve nem fut fel a padkára. 30cm Ha a munkaterületet sima út vagy egyéb, a gyepfelülettel azonos szinten lévő terület szegélyezi, akkor az Automower valamelyest túlfuthat a határon. Ilyenkor a határolóvezetéket a határ vonalától 10 cm-es távolságra helyezzük, a munkaterületen belülre. 10 cm Ha a munkaterületet a gyepfelülettel egy szinten futó, burkolólappal borított sima út osztja ketté, akkor az Automower áthaladhat rajta. Előnyös lehet a határolóvezetéket a burkolólapok alá fektetni. Ugyancsak jó megoldás a határolóvezetéknek a burkolólapok közötti hézagokban történő vezetése. Fontos: A fűnyírónak nem szabad kavicsos útra vagy hasonló területre kifutnia, mert megsérülhetnek a kései. FONTOS TUDNIVALÓK Ha a munkaterületet víz, lejtő vagy szakadék szegélyezi, a határolóvezetéket kerítéssel vagy hasonló megoldással kell helyettesíteni. Ennek legalább 15 cm legyen a magassága. Ezzel biztosítható, hogy az Automower semmiképp ne végezze a munkaterületen kívül. magyar 23

24 3. TELEPÍTÉS Amikor az Automower atöltőállomást keresi, vagy a Hurok követés (3-2) funkciónak (52. oldal) megfelelően követi a hurkot, akkor a határolóvezeték mentén halad, adott távolságon belül a vezetéktől. Azt, hogy ez a távolság milyen legyen, a Folyosó szélesség (3-2-3) funkció határozza meg. Javasolt a lehető legnagyobb Folyosó szélesség értéket beállítani. Minél nagyobb a Folyosó szélesség értéke, annál kisebb a kockázata annak, hogy a fűnyíró nyomot hagy a fűben. A Folyosó szélesség (3-2-3) funkcióról további tudnivalókat az 55. oldalon találhat. Kivételes esetekben beállítható, hogy az Automower pontosan a határolóvezeték felett haladjon így afűnyíró egyik fele a hurkon belül, a másik fele a hurkon kívül lesz. A határolóvezetéknek ilyen esetben kb. 40 cm-re kell húzódnia a munkaterület határától és az átjárók szegélyeitől. Határok a munkaterületen belül A határolóvezeték segítségével szigeteket képezhet a munkaterületen belül olyan akadályok körül, amelyek rosszul tűrnék az ütközést (pl. virágágy, szökőkút). Húzza a határolóvezetéket a munkaterületre, kerítse körbe vele a kihagyni kívánt részt, majd vezesse vissza ugyanazon a vonalon. Szegek használata esetén az akadály felé és az onnan visszafelé vezető úton azonos szegek rögzítsék a vezetéket. Ha a sziget felé és az onnan visszafelé vezető határolóvezeték elég közel van egymáshoz, a fűnyíró át tud hajtani a vezeték fölött. Az olyan akadályokat, amelyek elviselik az ütközést (pl. fák vagy 15 cm-nél magasabb bokrok), nem szükséges körbekeríteni a határolóvezetékkel. Ha az Automower nekiütközik egy ilyen akadálynak, másfelé folytatja útját. Ha azonban kíméletesebb és csendesebb módon szeretné használni a fűnyírót, akkor tanácsos a munkaterületen lévő valamennyi fix objektumot körbekeríteni. Az enyhén emelkedő akadályokat (pl. sziklák vagy nagy fák földből kiemelkedő gyökerei) körbe kell keríteni vagy el kell távolítani. Az Automower ellenkező esetben felkapaszkodhat az ilyen akadályokra, és megsérülhetnek a kései. 24 magyar

25 3. TELEPÍTÉS Másodlagos területek Ha a munkaterület két részét keskeny átjáró köti össze, ahol a határolóvezetékek közötti távolság kisebb, mint 60 cm, akkor javasolt egy másodlagos területet kialakítani Ilyen esetben úgy fektesse le a határolóvezetéket, hogy a másodlagos terület külön szigetet alkosson a főterületen kívül. A fűnyírót kézzel kell áthelyezni a fő- és a másodlagos terület között. Másodlagos terület nyírásához a MAN üzemmódot használja. A meglévő határolóvezetékkel kialakított sziget helyett tanácsos inkább másodlagosterületgenerátort használni. A készülék megvásárolható tartozékként. További tájékoztatással a szakkereskedő szolgálhat. Másodlagos terület Főterület Átjárók nyíráskor A hosszú, 1,5-2 méternél keskenyebb átjárók és területek kerülendők. Fennáll a veszélye, hogy nyíráskor az Automower túlságosan hosszú időt tölt az átjáróban, és lelapítja a füvet. Átjárók a töltőállomás keresésekor Az átjáróban a határolóvezetéknek legalább 3 méteres távolságban kell futniuk egymástól ahhoz, hogy az Automower az alapértelmezett beállításainak módosítása nélkül követni tudja a határolóvezetéket az átjáróban. Ha ez a távolság kisebb, mint 3 méter, akkor kétféleképpen lehet elérni, hogy az Automower átjusson az átjárón. 1. Vezetőhuzal telepítése Ha a határolóvezetékek közötti távolság az átjáróban kisebb, mint 3 méter, akkor javasolt vezetőhuzalt telepíteni az átjáróba. További tudnivalók a vezetőhuzalról: 3.8 A vezetőhuzal telepítése (32. oldal). Keskeny átjárókban általában a vezetőhuzal telepítése a legjobb megoldás. A legszűkebb átjáró, amelyen az Automower vezetőhuzal segítségével át tud jutni, 60 cm-es (ez a határolóvezetékek közötti távolság). 2. A Folyosó szélesség beállítás (3-2-3) módosítása Ha a határolóvezetékek közötti távolság a keskeny átjáróban nagyobb 2 méternél, akkor az Automower át tud jutni az átjárón, amennyiben a Folyosó szélesség (3-2-3) beállítás kisebb értéket kap (55. oldal). Kis érték beállítása esetén azonban nagyobb a kockázata a nyomok kialakulásának a határolóvezeték teljes hosszában. Az átmenetet a nagy terület és az átjáró között lehetőleg tölcsérszerűen kell kialakítani, lekerekített sarkakkal, hogy az Automower könnyebben betaláljon az átjáróba. Másodlagos terület Legalább 3 m Főterület magyar 25

26 3. TELEPÍTÉS Lejtők A határolóvezeték lejtő oldalába is telepíthető, amennyiben annak dőlésszöge nem haladja meg a10%-ot. Ne telepítse a határolóvezetéket 10%-osnál meredekebb lejtő oldalába. Ellenkező esetben előfordulhat, hogy az Automower nem tud megfordulni. A fűnyíró ilyenkor megáll, és a Munkaterületen kívül hibaüzenet jelenik meg a kijelzőjén. Ennek a kockázata még nagyobb nedves időben, mivel a nedves füvön megcsúszhatnak a kerekek. Abban az esetben azonban telepíthető a határolóvezeték 10%-osnál meredekebb lejtő oldalába, ha így az Automower ütközését akadályozzuk meg valamilyen akadállyal, például kerítéssel vagy sűrű sövénnyel. A munkaterületen belül a lejtők legnagyobb meredeksége olyan lehet, hogy az egy méteren belüli szintkülönbség ne legyen nagyobb 35 cm-nél (35%). A meredekebb részeket ki kell zárni amunkaterületből a határolóvezeték segítségével. Ha a munkaterület határának lejtése nagyobb, mint 10% (10 cm-nél nagyobb ereszkedés 1 méteres távolságban), akkor a határolóvezetéket úgy kell elhelyezni, hogy a lejtő kezdetétől 35 cm-es távolságra legyen, még sík területen. 26 magyar

27 3. TELEPÍTÉS A határolóvezeték lefektetése Húzza ki a határolóvezetéket a munkaterület körül, de egyelőre ne csatlakoztassa a töltőállomáshoz. FONTOS TUDNIVALÓK A fölös vezetéket nem szabad a munkaterület határa mellett összetekerni. Ez megzavarhatja az Automower működését. Tipp: A határolóvezeték lefektetésekor segítségére lehet a mellékelt mérőléc, amellyel könnyen meghatározhatja a megfelelő távolságot a határolóvezeték és a határ, illetve akadály között. Ha a határolóvezetéket szegekkel kívánja rögzíteni: Tipp: Nyírja le a füvet hagyományos fűnyíróval vagy fűkaszával azokon a részeken, ahová a határolóvezetéket fektetni kívánja. Így könnyebb lesz a vezetéket a talaj közelében elhelyezni, és csökken annak a kockázata, hogy a fűnyíró elvágja a vezetéket. A határolóvezetéket közvetlenül a talajra fektesse, és kellő sűrűségben rögzítse szegekkel (ezek kb. 75 cm-re legyenek egymástól). A vezetéknek mindenütt elég közel kell lennie a talajhoz annak érdekében, hogy a gép el ne vágja, mielőtt afűgyökerek benőnék. A szegeket kalapáccsal üsse be a talajba. A szegek beverésekor ügyeljen arra, hogy a vezetéket ne érje megterhelés. Ne képezzen a vezetékből éles hajlatokat. Ha a határolóvezetéket be kívánja ásni: A vezeték legalább 1 és legfeljebb 20 cm-re legyen a felszíntől. A határolóvezeték sziget felé és onnan visszafelé haladó szála nem keresztezheti egymást. magyar 27

28 3. TELEPÍTÉS A határolóvezeték elvezetése a töltőállomás felé A határolóvezeték a többféle módszerrel vezethető atöltőállomás felé. A legjobb megoldás, ha a határolóvezeték teljes mértékben a töltőállomáson kívül marad (lásd 1-es lehetőség). A vezeték ugyanakkor a töltőállomás alsó lemeze alatt is futhat (lásd 2-es lehetőség). A 2-es lehetőségen túlra azonban nem helyezhető a vezeték, mivel így az Automower nehezen találná meg a töltőállomást A töltőállomás csatlakoztatásakor a határolóvezeték jobb oldali végét a jobb oldali nyíláson, bal oldali végét a bal oldali nyíláson kell átvezetni. A határolóvezeték meghosszabbítása Ha a határolóvezeték nem elég hosszú, és meg kell hosszabbítani, erre a célra eredeti forrasztás nélküli csatolót használjon. Ez a vízálló eszköz megbízható elektromos csatlakozást biztosít. Helyezze a két huzalvéget a csatolóba. A huzalokat teljesen tolja be a csatolóba, hogy a végek láthatók legyenek a csatoló másik oldalán lév átlátszó részben. Teljesen nyomja le a csatoló tetején található gombot. Ha kézzel nehéz lenyomni a csatoló gombját, használjon fogót. FONTOS TUDNIVALÓK Összesodrás vagy sorkapocs és szigetelőszalag használata nem megfelelő az összekötéshez. A vezetők a talajnedvesség miatt oxidálódnak, és ez egy idő után az áramkör megszakadásához vezet. 28 magyar

29 3. TELEPÍTÉS 3.5 A határolóvezeték csatlakoztatása Csatlakoztassa a határolóvezetéket a töltőállomáshoz: 1. Emelje fel a töltőállomás burkolatát: Két kezével erősen fogja meg a burkolat peremét, és húzza szét két oldalra. Ezután emelje a burkolatot egyenesen felfelé. 2. Vezesse be a határolóvezeték két végét atöltőállomás alsó nyílásain, és fogja meg őket afelső nyílásoknál. A jobb oldali kábelvéget a jobb oldali, a bal oldalit a bal oldali nyílásba kell bedugni. FONTOS TUDNIVALÓK A határolóvezeték töltőállomáshoz csatlakoztatott szálai nem keresztezhetik egymást. Ezért a jobb oldali kábelvéget atöltőállomás jobb oldali csatlakozójához kell csatlakoztatni, a bal oldalit pedig a bal oldali csatlakozóhoz. magyar 29

30 3. TELEPÍTÉS 3. Helyezze a kábelvégeket a csatlakozóba: Nyissa ki a csatlakozót. Helyezze a vezetéket a csatlakozó befogójába. 4. Nyomja össze a csatlakozót egy fogó segítségével. Kattanást kell hallania. 5. A határolóvezeték fölös részét vágja le. A vezetéket 1-2 cm-rel az adott csatlakozón túl vágja el. 6. Nyomja a csatlakozót a töltőállomás A jelzésű érintkezőcsapjára. FONTOS TUDNIVALÓK A jobb oldali csatlakozót a töltőállomás jobb oldali érintkezőcsapjára, a bal oldalit pedig a bal oldali érintkezőcsapra kell rányomni. 30 magyar

31 3. TELEPÍTÉS 7. Helyezze vissza a töltőállomás tetejét. Ügyeljen rá, hogy a töltőállomás három vezetéke a burkolat megfelelő nyílásán haladjon keresztül. 3.6 A telepítés ellenőrzése Ellenőrizze a hurokjelet nézze meg, milyen jelzést ad a töltőállomás zöld LED-je. Folyamatosan világít = a jel rendben van. 2 másodpercenként villan egyet = szakadás a hurokban, nincs jel. 2 másodperceként villan kettőt = gyenge jel. Lehet, hogy a határolóvezeték hossza meghaladja a 500 métert, vagy sérült a kábel. Ha a fűnyíró működik, akkor ez nem jelent problémát. Működési zavar esetén jelerősítő használatát javasoljuk, amely tartozékként megvárásolható. Így a határolóvezeték hossza akár 800 méter is lehet. 3.7 Kapcsolat létesítése az Automower és a töltőállomás között 1. Helyezze a fűnyírót a töltőállomásra. 2. Nyissa fel a napelemtáblát a hátsó szélén található bevágásnál fogva, hogy hozzáférjen a vezérlőpanelhez. 3. A főkapcsolót állítsa ON (bekapcsolt) helyzetbe. Az Automower első indításakor megkezdődik az indítási műveletsor. A következőket kell megadnia: a nyelvet, az időformátumot, a pontos időt, a dátumformátumot, a dátumot, valamint egy négyjegyű PIN kódot. A 0000 kivételével bármilyen kombináció megfelel. Amint a töltőállomásra helyezett fűnyírón kiválaszt egy PIN kódot, kapcsolat jön létre az Automower és atöltőállomás között. magyar 31

32 3. TELEPÍTÉS 3.8 A vezetőhuzal telepítése A vezetőhuzal egy további vezeték, amely atöltőállomástól húzódik a munkaterület egy távolabbi pontja felé (vagy egy keskeny átjárón keresztül), és a vége a határolóvezetékhez csatlakozik. A vezetőhuzal és a határolóvezeték azonos huzalból készül. A Solar Hybrid típus esetében két vezetőhuzal is telepíthető. A vezetőhuzal a határolóvezetékhez hasonlóan szegekkel rögzíthető a talajhoz vagy beásható. Vezetőhuzal telepítése esetén azt is beállíthatja a Követés kifelé (3-2-1) funkció (52. oldal) segítségével, hogy az Automower atöltőállomás elhagyásakor a vezetőhuzalt kövesse. Mikor van szükség vezetőhuzalra? Abban az esetben lehet szükség vezetőhuzalra, ha az adott telepítés olyan, hogy a fűnyíró a szabálytalan és a határolóvezeték-követő keresési módszerrel nem tudja gyorsan és könnyen megtalálni a töltőállomást. Az alábbiakban néhány példát talál azokra az esetekre, amikor javasolt vezetőhuzal-követő keresést alkalmazni: Keskeny átjárók Ha a határolóvezetékek közötti távolság az átjáróban kisebb, mint 3 méter, akkor javasolt vezetőhuzalt telepíteni az átjáróba. Ez jobb megoldás, mint a határolóvezeték követése annak közelében, kis Folyosó szélesség érték beállításával. Meredek (25%) lejtőn keresztben futó határolóvezeték Az Automower a meredek lejtőn futó határolóvezeték követése során megváltoztathatja az irányát, és eltávolodhat a határolóvezetéktől. Nagyszámú vagy nagyméretű szigetek A határolóvezeték követése esetén az Automower kb. kétszer kerüli meg az egyes szigeteket, hogy megtalálja az onnan elvezető határolóvezetéket. 32 magyar

33 3. TELEPÍTÉS Hosszú és bonyolult út a távoli területre Ha a fűnyírónak a távoli területről érkezve vagy arrafelé haladva a határolóvezetéket kellene követnie, ez az út azonban hosszú és bonyolult lenne. Meredek (10%) lejtőn felfelé futó határolóvezeték Ha az Automower a 10%-osnál meredekebb emelkedőn követi a határolóvezetéket, le kell küzdenie az emelkedőt. A fűnyíró így kisebb sebességgel halad a határolóvezeték mentén. Emellett nagyobb annak a kockázata, hogy megcsúszik, és a munkaterületen kívülre kerül. Szigeten elhelyezett töltőállomás Ha a töltőállomás és a gyephatáron húzódó határolóvezeték között több, mint 4 méteres távolság van, az Automower a határolóvezetéket követve nehezen találja meg töltőállomást. Fennáll a veszélye, hogy a fűnyíró kétszer-háromszor végigmegy a külső határon, míg irányt nem változtat, és máshonnan nem kezdi követni a hurkot. A vezetőhuzal telepítése és csatlakoztatása Ebben a szakaszban a vezetőhuzalokat 1-es és 2-es vezetőként említjük majd, a töltőállomás hátoldalán látható jelöléshez (guide 1 és guide 2) hasonlóan. 1. Ellenőrizze, hogy ideális helyen van-e atöltőállomás. A vezetőhuzal és a határolóvezeték egy részét, amely a töltőállomáshoz vezető visszautat alkotja, vezetőhuroknak nevezzük. Avezetőhurokban az áram mindig balra halad az összekapcsolt vezetőhuzalban és a határolóvezetékben. Az itt látható képen bemutatjuk, mit értünk hurokvezeték alatt. A kép ugyanakkor jó példája a töltőállomás ideális elhelyezésének, hogy a vezetőhurok a lehető legrövidebb legyen. magyar 33

34 3. TELEPÍTÉS Minél hosszabb a vezetőhuzal, annál közelebbről követi azt a fűnyíró. Ha a hosszabb, mint 300 méter, a fűnyírónak gondot okozhat a követése. Ez magától a kerttől és a telepítéstől függ. 2. Emelje fel a töltőállomás burkolatát. 3. Az 1-es vezető telepítése: Dugja be az 1-es vezető végét a töltőállomás jobb alsó nyílásán, és fogja meg a felső nyílásnál. Erősítsen csatlakozót a vezetőhuzalra. Csatlakoztassa az 1-es vezetőt a töltőállomás guide 1 jelzésű érintkezőcsapjára. A 2-es vezető telepítése: Dugja be a 2-es vezető végét a töltőállomás bal alsó nyílásán, és fogja meg a felső nyílásnál. Erősítsen csatlakozót a vezetőhuzalra. Csatlakoztassa a 2-es vezetőt a töltőállomás guide 2 jelzésű érintkezőcsapjára. 4. A kábel egyenesen fusson a töltőállomás alsó lemeze alatt. 5. A vezetőkábelt legalább 2 méteres szakaszon egyenesen vezesse el a töltőállomás elejétől. Maximális távolság Legalább 30 cm Legalább 2 m 34 magyar

35 3. TELEPÍTÉS A vezetőhuzal telepítése átjáróban: Az Automower atöltőállomás felé és onnan távozva a vezetőhuzal ugyanazon oldalán halad. Avezetőhuzal tehát a töltőállomás felé haladó fűnyíró jobb oldalán és a távozó fűnyíró bal oldalán húzódik. Átjáróban úgy kell elhelyezni a vezetőhuzalt, hogy a fűnyírónak a lehető legtöbb helye legyen az átjutásra. A határolóvezeték és a vezetőhuzal között ugyanakkor legalább 30 cm-es távolságnak kell lennie (lásd a fenti ábrát). Ugyanezt a minimális távolságot (30 cm) az átjáróban húzódó határolóvezeték és vezetőhuzal között is meg kell tartani. Ne fektesse le a huzalt éles szögbe hajlítva. Afűnyírónak így gondot okozhat a vezetőhuzal követése. 135º 135º 90º 6. Vezesse a vezetőhuzalt a határolóvezeték azon pontjára, ahol csatlakozást szeretne kialakítani. 7. Emelje fel a határolóvezetéket. 8. Vágja szét a határolóvezetéket huzalvágóval. 9. Csatlakoztassa a vezetőhuzalt a határolóvezetékhez egy forrasztás nélküli csatolóval: Helyezze a határolóvezeték végeit a csatlakozó jobb, illetve bal oldali nyílásába. Helyezze a vezetőhuzal végét a középső nyílásba. Teljesen nyomja be a csatlakozó gombját. 10. Rögzítse a csatlakozót szegekkel a talajhoz, vagy ássa be. FONTOS TUDNIVALÓK A vezetőhuzal működése a munkaterülettől függ. Javasolt ezért tesztelni a telepítést a Teszt BE (3-2-4) funkció segítségével (56. oldal). magyar 35

36 3. TELEPÍTÉS 3.9 A GPS-lopásvédelmi terület aktiválása A lopásvédelmi terület csak akkor aktiválható, ha van SIM kártya a fűnyíróban, és meg van adva a GPS kommunikációs egységben az adminisztrátor telefonszáma (lásd 4.3 A GPS-kommunikáció használata, 38. oldal). 1. Állítsa elyezze a fűnyírót a kívánt lopásvédelmi terület közepére az általában az a terület, amelyen a gép füvet nyír. Ne helyezze az Automower fűnyírót fák vagy tető alá, illetve ház közelébe, mert ez gyengíti a GPS-jelet. 2. A főkapcsolót állítsa ON (bekapcsolt) helyzetbe. 3. Nyissa meg a fűnyíró Biztonság (4-1) menüjét, adja meg a PIN kódot, és nyomja meg a YES gombot. Vigye a kurzort a GPS (4-1-4) pontra, és nyomja meg a YES gombot. A bekapcsoláshoz válassza ki az AKTÍV pontot, és nyomja meg a YES gombot. A funkció teljes működéséhez fontos, hogy a Riasztó (4-1-3) és az Időzár (4-1-2) is aktiválva legyen. A GPS-egység így automatikusan középpontként raktározza el az adott helyet.ez 15 percig is eltarthat. 4. Hagyja a fűnyírót egy helyben állni, amíg a GPS-egység a középpont megerősítéseképpen SMS-t nem küld, mely a Circular geofence On (Geo-körkerítés bekapcsolva) szöveg mellett a középpont GPS-koordinátáit is tartalmazza. 5. Az Automower ezzel bekapcsolta a középpont körüli, 100 méteres sugarú kör alkotta terület védelmét. Ha a gépet kiviszik a lopásvédelmi területről, akkor aktiválódik a riasztó, és a GPS-kommunikációs egység SMS-riasztást küld a megadott telefonszámokra. A kör sugara szükség esetén növelhető (lásd 4.3 A GPS-kommunikáció használata, 38. oldal). A GPS-lopásvédelmet bármikor kikapcsolhatja a fűnyíró Biztonság menüjében a PIN kód megadásával és a GPS (4-1-4) deaktiválásával. Erre például akkor lehet szükség, ha a fűnyírót téli szervizelés céljából el kell vinni a szakkereskedésbe. 36 magyar

37 4. HASZNÁLAT 4. Használat 4.1 Lemerült akkumulátor feltöltése Az új, illetve hosszú időn át tárolt Husqvarna Automower akkumulátora nincs feltöltve, ezért indítás előtt fel kell tölteni. A töltés időtartama 1,5-2,5 óra. 1. Helyezze a fűnyírót a töltőállomásra. Tolja be a gépet ütközésig. A jó érintkezés érdekében a fűnyíró két töltőérintkezőjének hozzá kell érnie atöltőállomás érintkezősávjainak közepéhez. 2. Nyissa fel a napelemtáblát a hátsó szélén található bevágásnál fogva, hogy hozzáférjen a vezérlőpanelhez. 3. A főkapcsolót állítsa ON (bekapcsolt) helyzetbe. Töltés közben a kijelzőn végig tájékoztatás látható a töltés folyamatáról. VIGYÁZAT Az Automower elindítása előtt olvassa el a biztonsági utasításokat. VIGYÁZAT Tartsa távol kezét és lábát a forgó késektől. Soha ne nyúljon, illetve ne helyezze lábát a gép burkolatának közelébe vagy az alá, amikor a motor működésben van. magyar 37

38 4.2 Az időmérő használata 4. HASZNÁLAT Jobb eredményt érhet el, ha nem nyírja a füvet túlságosan gyakran. Az időmérő funkció (lásd 6.4 Időmérő (2), 49. oldal) segítségével megelőzheti a fű lelapítását, és maximálisra növelheti az Automower élettartamát. A gyep például jobb minőségű lesz kétnaponta nyírva, mintha napi 12 órán át nyírnák. Továbbá, jót tesz afűnek, ha havonta egyszer legalább három napon keresztül pihenhet. 4.3 A GPS-kommunikáció használata Az eszköz használatához SIM kártya szükséges. Ezt rendszerint a végfelhasználó vásárolja meg, és a szakkereskedő helyezi be az Automower -be, a GPS-kommunikációs egységgel együtt. A GPS-egység, illetve a fűnyíró ára általában nem tartalmazza a SIM kártyát, a hozzá tartozó szerelvényt és a behelyezés díját. A SIM kártya behelyezése után meg kell adni az adminisztrátor telefonszámát, és ezt követően használatba vehető a GPS-kommunikációs egység. A kívánt adminisztrátori telefonszám megadásához küldjön az Automower -re SMS üzenetet, melyben az Spn1 parancsot követi a telefonszám, pl. Spn A GPS-egység az új adminisztrátori telefonszám beállításának megerősítéséül válasz-sms-t küld a következő szöveggel: Set phone number 1 OK (1-es telefonszám beállítása rendben). Ez a telefonszám elengedhetetlen az egység használatához. Az adminisztrátor még négy további telefonszámot megadhat a fnyíróval folytatott kommunikációhoz (lásd a táblázatot a 40. oldalon). SMS funkció Ha a fnyíró kijelzjén hibaüzenet jelenik meg, a GPS-kommunikációs egység elküldi SMS-ben az adott hibaüzenetet. A 9.1 Hibaüzenetek című fejezetben (71. oldal) számos hibaüzenetet ismertetünk. A fűnyíróra SMS küldhető a beállítások és az állapot lekérése, illetve a beállítások módosítása céljából. FONTOS TUDNIVALÓK Az üzeneteket pontosan úgy kell beírni, ahogy a lenti táblázatban láthatók, ügyelve a szóközök, pontok, vesszk megfelel elhelyezésére. Az Automower minden parancsot válasz-sms-ben igazol vissza. Az S (Set) betűvel kezdődő parancsok beállításmódosításra, az R (Read) betűvel kezdődőek pedig beállítások vagy állapot lekérésére szolgálnak. 38 magyar
