1 59. Országos Fizikatanári Ankét Az energiagazdálkodás oktatása és kutatása a Nyíregyházi Egyetemen Prof. Dr. Kerekes Benedek Nyíregyháza, 216. március 12.

2 Nyíregyházi Egyetem Műszaki és Agrártudományi Intézet Bemutatkozás 1. Oktatás (képzés) Felsőoktatási szakképzések (3+1 félév) Alapszakok (BSc) (7 félév vagy 6+1 félév) Mesterszakok (MSc, MA) (4 félév) Szakirányú (szakmérnöki) továbbképzések (2 vagy 3 félév)

3 A főbb képzési típusok Alapszakok (BSc) az Intézetben: 1. GM: Gépészmérnöki alapszak 2. KM: Közlekedésmérnöki alapszak 3. MG: Mezőgazdasági és élelmiszer-ipari gépészmérnöki alapszak 4. MM: Mezőgazdasági mérnöki alapszak

4 FIZIKAtanár szak (213-tól osztatlan képzés) év, általános iskolai tanári diploma, nappali és levelező tagozat, jelenleg 3 szakpár: fizika matematika fizika informatika fizika környezettan gyakorlat-centrikus képzés a +1 év gyakorló tanítást jelent, illetve a foglalkozások jelentős része feladatmegoldás és labormérés, az egyetemi képzéssel (középiskolai tanári diploma) közös első 3 év váltani lehet, ez is MESTERszak olyan értelemben, hogy utána doktori (PhD) iskolába lehet jelentkezni.

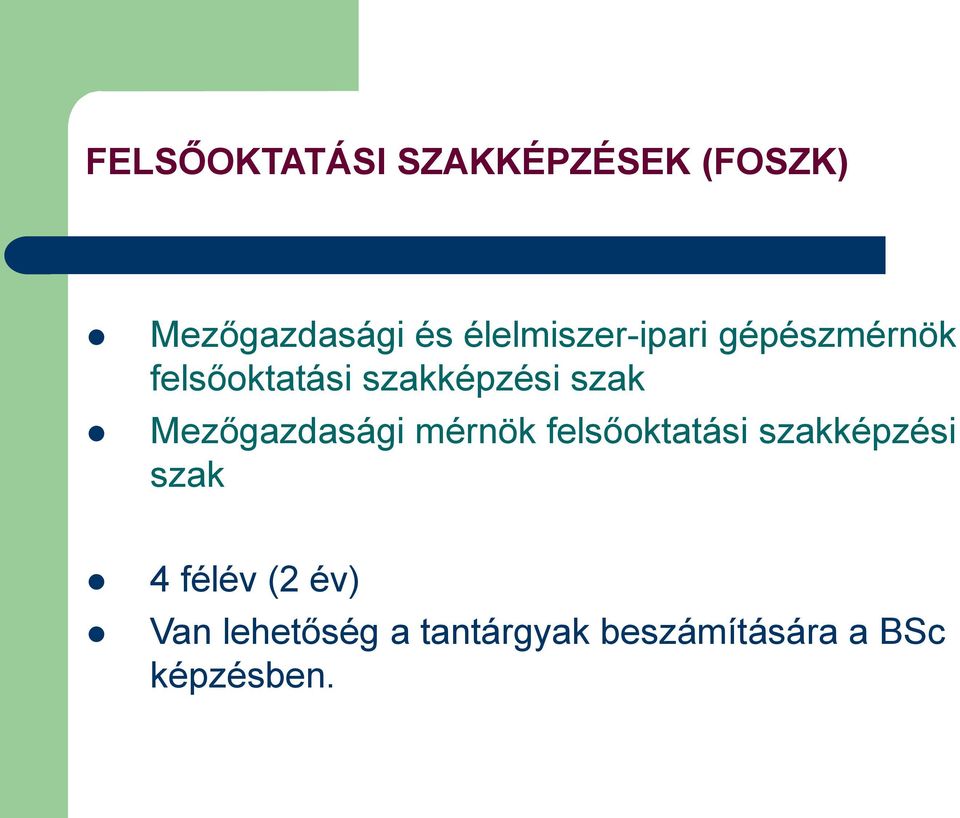

5 FELSŐOKTATÁSI SZAKKÉPZÉSEK (FOSZK) Mezőgazdasági és élelmiszer-ipari gépészmérnök felsőoktatási szakképzési szak Mezőgazdasági mérnök felsőoktatási szakképzési szak 4 félév (2 év) Van lehetőség a tantárgyak beszámítására a BSc képzésben.

6 SZAKIRÁNYÚ (SZAKMÉRNÖKI) TOVÁBBKÉPZÉSEK (BSC OKLEVÉL UTÁN, 2 VAGY 3 FÉLÉV) agrár- és vidékfejlesztési szakmérnök (2 félév) energetikai szakmérnök (3 félév) Élelmiszer-ipari minőségügyi szakmérnök (2 félév) gumiipari technológiai szakmérnök (2 félév) innovációs menedzser (2 félév) környezet- és vízgazdálkodási szakmérnök (2 félév) minőségirányítási szakmérnök ( 2 félév) műszaki logisztikai szakmérnök (3 félév) munkavédelmi szakember (4 félév) munkavédelmi szakmérnök (4 félév)

7 Fizika laboratóriumok

8

9 CNC szerszámgépek

10 Hegesztő laboratórium

11 Kutatási tevékenység Műszaki és Agrártudományi Intézet 1. Anyagtudományi kutatások Célkitűzés: Felületi diffúzió és felületi reakció kerámiák felületén, fémkerámia rendszerek, vékony fémrétegek morfológia változásainak vizsgálata pásztázó elektron-mikroszkópiával és Auger elektron-spektroszkópiával, szilárdtest reakciók vizsgálata nanoskálán. Eredmények: Au, Ag, Cu, Ni, Pd anyagtranszport felületi diffúziós együtthatóinak meghatározása Al2O3, SrTiO3 és SiO2 hordozókon. Ólom és egyéb szennyezők jelenlétének vizsgálata

12 Kutatási tevékenység 2. Környezetfizikai kutatások Célkitűzések: A talaj, a felszín alatti vizek, a levegő alfa-radioaktivitásának mérése és rádium-tartalmának meghatározása. A vizek nyomelem-tartalmának vizsgálata, kapcsolat keresése az alfa-radioaktivitás és a nyomelem-tartalom között termálvizekben. A radon-gáz útjának nyomon követése a forrásoktól. Eredmények: 31 hévízkút össz-alfa aktivitásának és nyomelem tartalmának meghatározása. 5 hazai fürdőben a radon gáz útjának nyomonkövetése, modellszámítások.

13 Kutatási tevékenység 3. Nagyenergiájú fizika Célkitűzések: A semleges pionok spektrumának vizsgálata nagyenergiás nehézion-ütközésekben, a RHIC gyorsító PHENIX kísérletében 13 AGeV és 2 AGeV energiákon. A PHENIX detektor elektromágneses kaloriméterének kalibrálása. Eredmény: Folyamatosan publikálás a Phys.Rev.Lettersben és más neves nemzetközi folyóiratokban.

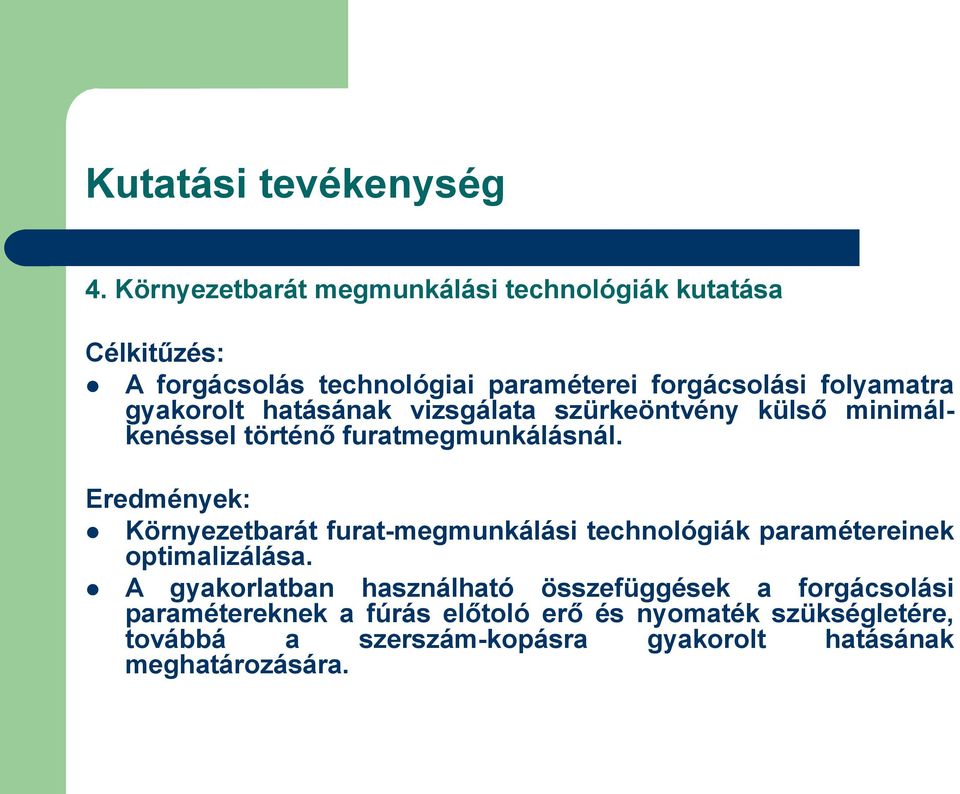

14 Kutatási tevékenység 4. Környezetbarát megmunkálási technológiák kutatása Célkitűzés: A forgácsolás technológiai paraméterei forgácsolási folyamatra gyakorolt hatásának vizsgálata szürkeöntvény külső minimálkenéssel történő furatmegmunkálásnál. Eredmények: Környezetbarát furat-megmunkálási technológiák paramétereinek optimalizálása. A gyakorlatban használható összefüggések a forgácsolási paramétereknek a fúrás előtoló erő és nyomaték szükségletére, továbbá a szerszám-kopásra gyakorolt hatásának meghatározására.

15 Kutatási tevékenység 5. A forgács leválasztás szimulációja Célkitűzés: A minimálkenés és szárazmegmunkálás kutatása során a forgács leválasztás fizikai modellezése. Eredmények: Háromdimenziós végeselem modell megalkotása a forgácsolás szimulációjára, amely tartalmazza az anyagi tulajdonságok hőmérséklet-függését, a folyáshatár változását nagy alakváltozások és alakváltozási sebességek esetén. A kutatók kimutatták a jellegzetes hőmérsékleti maximumot a szerszám homlokfelületén, továbbá a megmaradó feszültségeket, a szerszámkopás jellegzetes helyeit.

16 Kutatási tevékenység 6. Csavar- és menetfelületek kutatása Célkitűzések: A menetfelületek elméleti vizsgálata, fizikai modellezése, gyártása, bevizsgálása és elemzése. Az újabb célkitűzések között szerepel az aszimmetrikus fogazatú fogaskerék hajtások és a belső csigahajtások fejlesztése. Eredmények: A kutatások során kidolgozták és elemezték a vizsgált menetfelületek (fogaskerék és csiga hajtópárok) matematikai modelljét, gyártásgeometriáját. A csigahajtások feszültségállapotát fizikai modellezéssel vizsgálták. A csigahajtások elemeit többféle technológiával gyártották, ellenőrizték azok méret- és alakhelyességét, továbbá beazonosították a hordképét.

17 Kutatási tevékenység 7. PROFINET valósidejű ipari kommunikációs rendszer fejlesztése Célkitűzés: A valós idejű ipari Ethernet rendszerek kritikus időmeghatározási módszereinek, biztonságos adatátviteli lehetőségeinek és korlátainak kidolgozása. Eredmények: IO controller vezérlési program ciklusidejének meghatározása. Nem szinkronizált valós idejű PROFINET IO rendszer reakcióidejének meghatározási módszerei és mérési lehetőségei. PROFINET IRT rendszer busz frissítési idejének meghatározása 1 Mbps full duplex hálózatban. A bitsebesség növelésének hatásai és korlátai.

18 Kutatási tevékenység 8. Járműszerkezetek és mezőgazdasági gépek vizsgálata, fejlesztése Célkitűzések: A jármű-szerkezettani elemek funkcionális és üzemi körülmények közötti vizsgálata. A dízelmotorok működési jellemzőinek hajtóanyagok felhasználásával. vizsgálata különböző Traktorok elemzése. hajtási fokozatainak kapcsolás alatti energetikai Terepen mozgó járművek műszaki vizsgálata. Növényvédelmi gépek munkaminőségének vizsgálata. Az amaránt gépesítése. termesztés és felhasználás technológiájának

19 Kutatási tevékenység Eredmények: A biohajtóanyagok alkalmazása megváltoztatja a motorok beállítási paramétereit. A mezőgazdasági traktorok hajtásánál az egyes fokozatok kapcsolási energia-veszteségeinek mérése alapján a kapcsolási idő nagysága jelentősen befolyásolja a veszteségeket. Közös K+F téma a MOL ZRt céggel: Gázolaj LPG összetételű hajtóanyag alkalmazásának vizsgálata a Common-rail rendszerű dízelmotorok üzemében. Hajtóanyag fogyasztás vizsgálatok.

20 Motorvizsgáló laboratórium (fékterem)

21 Kutatási tevékenység 9. Mezőgazdasági termények szárításának kutatása Célkitűzések: A kutató munka a régióban termesztett zöldségek és gyümölcsök szárítással való tartósításának fejlesztését célozta meg. Fő feladatunk volt a hagyományos (konvektív) szárítás és a fagyasztva szárítás összehasonlító vizsgálata (szárítási idő, energiafelhasználás, beltartalom, visszanedvesíthetőség, stb.). Eredmények: Bebizonyosodott, hogy a liofilezés (fagyasztva szárítás) a végtermék minősége szempontjából sokkal kedvezőbb, mint a konvektív vízeltávolítás. Az energiafelhasználás és a szárítási idő csökkenthető technológiai módosítással, pl. a kombinált (konvekciós és fagyasztva) szárítási eljárással.

22 Különféle laboratóriumi szárítóberendezések

23 Kutatási tevékenység 1. Agrártudományi kutatási témák Magas biológiai értékű tápanyagokat tartalmazó tájjellegű zöldségfélék (torma, káposzta) termesztés-technológiájának fejlesztését támogató alkalmazott kutatások. Ökológiai és tájtermesztési kutatások a szabolcs-szatmár-beregi térség tradicionális növényi kultúrái vonatkozásában. Egyes energianövények (pl.:fűz, akác, olasznád) termesztéstechnológiájának fejlesztését megalapozó kutatások, különösen a talajszennyező anyagok talajból történő eltávolítására. A precíziós mezőgazdálkodásnak a természeti erőforrások minőségére gyakorolt hatásvizsgálata. A GMO mentes termesztés ellenőrzési technológiai módszereinek kutatása és fejlesztése. Nagy beltartalmi értékű alternatív, szárazságtűrő növények termesztéstechnológiájának fejlesztésével kapcsolatos kutatások.

24 Kutatási tevékenység 11. Speciális élelmiszer-ipari kutatási területek Tájjellegű szántóföldi és zöldségnövények beltartalmi paramétereinek vizsgálata a fajta, a tápanyag-visszapótlás és az évjáratra jellemző klimatikus körülmények függvényében. A szabolcs-szatmár-beregi térség magas beltartalmi értékű növényi kultúráira alapozott funkcionális élelmiszerek feljesztésével kapcsolatos K+F+I tevékenységek. Az élelmiszer-feldolgozás technológiai és műszaki feltételrendszerének fejlesztése. Mezőgazdasági és termékfeldolgozási eredetű hulladékok és melléktermékek teljeskörű visszaforgatását célzó technológiai láncok, ciklusok kifejlesztése.

25 Az energiagazdálkodás oktatása Műszaki és Agrártudományi Intézet Az oktatásban részesülők köre: gépészmérnöki alapszak hallgatói mezőgazdasági és élelmiszer-ipari gépészmérnöki szak hallgatói Az oktatás időtartama: egy félév, heti 2 órában. A tananyag vázlatos felépítése: Energiahordozók (fosszilis tüzelőanyagok) Erőművek hálózat fogyasztók A mezőgazdaság és az ipar energetikai kérdései Megújuló energiák hasznosítása Lakóépületek fűtése, hűtése

26 Az energiagazdálkodás oktatása az intézetben Részletes tantárgyi program: Energiahordozók, erőművek Égéselmélet, kapcsolata a környezetvédelemmel Hőtermelő központok berendezései és üzemeltetési feltételei A tüzelőanyagok tulajdonságai Az olaj- és gáztüzelés berendezései, létesítményei Az égőfejek szerkezet és működése, üzeme és szabályozása A gázellátó hálózat kialakítása, szerelvényei és üzemeltetése A hulladéktüzelő berendezések szerkezete és üzeme Mezőgazdasági hulladékok aprítására szolgáló gépek és eszközök A biobrikett gyártási folyamatának elemzése, berendezésének szerkezete Biogáz termelésének lehetőségei, módjai és anyagai

27 Az energiagazdálkodás oktatása az intézetben Mezofil, termofil eljárások berendezései és azok üzemeltetése Üzemelő biogáz telepek technológiájának ismertetése Hulladékhő hasznosítási lehetőségek a mezőgazdaságban Tejtermelési hulladékhőt hasznosító berendezések Hulladékhő felhasználásra laklamas hőcserélők szerkezete és használata A mezőgazdasági terményszárítók üzemeltetési kérdései Hűtéstechnika alkalmazása a mezőgazdasági és élelmiszeripari termékeknél Hűtőházakban alkalmazott hűtéstechnikai eszközök szerkezet, kivitele, működése Hűtőberendezések és technológiák a mezőgazdaságban. A geotermikus-, nap- és szélenergia felhasználási és hasznosítási eljárásai

28 59. Országos Fizikatanári Ankét Innovatív energia audit egy konzervipari cég telephelyén Összeállította: Dr. Kerekes Benedek egyetemi tanár Nyíregyháza,

29 Az energia audit módszere Az energetikai auditnak a bemeneti oldalon elérhető megtakarítási lehetőségek feltárására, a felhasználáson belül pedig az elkülönítetten vagy az általános költségekben megjelenő fogyasztás mérséklésében és a technológiai jellegű fejlesztések általi energia megtakarítási lehetőségek feltárására célszerű kiterjednie. A fogyasztók szempontjából a közüzemi hálózati szolgáltatások igénybevétele bemeneti oldalon a szolgáltatási szerződéseken alapul. A szolgáltatók által biztosított energiahordozókat, energiaféleségeket a fogyasztó átalakítja, felhasználja, ami a felhasználás jellegétől függően termelési (technológiai) vagy általános (létesítményüzemeltetési és egyéb rezsi) költségként jelenik meg a fogyasztók által előállított termék vagy szolgáltatás költségeiben.

30 Az energia audit lépései az egyes energiahordozók beszerzésére és más közüzemi szolgáltatások igénybevételére vonatkozó szerződések költségeket befolyásoló részleteinek áttekintése, az alaptérítési díjaktól eltérő számlázási tételek feltárása, a tényleges fogyasztáshoz illeszkedő lekötéseket tartalmazó szerződések költséghatásainak elemzése, az auditálandó szervezet fő tevékenységi körének, technológiai, ill. szolgáltatási folyamatainak áttekintése, az auditálandó szervezet létesítmény struktúrájának megismerése, az egyes energiaféleségek fogyasztásának és a közüzemi szolgáltatások igénybevételének elemzése a felhasználási cél függvényében, javaslatok készítése az energiafelhasználás és a közüzemi szolgáltatások igénybevételének racionalizálására.

31 Elemzett területek Az elemzésbe bevont közüzemi hálózati szolgáltatások: villamos energia gáz víz melegvíz szennyvíz tüzelőanyag, hajtóanyag. Az elemzésben megkülönböztetett felhasználási célok: létesítményüzemeltetés technológiai felhasználás Az elemzés időintervalluma az előző 3 lezárt naptári év.

32 Az energia audit adatbázisa Az energiafelhasználás racionalizálására vonatkozó javaslat előtt a helyzetelemzésnek az energiahordozók és az egyéb közüzemi szolgáltatások éves felhasználásából és annak költségéből kell kiindulni. Az elemzés és az energiafelhasználás és a közüzemi szolgáltatások igénybevételének racionalizálására vonatkozó javaslat az auditálandó szervezet által szolgáltatott információkon alapul. Az átadott dokumentumok az energia és egyéb közüzemi szolgáltatási költségeket befolyásoló szerződési adatokra, 3 éves fogyasztási és költség adatokra, a jellemző fő technológiák, ill. szolgáltatások, valamint a létesítmények jellemzőire vonatkoznak. Az átadott dokumentumok alapján az elemzés számítógépes adatfeldolgozás segítségével történt.

33 Az élelmiszer-ipari cég bemutatása 1. A feldolgozó üzem fő tevékenysége a zöldség és gyümölcs alapú konzervgyártás, ebből következően működési költségeinek jelentős része is szezonális, a mezőgazdasági termék-betakarítási időszakhoz köthető. A beszállítói piac időjárástól is függő kockázati tényezői miatt a feldolgozó cég számára különös jelentősége van a szerződéseken alapuló energia felhasználás racionalizálásnak. A vállalkozás bevételeinek jelentős részét fordítja energiával és vízfelhasználással kapcsolatos kiadásokra.

34 Az élelmiszer-ipari cég bemutatása 2. A vállalkozás telephelyén található létesítmények túlnyomó többsége technológiai és logisztikai létesítmény (üzem vagy raktár) így az energiával és vízfelhasználással kapcsolatos kiadások csekély része fordítódik csak a nem termelési célú létesítmény-üzemeltetésre. A feldolgozó cég fő termékei a borsó és kukorica konzerv. Ezek mellett időszakosan, megrendeléstől függően meggy, paradicsom, paprika és uborka feldolgozása is folyik. Energia fogyasztás szempontjából főleg a nyári hónapok a meghatározóak, június hónapban a borsó, míg júliusszeptemberben a csemegekukorica feldolgozása történik.

35 Az élelmiszer-ipari cég bemutatása 3. A termelőtevékenységet négy alapvető technológiai vonal határozza meg: a borsó előkészítő, a borsótöltő a kukorica előkészítő és a kukoricatöltő vonal. A szezonális, az egyes növények betakarítási időszakához kötött tevékenységek miatt ezek közül mindig csak kettő-kettő üzemel. További technológiai kiegészítő egységek: a csomagoló és címkéző vonal, a raktárak, a vízmű és a vízhálózat, a kazánház, a kompresszorház, a szennyvíz és öntöző rendszer.

36 Az üzem létesítményei (a gyártó csarnokokon kívül) Irodaépület (21 helyiség, 22 m2) Laboratóriumok (8 helyiség, 15 m2) Csomagoló csarnok (4 helyiség, kb. 125 m2) Öltöző, szoc. részleg (13 helyiség, kb. 22 m2) Összesen: 184 m2 bruttó alapterület

37 A létesítmények energetikai elemzése A nettó határoló falfelületek meghatározása Nyílászárók felületének számítása Hőveszteségek meghatározása - falazat - födém - padozat hővesztesége - infrakamerás hőtérkép készítése

38 Javaslatok a hőveszteség csökkentésére A falazat szigetelése (1 cm-es EPS 8) A födém kiegészítő hőszigetelése (1 cm-es EPS 1 hőszigetelő lemezzel) A padozatok felújítása (az aljzatba épített 5 cm-es EPS 1 lépésálló polisztirol hőszigetelő lemezzel) Elérhető megtakarítás: 5 7 %

39 Villamos energiafogyasztási adatok A villamos energiafogyasztás alapvetően két elkülöníthető helyen történik: a központi telephelyen és a szennyvízüzemben. Bejövő teljesítmény: Központi telephely (gyártó csarnokok, iroda épület, térvilágítás): 22 kw szennyvíz üzem: 154 kw Szerződött éves villamos energia mennyiség 29- ben: 1,15 GWh.

40 Vizsgálati eredmények 1. A konzervgyár technológiai villamos energia-felhasználása 29-ben (kwh) január február március április május június július augusztus szeptember október november december Technológia

41 Vizsgálati eredmények 2. A konzervgyár létesítménybeli villamos energia-felhasználása 29-ben (kwh) január február március április május június július augusztus szeptember október november december Létesítmény

42 Korszerűsítési javaslatok 1. Hálózatba visszatápláló napelemes rendszerek 2. Szigetüzemű napelemes rendszer akkumulátorral 3. Napelemes kültéri világító rendszerek 4. A világítótestek korszerűsítése, automatizálás Elérhető összes teljesítmény: kb. 28 kw Beruházási költségek: kb. 45 MFt Éves energia megtakarítás: kb. 85 kw (kb. 7,5 %) Várható megtérülési idő: kb. 1 év

43 A gázfogyasztás elemzése A gáz felhasználása alapvetően két jól elkülöníthető célból történik: - a technológia ellátására a központi kazánházában - az épületek fűtését ellátó kazánokban A technológiai célú hőenergia felhasználás arányai a fő berendezések szerint: Sterilező 41% Alagút pasztőröző 23% Csigás előfőzők 11% Felöntőlé készítés 5% A központi kazánházban három kazán üzemel, több, mint 5 MW összteljesítménnyel.

44 Vizsgálati eredmények 1. létesítmény- felhasználás 29 gnm hónapok mennyiség

45 Vizsgálati eredmények 2. technológia- felhasználás gnm mennyiség hónapok

46 Vizsgálati eredmények 3. összes felhasználás gnm mennyiség hónapok

47 Fejlesztési javaslatok Használati meleg víz ellátás napkollektorral Csőköteges hőcserélők alkalmazása a feldolgozó vonalaknál Lemezes hőcserélő rendszer beépítése a sterilező hűtőtoronyhoz A csigás előfőző cseréje (szalagos rendszerűre)

48 Költség és megtakarítás A műszaki fejlesztések beruházási költsége: kb. 6 MFt Becsült éves energia megtakarítás: kb. 2 MFt (33 %) Várható megtérülési idő: kb. 3 év

49 Vízfelhasználás Víznyerés: 5 db saját fúrt kútból Kapacitás : 19 2 köbméter/óra Vízfelhasználás: 4. köbméter/nap (a termékfeldolgozás időszakában) Éves vízfelhasználás: 22. köbméter Keletkező szennyvíz: kb. ugyanennyi

50 A szennyvíz kezelése Folyamata: - elsődleges: összegyűjtés közös gyűjtőcsatornába - másodlagos: ülepítés (25 köbméteres tározó) - harmadlagos: szűrés (5 köbméteres tározó, 2 db dobszűrővel) - 2. köbméteres szennyvíz tó - szennyvíz kiöntöző rendszer

51 Javaslatok A technológiai vízfelhasználás ésszerű csökkentése (pl. a meleg víz újbóli felhasználása, hőcserélők alkalmazása a feldolgozás egyes fázisaiban) A szennyvíz levegőztetése szélgépekkel az ülepítő tavakban ( a szerves anyagok feltárásának elősegítése)

52 59. Országos Fizikatanári Ankét Napenergiával működtetett abszorpciós hűtő alkalmazása légkondicionáló berendezéseknél Összeállította: Szilágyi Attila doktorandusz Nyíregyháza,

53 A téma időszerűsége és jelentősége A légkondicionáló berendezések nyári villamos energia-igénye a fosszilis hőerőművek leterheltségét okozzák. Cél: a környezetterhelés csökkentése. Napenergiával történő hűtés, légkondicionálás előnyei: környezetbarát megoldás (nincs környezetszennyezés), nincs szükség energiatárolásra, csökkenti a költségeinket és az energiafüggőségünket.

54 Villamos energiafogyasztási csúcsok

55 Téli villamosenergia fogyasztási csúcs

56 Nyári villamosenergia fogyasztási csúcs

57 Nyári középhőmérsékletek

58 Téli és nyári villamosenergia fogyasztási csúcsok

59 Hűtés napenergiával Lehetőségek: napkollektor + abszorpciós hűtő, napkollektor + Stirling-motor generátorral és kompresszoros hűtő, napelem + Peltier konverter, napelem + abszorpciós hűtő, napelem + kompresszoros hűtő, napelem + vízszivattyú és hőcserélő (kútvíz alkalmazása hűtésre; a felmelegedett víz felhasználható pl. öntözésre).

60 Napelemes energiahasznosítás Használhatjuk közvetlenül egy DC/DC átalakítóval (24V/12V). Szükség esetén akkumulátorokban tárolhatjuk a villamos energiát. Hatásfokuk % (maximum 4 %).

61 Napkollektoros hőhasznosítás vákuumcsöves kollektor hasznos felülete 1,485 m 2 (15 csöves kollektor) A kapcsolási rajz a mérési pontokkal.

62 Abszorpciós hűtő (Dometic)

63 Napkollektor hőhasznosítása direkt és szórt napsugárzás mérése: Kipp & Zonen CM-11 típusú piranométerrel

64 Napkollektor hőteljesítménye

65 Abszorpciós hűtő teljesítménye A hűtőteljesítmény meghatározása: Tmc QP ctmc dt dv ct TQ dt A felfűtési idő elég hosszú: 2 óra. Innentől számítva mutatja az ábra a pillanatnyi felvett villamos és leadott hűtési teljesítmény-értékeket.

66 Abszorpciós hűtő teljesítménye A napelem által termelt villamos energia egy DC/DC 24V/12V konverteren át jutott el a hűtő aggregáthoz, miközben a pillanatnyi felvett feszültség és áramerősség értékek rögzítve lettek, a plusz energia akkumulátorokban lett tárolva. A hűtő által leadott hűtőteljesítmény egy hőcserélő segítségével lett hasznosítva, ahol a szekunder kör munkaközege víz, propilén glikol és levegő volt. A hőmérséklet mérése két ponton PT1 típusú szenzorokkal történt. A hűtő maximális villamos teljesítménye 17 W, az átlagos érték 13 W körül alakult. A hűtőteljesítmény 2 és 8 W között mozgott, átlagos értéke 55 W volt,6 és,2 dm 3 s -1 térfogatáram-tartományon belül. A hűtő átlagos hatásfoka vízzel 45%, propilén glikollal 31% és levegővel 3% volt.

67 Abszorpciós hűtő hőcserélővel

68 A szekunder hűtőkör

69 Hűtés propilén glikollal Hűtés hőmérséklet, Celsius idő, min

70 Hűtés levegővel Hűtés hőmérséklet, Celsius idő, min

71 Összefoglalás Megállapítható, hogy napkollektorral, illetve napelemmel közvetlenül biztosítható a szükséges energia az abszorpciós hűtő, illetve a légkondicionáló berendezések számára (keringető szivattyú, ventilátor). A leadott teljesítményeket két paraméter befolyásolta: a térfogatáram és a hőmérséklet-különbség. További feladatok: a légkondicionáló egységek vezérlésének megoldása, a mérési adatok alapján a rendszer működésének optimalizálása.

72 Könyvajánló

73 Köszönöm a megtisztelő figyelmet!
