1 Energetikai tanúsítás meglévő épületekben mért fogyasztási adatok alapján dr. Zoltán

2 Általános

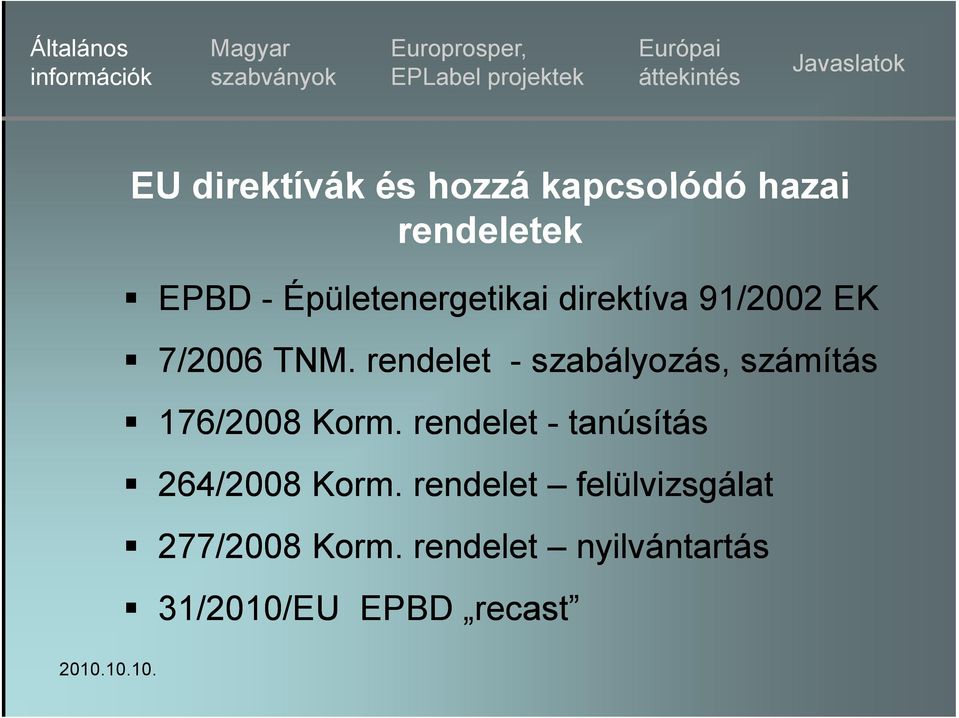

3 EU direktívák és hozzá kapcsolódó hazai rendeletek EPBD - Épületenergetikai direktíva 91/2002 EK 7/2006 TNM. rendelet - szabályozás, számítás 176/2008 Korm. rendelet - tanúsítás 264/2008 Korm. rendelet felülvizsgálat 277/2008 Korm. rendelet nyilvántartás tá 31/2010/EU EPBD recast recast

4 2002/91 EK direktíva - tanúsítás

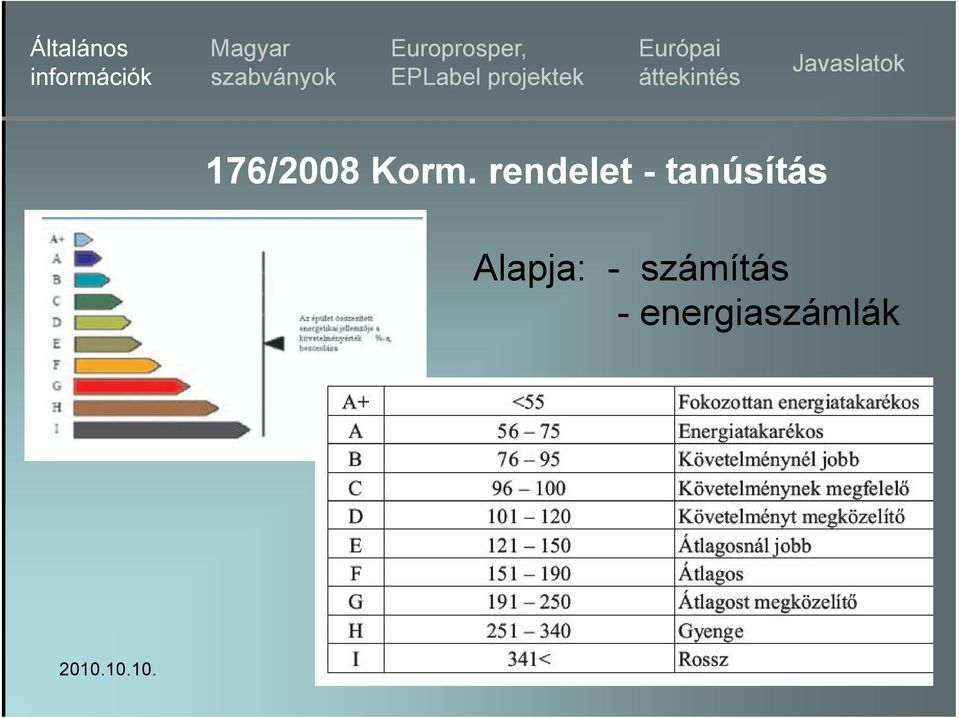

5 176/2008 Korm. rendelet - tanúsítás Alapja: - számítás - energiaszámlák

6 Általános Tanúsítás Audit C Temperature in guest rooms Room 1567 Room 1276 Room 851 Room 678 Room CO2 in Salona Madrid Many yp persons in the room (4/5 capacity) CO2-controlled return air. Measurements started 6 June, 12:00 4 June 5 June 6 June 7 June ppm CO O conference conference night Hour

7 Számításos vagy méréses tanúsítás? Számításos eljárás Tervezési épületadatok Standard adatok: külső, belső hőmérséklet, fogyasztói szokások stb. Előny: A számított energiafelhasználás adott paraméterekre vonatkozik, más épületekkel való összehasonlítást megkönnyíti Hátrány: A számításhoz szükséges begyűjtése

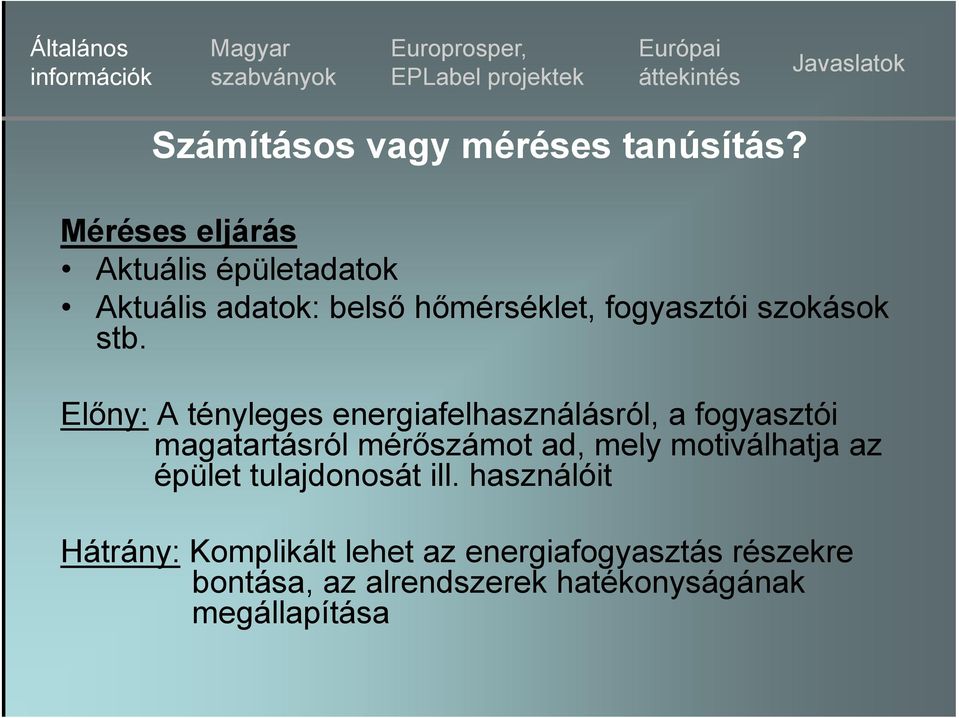

8 Számításos vagy méréses tanúsítás? Méréses eljárás Aktuális épületadatok Aktuális adatok: belső hőmérséklet, fogyasztói szokások stb. Előny: A tényleges energiafelhasználásról, a fogyasztói magatartásról mérőszámot ad, mely motiválhatja az épület tulajdonosát ill. használóit Hátrány: Komplikált lehet az energiafogyasztás részekre bontása, az alrendszerek hatékonyságának megállapítása

9 Vonatkozó, érvényes magyar MSZ EN15217:2008 Energy performance of buildings Methods for expressing energy performance and for energy certification of buildings Épületek energetikai teljesítőképessége Módszerek az épületek energetikai teljesítőképességének kifejezésére és energetikai tanúsítására

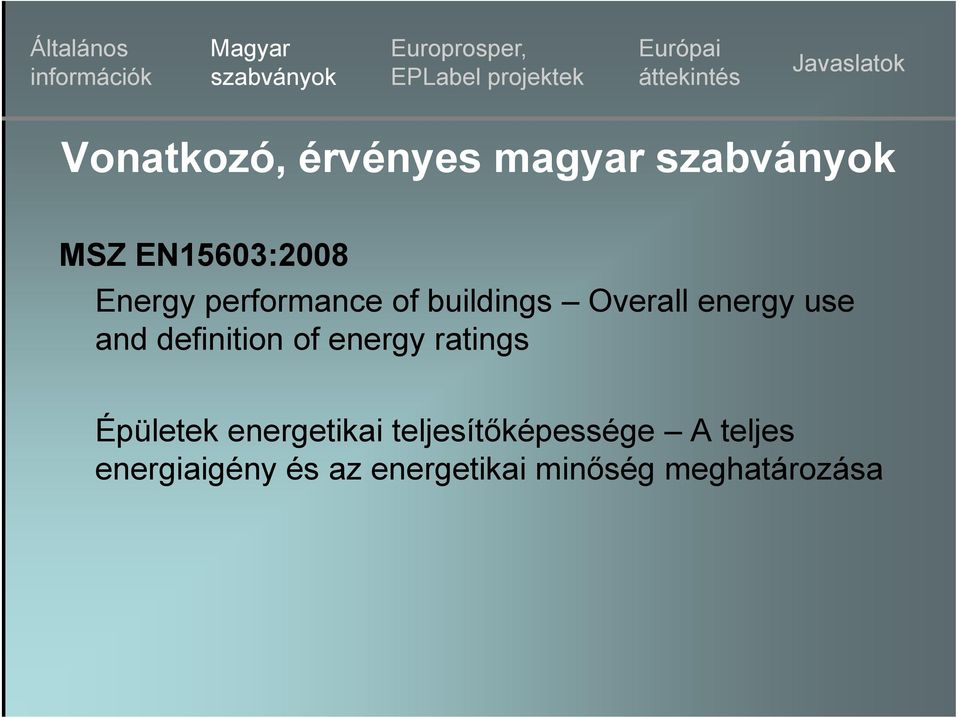

10 Vonatkozó, érvényes magyar MSZ EN15603:2008 Energy performance of buildings Overall energy use and definition of energy ratings Épületek energetikai teljesítőképessége A teljes energiaigény és az energetikai minőség meghatározása

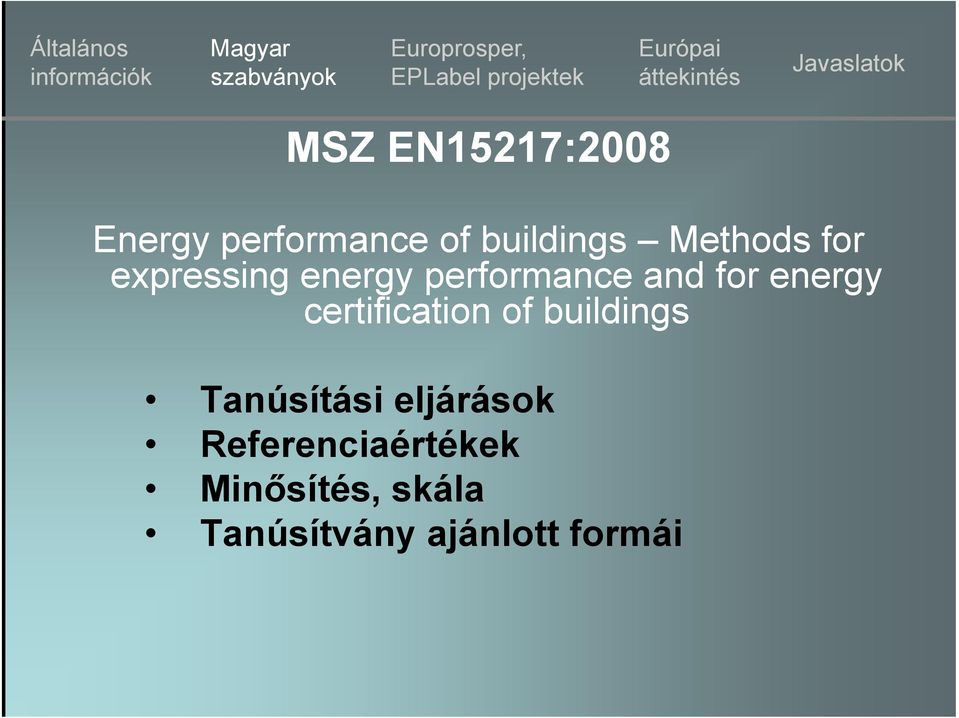

11 MSZ EN15217:2008 Energy performance of buildings Methods for expressing energy performance and for energy certification of buildings Tanúsítási eljárások Referenciaértékek Minősítés, skála Tanúsítvány ajánlott formái

12 MSZ EN15217:2008 Tanúsítási eljárások - Tervezési minősítés: tervezési épületadatok + standard adatok a használatra - Standard minősítés: aktuális épületadatok + standard adatok a használatra - Épülethez igazított minősítés: aktuális épületadat + aktuális időjárási és használói adatok - Méréses eljárás: mért fogyasztási adatok alapján

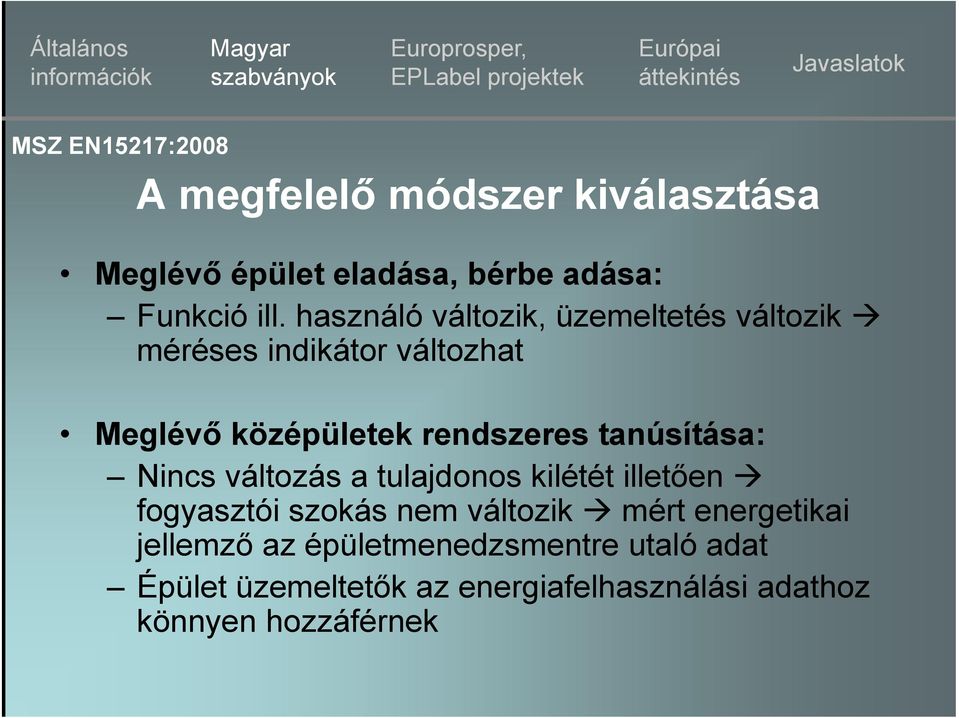

13 MSZ EN15217:2008 A megfelelő lő módszer kiválasztása Meglévő épület eladása, bérbe adása: Funkció ill. használó változik, üzemeltetés változik méréses indikátor változhat Meglévő középületek rendszeres tanúsítása: Nincs változás a tulajdonos kilétét illetően fogyasztói szokás nem változik mért energetikai jellemző ő az épületmenedzsmentre t utaló adat Épület üzemeltetők az energiafelhasználási adathoz könnyen hozzáférnek

14 MSZ EN15217:2008 Referenciaértékek Energiafelhasználás: EP EP r (követelményérték) R r : előírt-referenciaérték: új épületekre vonatkozó érték. Az R r a C kategóriának felel meg R s : épületállomány-referenciaérték: országos vagy területi szinten az épületek 50%-nál elért energetikai jellemző értéke. Az R s az E kategóriának felel meg

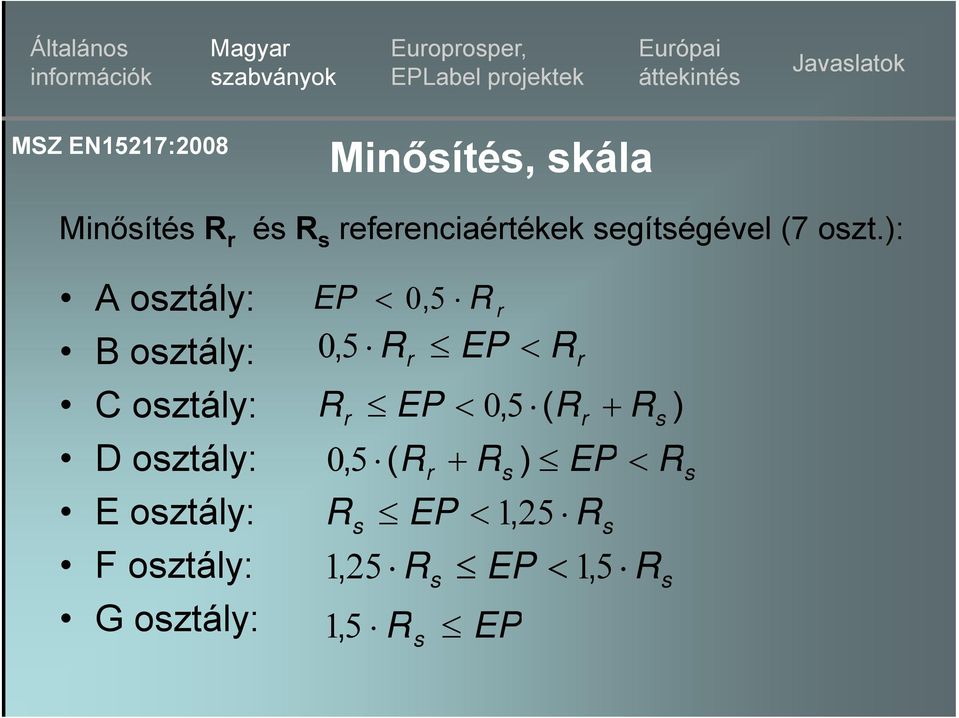

15 MSZ EN15217:2008 Minősítés R r Minősítés, skála és R s referenciaértékek segítségével (7 oszt.): A osztály: B osztály: C osztály: D osztály: E osztály: F osztály: G osztály: EP < 0, 5 R r 0,5, R EP < r R r R r EP < 0, 5 ( Rr + Rs ) 0,5 (R R + R ) EP < R R r s R s s EP < 1, 25 1, 25 R EP < 1, ,5 R R s s R s EP s

16 176/2008. (VI.30.) Korm. rendelet Minősítés a követelményérték százalékában kifejezett érték szerint (10 oszt.) A+: <55 Fokozottan energiatakarékos A: Energiatakarékos B: Követelménynél jobb C: Követelménynek megfelelő D: Követelményt megközelítő E: Átlagosnál jobb F: Átlagos G: Átlagost megközelítő H: Gyenge I: 341< Rossz

17 MSZ EN15217:2008 Tanúsítvány ajánlott formái 3 minta a tanúsítvány megjelenítésére: - 1.példa: számításos eljárás - 2. példa: számításos + méréses (összes energia) - 3. példa: számításos + R r + R S értéke

18 MSZ EN15217:2008

19 MSZ EN15217:2008

20 MSZ EN15217:2008

21 MSZ EN15603:2008 Energy performance of buildings Overall energy use and definition of energy ratings Méréses módszer Validált számításos módszer

22 MSZ EN15603:2008 Méréses módszer Összes bevitt mínusz összes exportált energia Ha csak az energiahordozók mennyisége ismert fűtőértéknek megfelelően bevitt hőmennyiség Ha az adatok kevesebb, mint 3 évre vonatkoznak hőfokhíd alapján korrigálni kell

23 MSZ EN15603:2008 Validált számításos módszer A módszer lényege: A számítással kapott eredményt összehasonlítja a tényleges energiafelhasználással

24 MSZ EN15603:2008 Validált számításos módszer A módszer lépései: é 1. A mért adatokból meghatározzuk a teljes energiafelhasználást 2. Információk begyűjtése: meteorológiai adatok, fajlagos szellőzési érték, belső állapot adatai 3. Energiafelhasználás kiszámítása aktuális épületadatokkal 4. Egyéb energiafelhasználások hozzáadása 5. Számított tt és mért adat összehasonlítása 6. Eltérés esetén számítási paraméterek változtatása

25 MSZ EN15603:2008 Egyéb energiafelhasználás: Lakóépület [kwh/év] * Fagyasztóval + Fagyasztó nélkül

26 MSZ EN15603:2008 Egyéb energiafelhasználás: Iroda [kwh/év]

27

28 Europrosper uopospe ( ) Projekt Mért fogyasztás alapján történő energetikai tanúsítási módszer kidolgozása irodaházakra Projekt team Koordinátor: Egyesült Királyság Belgium, Dánia, Görögország, Írország, Hollandia, Svédország

29 Europrosper uopospe ( ) Átfogó vizsgálat: 13 európai országban, összesen 79 db épület Eredmények Irodaházak energetikai tanúsítási módszerének kidolgozása a tényleges fogyasztási adatok alapján Ptool szoftver kifejlesztése

30 A módszer 6 lépése 1. Az épület energiafelhasználásának meghatározása [kwh/m2/év] 2. A referenciaértékek (benchmark) meghatározása az adott épülethez és adott használathoz 3. Az energiafelhasználás összehasonlítása a referenciaértékekkel besorolás 4. Energiafelhasználás nálás szétbontása 5. Energiahatékonysági javaslatok kidolgozása 6. Energetikai Tanúsítvány

31 1. Az épület energiafelhasználásának meghatározása [kwh/m2/év]

32 Az épület energiafelhasználása fix skálán (1)

33 2. A referenciaértékek (benchmark) meghatározása az adott épülethez és adott használathoz h

34 Referenciaértékek k meghatározása á (2.lépés) é - Berendezések adatai, létszámadatok, üzemidők - Jó gyakorlat és tipikus érték fogalmak bevezetése - Jó gyakorlat: az energiahatékonyság minden végfelhasználónál kiemelten magas - Tipikus: a meglévő rendszerek közepes, tipikus értéke - Az értékeket Fa diagramm segítségével határozzuk meg: az energiafogyasztás a fogyasztás gyökereiből

35 A Fa diagramm elve (2)

36 Alrendszerek referenciaérték előállítása fa diagrammal (2)

37 Alrendszerek referenciaértéke (2)

38 3. Az energiafelhasználás összehasonlítása a referenciaértékekkel besorolás

39 Az energiafelhasználás összehasonlítása a referenciaértékekből képzett skálával (3)

40 4. Energiafelhasználás szétbontása AGT: Actual, Good practice, Typical Aktuális adatok, jó gyakorlat, tipikus érték

41 A végfelhasználások hatékonyságának megállapítása. Fa diagram az aktuális értékekkel kk (4)

42 Az összes energiafelhasználás megoszlása (4)

43 5. Számított és mért adat összehasonlítása

44 Energiafelhasználás aktuális megoszlása és az elérhető értékek (5)

45 6. Energetikai Tanúsítvány

46 Irodaházak referenciaértékei (Action Energy: Energy consumption guide 19) Referenciaértékek 4 fajta irodaházra - 1. természetes szellőzés, kisterű irodák, m2-2. természetes szellőzés, egyterű irodák, m2-3. légkondicionált, általános kivitel, m2-4.légkondicionált, i igényes kivitel, it m2

47 Action Energy: Energy consumption guide 19

50 Action Energy: Energy consumption guide 19 Légkezelő ventilátora FPC: ventilátor + szivattyú + szabályozás

51 Action Energy: Energy consumption guide 19 [kwh/m2/év]

53 EPLabel ( ) Projekt Mért fogyasztás alapján történő energetikai tanúsítási módszer kidolgozása (Europrosper p továbbfejlesztése, kiterjesztése más épületekre is) Projekt team Egyesült Királyság, Belgium, Németország, Dánia, Franciaország, Görögország, Írország, Hollandia, Svédország, Finnország

54 EPLabel ( ) Átfogó vizsgálat 19 európai országban Eredmények 1000 m2-nél nagyobb középületek energetikai tanúsítási módszerének kidolgozása a tényleges fogyasztási adatok alapján EPLabel V1.2: a módszer alkalmazásához kifejlesztett szoftver

55 EPLabel ( )

56 13 irodaépület vizsgálata Németországban A minősítések a vártnál rosszabbak lettek: a referenciaértékek nem tartalmazzák a speciális energiafelhasználást korrigálás szükséges

57 Korrigálás a speciális energiafelhasználással Az épület energiafogyasztásából le kell vonni azokat a speciális energiafelhasználásokat, melyeket nem tartalmaz a referenciaérték

58 Mért fogyasztás, referenciaértékek korrigálása A referenciaértékeket és az aktuális energiafogyasztást 20 év átlagára jellemző hőfokhíddal kell korrigálni

59 Számított és mért érték megjelenítése (jelentős eltérés!)

60 té

61 A méréses eljárás alkalmazása - Nem egységes: számítás, mérés, mérés + számítás, választási lehetőség - Méréses eljárás: Egyesült Királyság, Franciaország, Németország, Ciprus, Finnország, Svédország

62 Méréses tanúsító eljárás alkalmazása (forrás EPLabel)

63 Családi házak energetikai e tanúsítása tása - Fontos a helyes módszer, évente sok az eladás - Ugyanazt az épületet több szakértő tanúsíthatja ugyanarra az eredményre kell jutniuk - Megismételhetőség fontosabb lehet a pontosságnál - Eladáskor vagy bérbeadáskor az épület lakói változnak, a fogyasztói viselkedés túl nagy hatással van a mért fogyasztási adatokra ált. számításos eljárás

64 Társasházi á lakások energetikai e tanúsítása tása - Eladáskor vagy bérbeadáskor - EPBD több lehetőséget ad: adott lakásra, egész épületre, jellemző lakásokra - Energiamegtakarító javaslatok nagy része az egész házat érinti pl. külső fal, hőszigetelése, kazáncsere egész épületre történő tanúsítás - Önálló fűtéses lakás: meg kell hagyni a lakásonkénti tanúsítást is

65 Társasházi á lakások: mérés vagy számítás? - Legtöbb ország számítással - Soklakásos házak fogyasztói szokása csak lassan változik pl. Franciaországban méréses tanúsítás - Lakásoknál főleg számítás, az egész házra vonatkozóan lehet mérés

66 Középületek / nem lakáscélú épületek energetikai tanúsítása - Középület definíciója országonként eltérő - Rendszeres energetikai i tanúsítás, 10 évnél él nem régebbi, jól látható helyen megjelenítve - Különbség a tanúsításban és megjelenítésben, pl. Dánia: minden 1000 m2-nél nagyobb épületnél 5 évente, de csak középületekben kell megjeleníteni

67 Középületek / nem lakáscélú épületek energetikai tanúsítása - A fogyasztói viselkedés változása nem jelentős - Tulajdonos állandó - Tényleges fogyasztás mérőszáma az üzemeltetésnek, melynek a fentiek miatt van létjogosultsága több országban méréses eljárás

68 Egyesült Királyság 2 fajta energetikai tanúsítás - EPC (Energy Performance Certificate): tervezéskor, eladáskor, bérbeadáskor számításos eljárás - DEC (Display Energy Certificate): DEC (Display Energy Certificate): 1000 m2-nél nagyobb középületekre mért adatok alapján (tartalmazza a számításos minősítést, ha készült)

69 EPC (Energy Performance Certificate) Egyesült Királyság

70 Egyesült Királyság DEC (Display Energy Certificate) A szakértő a Non-Domestic Energy Performance Certificate (NDPEC) honlapjáról az épülethez: regisztrációs számot kap referenciaértékeket (benchmark), hőfokhidat és egyéb fontos adatokat kap

71 DEC (Display Energy Certificate) Egyesült Királyság

72 Dánia A régi rendszer: január törv.: Act to promote energy and water savings in buildings tanúsítás kötelező; nagy múltja van m2 felett nagy nagy épület, évente kell tanúsítani (módosították 5 évre), szakértő + épületmenedzsment közösen, ELO rendszer m2 alatt kis épület, eladáskor vagy bérbeadáskor, szakértő, EM rendszer

73 Dánia Energiamenedzsment a nagy épületekben, ELO rendszer - Középületek - Kereskedelmi, szolgáltató és adminisztrációs épületek - Tanúsítás: aktuális villamos energiafogyasztás, hőfogyasztás, vízfogyasztás, CO2 kibocsátás - Energiaterv: megtakarítási lehetőségek, beruházási költség, megtérülés

74 Dánia Tanúsítás a kis épületekben, EM rendszer 1. Az épület és épületgépészeti rendszer részletes felmérése, az adatok rögzítése, értékelése 2. Számítási folyamatok elvégzése 3. Energiafelhasználáscsökkentő javaslatok kidolgozása 4. Besorolás

75 Dánia Az új rendszer: tól - Középületekben a fogyasztást mérik, a hőfokhídnak megfelelően korrigálják a fűtési hőfogyasztást, de a tanúsítás számítással történik Számítással: - Új építésű ház - Meglévő épület eladás vagy bérbeadás m2 feletti épületre 5 évente - Minden középületre 5 évente

76 Németország Verordnung über energiesparen Wärmeschutz und energiesparende Anlagntechnik bei Gebäuden (2007) Tanúsítványon mind a számított energiaigény, g mind a számított energiafelhasználás megadható Csak energiaigény számítás: új épületeknél, 5 lakásnál kisebb épületeknél, építési engedélyt november 1. előtt adták ki Energiafelhasználás számítása: min 3 teljes év adata alapján hőfokhíd korrekcióval, fűtésnél szakszerűen végrehajtott hőmennyiségmérés alapján

77

78 Peremfeltételek ee etétee Lakóépületek 2000 m2 alatt csak számítással 2000 m2 felett, központi fűtés esetén, méréses eljárással is, ha a lakások fűtött alapterületének min. 90%-a folyamatos, életvitelszerű használatban van Középület tanúsítása 1000 m2 alatt csak számítással 1000 m2 felett méréses eljárással is

79 Javasolt módszer 1. Az épület teljes energiafelhasználása min. 3 éves energiaszámlák, mért adatok alapján [kwh/év] 2. Egyéb energiafelhasználások levonása, MSZ EN 15603: Fűtési hőfogyasztás korrigálása 20 év átlagának á hőfokhídjával 4. Primer energiafelhasználás kiszámítása a 7/2006 TNM rendelet 3.melléklet V. pontja szerinti energiaátalakítási tényezőkkel 5. A referenciaérték (követelmény) meghatározása 6. Az energiafelhasználás összehasonlítása a referenciaértékekkel Besorolás 7. Energetikai Tanúsítvány

80 1. Az épület teljes energiafelhasználása min. 3 éves energiaszámlák, mért adatok alapján [kwh/év]: - Összes bevitt mínusz összes exportált energia - Ha csak energiahordozók mennyisége ismert fűtőértéknek megfelelően bevitt hőmennyiség meghatározása

81 2. Egyéb energiafelhasználások levonása, MSZ EN Lakóépület [kwh/év] Iroda [kwh/év] * Fagyasztóval + Fagyasztó nélkül

82 2. Egyéb energiafelhasználások levonása - Amennyiben az MSZ EN 15603:2008 szabványban nem szereplő egyéb energiafogyasztók vannak: éves energiafelhasználás = teljesítmény [kw] x éves üzemidő [h], - fix teljesítményű ű berendezés: beépített tt teljesítmény - változó teljesítményű berendezés: éves átlagos teljesítmény

83 3. Fűtési hőfogyasztás korrigálása 20 év átlagának hőfokhídjával A mért fűtési hőfogyasztást az országos hőfokhídnak megfelelően korrigálni kell: A fűtési energiafogyasztás elosztandó a vizsgált év hőfokhídjával és megszorzandó az adott város 20 éves átlagos hőfokhídjával ( pl napfok/év)

84 4. Primer energiafelhasználás kiszámítása a 7/2006 TNM rendelet 3.melléklet V. pontja szerinti energiaátalakítási tényezőkkel Elektromos áram 2,50 Csúcson kívüli elektromos áram 180 1,80 Földgáz 1,00 Tüzelőolaj 1,00 Szén 0,95 Fűtőművi távfűtés 1,20 Távfűtés kapcsolt energiatermelés 1,12 Tűzifa, biomassza 0,60 Megújuló 000 0,00

85 5. A referenciaérték (követelmény) meghatározása A következő épülettípusokra javasoljuk a mért energiafogyasztási adatokat begyűjtő adatbázis létrehozását: Adminisztrációs épület Egyetem Iskola Sportlétesítmény Kórház Hotel A mért energiafogyasztási adatokból meg kell határozni az épületállomány referenciaértéket: az adott típusú épületek 50%-a által elért értéket

86 5. A referenciaérték (követelmény) meghatározása Szlovák példa: Szlovák példa: reprezentatív adatgyűjtés

87 5. A referenciaérték (követelmény) meghatározása Amíg a meglévő épületek energiafelhasználásáról nincs adatbázis, addig javasoljuk a 7/2006 (V.24.) TNM rendeletben leírt számítással meghatározni a referenciaértéket, az A/V és az épület típusa alapján: Lakó- és szállásjellegű épületek Irodaépületek Oktatási épületek Egyéb funkciójú épületek

88 6. Az energiafelhasználás összehasonlítása a referenciaértékekkel Besorolás Az épület besorolása A+-tól I-ig tartó skálán a 176/2008. (VI.30.) Korm. Rendeletben ismertetett százalékos skála szerint: A+: <55 Fokozottan energiatakarékos A: Energiatakarékos B: Követelménynél jobb C: Követelménynek megfelelő D: Követelményt megközelítő E: Átlagosnál jobb F: Átlagos G: Átlagost megközelítő H: Gyenge I: 341< Rossz

89 7. Energetikai Tanúsítvány Az előzőek összefoglalása és a Tanúsítvány kiállítása, mely tartalmazza: Éves teljes energiafelhasználás Egyéb energiafogyasztók éves energiafelhasználása Méréses időszak fűtési hőfokhídja Referenciaérték Minősítés

90 COMFORT CONSULTING Mérnöki Tanácsadó Kft. Köszönöm megtisztelő figyelmüket! D M Z l á Dr. Zoltán zmagyar@invitel.hu
