ANYAGHÁZTARTÁS épületszerkezetek építéstechnikák. Épületszerkezettan-7 Dr. Lányi Erzsébet

Átírás

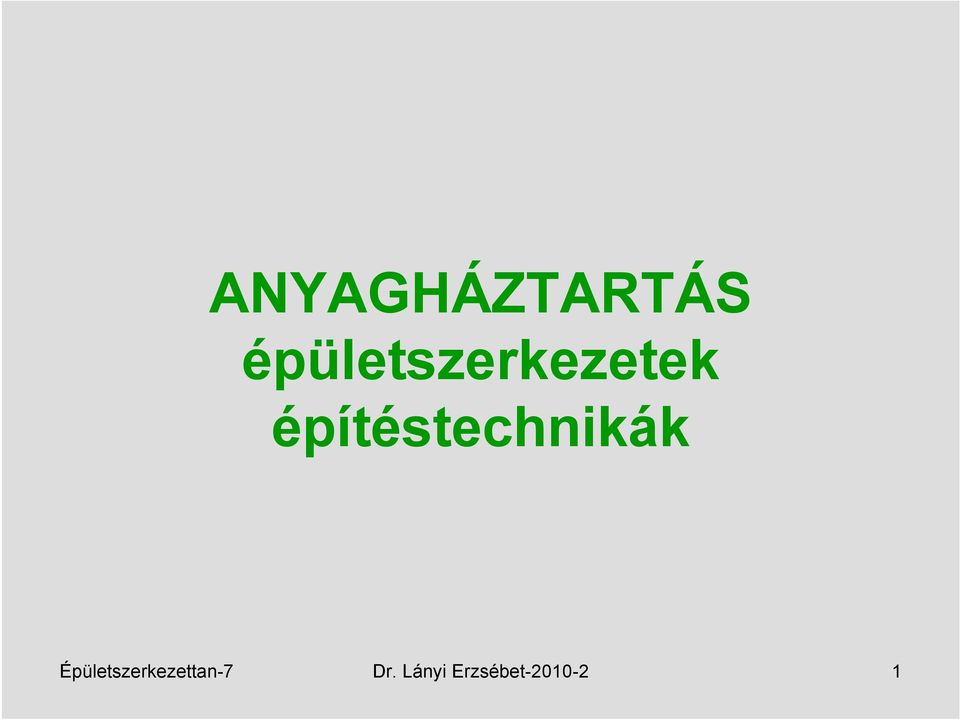

1 ANYAGHÁZTARTÁS épületszerkezetek építéstechnikák Épületszerkezettan-7 Dr. Lányi Erzsébet

2 A fenntarthatatlan építés Az ENSZ Emberi Települések Központja, HABITAT II. Isztambuli konferencia (1996): A települések fenntartható fejlődését segítő cselekvési program (HABITAT agenda) kérdéskörei: a növekvő energiafogyasztás a szilárd hulladék és a szennyvíz mennyiségének növekedése a történelmi kulturális örökség pusztulása a rohamos urbanizálódás, beteg épületek Épületszerkezettan-7 Dr. Lányi Erzsébet

3 A fenntartható építés A Nemzetközi Építéskutatási Tanács (CIB) Fenntartható építés első nemzetközi konferenciája,(1994) Florida, Tampa / C. Kibert: Egészséges épített környezet létrehozása és felelős fenntartása az erőforrások hatékony kihasználásával, ökológiai elvek alapján Azaz a fenntartható fejlődés/visszavonulás elvrendszerének érvényesítése az építésben az ökológia- tudomány fogalomkészletének és kutatási eredményeinek felhasználásával. Épületszerkezettan-7 Dr. Lányi Erzsébet

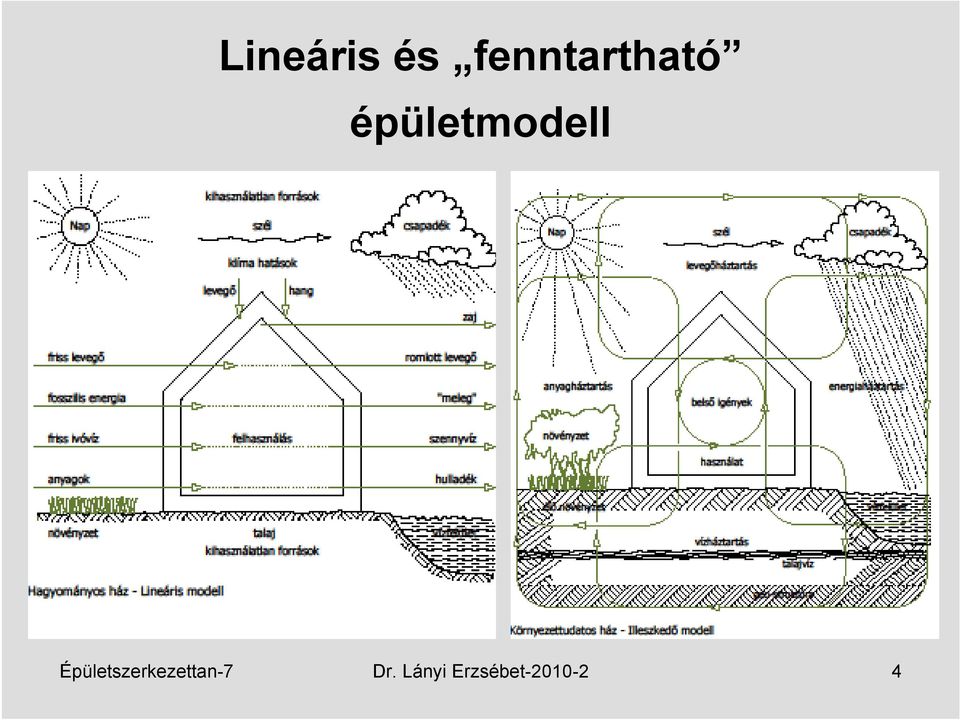

4 Lineáris és fenntartható épületmodell Épületszerkezettan-7 Dr. Lányi Erzsébet

5 A modellek összehasonlítása Lineáris modell Pazarló bevitel; (anyagok-ivóvíz, fosszilis energia) Rossz hatásfokú elhasználás; Szennyező kibocsátások; (hulladékhő, romlott levegő, zaj, szennyvíz, szilárd hulladék, füst) Illeszkedő ház Minimális bevitel; (megújuló energia, nem ivóvíz min. öko.anyag) Jó hatásfokú hasznosítás; Korlátozott kibocsátás; (nem mérgező, visszaforgatható) Épületszerkezettan-7 Dr. Lányi Erzsébet

6 Öko-házak eddig is voltak A sokszínű kultúra hagyományaira és tapasztalataira épülő, mesterségbeli tudás felhasználásával épültek Régóta ismert, természetes és/vagy tartós anyagokat használtak Figyelembe vették a helyi környezeti (nap, szél, csapadék, légáramlatok, növényzet, égtájak, vízfelületek, stb,) hatásokat, az erőforrásokat integrálták az épületekbe Épületszerkezettan-7 Dr. Lányi Erzsébet

7 Alkalmazkodás a helyi adottságokhoz-1 Épületszerkezettan-7 Dr. Lányi Erzsébet

8 Alkalmazkodás a helyi adottságokhoz-2 Épületszerkezettan-7 Dr. Lányi Erzsébet

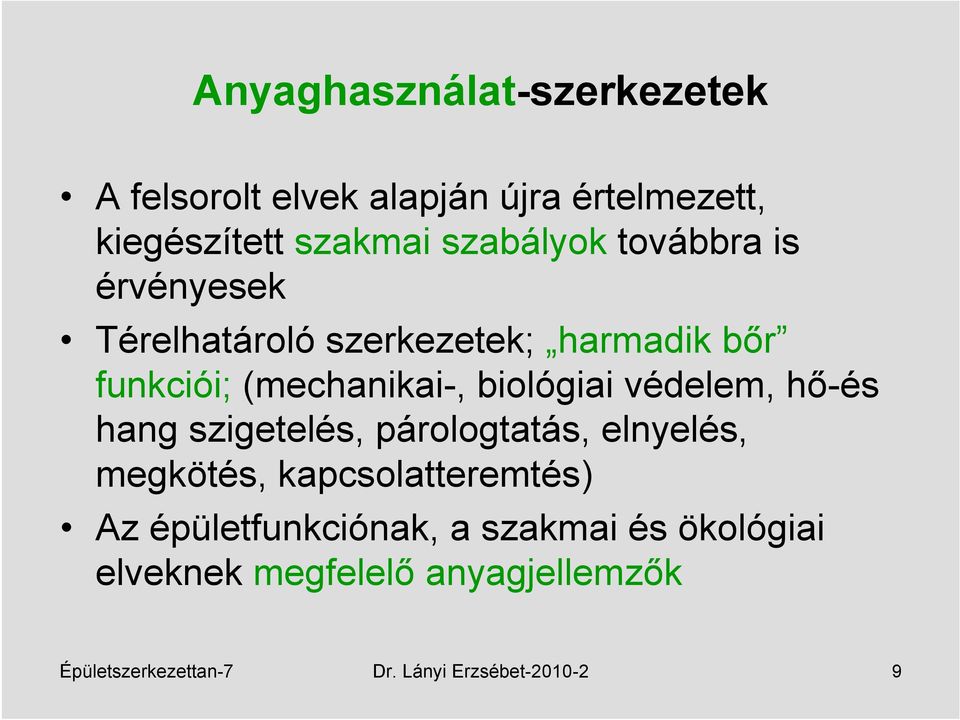

9 Anyaghasználat-szerkezetek A felsorolt elvek alapján újra értelmezett, kiegészített szakmai szabályok továbbra is érvényesek Térelhatároló szerkezetek; harmadik bőr funkciói; (mechanikai-, biológiai védelem, hő-és hang szigetelés, párologtatás, elnyelés, megkötés, kapcsolatteremtés) Az épületfunkciónak, a szakmai és ökológiai elveknek megfelelő anyagjellemzők Épületszerkezettan-7 Dr. Lányi Erzsébet

10 Általános anyagjellemzők -1 Fizikai jellemzők; Tömegeloszlás (sűrűség, tömörség, porozitás) Hidrotechnikai tulajdonságok (víztartalom, víz- és nedvesség felvétel, páradiffúzió, fagyállóság) Hőtechnikai tulajdonságok (fajhő, hővezetés, hőmozgás, tűzállóság) Épületszerkezettan-7 Dr. Lányi Erzsébet

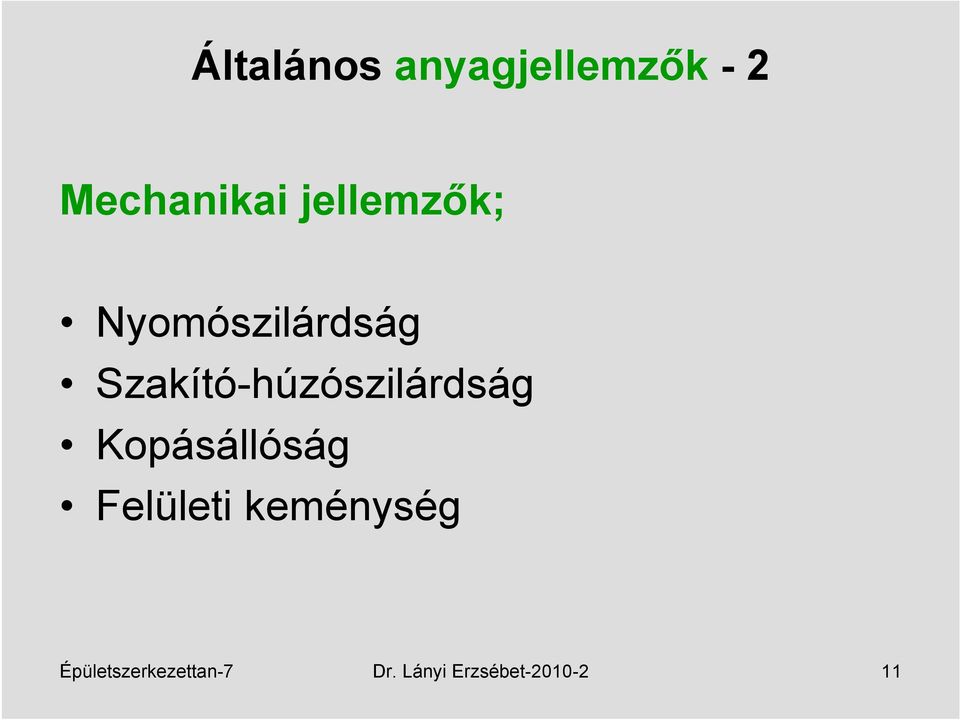

11 Általános anyagjellemzők -2 Mechanikai jellemzők; Nyomószilárdság Szakító-húzószilárdság Kopásállóság Felületi keménység Épületszerkezettan-7 Dr. Lányi Erzsébet

12 Általános anyagjellemzők -3 Alakváltozási jellemzők; Rugalmas Képlékeny Rugalmas-képlékeny Rugalmas viszkózus anyagok Az építőanyagok alkalmazási területe fenti tulajdonságaik függvényében válaszható meg, melyek a megmunkálásra és a tönkremenetel módjára is szolgáltatnak adatokat Épületszerkezettan-7 Dr. Lányi Erzsébet

13 Környezet és egészség kímélő építőanyagok jellemzői Kis beépített energia tartalom (PEI); kitermelés, gyártás, szállítás, beépítés energia tartalma, primer energiában (fosszilis energia hordozókra vetítve). Határértéken belüli káros anyag tartalom; teljes életciklus alatti káros anyag (pl. CO 2 SO 2 stb.) kibocsátás. Recicling; Újra használhatóság, újra hasznosíthatóság, visszaforgathatóság Decentralizált előállítás, szelíd technikákkal; kis szállítási távolságok, helyi munkaerő A harmadik bőr kritériumai szerinti viselkedés a szerkezetben. Épületszerkezettan-7 Dr. Lányi Erzsébet

14 Építőanyag fajták és feldolgozásuk Szerves anyagok; organikus - és műanyagok Szervetlen anyagok; természetes és mesterséges A napi gyakorlatban általában természetes alapú, de átalakított, társított, (túl)feldolgozott, félkész és késztermékekből építünk Épületszerkezettan-7 Dr. Lányi Erzsébet

15 Természetes és mesterséges építőanyagok Természetes anyagok; Kő, fa, föld (fal, födém) Nád, sás, fű, gabonahulladék (tetőfedés, adalék) Gyapjú, szőr, bőr, tej, túrú, enyv (hőszigetelés, ragasztás, festés) Meddig tekinthető természetesnek? A feldolgozás, beavatkozás mértéke, Energiatartalom Mesterséges anyagok; Kerámiák (fal, fedés, burkolás) Kötőanyagok, oldószerek (beton, habarcs, festék) Fémek (épületváz, nyílászáró, burkolat) Üveg (nyílászáró, fal, födém, padló) Bitumen (vízszigetelés, kötőanyag) Fa, faszármazékok Vegyi anyagok (8 mill. új) Épületszerkezettan-7 Dr. Lányi Erzsébet

16 Káros anyagok A környezetet / emberi egészséget károsítják Teljes életciklus vizsgálat; (kitermelés, gyártás, szállítás, beépítés, használat, bontás, hulladékba kerülés) Környezetbe kerülés, mérhetőség; (emisszió, imisszió, migráció) Határértékek MAK, MMK; (egységnyi anyagmennyiségre vonatkozó maximális, megengedhető koncentráció pl. gr/lm 3 Összetett, halmozódó, hosszú távú hatásokra nincsenek megbízható mérési módszerek Épületszerkezettan-7 Dr. Lányi Erzsébet

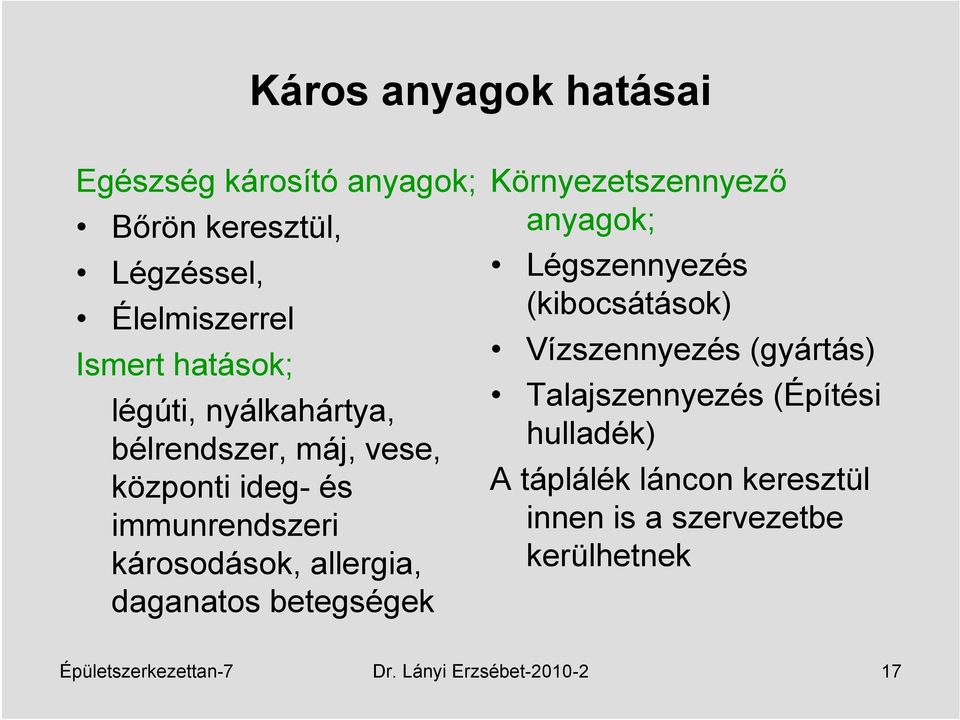

17 Káros anyagok hatásai Egészség károsító anyagok; Bőrön keresztül, Légzéssel, Élelmiszerrel Ismert hatások; légúti, nyálkahártya, bélrendszer, máj, vese, központi ideg- és immunrendszeri károsodások, allergia, daganatos betegségek Környezetszennyező anyagok; Légszennyezés (kibocsátások) Vízszennyezés (gyártás) Talajszennyezés (Építési hulladék) A táplálék láncon keresztül innen is a szervezetbe kerülhetnek Épületszerkezettan-7 Dr. Lányi Erzsébet

18 Néhány veszélyes anyag hatása, előfordulása Formaldehid (HCHO), allergia, szív, tumor Fluór-klór-szénhidrogének (FKSZ); allergia, immunrendszer, szívpanaszok, ózonréteg Klórozott szénhidrogének (PCB, PCP, PVC, TCDD); idegrendszer, tűdő, máj, lép, vese Szálas anyagok; tűdő károsodás, tumor Nehézfémek, radioaktív anyagok; vese, emésztőrendszer, tumor Ragasztók, festékek, tisztító szerek, textil Műanyaghabok, desodorok hajtógázai, tűoltó, hűtő készülékek Vízszigetelések, padlóburkolatok, konyhai fóliák, nyílászárók Kőzet és üveggyapot, azbeszt Gyártási segédanyagok, melléktermékek, kohósalak, ipari gipsz, mélységi kőzetek Épületszerkezettan-7 Dr. Lányi Erzsébet

19 Általános mérés - minősítés Mérés; anyagtulajdonságok egzakt meghatározása, szabványosított vizsgálatokkal és mértékegység rendszerrel (1980-tól; SI ) Minősítés; a minőség az alkalmasság mértéke, célja a szabályozásra, egységesítésre törekvés Minőség ellenőrzés; vizsgálata annak, hogy a termék megfelel-e a gyártó tanúsította minőségnek Szabványok; törvénnyel, rendeletekkel kötelezővé tett előírások. Általában az állékonyság, az energiaforgalom, a tűzvédelem, a zajvédelem, a környezet- és egészségvédelem területén vizsgálatokra, alkalmazhatóságra, stb. vonatkoznak. Épületszerkezettan-7 Dr. Lányi Erzsébet

20 Az ökológiai viselkedés mérhetősége Környezeti teljesítmény értékelése szabványokban (MSZ EN ISO ) rögzített, hatás orientált módszerrel. Életciklus elemzések, (Life Cycle Assesment- LCA): Minden lehetséges hatást (pl. energia felhasználás, emissziók) számszerűsít a vizsgált objektum egységnyi mennyiségére vonatkoztatva. Nemzetközi kutatócsoportok kidolgozta adatbázisok (pl. BauBioDataBank, Ecoinvent Daten) és a kezelést segítő szoftverek (pl. LEGEP) Épületszerkezettan-7 Dr. Lányi Erzsébet

21 Az adatbázisokban szereplő értékelési tényezők Nem megújuló kumulatív energiaigény (MJ) Klímaváltozás (kg CO 2eq ) Savasodás (mg SO 2eq ) Sztratoszferikus ózonréteg károsodás (mg CFC- 11- eq ) Fotokémiai oxidáció, nyári szmog, magas NO x (g etilén- eq ) Eutrofizáció (g PO4- eq ) Humán toxicitás (kg 1,4DCB- eq ) Ökotoxicitás (kg 1,4DCB- eq ) Épületszerkezettan-7 Dr. Lányi Erzsébet

22 Szabályozás itthon Magyarországon; az építési termékek és anyagok műszaki követelményeknek való megfelelőségét igazolni kell. (3/2003. (I. 25.) BM-GKM-KvVM együttes rendelet). Az új termékek forgalomba hozásához építőipari műszaki engedély (ÉME) szükséges. Az engedélyezett termékek kereskedelmi forgalomba kerülésének feltétele; hogy a gyártó vagy szállító igazolja a termék megfelelőségét, (Megfelelőségi Igazolás). Nem segítik a fenntartható szemlélet terjedését, pl. kizárja a bontott anyagok újra-használatát és megnehezíti a megújuló anyagok beépítését. Az ökológiai/biológiai (fenntarthatósági) szempontok az itthoni, építőanyagokra/termékekre vonatkozó szabályozásban nincsenek jelen. Épületszerkezettan-7 Dr. Lányi Erzsébet

23 Építőanyagok összehasonlítása ökológiai szempontok szerint-1 Anyagok Falazatok: 1 kwh/m Fa Hőszig.blokk 150 o - o Gázbeton o o - o Tégla 130 o - o Vasbeton elgy o : primer energiaigény az előállításnál; 2: káros anyag kibocsátás az előállításnál; 3: regenerálhatóság; 4: újrafelhasználhatóság; 5: belföldi forrás; 6: decentralizált előállíthatóság és felhasználhatóság lehetősége; 7: egészségi, jó közérzet kihatás Épületszerkezettan-7 Dr. Lányi Erzsébet

24 Építőanyagok összehasonlítása ökológiai szempontok szerint-2 Anyagok Tartószerkezet: 1 kwh/m Fa (12/20) Acél (I PB 220) o - - o Vasbeton o - - o 1: primer energiaigény az előállításnál; 2: káros anyag kibocsátás az előállításnál; 3: regenerálhatóság; 4: újrafelhasználhatóság; 5: belföldi forrás; 6: decentralizált előállíthatóság és felhasználhatóság lehetősége; 7: egészségi, jó közérzet kihatás Épületszerkezettan-7 Dr. Lányi Erzsébet

25 Építőanyagok összehasonlítása ökológiai szempontok szerint-3 Anyagok Tető-héjalás: 1 kwh/m Fazsindely Azbesztcement o Réz o - - o Alumínium o - - o 1: primer energiaigény az előállításnál; 2: káros anyag kibocsátás az előállításnál; 3: regenerálhatóság; 4: újrafelhasználhatóság; 5: belföldi forrás; 6: decentralizált előállíthatóság és felhasználhatóság lehetősége; 7: egészségi, jó közérzet kihatás Épületszerkezettan-7 Dr. Lányi Erzsébet

26 Építőanyagok összehasonlítása ökológiai szempontok szerint - 4 Anyagok Nyílászárók: 1 kwh/m Fa Műanyag Alumínium : primer energiaigény az előállításnál; 2: káros anyag kibocsátás az előállításnál; 3: regenerálhatóság; 4: újrafelhasználhatóság; 5: belföldi forrás; 6: decentralizált előállíthatóság és felhasználhatóság lehetősége; 7: egészségi, jó közérzet kihatás Épületszerkezettan-7 Dr. Lányi Erzsébet

27 Építőanyagok összehasonlítása ökológiai szempontok szerint-6 Anyagok Padlóburkolatok: 1 kwh/m Fa Linóleum Műanyag o : primer energiaigény az előállításnál; 2: káros anyag kibocsátás az előállításnál; 3: regenerálhatóság; 4: újrafelhasználhatóság; 5: belföldi forrás; 6: decentralizált előállíthatóság és felhasználhatóság lehetősége; 7: egészségi, jó közérzet kihatás Épületszerkezettan-7 Dr. Lányi Erzsébet

28 Építőanyagok összehasonlítása ökológiai szempontok szerint-7 Anyagok Festékek: Természetes mázak Műanyag bázisúak 1 kwh/m ,5-2 + o : primer energiaigény az előállításnál; 2: káros anyag kibocsátás az előállításnál; 3: regenerálhatóság; 4: újrafelhasználhatóság; 5: belföldi forrás; 6: decentralizált előállíthatóság és felhasználhatóság lehetősége; 7: egészségi, jó közérzet kihatás Épületszerkezettan-7 Dr. Lányi Erzsébet

29 Építőanyagok/szerkezetek összehasonlítása Környezetkímélő anyagok és szerkezetek Életciklusuk alatt kevés az energiafelhasználás Nem mérgezik sem a természetet, sem az embert Nem lesz belőlük használhatatlan hulladék A felhasználásukkal készült házakban jól érezzük magunkat Nem környezetkímélők; Életciklusuk alatt sok energiát igényelnek Magas a káros anyag tartalmuk, segédanyagigényük Bontás után csak hulladékba kerülhetnek A belőlük épített házakban megbetegszünk Épületszerkezettan-7 Dr. Lányi Erzsébet

30 Belső terek és épületszerkezetek Épület a természeti környezettől különböző helyzetű felületekkel elválasztott térrendszer A belső terekben a külsőtől eltérő, a funkciónak megfelelő (lég)állapotokat kell létrehozni és fenntartani A határoló síkok a különböző rendeltetésű épületszerkezetek, teherhordó és öltöztető elemekből, építőanyagokból és gyártott termékekből állnak, a terek jellegzetességeihez igazodnak Épületszerkezettan-7 Dr. Lányi Erzsébet

31 A belső légállapotokat létrehozó és fenntartó rendszerek Épületgépészet; energia és anyagáramokkal (központi ellátó rendszerek, vezetékhálózatok, berendezések) Épületszerkezetek; (épület)fizikai törvényszerűségek szerint működnek, harmadik bőrként ; hőelnyelés, - tárolás, -átadás, -sugárzás,elnyelés, védelem, kapcsolattartás, páragazdálkodás, stb. Épületszerkezettan-7 Dr. Lányi Erzsébet

32 Környezetbarát épületszerkezetek A fenntarthatóság elvei szerint, az ökológia szabályrendszerét követve készülnek el, épülnek be és segítik elő az épület egészséges és energiatakarékos használatát annak teljes élettartama alatt. Helyben hozzáférhető, tartós, felújítható,újrahasználható, komposztálható, nem mérgező anyagokból készülnek Zárt gyártási technológiákat és szelíd kivitelezési technikákat igényelnek Gazdálkodnak az energiával és a levegő nedvességtartalmával A szerkezeti rendszer felerősíti és hasznosítja a környezeti erőforrásokat Épületszerkezettan-7 Dr. Lányi Erzsébet

33 Épületszerkezetek csoportosítása Többfunkciós szerkezetek, meghatározott hierarchia szerint kapcsolódnak egymáshoz és az épület egészéhez; Teherhordó (falas, vázas, vegyes) Külső térelhatároló (fal, tető, talajon fekvő padló) Belső térosztó,- elválasztó (közbenső födém, válaszfal) Térkapcsoló (lépcső, függőfolyosó, nyílászárók) Védő-szabályozó (hő-, hang- és víz és nedvesség szigetelések) Használatot biztosító, (külső, belső felületképzések) Klímaszabályozó ( épületgépészet ) szerkezetek Épületszerkezettan-7 Dr. Lányi Erzsébet

34 A szerkezetekkel szemben támasztott elvárások A szakmai követelmények: Állékonysági Épületszerkezetei Épületfizikai Megvalósítási Finanszírozhatósági Környezetvédelmi Egészségügyi követelmények A természet védelmének követelményei: A fenntarthatóság (R.C.R.), A természet (építésökológia) és az egészség védelme (építésbiológia) elveinek érvényesítése A környezeti erőforrások hasznosítása Épületszerkezettan-7 Dr. Lányi Erzsébet

35 Épületszerkezetek elemzése Hatás - követelmény - teljesítmény elv (a tényezők számszerűsíthetők és dimenzionálhatók) Értékelési tényezők, indikátorok (építésökológiai és egészségvédelemi jellemzők) Az értékelés algoritmusa (definiálás, teljesítményjellemzők meghatározása, követelmények számszerűsítése, osztályba sorolás a teljesítmény alapján, szerkezetválasztás) Értékelési kategóriák (pl. kiemelten jó-, jó-, átlagos-, gyenge teljesítményű, nem ajánlott, nem minősíthető) Épületszerkezettan-7 Dr. Lányi Erzsébet

36 Számszerűsítéshez szükséges fontosabb anyagjellemzők Szerkezeti rétegvastagság (mm) Felülettömeg (kg/m 2 ) Hőátbocsátási tényező (U/k W/m 2 K) Fajhő (J/kgK) Fáziseltolódás (h), hőfokvezetési tényező(cm 2 /h) Hőcsillapítás, Szorpciós nedvességfelvétel (%) Páradiffúziós ellenállás (m 2 spa/g) Károsanyag emisszió (μg/légm 3 ) Épületszerkezettan-7 Dr. Lányi Erzsébet

37 Recycling A szilárd hulladék 35-50%-a építési törmelék, válogatás nélkül kerül lerakásra Újra-használat; változatlan formában építik be újra (tömör tégla, fa, acél, vb födém elemek,nyílászárók) Újra hasznosítás; őrlési (beton, kerámia, papír), olvasztásos (acél, alumínium, üveg), pirolízis (műanyagok) technikák. Ötvözött, társított termékek esetében nehézkes, energiaigényes, minősítés Visszaforgatás; természetes, megújuló forrásból származó anyagok visszaforgathatók (agyag, kő) vagy komposztálhatók (fa, nád, méhviasz, lenolaj,enyv, fenyőgyanta, természetes hőszigetelések) Épületszerkezettan-7 Dr. Lányi Erzsébet

38 Környezeti erőforrások felhasználási lehetőségei szerkezetkialakítási koncepciók Passzív rendszerek: Az üvegházhatás elvén alapuló, a nap sugárzási energiájára épített rendszer, melyben az épületszerkezetek látják el az épületgépészet feladatát Az aktív és hibrid környezeti energiahasznosító rendszerek részben vagy egészen gépészeti eszközökkel gyűjtik be, tárolják és hasznosítják a nap, föld, levegő, talajvíz (hő)energiáját Klímahomlokzatok, intelligens házak Épületszerkezettan-7 Dr. Lányi Erzsébet

39 Passzív hasznosítás energia Környezeti, megújuló erőforrások nyereségelvű hasznosítása, (pufferzónás tervezés, transzparens felületek, tájolás, sugárzási nyereségek, napterek) Hővisszatartás, hőtárolás, hőszigetelés Nyári hő elleni védelem, árnyékolás Passzív hűtés, párologtatás-szellőzés Épületszerkezettan-7 Dr. Lányi Erzsébet

40 Napsugárzási adatok (W/m2) Magyarországon Épületszerkezettan-7 Dr. Lányi Erzsébet

41 Napterek működése napházak Épületszerkezettan-7 Dr. Lányi Erzsébet

42 Napházak Épületszerkezettan-7 Dr. Lányi Erzsébet

43 Passzív hasznosítás szellőzés, klímatizálás, világítás Kis osztású nyílászárók (célzott természetes szellőzés) rés szellőzés Telepítéssel, növényzettel szélvédelem Üvegezett, növényesített átriumok Légcsatornák padlóban és falban Páragazdálkodó anyagok, zöld szerkezetek Vízfelületek (reflexió, párologtatás) Világosra színezett felületek Fénypárkányok, fény-kutak Épületszerkezettan-7 Dr. Lányi Erzsébet

44 Passzív hasznosítás növényzettel Épületszerkezettan-7 Dr. Lányi Erzsébet

45 Passzív hasznosítás, zöld homlokzatok Épületszerkezettan-7 Dr. Lányi Erzsébet

46 Aktív szoláris és geotermális rendszerek Megújuló energiafajták Gyűjtése Tárolása Felhasználása (fűtés, melegvíz készítés, elektromos energia előállítás) Gépészeti berendezések (nap és légkollektorok, tároló és szabályozó rendszerek) Épületszerkezettan-7 Dr. Lányi Erzsébet

47 Aktív szoláris rendszerek Épületszerkezettan-7 Dr. Lányi Erzsébet

48 Aktív szoláris rendszerek Épületszerkezettan-7 Dr. Lányi Erzsébet

49 Hibrid és integrált rendszerek Tetőfedések, homlokzatburkolatok, árnyékolók napkollektorokkal és napcellákkal kombinálva Transzparens hőszigetelések (üvegházhatás elvén, védő és árnyékoló kiegésztőkkel) Transzparens vakolatok (nyári hővédelem) Alacsony hőmérsékletű padló, fal és mennyezet fűtések Épületszerkezettan-7 Dr. Lányi Erzsébet

50 Hibrid rendszerek Épületszerkezettan-7 Dr. Lányi Erzsébet

51 Hibrid rendszer Épületszerkezettan-7 Dr. Lányi Erzsébet

52 Klímahomlokzatok, intelligens házak Energia formaalkotó tényező (mesterséges kapcsolatteremtés),a külső-belső változásokra dinamikusan reagáló szabályozható áteresztő képességű üvegfalakkal) Működés Információgyűjtés tárolás - feldolgozás napenergiával táplált érzékelőkkel Reagálás az energiaáramok összerendezésével, a szerkezetek teljesítőképességének megváltoztatásával (félig áteresztő hártyák) Tervezés Számítógépes szimuláció, a valóság leegyszerűsített utánzása (nagy beépített-, kis használati energia) Épületszerkezettan-7 Dr. Lányi Erzsébet

53 Irodaház klíma-homlokzata Épületszerkezettan-7 Dr. Lányi Erzsébet

54 Intelligens házak Épületszerkezettan-7 Dr. Lányi Erzsébet

55 Intelligens házak Épületszerkezettan-7 Dr. Lányi Erzsébet

56 A megvalósítás technikai eszközei High - tech A tudomány legújabb eredményeinek használata, nehéz vegyipar Nyitott gyártási folyamatok Automatizált gépsorok Low tech, slow - tech Csak természetes anyagok használata Kézi erő, helyszíni építés Soft tech Átlátható, köztes technika Zárt gyártási folyamatok Helyszíni építés, emberi munka Korszerű szerszámok (gépek helyett) Csúcstechnika csak a szabályozásban Épületszerkezettan-7 Dr. Lányi Erzsébet

57 Minőség, költség, karbantartás Csúcstechnika; Garantált, egyenletes csúcs minőség Automatizált tömeggyártás, olcsóbb Karbantartás helyett kis élettartamú, eldobható szerkezetek Köztes technikák; Célnak megfelelő minőség Kézi erő, vagy zárt rendszerű folyamat, drágább, de munkaerő igényes Gyakoribb karbantartás vagy/és tartós anyagok Épületszerkezettan-7 Dr. Lányi Erzsébet

58 Zárt és nyitott technológiai folyamatok Növényi kémia Zárt körfolyamat Petrolkémia Nyílt körfolyamat Növényi termék Részleges lebomlás Nem lebomló kémiai anyagok Felhasználás Mikroorganizmusok Biológiai lebontás Szén-dioxid, víz Oxigén Napenergia Ásványok Félkész termék Nyersanyag Fotoszintézis Növényi levél Felhasználás Kész termék Félkész termék Számtalan melléktermék és hulladék Olajszennyezés Emisszió Mérgező anyagok Hulladék Alap vegyianyagok Lebontott anyagok Nagy energiabevitel (szén, benzin, atomenergia) Közbenső anyagok Kőolajfinomító Élő növény Kőolaj Tartály Anyagkörforgás, vagy visszafordíthatatlan folyamatok? Épületszerkezettan-7 Dr. Lányi Erzsébet

59 Alternatív építési módok A vernakuláris építés; (példa és indikátor) Vályog építés Szalmabála építés Fa építés Építés bontott anyagból Épületszerkezettan-7 Dr. Lányi Erzsébet

60 Irodalom Dr Balázs György; építőanyagok és kémia, Tankönyvkiadó, Budapest, 1984 P. und M. Krusche, D. Althaus, I. Gabriel; Ökologische Bau, Bauverlag, 1982 Egészségügyi Világszervezet, WHO/PCS/00.1; Nemzetközi kémiai biztonsági program, Az emberi egészségre és a környezetre ható veszélyes vegyi anyagok. ÁNTSZ Országos Tisztiorvosi Hivatala, Budapest, 2003 Fodor József Országos Közegészségügyi Központ (2000); Nemzetközi Kémiai biztonsági kártyák D. Heinrich, M. Hergt; SH atlasz, Ökológia, Springerverlag, 1995 Nagy Györgyi, Novák Ágnes, Osztroluczky Miklós; Zöld szerkezetek, Ybl Miklós Műszaki Főiskola, Dr Rudnai Péter; építőanyagok emissziója, előadás jegyzetek, Építészetbiológiai Egyesület; Tisztább építési anyagokat Magyaroszágon c. KÖM Kutatási jelentés, 2001 (Medgyasszay Péter, Cserveny Ferenc, Dr Józsa Zsuzsa, Dr Lányi Erzsébet, Novák Ágnes, Tiderencl Gábor) Független Öoklógiai Központ Alapítvány; Medgyasszay Péter, Szalay Zsuzsa, Dr Tiderencl Gábor, Zorkóczy Zoltán; Épületszerkezetek építésökológiai és biológiai értékelő rendszerének összeállítása az építési anyagok hazai gyártási/előállítási adatai alapján KÖM Kutatási jelentés, 2006 Dr Habil Kistelegdy István DLA ; A magastető, mint energiaburok, konferencia előadás, Dr Széll Mária; Transzaprens épületszerkezetek, Pécs, 2001 Épületszerkezettan-7 Dr. Lányi Erzsébet
