2 Revízió követés Verzió Dátum Megjegyzés Felel s Alapváltozat Gulyás László 2/28

3 Tartalomjegyzék Revízió követés... 2 Tartalomjegyzék... 3 Bevezetés... 4 Dokumentációk... 4 Különböz konfigurációk... 4 Az MC70 részei... 6 Els lépések... 7 A f akkumulátor behelyezése... 7 A f akkumulátor eltávolítása... 8 Az akkumulátorok töltése... 9 A mobil számítógép indítása Érint ceruza (íróvessz, stylus) Az érint -képerny beállítása SIM kártya A SIM kártya behelyezése a terminálba A hordszíj beállítása Képerny véd Akkumulátor menedzsment Tápellátási beállítások Háttérvilágítás beállítása A billenty zet háttérvilágításának beállítása A rádiók kikapcsolása A WLAN rádió kikapcsolása A bluetooth és WAN rádiók kikapcsolása: Állapotvisszajelz LED-ek Billenty zetek Numerikus billenty zet QWERTY billenty zet Funkció billenty k Fülhallgató használata Adatbevitel a szkennerrel és a kameraolvasóval Szkennelési megfontolások Távolság Szög Lineáris kódolvasás Kameraolvasó használata A mobil számítógép újraindítása Meleg indítás Hideg indítás A mobil számítógép felébresztése A mobil számítógép zárolása Technikai specifikáció Karbantartás, gondozás, szervizelés /28

4 Bevezetés Jelen kézikönyv az MC70 mobil számítógépcsalád (EDA, Enterprise Digital Assistant) üzembe helyezését, használatát, valamint karbantartását és gondozását mutatja be. Figyelem! A kézikönyvben szerepl képerny -képek, és ablakok csak illusztrációk, különbözhetnek a tényleges képerny kt l. Dokumentációk Az MC70 termékcsaládba tartozó mobil terminálokhoz kapcsolódó információk jelen kézikönyvön kívül az alábbi dokumentációkban találhatók: MC70 Integrator Guide (72E Rev. A) leírja, hogy hogyan állítsuk be, hogyan setup -oljuk az MC70 mobil számítógépet és a kiegészít it MC70 User Guide (72E Rev. A) leírja, hogy hogyan használjuk az MC70 mobil számítógépet. MC70 Quick Start Guide ( Rev. A) Microsoft Windows Mobile 5.0 Applications User Guide for Symbol Devices leírja, hogy hogyan használjuk a Microsoft által fejlesztett alkalmazásokat. Symbol Application Guide leírja, hogy hogyan használjuk a Symbol által fejlesztett alkalmazásokat. SMDK Help File API információkat nyújt alkalmazás-fejlesztéshez. Különböz konfigurációk Az MC70 mobil számítógépcsaládba többfajta berendezés tartozik. A kézikönyv az alábbi felépítés MC70 terminálokkal foglalkozik. MC7004 Windows Mobile 5.0 operációs rendszer, EDGE GPRS négysávos WAN rádió, Bluetooth, QWGA 3,5 színes kijelz, 64MB RAM / 128MB flash memória, 1D lézerszkenner, vagy 2D kameraolvasó ( imager ),.numerikus, vagy QWERTY billenty zet, felhasználók által hozzáférhet SD kártyahely, VoIP-re felkészített terminál (VoIP szoftver nélkül) MC7090 Windows Mobile 5.0 operációs rendszer, a/b/g WLAN rádió, Bluetooth, QWGA 3,5 színes kijelz, 64MB RAM / 128MB flash memória, 1D lézerszkenner, vagy 2D kameraolvasó ( imager ),.numerikus, vagy QWERTY billenty zet, felhasználók által hozzáférhet SD kártyahely, VoIP-re felkészített terminál (VoIP szoftver nélkül) MC7094 Windows Mobile 5.0 operációs rendszer, 802,11a/b/g WLAN rádió, GPRS WAN rádió, Bluetooth, QWGA 3,5 színes kijelz, 64MB RAM / 128MB flash memória, 1D lézerszkenner, vagy 2D kameraolvasó ( imager ),.numerikus, vagy QWERTY billenty zet, 4/28

5 felhasználók által hozzáférhet SD kártyahely, VoIP-re felkészített terminál (VoIP szoftver nélkül) 5/28

6 Az MC70 részei Ez a fejezet bemutatja az MC70 mobil számítógép részeit az el lnézeti és a hátulnézeti ábra segítségével. Az MC70 részei, elölnézetben: Az adatgy jt részei, hátulnézetben: 6/28

7 Els lépések Hogy elindíthassuk mobil számítógépünket: Helyezzük be a f akkumulátort Töltsük föl a f - és a háttér ( backup ) akkumulátort Kapcsoljuk be a mobil számítógépet Konfiguráljuk az MC70-et A f akkumulátor behelyezése A képen a normál kapacitású 1900 mah Li-ion akku látható. A nagyobb, 3800 mah kapacitású akkumulátor nagyobb fedelet igényel. A f akkumulátor behelyezéséhez: 1. Forgassuk el a fedél csapjait nyitott pozícióba. 2. Emeljük fel az akku-fedelet (a tetejét el ször). 3. Helyezzük az akkut a helyére. El ször a tetejét, majd az alját nyomjuk finoman a helyére, ahogy az a képen látható. 4. Nyomjuk le az akkut, míg a helyére nem ugrik 5. Ügyeljünk arra, hogy a csapok maradjanak nyitott pozícióban, majd helyezzük vissza a fedelet (el ször az aljánál), majd nyomjuk le. 7/28

8 6. Forgassuk az akku-fedél csapjait lezáró pozícióba, hogy rögzítsük a fedelet. 7. F zzük át a hordszíjat a nyíláson. Húzzuk meg és rögzítsük. Az akkumulátor behelyezése után az MC70 bekapcsol. A f akkumulátor eltávolítása A f akkumulátor eltávolításához: 1. Kapcsoljuk ki az MC70-et. 2. Lazítsuk ki a hordszíjat. 3. Nyissuk föl a fedél-csapokat. 8/28

9 4. Vegyük le a fedelet 5. Nyomjuk le az akku kioldó gombot és vegyük ki az akkut Az akkumulátorok töltése Miel tt el ször használatba vennénk a mobil számítógépet, az akkumulátort addig töltsük, amíg a sárga töltésállapot visszajelz LED folyamatosan nem világít. A f akkumulátor töltéséhez használhatjuk a mobil számítógép bölcs jét, vagy kábelt a megfelel tápegységgel együtt. Az MC70 egy beépített háttér ( backup ) akkumulátorral is rendelkezik, melynek célja a f akkumulátor eltávolítása -, vagy kimerülése esetén a memória (RAM) tartalom meg rzése. Erre szobah mérsékleten a teljesen feltöltött backup akku 30 percen át képes. A háttér akkumulátor magától tölt dik (a f akkumulátorból), ha a f akkumulátort behelyeztük a berendezésbe. Els használatkor a háttér akku a teljes töltöttségét kb. 24 óra alatt éri el, ezért ezen id alatt ne vegyük ki az MC70 f akkumulátorát. A két akku együttesen, alacsony töltésszint esetén kb. 40 órán át képes a memória tartalmának meg rzésére. Akkumulátor töltésre az alábbi tölt ket használhatjuk: Egy fér helyes USB/soros bölcs Négyfér helyes Ethernet bölcs Autós tölt 9/28

10 Akkutöltéshez a következ tennivalóink vannak: 1. Csatlakoztassuk a tölt höz a megfelel áramforrást 2. A mobil terminált helyezzük be a tölt be (vagy csatlakoztassuk a kábelt). A töltés visszajelz LED sárgán villog addig, amíg a töltés folyamatban van. Ha az akku teljesen feltölt dött, a LED folyamatosan sárga fénnyel világít. Az alábbi táblázat megmutatja a töltés visszajelz LED állapotait. LED színe Nem világít Lassan villogó sárga (2 másodpercenként 1 villanás) Sárgán világít Gyorsan villogó sárga (1 másodpercenként 2 villanás) Jelentése Az MC70 nem tölt; Az MC70 nincs rendesen az egységben, vagy nem megfelel az áramforrás; A tölt egység nincs áram alatt Töltés folyamatban A töltés befejez dött Töltési hiba Az akkumulátorok töltését 0 C és 40 C között végezzük! A mobil számítógép indítása Amikor el ször indul el a mobil számítógép, akkor inicializálja magát. A Symbol bejelentkez képerny (splash screen) jelenik meg egy rövid id re, majd a kalibrációs képerny t láthatjuk. Ezeket a képerny ket látjuk akkor is, amikor hideg indítás (hideg reset, cold boot) után újraindul a mobil számítógép. Érint ceruza (íróvessz, stylus) Az érint ceruzát arra használjuk, hogy kijelöljünk vele különböz objektumokat, valamint adatokat vigyünk be a segítségével a képerny n. Az érint ceruza funkciója szerint hasonlít az egérre és a hagyományos tollra. Kattintsunk / érjünk hozzá egyszer az érint képerny höz, hogy kiválasszunk menüpontokat, vagy opciókat. 10/28

11 Az érint -képerny beállítása Az érint -képerny beállításához a kalibrációs képerny t kell használnunk: 1. Vegyük ki az érint ceruzát a tartójából. 2. Óvatosan érintsük meg az érint ceruza hegyével, és rövid ideig tartsuk lenyomva a célkereszt közepét! Ismételjük meg az eljárást a képerny minden olyan pontján, ahová a célkereszt átmegy. 3. Ismételjük meg az eljárást, ha szükséges. SIM kártya Az MC7004 és MC7094 modellek képesek GPRS telefon szolgáltatások nyújtására. Ehhez úgynevezett SIM ( Subscriber Identification Module ) kártyát kell használnunk, amely nem része a terminálnak, azt külön kell beszereznünk egy mobiltelefon szolgáltatótól. A SIM kártya behelyezése a terminálba A SIM kártya behelyezéséhez: 1. Kapcsoljuk ki a mobil terminált a piros <Power> gombbal. 2. Távolítsuk el a f akkumulátort. 3. Hajtsuk föl a SIM kártya fedelet az érint ceruza hegyével az ábrán látható módon 4. Helyezzük be a SIM kártyát a terminálba úgy, hogy a fémkontaktusok lefelé nézzenek, a kártya vágott széle pedig kifelé, ahogy az ábra mutatja. 11/28

12 5. Hajtsuk vissza a helyére a SIM kártya fedelét. 6. Helyezzük vissza a f akkumulátort és az akku-fedelet. 7. Nyomjuk meg a <Power> gombot. 8. Kattintsunk a Start Phone Menu Options Network fülre, és gy djünk meg arról, hogy a Current network: mez ben a telefonszolgáltatónk neve látható. 9. Ellen rzésképpen végezzünk egy telefonhívást. A hordszíj beállítása Az MC70 hordszíja az akku-fedél aljához van er sítve. Hogy komfortosan tudjuk a készüléket használni, lehet ségünk van a hordszíj feszességének beállítására. A hordszíj beállításához: 1. F zzük át a hordszíjat a nyílásán és feszítsünk, vagy lazítsunk rajta, a szíj meghúzásával, vagy visszaengedésével, hogy kényelmesebb legyen. 2. Rögzítsük a szíjat az ábrán látható módon a két oldal összenyomásával 12/28

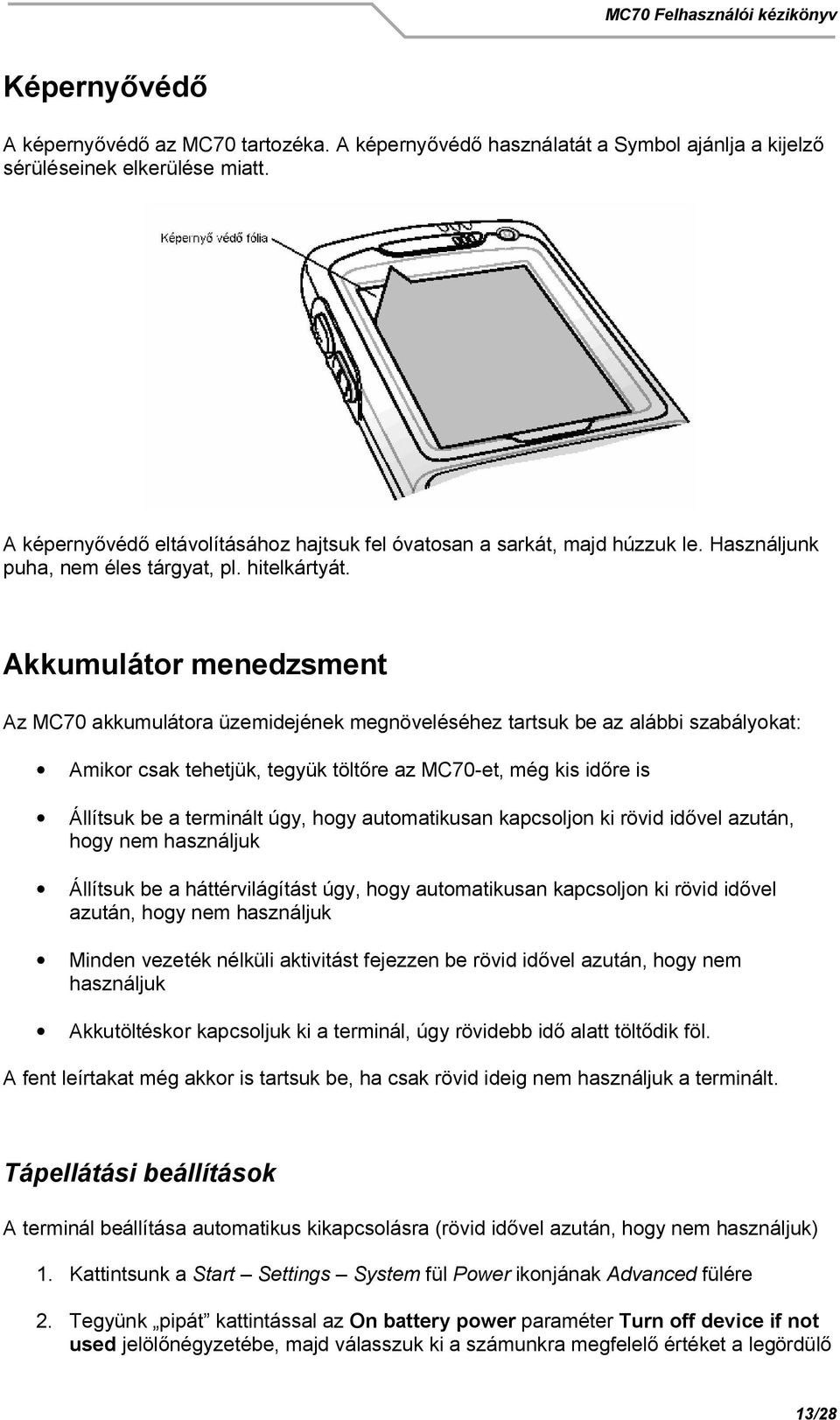

13 Képerny véd A képerny véd az MC70 tartozéka. A képerny véd használatát a Symbol ajánlja a kijelz sérüléseinek elkerülése miatt. A képerny véd eltávolításához hajtsuk fel óvatosan a sarkát, majd húzzuk le. Használjunk puha, nem éles tárgyat, pl. hitelkártyát. Akkumulátor menedzsment Az MC70 akkumulátora üzemidejének megnöveléséhez tartsuk be az alábbi szabályokat: Amikor csak tehetjük, tegyük tölt re az MC70-et, még kis id re is Állítsuk be a terminált úgy, hogy automatikusan kapcsoljon ki rövid id vel azután, hogy nem használjuk Állítsuk be a háttérvilágítást úgy, hogy automatikusan kapcsoljon ki rövid id vel azután, hogy nem használjuk Minden vezeték nélküli aktivitást fejezzen be rövid id vel azután, hogy nem használjuk Akkutöltéskor kapcsoljuk ki a terminál, úgy rövidebb id alatt tölt dik föl. A fent leírtakat még akkor is tartsuk be, ha csak rövid ideig nem használjuk a terminált. Tápellátási beállítások A terminál beállítása automatikus kikapcsolásra (rövid id vel azután, hogy nem használjuk) 1. Kattintsunk a Start Settings System fül Power ikonjának Advanced fülére 2. Tegyünk pipát kattintással az On battery power paraméter Turn off device if not used jelöl négyzetébe, majd válasszuk ki a számunkra megfelel értéket a legördül 13/28

14 listából 3. Kattinsunk rá az OK-ra Háttérvilágítás beállítása A háttérvilágítás beállítása automatikus kikapcsolásra (rövid id vel azután, hogy nem használjuk) 1. Kattintsunk a Start Settings System fül Backlight ikonjának Battery power fülére 2. Tegyünk pipát kattintással a Disable backlight if device is not used for jelöl négyzetbe, majd válasszuk ki a számunkra megfelel értéket (id t) a legördül listából 3. Válasszuk ki a Brightness fület 4. Tegyünk pipát kattintással a Disable backlight jelöl négyzetbe, ha azt szeretnénk, hogy a háttérvilágítás kikapcsolódjon, vagy húzzuk a csúszkát az alacsonyabb értékek felé, a háttérvilágítás intenzitásának csökkentéséhez. 5. Kattinsunk rá az OK-ra A billenty zet háttérvilágításának beállítása A billenty zet háttérvilágításának beállítása automatikus kikapcsolásra (rövid id vel azután, hogy nem használjuk) 1. Kattintsunk a Start Settings System fül Keylight ikonjának Battery power fülére 2. Tegyünk pipát kattintással az On Battery Power: Disable backlight if device is not used for jelöl négyzetbe, majd válasszuk ki a számunkra megfelel értéket (id t) a legördül listából 3. Válasszuk ki az Advanced fület 4. Tegyünk pipát kattintással a Disable keylight jelöl négyzetbe, ha azt szeretnénk, hogy a billenty zet háttérvilágítása kikapcsolódjon. 5. Kattinsunk rá az OK-ra A rádiók kikapcsolása A WLAN rádió kikapcsolása A WLAN rádió kikapcsolásához kattintsunk a Signal Strength ikonra és válasszuk a Disable 14/28

15 Radio-t. Egy piros X jelenik meg az ikonon azt mutatva, hogy a rádiót kikapcsoltuk. A WLAN rádió visszakapcsolásához válasszuk a Signal Strength ikont és az Enable Radio parancsot. A piros X elt nik, mutatva, hogy a rádiót sikeresen visszakapcsoltuk. A bluetooth és WAN rádiók kikapcsolása: A Bluetooth és WAN rádió kikapcsolásához kattintsunk a Connectivity ikonra (a nem WAN berendezéseken) vagy az Antenna/Signal ikonra (a WAN berendezéseken) és válasszuk ki a Turn on flight mode parancsot. VAGY Kattintsunk a Bluetooth ikonra és válasszuk a Disable Bluetooth parancsot. A rádiók visszakapcsolásához: Kattintsunk a Connectivity ikonra (a nem WAN berendezéseken) vagy az Antenna/Signal ikonra (a WAN berendezéseken) és válasszuk ki a Turn off flight mode parancsot. VAGY Kattintsunk a Bluetooth ikonra és válasszuk az Enable Bluetooth parancsot. Állapotvisszajelz LED-ek Az MC70 mobil számítógépen három visszajelz LED van. Az olvasás/dekódolás visszajelz LED a vonalkódolvasás állapotát mutatja. A töltésállapot visszajelz LED a f akkumulátor töltöttségének állapotát jelzi. A rádió visszajelz LED pedig a rádió állapotát mutatja. 15/28

16 LED állapota Jelentése Leolvasás/dekódolás LED Zölden világít Pirosan világít Nem világít Sikeres dekódolás A lézer m ködik, leolvasás/képalkotás folyamatban Nincs leolvasás folyamatban Töltésjelz LED Lassan villogó sárga Sárgán világít Gyorsan villogó sárga Nem világít A f akku tölt dik Teljesen feltöltve Töltési hiba Nincs töltés folyamatban Rádió LED Lassan villogó zöld Valamelyik rádió be van kapcsolva Nem világít Nincs rádió bekapcsolva *A rádió állapot LED alapértelmezettként ki van kapcsolva. A m ködtetéséhez registry beállítás módosítása szükséges. Lásd MC70 Integrator Guide. Billenty zetek Az MC70 kétféle billenty zettel rendelhet : numerikus billenty zettel, vagy az úgynevezett QWERTY billenty zettel. Numerikus billenty zet A numerikus billenty zeten 26 nyomógomb található. A számok mellett ezen a billenty zeten találunk alkalmazás-, léptet - és funkció gombokat is. A billenty zet színkódolt, tehát az adott szín gomb (kék / narancs) lenyomását követ en a billenty zet azonos színnel jelzett funkciói élnek. 16/28

17 QWERTY billenty zet A QWERTY billenty zet 44 nyomógombot tartalmaz. Ez a 26 karakteres angol ABC bet it, számokat, és egyéb karaktereket tartalmaz. A billenty zet színkódolt, tehát az adott szín gomb (kék / narancs) lenyomását követ en a billenty zet azonos színnel jelzett funkciói élnek. Funkció billenty k Az MC70 mobil terminál funkció billenty i különböz feladatokat látnak el. Bekapcsoló gomb (Power): Ezzel a gombbal lehet be- illetve kikapcsolni az MC70-et. Ugyanezzel lehet meleg/hideg resetet kezdeményezni, lásd kés bb. Szkennelés indító gomb (Scan/Action): A szkenner, vagy kameraolvasó indítását kezdeményezhetjük ezzel, illetve különböz alkalmazások indítására, különböz funkciók végrehajtására is beprogramozhatjuk. Lásd :Microsoft Applications for Mobile and CE 5.0 User Guide. 17/28

18 Fel/le gomb (Up/Down): A terminál hangerejének növelésére / csökkentésére használjuk Akció gomb (Action): Különböz alkalmazások indítására, illetve funkciók végrehajtására programozható gomb. Lásd :Microsoft Applications for Mobile and CE 5.0 User Guide. Fülhallgató használata Az MC70 mobil számítógéphez csatlakoztathatunk sztereó fülhallgatót. Ehhez használjuk a terminál oldalán található 2,5mm-es jack aljzatot. Ha bedugjuk a fülhallgatót az aljzatba, azzal elnémítjuk a készülék hangszóróját. Adatbevitel a szkennerrel és a kameraolvasóval Az MC70 mobil számítógép két különböz adatbeviteli opcióval rendelhet : 1D lineáris lézerszkenner 2D kameraolvasó 18/28

19 Szkennelési megfontolások Távolság A kódolvasó eszközök egy bizonyos minimum, illetve maximum távolság között olvasnak jól. Ezen távolságok függnek a vonalkód láthatóságától, modulméretét l, az eszköz optikájától, stb. A megfelel távolságból történ leolvasás gyors és folyamatos; a túl közelr l illetve túl távolról indított olvasás meggátolja a dekódolást. Találjuk meg a helyes távolságot a terminál közelítésével, távolításával! Szög A leolvasás szöge is fontos a gyors dekódoláshoz. Kerüljük el, hogy a lézer fény közvetlenül visszatükröz djön a vonalkódról a szkennerbe, mert ott vakfoltja van az optikának. Tehát pont 90 -os szögben nem tudunk olvasni. De ne célozzunk túl hegyes szögb l se! Az optikának szórt visszaver désekre van szüksége a dekódoláshoz. 19/28

20 Lineáris kódolvasás 1. Indítsuk el a megfelel alkalmazást (programot) 2. Célozzunk a vonalkódra 3. Nyomjuk meg a Scan gombot! A lézersugár metssze át teljesen a kódot. A leolvasás sikerét a zöld visszajelz LED és csipogó hang jelzi. Kameraolvasó használata 1. Indítsuk el a megfelel alkalmazást (programot) 2. Célozzunk a vonalkódra 3. Nyomjuk meg a Scan gombot! A megjelen vörös célzó-minta segít a pozícionálásban. A vonalkódnak a célzó-mintán belül kell lennie. A leolvasás sikerét a zöld visszajelz LED és csipogó hang jelzi. 20/28

21 Ha a leolvasás úgynevezett Pick List Mode-ban van, és több vonalkód esik bele a célzómintába, akkor addig amíg a célkereszt rá nem esik a kódra, nem történik meg a dekódolás. 21/28

22 A mobil számítógép újraindítása Ha a mobil számítógép nem válaszol, lefagy, akkor szükség lehet az újraindítására. Kétfajta újraindítást (reset) különböztetünk meg: van meleg indítás (meleg reset, warm boot) van hideg indítás (hideg reset, cold boot). A meleg indítás (warm boot) újraindítja a mobil számítógépet úgy, hogy bezárja az összes futó programot. Minden nem mentett adat elveszik. A hideg indítás (cold boot) szintén újraindítja a mobil számítógépet, alapállapotba hozza az órát, és mindent kitöröl számítógép RAM memóriájából. A flash memóriába, valamint a memóriakártyára mentett adatok nem törl dnek. El ször mindig a warm boot-tal próbálkozzunk! Ha a mobil számítógép továbbra sem válaszol, csak akkor használjuk a cold boot eljárást! Meleg indítás A meleg indítás (warm boot) végrehajtása: 1. Nyomjuk le és tartsuk lenyomva a Power gombot megközelít leg 5 másodpercig! 2. Amint a mobil számítógép újraindult, engedjük fel a Power gombot! Hideg indítás A hideg indítás (cold boot) újraindítja a mobil számítógépet, alapállapotba hozza az órát (Real Time Clock), valamint mindent kitöröl számítógép RAM memóriájából. Soha ne hajtsunk végre hideg indítást, csak akkor, ha a meleg indítás nem oldja meg a problémát. A hideg indítás (cold boot) végrehajtása: 1. Nyomjuk le és tartsuk lenyomva az 1, 9 és Power gombokat egyszerre! Ne nyomjunk le semmilyen más billenty t! 2. Ezt követ en kalibrálnunk kell az érint -képerny t. A mobil számítógép felébresztése Ha a mobil számítógép automatikusan kikapcsol, vagy kikapcsoljuk (felfüggesztett módba, supspend módba kerül), akkor bizonyos események hatására a készülék felébred, újra ködni kezd. Ezeket az eseményeket, beállításokat mi definiálhatjuk. Ha nem állítunk be 22/28

23 semmit, akkor az alábbi táblázatban meghatározott gyári alapértelmezett beállítások szerint éled fel a készülékünk. Állapot Leírás Feléledés feltétele Kézzel kikapcsolt (felfüggesztett állapot) Automatikusan kikapcsolt Az MC70-et a Power gomb megnyomásával kikapcsoltuk. Az alábbi feltételek teljesülésekor az EDA felébred. Az MC70 automatikusan kikapcsolt. Az alábbi feltételek teljesülésekor az EDA felébred. 1. A Power gombot megnyomjuk. 2. Bedugtuk, vagy kihúztuk a tölt t a konnektorból. 3. Bölcs t / Kábelt csatlakoztatjuk, vagy eltávolítjuk. Megnyomtunk egy gombot. Az óra be lett állítva. Bejöv telefonhívás (MC7004/7094 esetében) 1. A Power gombot megnyomjuk. 2. Bedugtuk, vagy kihúztuk a tölt t a konnektorból. 3. Bölcs t / Kábelt csatlakoztatjuk, vagy eltávolítjuk. Megnyomtunk egy gombot. Az óra be lett állítva. Bejöv telefonhívás (MC7004/7094 esetében) A mobil számítógép zárolása Használjuk az eszköz zárolása ( device lock ) funkciót, ha el szeretnénk kerülni a téves billenty zet, illetve képerny -m veletekb l adódó kellemetlenségeket! Az eszköz zárolásához kattintsunk a Device unlocked ikonra! Az ikon megváltozik. A zárolás feloldásához kattintsunk az Unlock gombra! 23/28

24 24/28

25 Technikai specifikáció Jelen táblázat összefoglalja az MC70 mobil számítógép m szaki jellemz it, valamint a ködési környezet paramétereit. Paraméter Fizikai jellemz k Méretek Tömeg (normál akkumulátorral) Kijelz Érint panel Háttérvilágítás akkumulátor Megnövelt kapacitású akkumulátor Háttér ( backup ) akkumulátor vít kártya nyílás Hálózati kapcsolatok Visszajelzések Billenty zet lehet ségek Leírás 15,3 cm 7,6 cm 3,7 cm LAN/PAN konfiguráció: 314 g WAN/LAN/PAN konfiguráció: 336 g Transzreflektív színes 3,5 képátlójú, ¼ VGA ( képpont felbontású), 65 ezer szín, háttérvilágításos TFT-LCD Analóg rezisztív üveg LED háttérvilágítás Újratölthet Líthium Ion, 3,7 V, 1900 mah akkumulátor Opcionális, Líthium Ion, 3,7 V, 3800 mah akkumulátor NiMH (újratölthet ) 20 mah, 1,2 V (felhasználók által nem hozzáférhet ) Felhasználók által hozzáférhet SDIO kártya hely Ethernet (bölcs n keresztül) Nagysebesség USB, Bluetooth Vibrációs és hallható riasztások 26 gombos numerikus billenty zet 44 gombos QWERTY billenty zet Audió Teljesítmény jellemz k CPU Hangszóró, mikrofon, headset csatlakozó, full duplex felvétel és visszajátszás szoftveres támogatása Intel Xscale Bulverde PXA270 processzor 624 MHz Operációs rendszer Microsoft Windows Mobile 5 Memória 64MB RAM / 128MB ROM Interface RS-232, USB 1.1 Környezeti jellemz k ködési h mérséklet Tárolási h mérséklet Töltési h mérséklet -10 C 60 C-ig -40 C 60 C-ig 0 C 40 C-ig 25/28

26 Páratartalom Törésteszt 95% nem kondenzálódó A teljes m ködési h mérséklet tartományban: 1,2 m-r l betonfelületre minden oldalára legalább 6-szor leejthet Átlagh mérsékleten: 1,5 m-r l betonfelületre minden oldalára legalább 2-szer leejthet Tokozás IP54 Vezeték nélküli WAN kommunikáció (adat és hang) WWAN rádió egprs/gsm (850, 900, 1800 és 1900 MHz) Vezeték nélküli LAN kommunikáció (adat és hang) WLAN rádió Támogatott adatátviteli sebességek ködési csatornák Biztonsági lehet ségek Jelterjesztési technikák Antenna Hang kommunikáció IEEE a/b/g (3 szabványú) rádió 1, 2, 5.5, 6, 9, 11, 12, 18, 24, 36, 48, 54 Mbps es csatornáig ( MHz) 1 13-as csatornáig ( MHz) WPA2, WEP (64 / 128 bit), TKIP, TLS, TTLS (MS-CHAP), TTLS (MS-CHAP v2), TTLS (CHAP), TTLS-MD5, TTLS- PAP, PEAP-TLS, PEAP (MS-CHAP v2), AES, LEAP DSSS / OFDM Bels antenna a LAN kapcsolathoz, küls antenna a WAN kapcsolathoz Integrált VoIP képes, WI-FI tanúsított, IEEE a/b/g vezeték nélküli LAN Vezeték nélküli PAN kommunikáció (hang és adat) Bluetooth Class II. v 1.2 Szkennelési lehet ségek Opciók 1D lineáris szkenner 2D imager 1D szkenner (SE800HP) paraméterei Felbontás Környezeti fény Lézer teljesítmény 0,005 inch minimum elem szélesség Napfény: LUX Mesterséges fény: LUX Névlegesen 1 mw 2D imager (SE4400) paraméterei Felbontás Környezeti fény Fókusz távolság Célzóm hullámhossza (szürkeárnyalatos) Teljes sötétségt l LUX-ig Közelre: 5 inch Távolra: 9 inch 650nm (±5nm) 26/28

27 Imager megvilágító vének hullámhossza 635nm (±20nm) 27/28

28 Karbantartás, gondozás, szervizelés Az MC70 családba tartozó mobil számítógépek karbantartásmentes berendezések, azaz a használatuk során semmilyen karbantartási tevékenységet, beállítást nem igényelnek. A problémamentes m ködtetéshez tartsuk be az itt leírt tippeket az eszköz használata során: Ne karcoljuk meg a mobil terminál képerny jét! Ha dolgozunk a berendezéssel, használjuk a hozzá kapott érint ceruzát, vagy egyéb m anyag hegy íróvessz t. Soha ne használjunk hagyományos tollat, vagy más éles, kemény hegy tárgyat az érint képerny n! Jóllehet a mobil terminál vízálló és porálló berendezés, mégse tegyük ki tartósan az es nek, vagy a pornak. Általánosságban: kezeljük úgy a mobil számítógépet, mint egy közönséges zsebszámológépet, vagy kisméret elektromos berendezést! A mobil számítógép érint -képerny je üvegb l készült. Ne dobjuk le, és óvjuk meg er s fizikai behatásoktól! Óvjuk meg a mobil terminált extrém h hatásoktól. Ne hagyjuk például forró napokon az autó m szerfalán. Tartsuk távol a berendezést mindenféle h forrástól! Ne tároljuk és ne használjuk a mobil számítógépünket nagyon (extrém módon) koszos, poros, nedves környezetben! A berendezés használat során bekoszolódott m anyag borítását érdemes id nként megtisztítani. A tisztításhoz szappanos vízzel, vagy közönséges háztartási tisztítószerrel enyhén benedvesített (majdnem száraz) puha, szöszöl dés-mentes törl rongyot használjunk! Az elhasználódott akkumulátorokat a környezetvédelmi el írásoknak megfelel en selejtezzük ki! Hiba, sérülés, vagy a berendezéssel kapcsolatosan felmerül egyéb probléma esetén kérjük, vegye fel a kapcsolatot szervizünkkel az alábbi elérhet ségek valamelyikén: BCS Hungary Kft. Telefon: +36 (1) Fax: +36 (1) support@bcs.hu június BCS Hungary Kft Budapest, Reitter Ferenc u /28
