1 Árvízvédelmi mobil- és gyorsgátak magyarországi felhasználása

2 Köszöntjük a Magyar Hidrológiai Társaság által rendezett XXXI. Országos Vándorgyűlésen az Árvízvédelmi mobil- és gyorsgátak magyarországi felhasználása című előadás Résztvevőit!

3 Tartalom Árvízvédelem módszerei Fogalommeghatározások Általános ismertetés Mobil- és gyorsgátak magyarországi felhasználása és típusai Engedélyezés helyzete

4 Az árvízvédelem módszerei Nem szerkezeti módszerek - Előrejelzés - Riasztás - Lakosság tájékoztatása - Árvízvédelmi tervek - Veszélyhelyzeti tervezés - Az árvízvédelmi szervezet - Árvízvédekezés - Jogi szabályozás - Árvíz térképezés - Árvízi biztosítás - Földhasználat tervezés - Gyakorlatozás és gyakorlatoztatás - Lakossági figyelem felkeltés Szerkezeti módszerek - Árvízvédelmi rendszer kialakítása - Árvízvédelmi gát építése - Árvíz levezető csatornák építése - Árvízi tározók építése - Nagygátak üzemeltetése - Vízálló építkezés - Helyi árvízvédelem - Nagyvízi meder karbantartása - Folyó és hullámtér kialakítása

gyakorlatoztatás - Lakossági figyelem felkeltés Szerkezeti módszerek - Árvízvédelmi rendszer kialakítása - Árvízvédelmi gát építése - Árvíz levezető

5 Árvízvédelmi mobilgátak A mértékadó árvízszintre kiépített magas gátak általában elzárják a településeket a folyó látványától. Sok esetben a folyó melletti partszakaszon nem áll rendelkezésre elég hely a meglévő árvízvédelmi töltés erősítésére vagy magasítására. Ezen hátrányos adottságok miatt alkalmaznak előre kialakított fogadószerkezettel ellátott, többször felépíthető és elbontható, könnyen mozgatható, fémszerkezetű elemekből készült, hosszú élettartamú tömítéssel ellátott mobil gátakat. Az általunk ismert első mobil árvízvédelmi gát 1996-ban épült az ausztriai Krems városban, mely néhány jelentős árvíznél bizonyította védelmi képességét. Mobilgátas árvízi védekezés Prágában

Ezen hátrányos adottságok miatt alkalmaznak előre kialakított fogadószerkezettel ellátott, többször felépíthető és elbontható, könnyen mozgatható, fémszerkezetű elemekből

6 Árvízvédelmi gyorsgátak A gyorsgát könnyűsúlyú anyagból (műanyag, alumínium, fa) készül, gyorsan telepíthető, többször felépíthető, általában homokzsák helyett alkalmazott árvízvédelmi megoldás. A gyorsgát fogadószerkezettel nem ellátott helyen kerül felépítésre és elbontásra. Azonban a gát alatt a víz szivárgásgátlására és a szerkezet állékonyságára a gyorsgátnál is különös figyelmet kell fordítani. (Csak megfelelő helyen és megfelelő körülmények között alkalmazható a gyorsgát!) Összecsukható gyorsgát Tömlőgát

A gyorsgát fogadószerkezettel nem ellátott helyen kerül felépítésre és elbontásra.

7 Mobilgát általános rajza Rögzítő rendszer Támasztó oszlop Alumínium betétgerendák tömítéssel Talplemez és lehorgonyzás

8 Mobilgát tárolás

9 Mobilgát Wesel Büderich, Németország, 2009 magasság: 2,6 m; hossz: 256 m

10 Üvegfal rendszer Fix telepítésű fal (nem mobilgát!) Horneburg, Németország

11 Épületvédelem Rögzítés Támasztó oszlop faltömítéssel Betétgerenda/tábla tömítéssel

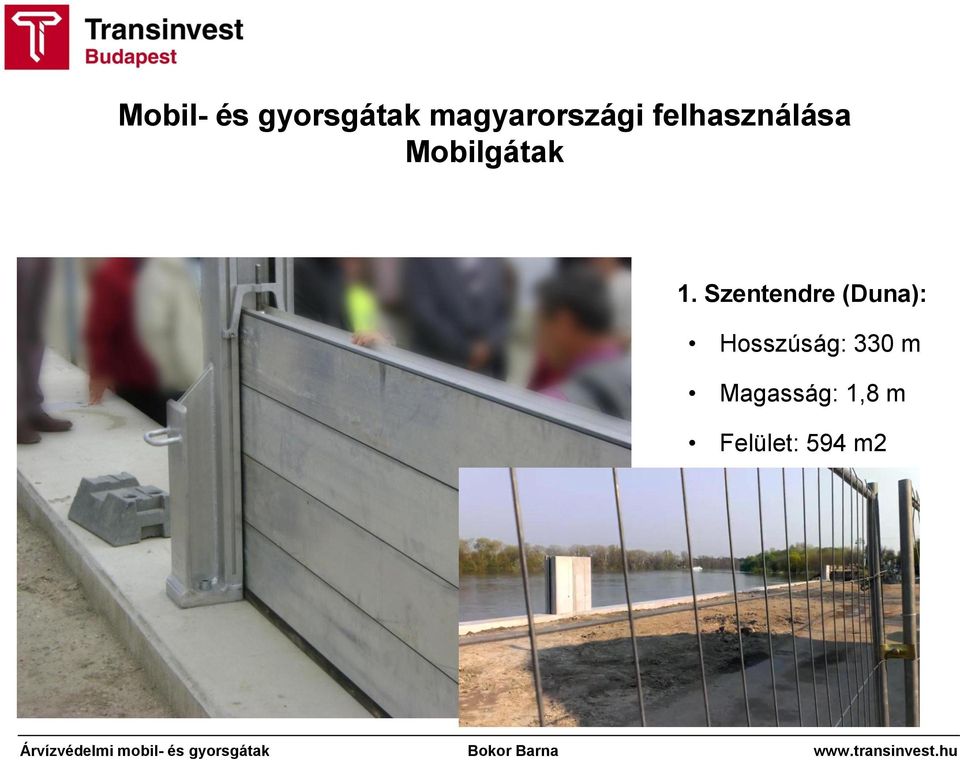

12 Mobilgátak 1. Szentendre (Duna): Hosszúság: 330 m Magasság: 1,8 m Felület: 594 m2

13 Mobilgátak 2. Csörötnek (Rába): Hosszúság: 157 m Magasság: 1,0 m Felület: 157 m2 A kép tájékoztató jellegű, nem a helyszínt ábrázolja.

14 Mobilgátak 3. Győr (Rába): Hosszúság: 15 m Magasság: 1,2 m Felület: 18 m2 Kulisszanyílás lezárás A kép tájékoztató jellegű, nem a helyszínt ábrázolja.

15 Mobilgátak 4. Baja (Duna): Helyszín: Bajai Országos Közforgalmi Kikötőműködtető Kft. Megbízó: Alsó-Duna-Völgyi Környezetvédelmi és Vízügyi Igazgatóság Beépítés ideje: nov. 29. Méret, mennyiség: 4 m hosszúság; 1,2 m magasság; 3 db kapu Típus: 200 ALD Gyártó: Baumann/Glas/1886 GmbH az Aqua-Stop Hochwasserschutz GmbH licence alapján Baja

16 Mobilgátak 5. Nick (Rába): Hosszúság: 24 m Magasság: 2,6 m Felület: 62,4 m2 Felvíz-oldali lezárás a tömlőgátnál A kép az előző Schön-bakos rendszerű ideiglenes elzárást ábrázolja.

17 Mobilgátak 6. Budapest, Fővám tér (Duna): Hosszúság: 3,8 m Magasság: 2,6 m Felület: 9,9 m2

18 Mobilgátak 7. Szolnok (Tisza): Hosszúság: 3,0-5,0 m Magasság: 1,0 m Mennyiség: 16 db Kulisszanyílás lezárás

19 Mobilgátak 8. Nagymaros (Duna): Rétegelt zsalutábla + acél oszlop + vízre szilárduló tömítés 9. Sződliget (Duna): Acél oszlop + acél betétgerenda Mennyiség: 3 db Kulisszanyílás lezárás

20 Gyorsgátak - Tömlőgátak

21 Gyorsgátak - Tömlőgátak

22 Gyorsgátak - Tömlőgátak

23 Gyorsgátak - Tömlőgátak Árvízvédelmi tömlősgát lepellel

24 Gyorsgátak - Tömlőgátak (sátorgát)

25 Gyorsgátak - Szilárd vázú gátak (raklap gát) Felsődobsza: Felület: 590 m2 Magasság: 1,2 m Mérk: Felület: 805 m2 Magasság: 1,25 és 1,8 m A kép tájékoztató jellegű, nem a helyszínt ábrázolja.

26 Gyorsgátak - Szilárd vázú gátak

27 Gyorsgátak - Szilárd vázú gátak Bécs, Lifeball rendezvény Bécs, Skydays ejtőernyős rendezvény

28 Gyorsgátak - Szilárd vázú gátak Beton fogadószerkezeten elhelyezett acél lehorgonyzó szerkezet + plywood

29 Egyéb gát jellegű megoldások Szentgotthárd, Rába zsilip Nagytáblás acél dúcolat földtöltéssel

30 Engedélyezés Építési termék-e az árvízvédelmi mobil szerkezet? Az építési termékekre a 3/2003. (I.25.) BM-GKM-KvVM együttes rendelete vonatkozik. Építési termék: Minden olyan anyag, szerkezet, berendezés vagy több, különböző részről összeállított elem, amelyet azért állítanak elő, hogy építményekbe állandó jelleggel beépítsék. Építőipari műszaki Engedély (ÉME): Magyarországon kijelölt jóváhagyó szervezet által - más jóváhagyott műszaki specifikáció hiányában - kiadott műszaki specifikáció, amely tartalmazza a termékre vonatkozó műszaki követelményeket és alkalmazási feltételeket, beleértve a szállításra, tárolásra, beépítésre, üzemeltetésre és az alkalmazható műszaki megoldásra, eljárásra, technológiára vonatkozó követelményeket, továbbá azok vizsgálati, megfelelőség igazolási módozatait is. Mobilgát (árvízvédelmi mobil szerkezet) A mobilgát különböző részekből összeállított, árvízvédekezésnél ideiglenesen alkalmazott szerkezet, építményekbe állandó jelleggel nem kerül beépítésre. Ezért nem tekinthető építési terméknek. A mobilgát forgalmazásához, beépítéséhez Építőipari Műszaki Engedély nem szükséges.

31 Engedélyezés Tenderfelhívás 1: Műszaki, illetve szakmai alkalmasság igazolási mód egyik feltétele: Elismert (bármely nemzeti rendszerben akkreditált) tanúsítvánnyal rendelkezzen a termék, amely tanúsítja, hogy a leírásokra vagy szabványokra történő hivatkozással egyértelműen meghatározott áru megfelel bizonyos leírásoknak vagy szabványoknak. (Kbt. 67. (1) e) pont szerint. Tenderfelhívás 2: Szállítási szerződés a árvízvédelmi rendszer fejlesztése tárgyú, számú projekthez magyarországi alkalmazási engedéllyel rendelkező mobil fal beszerzésére. Más országokban: A projekt tervezője nyilatkozik, hogy az érvényes előírásokat betartva tervezte meg a létesítményt és a mobil fal gyártója nyilatkozik, hogy az üzemre vonatkozó minőségi követelmény szerint gyártotta le a terméket és a gyártás folyamata megfelel az érvényben lévő szabályoknak, előírásoknak.

32 Engedélyezés Alkalmazástechnikai Bizonyítvány: Alkalmazástechnikai Bizonyítvány (ATB), amely megadja a hazai felhasználás szempontjából lényeges termékjellemző értékeket és az alkalmazás műszaki feltételeit a magyarországi jogszabályok és műszaki előírások függvényében. CE jelölésű termék: A 3/2003 (I.25.) BM-GKM-KvVM számú együttes rendelet értelmében Magyarországon szabadon forgalmazhatók a CE jelöléssel ellátott építési termékek. Számos esetben előfordul, hogy a CE jelölés kísérő dokumentumán feltüntetett termékjellemzők, illetve termékjellemző értékek hiányoznak. Az Alkalmazástechnikai Bizonyítvány feloldhatja ez a hézagot, megadva a szükséges jellemzőket és az alkalmazás feltételeit, ezzel igazolva a hazai követelményeknek való megfelelést. Az Alkalmazástechnikai Bizonyítvány nemcsak építési termékekre, hanem építési termékeknek nem tekinthető szerkezetekre, anyagokra, esetleg építési módokra is kérelmezhető. Szakvélemény: (Aki tudja, adja meg a választ vajon mire használható a szakvélemény? Helyettesíti-e a szakvélemény az ÉME-t.)

33 Engedélyezés Várható: Nemzeti műszaki értékelés, Teljesítmény nyilatkozat. Europaverband Hochwasserschutz e.v. által EU szabvány kidolgozása van folyamatban.

34 Mobil- és gyorsgátak magyarországi felhasználásának lehetősége Mobilgát Prágában Az EKO-SYSTEM s.r.o. cseh cég 6 ütemben m2 mobil árvízvédelmi falat gyártott Prága árvízvédelméhez. Horganyzott acél oszlopokkal és az igénybevételnek megfelelő alumínium betétgerendákkal került legyártásra a szerkezet. A 2,6 m magasságig oszlop kitámasztása nélkül épülő szerkezet minden eleme kézzel mozgatható. A legmagasabb megépült fal védelmi magassága 6,0 m volt (Praga Zbraslav- Dél 2010). Az első jelentősebb európai projektet 1996-ban Kremsben építették meg EKO-SYSTEM mobilgátból. Mobilgátas árvízi védekezés Prágában

35 Elérhetőség Transinvest-Budapest Kft Budapest, Fehér út 10. Levélcím: 1581 Budapest, Pf. 96. Tel: (1) Fax: (1) Köszönöm figyelmüket!
