1 Magyar Projektmenedzsment Szövetség Organizációs tervek tartalmi követelményei szervező szakmérnök A múlt MI Építéskivitelezési munkák organizációs terve Ez a Műszaki Irányelv az organizációs tervek készítésének irányelveit és tartalmát határozza meg. A Műszaki Irányelvek a szerződő felek egymás között történt megállapodása esetén irányadóak. lásd BERUHÁZÁSSZERVEZÉS II. 2 szervező szakmérnök 1

2 A jelen Kivonat a 290/2007. (X. 31.) Korm. rendeletből, a kiviteli tervek tartami követelményei: Építésszervezési munkarész A kivitelező által készített munkarész a tervezett építmény építőipari kivitelezési feladatainak megszervezéséhez szükséges részletezettségben tartalmazza: az egyesített közmű (genplan) tervet, az építmények és a közművek összefüggéseinek áttekintését szolgáló elrendezési és időbeli fázisterveit, a kivitelezési tevékenység végzéséhez szükséges tervezői koordinátor által ellenőrzött munkabiztonsági és egészségvédelmi tervet. lásd BERUHÁZÁSSZERVEZÉS II. 3 Általános előírások A létesítmény kivitelezéséhez a tervdokumentáció keretében organizációs terv készítése szükséges. Az organizációs tervezést javasolt több lépcsőben végezni, illetve végeztetni. kezdő lépcső: alaporganizáció, célszerű már az engedélyezési tervkészítés fázisában elkészíteni. közbenső lépcső: szerkezetépítés, felépítmény, közbenső lépcső a kivitelezési dokumentációval együtt készítendő. befejező lépcső: a munkaszervezési, szociális és munkavédelmi követelmények figyelembevételével történő kiegészítés, ez a kivitelező végezze el BERUHÁZÁSSZERVEZÉS II. 4 szervező szakmérnök 2

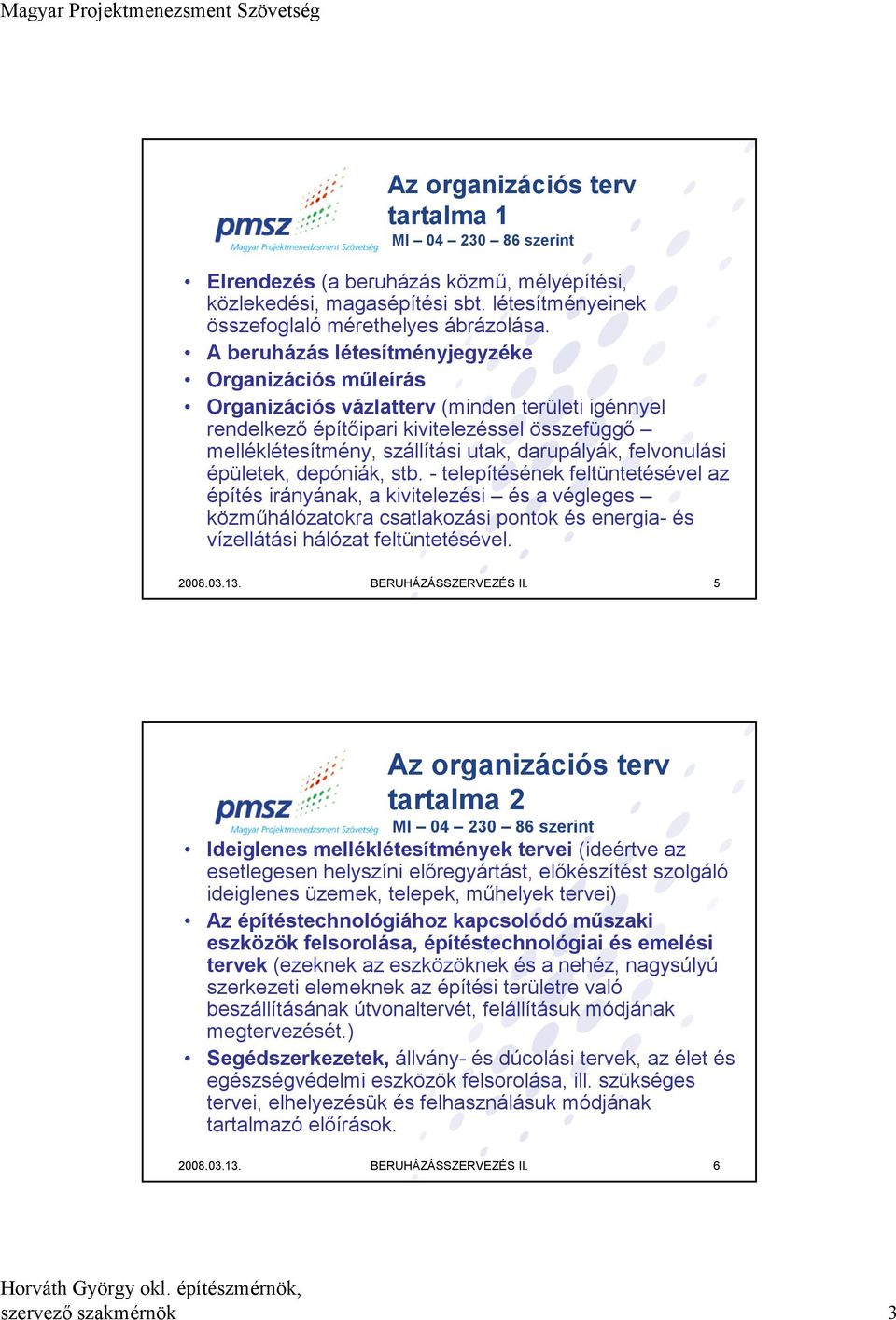

3 Az organizációs terv tartalma 1 Elrendezés (a beruházás közmű, mélyépítési, közlekedési, magasépítési sbt. létesítményeinek összefoglaló mérethelyes ábrázolása. A beruházás létesítményjegyzéke Organizációs műleírás Organizációs vázlatterv (minden területi igénnyel rendelkező építőipari kivitelezéssel összefüggő melléklétesítmény, szállítási utak, darupályák, felvonulási épületek, depóniák, stb. - telepítésének feltüntetésével az építés irányának, a kivitelezési és a végleges közműhálózatokra csatlakozási pontok és energia- és vízellátási hálózat feltüntetésével BERUHÁZÁSSZERVEZÉS II. 5 Az organizációs terv tartalma 2 Ideiglenes melléklétesítmények tervei (ideértve az esetlegesen helyszíni előregyártást, előkészítést szolgáló ideiglenes üzemek, telepek, műhelyek tervei) Az építéstechnológiához kapcsolódó műszaki eszközök felsorolása, építéstechnológiai és emelési tervek (ezeknek az eszközöknek és a nehéz, nagysúlyú szerkezeti elemeknek az építési területre való beszállításának útvonaltervét, felállításuk módjának megtervezését.) Segédszerkezetek, állvány- és dúcolási tervek, az élet és egészségvédelmi eszközök felsorolása, ill. szükséges tervei, elhelyezésük és felhasználásuk módjának tartalmazó előírások BERUHÁZÁSSZERVEZÉS II. 6 szervező szakmérnök 3

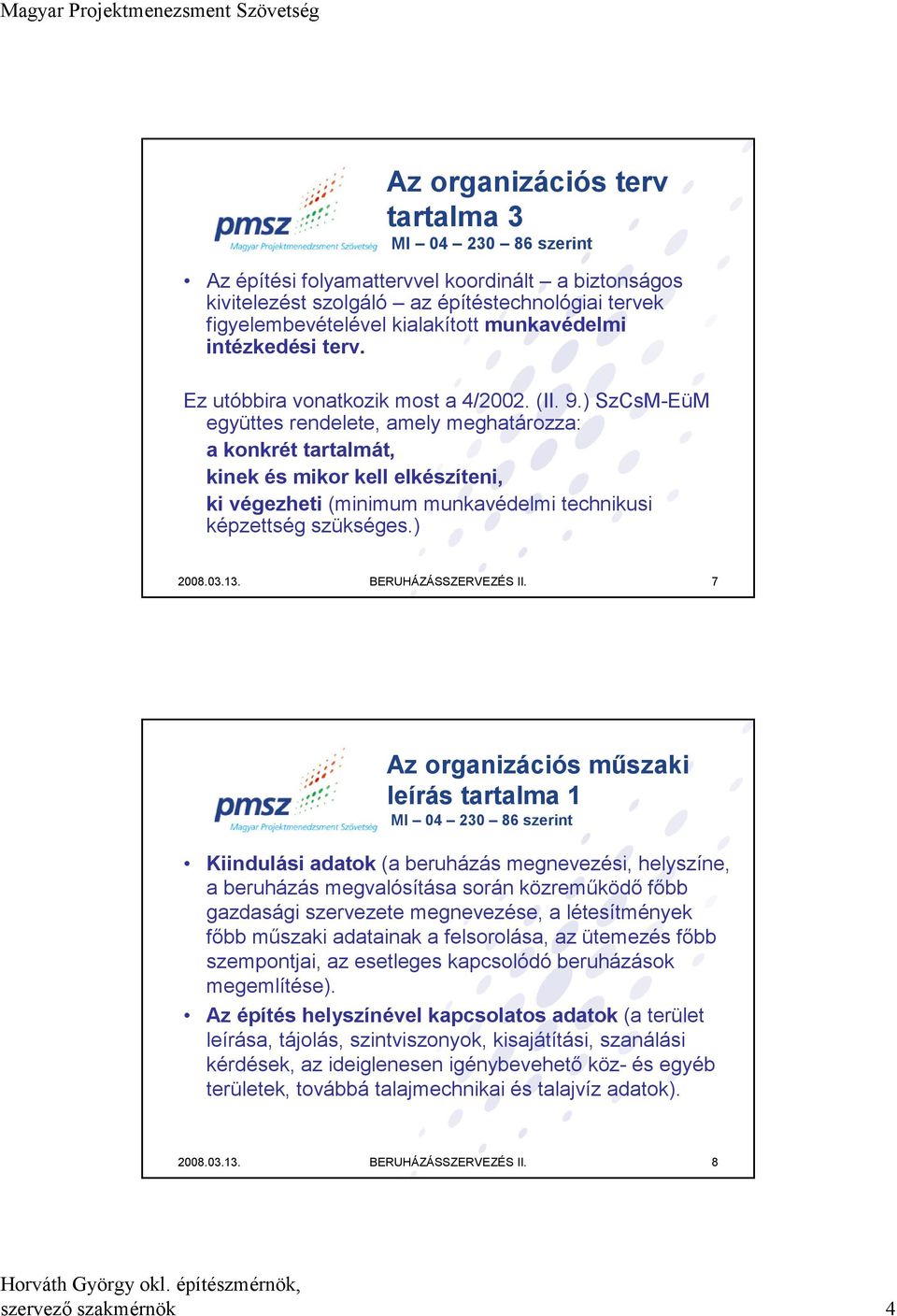

4 Az organizációs terv tartalma 3 Az építési folyamattervvel koordinált a biztonságos kivitelezést szolgáló az építéstechnológiai tervek figyelembevételével kialakított munkavédelmi intézkedési terv. Ez utóbbira vonatkozik most a 4/2002. (II. 9.) SzCsM-EüM együttes rendelete, amely meghatározza: a konkrét tartalmát, kinek és mikor kell elkészíteni, ki végezheti (minimum munkavédelmi technikusi képzettség szükséges.) BERUHÁZÁSSZERVEZÉS II. 7 leírás tartalma 1 Kiindulási adatok (a beruházás megnevezési, helyszíne, a beruházás megvalósítása során közreműködő főbb gazdasági szervezete megnevezése, a létesítmények főbb műszaki adatainak a felsorolása, az ütemezés főbb szempontjai, az esetleges kapcsolódó beruházások megemlítése). Az építés helyszínével kapcsolatos adatok (a terület leírása, tájolás, szintviszonyok, kisajátítási, szanálási kérdések, az ideiglenesen igénybevehető köz- és egyéb területek, továbbá talajmechnikai és talajvíz adatok) BERUHÁZÁSSZERVEZÉS II. 8 szervező szakmérnök 4

5 leírás tartalma 2 A szállítási, anyagfogadási közlekedési körülmények (az ideiglenes úthálózat, útforgalmi lehetőség, szükségessé váló korlátozások, közlekedési megállók áthelyezése; a nagy gépek szállítási útvonalainak a biztosítása; a végleges úthálózat építésének előrehozási lehetőségei; az igénybe veendő végleges útak helyreállítása. Elektromos energiaigények számítása (erőátvitel, világítás), a hálózatra kapcsolás előkészítése, az érintésvédelem és villámvédelem megoldása, az épületen belüli ideiglenes áramellátás, a mesterséges világítás BERUHÁZÁSSZERVEZÉS II. 9 leírás tartalma 3 Az építési és ivóvízellátás (átlagos és csúcsigény), a végleges bekötés előrehozsának a lehetőségei, a betonszivattyúk és mixerkocsik mosatásának az igénye, az épületen belüli vízellátás. Szennyvíz és felszíni vizek elvezetése (csatorna bekötési lehetőségek, az ideiglenes szennyvíztisztítási építmények, a betonszivattyúk és mixerkocsik mosóvízének elvezetése (kezelése). Anyagszükségleti adatok. A kivitelező által tervezett munkáslétszám az egyes kivitelezési időszakokban BERUHÁZÁSSZERVEZÉS II. 10 szervező szakmérnök 5

6 leírás tartalma 4 Az anyagtárolás-, raktározás szakszerű körülményeinek előírása és területigénye. Az építési segédüzemek telepítése. Az építésgépesítés. A nagytömegű földmunkák anyaglelőhelyeinek kijelölése. A felvonulási épületek telepítése, A hírközlés biztosítása (a mobiltelefonokkal ez a kérdés megkerülhető, de a számítógéppel segített tervezésnél, és a számítógépes projektirányításnál az internet használat lassan elengedhetetlenné válik!) BERUHÁZÁSSZERVEZÉS II. 11 leírás tartalma 5 Munkavédelmi előírások (a betervezett balesetlehárító létesítmények összefoglaló leírása, munkavédelmi állványok, védőtetők, védőkorlátok, különleges munkavédelmi korlátok és egyéb eszközök, utak biztosítása, forgalomkorlátozások, a mélyépítési és alapozási munkák környezetébe az építmények védelme, a nagynyomású vezetékek és kábelek, továbbá a magasfeszültségű vezetékek közelében végzendő munkák felsorolása. Tűzvédelem stb. lásd BERUHÁZÁSSZERVEZÉS II. 12 szervező szakmérnök 6

7 leírás tartalma 6 A kivitelezés sajátosságának megfelelően meg kell határozni: a téli munkavégzéshez a munkahelyek kialakíthatóságát, a folyamatos kivitelezésnél a téli munkavégzés feltételeinek biztosítását, szükség szerint a kivitelezés különleges körülményeit. Szakági munkarészek szükségesek: létesítmények tervezéséhez (pl. felvonulási épület) elektromos hálózatok (szakági terv, szakkivitelező, üzembe helyezés) forgalomtechnika (ideiglenes forgalomtechnikai és közterületfoglás engedélyezéséhez) talajvíz elhelyezés (vízvizsgálat, engedély csatműtől, díjfizetés!) BERUHÁZÁSSZERVEZÉS II. 13 Mit kell tenni és mit nem tudunk tervezőnek kell tekinteni minden olyan szervezet (személy) aki e munkában részt vesz! A Magyar Mérnöki Kamara szerint Építéstechnológia tervezést csak tervezői regisztrációval lehet végezni (az ezzel együtt járó kötelező kamarai tagsággal együtt). A tervezői jogosultság jele: ÉT - T 32. (1) Építészeti-műszaki tervezési tevékenységnek minősül az építmény, építményrész, építményegyüttes megépítéséhez, bővítéséhez, felújításához, átalakításához, helyreállításához, korszerűsítéséhez, lebontásához, elmozdításához, rendeltetésének megváltoztatásához szükséges, jogszabályban meghatározott tartalmú és részletezettségű építészeti-műszaki tervdokumentáció elkészítése BERUHÁZÁSSZERVEZÉS II. 14 szervező szakmérnök 7

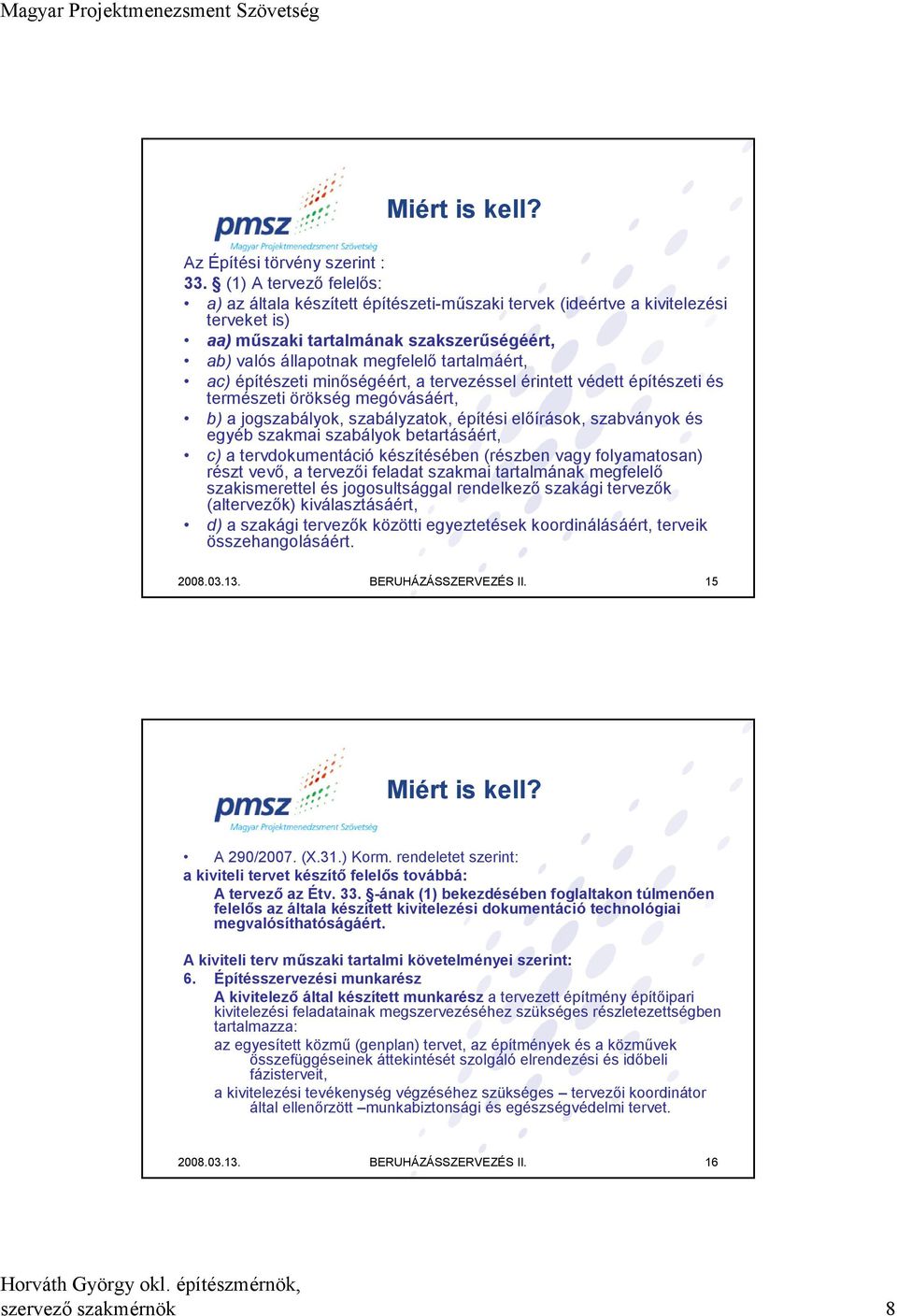

8 Miért is kell? Az Építési törvény szerint : 33. (1) A tervező felelős: a) az általa készített építészeti-műszaki tervek (ideértve a kivitelezési terveket is) aa) műszaki tartalmának szakszerűségéért, ab) valós állapotnak megfelelő tartalmáért, ac) építészeti minőségéért, a tervezéssel érintett védett építészeti és természeti örökség megóvásáért, b) a jogszabályok, szabályzatok, építési előírások, szabványok és egyéb szakmai szabályok betartásáért, c) a tervdokumentáció készítésében (részben vagy folyamatosan) részt vevő, a tervezői feladat szakmai tartalmának megfelelő szakismerettel és jogosultsággal rendelkező szakági tervezők (altervezők) kiválasztásáért, d) a szakági tervezők közötti egyeztetések koordinálásáért, terveik összehangolásáért BERUHÁZÁSSZERVEZÉS II. 15 Miért is kell? A 290/2007. (X.31.) Korm. rendeletet szerint: a kiviteli tervet készítő felelős továbbá: A tervező az Étv ának (1) bekezdésében foglaltakon túlmenően felelős az általa készített kivitelezési dokumentáció technológiai megvalósíthatóságáért. A kiviteli terv műszaki tartalmi követelményei szerint: 6. Építésszervezési munkarész A kivitelező által készített munkarész a tervezett építmény építőipari kivitelezési feladatainak megszervezéséhez szükséges részletezettségben tartalmazza: az egyesített közmű (genplan) tervet, az építmények és a közművek összefüggéseinek áttekintését szolgáló elrendezési és időbeli fázisterveit, a kivitelezési tevékenység végzéséhez szükséges tervezői koordinátor által ellenőrzött munkabiztonsági és egészségvédelmi tervet BERUHÁZÁSSZERVEZÉS II. 16 szervező szakmérnök 8

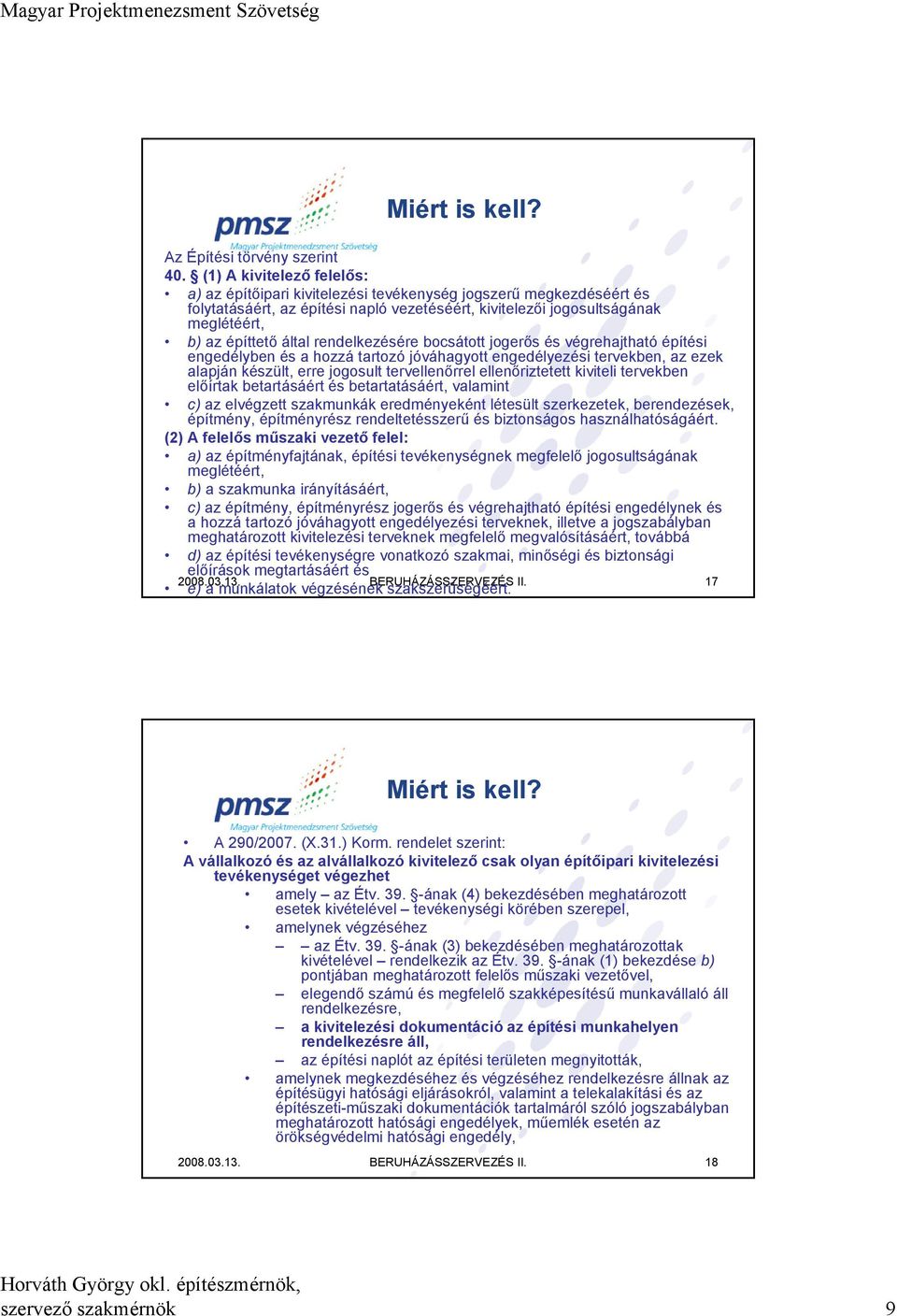

9 Miért is kell? Az Építési törvény szerint 40. (1) A kivitelező felelős: a) az építőipari kivitelezési tevékenység jogszerű megkezdéséért és folytatásáért, az építési napló vezetéséért, kivitelezői jogosultságának meglétéért, b) az építtető által rendelkezésére bocsátott jogerős és végrehajtható építési engedélyben és a hozzá tartozó jóváhagyott engedélyezési tervekben, az ezek alapján készült, erre jogosult tervellenőrrel ellenőriztetett kiviteli tervekben előírtak betartásáért és betartatásáért, valamint c) az elvégzett szakmunkák eredményeként létesült szerkezetek, berendezések, építmény, építményrész rendeltetésszerű és biztonságos használhatóságáért. (2) A felelős műszaki vezető felel: a) az építményfajtának, építési tevékenységnek megfelelő jogosultságának meglétéért, b) a szakmunka irányításáért, c) az építmény, építményrész jogerős és végrehajtható építési engedélynek és a hozzá tartozó jóváhagyott engedélyezési terveknek, illetve a jogszabályban meghatározott kivitelezési terveknek megfelelő megvalósításáért, továbbá d) az építési tevékenységre vonatkozó szakmai, minőségi és biztonsági előírások megtartásáért és BERUHÁZÁSSZERVEZÉS II. 17 e) a munkálatok végzésének szakszerűségéért. Miért is kell? A 290/2007. (X.31.) Korm. rendelet szerint: A vállalkozó és az alvállalkozó kivitelező csak olyan építőipari kivitelezési tevékenységet végezhet amely az Étv ának (4) bekezdésében meghatározott esetek kivételével tevékenységi körében szerepel, amelynek végzéséhez az Étv ának (3) bekezdésében meghatározottak kivételével rendelkezik az Étv ának (1) bekezdése b) pontjában meghatározott felelős műszaki vezetővel, elegendő számú és megfelelő szakképesítésű munkavállaló áll rendelkezésre, a kivitelezési dokumentáció az építési munkahelyen rendelkezésre áll, az építési naplót az építési területen megnyitották, amelynek megkezdéséhez és végzéséhez rendelkezésre állnak az építésügyi hatósági eljárásokról, valamint a telekalakítási és az építészeti-műszaki dokumentációk tartalmáról szóló jogszabályban meghatározott hatósági engedélyek, műemlék esetén az örökségvédelmi hatósági engedély, BERUHÁZÁSSZERVEZÉS II. 18 szervező szakmérnök 9

10 Miért is kell? A 290/2007. (X.31.) Korm. rendelet szerint: A felelős műszaki vezető feladata: az építési-szerelési munkára vonatkozó jogszabályok (szakmai és minőségi követelmények), munkavédelmi, tűzvédelmi, környezetvédelmi, műemlékvédelmi, természetvédelmi, közegészségügyi és más kötelező hatósági előírások, továbbá az építésügyi hatósági (létesítési) engedélyek betartatása, azok betartásának az általa vezetett építkezésen való ellenőrzése, az építési napló vezetése, ellenőrzése és lezárása, ha erre a kivitelezőtől megbízást kapott, az építőipari kivitelezési tevékenység munkafolyamatainak szakszerű megszervezése, a kivitelezés során a minőségi követelmények biztosítása, a technológiai, a munkavédelmi és az egészségügyi előírások betartatása, BERUHÁZÁSSZERVEZÉS II. 19 szervező szakmérnök 10
