1 14. LOGISZTIKAI KONGRESSZUS november. 16. Globális azonosítási és kommunikációs szabványok szerepe a termékek azonosításában és nyomon követésében Kétszeri Dávid

2 GS1 világszerte 2006 GS1 Magyarország

3 GS1 szervezet számokban Az EAN és UCC egyesítéséből mára GS1 néven egységes, globális szervezet jött létre. 30 év tapasztalat 103 tagszervezet, amely jelen van az elosztási lánc minden pontján Több, mint egymillió vállalat, mintegy 140 ország üzleti folyamataiban Több, mint 20 szektorban van jelen (FMCG, szállítmányozás,raktározás, egészségügy, NATO ) Több, mint 5 milliárd tranzakció naponta A GS1 világszerte a legszélesebb körben alkalmazott ellátási lánc szabvány GS1 Magyarország

4 A GS1 alappillérei

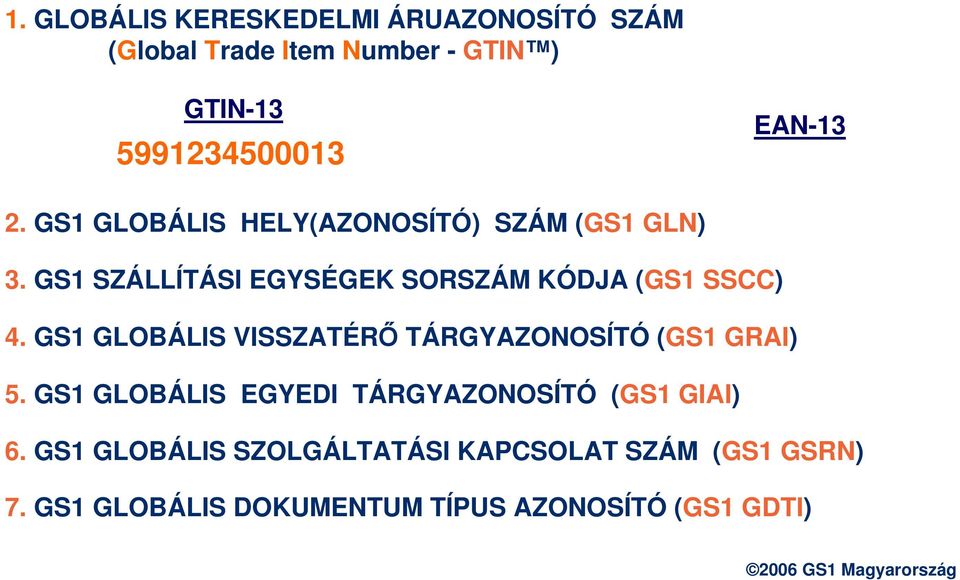

5 GS1 azonosító kulcsok 1. GLOBÁLIS KERESKEDELMI ÁRUAZONOSÍTÓ SZÁM (Global Trade Item Number - GTIN ) GTIN EAN GS1 GLOBÁLIS HELY(AZONOSÍTÓ) SZÁM (GS1 GLN) 3. GS1 SZÁLLÍTÁSI EGYSÉGEK SORSZÁM KÓDJA (GS1 SSCC) 4. GS1 GLOBÁLIS VISSZATÉRŐ TÁRGYAZONOSÍTÓ (GS1 GRAI) 5. GS1 GLOBÁLIS EGYEDI TÁRGYAZONOSÍTÓ (GS1 GIAI) 6. GS1 GLOBÁLIS SZOLGÁLTATÁSI KAPCSOLAT SZÁM (GS1 GSRN) 7. GS1 GLOBÁLIS DOKUMENTUM TÍPUS AZONOSÍTÓ (GS1 GDTI) 2006 GS1 Magyarország

6 Azonosítsunk! GS1 cégprefix alkalmazása kereskedelmi áruk, helyek, logisztikai egységek, visszatérő tárgyak, egyedi tárgyak, szolgáltatási kapcsolatok és dokumentum típusok azonosítására 2006 GS1 Magyarország

7 GS1 Vonalkódok Globális szabványok automatikus azonosításhoz Alapja az azonosító számsor a GS1 azonosító kulcsok GS1 Azonosító kulcsok, GS1 prefixek használatához fizikai megjelenítéséhez hozták létre, amelyekre és globális adat- és alkalmazás szabványok épülnek Gyors, pontos elektronikus leolvasás az ellátási lánc valamennyi pontján A teljes elosztási lánc hatékonyságát javítja Nyitott és zárt rendszerben egyaránt alkalmazható A kód a világon bárhol azonosítható Több mint 1,000,000 alkalmazó, több mint 140 országban A legszélesebb körben alkalmazott fizikai azonosítás világszerte 2006 GS1 Magyarország

8 GS1 ecom Globális szabvány az elektronikus üzenetek területén A GS1 ecom szabványok (GS1 EANCOM és GS1 XML) egy kész, strukturált megoldást nyújtanak az üzleti elektronikus folyamatok számára Biztosítja a gyors, hatékony és automatikus adatcserét az üzleti partnerek Növeli az elosztási láncok hatékonyságát és átláthatóságát Szállítási üzenetek, melyek a nyomonkövetést támogatják 2006 GS1 Magyarország

9 GS1 GDSN A globális adatszinkronizáció környezete Szabványosított, megbízható adatok a hatékony üzleti tranzakciókhoz GDSN: Globalis Adatszinkronizációs Hálózat Egy automatikus, szabványokon alapuló globális környezet, amely biztosítja a folyamatos és biztonságos adatszinkronizációt, lehetővé téve így az üzleti partnerek számára, hogy rendszereikben az árukról mindig konzisztens adatok szerepeljenek. Az egymással kompatibilis adatbázisok és a Központi adatbázis együttesen nagy mértékben leegyszerűsítik az üzleti tranzakciókat és jelentősen csökkentik az adminisztrációs költségeket. Felgyorsítja a beszerzési folyamatokat, out of stock csökken

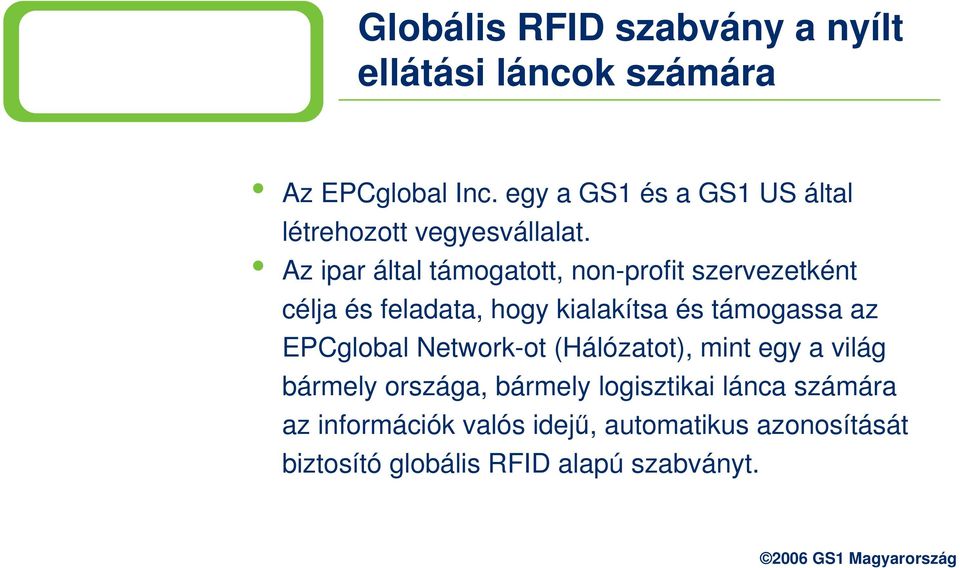

10 EPC és az EPCglobal Globális RFID szabvány a nyílt ellátási láncok számára Az EPCglobal Inc. egy a GS1 és a GS1 US által létrehozott vegyesvállalat. Az ipar által támogatott, non-profit szervezetként célja és feladata, hogy kialakítsa és támogassa az EPCglobal Network-ot (Hálózatot), mint egy a világ bármely országa, bármely logisztikai lánca számára az információk valós idejű, automatikus azonosítását biztosító globális RFID alapú szabványt GS1 Magyarország

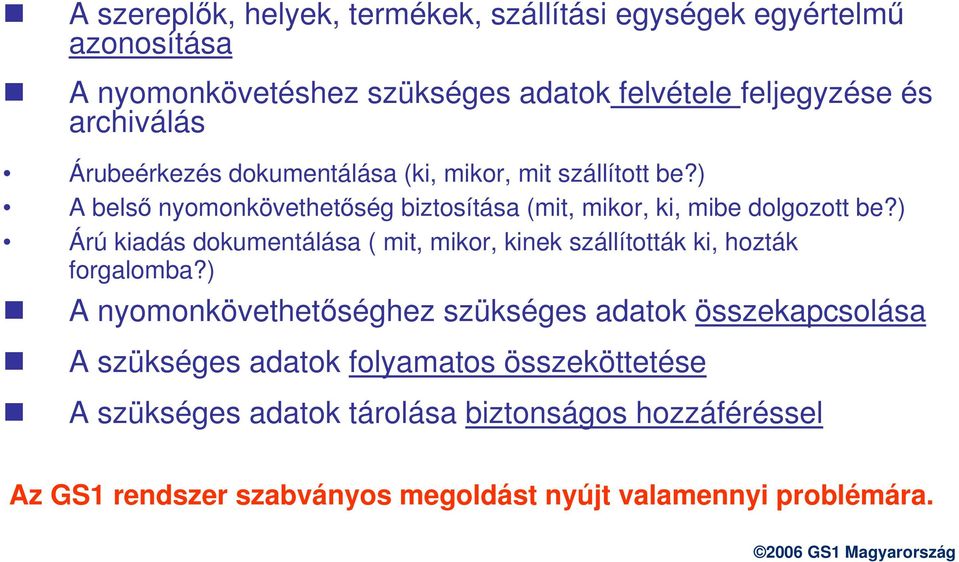

11 Az áru nyomonkövethetősége által támasztott követelmények A szereplők, helyek, termékek, szállítási egységek egyértelmű azonosítása A nyomonkövetéshez szükséges adatok felvétele feljegyzése és archiválás Árubeérkezés dokumentálása (ki, mikor, mit szállított be?) A belső nyomonkövethetőség biztosítása (mit, mikor, ki, mibe dolgozott be?) Árú kiadás dokumentálása ( mit, mikor, kinek szállították ki, hozták forgalomba?) A nyomonkövethetőséghez szükséges adatok összekapcsolása A szükséges adatok folyamatos összeköttetése A szükséges adatok tárolása biztonságos hozzáféréssel Az GS1 rendszer szabványos megoldást nyújt valamennyi problémára GS1 Magyarország

12 Nyomonkövetési rendszerek kiépítése A nyomonkövethetőség törvényi követelménye: 178/2002 Ek Rendelet (18.Cikkeje) Minden élelmiszervállalkozásnak rendelkeznie kell nyomonkövetési rendszerrel, melynél az egyet előre, egyet hátra elvnek kell érvényesülnie. 1. A termékek, kiindulási pontban történő egyedi azonosítása és jelölése. 2. Adatok rögzítése, raktározása és feldolgozása; illetve a kapcsolódási pontok helyes kezelése. 3. Előzőleg jól meghatározott nyomonkövetési adatok gyors és pontos kommunikációja. A hatékonyság érdekében mindezekhez az elosztási lánc valamennyi szereplője által elfogadott és használt azonosítási és kommunikációs szabványokra van szükség!

13 Nyomonkövetési rendszerek típusai Papíralapú nyomonkövetési rendszer Fél-automatikus nyomonkövetési rendszer GS1 azonosítószámok: GTIN, GLN, SSCC Vonalkódok, a GS1-128 rendszer és elektronikus üzenetek (pl.: szállítási üzenet) Automatikus nyomonkövetési rendszer GS1 azonosítószámok: GTIN, GLN, SSCC RFID/EPC EPCglobal Network

14 A GS1-128 jelképrendszer - Az áruk egyedi azonosításán túl számos tulajdonságot, jellemzőt, információt kell kicserélni a logisztikai pontok között. - A GS1-128 jelképrendszerrel lehetővé válik a termékek, szolgáltatások kezelése, nyilvántartása, raktározása, készletezése; valamint a folyamatokban történő visszakeresése.

15 A GS1-128 jelképrendszer felépítése Adattartalom azonosító AI (Application Identifier) 2 vagy több karakteres előtag, mely meghatározza az utána következő adatot és az adat formátumát Cikkazonosítás Nyomonkövetési számok Dátumok Kereskedelmi mennyiségek és mértékegységek Logisztikai mértékegységek Hivatkozási számok Helyazonosító számok Egyedi és belső alkalmazások

16 Az AI-k által meghatározott adattípusok Adattartalom azonosító "AI" Teljes cím Formátum 00 Szállítási Egységek Sorszám Kódja (SSCC) n2+n18 01 Globális Kereskedelmi Egység Szám (GTIN) n2+n14 02 Logisztikai egység tartalmának GTIN-je n2+n14 10 Gyártási tételszám n2+an Gyártás napja (ÉÉHHNN) n2+n6 13 Csomagolás napja (ÉÉHHNN) n2+n6 15 Minőségmegőrzési határidő (ÉÉHHNN) n2+n6 17 Fogyaszthatósági határidő (ÉÉHHNN) n2+n6 21 Gyártási szám n2+an X Nettó tömeg (kg) n4+n6 37 Logisztikai egységben lévő kereskedelmi egységek szám(db) n2+n Feladó címe GLN számmal n3+n13

17 A GS1 logisztikai címke felépítése

18 RFID és az EPC Elektronikus termékkód Az Elektronikus Termékkód egy azonosítási szabványstruktúra, amely a Rádiófrekvenciás Azonosítást (RFID) használja az automatikus azonosításhoz. Globális, egyedi egységazonosítás Támogatja és felhasználja a jelenleg használt azonosító kulcsokat: GTIN (Global Trade Item Number) GIAI (Global Individual Asset Identifier) SSCC (Serial Shipping Container Code) GRAI (Global Returnable Asset Identifier) GLN (Global Location Number) Egyéb azonosító kulcsok is megjeleníthetők: UID (Unique Identifier) VIN (Vehicle Identification Number) 2006 GS1 Magyarország

19 Az EPCglobal Network

20 Az EPCglobal Network 1. Elektronikus termékkód (EPC ) Az EPC egy globális, egyedi sorozatszám, amely bármilyen egységet egyértelműen azonosít az elosztási láncban. A hagyományos GS1 Azonosító kulcsok (GTIN, SSCC, GLN) megfelelő szabványok szerint könnyedén átalakíthatók EPC kóddá. 2. EPC tag Az EPC tag egy RFID eszköz, amely egy hordozó felülethez kapcsolt microchip-ből és antennából épül fel. Az azonosítani kívánt egységekhez rögzített EPC tag az az eszköz, amely tárolja az egyedi EPC kódot. 3. EPC írók/olvasók A tag-eken tárolt EPC kódhoz a rádiófrekvenciás adatátvitelt alkalmazó EPC olvasók segítségével lehet hozzáférni. Az EPC olvasókat az elosztási láncok legmeghatározóbb pontjain kell elhelyezni, hogy biztosítható legyen az egység mozgásának nyomon követése GS1 Magyarország

21 Az EPCglobal Network 4. EPC Middleware Az EPC Middleware vezérli az EPC tag-ek olvasását, a beolvasott adatok pontos kommunikációját az EPC Információs rendszer-szolgáltatásával (EPC Information Services), és a vállalat egyéb információs rendszerével. 5. EPC Information Services (Információs rendszer-szolgáltatás) Ez a szolgáltatás teszi lehetővé a felhasználók számára, hogy az EPC kódhoz kapcsolódó információkat kicserélhessék a kereskedelmi partnereikkel az EPCglobal Network-on keresztül. 6. Discovery Services (Felderítési rendszer-szolgáltatás) Olyan rendszerszolgáltatások összessége, amelyek biztosítják, hogy a felhasználók megtalálják és hozzáférhessenek az EPC kódhoz rendelt információkhoz GS1 Magyarország

22 Az RFID/EPC néhány alkalmazási területe különböző szektoronként Kereskedelem / fogyasztói termékek Alacsonyabb munkaerő költségek Készlethiány csökkenés Csökken a lopások száma Csökkenek a szükséges raktári készletek nagysága Termékek aktuális tartózkodási helye meghatározható Kínálatra és kereskedelemre vonatkozó realtime adatok Intelligens polcok Nő a fogyasztók bizalma és kényelem érzete Csökken a hamisítások száma Élelmiszer-biztonság növekedése Termékvisszahívás Egészségügy / Gyógyszeripar Gyógyászati és kórházi eszközök nyomonkövetése Páciensek azonosítása és nyomnkövetése Gyógykezelésből eredő hibák megelőzése A környezeti tényezők ellenőrzése Hamisítások száma csökken Termékvisszahívás Gyártás Minőségbiztosítás és ellenőrzés Gyártási tételek nyomonkövetése Termékvisszahívás Kormányzati előírásoknak könnyebb teljesítése Pontosabb és átláthatóbb készletek Csökkenek a munkaerő- és anyagköltségek Hatékonyabb elosztási lánc menedzsment Hatékony raktár adatbázis-kezelési rendszerek Egyéb Naprakész készletnyilvántartás Lopások számának csökkenése Kormányzat Belbiztonság növekedése Hadászat Szállítása és Logisztika Eszközök jobb kihasználása és nyomonkövetése Tervezés megkönnyítése Automatikus szorting Automatikus adatrögzítés Szállítási útvonal tervezés Kiszállítás megbízhatóbb és hatékonyabb A reklamációkból eredő költségek csökkenése Mezőgazdaság: jószágok nyomonkövetése Poggyász és utas nyomonkövetés Érzékelő berendezések stb GS1 Magyarország

23 SZÁLLÍTÓK A nyomonkövetési adatok kapcsolata az áruelosztás során CÉLÁLLOMÁSOK Fogadás Tárolás ELOSZTÓ KÖZPONT Előkészítés Szállítás POSale, POService SSCC1 GLN4 SSCC1 Homogén logisztikai egységek és átrakodás SSCC1 SSCC1 GLN5 GLN1 SSCC2 SSCC2 SSCC5 SSCC5 GLN6 GLN2 SSCC3 SSCC3 Kiszedés és heterogén logisztikai egységek létrehozása SSCC6 SSCC6 GLN7 GLN3 SSCC4 SSCC4 SSCC7 SSCC7 SSCC7 SSCC7 GLN8 Eredet helyazonosítása Nyersanyag logisztikai egységei Tárolási egység A kapcsolatok feljegyzése az «apa» SSCC és a «fiú» SSCC között Befejezett termelés logisztikai egységei Cél helyazonosítása

24 A nyomonkövethetőség: előny - Készlet-, raktárnyilvántartás - Rendelések, számlázás -Minőségbiztosítás - Áruforgalmazás - Marketing - Eredetvédelem - Informatika Gazdasági előny

25 Köszönöm a figyelmet! GS1 Magyarország Kht. Kétszeri Dávid Vezető szakértő ketszeri@gs1hu.org
