CDC 2000 Vezérlő 6.Alap-,és speciális funkció beállítások

Átírás

1 6.1 Funkció választás Menü 32 Ebben a menüben a gép egyes főbb opcióit tudjuk be- ill. kikapcsolni. Fotocella funkció: A kész darabok kiesésének figyelését kapcsolhatjuk be ill. ki. Arra azonban figyelnünk kell, hogy a Várakozás paraméternek elég hosszú időt adjunk meg, hogy a darab kiessen. További információ a 6.4 fejezetben a Várakozás bekezdésben található. Accumulátor használat: Ha a gépünk fel van szerelve hidraulikus akkumulátorral a gyors befröccsöntés végett, az akkumulátor használatot be vagy ki tudjuk kapcsolni. Megjegyzés: azoknál a termékeknél amelyek nem kívánják meg az akkumulátoros befröccsöntést kapcsoljuk ki ezt a funkciót. Energia megtakarítást érhetünk el vele. Csak automata és félautomata üzemmódban működik, kéziben nem. Hidr.szerszámfelfogás: Csak akkor tudjuk bekapcsolni, amennyiben gépünk rendelkezik hidraulikus szerszám rögzítő kapcsokkal. Auto szerszámcsere: Opció. Többszörös szerszámnyitás: Szerszámvédelmi funkcióban ha a szerszám valamilyen akadály folytán nem tud összezárni a szerszám kinyit, a kilökő művelet megismétlődik, majd megint összezár. Ha ezt az opciót bekapcsoljuk, akkor a gép több ilyen kisérletet is tehet a teljes zárás eléréséhez. Ha a mező értékét KI-re állítjuk, a kép az első kisérlet után visszanyitja a szerszámot és leáll. A Menü 34-ben állíthatjuk be a zárási kisérletek számát a Szerszám védelem funkció mezőbe írjuk be a zárási kisérletek számát. Forgalmazó:Extrémplast BT Oldal: 6 / 1

2 Automata dűzni elzárás: Helyesen Automata kikapcsolás: Bizonyos hibák előfordulásakor vagy a gyártási egység mennyiség elérésekor a gépi ciklus megáll, valamint az egész gépet ki tudjuk kapcsolni. Előírhatjuk, hogy mely fő egységek kapcsolódjanak ki. Az alábbi négy mód közül választhatunk: 1. Automata kikapcsolás nem szükséges. 2. Szivattyú KI: Szivattyú motor kikapcsolódik. 3. Fűtés KI: Fűtés lekapcsolódik. 4. Szivattyú és fűtés KI (HE. és PU.): Mind a szivattyú, mind a fűtés kikapcsolódik. Tartalék 1 (SW956): Intrúzió funkció. Amennyiben BE állapotba helyezzük -automata vagy félautomata üzemmódban - a befröccsöntés előtt a gép a csiga forgatásával anyagot juttat a forma üregbe. A torló nyomást a Menü 33-ban a Tart.sebesség/nyomás (677) mezőben adom meg. Azt, hogy az intrúzió ideje milyen hosszú legyen másodpercben, azt a Menü 34-ben adom meg a Tartalék C15 sorban. A Special funk. R962 mezőt BE értékre kell állítani. (Lásd még 9.5.2) Tartalék 4 (SW959): Tartalék funkció. Automata hengertisztítás funkció. Amennyiben BE állapotba helyezzük a gomb (lásd 1.5) megnyomásakor a csiga automatikus kijáratása megkezdődik. Azt, hogy hányszor hajtsa végre a gép a tisztító ütemet azt a Menü 34-ben adom meg a Tartalék C15 sorban. A Special funk. R962 mezőt BE értékre kell állítani. (Lásd még 9.5.2) Forgalmazó:Extrémplast BT Oldal: 6 / 2

3 6.2 Sebesség / nyomás Menü 33 A menüben egyes alapműködésekhez tartozó sebesség és nyomás értékeket adhatunk meg. Akkumulátor feltölt.: Csak hidraulikus akkumukátorral felszerelt gépeknél értelmezett. Gyakorlati értékek: Sebesség=99% Nyomás=99%. Forgalmazó:Extrémplast BT Oldal: 6 / 3

4 6.3 Számlálók Menü 34 Szerszám védelem funkció (CNT 09): Automata üzemmódban a szerszámzárási kisérletek számát adjuk meg. Ha a szerszámvédelem miatt a szerszám nem tud összezárni, a gép ismételt próbálkozásokat tesz a zárásra. Ebben a mezőben állíthatjuk be, hogy hány sikertelen kisérlet után fejezze be a zárási kisérleteket a gép. Pneumatikus kilökő működési idők (CNT13): Ha a gépünkön van pneumatikus működtetésű kilökő, ebben a mezőben állítjuk be a kilökő előre/hátra mozgásának számát. Tartalék (C15): Jelentése (lásd még: Menü 32.) Intrúziónál a befröccsöntés előtti adagolás másodpercekben Automata henger kijáratáskor a ciklusok számát adjuk meg Forgalmazó:Extrémplast BT Oldal: 6 / 4

5 6.4 Időzítők Menü 35 Ciklusidő: (Timer03) Ciklusidő kontrol idő. Ha a megadott időn belül nem fejeződik be a gépi ciklus figyelmeztető üzenet jelenik meg a képernyőn 068 Ciklusidő nagyon hosszú. Szerszám védelem esetén, ha a szerszám nem tud összezárni jelenik meg ez a hiba legtöbbször. Várakozás: Késleltetési idő a kilökés befejezésétől a következő szerszám zárás kezdésig (TIMER02). Ez az idő arra szolgál, hogy a terméknek legyen elegendő ideje kiesni a szerszámfelek közül. A várakozás idejét a fotocella felülbírálja. Lássunk egy példát: Várakozásnak beállítottunk 5 mp-et. A fotocella funkció be van kapcsolva (lásd 6.1) A fotocella 2 mp-en belül érzékeli a darab kiesését. A gép nem várja ki az 5 mp-et, hanem azonnal indul a zárás. Figyeljünk azonban arra, hogy bekapcsolt fotocella figyelés mellett elegendő hosszú időt adjunk meg, hogy a darab ki tudjon esni. Ugyanis ha például a várakozásnak 1 mp-et adunk meg és a termék nem keresztezi a fotocella útját 1 mp-en belül a gépúgy értékeli, hogy a termék fennakadt a szerszámfelek között és a. Ha a fotocella funkciót kikapcsoljuk, a zárás a várakozási idő leteltével indul csak meg. Nyitott szerszám mellett töltés alarm: Ha a csiga nem éri el a hátsó helyzetet plasztikáláskor a megadott időn belül, mialatt a nyitott szerszám melletti töltés mód be van kapcsolva, hibaüzenetet kapunk (TIMER08). Akkumulátor nyomás alatt alarm: Akkumulátor feltöltés kontrol idő. A megadott időn belül a nagy nyomásnak fel kell épülnie az akkumulátorban (TIMER30). Kilökés szünet: Szerszám nyitás és a kilökés kezdés között eltelt késleltetés (TIMER24). Forgalmazó:Extrémplast BT Oldal: 6 / 5

6 Helytelen töltés késleltetés nyitáskor: Nem használt. 6.5 Együttműködés robottal Bemeneti (Input) jelek leírása Input 32- Robot által küldött nyugtázás jel. Mikor a robot használatban van a jel OFF állapotú, egyébként ON. Input 33- Robot megfogás nyugtázás jel. Megfogás megtörtént = ON, egyébként OFF. Input 34- Kilökő előre engedélyezve ha a jel=on. Input 35- Ha a jel ON állapotú a robot engedélyezi a szerszám zárást. OFF állapotban a szerszám nem zárható és a 046 Robot nem tér vissza az alaphelyzetbe hibaüzenet jelenik meg a képernyőn. Kimeneti (Output) jelek leírása OUT 85- Automata üzemmódban, amikor a befröccsöntés befejeződött a jel = ON. OUT 86- Amikor a szerszám kinyitott, a jel = ON. Szekvencia digram ation d-closing tion d-opening or Forward or Backward End of Mold-Closing Injection finished End of Mold-Opening Ejector Ejector Forward Backward Finished Finished Output OUT85 OUT86 Robot s Operation Up Down Robot s Output Come Back Ejector Out Confirmation Confirmation of Product Forgalmazó:Extrémplast BT Oldal: 6 / 6

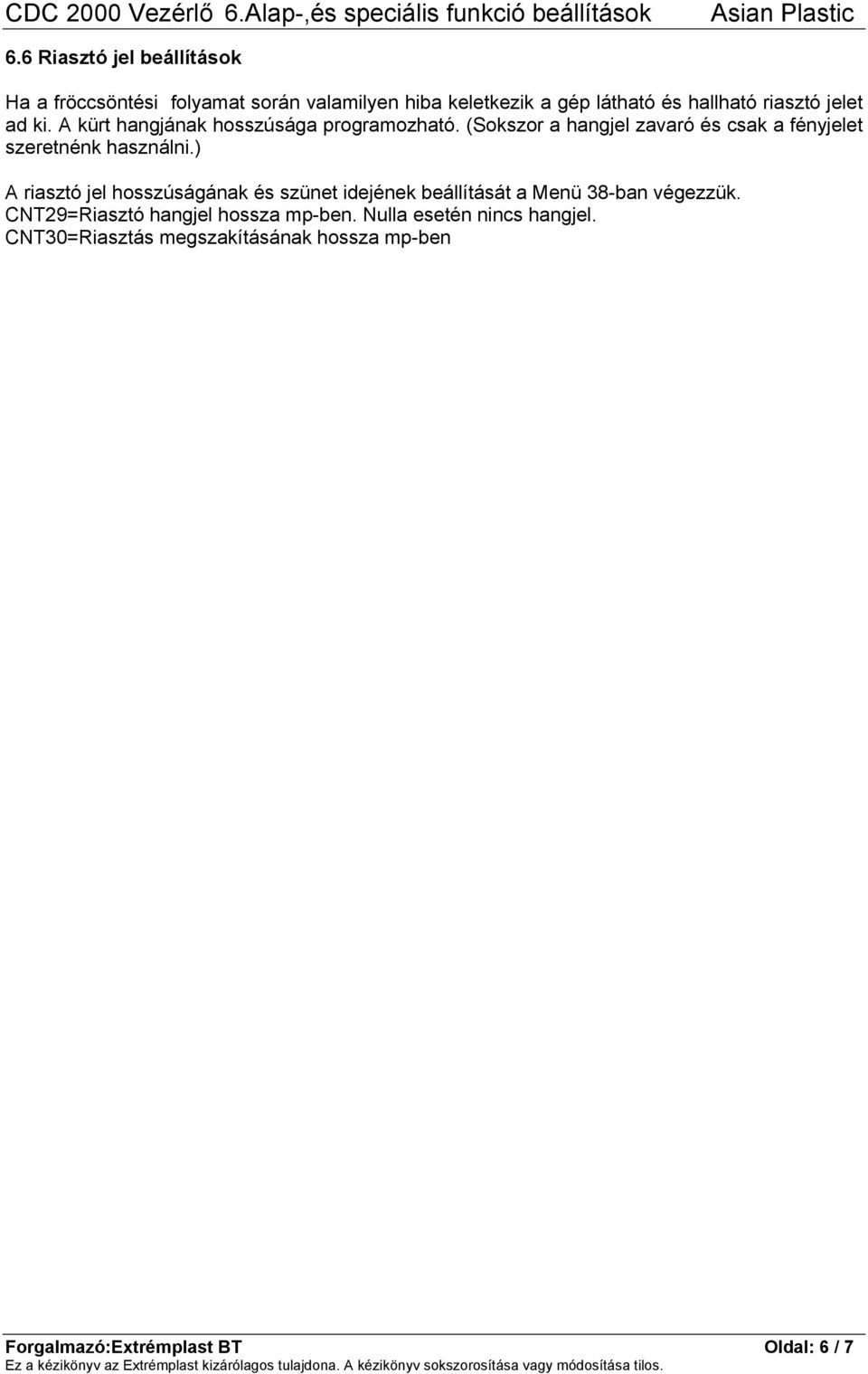

7 6.6 Riasztó jel beállítások Ha a fröccsöntési folyamat során valamilyen hiba keletkezik a gép látható és hallható riasztó jelet ad ki. A kürt hangjának hosszúsága programozható. (Sokszor a hangjel zavaró és csak a fényjelet szeretnénk használni.) A riasztó jel hosszúságának és szünet idejének beállítását a Menü 38-ban végezzük. CNT29=Riasztó hangjel hossza mp-ben. Nulla esetén nincs hangjel. CNT30=Riasztás megszakításának hossza mp-ben Forgalmazó:Extrémplast BT Oldal: 6 / 7
