1 TOP SECRET SECRET INTERNAL USE ONLY PUBLIC Daikin h szivattyúhoz kifejlesztett parapetes h leadó sokkal több egy egyszer fan-coilnál

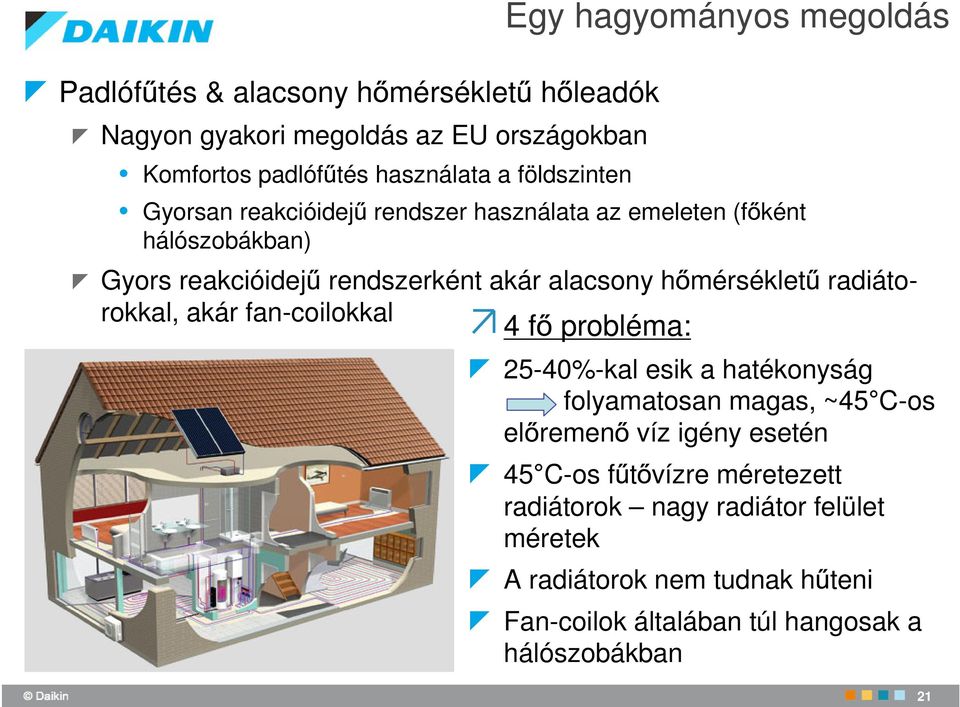

2 Padlóf tés & alacsony h mérséklet Egy hagyományos megoldás h leadók Nagyon gyakori megoldás az EU országokban Komfortos padlóf tés használata a földszinten Gyorsan reakcióidej rendszer használata az emeleten (f ként hálószobákban) Gyors reakcióidej rendszerként akár alacsony h mérséklet radiátorokkal, akár fan-coilokkal 4 f probléma: 25-40%-kal esik a hatékonyság folyamatosan magas, ~45 C-os el remen víz igény esetén 45 C-os f t vízre méretezett radiátorok nagy radiátor felület méretek A radiátorok nem tudnak h teni Fan-coilok általában túl hangosak a hálószobákban 21

3 Interlink funkció Daikin újítás Megoldás 1 Magas hatékonyság fenntartása EGYEDÜLÁLLÓ TULAJDONSÁG INTERLINK intelligens integráció a DAIKIN ALTHERMÁVAL HOGYAN IS MKÖDIK AZ INTERLINK? 60 C 45 C 35 C COP + 25~40% 22

4 Interlink funkció Megoldás 1 Magas hatékonyság fenntartása EGYEDÜLÁLLÓ TULAJDONSÁG INTERLINK intelligens integráció a DAIKIN ALTHERMÁVAL HOGYAN IS MKÖDIK AZ INTERLINK? 1. Csak a padlóftés aktív. A hidroboxból kilép vízhmérséklet 35 C. COP 4,0 60 C 1,0 2,0 3,0 4,0 Következ lépés 45 C 35 C COP + 25~40% 23

5 Interlink function Megoldás 1 Magas hatékonyság fenntartása EGYEDÜLÁLLÓ TULAJDONSÁG INTERLINK intelligens integráció a DAIKIN ALTHERMÁVAL HOGYAN IS MKÖDIK AZ INTERLINK? 1. Csak a padlóftés aktív. A hidroboxból kilép vízhmérséklet 35 C. COP 4,0 1,0 2,0 3,0 4,0 2. Az egyik parapetes hleadó bekapcsolt. A hidroboxból kilép vízhmérséklet átvált 45 C-ra. COP 3,0 60 C 45 C 35 C 1,0 2,0 3,0 4,0 Következ lépés COP + 25~40% 24

6 Interlink function Megoldás 1 Magas hatékonyság fenntartása EGYEDÜLÁLLÓ TULAJDONSÁG INTERLINK intelligens integráció a DAIKIN ALTHERMÁVAL HOGYAN IS MKÖDIK AZ INTERLINK? 1. Csak a padlóftés aktív. A hidroboxból kilép vízhmérséklet 35 C. COP 4,0 1,0 2,0 3,0 4,0 2. A parapetes hleadó bekapcsolt. A hidroboxból kilép vízhmérséklet átvált 45 C-ra. COP 3,0 60 C 45 C 35 C 1,0 2,0 3,0 4,0 3. Az összes parapetes hleadó lekapcsolt. A hidroboxból kilép vízhmérséklet átvált 35 C-ra. COP + 25~40% COP 4,0 1,0 2,0 3,0 4,0 25

7 Megoldás 2 Kis méretek megtartása 1 kw-os normál radiátor választás alacsony h mérsékletre 45 C 40 C 2000mm elfogadhatatlanul nagy Parapetes h leadó választás ugyanarra az alkalmazásra elfogadható méret alacsony hmérsékletre 600mm 600mm 45 C 40 C 700mm 210mm 26

8 Cseppvíz mentes h tés Megoldás 3 H tési funkció Felújításokhoz, ahol a cseppvíz elvezetés nem mindig lehetséges Mérsékelt h tési teljesítmény lehetséges Cseppvíz képz dés megel zés az el remen vízh mérséklet korlátozásával 18 C cseppvíz mentes htés szivattyú hidrobox cseppvíz mentes htés 18 C 18 C 27

9 Aktív h tés Megoldás 3 H tési funkció A h tés során a kondenzátum a h leadóba épített csepptálcába gy lik össze csepptálca csepptálca 7 C Hidraulikus váltó szivattyú hidrobox 7 C szivattyú (parapetes hleadó) Nyomás szabályozó szelep 18 C Kever szelep Cseppvíz cs szivattyú padlóftés 28

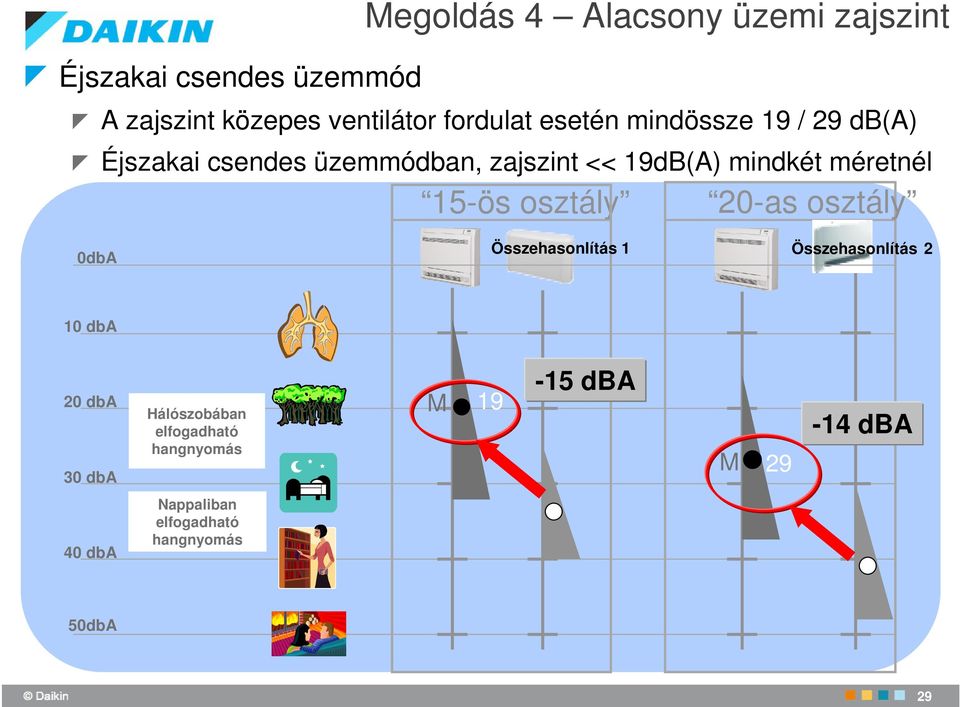

10 Megoldás 4 Alacsony üzemi zajszint Éjszakai csendes üzemmód A zajszint közepes ventilátor fordulat esetén mindössze 19 / 29 db(a) Éjszakai csendes üzemmódban, zajszint << 19dB(A) mindkét méretnél 15-ös osztály 20-as osztály 0dbA Összehasonlítás 1 Összehasonlítás 2 10 dba 20 dba 30 dba Hálószobában elfogadható hangnyomás M dba M dba 40 dba Nappaliban elfogadható hangnyomás 50dbA 29

11 Távszabályozó Könnyen használható, minden beltéri egységhez 1-1 szabályozó Ezáltal nem lesznek túl hideg/túl meleg szobák, mint a központi termosztátos rendszerek esetében Ventilátor fordulat beállítás KI / BE VENTILÁTOR HMÉRSÉKLET NAGY TELJ. ÜZEMMÓD CSENDESÍTÉS HETI IDZÍTÉS 5 szint a + automatikus mód + csendes mód -tól a -ig Nagy teljesítmény üzemmód Az alacsony energiaigény házakhoz gyors reakcióidej h leadók szükségesek H tésben és f tésben is elérhet Heti programos üzemmód Egyedi komfort minden felhasználónak minden szobában Teljes flexibilitás 30

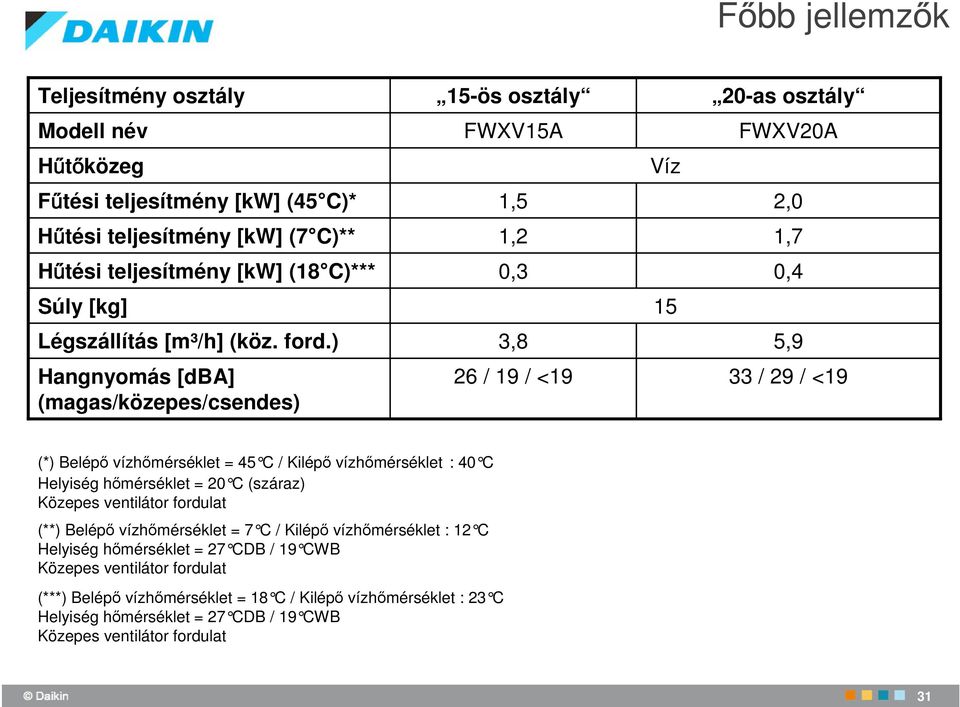

12 F bb jellemz k Teljesítmény osztály Modell név H t közeg F tési teljesítmény [kw] (45 C)* H tési teljesítmény [kw] (7 C)** H tési teljesítmény [kw] (18 C)*** Súly [kg] Légszállítás [m³/h] (köz. ford.) Hangnyomás [dba] (magas/közepes/csendes) 15-ös osztály FWXV15A 1,5 1,2 0,3 3,8 26 / 19 / <19 Víz as osztály FWXV20A 2,0 1,7 0,4 5,9 33 / 29 / <19 (*) Belép vízhmérséklet = 45 C / Kilép vízhmérséklet : 40 C Helyiség hmérséklet = 20 C (száraz) Közepes ventilátor fordulat (**) Belép vízhmérséklet = 7 C / Kilép vízhmérséklet : 12 C Helyiség hmérséklet = 27 CDB / 19 CWB Közepes ventilátor fordulat (***) Belép vízhmérséklet = 18 C / Kilép vízhmérséklet : 23 C Helyiség hmérséklet = 27 CDB / 19 CWB Közepes ventilátor fordulat 31

13 Magas rendszerhatékonyságot biztosít Összefoglaló Daikin h szivattyúhoz kifejlesztett parapetes h leadó Kompakt méretek H tési funkciót is biztosít Az extra alacsony zajszintnek köszönhet en tökéletesen megfelel a hálószobákba Az egységhez adott távszabályozóval lehetséges a heti programozás is 32
