1 Diagnosztikai konferencia 2003 ÉDÁSZ Rt.

2 Igazgatóság titkársága Igazgatóság elnök: dr. Manfred Heiszler Ügyvezető igazgató Künszler Béla Felügyelő Bizottság elnök: Konrad Kreuzer Jogi osztály Horváthné dr. Kovács Magdolna PR iroda Sarkadi Ildikó Információs rendszer iroda Mogyoróssy Pál Hálózati igazgatóság Künszler Béla Titkárság Munka- és körny. védelmi szakf. Értékesítés E.ON Kompetencia centerek KK: Közüzemi szolgáltatás VK: Versenypiaci EB: Energia beszerzési Gazdasági igazgatóság Bán Antal Tervezés és kontrolling osztály Varga B. Tamás Nyilvántartási osztály Csáfordy Ferenc Üzemirányítási osztály Szurdoki Béla kihelyezett csoport ÜIK Győr Székesfehérvár Szombathely Tatabánya Veszprém KK KK KK Lakossági ügyfelek Demzse Gabriella Üzleti ügyfelek Sághi Imre Call Center Kovácsné Szabó Klára területi irodák Győr Sopron Veszprém Esztergom Pápa Székesfehérvár Szombathely Tatabánya Zalaegerszeg back office Kontrolling osztály Bóka Bernadett Pénzügyi és számviteli osztály Pintér Ferencné Logisztikai osztály Harmath Lajos Alállomási osztály Rau Ádám állomási régiók KK Pénzügyi elszámolás Emberi erőforrás gazdálkodási osztály Szabóné B. Andrea Hálózati osztály Lóderer Albert Energiamenedzsment osztály Vörös László Régió koordinációs osztály Csulak Ferenc 5 régió 5 régió Győr Tatabánya Esztergom Székesfehérvár Veszprém Pápa Szombathely Zalaegerszeg Kapuvár műszaki centrumok KK KK KK VK Ügyfélszolgálat szabályozás és CIS Kintlévőség kezelés Közüzemi szolgáltatás controlling Marketing EB Energia beszerzés

3 Diagnosztikai tevékenység csoportosítása Diagnosztika Alállomási diagnosztika Kábeldiagnosztika Naf-köf és köf-köf trafók Naf és köf mérőváltók Korlátozók, levezetők Trafó betáp kábelek Köf elosztóhálózati kábelek vizsgálata

4 Kábeldiagnosztika szerkezete Régiós mérések (Az adott kábel területgazdája végezteti az alap vizsgálatokat a Műszaki Centrummal) Szűrő (leválogatás a régiós mérések, a meghibásodási darabszám,stb függvényében) Mérési ütemterv készítése ADATBÁZIS Diagnosztikai vizsgálatok Egyéb, a kábel állapotára utaló paraméterek (A kábel területgazdája adja a meghibásodási statisztikát, és egyéb információt a kábelről) Szűrő (mérések és egyéb paraméterek alapján leválogatás) Állapot véleményezése (a Műszaki Centrumok felé)

5 Alállomási diagnosztika szerkezete Mérési ütemterv készítése Szűrő (állapot és utolsó mérési dátum függvényében) Diagnosztikai mérések ADATBÁZIS Alállomási események (meghibásodás is generálhat diagnosztikai méréseket) Szűrő (leválogatás állapot alapján) Készülék karbantartás

6 Mit mérünk Trafón Transzformátor általános vizsgálata Tandelta a trafón Tandelta az átvezetőn Rövidzárási impedancia mérés FRA (Traftek) RVM Olajvizsgálat (HGA, általános) Transzformátor célirányos vizsgálata Fokozatkapcsoló motor teljesítményregisztrálása Egyenáramú átmeneti ellenállás mérése Áttételmérés

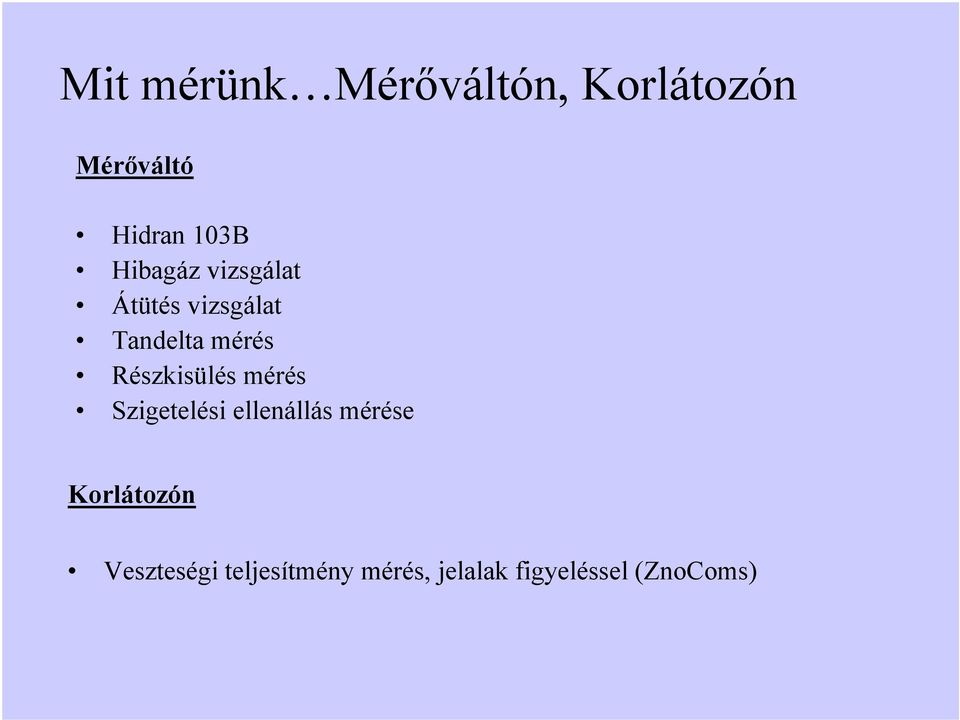

7 Mit mérünk Mérőváltón, Korlátozón Mérőváltó Hidran 103B Hibagáz vizsgálat Átütés vizsgálat Tandelta mérés Részkisülés mérés Szigetelési ellenállás mérése Korlátozón Veszteségi teljesítmény mérés, jelalak figyeléssel (ZnoComs)

8 Mit mérünk Köf kábelen Szigetelési ellenállás OWTS Oszcilláló hullámú részkisülésmérés TDR hullámimpedancia mérése RVM (Tandelta)

9 2001-ben végzett mérőváltó olajvizsgálatok 326 db Hidran 103B vizsgálat, ebből: FFOK 101db AOK 204db AHOS 9db VEOF 6db MAOF 6db

10 Magas gáztartamú készülékek 2001 Típus Vizsgált Hibás Meghibásodási arány AOK 204 db 11 db 5,4% FFOK 101 db 22 db 22% AHOS 9 db 1 db 11% MAOF 6 db - 0% VEOF 6 db - 0% Összesen 326 db 34 db 10,4%

11 FFOK elemzés 2001 Gyártási év Meghibásodási darabszám Magas gázok Hidrogén, metán Hidrogén, metán Hidrogén, metán Hidrogén, metán Acetilén Hidrogén Hidrogén

12 AOK elemzés 2001 Gyártási év Meghibásodási darabszám Magas gázok Hidrogén, 1db acetilén Hidrogén Hidrogén

13 Hidran103B mérések összesítése Összesen Vizsgált AOK Vizsgált FFOK Hibás AOK % Hibás FFOK %

14 Érdekes esetek Baracska és Bicske DHTSV Zalaegerszeg & Nyíregyháza Kábelmérések
