1 Tápoldatozás gyakorlata, az egyszerűbb megoldásoktól, az automatikusan működőkig. Előadó: Kovács Ferenc Tó és Öntözés Kft

2 Öntözővíz sótartalmának mérése Az öntözővizek só és műtrágya tartalmát, EC értékét a víz elektromos vezető képességének mérésével határozzuk meg. Elektromos vezető képességet mérünk, sótartalomnak nevezzük. 1 ms/cm megközelítőleg mg/l összes oldott szilárd anyag tartalom. EC mértékegységei: ms/cm (milisiemens / cm) μs/cm (mikrosiemens / cm) 1 ms/cm = 1000 μs/cm Vizek vezető képességei: H2O 0,055 μs/cm Desztillált víz 0,5 μs/cm Háztartási víz 0,5-0,8 ms/cm Öntöző vizek: Kiváló Még alkalmas Korlátozottan alkalmas Alkalmatlan Tengervíz 0-0,5 ms/cm 0,5-1,5 ms/cm 1,5-2 ms/cm 2,0 ms/cm felett 52 ms/cm

3 Tápoldatozó berendezés kiválasztásának főbb szempontjai Milyen célra, milyen technológiához alkalmazzuk: Növényház (talaj nélküli termesztés) Szántóföld Ültetvény Park Házi kert Pontosság, kezelhetőség, megbízhatóság, üzemméret. Berendezésre fordítható összeg (megtérülés). Rendelkezésre álló energia, működési körülmények. Extra igények.

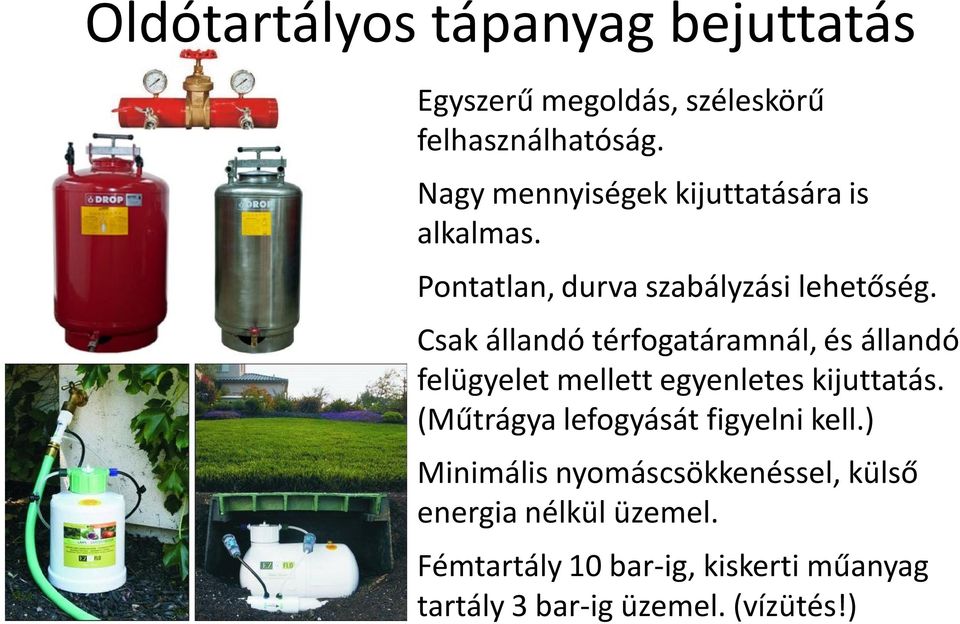

4 Oldótartályos tápanyag bejuttatás Egyszerű megoldás, széleskörű felhasználhatóság. Nagy mennyiségek kijuttatására is alkalmas. Pontatlan, durva szabályzási lehetőség. Csak állandó térfogatáramnál, és állandó felügyelet mellett egyenletes kijuttatás. (Műtrágya lefogyását figyelni kell.) Minimális nyomáscsökkenéssel, külső energia nélkül üzemel. Fémtartály 10 bar-ig, kiskerti műanyag tartály 3 bar-ig üzemel. (vízütés!)

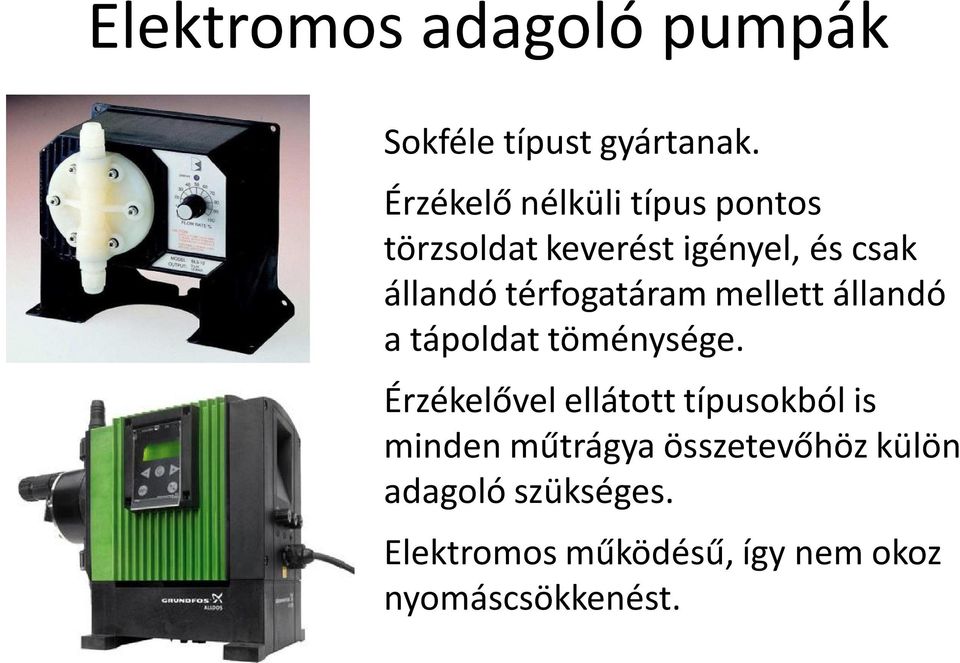

5 Elektromos adagoló pumpák Sokféle típust gyártanak. Érzékelő nélküli típus pontos törzsoldat keverést igényel, és csak állandó térfogatáram mellett állandó a tápoldat töménysége. Érzékelővel ellátott típusokból is minden műtrágya összetevőhöz külön adagoló szükséges. Elektromos működésű, így nem okoz nyomáscsökkenést.

6 Hidraulikus adagoló pumpák Minden típus a víz energiáját használja fel a működéshez. Kizárólag mennyiségi adagolásra alkalmasak. Pontos törzsoldat keverést igényelnek. Mechanikus működésűek, mozgó alkatrészek kopnak, időnként cserére szorulnak. Pontos működéshez a dugattyús típusoknál a teljes vízmennyiséget át kell vezetni az adagolón, ezért jelentős, kb. 1,5 bar nyomásveszteséggel üzemelnek. Kerülőágban jelentősen csökken a pontosság. Membrános működésűeknél vizet veszünk ki a hálózatból, aminek elvezetéséről gondoskodni kell.

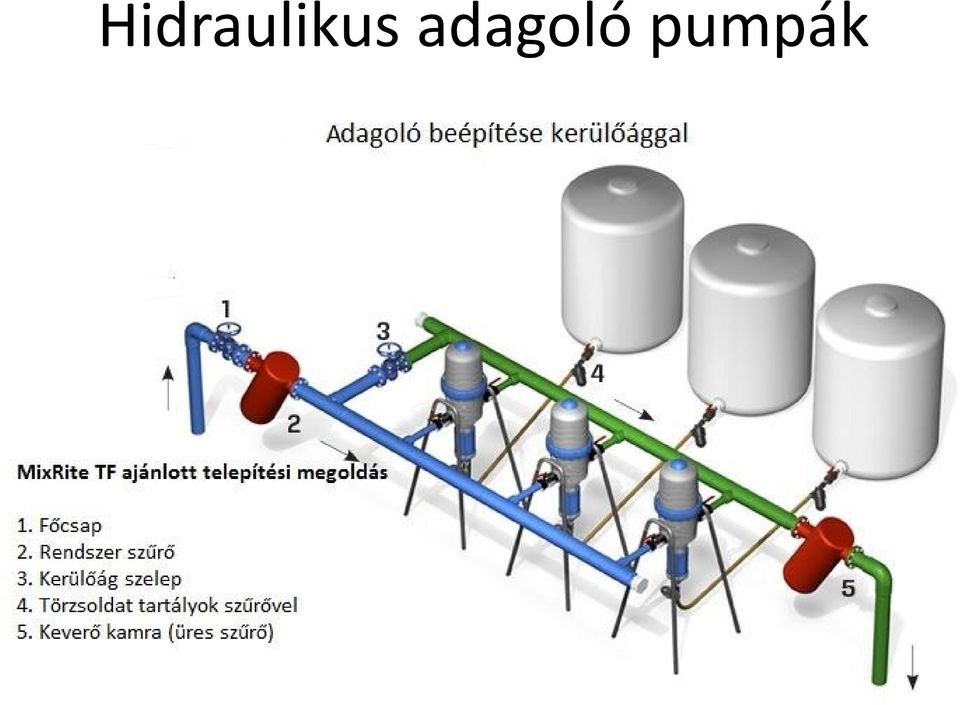

7 Hidraulikus adagoló pumpák

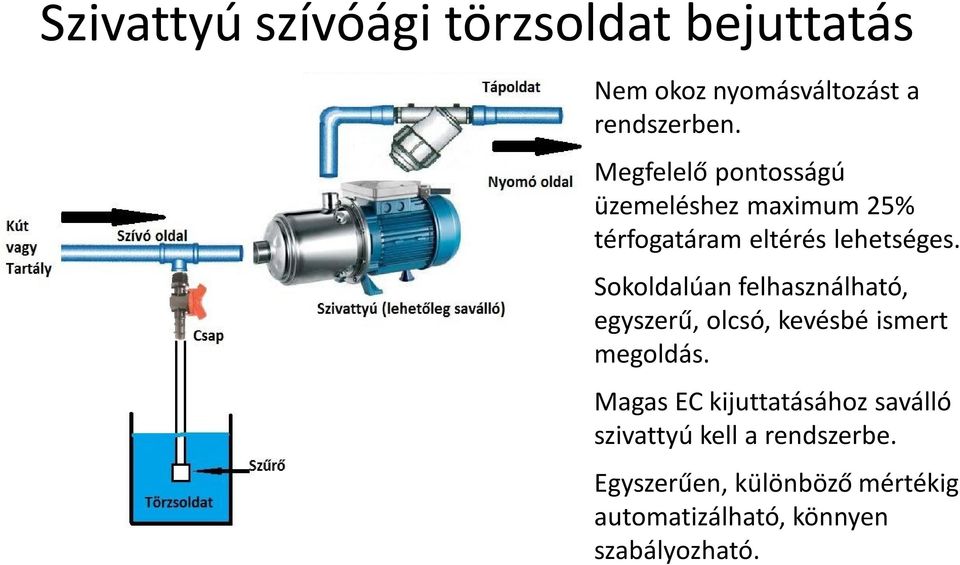

8 Szivattyú szívóági törzsoldat bejuttatás Nem okoz nyomásváltozást a rendszerben. Megfelelő pontosságú üzemeléshez maximum 25% térfogatáram eltérés lehetséges. Sokoldalúan felhasználható, egyszerű, olcsó, kevésbé ismert megoldás. Magas EC kijuttatásához saválló szivattyú kell a rendszerbe. Egyszerűen, különböző mértékig automatizálható, könnyen szabályozható.

9 Automata szivattyú szívóági törzsoldat bejuttatás 1. Vízáramlás megszakító 2. EC elektródok 3. PH elektródok 4. Vízhiány (alacsony nyomás) 5. Nyomásmérő 6. Magas nyomás 7. EC műszerek 8. PH műszerek 9. Választó kapcsolók 10. Kézi vezérlő 11. Kézi, automata, számítógép csatlakozó 12. Öntözésvezérlő 13. Kimenő szelepek 14. Mini sziréna 15. Nyomásszabályzó 16. Szívásérték beállító es kultúra AB szelep 18. Savszelep es kultúra AB szelep 20. Vákuum mérő 21. Rendszer szivattyú (saválló) 22. Emelési és rögzítési pontok

10 Venturi elvet használó adagolók Az injektor középső részében kialakított szűkületen felgyorsul az öntözővíz, a megnövekedett áramlási sebesség következménye a szűkülő szakaszon fellépő nyomásesés. Ez végzi a felszívást. Ha változik az áramlási sebesség, változik, esetleg megszűnik a felszívás. A venturit illeszteni kell a rendszerhez. Venturi beépítése kerülőágba ellenőrző csővel.

11 Venturi injektor beépítése Önmagában alkalmazva jelentős, akár 30% nyomáscsökkenést okoz. Kerülőággal ez némileg csökkenthető, külső energia felhasználásával megszüntethető. Leggyakrabban alkalmazott megoldás, legtöbb mixergép része. Pontos adagolásra alkalmas. Nincs mozgó alkatrész.

12 Fontos!! A tápoldatadagolók üzemeltetése során vegyük figyelembe az egészségügyi, környezetvédelmi és biztonsági követelményeket. Tartsuk be a tápoldatkeverés szabályait (oldhatóság, hőmérséklet, keverhetőség)! Tápoldatozásnál figyelembe kell venni az eltérő növények eltérő víz és tápanyag igényét! Tápoldatozás tiszta vízzel induljon (száraz talajon gyökérégés) Tápoldatozás után csőhálózatot tiszta vízzel öblíteni (lerakódás, kicsapódás)

13 Köszönöm a figyelmet!
