Használati útmutató. Színes televízió + DVD lejátszó. Használati útmutató

Átírás

1 Színes televízió + DVD lejátszó Használati útmutató Használati útmutató A készülék bekapcsolása előtt kérjük gondosan tanulmányozza át ezt a kezelési utasítást és őrizze meg, mert később szüksége lehet rá. DISPLAY A KÉPERNYŐN TÁVVEZÉRLŐ FS TUNER SCART CSATLAKOZÁS AV OLDALBEMENET BEÉPÍTETT DVD MPEG4 TÁMOGATÁS

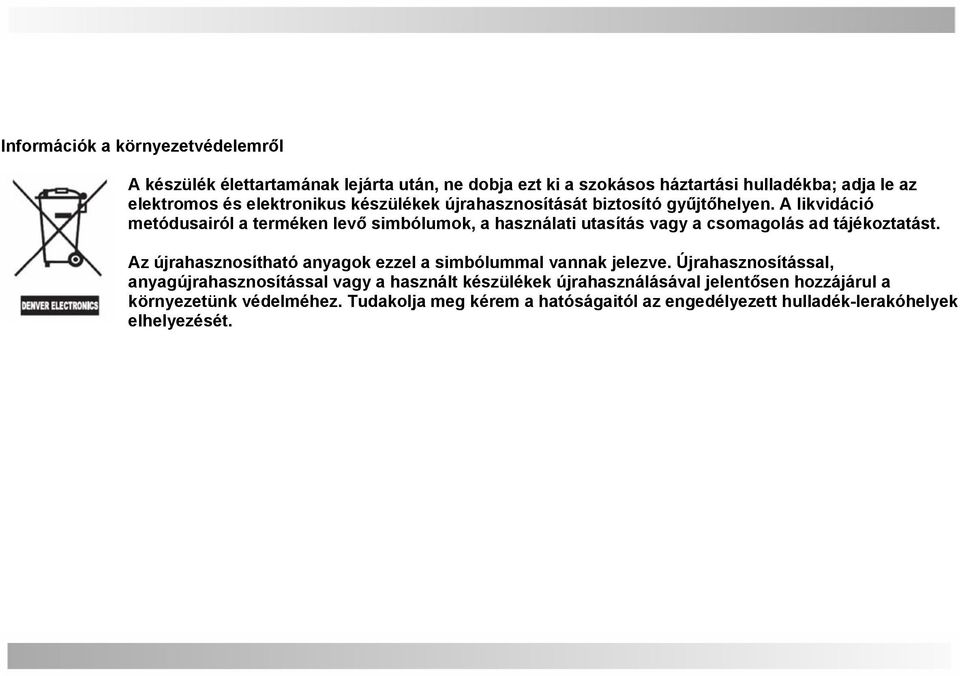

2 Információk a környezetvédelemről A készülék élettartamának lejárta után, ne dobja ezt ki a szokásos háztartási hulladékba; adja le az elektromos és elektronikus készülékek újrahasznosítását biztosító gyűjtőhelyen. A likvidáció metódusairól a terméken levő simbólumok, a használati utasítás vagy a csomagolás ad tájékoztatást. Az újrahasznosítható anyagok ezzel a simbólummal vannak jelezve. Újrahasznosítással, anyagújrahasznosítással vagy a használt készülékek újrahasználásával jelentősen hozzájárul a környezetünk védelméhez. Tudakolja meg kérem a hatóságaitól az engedélyezett hulladék-lerakóhelyek elhelyezését.

3 Tartalom Tartalom. 1 Navigáció a menüben Biztonsági figyelmeztetés Kezdeti üzemmód(dvd) Gratulálunk...4 Tulajdoságok...5 Telepítés Táplálás 6 VHF/UHF kombináció...7 Választott készülék kapcsolása.8 A távvezérlő

4 FIGYELMEZTETÉS FIGYELMEZTETÉS VILLAMOS ÁRAMMAL TÖRTÉNŐ SÉRÜLÉS LEHETŐSÉGÉNEK RIZIKÓJA NE NYISSA KI VIGYÁZAT: AZ ÁRAMÜTÉS CSÖKKENTÉSE ÉRDEKÉBEN, NE NYISSA KI A KÉSZÜLÉK DOBOZÁT SEM A HÁTOLDALÁT. A KÉSZÜLÉKBEN NINCSENEK A FELHASZNÁLÓ ÁLTAL MEGJAVÍTHATÓ ALKATRÉSZEK. A JAVÍTÁSOKAT BÍZZA SZAKKÉPZETT SZERVISZRE. A háromszögben levő villámjel arra figyelmezteti a felhasználót, hogy a készülék belsejében levő alkatrészek veszélyesek-áramütést okozhatnak. A háromszögben levő felkiáltójel azt jelzi a felhasználónak, hogy a készülékhez tartozó dokumentumokban a felhasználó számára a felhasználással és karbantartással kapcsolatos fontos instrukciók vannak. ÓVÁS: ELEKTROMOS ÁRAMMAL TÖRTÉNŐ BALESET RIZIKÓJÁNAK CSÖKKENTÉSE ÉRDEKÉBEN NE TEGYE KI A KÉSZÜLÉKET ESŐNEK SEM MAGAS PÁRATARTALOMNAK ÉS NE HELYEZZEN RÁ SEMMILYEN FOLYADÉKKAL TÖLTÖTT EDÉNYT, MINT AMILYENEK PÉLDÁUL A VÁZÁK. ELEKTROMOS ÁRAMMAL TÖRTÉNŐ BALESET RIZIKÓJÁNAK CSÖKKENTÉSE ÉRDEKÉBEN NE ÉRJE A KÉSZÜLÉKET ESŐ. FIGYELMEZTETÉS Azon módosítások vagy modifikációk, amelyek nincsenek kimondottan engedélyezve olyan személy áltak, aki az EU előírásaival való összhangért felelős, megfoszthatják a felhasználót a készülék használatának engedélyétől. A következő ilusztrációk szemléltetik azokat a biztonsági intézkedéseket, amelyeket be kell tartani a tévékészülékük üzemeltetésekor és mozgatásakor: 2. Ne tegye ki a TVkészüléket közvetlen napsütésnek. 4. Amennyiben a készülék megrongálódik, ne próbálkozzon sajátkezűleg megjavítani ezt. Forduljon a szerviz szakképzett alkalmazottaihoz. 3. Ne tegye ki a TVkészüléket semmilyen folyadéknak. 5. Vihar közben (különösen, ha villámlik ) húzza ki a hálózati csatlakozódugót a fali aljazatból a és az antennát a TV-ből. 1. Ne tegye ki a TV-készüléket szélsőséges hőmérsékletnek (5ºC-nál acsonyabb és 35ºC-nál magasabb) sem túlzott páratartalomnak (alacsonyabb mint 10% és magasabb mint 75%). 6. Amennyiben a távvezérlőt hosszabb ideig nem használja, távolítsa el az elemeket és tárolja azokat hűvös, száraz helyen.

5 FIGYELMEZTETÉS 7. A HÁLÓZATI CSATLAKOZÓKÁBELEK ÓVÁSA A hálózati csatlakozókábeleket úgy kell vezetni, hogy azokon ne tapossanak és ne rongálhassák meg őket a rajtuk vagy velük szemben levő tárgyak. Különös óvatossággal kell ügyelni a kábelekre az aljazatoknál, árintkezőknél és azokon a helyeken, ahol a készülékből jönnek ki. 8. ELEKTROMOS VEZETÉK A külső antenna rendszert nem szabad elektromos légvezeték sem más elektromos világítás vagy áramkör közelében, vagy olyan helyen, ahol ilyen elektromos vezetékre vagy áramkörre eshetne. A külső antenna rendszer telepítésénél nagy figyelmet kell fordítani arra, hogy ne érintse meg az ilyen vezetéket vagy áramkört, mert a vele való kontaktus halálos sérülést okozhat. 9. TÚLTERHELÉS Ne terhelje túl a fali csatlakozó aljakat és a hosszabbító kábeleket, mert ennek tűz vagy áramütés lehet a következménye. 10. TÁRGYAK VAGY FOLYADÉK BEHATOLÁSA Ne dugdosson át semmilyen tárgyakat a készülék nyílásain, mert ezek olyan veszélyes helyeket érinthenek, ahol magas feszültség van vagy rövidzárlatot okozhatnak, ami tuzet vagy áramütést okozhat. Soha ne öntsön és ne porlasszon szét semmilyen folyadékot a készülékbe. 11. A KÜLSŐ ANTENNA FÖLDELÉSE Ha a külső antenna vagy kábelrendszer az egységhez van csatolva, bizonyosodjon meg arról, hogy az antenna vagy kábel-rendszer földelve van, hogy védve legyen feszültségütés és akumulálódó statikus villamosságtól. Az informaciók az oszlop és támkonstrukció helyes földeléséről, az antenna huzal antenna kisütő egységéhez való földeléséről, a földelő vezetékek nagyságáról, az antenna kisütőegységének elhelyezéséről, a földelő elektródokhoz való csatlakozás és földelő elektródokra vonatkozó követelményekről a National Electrical Code, ANSI/NFPA 70 szabvány 810 fejezetében van feltüntetve. 12. JAVÍTÁSOK Ne próbálkozzon e készüléket javítani, mert a fedőlap felnyitásával vagy eltávolításával veszélyes feszültségnek vagy más rizikónak teszi ki magát. Az összes javítást bízza a szerviz szakképzett alkalmazottaira. 13. JAVÍTÁST IGÉNYLŐ KÁROSODÁS Kapcsolja le a készüléket a csatlakozóból a falban és a javítást ezekbenaz esetekben bízza szakképzett szervizre: A. Amennyiben a hálózati kábel vagy dugó van megrongálva. B. Amennyiben folyadék lett kiöntve a készülékbe vagy valamilyen tárgy esett bele. C. Amennyiben a készülék esőnek vagy víznek volt kitéve. D. Amennyiben a készülék a felhasználási instrukciók betartása mellett nem működik rendesen. Csak azokat a vezérlő elemeket állítsa be, amelyek beállítása le van írva a használati utasításban, mert a más elemek helytelen beállítása a készüléket megkárosíthatja és a készülék rendes funkciókra való visszaállítása a szakképzet technikus igényes munkáját kívánja meg. E. Amennyiben a készülék leesett vagy a doboza rogálódott meg. F. Amennyiben a készülék jelentős változást mutat a teljesítményben ez jele annak, hogy szükséges a javíttatás. 14.ALKATRÉSZEK Amennyiben alkatrészekre van szükség, győződjön meg arról, hogy a szerviz technikusa a gyártó által specifikált alkatrészeket alkalmaz vagy olyanokat, amelyeknek ugyanolyan karakterisztikájuk van, mint az eredeti alkatrészeknek. A nem engedélyezett helyettesítésnek tűzvész, elektromos áram által okozott sérülés vagy más veszély lehet a következménye. 15. A BIZTONSÁG ELLENŐRZÉSE Bármilyen szerviz vagy javítás befejezése után kérje meg a szerviz technikusát, hogy ellenőrizze a készülék biztonságosságát és ítélje meg, hogy a készülék rendes üzemeltetési állapotban van-e. 16. ÁTHEVÜLÉS A készüléket helyezze távol hőforrástól, mint amilyenek pld.a fütőtestek, hőmérők vagy más olyan gyártmányoktól (ideértve a hangerősítőket), amelyek hőt termelnek. AZ ANTENNA FÖLDELÉSÉNEK PÉLDÁJA A NEC S2898A NORMA ALAPJÁN ANTENNA HUZAL FÖLDELŐ KAPOCS ELEKTROMOS SZERVIZ KÉSZÜLÉK NEC - NATIONAL ELECTRIC CODE AZ ANTENNA KISÜTŐ EGYSÉGE (NEC FEJEZET) FÖLDELŐ VEZETÉKEK (NEC FEJEZET) FÖLDELŐ KAPCSOK AZ ELEKTROMOS FÖLDELÉS ELEKTRÓDJAI (NEC 250.CIKK H RÉSZ)

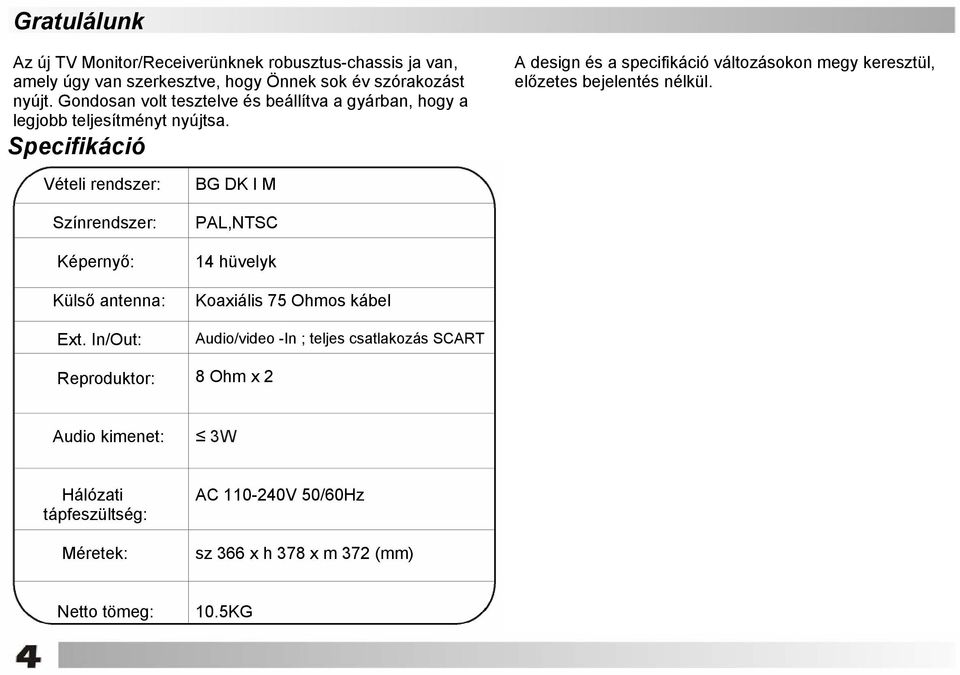

6 Gratulálunk Az új TV Monitor/Receiverünknek robusztus-chassis ja van, amely úgy van szerkesztve, hogy Önnek sok év szórakozást nyújt. Gondosan volt tesztelve és beállítva a gyárban, hogy a legjobb teljesítményt nyújtsa. Specifikáció A design és a specifikáció változásokon megy keresztül, előzetes bejelentés nélkül. Vételi rendszer: Színrendszer: Képernyő: Külső antenna: Ext. In/Out: Reproduktor: BG DK I M PAL,NTSC 14 hüvelyk Koaxiális 75 Ohmos kábel Audio/video -In ; teljes csatlakozás SCART 8 Ohm x 2 Audio kimenet: 3W Hálózati tápfeszültség: Méretek: AC V 50/60Hz sz 366 x h 378 x m 372 (mm) Netto tömeg: 10.5KG

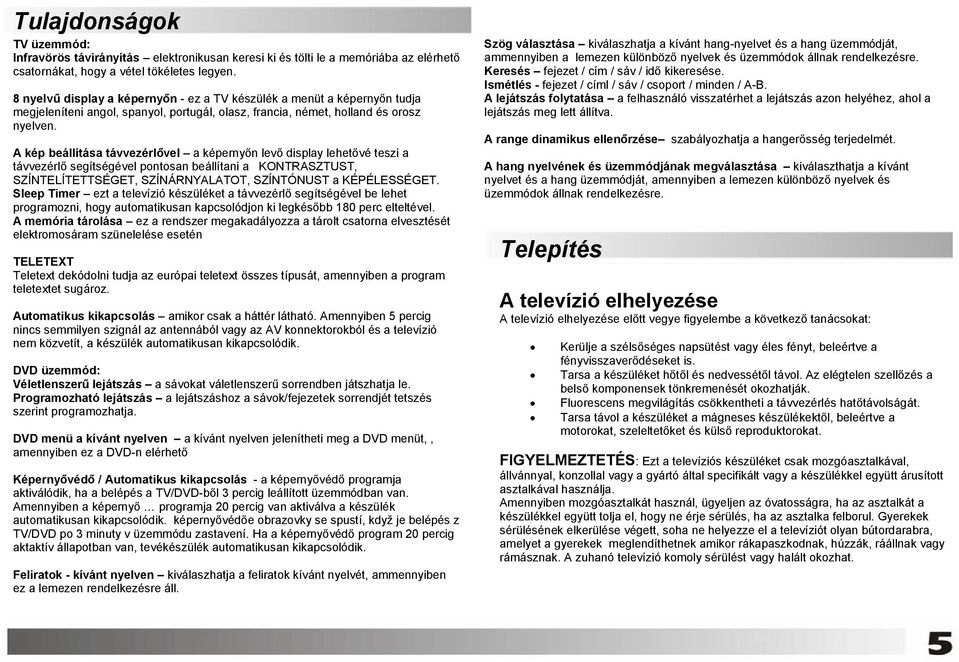

7 Tulajdonságok TV üzemmód: Infravörös távirányítás elektronikusan keresi ki és tölti le a memóriába az elérhető csatornákat, hogy a vétel tökéletes legyen. 8 nyelvű display a képernyőn - ez a TV készülék a menüt a képernyőn tudja megjeleníteni angol, spanyol, portugál, olasz, francia, német, holland és orosz nyelven. A kép beállítása távvezérlővel a képernyőn levő display lehetővé teszi a távvezérlő segítségével pontosan beállítani a KONTRASZTUST, SZÍNTELÍTETTSÉGET, SZÍNÁRNYALATOT, SZÍNTÓNUST a KÉPÉLESSÉGET. Sleep Timer ezt a televízió készüléket a távvezérlő segítségével be lehet programozni, hogy automatikusan kapcsolódjon ki legkésőbb 180 perc elteltével. A memória tárolása ez a rendszer megakadályozza a tárolt csatorna elvesztését elektromosáram szünelelése esetén TELETEXT Teletext dekódolni tudja az európai teletext összes típusát, amennyiben a program teletextet sugároz. Automatikus kikapcsolás amikor csak a háttér látható. Amennyiben 5 percig nincs semmilyen szignál az antennából vagy az AV konnektorokból és a televízió nem közvetít, a készülék automatikusan kikapcsolódik. DVD üzemmód: Véletlenszerű lejátszás a sávokat váletlenszerű sorrendben játszhatja le. Programozható lejátszás a lejátszáshoz a sávok/fejezetek sorrendjét tetszés szerint programozhatja. DVD menü a kívánt nyelven a kívánt nyelven jelenítheti meg a DVD menüt,, amennyiben ez a DVD-n elérhető Képernyővédő / Automatikus kikapcsolás - a képernyővédő programja aktiválódik, ha a belépés a TV/DVD-ből 3 percig leállított üzemmódban van. Amennyiben a képernyő programja 20 percig van aktiválva a készülék automatikusan kikapcsolódik. képernyővédőe obrazovky se spustí, když je belépés z TV/DVD po 3 minuty v üzemmódu zastavení. Ha a képernyővédő program 20 percig aktaktív állapotban van, tevékészülék automatikusan kikapcsolódik. Feliratok - kívánt nyelven kiválaszhatja a feliratok kívánt nyelvét, ammennyiben ez a lemezen rendelkezésre áll. Szög választása kiválaszhatja a kívánt hang-nyelvet és a hang üzemmódját, ammennyiben a lemezen különböző nyelvek és üzemmódok állnak rendelkezésre. Keresés fejezet / cím / sáv / idő kikeresése. Ismétlés - fejezet / címl / sáv / csoport / minden / A-B. A lejátszás folytatása a felhasználó visszatérhet a lejátszás azon helyéhez, ahol a lejátszás meg lett állítva. A range dinamikus ellenőrzése szabályozhatja a hangerősség terjedelmét. A hang nyelvének és üzemmódjának megválasztása kiválaszthatja a kívánt nyelvet és a hang üzemmódját, amennyiben a lemezen különböző nyelvek és üzemmódok állnak rendelkezésre. Telepítés A televízió elhelyezése A televízió elhelyezése előtt vegye figyelembe a következő tanácsokat: Kerülje a szélsőséges napsütést vagy éles fényt, beleértve a fényvisszaverődéseket is. Tarsa a készüléket hőtől és nedvessétől távol. Az elégtelen szellőzés a belső komponensek tönkremenését okozhatják. Fluorescens megvilágítás csökkentheti a távvezérlés hatőtávolságát. Tarsa távol a készüléket a mágneses készülékektől, beleértve a motorokat, szeleltetőket és külső reproduktorokat. FIGYELMEZTETÉS: Ezt a televíziós készüléket csak mozgóasztalkával, állvánnyal, konzollal vagy a gyártó által specifikált vagy a készülékkel együtt árusított asztalkával használja. Amennyiben mozgóasztalkát használ, ügyeljen az óvatosságra, ha az asztalkát a készülékkel együtt tolja el, hogy ne érje sérülés, ha az asztalka felborul. Gyerekek sérülésének elkerülése végett, soha ne helyezze el a televíziót olyan bútordarabra, amelyet a gyerekek meglendíthetnek amikor rákapaszkodnak, húzzák, ráállnak vagy rámásznak. A zuhanó televízió komoly sérülést vagy halált okozhat.

8 Telepítés Az elemek behelyezése a távvezérlőbe Két AA elemre van szükség (csatolva). Táplálás TÁPLÁLÁS VÁLTAKOZÓ VILLANYÁRAMMAL Az üzemeltatéséhez használja a készülékhez adott polarizált AC vezetéket. Dugja a hálózati csatlakozódugót egy szabványos110v-240v 50/60HZ AC aljazatba. MEGJEGYZÉS: 1.Ez a televízió egy specifikált (AC 110~220 voltos / 50-60HZ) feszültséghez kapcsolható. 2.Abban az esetben, ha a polarizált AC vezeték nem fér be a nempolarizált AC aljba, ne próbálja az éleit fűrészelni vagy vágni. A felhasználó felelős azért, hogy az idejemúlt aljazatot szakember cseréli ki. Eljárásmód 1. Fordítsa a távvezérlőt az elülső oldalával lefele. Nyomással a jelzésre és a megadott irányba való eltolással távolítsa el a távvezérlő fedelét. 2. Helyezze be az elemeket a megjelölt polaritás (+) és (-) szerint. 3. Helyezze vissza az elemtartó fedelét fordított irányba való betolással egészen addig, amíg nem kattan vissza a helyére. Megjegyzés: Az elemek helytelen behelyezése az elemek kifolyását és korrózióját okozaktja, ami megrongálja a távvezérlőt. Biztonsági intézkedés Mindig mindkét elemet cserélje. Nekombináljon különböző típusú elemet (ZnC elemet alkálival). Az elemeket ne töltse fel, ne melegítse, ne rövidzárlatozza és ne is égesse. 4. Amennyiben a készülék megérintésénél elektromos energia kisülés jön létre és a készülék nem fog működni, egyszerűen húzza ki a csatlakozódugót a konnektorból, várjon néhány percet és kapcsolja újra be a készüléket. A készüléknek vissza kéne állnia a normál állapotba.

9 VHF/UHF kombináció VHF/UHF antennák kombinációja (szimpla 75 ohmos kábel vagy kéterű 300 ohmos huzal) A VHF/UHF antennák kombinációjából kapcsolja a 75 ohmos kábelt az antenna konnektorhoz. VHF/UHF antennák kombinációja (kéterű elválasztott 300 ohmos VHF és UHF huzalok) Kapcsolja be a kéterű UHF huzalt az összekötőbe (nem része a csomagolásnak). Kapcsolja be a kéterű VHF huzalt a ohmos transzformátorba (nem része a csomagolásnak). Csatlakoztassa a transzformátort az összekötőhöz. Csatlakoztassa az összekötőt az antenna csatlakozójához. Elkülönített VHF/UHF antennák Csatolja a 75 ohmos kábelt a VHF antennából és az UHF kéterű huzalát a összekötőbe (nem része a csomagolásnak). Csatlakoztassa az összekötőt az antenna csatlakozójához. MEGJEGYZÉS: Amennyiben az VHF/UHF antennák kombinációja ön VHF antennájának kéterejű huzalja van, használjon Egyszerü 75 ohmos kábel ohmos transzformátort (nem Kéterű 300 ohmos huzal része a csomagolásnak), ezután csatlakoztassa a transzformátort az összekötőhoz. Osztó A kódolt kábeltelevízió előfizetőinek Amennyiben olyan kábeltévének előfizetői, amely konvertor/dekóder használatát kívánja, csatlakoztassa a bejövő kábelt a konvertorba/dekóderbe és a konvertor kimenetét csatoltassa a hátsó falon levő antenna konnektorba. Csatlakozás szerint járjon el, ahogyan ez a bal oldalon mutatva van.állítsa be a televíziót a konvertorból/dekoderból való kilépésre (általában a 3 vagy 4 csatorna) és a csatorna választásához használjon konvertort. A nem kódolt alap kábeltelevízió előfizetőinek A kódolt prémió csatornás nem kódolt alap kábeltelevízió felhasználóinak. Amennyiben olyan előfizetett kábel televíziója van, amelynél az alapcsatornák nincsenek kódolva és a prémió csatornákhoz konvertorra/dekóderrre van szükség, two-set szignál osztót és A/B átkapcsolót használhat, amelyet a kábelt instaláló szakember szolgáltatja vagy specializált elektro üzletben vásárolható meg. Tartsa be a bal oldali istrukciókat. Ha az átkapcsoló B helyzetben van, közvetlenül állíthatja a televízióján a a nemkódolt csatornákat. Ha az átkapcsoló A helyzetben van, állítsa be a televíziót konvertorból való kilépésre (általában a 3 vagy 4 csatorna) és a csatorna választásához használjon konvertort. Az alap kábeltelevízió előfizetőinek Az alap kábeltelevízióhoz, amelyhez nem szükséges konvertor/dekóder, csatlakoztasson egy koaxiális 75 ohmos CATV kábelt egyenesen a televízió hátsó falán levő antenna csatlakozóba. Bejövő CATV kábel UHF antenna 300 ohmos kéterű huzal VHF antenna Szimpla 75 ohmos kábel 300 ohmos kéterű huzal Csatolja le az osztót ohmos transzformátor (nem része a csomagolásnak) ÖSSZEKÖTŐ ohmos transzformátor (nem része a (nem része a csomagolásnak) csomagolásnak) konvertor/dekóder konvertor/dekóder osuto átkapcsoló A/B Ennek a televíziónak terjedelmesebb szabályozása van és képes beálltani a ** kábeltársaság ** csatornáinak többségét konvertor használata nélkül. Némely kábel-társaság fizetett prémió csatornákat kínál, amelyekben a szignál kódolva van. E szignálok dekódolására, hogy rendesen nézni lehessen őket dekódoló készüléket kell használni, amelyet rendszerint a kábel társaság szolgáltat.

10 Választható készülékek kapcsolása Csatlakozó panelek Az ön televíziójának a konfigurációja a modeltől függően különbözhet. Az előlap kezelőszervei Oldal AV VIDEO BELÉPÉS AUDIO B/J BELÉPÉS VCR VIDEO BAL JOBB FÜLHALLGATÓ KIMENET A televízió hátoldala A fülhallgató bekapcsolása 1. COAXIAL kimenet a DOLBY 5.1 csatorna digitális hang koaxiális kimenete 2. SCART AUDIO / VIDEO INPUT / OUTPUT csatlakozó ohmos koaxiális csatlakozás antennához / kábel hálózathoz SCART eljárásmód A készüléket a kép szerint kapcsolja a SCART konnektorba. A televízió automatikusan leelenőrzi a SCART szignált és megváltoztatja a SCART státuszt. COAXIAL eljárásmód Kapcsolja a koaxiális szignált a hang készülékhez. Nyomja meg a távvezárlőn az AV/DV-t, ezzel megváltoztatja a DVD státuszát. Megjegyzés: a koaxiális kimenet csak a DVD státusznál működik. 1. Hangszabályozó 2. Programhely választó 3. Menü megjelenítő 4. Hálózati kapcsoló 5. TV/DVD választás 6. DVD lejátszó szünet 7. Stop 8. Kinyitni/Becsukni 9. A távvezárlő érzékelő 10. Feszültség jelző

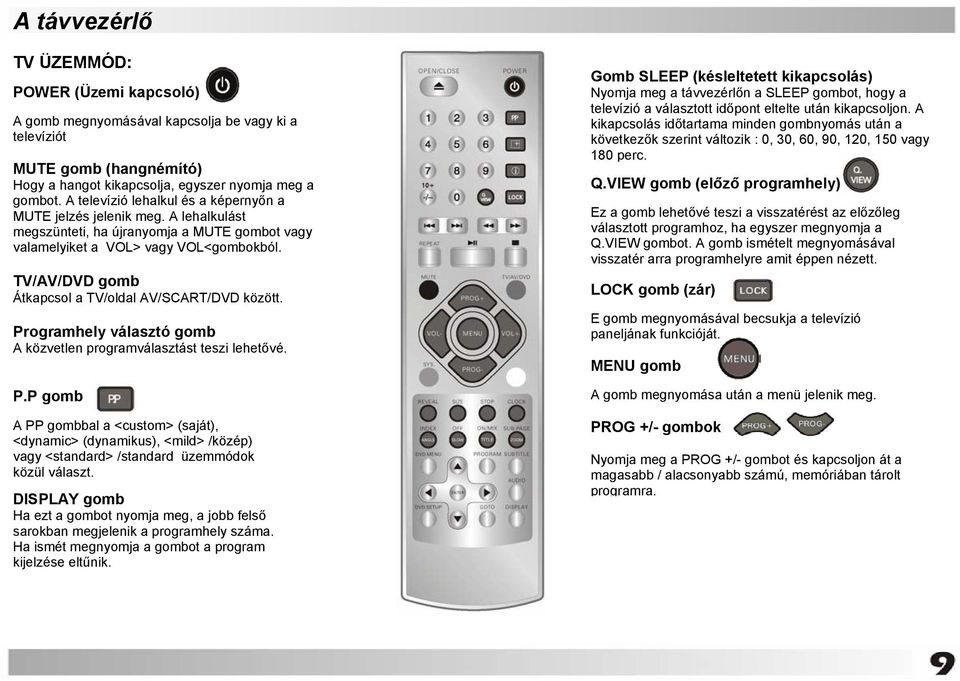

11 A távvezérlő TV ÜZEMMÓD: POWER (Üzemi kapcsoló) A gomb megnyomásával kapcsolja be vagy ki a televíziót MUTE gomb (hangnémító) Hogy a hangot kikapcsolja, egyszer nyomja meg a gombot. A televízió lehalkul és a képernyőn a MUTE jelzés jelenik meg. A lehalkulást megszünteti, ha újranyomja a MUTE gombot vagy valamelyiket a VOL> vagy VOL<gombokból. TV/AV/DVD gomb Átkapcsol a TV/oldal AV/SCART/DVD között. Programhely választó gomb A közvetlen programválasztást teszi lehetővé. P.P gomb A PP gombbal a <custom> (saját), <dynamic> (dynamikus), <mild> /közép) vagy <standard> /standard üzemmódok közül választ. P.P DISPLAY gomb Ha ezt a gombot nyomja meg, a jobb felső sarokban megjelenik a programhely száma. Ha ismét megnyomja a gombot a program kijelzése eltűnik. Gomb SLEEP (késleltetett kikapcsolás) Nyomja meg a távvezérlőn a SLEEP gombot, hogy a televízió a választott időpont eltelte után kikapcsoljon. A kikapcsolás időtartama minden gombnyomás után a következők szerint változik : 0, 30, 60, 90, 120, 150 vagy 180 perc. Q.VIEW gomb (előző programhely) Ez a gomb lehetővé teszi a visszatérést az előzőleg választott programhoz, ha egyszer megnyomja a Q.VIEW gombot. A gomb ismételt megnyomásával visszatér arra programhelyre amit éppen nézett. LOCK gomb (zár) E gomb megnyomásával becsukja a televízió paneljának funkcióját. MENU gomb A gomb megnyomása után a menü jelenik meg. PROG +/- gombok Nyomja meg a PROG +/- gombot és kapcsoljon át a magasabb / alacsonyabb számú, memóriában tárolt programra.

12 A távvezérlő TV üzemmód: VOL +/- (hangerő) gomb A VOL + gomb megnyomásával erősíti a VOL gomb megnyomásával csökkenti a hangerőt. SYS. (renszer) gomb A gomb megnyomásával a színrendszert közvetlenül változtatja. TELETEXT: REVEAL (megmutatni) gomb Ezzel a gombbal feltárja a rejtett információkat némelyik teletext oldalakon. SIZE (méret) gomb E gomb megnyomásával változtatja a teletext képernyő ábrázolásának a módját :(1) a képernyő felső fele van megnagyítva; (2) A képernyő alsó fele van megnagyítva; (3) rendes ábrázolás. STOP gomb Ha megnyomja a gombot, megállítja a teletextet. CLOCK (óra) gomb Ha megnyomja a gombot a teletexten megjeleníti az időt. INDEX gomb Ha ezt a gombot nyomja meg megjeleníti a tartalom oldalt. OFF (kikapcsolni) gomb A gomb megnyomásával kikapcsolja a teletextet. ON/MIX (bekapcsolni/mix) gomb Ha ezt a gombot nyomja meg bekapcsolja a teletextet. SUB.PAGE (oldal alatt) gomb A gomb megnyomásával az oldal alatti információkat jeleníti meg.

13 A távvezérlő DVD üzemmód: POWER (üzemi kapcsoló) Nyomja meg a gombot, hogy a televízió be vagy ki kapcsolódjon. OPEN/CLOSE (kinyitni/becsukni) gomb A OPEN/CLOSE gomb megnyomása után beteheti a DVD t a lejátszóba. A DVD-t tartsa úgy, hogy ne érintse a felületét.tegye be a nyomtatott oldallal felfele, igazítsa be a rekeszbe és helyezze a megfelelő pozícióba. Amennyiben interaktív playback control DVD lemezt tesz be a televízió képetnyőjén megjelenik a menü. DVD MENÜ gomb A DVD lejátszása közben a gomb megnyomásával visszatér a képernyő alapmenüjébe. PROGRAM gomb SUBTITLE (felirat) A gomb megnyomásával megváltoztathatja a feliratok nyelvét másra, mint amelyiket eredetileg választotta, amennyiben más nyelv rendelkezésre áll. TITLE (cím) gomb Nyomja meg a Program gombot. A képernyőn megjelenik a **PROGRAM**. Ezután nyomja meg a > és **ENTER** -t, hogy kiválaszhassa a **START** -ot és nézze a kívánt csatornát. DVD SETUP (DVD beállítása) gomb E gomb segítségével egyenként nézheti a képeket. AUDIO gomb E gomb megnyomásával megváltoztathatja a hang nyelvét másra, mint amelyiket eredetileg választotta, amennyiben más nyelv rendelkezésre áll. GO TO gomb E gomb megnyomásával áttér a kívánt pozícióra. A lejátszó háromféle módon keres. Ha ezek a tételek megmutatkoznak a képernyőn, megválaszthatja a szektort jelző számot, azután megnyomja a PLAYgombot és megkezdheti a lejátszást. A szám érvénytelen, ha a csatorna kapacitásánál nagyobb. DISPLAY gomb Megjeleníti a lejátszó OSD-jét. PREV/NEXT (előző/következő) gomb E gomb megnyomásával áttér a DVD előző/következő fejezetéhez. FR/FF gomb Ez a gomb lehetővé teszi az ötszörös sebességgel való előre/hátra ugrást. A rendes léjátszáshoz való visszatéréshez nyomja meg a **PLAY** gombot.

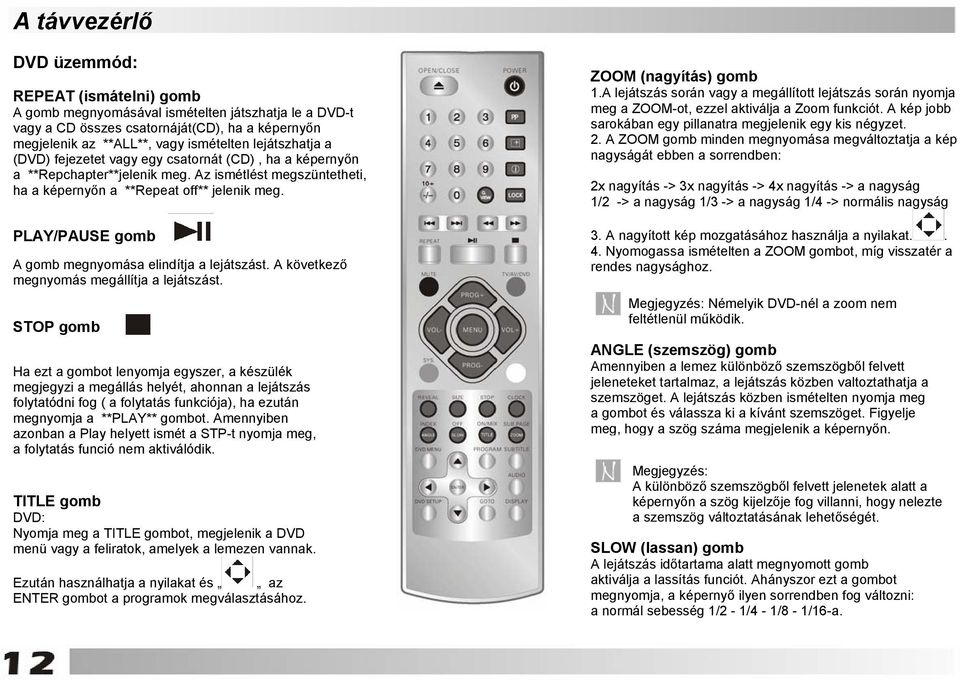

14 A távvezérlő DVD üzemmód: REPEAT (ismátelni) gomb A gomb megnyomásával ismételten játszhatja le a DVD-t vagy a CD összes csatornáját(cd), ha a képernyőn megjelenik az **ALL**, vagy ismételten lejátszhatja a (DVD) fejezetet vagy egy csatornát (CD), ha a képernyőn a **Repchapter**jelenik meg. Az ismétlést megszüntetheti, ha a képernyőn a **Repeat off** jelenik meg. PLAY/PAUSE gomb A gomb megnyomása elindítja a lejátszást. A következő megnyomás megállítja a lejátszást. STOP gomb Ha ezt a gombot lenyomja egyszer, a készülék megjegyzi a megállás helyét, ahonnan a lejátszás folytatódni fog ( a folytatás funkciója), ha ezután megnyomja a **PLAY** gombot. Amennyiben azonban a Play helyett ismét a STP-t nyomja meg, a folytatás funció nem aktiválódik. TITLE gomb DVD: Nyomja meg a TITLE gombot, megjelenik a DVD menü vagy a feliratok, amelyek a lemezen vannak. Ezután használhatja a nyilakat és az ENTER gombot a programok megválasztásához. ZOOM (nagyítás) gomb 1.A lejátszás során vagy a megállított lejátszás során nyomja meg a ZOOM-ot, ezzel aktiválja a Zoom funkciót. A kép jobb sarokában egy pillanatra megjelenik egy kis négyzet. 2. A ZOOM gomb minden megnyomása megváltoztatja a kép nagyságát ebben a sorrendben: 2x nagyítás -> 3x nagyítás -> 4x nagyítás -> a nagyság 1/2 -> a nagyság 1/3 -> a nagyság 1/4 -> normális nagyság 3. A nagyított kép mozgatásához használja a nyilakat.. 4. Nyomogassa ismételten a ZOOM gombot, míg visszatér a rendes nagysághoz. Megjegyzés: Némelyik DVD-nél a zoom nem feltétlenül működik. ANGLE (szemszög) gomb Amennyiben a lemez különböző szemszögből felvett jeleneteket tartalmaz, a lejátszás közben valtoztathatja a szemszöget. A lejátszás közben ismételten nyomja meg a gombot és válassza ki a kívánt szemszöget. Figyelje meg, hogy a szög száma megjelenik a képernyőn. Megjegyzés: A különböző szemszögből felvett jelenetek alatt a képernyőn a szög kijelzője fog villanni, hogy nelezte a szemszög változtatásának lehetőségét. SLOW (lassan) gomb A lejátszás időtartama alatt megnyomott gomb aktiválja a lassítás funciót. Ahányszor ezt a gombot megnyomja, a képernyő ilyen sorrendben fog változni: a normál sebesség 1/2-1/4-1/8-1/16-a.

15 Navigálás a menüben NA TELEVÍZIÓ BEÁLLÍTÁSA : Navigálás a menüben A menü gomb ** MENU** megnyomásakor megjelennek a funkciók. Az ismételt megnyomáskor megváltozik a funkciók ábrázolása a következő sorrendben: ** PRESET -> PICTURE- > SOUND- > SYSEM-> TIME**. A gomb következő megnyomásával elhagyja a funkciók megjelenítésének módját. A ** PROG +/-** megnyomásával kiválasztja a kívánt funkciót A ** VOL +/-** megnyomásával beállítja vagy aktiválja a funkciót. Beállítja a kép sötét vagy fehér felületeit (BRIGHTNESS) Beállítja a kívánt kontrasztust (CONTRAST) Beállítja a kívánt fényerősséget (COLOUR) Beállítja a részlet körvonalának élességét (SHARPNESS) Beállítja a hangegyensúlyt (BALANCE) Beállítja a basszusokat (BASS) Beállítja a magas hangokat (TREBLE) Be/kikapcsolja a sorroundot (SURROUND OFF) CHANNEL A kívánt csatorna kiválasztásához megnyomhatja a digitális gombot SKIP OFF Állítsa be ezt a tételt, hogy átugorjon arra a csatornára, amit éppen néz 61.25mhZ A jelen csatorna frekvenciája ASM.SIP 6.0M A jelen csatorna hangrendszere FINE A jelen csatorna frekvenciójának finom beállítása SEARCH A programok keresése kézzel ASM A programok automatikus keresése Megválaszthatja a nyelvet (LANGUAGE) Szín-rendszer (COL.SYS AUTO) Hang-rendszer (SIF.SYS 6.0M)

16 Navigálás a menüben (CLOCK 0 0 : 0 0:00) A CLOCK-ban be kell, hogy legyen állítva az idő, hogy a funkciókkal dolgozni lehessen (TIME) (TIMING O F F) A TIME-ot a TIMING (időzítés) funkció bekapcsolása után használhatja (TVON) A televzió a megválasztott időpontban kapcsolódik be (TVOFF) A televzió a megválasztott időpontban kapcsolódik ki (AWOKE OFF) Be/ki kapcsolja az ébresztést (AWTIMR) A televízió a választott időpontban ébred fel. A TELEVÍZIÓ ÜZEMELTETÉSE 1. Bizonyosodjon meg, hogy az összes szükséges szignál a televízióhoz csatolva van. 2. A POWER gombbal kapcsolja be a televíziót, meggyullad a LED jelző. 3. Amennyiben ezt a televíziót először használja, ki kell keresnie a programokat. Mihelyt ezt elvégezte, a programok jegyzéke tárolva lesz a televízió memóriájában. Nyomja meg egyszer a MENU gombot és amikor a képernyőn megjelenik a ** PRESET** funkció menüje, válassza az ** ASM**-t és azután nyomja meg a **VOL +**. Ezzel elindítja a kikeresést. A kikeresés befejezése után a csatorna automatikusan átállítódik az első programra. 4. PROG +/- gombok Ha megnyomja a PROG +/- gombot a csatorna automatikusan megáll a következő/előző csatornán, amely a memóriában van beállítva. Ha a gombot megnyomva tartja, csatornák gyorsabban fognak váltakozni. Közvetlen csatorna választó gombok (0-9) E gombok megnyomásával közvetlenül választ csatornát. A képernyő jobb felső sarkában megjelenik a csatorna száma. Ha helytelen csatorna számot választott a kijelző visszatér az előző csatornára. 5. A hangerősséget a VOL +/- gomb megnyomásával lehet a kívánt szintre állítani. A hangerősség a képernyőn zöld oszlopok formájában és számokkal lesz feltüntetve. A hangerősség növelésével a zöld oszlopok száma és a szám növekszik, a halkításnál ez fordítva történik. MEGJEGYZÉS: Amennyiben a hallgatott állomás abbahagyja a közvetítést és csak a háttér mutatkozik, a televízió öt perc elteltével automatikusan kikapcsolódik.

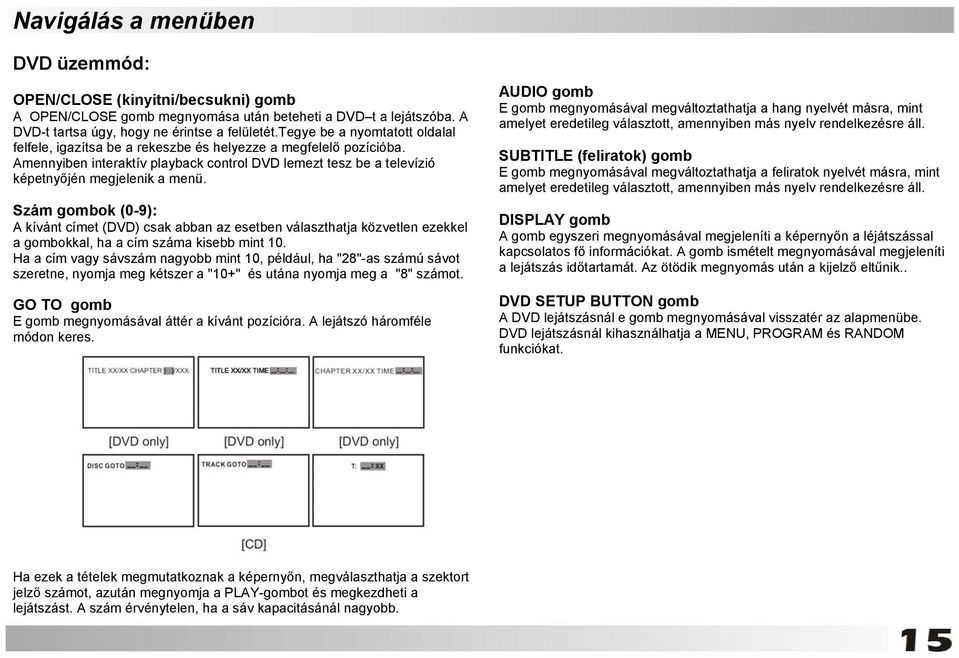

17 Navigálás a menüben DVD üzemmód: OPEN/CLOSE (kinyitni/becsukni) gomb A OPEN/CLOSE gomb megnyomása után beteheti a DVD t a lejátszóba. A DVD-t tartsa úgy, hogy ne érintse a felületét.tegye be a nyomtatott oldalal felfele, igazítsa be a rekeszbe és helyezze a megfelelő pozícióba. Amennyiben interaktív playback control DVD lemezt tesz be a televízió képetnyőjén megjelenik a menü. Szám gombok (0-9): A kívánt címet (DVD) csak abban az esetben választhatja közvetlen ezekkel a gombokkal, ha a cím száma kisebb mint 10. Ha a cím vagy sávszám nagyobb mint 10, például, ha "28"-as számú sávot szeretne, nyomja meg kétszer a "10+" és utána nyomja meg a "8" számot. GO TO gomb E gomb megnyomásával áttér a kívánt pozícióra. A lejátszó háromféle módon keres. AUDIO gomb E gomb megnyomásával megváltoztathatja a hang nyelvét másra, mint amelyet eredetileg választott, amennyiben más nyelv rendelkezésre áll. SUBTITLE (feliratok) gomb E gomb megnyomásával megváltoztathatja a feliratok nyelvét másra, mint amelyet eredetileg választott, amennyiben más nyelv rendelkezésre áll. DISPLAY gomb A gomb egyszeri megnyomásával megjeleníti a képernyőn a léjátszással kapcsolatos fő információkat. A gomb ismételt megnyomásával megjeleníti a lejátszás időtartamát. Az ötödik megnyomás után a kijelző eltűnik.. DVD SETUP BUTTON gomb A DVD lejátszásnál e gomb megnyomásával visszatér az alapmenübe. DVD lejátszásnál kihasználhatja a MENU, PROGRAM és RANDOM funkciókat. Ha ezek a tételek megmutatkoznak a képernyőn, megválaszthatja a szektort jelző számot, azután megnyomja a PLAY-gombot és megkezdheti a lejátszást. A szám érvénytelen, ha a sáv kapacitásánál nagyobb.

18 Navigáció a menüben REPEAT (ismételni) gomb A gomb megnyomásával ismételten játszhatja le a DVD-t vagy az összes csatornát(cd), ha a képernyőn megjelenik az, vagy ismételten lejátszhatja a (DVD) fejezetet vagy egy csatornát (CD), ha a képernyőn a **Repchapter** jelenik meg. Az ismétlést megszüntetheti, ha a képernyőn a **Repeat off** jelenik meg. DVD MENU gomb DVD: A TITLE gomb megnyomását követően megjelenik a DVD menü vagy a feliratok a DVD-n. Ezután használhatja a nyilakat és az ENTER gombot a programok kiválasztásához. PROGRAM gomb Amennyiben a lemez (DVD) sávok/fejezetek egy részét szeretné csak lejátszani vagy rendezni a sávok/fejezetek sorrendjét, szüksége lesz a programozás funkcióra. Tegye a következőt: Nyomja meg a PROG gombot. A képernyőn megjelenik a "PROGRAM". Nyomja meg a sávok számát abban a sorrendben, amilyenben rendezni szeretné őket. Például, ha 1, 3 a 8,sávokat szeretné lejátszani, egyszerűen írja le őket ebben a sorrendben: Ha eltéveszti a sávszámok betáplálását, érvénytelenítheti a belépést a CLEAR (törölj) gombbal. Most használhatja a nyilakat és az "ENTER" gombot a ** START** választásához és hallgathatja a választott sávokat. STOP BUTTON gomb Amennyiben ezt a gombot egyszer nyomja meg a készülék megjegyzi a megállítás helyét, a lejátszás innen fog folytatódni ( folytatás funkció ), amennyiben ezután a **PLAY** gombot fogja megnyomni. Amennyiben viszont a Play helyett ismét a STP nyomja meg, a folytatás funció nem aktiválódik. PREV/NEXT gomb E gomb megnyomásával áttér a DVD előző/következő fejezetéhez. Ha CD-t játszik le a gomb kétszeri megnyomásával az előző zeneszámot választja. FR/FF gomb Ez a gomb lehetővé teszi az ötszörös sebességgel való előre/hátra ugrást. A rendes léjátszáshoz való visszatéréshez nyomja meg a **PLAY** gombot. PLAY és PAUSE gombok Nyomja meg a gombot és indítsa el a lejátszást. A gomb ismételt megnyomásával a lejátszást megállítja.

19 Kezdetleges beállítás (DVD) A KEZDETLEGES BEÁLLÍTÁS KÖZÖS PROCEDÚRÁI AZ AUDIO OLDAL BEÁLLÍTÁSA A SETUP gomb megnyomásával a beállítás menübe jut. A kívánt tételhez az irány nyilak segítségével jut. A beállítás befejeztével ismét nyomja meg a SETUP gombot, hogy visszatérjen a televízió képbe. A menü e tételeit lehet változtatni: GENERAL (általános): kiválasztja a GENERAL PAGE-t (általános). AUDIO: kiválasztja az Audio menüt. DOLBY: kiválasztja a DOLBY DIGITAL beállítás menüjét PREFERENCE: kiválasztja a PREFERENCE PAGE ment. AZ ÁLTALÁNOS BEÁLLÍTÁS OLDALA Ez az oldal a hangszórók kimenetét állítja be DOWNMIX LT/RT: Kétcsatornás kimenet, főcsatorna sorrounddal. STEREO: Kétcsatornás kimenet, fő jobb csatorna jobb sorrounddal; fő bal csatorna bal sorrounddal. DIGITAL OUTPUT: a diditális hang kimenetét választja: SPDIFOFF,SPDIF/RAW, SPDIF/ PCM. DOLBY DIGITAL OLDAL BEÁLLÍTÁSA Ezeket a tételeket lehet változtatni: TV DISPLAY: a lejátszódó kép oldalainak arányát választja. NORMAL/PS: pan & scan képernyő. NORMAL/LB: letterbox képernyő. WIDE: nagynyílásszögű képernyő. ANGLE MARK: a szemszög változtatásának lehetősége (amennyiben rendelkezésre áll). Lásd a szemszög változtatását a 10.oldalon DIGITAL OUT: Beállítja a SPDIF kimenetet az ön csatolt, választott hangkészüléke szerint. SPDIF OFF: Kikapcsolja a SPDIF kimenetet. SPDIF/RAW: Amennyiben DIGITAL AUDIO OUT kilépés van csatolva a multicsatornás dekóderhez/receiverhez. SPDIF/PCM: Csak amennyiben az ön receiver-je nem képes dekódolni a multicsatornás audiót. CAPTIONS: Be vagy kikapcsolja a feliratokat. SCREEN SAVER: Be és kikapcsolja a képernyővédőt. Ezeket a tételeket lehet változtatni DUAL MONO: csak akkor használatos reprodukció mód, ha a bemenet két független audio csatornából áll (1/1mód). A lehetséges választások: STEREO: Mindkét csatornát úgy reprodukálja, ahogy vannak. L-MONO: Csak a bal csatornát reprodukálja. R-MONO: Csak a jobb csatornát reprodukálja. A default STEREO. DYNAMIC: A range dinamikus kompressziója.

20 Kezdetleges beállítás (DVD) A DIGITÁLIS VIDEÓ BEÁLLÍTÁSÁNAK OLDALA A JELSZÓ VÁLTOZTATÁSÁNAK A menü következő tételeit lehet megváltoztatni: Sharpness: élesség. Brightness: fényerő. Contrast: kontraszt. A PREFERENCÍÁK BEÁLLÍTÁSÁNAK OLDALA A menü következő tételeit lehet megváltoztatni: AUDIO: a hang nyelvét választja (ha, rendelhezésre áll). SUBTITLE: a feliratok nyelvét választja (ha, rendelhezésre áll). DISC MENU: a disc menüjének nyelvét választja (ha, rendelhezésre áll). PARENTAL(gyermekzár) [csak DVD]: Lehetetlenné teszi bizonyos olyan DVD-k lejátszását, amelyek nem gyerekeknek valók. Némely DVD specifikus sebességgel van kódolva. Amennyiben a DVD sebessége magasabb mint a beállított, ennek a DVD-nek a lejátszása be van tiltva. A PARENTAL tétel kiválasztását követően a képernyő megváltozik a PASSWORD (jelszó) oldalra és kéri a jelszó megadását. A gyári beállítás PASSWORD: PASSWORD CHANGE (jelszó változtatása) oldalt választja. OLD PASSWORD (RÉGI JELSZÓ): rakja be az eredeti régi jelszót (a gyári beállítás 1369) és a kurzor automatikusan átugrik a NEW PASSWORD (ÚJ JELSZÓ)-ra. NEW PASSWORD: rakja be az új jelszót. Nyomjon meg négy számot a távvezérlőn és a kurzor automatikusan átugrik a CONFIRM PASSWORD (hitelesítse)-ra. CONFIRM PASSWORD: hitelesítse az új jelszót úgy, hogy újra beírja. Amennyiben a hitelesítés nincs rendben, a kurzor ott marad egy helyben ebben a mezőben. A helyes jelszó berakása után a kurzor automatikusan átugrik az OK-ra. OK: Ha a kurzor ezen a gombon van, nyomja meg az ENTER gombot, hogy visszaigazolja a beállítást. DEFAULT: vissza a gyári beállításra.

21 MINDEN JOG FENNTERTVA, COPYRIGHT DENVER ELECTRONICS A/S
