CONTURO mobil munkaállomás szerelési útmutató

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "CONTURO mobil munkaállomás szerelési útmutató"

Átírás

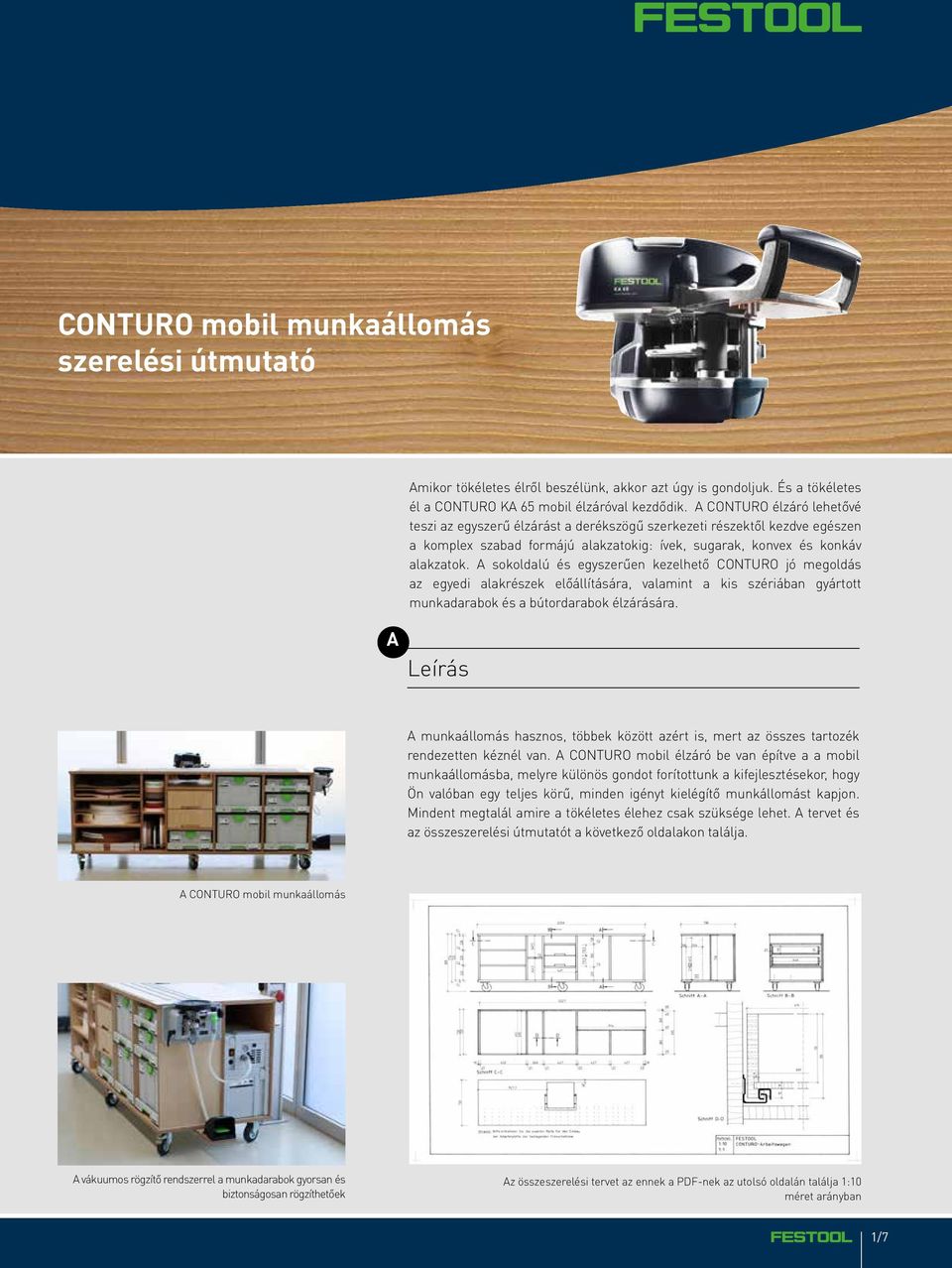

1 CONTURO mobil munkaállomás szerelési útmutató Amikor tökéletes élről beszélünk, akkor azt úgy is gondoljuk. És a tökéletes él a CONTURO KA 65 mobil élzáróval kezdődik. A CONTURO élzáró lehetővé teszi az egyszerű élzárást a derékszögű szerkezeti részektől kezdve egészen a komplex szabad formájú alakzatokig: ívek, sugarak, konvex és konkáv alakzatok. A sokoldalú és egyszerűen kezelhető CONTURO jó megoldás az egyedi alakrészek előállítására, valamint a kis szériában gyártott munkadarabok és a bútordarabok élzárására. A Leírás A munkaállomás hasznos, többek között azért is, mert az összes tartozék rendezetten kéznél van. A CONTURO mobil élzáró be van építve a a mobil munkaállomásba, melyre különös gondot forítottunk a kifejlesztésekor, hogy Ön valóban egy teljes körű, minden igényt kielégítő munkállomást kapjon. Mindent megtalál amire a tökéletes élehez csak szüksége lehet. A tervet és az összeszerelési útmutatót a következő oldalakon találja. A CONTURO mobil munkaállomás A vákuumos rögzítő rendszerrel a munkadarabok gyorsan és biztonságosan rögzíthetőek Az összeszerelési tervet az ennek a PDF-nek az utolsó oldalán találja 1:10 méret arányban 1/7

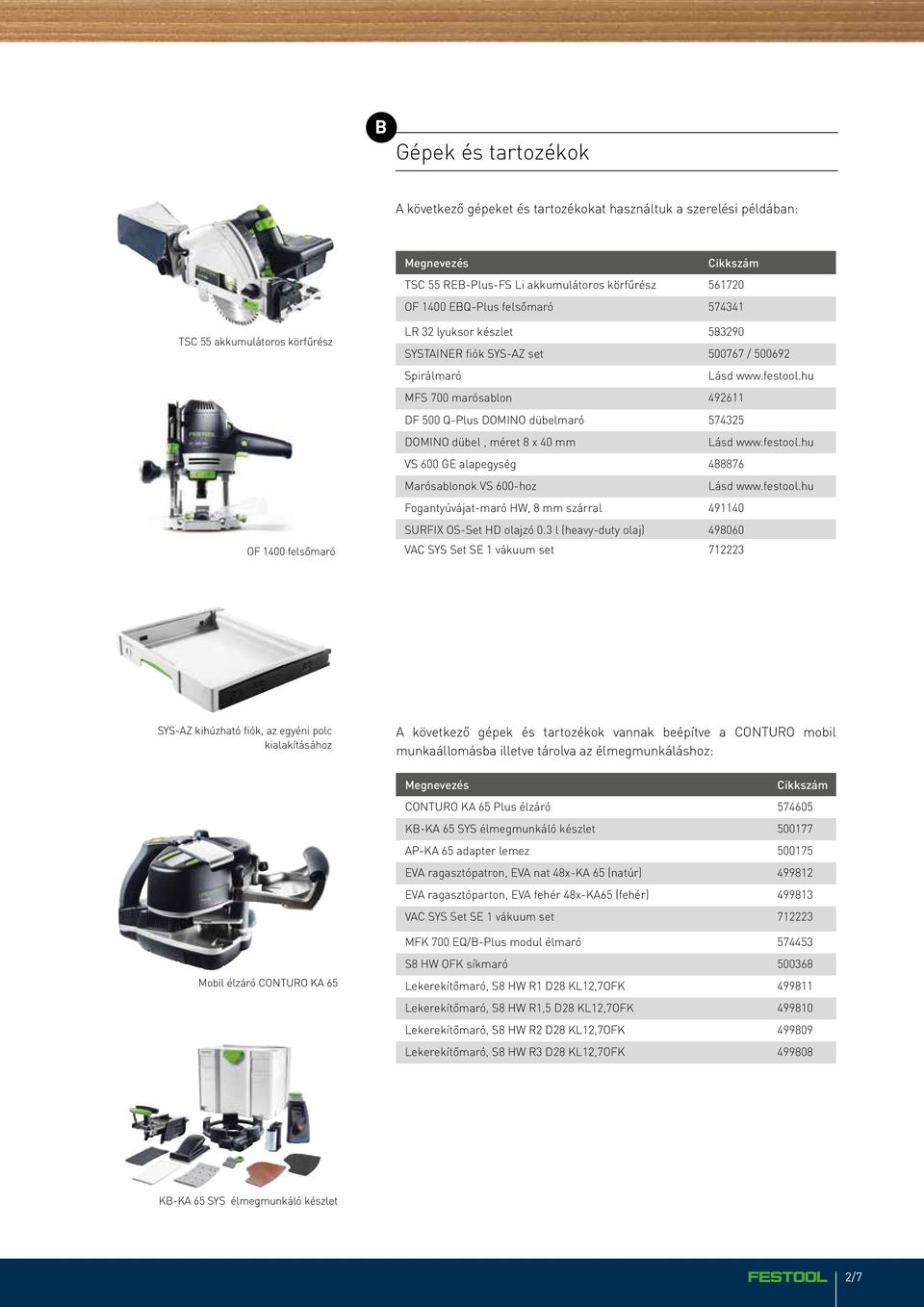

2 B Gépek és tartozékok A következő gépeket és tartozékokat használtuk a szerelési példában: Megnevezés Cikkszám TSC 55 REB-Plus-FS Li akkumulátoros körfűrész OF 1400 EBQ-Plus felsőmaró TSC 55 akkumulátoros körfűrész OF 1400 felsőmaró LR 32 lyuksor készlet SYSTAINER fiók SYS-AZ set / Spirálmaró Lásd MFS 700 marósablon DF 500 Q-Plus DOMINO dübelmaró DOMINO dübel, méret 8 x 40 mm Lásd VS 600 GE alapegység Marósablonok VS 600-hoz Lásd Fogantyúvájat-maró HW, 8 mm szárral SURFIX OS-Set HD olajzó 0.3 l (heavy-duty olaj) VAC SYS Set SE 1 vákuum set SYS-AZ kihúzható fiók, az egyéni polc kialakításához A következő gépek és tartozékok vannak beépítve a CONTURO mobil munkaállomásba illetve tárolva az élmegmunkáláshoz: Megnevezés Cikkszám CONTURO KA 65 Plus élzáró KB-KA 65 SYS élmegmunkáló készlet AP-KA 65 adapter lemez EVA ragasztópatron, EVA nat 48x-KA 65 (natúr) EVA ragasztóparton, EVA fehér 48x-KA65 (fehér) VAC SYS Set SE 1 vákuum set MFK 700 EQ/B-Plus modul élmaró Mobil élzáró CONTURO KA 65 S8 HW OFK síkmaró Lekerekítőmaró, S8 HW R1 D28 KL12,7OFK Lekerekítőmaró, S8 HW R1,5 D28 KL12,7OFK Lekerekítőmaró, S8 HW R2 D28 KL12,7OFK Lekerekítőmaró, S8 HW R3 D28 KL12,7OFK KB-KA 65 SYS élmegmunkáló készlet 2/7

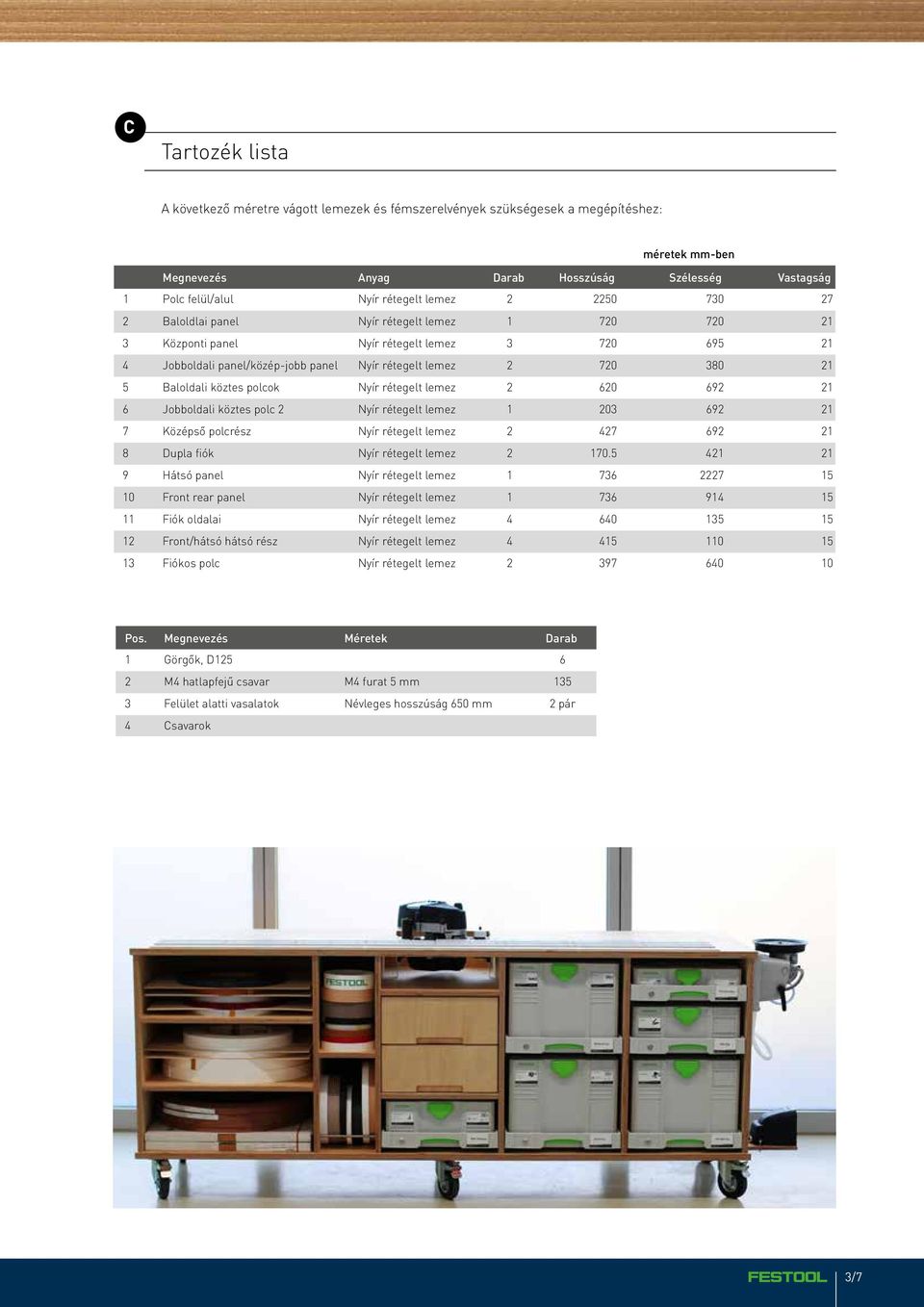

3 C Tartozék lista A következő méretre vágott lemezek és fémszerelvények szükségesek a megépítéshez: méretek mm-ben Megnevezés Anyag Darab Hosszúság Szélesség Vastagság 1 Polc felül/alul Nyír rétegelt lemez Baloldlai panel Nyír rétegelt lemez Központi panel Nyír rétegelt lemez Jobboldali panel/közép-jobb panel Nyír rétegelt lemez Baloldali köztes polcok Nyír rétegelt lemez Jobboldali köztes polc 2 Nyír rétegelt lemez Középső polcrész Nyír rétegelt lemez Dupla fiók Nyír rétegelt lemez Hátsó panel Nyír rétegelt lemez Front rear panel Nyír rétegelt lemez Fiók oldalai Nyír rétegelt lemez Front/hátsó hátsó rész Nyír rétegelt lemez Fiókos polc Nyír rétegelt lemez Pos. Megnevezés Méretek Darab 1 Görgők, D M4 hatlapfejű csavar M4 furat 5 mm Felület alatti vasalatok Névleges hosszúság 650 mm 2 pár 4 Csavarok 3/7

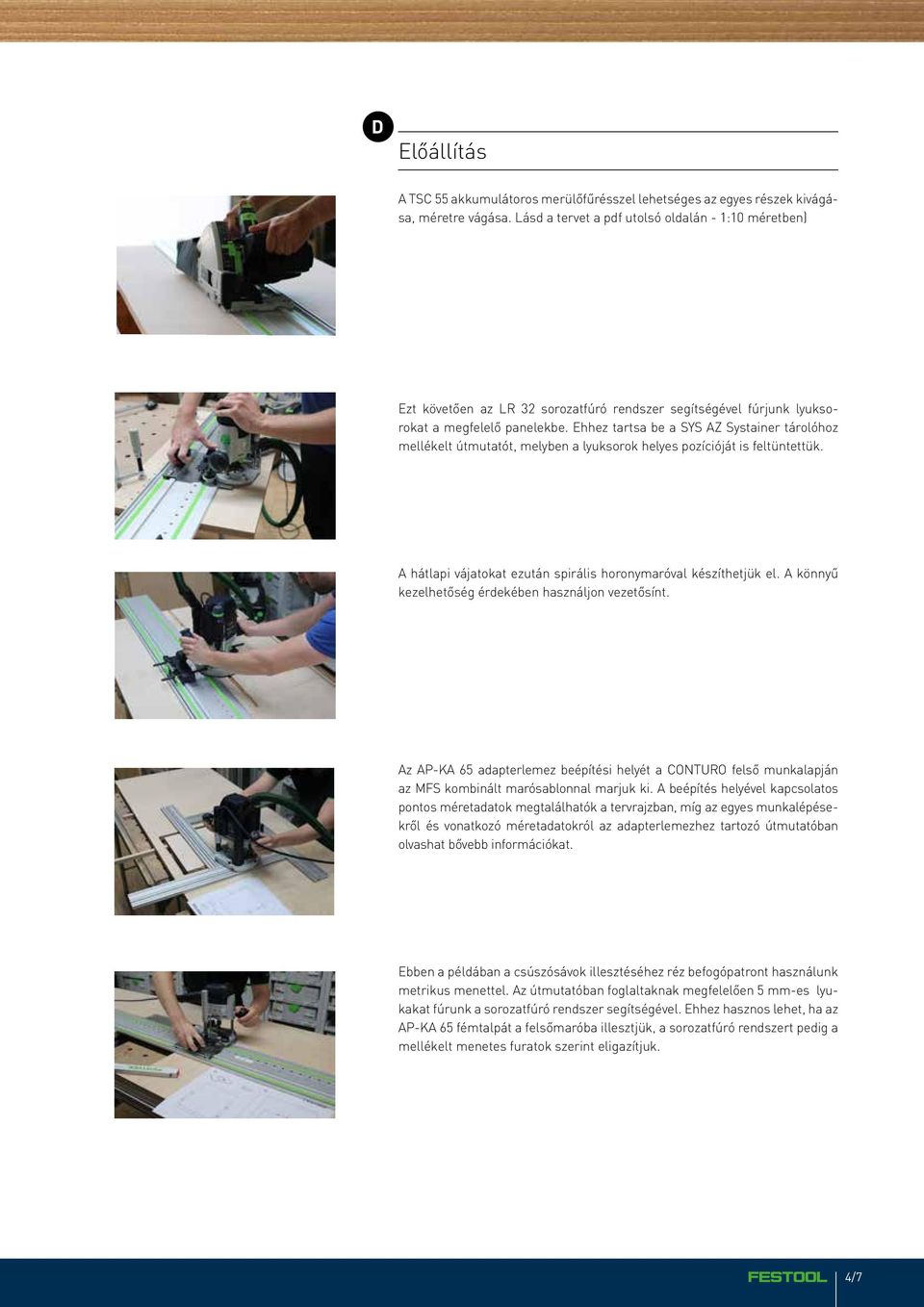

4 D Előállítás A TSC 55 akkumulátoros merülőfűrésszel lehetséges az egyes részek kivágása, méretre vágása. Lásd a tervet a pdf utolsó oldalán - 1:10 méretben) Ezt követően az LR 32 sorozatfúró rendszer segítségével fúrjunk lyuksorokat a megfelelő panelekbe. Ehhez tartsa be a SYS AZ Systainer tárolóhoz mellékelt útmutatót, melyben a lyuksorok helyes pozícióját is feltüntettük. A hátlapi vájatokat ezután spirális horonymaróval készíthetjük el. A könnyű kezelhetőség érdekében használjon vezetősínt. Az AP-KA 65 adapterlemez beépítési helyét a CONTURO felső munkalapján az MFS kombinált marósablonnal marjuk ki. A beépítés helyével kapcsolatos pontos méretadatok megtalálhatók a tervrajzban, míg az egyes munkalépésekről és vonatkozó méretadatokról az adapterlemezhez tartozó útmutatóban olvashat bővebb információkat. Ebben a példában a csúszósávok illesztéséhez réz befogópatront használunk metrikus menettel. Az útmutatóban foglaltaknak megfelelően 5 mm-es lyukakat fúrunk a sorozatfúró rendszer segítségével. Ehhez hasznos lehet, ha az AP-KA 65 fémtalpát a felsőmaróba illesztjük, a sorozatfúró rendszert pedig a mellékelt menetes furatok szerint eligazítjuk. 4/7

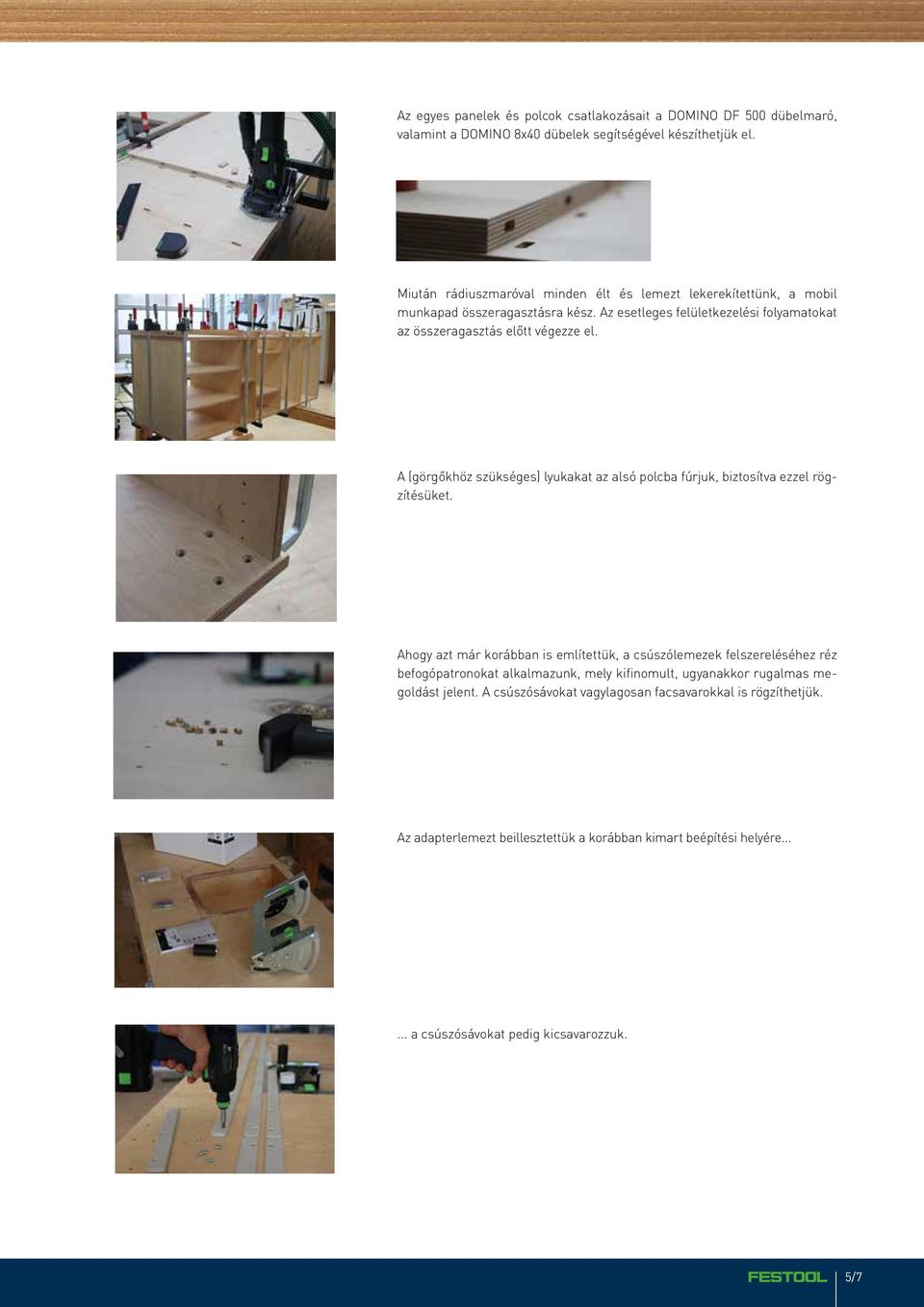

5 Az egyes panelek és polcok csatlakozásait a DOMINO DF 500 dübelmaró, valamint a DOMINO 8x40 dübelek segítségével készíthetjük el. Miután rádiuszmaróval minden élt és lemezt lekerekítettünk, a mobil munkapad összeragasztásra kész. Az esetleges felületkezelési folyamatokat az összeragasztás előtt végezze el. A (görgőkhöz szükséges) lyukakat az alsó polcba fúrjuk, biztosítva ezzel rögzítésüket. Ahogy azt már korábban is említettük, a csúszólemezek felszereléséhez réz befogópatronokat alkalmazunk, mely kifinomult, ugyanakkor rugalmas megoldást jelent. A csúszósávokat vagylagosan facsavarokkal is rögzíthetjük. Az adapterlemezt beillesztettük a korábban kimart beépítési helyére a csúszósávokat pedig kicsavarozzuk. 5/7

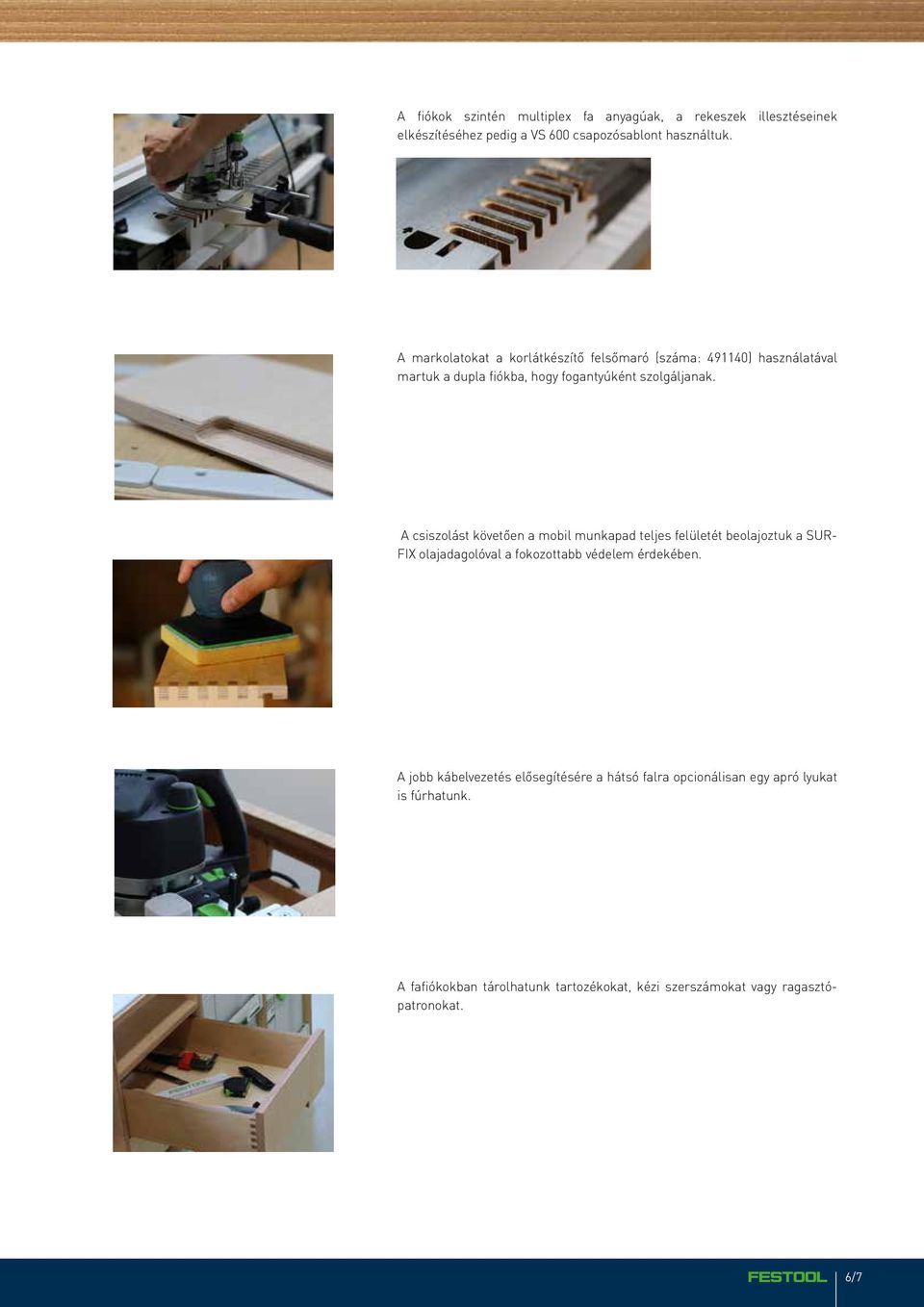

6 A fiókok szintén multiplex fa anyagúak, a rekeszek illesztéseinek elkészítéséhez pedig a VS 600 csapozósablont használtuk. A markolatokat a korlátkészítő felsőmaró (száma: ) használatával martuk a dupla fiókba, hogy fogantyúként szolgáljanak. A csiszolást követően a mobil munkapad teljes felületét beolajoztuk a SUR- FIX olajadagolóval a fokozottabb védelem érdekében. A jobb kábelvezetés elősegítésére a hátsó falra opcionálisan egy apró lyukat is fúrhatunk. A fafiókokban tárolhatunk tartozékokat, kézi szerszámokat vagy ragasztópatronokat. 6/7

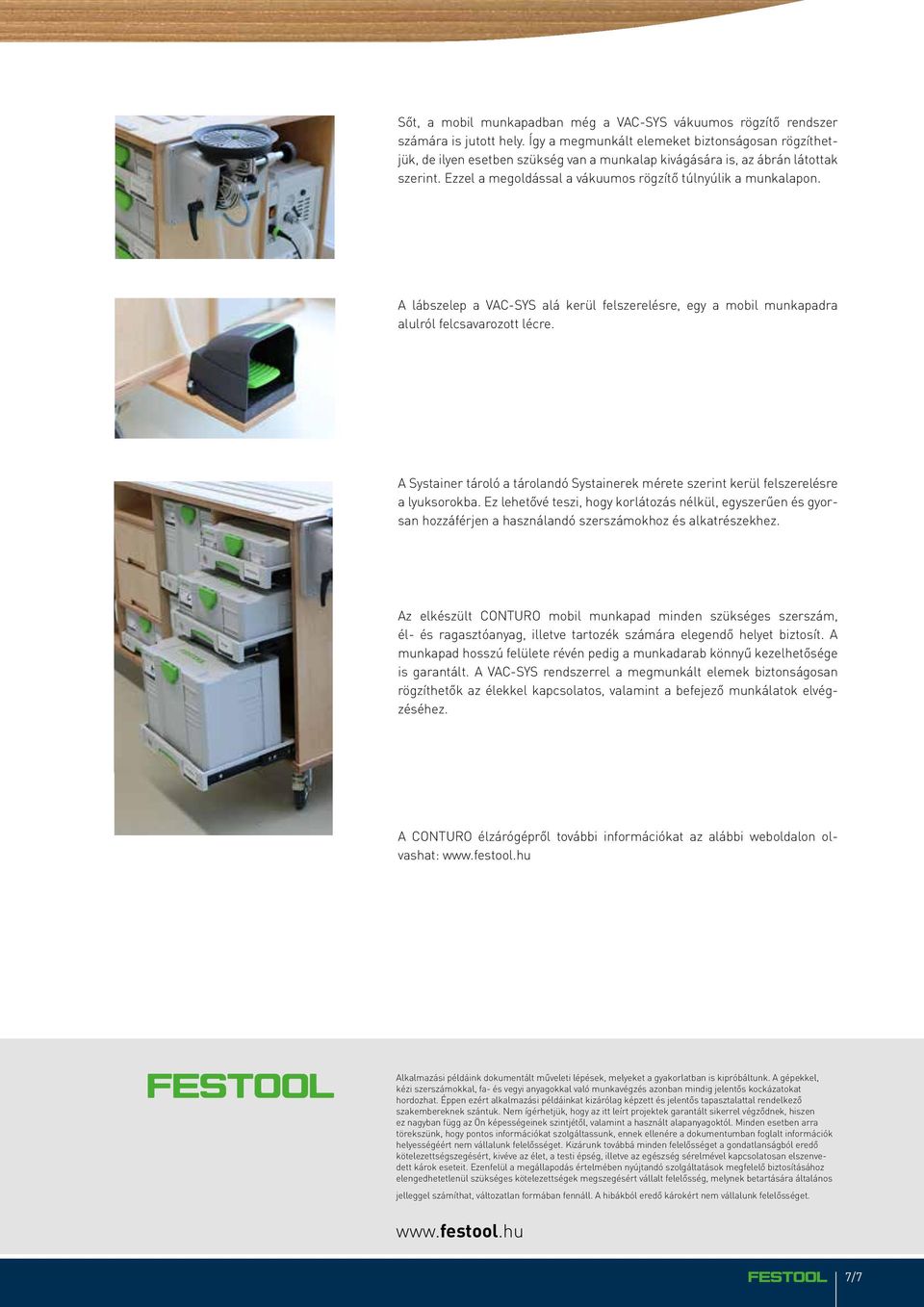

7 Sőt, a mobil munkapadban még a VAC-SYS vákuumos rögzítő rendszer számára is jutott hely. Így a megmunkált elemeket biztonságosan rögzíthetjük, de ilyen esetben szükség van a munkalap kivágására is, az ábrán látottak szerint. Ezzel a megoldással a vákuumos rögzítő túlnyúlik a munkalapon. A lábszelep a VAC-SYS alá kerül felszerelésre, egy a mobil munkapadra alulról felcsavarozott lécre. A Systainer tároló a tárolandó Systainerek mérete szerint kerül felszerelésre a lyuksorokba. Ez lehetővé teszi, hogy korlátozás nélkül, egyszerűen és gyorsan hozzáférjen a használandó szerszámokhoz és alkatrészekhez. Az elkészült CONTURO mobil munkapad minden szükséges szerszám, él- és ragasztóanyag, illetve tartozék számára elegendő helyet biztosít. A munkapad hosszú felülete révén pedig a munkadarab könnyű kezelhetősége is garantált. A VAC-SYS rendszerrel a megmunkált elemek biztonságosan rögzíthetők az élekkel kapcsolatos, valamint a befejező munkálatok elvégzéséhez. A CONTURO élzárógépről további információkat az alábbi weboldalon olvashat: Alkalmazási példáink dokumentált műveleti lépések, melyeket a gyakorlatban is kipróbáltunk. A gépekkel, kézi szerszámokkal, fa- és vegyi anyagokkal való munkavégzés azonban mindig jelentős kockázatokat hordozhat. Éppen ezért alkalmazási példáinkat kizárólag képzett és jelentős tapasztalattal rendelkező szakembereknek szántuk. Nem ígérhetjük, hogy az itt leírt projektek garantált sikerrel végződnek, hiszen ez nagyban függ az Ön képességeinek szintjétől, valamint a használt alapanyagoktól. Minden esetben arra törekszünk, hogy pontos információkat szolgáltassunk, ennek ellenére a dokumentumban foglalt információk helyességéért nem vállalunk felelősséget. Kizárunk továbbá minden felelősséget a gondatlanságból eredő kötelezettségszegésért, kivéve az élet, a testi épség, illetve az egészség sérelmével kapcsolatosan elszenvedett károk eseteit. Ezenfelül a megállapodás értelmében nyújtandó szolgáltatások megfelelő biztosításához elengedhetetlenül szükséges kötelezettségek megszegésért vállalt felelősség, melynek betartására általános jelleggel számíthat, változatlan formában fennáll. A hibákból eredő károkért nem vállalunk felelősséget. 7/7
