Az üzletek portálképe és belső terei elsősorban a hagyományokra utaló természetes anyagok színeit és struktúráját jelenítik meg.

Átírás

1 A tulajdonos neve, címe a XI. kerületi rendőrkapitányságon A tulajdonos neve, címe a XI. kerületi rendőrkapitányságon Belsôépítészeti arculat Alapvetô karakterjegyek 34 Az üzletek portálképe és belső terei elsősorban a hagyományokra utaló természetes anyagok színeit és struktúráját jelenítik meg. Jellemző elemek: 643 cm 643 cm homlokzat kialakítása Szerkezetileg egységes, homogén, letisztult látvány, ami színben idomul a felirati panel színéhez. Összességében a natúr anyagok, a búza, liszt, kenyér üzenetét hordozza. kirakat kialakítása A kirakati üveg mögött a teljes felületet befedő, régi polcok és kenyérvágó deszkák emlékét idéző léc rács van, amelyben változatosan elrendezett kirakati dobozok kerülnek beépítésre. A dobozokban, mint egy-egy vitrinben jelennek meg a céget jellemző termékek cm cm 40,5 40,5 cm cm belsőtér, vendégfalak Az üzletekben a szükséges, többnyire különböző típusú, méretű hűtőszekrények, sütők, polcok, vendégfalba süllyesztve kapnak helyet, ezzel rendezett, könnyen áttekinthető, egységes formát adva a belső térnek. NYITVA NYITVA NYITVA TARTÁS: Hétfő Péntek: NYITVA TARTÁS: Szombat: Hétfő Vasárnap: Péntek: Szombat: Vasárnap: NAPI AKCIÓ: NAPI Kedves AKCIÓ: Vásárlók! A hét minden napján 19:00 Kedves órától Vásárlók! az aznapi friss A termékeink hét minden kiárusítása napján 19:0050%-os órától áron! az aznapi friss termékeink kiárusítása 50%-os áron! HETI AKCIÓ: Lipóti kukoricás kenyér 0,5 kg HETI AKCIÓ: 05 Ft helyett 155 Ft Lipóti Bur kukoricás rúd mákos kenyér 100 0,5 g kg Ft helyett Ft Bur Pizzás rúd mákos csiga gg Ft helyett Ft Pizzás csiga 100 g 190 Ft helyett 140 Ft Cserpes termékek akciós áron! Gluténmentes kenyér és Cserpes sütemény termékek kapható. akciós áron! Gluténmentes kenyér és Pékárú sütemény rendelést kapható. felveszünk! Torta rendelést felveszünk! Pékárú rendelést felveszünk! Erzsébet Torta rendelést utalvány felveszünk! elfogadóhely burkolatok, falak színe A belső térben a natúr faanyagok és az arculati színek dominálnak: bükkfa ( Milesi EL 56 páccal felület kezelve) homokszín (Trilak NCS színező rendszer szerinti S 1005-Y10R) fekete (krétával írható táblafestékkel lefestve) fehér 196 cm 196 cm Erzsébet utalvány elfogadóhely 4 cm 95 cm 4 cm 4 cm 95 cm 4 cm 643 cm 643 cm 193 cm 193 cm

2 NYITVA TARTÁS: Hétfő Péntek: Szombat: Vasárnap: NAPI AKCIÓ: Kedves Vásárlók! A hét minden napján 19:00 órától az aznapi friss termékeink kiárusítása 50%-os áron! HETI AKCIÓ: Belsôépítészeti arculat Üzletek homlokzata szerkezetek, anyagok, színek 35 Üzletek homlokzata szerkezetek, anyagok, színek A boltok a legkülönbözőbb korú és stílusú épületekben kaphatnak helyet, ezért a tervezés első lépésében tájékozódni kell az épületre vonatkozó hatósági előírásokról, majd ezek figyelembevételével kell meghatározni az adott portálszerkezetek színét, valamint a cégtábla helyét, anyagát. A cég felírat elhelyezési lehetőségei a felirati frízeken közvetlenül az épület homlokzati felületére festve 643 cm 150 cm A meglévő szerkezeteket, minden lehetséges esetben egységesen az NCS színkód szerinti S 1005 Y 10 R (homok színre) kell festeni. NYITVA 40,5 cm A cégtábla helye lehet a portálszerkezeten rendelkezésre álló felület, az épület homlokzatán rendelkezésre álló felület, a homlokzatra szerelt fríz, a tábla anyaga: eternit lap, világító tábla, fólia, festett falfelület, a cégfelirat színe kültéri homlokzaton arculati homokszín alap, arculati barna grafikával, belső téri portálokon fekete alap, arculati homokszín grafikával. a portálon rendelkezésre álló felületen 196 cm belső térben 4 cm 95 cm 4 cm 643 cm 193 cm

3 Üzletek homlokzata cégtábla, cégér 36 Üzletek homlokzata cégtábla, cégér Cégtábla eternit lapon: ETERNIT NATURA, N 154 panel, amire méretre szabás után festéssel kerül föl az üzlet logója és felirata. Szerelése: fém, vagy fenyőfa keret hordozóra kell rögzíteni, a panelekkel azonos színű, a lapokkal együtt forgalmazott csavarokkal. A csavarok közötti távolság cca. 60 cm. Átvilágított tábla Az épület síkjában elhelyezett reklámdoboz, a kívánt befoglaló méretű, 10 cm széles, alumínium kerettel, fénycsöves, vagy ledes világítással. Cégér Az épület síkjára merőlegesen elhelyezett 50x50 cm méretű doboz, 1 cm alumínium kerettel, fénycsöves, vagy ledes világítással. Eternit lapok szerelési csomópontja Eternit felirati fríz Cégtábla fólia ragasztással A rendelkezésre álló felületet időálló RAL 1013 homokszínű matt kültéri fóliával kell lefedni, amire azonos minőségű fóliából RAL 8007 barna színű kivágott grafika kerül. Cégfelirat az épület homlokzatán A rendelkezésre álló felületen az időjárásnak ellenálló, simitott alapot kell készíteni, amire festéssel kerül rá a grafika. Példa az eternit lapok konszignációs tervehez

4 Belsôépítészeti arculat Üzletek homlokzata ajtótábla és utcai mobil reklámtábla 37 Üzletek homlokzata ajtótábla és utcai mobil reklámtábla Ajtótábla Víztiszta pet műanyag lapból készül, melyet öntapadós távtartókkal illesztünk belülről az ajtóüvegre. A lemez és az üveg közé lehet becsúsztatni az információt hordozó, házilag nyomtatott A4 méretű lapokat, valamint az előre gyártott kétoldalas Nyitva/Zárva táblát és az emblémát hordozó lemezt. 5 mm 107 mm 5 mm 107 mm 5 mm NYITVA Utcai mobil reklámtábla Kereskedelemben kapható termék. A táblák fa részét Milesi EL 56 páccal kell felületkezelni, a krétával írható fekete felületre grafikai terv szerinti logó kerül. Krétázható felület: 60 x 80 cm Külméret: 70 x 106 cm Súly: 1 kg Anyag, szín: natúr fenyő, vagy pácolt mm mm 1 1 mm mm 1 mm 5 mm 1 mm mm

5 Kirakatok kialakítása farácsok és dobozok 38 Kirakatok kialakítása farácsok és dobozok A rácsok és a kirakati dobozok anyaga magyar bükkfa, pácolva Milesi EL 56 páccal, és matt lakkal lakkozva. A rácselemek műhelyben előregyártva készülnek, a helyszínen csak a beszerelés történik. A rács a teljes üvegfelületet kitölti, a 70/15 mm keresztmetszetű keretbe foglalt 30/15 mm-es fektetett lamellákkal. A kirakati elemek zsanérral nyithatók az üveg tisztítás idejére. Az üzlet funkcionális igénye szerint több típusú kirakati egység közül lehet kiválasztani a megfelelőt. Vitrines kirakati rács Etető pultos kirakati rács Vitrines kirakati rács Kirakati vitrin, csomópont Kirakat teli ráccsal Etető pultos kirakati rács

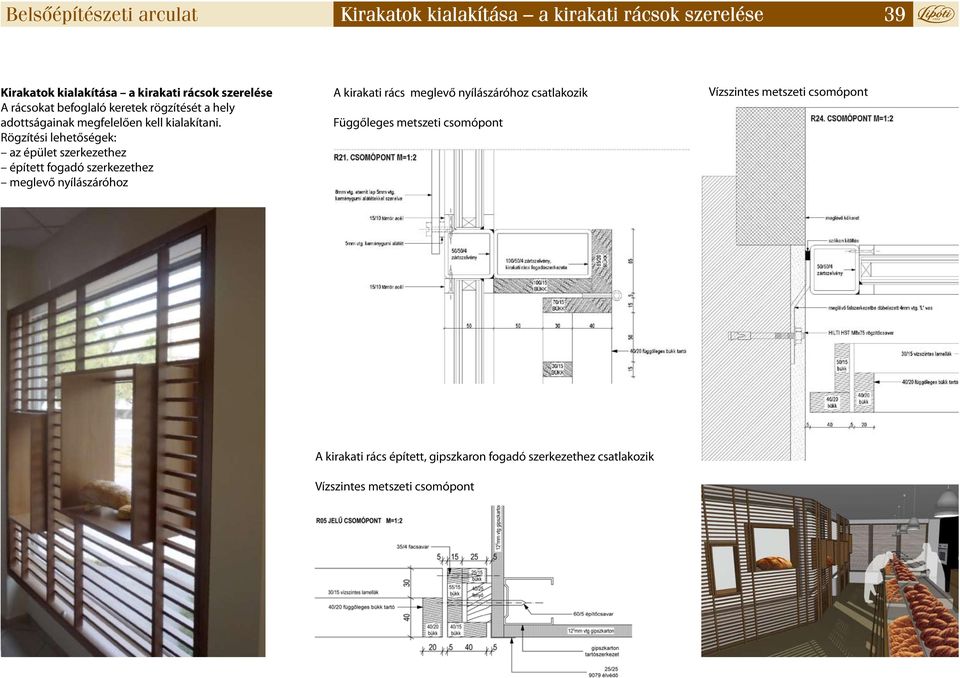

6 Kirakatok kialakítása a kirakati rácsok szerelése 39 Kirakatok kialakítása a kirakati rácsok szerelése A rácsokat befoglaló keretek rögzítését a hely adottságainak megfelelően kell kialakítani. Rögzítési lehetőségek: az épület szerkezethez épített fogadó szerkezethez meglevő nyílászáróhoz A kirakati rács meglevő nyílászáróhoz csatlakozik Függőleges metszeti csomópont Vízszintes metszeti csomópont A kirakati rács épített, gipszkaron fogadó szerkezethez csatlakozik Vízszintes metszeti csomópont

7 Üzletek belsô tere alapelvek 40 Üzletek belső tere alapelvek A belső tér kialakításának meghatározó elemei: vendégfalak sűllyeszett polcokkal burkolatok, pultok, egyéb bútorok és világitási eszközök arculatba illeszkedő megjelenése. A belső tér új arculat szerinti tervezésének fontos lépései: a működési program megfogalmazása (pl. helyben sütés, szendvicskészítés, kávézás lehetőségének biztosítása) a szükséges eszközözök (pl. hűtök, sütők, pultok, polcok) méreteinek, műszaki adatainak meghatározása, a vendégfalba sűllyesztett pocok szükséges kapacitásának meghatározása. 1. A meglévő állapot. A nem használható részek eltávolítása 3. Az új elemek beépítése vendégfal 1. MEGLÉVŐ ÁLLAPOT. A NEM HASZNÁLHATÓ RÉSZEK ELTÁVOLÍTÁSA 3. ÚJ ELEMEK BEÉPÍTÉSE - VENDÉGFAL 4. A régi 1. MEGLÉVŐ bútorzat ÁLLAPOT új arculat szerinti átalakítása 5. Új. elemek A NEM beépítése HASZNÁLHATÓ kirakati RÉSZEK rács ELTÁVOLÍTÁSA 6. A homlokzat 3. ÚJ ELEMEK kialakítása BEÉPÍTÉSE - VENDÉGFAL 4. RÉGI BÚTORZAT ÚJ ARCCULAT SZERINTI ÁTALAKÍTÁSA 5. ÚJ ELEMEK BEÉPÍTÉSE - KIRAKATI RÁCS 6. HOMLOKZAT

8 Üzletek belsô tere vendégfal 41 Üzletek belső tere vendégfal A sokféle termék bemutatását összefogó keret, melybe besüllyesztve helyezkednek el a polcok, állóhűtők, sütők, radiátor, és egyéb berendezések. A vendégfal mindig az épület falai mentén helyezkedik el, a fal előtt, a pultot kíséri, vagy körbe öleli, I, L, U formában. A vendégfal anyaga impregnált gipszkarton, sima felületet adó üvegszálas tapétával bevonva és táblafestékkel lefestve. A falfülkéket és a pozitív sarkokat fekete színű, kemény PVC élvédők keretezik. A vendégfal készülhet festett MDF lemezből is. Lipóti Pékség Győr, Aradi Vértanúk utca (látványterv) Lipóti Pékség Mosonmagyarmóvár, Manninger lakótelep (látványtervek) tervlap: tárgy: BELSŐ LÁTVÁNY 1 LIPÓTI PÉKSÉG ÜZLETHELYISÉG ÁTALAKÍTÁS 1077 Mosonmagyaróvár, Manninger János u.ltp.3. tervfajta: BELSŐÉPÍTÉSZ ALAPTERV dátum: lépték: 1:67,74 tervező: PATAKY DÓRA... építtető:... Kenyeres polc beépítése tervszám: BE Budapest Pasaréti út 49. tel: (36 1) 0 8 fax: (36 1) iroda@gereben.net Műhelyben előre gyártott doboz beépítése polccal Lipóti Pékség Tatabánya, Fő tér (látványterv)

9 Üzletek belsô tere burkolatok 4 Üzletek belső tere világítási eszközök Padlóburkolatok Az üzletek jellemzően bérelt helyiségekben működnek, ezért sok esetben a meglevő burkolatokhoz nem lehet, vagy nem érdemes hozzányúlni. Az új arculat szerinti átalakításnál alapkövetelmény, hogy a padló semleges, egyöntetű, homogén megjelenésű legyen. Ehhez többféle megtoldás alkalmazható (a bemutatás sorrendje rangsort is jelent): önterülő, csúszásmentes műgyanta öntött padló, Falburkolatok A falak NCS színkód szerinti S 1005 Y 10 R homok színűre festettek. Menyezet Lehet az épület adottságainak megfelelő kialakítású födém maga, vagy lehet álmennyezet. Felülete megegyezik a fal színével (S 1005 Y 10 R), a nagyon sötét helyiségekben RAL 900 tört fehér. A kopásnak, piszkolódásnak kitett helyeken, Milesi EL 56 páccal felületkezelt bűkkfa védőléceket kell felszerelni. anyagában színezett granitti fiandre kerámia burkoló lap 30x30 cm, vagy 30x60 cm, laminált fa padló. A vendégfalak színe tábla festékkel festett fekete. A meglevő, jó állapotú, egyszínű (szürke, homok, barna) burkolat megtartható. A padlót 6 cm magas, fal színére festett MDF lábazat kíséri. A lábazat színe világos fal előtt világos, a fekete fal előtt fekete.

10 Üzletek belsô tere világítási eszközök 43 Üzletek belső tere világítási eszközök Az üzletekben alkalmazható világítási módok Külső térben: MYRA kültéri ledes lámpacsalád bármely darabja (cégtáblák megvílágításához) Kültéri homlokzatvilágító ledcsík Kültéri ledes reflektor Belső térben: Álmennyezetbe süllyesztett fix, illetve irányítható energiatakarékos fényforrás 15 cm átmérőjű, sima fehér peremű lámpa MASSIVE 40/48/10 BARBARA mennyezetről lógatott lámpa, vagy más, hasonló karakterű termék (pl. a korábban létesült üzletek berendezéséhez tartozó világítótest). MYRA kültéri ledes lámpa Kültéri homlokzatvilágító ledcsík, Corner profil led szalaghoz Pultokba, regálokba: szerelt fénycsöves bútorvilágítás Kirakati vitrinekbe, árubemutató dobozokba: szerelt ledcsík világítás. A vitrinek led lámpáihoz kéteres, szürke színű, vékony kábelt kell vezetni. Általános követelmény, hogy lehetőség szerint az üzlettérbe látható helyre ne kerüljenek kapcsolók, dugaljak. Ha ezt nem lehet elkerülni, akkor világos fal előtt csontszínű, fekete fal előtt fekete szerelvényt kell alkalmazni, és a vezetékeket rejtetten, nem láthatóan vezetni. Kültéri ledes reflektor Lógatott lámpa Szerelt ledcsík világítás Termék megvilágítások

11 60 60 Belsôépítészeti arculat Üzletek belsô tere polcok és pultok 44 Üzletek belső tere polcok és pultok A boltokban jelenleg használatos, Shopform által gyártott alapberendezések, a pultok és háttér polcok az új arculatnak is részét képezhetik, az egységes megjelenés érdekében végzett kisebb kiegészítéssel. Az új elemek a meglevőkhöz kell illeszkedjenek, az alábbiak figyelembevételével: A pultok, és hűtőpultok frontját új fekete lapra kell cserélni, mely az arculat szerinti, bükk léc díszítéssel, illetve táskatartóval van ellátva. A bútorok látható fa felületei illeszkedjenek a Milesi EL 56 pác színéhez. A különböző gyártók által készített, különböző típusú hűtő és egyéb pultok ne kerüljenek közvetlenül egymás mellé, közöttük lehetőség szerint mindig legyen egy átadó elem KENYÉRTARTÓ KENYÉRTARTÓ REGÁL RAJZA REGÁL RAJZA 310 mm-es furnér mm-es bútorlapból furnér szerelt bútorlapból szerkezet szerelt szerkezet /30mm-es /30mm-es bükkfa lécezés bükkfa lécezés/50mm-es /50mm-es bükkfa keretbükkfa keret Meglévő pultok átalakítása süllyesztett lámpa süllyesztett lámpa TÜKÖR 45 fokban szerelt 45 fokban tükörszerelt tükör fém fali sín KENYÉRTARTÓ KENYÉRTARTÓ REGÁL REGÁL fém fali sín fém fali sín fém fali konzol fém fali konzol KENYÉRTARTÓ KENYÉRTARTÓ REGÁL REGÁL KENYÉRTARTÓ KENYÉRTARTÓ REGÁL REGÁL farács regálfarács regál világítás világítás TÜKÖR fém fali sín fém fali sín fém fali sín Kenyér bemutató polcok 80 80

12 Üzletek belsô tere egyéb bútorok 45 Üzletek belső tere egyéb bútorok A boltok alapberendezését részint egyedileg készülő, részint a kereskedelmi forgalomból beszerezhető bútorok egészítik ki. B3 jelű kávépult terve példák az egyedi bútorok terveire B3 jelű kávépult terve M = 1 : 10 B3 jelű kávépult terve M = 1 : 10 Készül 0mm vtg selyemfényű fekete laminált panelből élfóliázva. A Készül pult 3cm 0mm vtg konyhai vtg selyemfényű pultlap antracit fekete sötét laminált szürke. panelből élfóliázva. A pult 3cm vtg konyhai pultlap antracit sötét szürke. A sarok transzparens szilikongumival kihúzva A sarok transzparens szilikongumival kihúzva BU 4 BU 5 BU 4 BU 5 A sarok transzparens szilikongumival kihúzva A sarok transzparens szilikongumival kihúzva Kávézóhoz tervezett pad Az egyedileg készítendő bútorok egyik csoportját a meglévő pultokat, polcokat speciális igények szerint kiegészítő elemek képezik, amelyeket az adott helyre, az adott igényeknek megfelelően kell megtervezni, másik csoportját az új funkciók pl. kávézó, szendvicsbár stb. igényeit kiszolgáló termékek jelentik Fix Fix 5 5 BLANCO TOP EE MOSOGATÓ BLANCO TOP EE MOSOGATÓ FEKETÉRE PORSZÓRT PERFORÁLT ACÉLLEMEZ FEKETÉRE PORSZÓRT PERFORÁLT ACÉLLEMEZ BU 4 BU 5 BU 4 BU zongorapánt zongorapánt Porszórt felületű perforált lemez Porszórt felületű perforált lemez A konvektor helye a helyszínen kivágva A konvektor helye a helyszínen 53 kivágva BU 4 metszet BU 5 metszet BU 4 metszet BU 5 metszet Kávépult terve Kávépult terve Készül 0mm vtg selyemfényű fekete laminált bútorpanelből élfóliázva. A pulttető Készül sötét 0mm antracit vtg selyemfényű szürke tetőlap. fekete laminált bútorpanelből élfóliázva. A Beépítésre pulttető sötét kerül antracit egy 33x44xm szürke tetőlap. rozsdamentes mosogató, perembe építhető keverő Beépítésre csapteleppel. kerül egy 33x44xm rozsdamentes mosogató, perembe építhető A keverő pult jobb csapteleppel. oldala mögött egy meglévő gázkonvektor van. Ezért az előlapba és A a pult tetőlapba jobb oldala 10x10mm-es mögött egy meglévő gázkonvektor van. Ezért az előlapba nyílású, és a tetőlapba 0,8mm-es 10x10mm-es acél perforált lemezt kell beépíteni. A lemezek feketére porszórt nyílású, felületűek. 0,8mm-es acél perforált lemezt kell beépíteni. A lemezek feketére porszórt felületűek Polcba és vendégfalba építendő munka pultok B1 jelű csomagolószekrény terve B1 jelű B1 B1 jelű jelű csomagoló szekrény szekrény terve terve terve M = M 1 = : M 10 1 = : 101 : 10 Készül Készül 0mm Készül 0mm vtg 0mm vtg selyemfényű vtg fekete fekete laminált fekete laminált panelből laminált panelből élfóliázva. panelből élfóliázva. élfóliázva. A pult A 3cm pult A vtg 3cm pult konyhai 3cm vtg konyhai vtg pultlap konyhai pultlap antracit pultlap antracit sötét antracit sötét szürke. sötét szürke. szürke. A papírtartó A papírtartó A papírtartó rúd esztergált rúd esztergált rúd esztergált bükkfából bükkfából bükkfából készül. készül. készül. B jelű csomagolóanyag tároló terve B jelű B B jelű jelű csomagolóanyag tároló tároló szekrény tároló szekrény terve terve terve M = M 1 = : M 10 1 = : 101 : 10 Készül Készül a meglévő Készül a meglévő a szekrény meglévő szekrény szekrény elemeiből. elemeiből. elemeiből. A külső A külső fele A külső (ami fele látszik) (ami fele (ami látszik) látszik) selyemfényű feketére feketére dukkózva. feketére dukkózva. dukkózva. BU 1BU 1BU 1 15cm átmérőjű 15cm 15cm átmérőjű átmérőjű papírtekercs papírtekercs papírtekercs BU BU BU fiók fiók fiók állítható állítható polc állítható polc polc BU 3BU 3BU BU 3BU 3BU BU 1BU 1BU BU BU BU Kávéházi asztal, négyzetes, vagy kör alakú fekete tetővel, közép lábbal, ülőkék, bárszékek BU BU 1 metszet BU 1 metszet 1 metszet BU 3 BU metszet BU 3 metszet 3 metszet BU BU metszet BU metszet metszet

13 Üzletek belsô tere írásjavaslatok a táblafelületekre 46 Üzletek belső tere írásjavaslatok a táblafelületekre Lorem Az ábrán ipsum látható Odolore néhány vullaoreet, minta segítséget qui eummy kíván nit adni wismodo etuerostie ahhoz, hogyan diam írjunk quipit, a vendégfalak vero er si. Ud festett minci eum felületeire. duis nisis nummodolore A lényeg, hogy et ritmusa praesting legyen et dolore a kézírásnak, duis aliquis és dunt dolenim összkép dio dipisl rendezett ea commolorper legyen. sectet, ver sequisi. Isi. Ril az euguerit volorer dolorzu sezrerit wisl iniatummy nulputat. Lehetőség ullan velit init szerint alit, con fehér vullan kréta eudit használata ad erosto javasolt, eu feuguerit de a világos aliqui és endiamet, a meleg árnyalatú susciliquis színek amcommy használata nismodiam elfogadott. nonse min utat. - Szendvics 360 Ft - Croissant 30 Ft - Kifli 50 Ft - Zsemle 50 Ft - Bagett 370 Ft - Joghurt 190 Ft - Capuccino 30 Ft - Kefir 150 Ft - Sajt 380 Ft - Pogacsa 10 Ft - Szendvics 360 Ft - Croissant 30 Ft - Kifli 50 Ft - Zsemle 50 Ft - Bagett 370 Ft - Joghurt 190 Ft - Capuccino 30 Ft - Kefir 150 Ft - Sajt 380 Ft - Pogacsa 10 Ft Szendvics 360 Ft Croissant 30 Ft Kifli 50 Ft Zsemle 50 Ft Bagett 370 Ft Joghurt 190 Ft Capuccino 30 Ft Kefir 150 Ft Sajt 380 Ft Pogacsa 10 Ft Szendvics 360 Ft Croissant 30 Ft Kifli 50 Ft Zsemle 50 Ft Bagett 370 Ft Joghurt 190 Ft Capuccino 30 Ft Kefir 150 Ft Sajt 380 Ft Pogacsa 10 Ft - Szendvics 360 Ft - Croissant 30 Ft - Kifli 50 Ft - Zsemle 50 Ft - Bagett 370 Ft - Joghurt 190 Ft - Capuccino 30 Ft - Kefir 150 Ft - Sajt 380 Ft - Pogacsa 10 Ft -Szendvics 360Ft -Croissant 30Ft -Kifli 50Ft -Zsemle 50Ft -Bagett 370Ft -Joghurt 190Ft -Capuccino 30Ft -Kefir 150Ft -Sajt 380Ft -Pogacsa 10Ft Szendvics 360 Ft,- Croissant 30 Ft,- Kif li 50 Ft,- Zsemle 50 Ft,- Bagett 370 Ft,- Joghurt 190 Ft,- Capuccino 30 Ft,- Kefir 150 Ft,- Sajt 380 Ft,- Pogacsa 10 Ft,- Szendvics 360 Ft! Croissant 30 Ft! Kifli 50 Ft! Zsemle 50 Ft! Bagett 370 Ft! Joghurt 190 Ft Capuccino 30 Ft Kefir 150 Ft Sajt 380 Ft Pogacsa 10 Ft
