Quantometer MZ. Az MZ típusok: áramlásmérők. A gázáramlás forgatja a turbina kereket; a turbina forgási sebessége arányos a lineáris gázáramlással.

Átírás

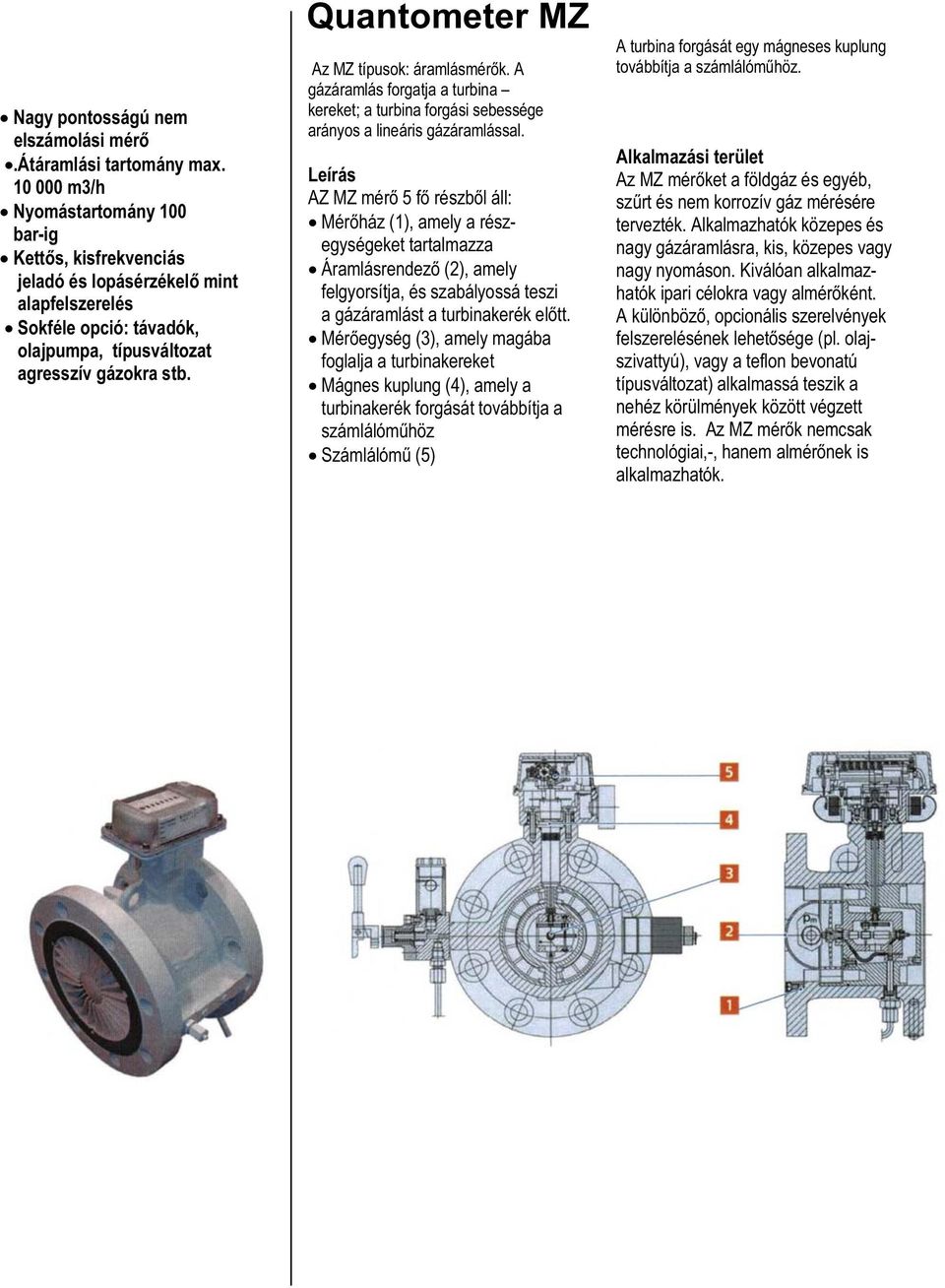

1 Nagy pontosságú nem elszámolási mérő.átáramlási tartomány max m3/h Nyomástartomány 100 bar-ig Kettős, kisfrekvenciás jeladó és lopásérzékelő mint alapfelszerelés Sokféle opció: távadók, olajpumpa, típusváltozat agresszív gázokra stb. Quantometer MZ Az MZ típusok: áramlásmérők. A gázáramlás forgatja a turbina kereket; a turbina forgási sebessége arányos a lineáris gázáramlással. Leírás AZ MZ mérő 5 fő részből áll: Mérőház (1), amely a részegységeket tartalmazza Áramlásrendező (2), amely felgyorsítja, és szabályossá teszi a gázáramlást a turbinakerék előtt. Mérőegység (3), amely magába foglalja a turbinakereket Mágnes kuplung (4), amely a turbinakerék forgását továbbítja a számlálóműhöz Számlálómű (5) A turbina forgását egy mágneses kuplung továbbítja a számlálóműhöz. Alkalmazási terület Az MZ mérőket a földgáz és egyéb, szűrt és nem korrozív gáz mérésére tervezték. Alkalmazhatók közepes és nagy gázáramlásra, kis, közepes vagy nagy nyomáson. Kiválóan alkalmazhatók ipari célokra vagy almérőként. A különböző, opcionális szerelvények felszerelésének lehetősége (pl. olajszivattyú), vagy a teflon bevonatú típusváltozat) alkalmassá teszik a nehéz körülmények között végzett mérésre is. Az MZ mérők nemcsak technológiai,-, hanem almérőnek is alkalmazhatók.

2 Jellemzők Belső biztonsági approbáció BVS.95D Névleges gázáramlás 10 m3/h 10000m3/h Mérőház anyaga vas, öntött vagy hegesztett acél. Megfelel..a PED(97/23/EC) előírásnak.. Max. üzemi nyomás 100 bar-ig, függően a ház anyagától és a karimáktól. Hőmérsékleti tartomány Környezet C Gáz C Raktározás C Tipikus hibagörbe Számlálómű -nyolcdigites kijelzés -IP 67 védettség -UV sugárzásnak ellenálló fedél -Beépített szilikagél töltet -Szabadonforgó számlálómű -Fényvisszaverő korong az első számdobon -Beépített optikai tárcsa az időszakos beszabályozás megkönnyítésére -Rászerelt mágnes, amely lehetővé teszi egy külső távadó utólagos alkalmazását -Mértékegység: m3

3 Távadók 1 - Kisfrekvenciás (LF) két Reed-kontaktus és lopásgátló (AT) alapfelszerelés a teljes típuscsaládban 2 - Egy db. induktív LF, opcionálisan 3 - Középfrekvenciás (MF) jeladó, opcionálisan 4 - Egy külső Reed-kontaktus utólag felszerelhető 5 - Nagyfrekvenciás (HF) egy db., a turbinatengely közelében felszerelhető jeladó szállítható opcionálisan a teljes típuscsaládban. Olajszivattyú 6 - Opcionálisan szállítható, a mérőegység golyóscsapágyainak kenésére. Turbinakerék 7 - A mérő legfontosabb alkatrésze, amely nagy mérési pontosságot tesz lehetővé akár alacsony, akár magas nyomás esetében. Gyártható alumíniumból a teljes típuscsalád részére, vagy poliacetátból a //DN 200 és ennél kisebb mérőkhöz. A maximális átáramlástól függően, a lapátkerekek 45 vagy 60 -os szögben állhatnak. Amennyiben HF jeladóra van szükség, a turbinakerék csak alumíniumból készülhet. Nagy nyomású vagy nem tiszta gázok esetében az alumínium turbinakerék ajánlott. Nyomásérzékelő: Lehetővé teszi a gáz nyomásának mérését a referencia-pontnál. Agresszív gázok mérése: Opcionálisan szállítható: PTFE (teflon) bevonatú típusváltozat

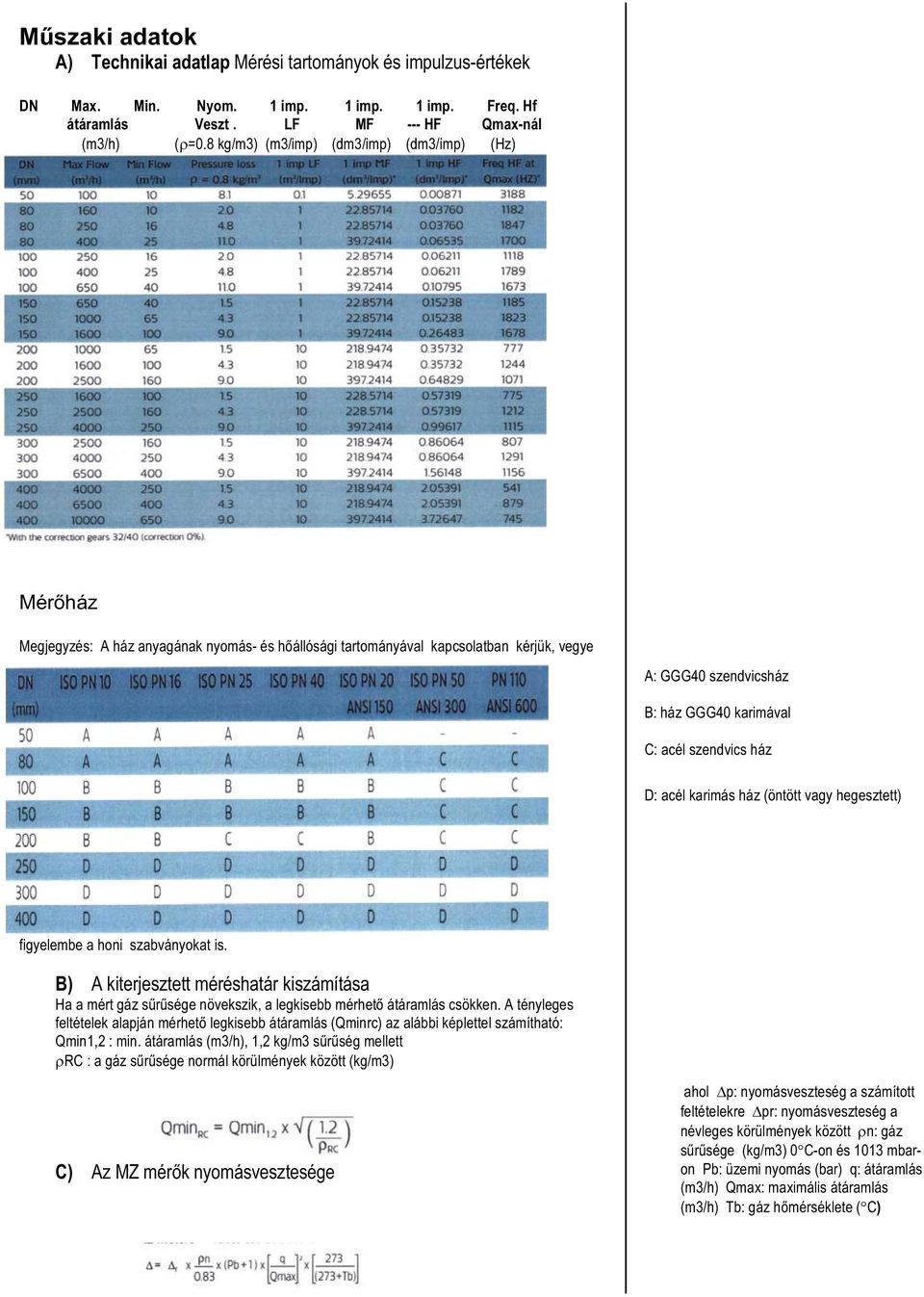

4 Műszaki adatok A) Technikai adatlap Mérési tartományok és impulzus-értékek DN Max. Min. Nyom. 1 imp. 1 imp. 1 imp. Freq. Hf átáramlás Veszt. LF MF --- HF Qmax-nál (m3/h) (ρ=0.8 kg/m3) (m3/imp) (dm3/imp) (dm3/imp) (Hz) Mérőház Megjegyzés: A ház anyagának nyomás- és hőállósági tartományával kapcsolatban kérjük, vegye A: GGG40 szendvicsház B: ház GGG40 karimával C: acél szendvics ház D: acél karimás ház (öntött vagy hegesztett) figyelembe a honi szabványokat is. B) A kiterjesztett méréshatár kiszámítása Ha a mért gáz sűrűsége növekszik, a legkisebb mérhető átáramlás csökken. A tényleges feltételek alapján mérhető legkisebb átáramlás (Qminrc) az alábbi képlettel számítható: Qmin1,2 : min. átáramlás (m3/h), 1,2 kg/m3 sűrűség mellett ρrc : a gáz sűrűsége normál körülmények között (kg/m3) C) Az MZ mérők nyomásvesztesége ahol p: nyomásveszteség a számított feltételekre pr: nyomásveszteség a névleges körülmények között ρn: gáz sűrűsége (kg/m3) 0 C-on és 1013 mbaron Pb: üzemi nyomás (bar) q: átáramlás (m3/h) Qmax: maximális átáramlás (m3/h) Tb: gáz hőmérséklete ( C)

5 D) Tömegek (Kg) DN PN10-PN40 PN50-PN110 Ansi 150 Ansi300-Ansi Külméretek (mm)

6 E) Távadók karakterisztikái Kisfrekvenciás (LF) impulzusadók Az LF jeladó 2 db. száraz Reed-kontaktusból áll, (alapállapot: nyitott. Ezeket működteti a számlálómű első számdobjára szerelt mágnes. Az LF kontaktusok polaritásmentesek. Az LF jeladók karakterisztikái: Belső biztonsági szint: EEx ia II B T5 Légmentesen tokozott érintkezők Max. kapcsolási telj.: 169 mw Max. kapocsfeszültség: 15,5 V Max. áramerősség: 52 ma Max. hőmérséklet: +60 C Min. impulzusidő: 0,4 s Impulzus-egyenérték: lásd a Technikai adatlap táblázatot F) Telepítés Kérjük, vegye figyelembe a mérőhöz mellékelt szerelési utasítást. Lopásgátló távadó: Egy db. Reed-kontaktus, normál állapotban: zárva. Mágnessel történő lopási kísérlet esetén a kontaktus nyitni fog. A Reed-kontaktus villamos jellemzői azonosak az LF jeladónál megadott értékekkel Középfrekvenciás jeladók: Ez egy fogazott tárcsával működtetett induktív érzékelő, amelynek frekvenciája arányos a pillanatnyi gázáramlással. A csatlakozás polaritása a mérő adattábláján van feltüntetve. Az MF jeladók karakterisztikái: Lásd az LF adatokat Impulzus-értékek: lásd a Technikai adatok táblázatot
