KÚTFEJSZERELVÉNY TOLÓZÁRAK

Átírás

1 KÚTFEJSZERELVÉNY TOLÓZÁRAK

2 Tartalomjegyzék 4 Kútfejszerelvény tolózárak 6 Tervezési jellemzők 6 Konstrukciós jellemzők 7 Típusválaszték 8 KFT/A típusú tolózár 12 KFT/AK típusú tolózár 16 KFT/EK típusú tolózár 18 K KFT típusú tolózár kettős termelési szerelvényhez 22 Tanúsítványok Nagykanizsa Az OT INDUSTRIES-DKG Gépgyártó Zrt óta a szénhidrogén- és vegyipar meghatározó gépgyártó vállalata. Fő tevékenységi körünk a kőolaj- és földgázkutatás, -kitermelés, -szállítás és -feldolgozás eszköz- és szerszámigényének kielégítése. Saját tervezésű és fejlesztésű egyedi termékeket, speciális anyagokból nagy nyomásra és hőmérsékletre kifejlesztett készülékeket és szerelvényeket állítunk elő és szállítunk a világ számos országába. Gyárunk mintegy m 2 -nyi üzemterülettel rendelkezik, ahol a tervezéstől kezdve a gyártáson át a minőségellenőrzésig minden folyamatot jól képzett, nagy tapasztalattal rendelkező szakembereink végeznek. Termékeinket nemzetközi szabványok szerint állítjuk elő. Minőségüket és teljesítményüket nyomásvizsgáló- és speciális alacsony illetve magas hőmérsékletű vizsgáló berendezéseinkkel teszteljük. Anyagvizsgáló laboratóriumunkban különféle roncsolásos és roncsolásmentes alapanyag és gyártásközi vizsgálatokat végzünk. A minőség termékbe való épülését biztosítják a korszerű megmunkáló eszközök, szerszámok, készülékek és gyártástechnológia. Gyárunkban a nemzetközi trendeknek megfelelően magas szintű kutatás-fejlesztési tevékenységet végzünk, így mindig készen állunk az egyedi igények kielégítésére. Az OT INDUSTRIES tagjaként csoportszintű, több telephelyes integrált minőségirányítási (ISO 9001:2008), környezetközpontú irányítási (ISO 14001:2004) és munkahelyi egészségvédelem és biztonság irányítási (OHSAS 18001:2007) rendszerrel rendelkezünk, melyet a brit National Quality Assurance (NQA) tanúsító testületének hivatalos magyarországi szervezete, az EMT Első Magyar Tanúsító Zrt. tanúsított. Üzleti filozófiánk alapján a 70 év alatt felhalmozott szakértelemre támaszkodva folyamatosan új lehetőségek után kutatunk, mely tudásközpontú szervezetünk szakembereit kihívások elé állítva biztosítja fejlődésünk állandóságát. 2 OT INDUSTRIES-DKG OT INDUSTRIES-DKG 3

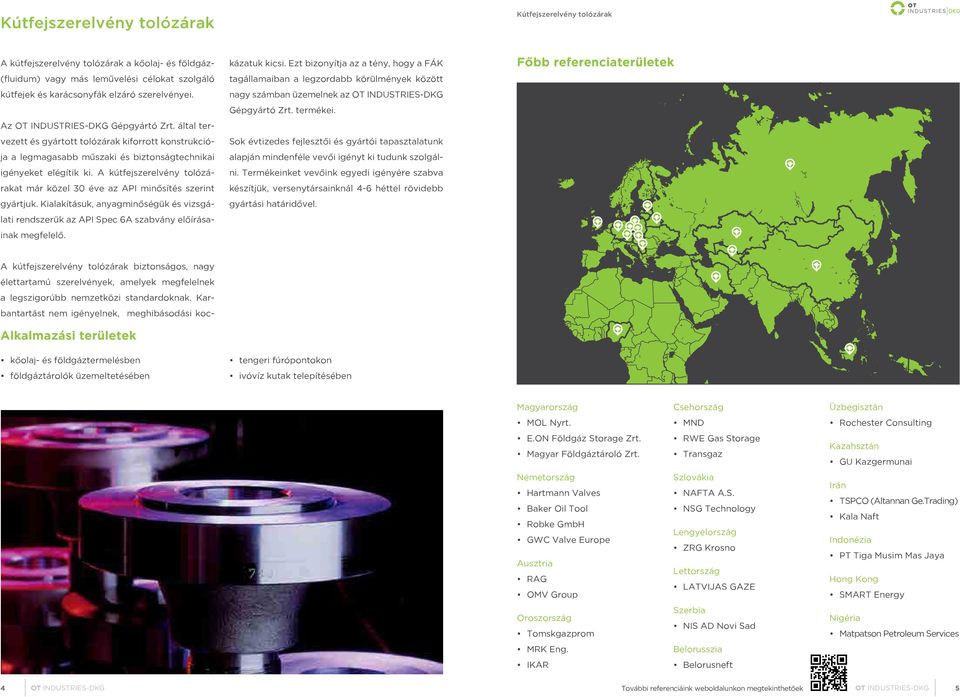

3 Kútfejszerelvény tolózárak Kútfejszerelvény tolózárak A kútfejszerelvény tolózárak a kőolaj- és földgáz- (fluidum) vagy más leművelési célokat szolgáló kútfejek és karácsonyfák elzáró szerelvényei. Az OT INDUSTRIES-DKG Gépgyártó Zrt. által tervezett és gyártott tolózárak kiforrott konstrukciója a legmagasabb műszaki és biztonságtechnikai igényeket elégítik ki. A kútfejszerelvény tolózárakat már közel 30 éve az API minősítés szerint gyártjuk. Kialakításuk, anyagminőségük és vizsgálati rendszerük az API Spec 6A szabvány előírásainak megfelelő. A kútfejszerelvény tolózárak biztonságos, nagy élettartamú szerelvények, amelyek megfelelnek a legszigorúbb nemzetközi standardoknak. Karbantartást nem igényelnek, meghibásodási kockázatuk kicsi. Ezt bizonyítja az a tény, hogy a FÁK tagállamaiban a legzordabb körülmények között nagy számban üzemelnek az OT INDUSTRIES-DKG Gépgyártó Zrt. termékei. Sok évtizedes fejlesztői és gyártói tapasztalatunk alapján mindenféle vevői igényt ki tudunk szolgálni. Termékeinket vevőink egyedi igényére szabva készítjük, versenytársainknál 4-6 héttel rövidebb gyártási határidővel. Főbb referenciaterületek Alkalmazási területek kőolaj- és földgáztermelésben földgáztárolók üzemeltetésében tengeri fúrópontokon ivóvíz kutak telepítésében Magyarország MOL Nyrt. E.ON Földgáz Storage Zrt. Magyar Földgáztároló Zrt. Németország Hartmann Valves Baker Oil Tool Robke GmbH GWC Valve Europe Ausztria RAG OMV Group Oroszország Tomskgazprom MRK Eng. IKAR Csehország MND RWE Gas Storage Transgaz Szlovákia NAFTA A.S. NSG Technology Lengyelország ZRG Krosno Lettország LATVIJAS GAZE Szerbia NIS AD Novi Sad Belorusszia Belorusneft Üzbegisztán Rochester Consulting Kazahsztán GU Kazgermunai Irán TSPCO (Altannan Ge.Trading) Kala Naft Indonézia PT Tiga Musim Mas Jaya Hong Kong SMART Energy Nigéria Matpatson Petroleum Services 4 OT INDUSTRIES-DKG További referenciáink weboldalunkon megtekinthetőek OT INDUSTRIES-DKG 5

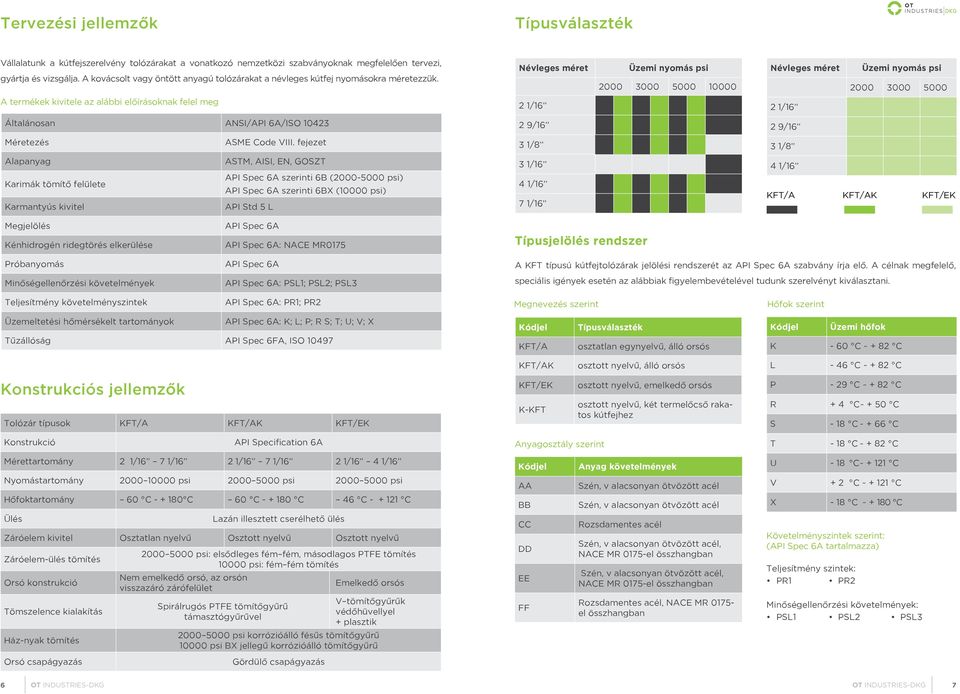

4 Tervezési jellemzők Típusválaszték Vállalatunk a kútfejszerelvény tolózárakat a vonatkozó nemzetközi szabványoknak megfelelően tervezi, gyártja és vizsgálja. A kovácsolt vagy öntött anyagú tolózárakat a névleges kútfej nyomásokra méretezzük. Névleges méret Üzemi nyomás psi Névleges méret Üzemi nyomás psi A termékek kivitele az alábbi előírásoknak felel meg 2 1/16 2 1/16 Általánosan ANSI/API 6A/ISO /16 2 9/16 Méretezés ASME Code VIII. fejezet 3 1/8 3 1/8 Alapanyag Karimák tömítő felülete Karmantyús kivitel ASTM, AISI, EN, GOSZT API Spec 6A szerinti 6B ( psi) API Spec 6A szerinti 6BX (10000 psi) API Std 5 L 3 1/16 4 1/16 7 1/16 4 1/16 KFT/A KFT/AK KFT/EK Megjelölés Kénhidrogén ridegtörés elkerülése API Spec 6A API Spec 6A: NACE MR0175 Típusjelölés rendszer Próbanyomás Minőségellenőrzési követelmények API Spec 6A API Spec 6A: PSL1; PSL2; PSL3 A KFT típusú kútfejtolózárak jelölési rendszerét az API Spec 6A szabvány írja elő. A célnak megfelelő, speciális igények esetén az alábbiak figyelembevételével tudunk szerelvényt kiválasztani. Teljesítmény követelményszintek API Spec 6A: PR1; PR2 Megnevezés szerint Hőfok szerint Üzemeltetési hőmérsékelt tartományok API Spec 6A: K; L; P; R S; T; U; V; X Kódjel Típusválaszték Kódjel Üzemi hőfok Tűzállóság API Spec 6FA, ISO KFT/A osztatlan egynyelvű, álló orsós K - 60 C ~ + 82 C KFT/AK osztott nyelvű, álló orsós L - 46 C ~ + 82 C Konstrukciós jellemzők KFT/EK osztott nyelvű, emelkedő orsós P - 29 C ~ + 82 C Tolózár típusok KFT/A KFT/AK KFT/EK K-KFT osztott nyelvű, két termelőcső rakatos kútfejhez R + 4 C ~ + 50 C S - 18 C ~ + 66 C Konstrukció API Specification 6A Anyagosztály szerint T - 18 C ~ + 82 C Mérettartomány 2 1/16 7 1/16 2 1/16 7 1/16 2 1/16 4 1/16 Kódjel Anyag követelmények U - 18 C ~ C Nyomástartomány psi psi psi AA Szén, v alacsonyan ötvözött acél V + 2 C ~ C Hőfoktartomány 60 C C 60 C C 46 C C BB Szén, v alacsonyan ötvözött acél X - 18 C ~ C Ülés Lazán illesztett cserélhető ülés Záróelem kivitel Osztatlan nyelvű Osztott nyelvű Osztott nyelvű psi: elsődleges fém fém, másodlagos PTFE tömítés Záróelem-ülés tömítés psi: fém fém tömítés Nem emelkedő orsó, az orsón Orsó konstrukció Emelkedő orsós visszazáró zárófelület CC DD EE Rozsdamentes acél Szén, v alacsonyan ötvözött acél, NACE MR 0175-el összhangban Szén, v alacsonyan ötvözött acél, NACE MR 0175-el összhangban Követelményszintek szerint: (API Spec 6A tartalmazza) Teljesítmény szintek: PR1 PR2 Tömszelence kialakítás Spirálrugós PTFE tömítőgyűrű támasztógyűrűvel V tömítőgyűrűk védőhüvellyel + plasztik FF Rozsdamentes acél, NACE MR el összhangban Minőségellenőrzési követelmények: PSL1 PSL2 PSL3 Ház-nyak tömítés psi korrózióálló fésűs tömítőgyűrű psi BX jellegű korrózióálló tömítőgyűrű Orsó csapágyazás Gördülő csapágyazás 6 OT INDUSTRIES-DKG OT INDUSTRIES-DKG 7

5 KFT/A típusú tolózár KFT/A típusú tolózár Főbb jellemzők nem emelkedő orsós kivitel ház és nyak csavarkötéssel rögzítve záróeleme síklapú osztatlan zárónyelv ülés a ház fészekben lazán illesztve tömszelence cseréhez az orsó visszazárása biztosított áramlási irány tetszőleges KFT/A orsó visszazárás psi KFT/A ház és nyak tömítése saválló fésűs tömítőgyűrű tömszelence tömítése spirálrugós teflon tömítőgyűrű támasztógyűrűvel csatlakozása API Spec 6A szerinti 6B karima RJ tömítőgyűrűvel, vagy API LP menetes csatlakozás nyelv és ülés közötti tömítés PTFE tömítőgyűrű, külön rendelésre a nyelv és az ülés között fém a fém tömítés kérhető KFT/A menetes (karmantyús) KFT/A ülés tömítés (standard) KFT/A ülés tömítés (külön rendelésre psi) psi KFT/A Tervezés, kivitel Mérettartomány 2000; 3000; 5000 psi 2 1/16 7 1/16 Mérettartomány psi 2 1/16 4 1/16 Hőfoktartomány 60 C C Minőségellenőrzési szint PSL1 PSL3 Teljesítmény szint PR1; PR2 ház és nyak tömítése saválló BX jellegű tömítőgyűrű tömszelence tömítése kettős tömszelence tömítés spirálrugós teflon tömítőgyűrűkkel és támasztógyűrűkkel csatlakozása API Spec 6A szerinti 6BX karima tömítőgyűrűvel nyelv és ülés között fém a fémen tömítés API Spec 6A KFT/A tömszelence tömítés Anyagminőség API Spec. 6A anyagosztály AA BB CC DD EE FF N 0 Megnevezés Nyomás (psi) NACE MR 0175 előírásaival összhangban 1 Ház AISI F6a AISI (3) F6a (3) 2 Nyak AISI F6a AISI (3) F6a (3) 3 Ülésgyűrű Nyelv (3) (3) 5 Szegcsavar/Anya L7/2HM L7M/2HM 6 Tömítés AISI 304/AISI Orsó AISI AISI (3) 8 Tömszelence Speciális PTFE Jelölések: KFT/A kettős tömszelence tömítés (3) (6) (3) (6) 17-4PH (4) 1. Nikotrálva 2. MoS 2 bevonat 3. Max. 22 HRC 4. Max. 33 HRC 5. Speciális Break Free olaj 6. Stellit felhegesztés 8 OT INDUSTRIES-DKG OT INDUSTRIES-DKG 9

6 KFT/A típusú tolózár KFT/A típusú tolózár Alkatrészek Méretek 1. Kézikerék Üzemi nyomás Névleges furatméret d L karimás T H R L karmantyús API LP* Alátét 3. Csavar 4. Fedél anya 5. Fedél csavar 6. O-gyűrű /16 52,5 295, , /16 65,1 333, ,0 2 1/2 3 1/8 81,0 359, , /16 103,2 435, , /16 152,4 561, /16 52,5 371, , O-gyűrű 8. Csapágyház 9. Csapágy zsírzó /16 65,1 422, ,0 2 1/2 3 1/8 81,0 435, , /16 103,2 511, , /16 152,4 613, Rögzítő csavar 11. Osztott gyűrű 12. Tömszelence csavar 13. Csapágy 14. Támasztógyűrű /16 52,5 371, , /16 65,1 422, /8 81,0 473, /16 103,2 549, /16 152,4 737, /16 52, Spirálrugós tömítőgyűrű 16. Fedél /16 65, /16 77, Retesz 18. Orsó 4 1/16 103, *Más olajipari menettel is gyártható Orsóanya Zárónyelv 21. Ülés Hátsó tömítőgyűrű Ülés tömítőgyűrű 24. Vezetőlap Fedél tömítőgyűrű 26. Ház 27. Zsírzócsavar KFT/A KFT/A OT INDUSTRIES-DKG OT INDUSTRIES-DKG 11

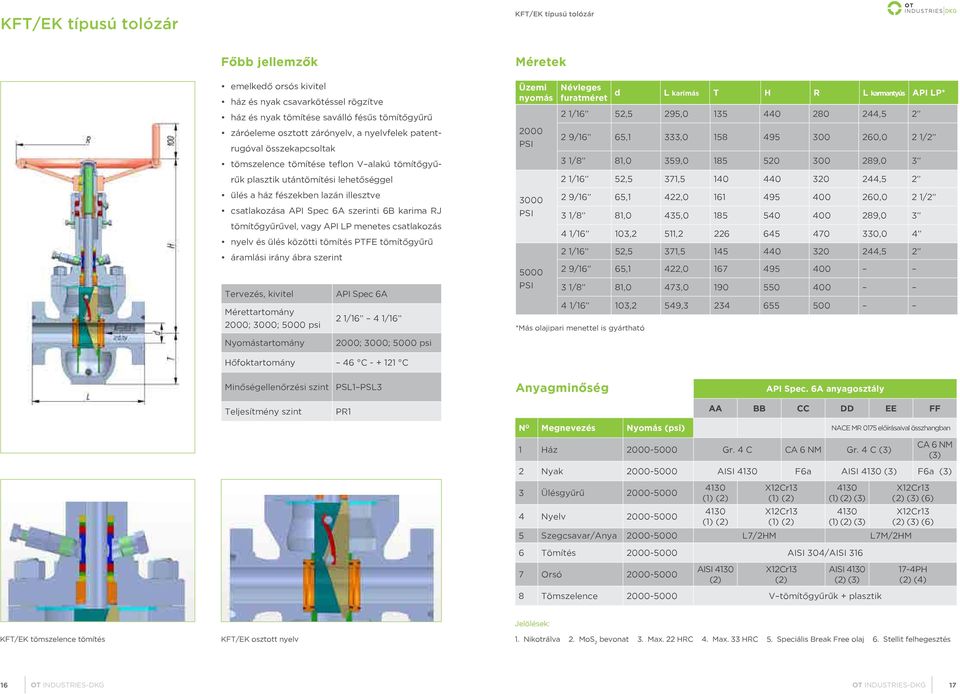

7 KFT/AK típusú tolózár KFT/AK típusú tolózár Főbb jellemzők Alkatrészek nem emelkedő orsós kivitel ház és nyak csavarkötéssel rögzítve ház és nyak tömítése saválló fésűs tömítőgyűrű 1. Kézikerék 2. Alátét záróeleme síklapú osztott zárónyelv, a nyelvfelek 3. Csavar patentrugóval összekapcsoltak tömszelence tömítése spirálrugós teflon tömítőgyűrű támasztógyűrűvel ülés a ház fészekben lazán illesztve csatlakozása API Spec 6A szerinti 6B karima Fedél anya 5. Fedél csavar 6. O-gyűrű 7. O-gyűrű RJ tömítőgyűrűvel, vagy API LP menetes 4 8. Csapágyház csatlakozás nyelv és ülés közötti tömítés PTFE tömítőgyűrű tömszelence cseréhez az orsó visszazárása biztosított áramlási irány ábra szerint Csapágy zsírzó 10. Rögzítő csavar 11. Osztott gyűrű 12. Tömszelence csavar KFT/AK Tervezés, kivitel API Spec 6A Mérettartomány 2000; 3000; 5000 psi 2 1/16 7 1/16 Nyomástartomány 2000; 3000; 5000 psi Hőfoktartomány 60 C C Minőségellenőrzési szint PSL1 PSL Csapágy 14. Támasztógyűrű 15. Spirálrugós tömítőgyűrű 16. Fedél 17. Retesz 18. Orsó 19. Orsóanya Teljesítmény szint PR1; PR Utazó nyelvfél Kapcsolt nyelvfél 22. Nyelv, rugó Rugótartó csap Ülés 25. Hátsó tömítőgyűrű Ülés tömítőgyűrű Vezetőlap 28. Fedél tömítőgyűrű 29. Ház KFT/AK osztott nyelv KFT/AK nyelvszerkezet felépítése 30. Zsírzócsavar 12 OT INDUSTRIES-DKG OT INDUSTRIES-DKG 13

8 KFT/AK típusú tolózár KFT/AK típusú tolózár Méretek Üzemi nyomás 2000 Névleges furatméret d L karimás T H R L karmantyús API LP* 2 1/16 52,5 295, , /16 65,1 333, ,0 2 1/2 3 1/8 81,0 359, , /16 103,2 435, , /16 152,4 561, /16 52,5 371, , /16 65,1 422, ,0 2 1/2 3 1/8 81,0 435, , /16 103,2 511, , /16 152,4 613, /16 52,5 371, , /16 65,1 422, /8 81,0 473, *Más olajipari 4 menettel 1/16 is gyártható 103,2 549, /16 152,4 737, Anyagminőség API Spec. 6A anyagosztály AA BB CC DD EE FF N 0 Megnevezés Nyomás (psi) NACE MR 0175 előírásaival összhangban 1 Ház AISI F6a AISI (3) F6a (3) 2 Nyak AISI F6a AISI (3) F6a (3) 3 Ülésgyűrű Nyelv (3) (3) 5 Szegcsavar/Anya L7/2HM L7M/2HM (3) (6) (3) (6) 6 Tömítés AISI 304/AISI Orsó AISI AISI (3) 8 Tömszelence Speciális PTFE 17-4PH (4) Jelölések: 1. Nikotrálva 2. MoS 2 bevonat 3. Max. 22 HRC 4. Max. 33 HRC 5. Speciális Break Free olaj 6. Stellit felhegesztés KFT/AK OT INDUSTRIES-DKG OT INDUSTRIES-DKG 15

9 KFT/EK típusú tolózár KFT/EK típusú tolózár Főbb jellemzők Méretek emelkedő orsós kivitel ház és nyak csavarkötéssel rögzítve ház és nyak tömítése saválló fésűs tömítőgyűrű záróeleme osztott zárónyelv, a nyelvfelek patentrugóval összekapcsoltak tömszelence tömítése teflon V alakú tömítőgyűrűk plasztik utántömítési lehetőséggel Üzemi nyomás 2000 Névleges furatméret d L karimás T H R L karmantyús API LP* 2 1/16 52,5 295, , /16 65,1 333, ,0 2 1/2 3 1/8 81,0 359, , /16 52,5 371, ,5 2 ülés a ház fészekben lazán illesztve csatlakozása API Spec 6A szerinti 6B karima RJ tömítőgyűrűvel, vagy API LP menetes csatlakozás nyelv és ülés közötti tömítés PTFE tömítőgyűrű áramlási irány ábra szerint Tervezés, kivitel API Spec 6A Mérettartomány 2 1/16 4 1/ ; 3000; 5000 psi /16 65,1 422, ,0 2 1/2 3 1/8 81,0 435, , /16 103,2 511, , /16 52,5 371, , /16 65,1 422, /8 81,0 473, /16 103,2 549, *Más olajipari menettel is gyártható Nyomástartomány 2000; 3000; 5000 psi Hőfoktartomány 46 C C Minőségellenőrzési szint PSL1 PSL3 Anyagminőség API Spec. 6A anyagosztály Teljesítmény szint PR1 AA BB CC DD EE FF N 0 Megnevezés Nyomás (psi) NACE MR 0175 előírásaival összhangban 1 Ház Gr. 4 C CA 6 NM Gr. 4 C (3) CA 6 NM (3) 2 Nyak AISI F6a AISI (3) F6a (3) 3 Ülésgyűrű Nyelv (3) (3) 5 Szegcsavar/Anya L7/2HM L7M/2HM 6 Tömítés AISI 304/AISI 316 (3) (6) (3) (6) 7 Orsó AISI AISI (3) 17-4PH (4) 8 Tömszelence V tömítőgyűrűk + plasztik KFT/EK tömszelence tömítés KFT/EK osztott nyelv Jelölések: 1. Nikotrálva 2. MoS 2 bevonat 3. Max. 22 HRC 4. Max. 33 HRC 5. Speciális Break Free olaj 6. Stellit felhegesztés 16 OT INDUSTRIES-DKG OT INDUSTRIES-DKG 17

10 K-KFT típusú tolózár kettős termelési szerelvényhez KFT/EK típusú tolózár A K KFT tolózár a két termelőcsőrakatos olaj és gáz kútfejek elzáró szerelvénye, melyek az API Spec 6A szabványnak megfelelő kivitelben (5 furatú peremes csatlakozással) készülnek. Főbb jellemzők Anyagminőség API Spec. 6A anyagosztály nem emelkedő és emelkedő orsós kivitel ház és nyak csavarkötéssel rögzítve ház és nyak tömítése saválló fésűs tömítőgyűrű záróeleme osztott zárónyelv, a nyelvfelek patentrugóval összekapcsoltak tömszelence tömítése spirálrugós teflon tömítőgyűrű támasztógyűrűvel ülés a ház fészekben lazán illesztve csatlakozása API Spec 6A szerinti 6B karima RJ AA BB CC DD EE FF N 0 Megnevezés Nyomás (psi) NACE MR 0175 előírásaival összhangban 1 Ház Gr. 4 C CA 6 NM Gr. 4 C (3) CA 6 NM (3) 2 Nyak AISI F6a AISI (3) F6a (3) 3 Ülésgyűrű Nyelv (3) (3) 5 Szegcsavar/Anya L7/2HM L7M/2HM (3) (6) (3) (6) tömítőgyűrűvel nyelv és ülés közötti tömítés PTFE tömítőgyűrű tömszelence cseréhez az orsó visszazárása biztosított 6 Tömítés AISI 304/AISI Orsó AISI AISI (3) 8 Tömszelence 2M-5M V tömítőgyűrűk + plasztik 17-4PH (4) Tervezés, kivitel Mérettartomány 2000; 3000; 5000 psi Nyomástartomány API Spec 6A 2 1/ ; 3000; 5000 psi Jelölések: 1. Nikotrálva 2. MoS 2 bevonat 3. Max. 22 HRC 4. Max. 33 HRC 5. Speciális Break Free olaj 6. Stellit felhegesztés Hőfoktartomány 46 C C Minőségellenőrzési szint PSL1-PSL3 Teljesítmény szint PR1 18 OT INDUSTRIES-DKG OT INDUSTRIES-DKG 19

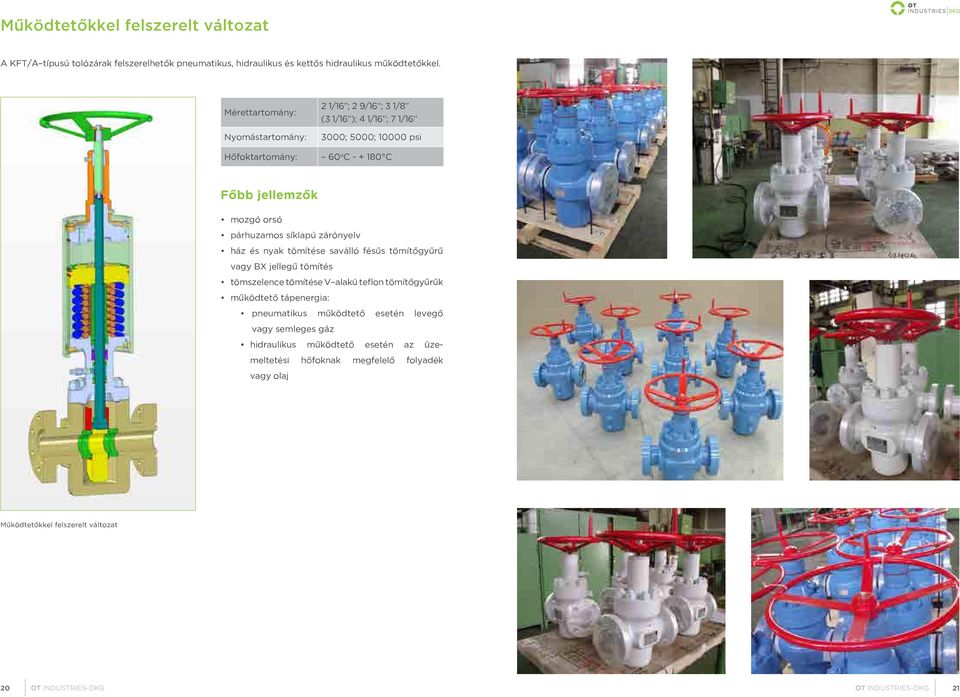

11 Működtetőkkel felszerelt változat A KFT/A típusú tolózárak felszerelhetők pneumatikus, hidraulikus és kettős hidraulikus működtetőkkel. Mérettartomány: Nyomástartomány: 2 1/16 ; 2 9/16 ; 3 1/8 (3 1/16 ); 4 1/16 ; 7 1/ ; 5000; psi Hőfoktartomány: 60 o C C Főbb jellemzők mozgó orsó párhuzamos síklapú zárónyelv ház és nyak tömítése saválló fésűs tömítőgyűrű vagy BX jellegű tömítés tömszelence tömítése V alakú teflon tömítőgyűrűk működtető tápenergia: pneumatikus működtető esetén levegő vagy semleges gáz hidraulikus működtető esetén az üzemeltetési hőfoknak megfelelő folyadék vagy olaj Működtetőkkel felszerelt változat 20 OT INDUSTRIES-DKG OT INDUSTRIES-DKG 21
