1 PHILIPS

2 Áttekintés papírtálca papíradagoló irattálca automatikus iratadagoló szkenner fedele előlap papírkiadó tálca A kijelzőn látható szimbólumok A kijelölt lehetőséget nyíl (») jelzi. Felbontás: f szöveg és grafika, % apró betűk és grafika, F fénykép. : fax továbbítása folyik. ; világít: faxok automatikus tárolása a memóriában, villog: a memóriában tárolt faxok vannak, nem világít: a tároló megtelt, vagy a faxok automatikus vétele kikapcsolva. A kijelző közepén látható négy nyíl (d) azt mutatja, hogy a tároló mennyire van tele.

3 Kezelőszervek M Kezelőszervek K Színes másolás Z Szkennelés PC-re w Súgó X Stop, viszszatérés a készenléti K Fekete-fehér másolás állapotba C Visszatérés az előző menübe; törles / Választás a lehetőségek között,kurzor mozgatása a kijelzőn OK Kijelölés nyugtázása v Ha ez a szimbólum villog, olvas sa el a kijelzőn látható üzenetet W Text2Fax küldése } telefonkönyv-bejegyzések megjelenítése L Újrahívás O Kontraszt & Körözvényfax fax küldése több készülékre f%f Felbontás Y Fax-küldés indítása vagy másolás indítása Szövegbillentyűzet Számbillentyűzet

4 Tartalomjegyzék Tartalomjegyzék Biztonság... 5 Üzembe helyezés... 6 A doboz tartalma...6 A készülék összeszerelése...6 A papír betöltése...7 Csatlakoztatások...7 További készülékek...7 Tápfeszültség...8 Az ország kijelölése...8 Patronok behelyezése...8 A patron beállítása...9 Az Ön neve és hívószáma...9 Dátum és óraidő...9 Csatlakoztatás a számítógéphez...9 A szoftver telepítése...10 Beállítások Dátum és óraidő...13 Az Ön neve és hívószáma...13 A súgó funkció...13 Hálózat típusa (Telefon-alközpont, PABX)...13 Ország és a kijelzés nyelve...13 További telefonkészülék...13 Telefonkönyv Név beírása...14 Lista beírása...14 Módosítás...14 Törlés...14 Nyomtatás...14 Másolás PC-re...14 Fax Fax küldése Y...16 Telefonkönyv }...17 Újrahívás L...17 Körözvényfax (broadcast) &...17 Felbontás f%f...17 Kontraszt O...17 Fax vétele...17 Fax-üzenetrögzítő...17 Jelentés nyomtatása...18 Késleltetett küldés...18 Faxlehívás (polling)...18 További telefonkészülék...18 Másolás Irat behelyezése...19 Standard másolás K...19 Kreatív másolás K...19 Szkennelés PC-re Irat behelyezése...21 Dokumentum feldolgozása...22 Text2Fax W Text2Fax küldése...23 Telefonkönyv }...23 Újrahívás L...23 Különleges beállítások.. 24 Beállítások listája...24 Fax-beállítások...24 Szkenner-beállítások...24 Nyomtató-beállítások...25 Tippek és trükkök Tintapatronok cseréje...25 A tinta mennyisége...27 Naplók...27 Parancsok...27 Lezárás...27 Ápolás és karbantartás...28 Függelék Funkciók...30 Műszaki beállítások...30 Műszaki adatok...31 Garancia...31 Szószedet

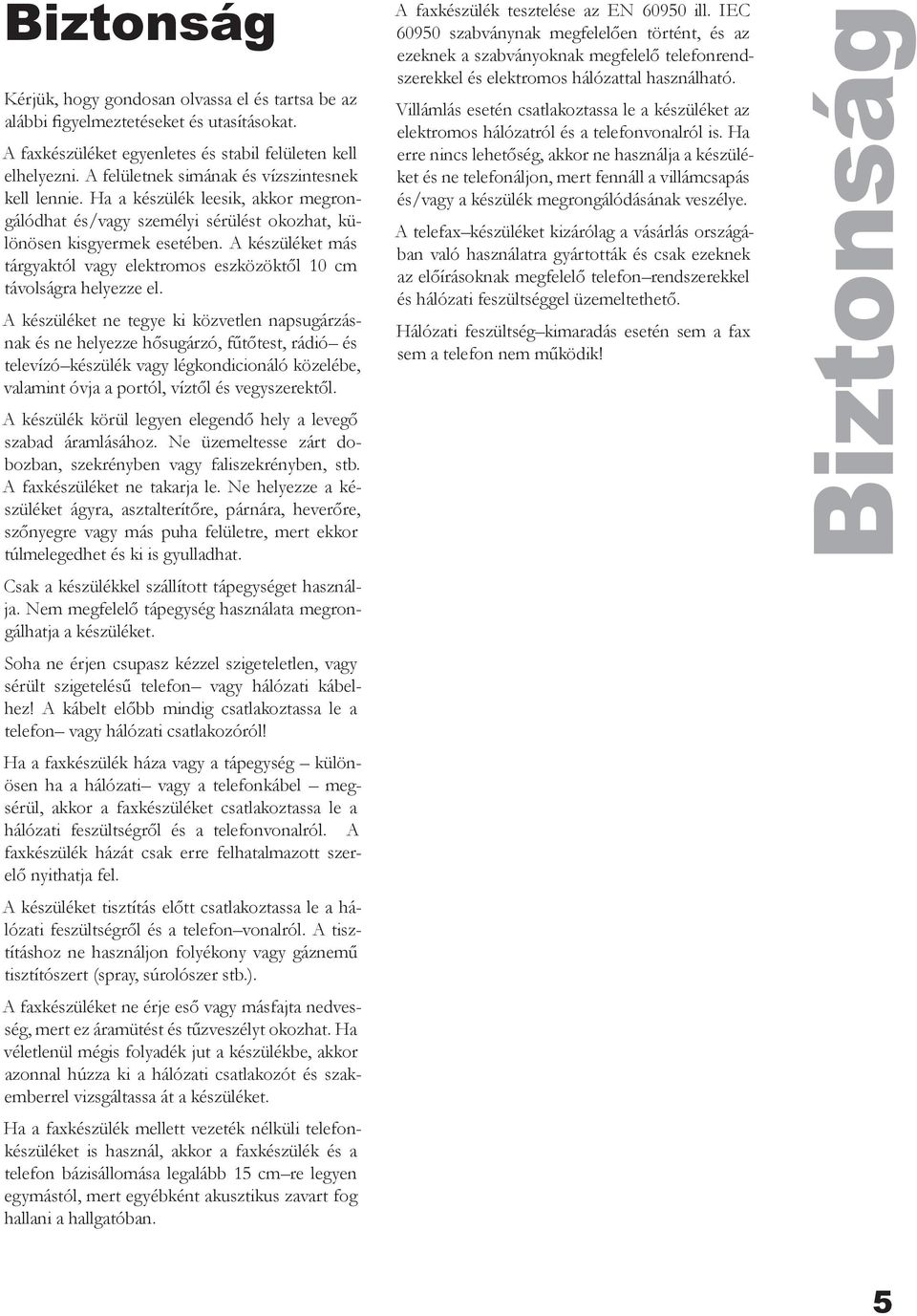

5 Biztonság Kérjük, hogy gondosan olvassa el és tartsa be az alábbi figyelmeztetéseket és utasításokat. A faxkészüléket egyenletes és stabil felületen kell elhelyezni. A felületnek simának és vízszintesnek kell lennie. Ha a készülék leesik, akkor megrongálódhat és/vagy személyi sérülést okozhat, különösen kisgyermek esetében. A készüléket más tárgyaktól vagy elektromos eszközöktől 10 cm távolságra helyezze el. A készüléket ne tegye ki közvetlen napsugárzásnak és ne helyezze hősugárzó, fűtőtest, rádió és televízó készülék vagy légkondicionáló közelébe, valamint óvja a portól, víztől és vegyszerektől. A készülék körül legyen elegendő hely a levegő szabad áramlásához. Ne üzemeltesse zárt dobozban, szekrényben vagy faliszekrényben, stb. A faxkészüléket ne takarja le. Ne helyezze a készüléket ágyra, asztalterítőre, párnára, heverőre, szőnyegre vagy más puha felületre, mert ekkor túlmelegedhet és ki is gyulladhat. Csak a készülékkel szállított tápegységet használja. Nem megfelelő tápegység használata megrongálhatja a készüléket. Soha ne érjen csupasz kézzel szigeteletlen, vagy sérült szigetelésű telefon vagy hálózati kábelhez! A kábelt előbb mindig csatlakoztassa le a telefon vagy hálózati csatlakozóról! Ha a faxkészülék háza vagy a tápegység különösen ha a hálózati vagy a telefonkábel megsérül, akkor a faxkészüléket csatlakoztassa le a hálózati feszültségről és a telefonvonalról. A faxkészülék házát csak erre felhatalmazott szerelő nyithatja fel. A készüléket tisztítás előtt csatlakoztassa le a hálózati feszültségről és a telefon vonalról. A tisztításhoz ne használjon folyékony vagy gáznemű tisztítószert (spray, súrolószer stb.). A faxkészüléket ne érje eső vagy másfajta nedvesség, mert ez áramütést és tűzveszélyt okozhat. Ha véletlenül mégis folyadék jut a készülékbe, akkor azonnal húzza ki a hálózati csatlakozót és szakemberrel vizsgáltassa át a készüléket. Ha a faxkészülék mellett vezeték nélküli telefonkészüléket is használ, akkor a faxkészülék és a telefon bázisállomása legalább 15 cm re legyen egymástól, mert egyébként akusztikus zavart fog hallani a hallgatóban. A faxkészülék tesztelése az EN ill. IEC szabványnak megfelelően történt, és az ezeknek a szabványoknak megfelelő telefonrendszerekkel és elektromos hálózattal használható. Villámlás esetén csatlakoztassa le a készüléket az elektromos hálózatról és a telefonvonalról is. Ha erre nincs lehetőség, akkor ne használja a készüléket és ne telefonáljon, mert fennáll a villámcsapás és/vagy a készülék megrongálódásának veszélye. A telefax készüléket kizárólag a vásárlás országában való használatra gyártották és csak ezeknek az előírásoknak megfelelő telefon rendszerekkel és hálózati feszültséggel üzemeltethető. Hálózati feszültség kimaradás esetén sem a fax sem a telefon nem működik! 5Biztonság

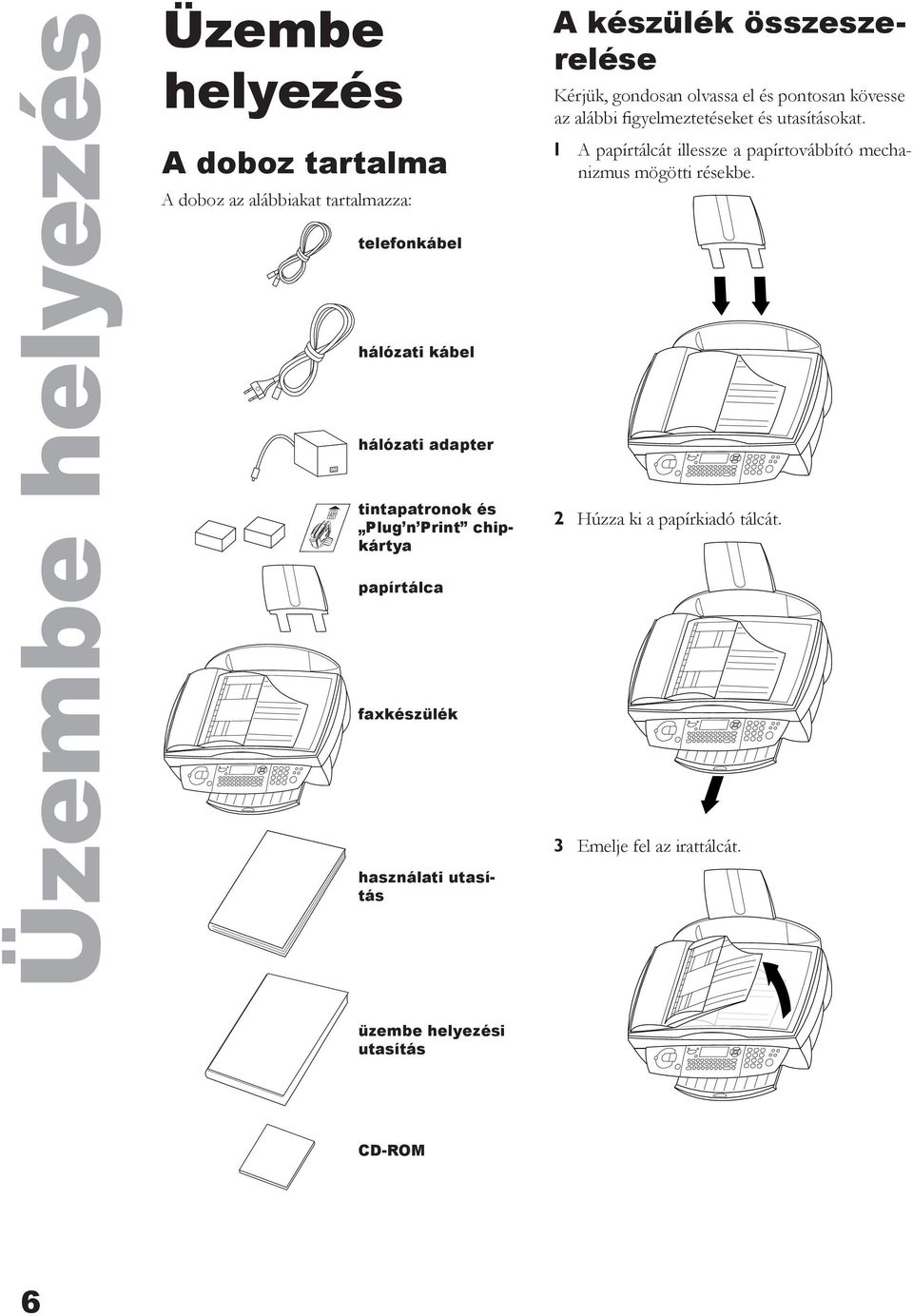

6 Üzembe helyezés Üzembe helyezés A doboz tartalma A doboz az alábbiakat tartalmazza: telefonkábel hálózati kábel hálózati adapter tintapatronok és Plug n Print chipkártya papírtálca faxkészülék használati utasítás A készülék összeszerelése Kérjük, gondosan olvassa el és pontosan kövesse az alábbi figyelmeztetéseket és utasításokat. 1 A papírtálcát illessze a papírtovábbító mechanizmus mögötti résekbe. 2 Húzza ki a papírkiadó tálcát. 3 Emelje fel az irattálcát. üzembe helyezési utasítás CD-ROM 6

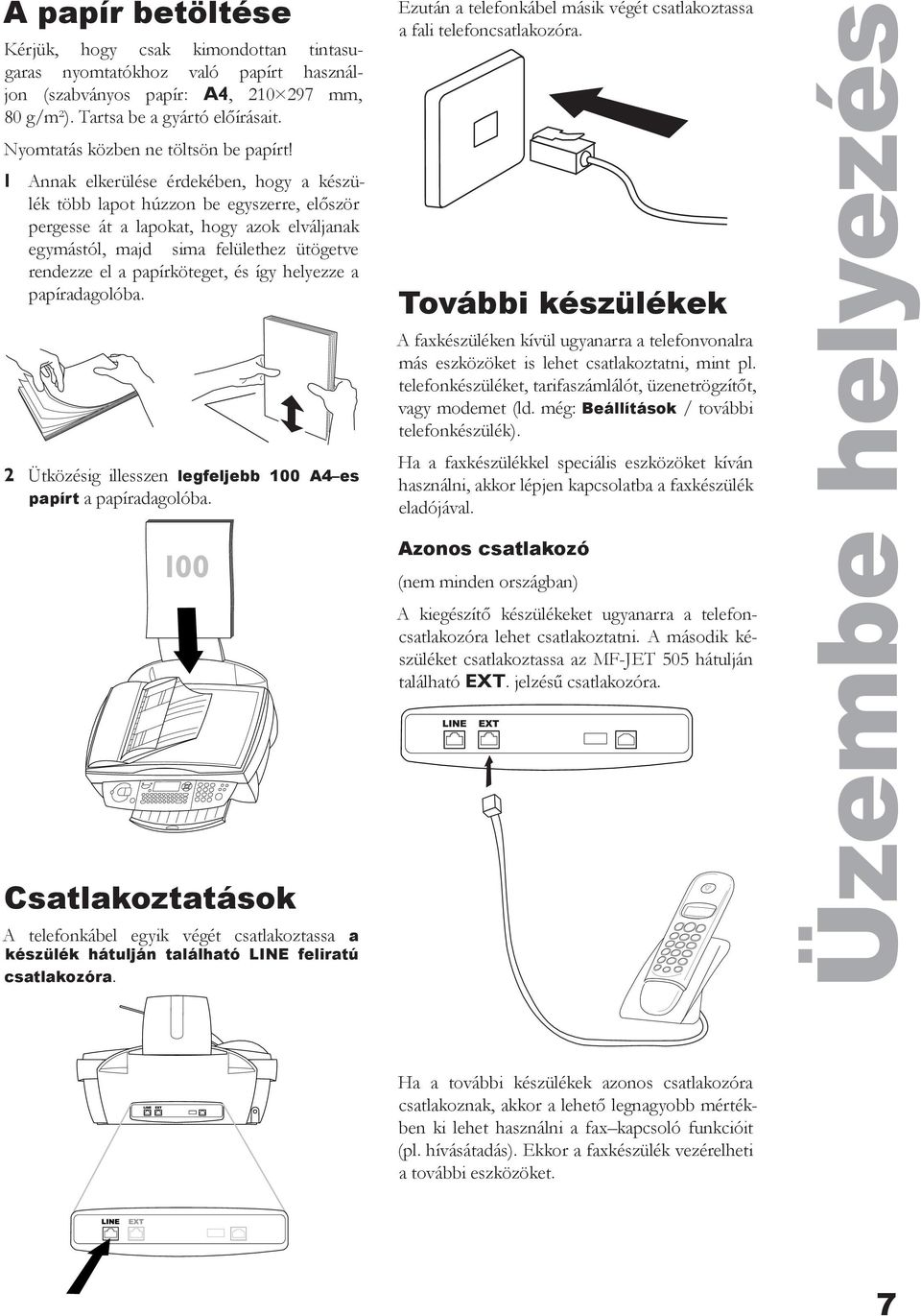

7 A papír betöltése Kérjük, hogy csak kimondottan tintasugaras nyomtatókhoz való papírt használjon (szabványos papír: A4, mm, 80 g/m²). Tartsa be a gyártó előírásait. Nyomtatás közben ne töltsön be papírt! 1 Annak elkerülése érdekében, hogy a készülék több lapot húzzon be egyszerre, először pergesse át a lapokat, hogy azok elváljanak egymástól, majd sima felülethez ütögetve rendezze el a papírköteget, és így helyezze a papíradagolóba. 2 Ütközésig illesszen legfeljebb 100 A4 es papírt a papíradagolóba. Csatlakoztatások A telefonkábel egyik végét csatlakoztassa a készülék hátulján található LINE feliratú csatlakozóra. Ezután a telefonkábel másik végét csatlakoztassa a fali telefoncsatlakozóra. További készülékek A faxkészüléken kívül ugyanarra a telefonvonalra más eszközöket is lehet csatlakoztatni, mint pl. telefonkészüléket, tarifaszámlálót, üzenetrögzítőt, vagy modemet (ld. még: Beállítások / további telefonkészülék). Ha a faxkészülékkel speciális eszközöket kíván használni, akkor lépjen kapcsolatba a faxkészülék eladójával. Azonos csatlakozó (nem minden országban) A kiegészítő készülékeket ugyanarra a telefoncsatlakozóra lehet csatlakoztatni. A második készüléket csatlakoztassa az MF-JET 505 hátulján található EXT. jelzésű csatlakozóra. Ha a további készülékek azonos csatlakozóra csatlakoznak, akkor a lehető legnagyobb mértékben ki lehet használni a fax kapcsoló funkcióit (pl. hívásátadás). Ekkor a faxkészülék vezérelheti a további eszközöket. 7Üzembe helyezés

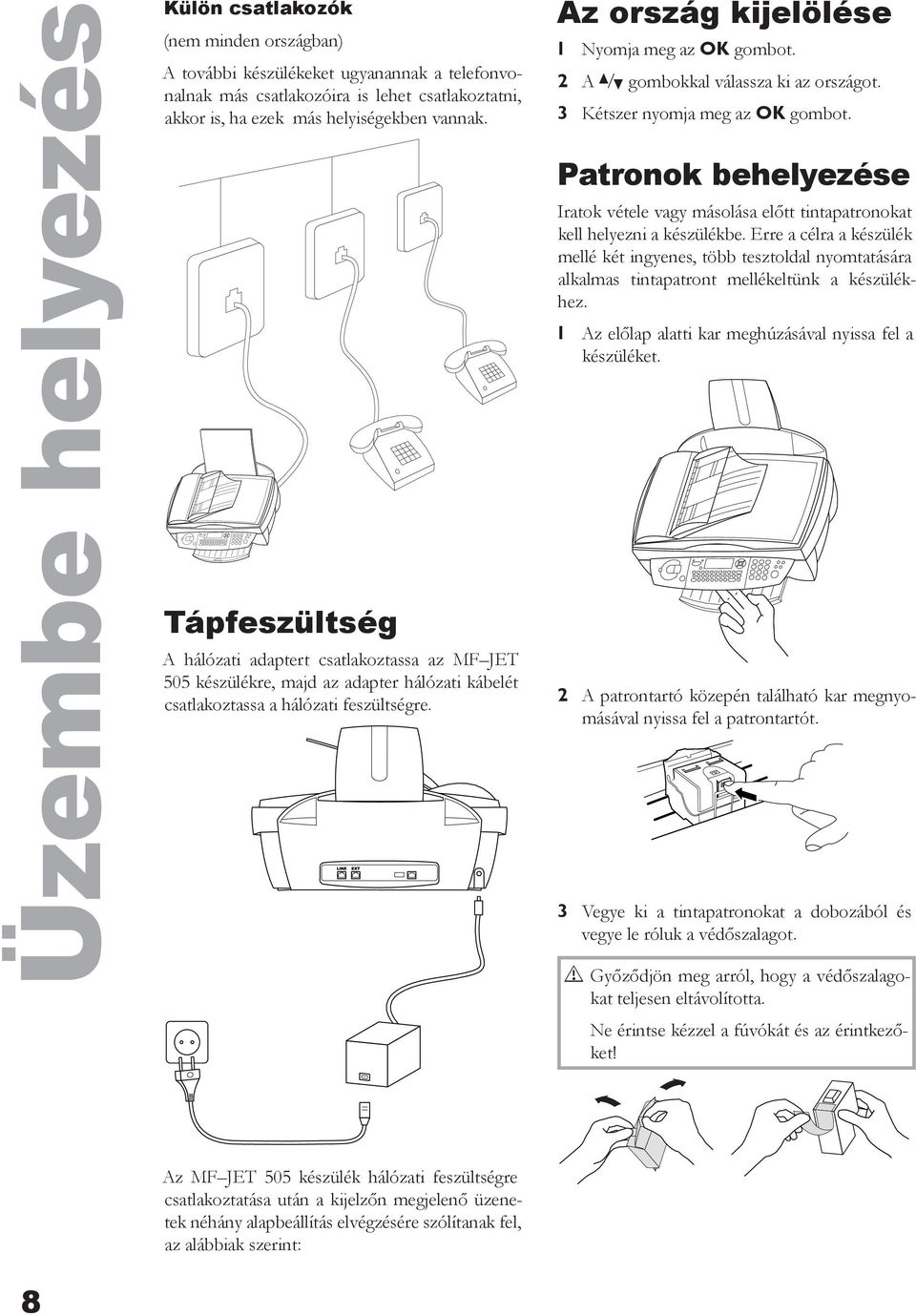

8 Üzembe helyezés Külön csatlakozók (nem minden országban) A további készülékeket ugyanannak a telefonvonalnak más csatlakozóira is lehet csatlakoztatni, akkor is, ha ezek más helyiségekben vannak. Tápfeszültség A hálózati adaptert csatlakoztassa az MF JET 505 készülékre, majd az adapter hálózati kábelét csatlakoztassa a hálózati feszültségre. Az ország kijelölése 1 Nyomja meg az OK gombot. 2 A / gombokkal válassza ki az országot. 3 Kétszer nyomja meg az OK gombot. Patronok behelyezése Iratok vétele vagy másolása előtt tintapatronokat kell helyezni a készülékbe. Erre a célra a készülék mellé két ingyenes, több tesztoldal nyomtatására alkalmas tintapatront mellékeltünk a készülékhez. 1 Az előlap alatti kar meghúzásával nyissa fel a készüléket. 2 A patrontartó közepén található kar megnyomásával nyissa fel a patrontartót. 3 Vegye ki a tintapatronokat a dobozából és vegye le róluk a védőszalagot. v Győződjön meg arról, hogy a védőszalagokat teljesen eltávolította. Ne érintse kézzel a fúvókát és az érintkezőket! 8 Az MF JET 505 készülék hálózati feszültségre csatlakoztatása után a kijelzőn megjelenő üzenetek néhány alapbeállítás elvégzésére szólítanak fel, az alábbiak szerint:

9 4 A fekete tintapatront helyezze a tartó jobb oldali részébe. 5 A színes tintapatront helyezze be a tartó bal oldali részébe úgy, hogy az érintkezők előre, az orra pedig lefelé nézzen. 6 Zárja vissza a patrontartót, amely egy kattanással ugrik a helyére. 7 Zárja be a készüléket. 8 A Plug n Print chipkártyát érintkezőivel felfelé helyezze az előlap alatti nyílásba. Ez a Plug n Print kártya szolgál a fekete és a színes patron feltöltésére is. 9 A patronok feltöltése eltarthat egy ideig, és csak akor fejeződik be, ha a kijelzőn a Action completed kijelzés jelenik meg. A Remove card kijelzés jelenik meg. Ugyanezzel a kártyával ismételje meg az eljárást a második patronnal is. A patron beállítása 1 A patronok első behelyezésekor a készülék a beállítás ellenőrzése céljából egy tesztoldalt nyomtat. ENTER VALUE A 2 Írja be azt az A értéket, amelynél a legtisztábban látható az ábra. 3 Nyomja meg az OK gombot. Ugyanezeket a lépéseket ismételje meg a B, C és D értékek esetében is. ENTER VALUE B Az Ön neve és hívószáma 1 Írja be a telefax számát (max. 20 számjegy) és nyomja meg az OK gombot (a plusz jel beírásához tartsa nyomva a CTRL gombot és nyomja meg a Q gombot; betűköz beírásához nyomja meg a _@ gombot. 2 A szövegbillentyűzeten írja be a nevét (max. 20 karakter). ( Plusz jel beírása: CTRL és Q, / jel beírása: CTRL és M). Nagybetűk írásához egyidejűleg nyomja meg a + és a kívánt gombot. Nyomja meg az OK gombot. Helytelenül beírt számjegyet vagy betűt a / és a C gombokkal lehet javítani. Dátum és óraidő Írja be a helyes dátumot és óraidőt és nyomja meg az OK gombot (pl május 12. délután 4:30 esetén: OK). Csatlakoztatás a számítógéphez v Először telepítse a szoftvert, és az MF JET 505 készüléket csak ezután, ill. az erre felszólító üzenet megjelenése után csatlakoztassa a PC re egy USB kábellel! Rendszerkövetelmények A PC szükséges legkisebb kiépítése a következő: Pentium processzor, 200 MHz, vagy újabb Windows 98/2000/ME/XP és 128 MB RAM 300 MB szabad hely a merevlemezen a szoftver telepítéséhez USB csatlakozó 9Üzembe helyezés

10 Üzembe helyezés A szoftver telepítése A szoftvercsomag tartalma: 1 MF Inkjet : ez telepíti a nyomtatót és a szkennert. 2 Photo Impression : szoftver: digitális fényképek kreatív feldolgozása és a nyomtatási minőség javítása. 3 Paper Port : a beszkennelt dokumentumok gyors megjelenítését és kezelését segítő program. 4 Acrobat Reader : PDF állományok megje lenítése és nyomtatása. v Először telepítse a szoftvert, és az MF JET készüléket csak ezután, ill. az erre felszólító üzenet megjelenése után csatlakoztassa a PC re egy USB kábellel! Windows XP: Ha azt a figyelmeztető üzenetet kapja, hogy a periféria nem felet meg a Windows Logo tesztnek, akkor válassza a Mégis folytatja ( Continue Anyway ) lehetőséget. Az Ön többfunkciós készülékét a PHILIPS tesztelte, és az teljes mértékben kompatibilis a Windows XP operációs rendszerrel. 1 A telepítő CD t helyezze a CD ROM meghajtóba. A telepítés automatikusan megkezdődik. (Ha a telepítő program nem indul el, akkor a Windows Explorer ben (intéző) keresse meg a CD ROM meghajtót és kattintson a LAUNCH.exe programra). 2 Az indító ablakban kattintson a Install products (Termékek telepítése) gombra. 3 Ha az összes programot telepíteni szeretné (szkenner, nyomtató, Photo Impression, Paper Port, Adobe Arcrobat Reader ), akkor kattintson a All products (Mind) gombra. 4 Ha csak egyes programokat szeretne telepíteni, kattintson a Advanced (Speciális) gombra. 5 A megfelelő terméket a hozzá tartozó gombra kattintva lehet kijelölni. A Photo Impression szoftver telepítése: 10

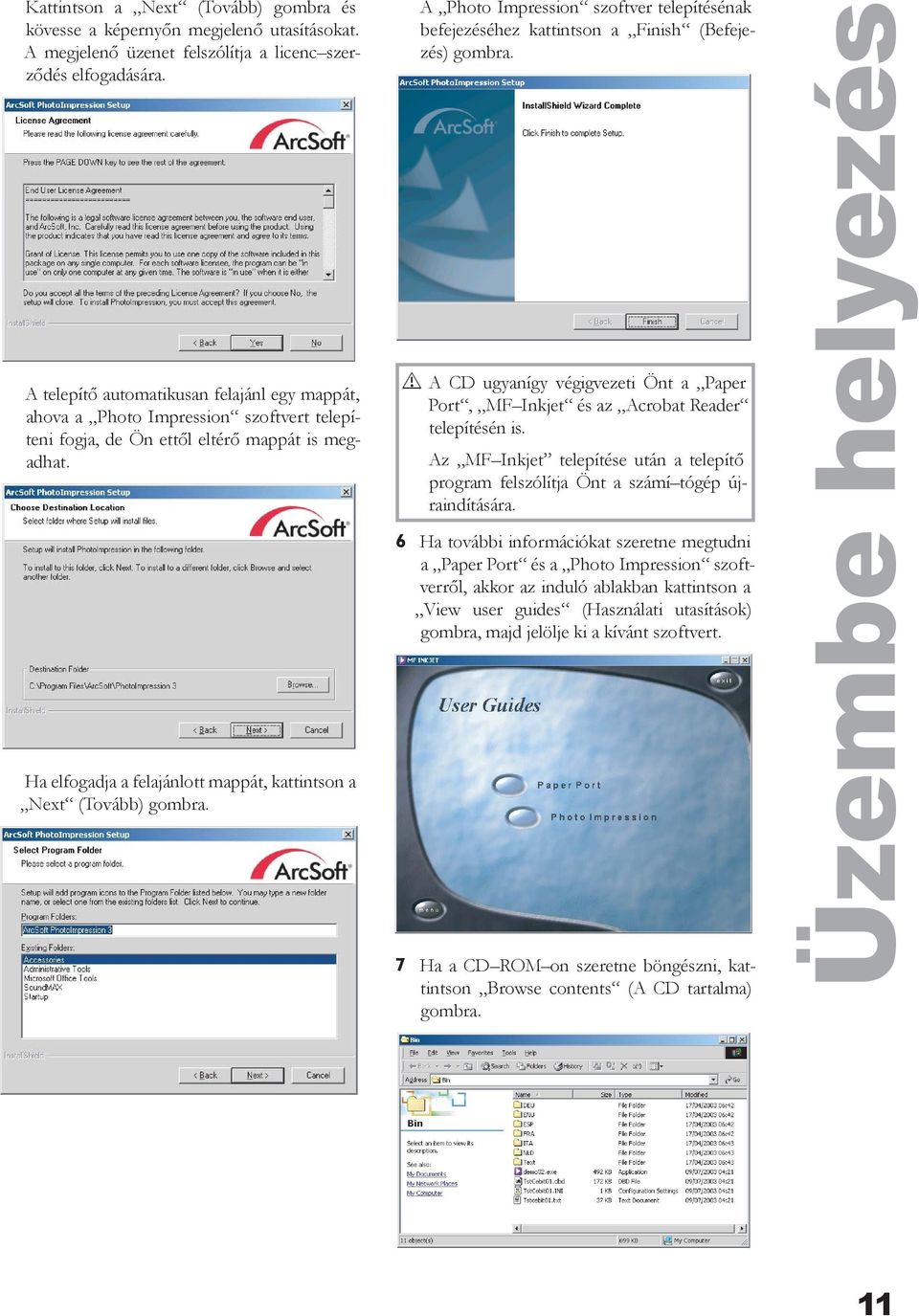

11 Kattintson a Next (Tovább) gombra és kövesse a képernyőn megjelenő utasításokat. A megjelenő üzenet felszólítja a licenc szerződés elfogadására. A telepítő automatikusan felajánl egy mappát, ahova a Photo Impression szoftvert telepíteni fogja, de Ön ettől eltérő mappát is megadhat. Ha elfogadja a felajánlott mappát, kattintson a Next (Tovább) gombra. A Photo Impression szoftver telepítésénak befejezéséhez kattintson a Finish (Befejezés) gombra. v A CD ugyanígy végigvezeti Önt a Paper Port, MF Inkjet és az Acrobat Reader telepítésén is. Az MF Inkjet telepítése után a telepítő program felszólítja Önt a számí tógép újraindítására. 6 Ha további információkat szeretne megtudni a Paper Port és a Photo Impression szoftverről, akkor az induló ablakban kattintson a View user guides (Használati utasítások) gombra, majd jelölje ki a kívánt szoftvert. 7 Ha a CD ROM on szeretne böngészni, kattintson Browse contents (A CD tartalma) gombra. 11Üzembe helyezés

12 Üzembe helyezés 8 Ha a már telepített programot szeretné törölni, az induló ablakban kattintson a Uninstall Products gombra. Ha az összes programot el szeretné távolítani, kattintson a All (Mind) gombra. Ha csak egyes szoftvereket szeretne eltávolítani, kattintson a Advanced (Speciális) gombra. Választhat a Repair (Program javítása) vagy az Remove (Eltávolítás) között. sa képernyőn megjelenő utasításokat. v A Menu (Menü) gombra kattintva bármikor visszatérhet az induló ablakba. 12

13 Beállítások Az M, 54 és OK gombok megnyomásával ki lehet nyomtatni a pillanatnyi beállítások listáját. A készenléti állapotba a X többszöri megnyomásával lehet visszatérni. Dátum és óraidő 1 Nyomja meg az M, 21 és OK gombot. 2 Írja be a dátumot és az időt, majd nyomja meg az OK gombot (pl május 12. délután 4:30 esetén: OK). Az Ön neve és hívószáma 1 Nyomja meg az M, 22 és OK gombot. 2 Írja be a telefax-számát (max. 20 számjegy)és nyomja meg az OK gombot (a plusz jelbeírásához tartsa nyomva a CTRL gombot ésnyomja meg a Q gombot; betűköz beírásáhoznyomja meg a _@ gombot. 3 A szövegbillentyűzeten írja be a nevét (max.20 karakter). ( Plusz jel beírása: CTRL és Q / jel beírása: CTRL és M). Nagybetűk írásához egyidejűleg nyomja meg a + és a kívánt gombot. Nyomja meg az OK gombot. Tévesen beírt karaktert a C gombbal lehet törölni. A súgó funkció Két másodpercig tartsa nyomva az w gombot. A készülék ezután kinyomtatja a legfontosabb funkciók használatának rövid leírását. Ezen a SÚGÓ oldalon azt is megtalálja, hogyan lehet kinyomtatni a készülék meghatározott funkcióira vonatkozó további SÚGÓ oldalait. Hálózat típusa (Telefon alközpont, PABX) Nagy cégek nagyon gyakran telefon alközpontot használnak. Ahhoz, hogy az alközponton keresztül a nyilvános telefonhálózatra lehessen csatlakozni, tárcsázni kell a fővonalkérés kódját. Az MF JET 505 készülékkel együtt normál telefonvonalra csatlakoztatott további telefonkészülék nem tévesztendő össze a telefon alközponttal! Ha az MF JET 505 készüléket telefon alközpontra (PABX) csatlakoztatja, akkor be lehet állítani a külső fővonalkérés kódját. 1 Nyomja meg az M, 251 és OK gombot. A / gombokkal válassza a PABX lehetőséget és nyomj ameg az OK gombot. 2 A / gombokkal válassza a 252»PREFIX funkciót és nyomja meg az OK gombot. Írja be a számjegyek számát és nyomja meg az OK gombot. v Induljon ki a leghosszabb belső (alközponti) hívószám hosszából, és adjon hozzá még egy számjegyet (pl., ha a belső hívószámok 4 számjegyűek, akkor a digitális fényképek kreatív feldolgozásához és a jobb nyomtatási minőség érdekében írjon be 5 öt). 3 Ezután írja be a külső fővonalkérő kódot. Ez általában 0. Nyomja meg az OK gombot. Ha a tárcsázott szám hosszabb, mint az alközponti belső hívőszámok, akkor a készülék automatikusan tárcsázza a fővonalkérő kódot is. Ország és a kijelzés nyelve Ezek a beállítások határozzák meg a kijelző nyelvét és a helyi telefonhálózati beállításokat. 1 Nyomja meg az M, 201 és OK gombot. A / gombokkal válassza ki az országot. Fontos, hogy azt az országot válassza, ahol a készüléket üzemelteti, mert a készüléknek alkalmazkodnia kell a helyi viszonyokhoz. Nyomja meg kétszer az OK gombot. 2 Más nyelv kijelöléséhez a / gombokkal válassza a 202»LANGUAGE funkciót és nyomja meg az OK gombot. A / gombokkal jelölje ki a nyelvet és nyomja meg az OK gombot. További telefonkészülék Ha ugyanarra a telefonvonalra másik telefonkészüléket is csatlakoztatott (ld. Üzembe helyezés / Csatlakoztatások), akkor be lehet állítani a beérkező hívás esetén hallható csengetések számát. 1 Nyomja meg az M, 2912 és OK gombot. 2 Változtassa meg az értéket (3, 4 vagy 5) és nyomja meg az OK gombot. 13Beállítások

14 Telefonkönyv Telefonkönyv Az Ön MF JET 505 készülékében egyedi bejegyzések, vagy listák alapján telefonkönyvet lehet létrehozni. A készülék legfeljebb 200 nevet és telefonszámot tárolhat. Több nevet összefogva csoportokat is létre lehet hozni. A nevek beírásakor a + gomb megnyomásával nagybetűt lehet írni (nyomja meg és tartsa nyomva a + gombot, és írja be a kívánt betűt). A CTRL gombot nyomva tartva speciális karaktereket lehet beírni (pl. CTRL és W együtt lenyomva kötőjel). A / gombokkal a szövegben lehet mozgatni a kurzort, a \ gombbal törölni lehet az előző karaktert. Név beírása Minden telefonkönyv bejegyzésben a nevet és a hívószámot kell eltárolni. 1 Nyomja meg az M, 11 és OK gombot. Írja be a nevet és nyomja meg az OK gombot. Írja be a fax számot és nyomja meg az OK gombot. 2 Az MF JET 505 készülék automatikusan megszámozza a telefonkönyv bejegyzést. A szám megváltoztatásához írja be a kívánt számot, majd nyomja meg az OK gombot. 3 A / gombokkal válassza a W.ASSOC.KEY lehetőséget, ha ennek a hívószámnak a gyors eléréséhez gyorshívó gombot (betű) kíván rendelni. Nyomja meg az OK gombot. 4 Ha szükséges, válassza meg a fax küldésének átviteli sebességét. Jó minőségű vonal esetén a megfelelő sebesség a legnagyobb sebesség. Nyomja meg az OK gombot. Lista beírása A telefonkönyv több bejegyzését csoportba lehet foglalni, így egyszerre több személynek lehet faxot küldeni. 1 Nyomja meg az M, 12 és az OK gombot. Írja be a listára felvenni kívánt nevet és nyomja meg az OK gombot. 2 Nyomjon meg egy rövidített hívószámot, vagy a / és OK gombokkal válassza ki a listához adandó bejegyzéseket. Nyomja meg az OK gombot. 3 A lista azonosító (ID) száma automatikusan megjelenik a kijelzőn. A szám ekkor megváltoztatható. A művelet végén nyomja meg az OK gombot. Módosítás 1 Nyomja meg az M, 13 és OK gombot. 2 A telefonkönyv bejegyzések betűrendben je lennek meg. A / gombokkal válassza ki a módosítani kívánt bejegyzést vagy listát. 3 Végezze el a módosítást és minden lépés után nyomja meg az OK gombot. Törlés 1 Nyomja meg az M, 14 és OK gombot. 2 A telefonkönyv bejegyzések betűrendben je lennek meg. A / gombokkal válassza ki a törölni kívánt bejegyzést vagy listát. 3 Nyomja meg az OK gombot. 4 Még egyszer nyomja meg az OK gombot. Nyomtatás Nyomja meg az M, 15 és OK gombot. Ekkor a telefonkönyv bejegyzések betűrendben nyomtatódnak ki. Másolás PC re Ha az MF JET 505 készüléket számítógéphez csatlakoztatta, akkor a telefonkönyvet a PC re lehet másolni és ott szerkeszteni lehet. A PC képernyőjén kattintson a Start > Programs > MF Inkjet > Directory menüpontra. Az ablak alján megjelenő ikonokra kattintva a telefonkönyvet a faxkészülékről a PC re, ill. a PC ről a faxkészülékre lehet másolni. 14

15 Az Entry beviteli ablakban további, speciális megjegyzéseket lehet beírni. A List beviteli ablakban listákat lehet szerkeszteni. 15Telefonkönyv

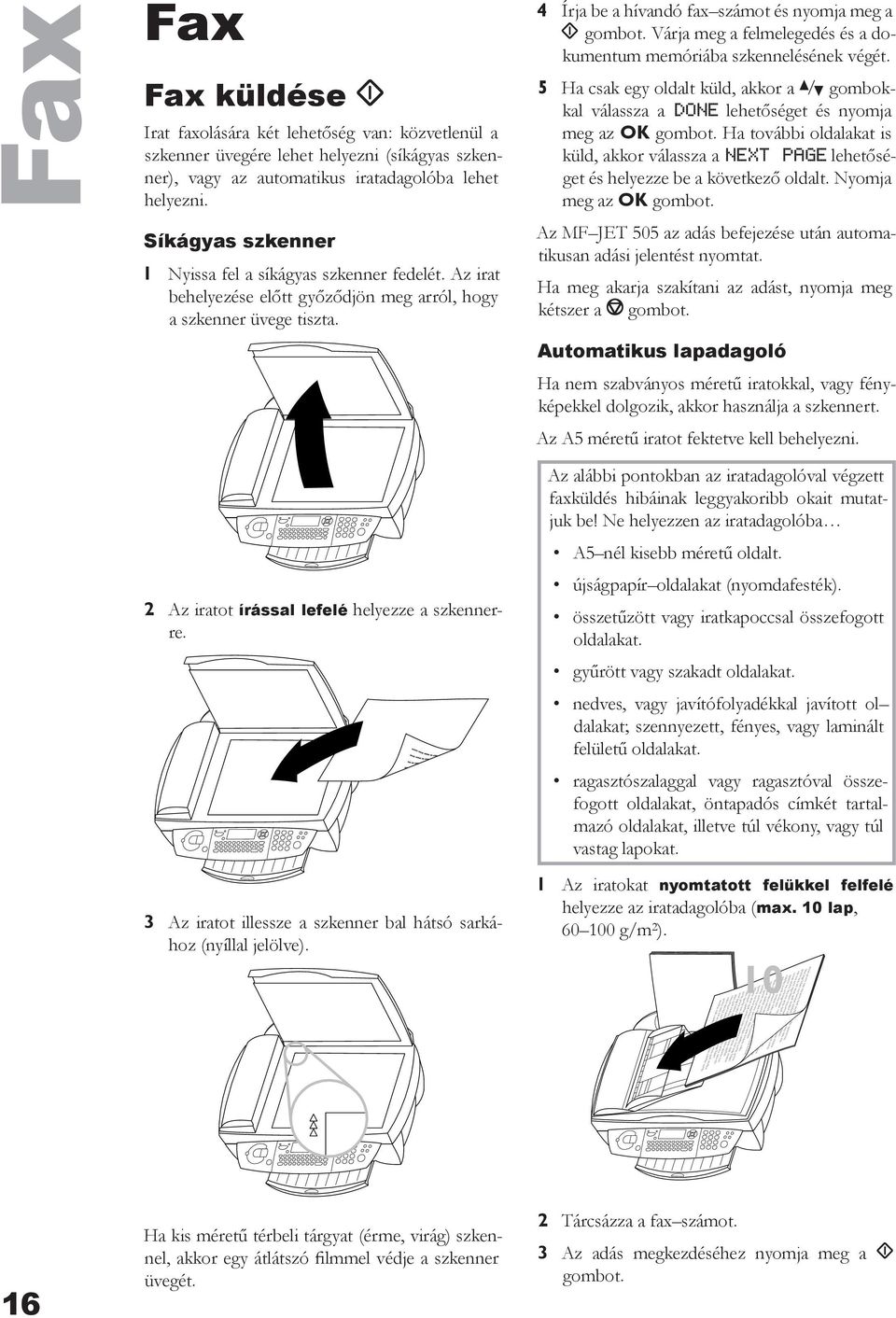

16 Fax Fax Fax küldése Y Irat faxolására két lehetőség van: közvetlenül a szkenner üvegére lehet helyezni (síkágyas szkenner), vagy az automatikus iratadagolóba lehet helyezni. Síkágyas szkenner 1 Nyissa fel a síkágyas szkenner fedelét. Az irat behelyezése előtt győződjön meg arról, hogy a szkenner üvege tiszta. 4 Írja be a hívandó fax számot és nyomja meg a Y gombot. Várja meg a felmelegedés és a dokumentum memóriába szkennelésének végét. 5 Ha csak egy oldalt küld, akkor a / gombokkal válassza a DONE lehetőséget és nyomja meg az OK gombot. Ha további oldalakat is küld, akkor válassza a NEXT PAGE lehetőséget és helyezze be a következő oldalt. Nyomja meg az OK gombot. Az MF JET 505 az adás befejezése után automatikusan adási jelentést nyomtat. Ha meg akarja szakítani az adást, nyomja meg kétszer a X gombot. Automatikus lapadagoló Ha nem szabványos méretű iratokkal, vagy fényképekkel dolgozik, akkor használja a szkennert. Az A5 méretű iratot fektetve kell behelyezni. 2 Az iratot írással lefelé helyezze a szkennerre. 3 Az iratot illessze a szkenner bal hátsó sarkához (nyíllal jelölve). Az alábbi pontokban az iratadagolóval végzett faxküldés hibáinak leggyakoribb okait mutatjuk be! Ne helyezzen az iratadagolóba A5 nél kisebb méretű oldalt. újságpapír oldalakat (nyomdafesték). összetűzött vagy iratkapoccsal összefogott oldalakat. gyűrött vagy szakadt oldalakat. nedves, vagy javítófolyadékkal javított ol dalakat; szennyezett, fényes, vagy laminált felületű oldalakat. ragasztószalaggal vagy ragasztóval összefogott oldalakat, öntapadós címkét tartalmazó oldalakat, illetve túl vékony, vagy túl vastag lapokat. 1 Az iratokat nyomtatott felükkel felfelé helyezze az iratadagolóba (max. 10 lap, g/m 2 ). aurea prima sata sata est est ætas ætas quæ quæ vindice nu nu lo sponte sua sine lege fidem rectumque colebat aurea prima sata est prima ætas sata quæ est vindice ætas quæ nu lovindice sponte nu sua lo sine spo lege fidem nte rectumque sua sine lege colebat fidem aurea rectumque prima sata colebat est ætas quæ vindice aurea nu lo prima sponte sata sua est sine ætas lege quæ fidem vindice rectumque nu lo colebat aurea sponte prima sua sata sine lege fidem rectumque colebat est ætas aurea quæ prima vindice sata nu lo sponte sua sine lege fidem est rectumque ætas quæ vindice colebat nu aurea lo sponte prima sata sua sine est ætas lege quæ vindice fidem nu lo rectumque sponte sua colebat sine lege aurea fidem prima rectumque sata est colebat aurea ætas prima quæ sata vindice est ætas nu lo quæ sponte vindice sua nu sine lolege sponte fidem sua sine lege rectumque fidem rectumque colebat aurea prima sata est ætas quæ vindice nu colebat lo sponte aurea sua sine prima lege sata fidem est ætas rectumque quæ vindice nu lo colebat sponte aurea sua sine prima lege sata fidem est rectumque ætas quæ vindice colebat nu aurea lo prima sponte sata est sua ætas sine quæ lege vindice fidem rectumque nu lo sponte colebat sua sine aurea lege prima fidem sata rectumque est ætas quæ colebat vindice aurea nu prima lo sponte sata est suaætas sine lege quæ fidem vindice rectumque nu lo sponte colebat sua sine aurea prima fidem sata rectumque est ætas quæ colebat vindice nu aurea lo sponte prima sua sata sine estlege ætas fidem quærectumque vindice nu lo colebat sponte sua aurea sine prima lege fidem sata est rectumque ætas quæ colebat vindiceaurea nu lo prima sponte sata sua est sine ætas lege quæ fidem vindice rectumque nu lo sponte colebat suaurea sine prima lege fidem sata est ætas rectumque quæ vindice colebat nu loaurea sponte prima sua sata sine est lege ætas fidem quæ vindice rectumque nu lo sponte colebat sua sine aurea lege prima fidem sata rectumque est ætas quæ colebat vindice aurea nu prima lo sponte sata sua est sine lege quæ fidem rectumque colebat aurea prima vindice sata nu est loætas sponte quæ sua sine lege fidem rectumque vindice colebat nu aurea l colebat aurea Ha kis méretű térbeli tárgyat (érme, virág) szkennel, akkor egy átlátszó filmmel védje a szkenner üvegét. 2 Tárcsázza a fax számot. 3 Az adás megkezdéséhez nyomja meg a Y gombot.

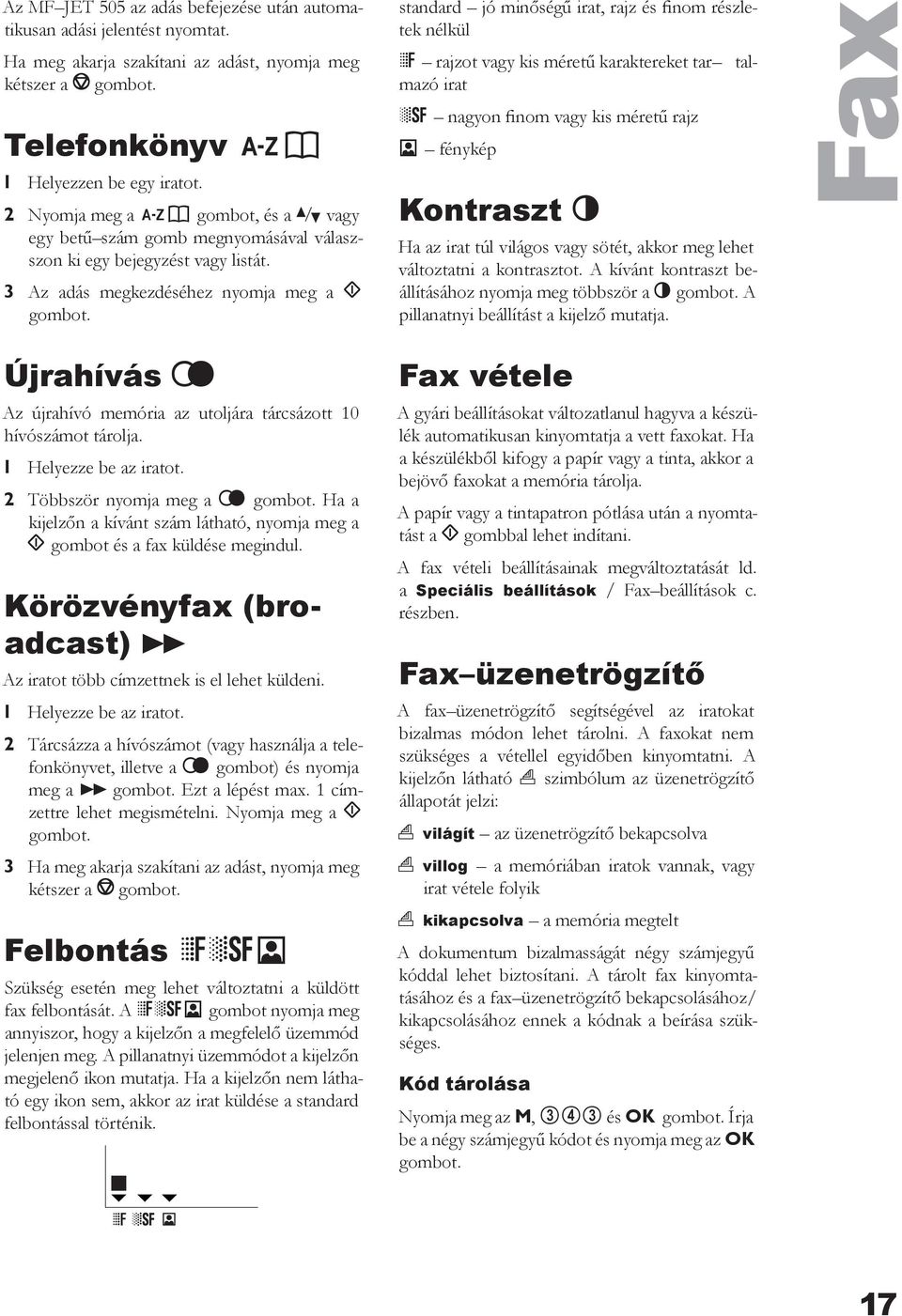

17 Az MF JET 505 az adás befejezése után automatikusan adási jelentést nyomtat. Ha meg akarja szakítani az adást, nyomja meg kétszer a X gombot. Telefonkönyv } 1 Helyezzen be egy iratot. 2 Nyomja meg a } gombot, és a / vagy egy betű szám gomb megnyomásával válaszszon ki egy bejegyzést vagy listát. 3 Az adás megkezdéséhez nyomja meg a Y gombot. Újrahívás L Az újrahívó memória az utoljára tárcsázott 10 hívószámot tárolja. 1 Helyezze be az iratot. 2 Többször nyomja meg a L gombot. Ha a kijelzőn a kívánt szám látható, nyomja meg a Y gombot és a fax küldése megindul. Körözvényfax ( broadcast) & Az iratot több címzettnek is el lehet küldeni. 1 Helyezze be az iratot. 2 Tárcsázza a hívószámot (vagy használja a telefonkönyvet, illetve a L gombot) és nyomja meg a & gombot. Ezt a lépést max. 1 címzettre lehet megismételni. Nyomja meg a Y gombot. 3 Ha meg akarja szakítani az adást, nyomja meg kétszer a X gombot. Felbontás f%f Szükség esetén meg lehet változtatni a küldött fax felbontását. A f%f gombot nyomja meg annyiszor, hogy a kijelzőn a megfelelő üzemmód jelenjen meg. A pillanatnyi üzemmódot a kijelzőn megjelenő ikon mutatja. Ha a kijelzőn nem látható egy ikon sem, akkor az irat küldése a standard felbontással történik. standard jó minőségű irat, rajz és finom részletek nélkül f rajzot vagy kis méretű karaktereket tar talmazó irat % nagyon finom vagy kis méretű rajz F fénykép Kontraszt O Ha az irat túl világos vagy sötét, akkor meg lehet változtatni a kontrasztot. A kívánt kontraszt beállításához nyomja meg többször a O gombot. A pillanatnyi beállítást a kijelző mutatja. Fax vétele A gyári beállításokat változatlanul hagyva a készülék automatikusan kinyomtatja a vett faxokat. Ha a készülékből kifogy a papír vagy a tinta, akkor a bejövő faxokat a memória tárolja. A papír vagy a tintapatron pótlása után a nyomtatást a Y gombbal lehet indítani. A fax vételi beállításainak megváltoztatását ld. a Speciális beállítások / Fax beállítások c. részben. Fax üzenetrögzítő A fax üzenetrögzítő segítségével az iratokat bizalmas módon lehet tárolni. A faxokat nem szükséges a vétellel egyidőben kinyomtatni. A kijelzőn látható ; szimbólum az üzenetrögzítő állapotát jelzi: ; világít az üzenetrögzítő bekapcsolva ; villog a memóriában iratok vannak, vagy irat vétele folyik ; kikapcsolva a memória megtelt A dokumentum bizalmasságát négy számjegyű kóddal lehet biztosítani. A tárolt fax kinyomtatásához és a fax üzenetrögzítő bekapcsolásához/ kikapcsolásához ennek a kódnak a beírása szükséges. Kód tárolása Nyomja meg az M, 343 és OK gombot. Írja be a négy számjegyű kódot és nyomja meg az OK gombot. 17Fax

18 Fax Bekapcsolás/kikapcsolás Nyomja meg az M, 342 és OK gombot. Ha a hozzáférési kódot már eltárolta, akkor írja be a kódot és nyomja meg az OK gombot. A / gombokkal válassza a WITH (bekapcsolva) vagy a WITHOUT (kikapcsolva) lehetőséget és nyomja meg az OK gombot. Fax üzenetek nyomtatása Nyomja meg az M, 341 és OK gombot. Ha a hozzáférési kódot már eltárolta, akkor írja be a kódot és nyomja meg az OK gombot. A vett és memóriában tárolt faxok kinyomtatódnak és törlődnek a memóriából. Jelentés nyomtatása Az MF JET 505 készülék minden irat elküldése után adási jelentést nyomtathat. Így Ön nyugtázást kaphat minden elküldött fax vételéről. 1 Nyomja meg az M, 231 és OK gombot. Válasszon az alábbi lehetőségek közül: WITH Jelentés nyomtatása minden sikeres küldés, vagy teljes megszakadás esetén. WITHOUT Nincs jelentés; a készülék azonban minden megtörtént adást a naplóban rögzít (ld. Tippek és Trükkök / Naplók). ALWAYS Jelentés nyomtatása minden adás után. ON ERROR Jelentés nyomtatása csak hibás vagy sikeretlen adás után. 2 Nyomja meg az OK gombot. Késleltetett küldés 1 Nyomja meg az M, 31 és OK gombot. 2 Írja be a fax hívószámot és nyomja meg az OK gombot. 3 Írja be a fax kívánt küldési időpontját (24 órán belül), pl. délután 5:30 esetén: Nyomja meg az OK gombot. 4 Állítsa be a kontrasztot és végezze el az égyéb beállításokat, és minden beírás után nyomj ameg az OK gombot. Faxlehívás ( polling) A funkció segítségével másik faxkészüléken adásra előkészített faxokat lehet lehívni. Ilyen faxok lehívását az Ön készülékéről is negedélyezheti. Faxlehívás 1 Nyomja meg az M, 32 és OK gombot. 2 Írja be a lekérdezési hívószámot és nyomja meg a Y gombot. Késleltetett lehívás 1 Nyomja meg az M, 32 és OK gombot. 2 Írja be a lekérdezési hívószámot és nyomja meg az OK gombot. 3 Írja be a lehívás kívánt időpontját (pl. délután 5:30 esetén: 17 30) és nyomja meg a Y gombot. Lehívható fax adása Az MF JET 505 készülékbe bekészített iratot egy vagy több hívó számára lehívhatóvá teheti, akik ezt a készülék faxlehívó (polling) funkciójával hívhatják le. 1 Tegye az iratot az iratadagolóba. 2 Nyomja meg az M, 33 és OK gombot. 3 A / gombbal válasszon a két lehetőség kö zül: SIMPLE az iratot csak egyszer lehet továbbítani (a memóriából vagy az iratadagolóból). Nyomja meg az OK gombot. MULTIPLE az iratot tetszőleges alkalommal lehet lehívni (a memóriából). Nyomja meg az OK gombot. 4 Szükség esetén állítsa be a kontrasztot és nyomja meg az OK gombot. 5 Írja be a lapok számát és nyomja meg az OK gombot. További telefonkészülék Az MF JET 505 készülékkel együtt, azonos telefonvonalra további telefonkészüléket vagy vezeték nélküli telefont lehet csatlakoztatni. Beérkező hívás esetén néhányszor a második telefonkészülék csenget, majd a a készülék fax vételre kapcsol át. Ha szükséges, akor a csengetések számát meg lehet változtatni (ld. Beállítások / További telefonkészülék). 18

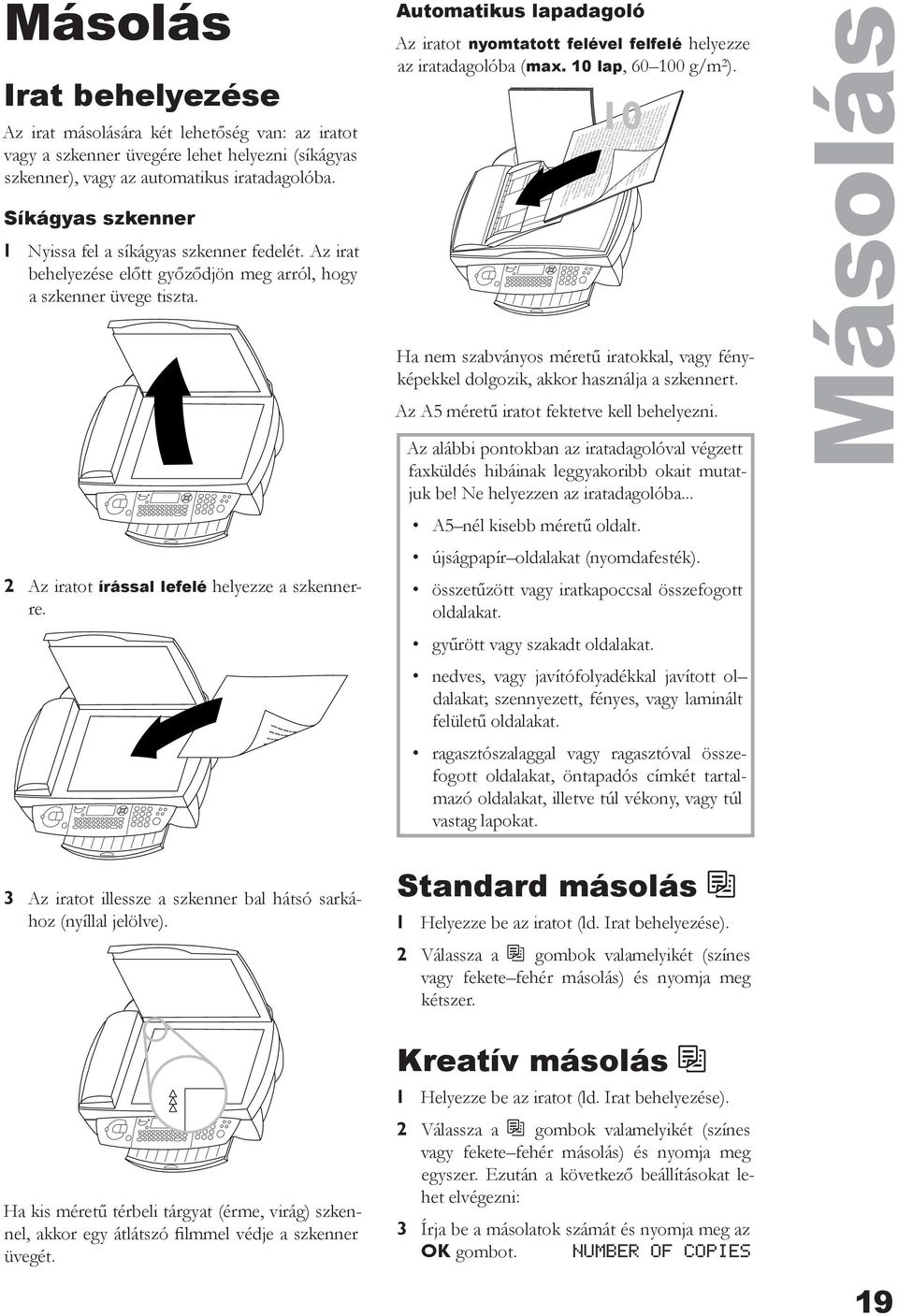

19 Másolás Irat behelyezése Az irat másolására két lehetőség van: az iratot vagy a szkenner üvegére lehet helyezni (síkágyas szkenner), vagy az automatikus iratadagolóba. Síkágyas szkenner 1 Nyissa fel a síkágyas szkenner fedelét. Az irat behelyezése előtt győződjön meg arról, hogy a szkenner üvege tiszta. 2 Az iratot írással lefelé helyezze a szkennerre. 3 Az iratot illessze a szkenner bal hátsó sarkához (nyíllal jelölve). Ha kis méretű térbeli tárgyat (érme, virág) szkennel, akkor egy átlátszó filmmel védje a szkenner üvegét. Automatikus lapadagoló Az iratot nyomtatott felével felfelé helyezze az iratadagolóba (max. 10 lap, g/m 2 ). aurea prima sata sata est est ætas ætas quæ quæ vindice nu nu lo sponte sua sine lege fidem rectumque colebat aurea prima sata est prima ætas sata quæ est vindice ætas quæ nu lovindice sponte nu sua lo sine spo lege fidem nte rectumque sua sine lege colebat fidem aurea rectumque prima sata colebat est ætas quæ vindice aurea nu lo prima sponte sata sua est sine ætas lege quæ fidem vindice rectumque nu lo colebat aurea sponte prima sua sata sine lege fidem rectumque colebat est ætas aurea quæ prima vindice sata nu lo sponte sua sine lege fidem est rectumque ætas quæ vindice colebat nu aurea lo sponte prima sata sua sine est ætas lege quæ vindice fidem nu lo rectumque sponte sua colebat sine lege aurea fidem prima rectumque sata est colebat aurea ætas prima quæ sata vindice est ætas nu lo quæ sponte vindice sua nu sine lolege sponte fidem sua sine lege rectumque fidem rectumque colebat aurea prima sata est ætas quæ vindice nu colebat lo sponte aurea sua sine prima lege sata fidem est ætas rectumque quæ vindice nullo colebat sponte aurea sua sine prima lege sata fidem est rectumque ætas quæ vindice colebat nu aurea lo prima sponte sata est sua ætas sine quæ lege vindice fidem rectumque nu lo sponte colebat sua sine aurea lege prima fidem sata rectumque est ætas quæ colebat vindice aurea nu prima lo sponte sata est suaætas sine lege quæ fidem vindice rectumque nu lo sponte colebat sua sine aurea prima fidem sata rectumque est ætas quæ colebat vindice nu aurea lo sponte prima sua sata sine estlege ætas fidem quærectumque vindice nu lo colebat sponte sua aurea sine prima lege fidem sata est rectumque ætas quæ colebat vindice nu lo prima sponte sata sua est sine ætas lege quæ fidem vindice rectumque nu lo sponte colebat suaurea sine prima lege fidem sata est ætas rectumque quæ vindice colebat nu loaurea sponte prima sua sata sineest lege ætas fidem quæ vindice rectumque nu lo sponte colebat sua sine aurea lege prima fidem sata rectumque est ætas quæ colebat vindice aurea nu prima lo sponte sata sua est sine lege quæ fidem rectumque colebat aurea prima vindice satanu est loætas sponte quæ sua sine lege fidem rectumque vindice colebat nu aurea l colebat aurea 10 Ha nem szabványos méretű iratokkal, vagy fényképekkel dolgozik, akkor használja a szkennert. Az A5 méretű iratot fektetve kell behelyezni. Az alábbi pontokban az iratadagolóval végzett faxküldés hibáinak leggyakoribb okait mutatjuk be! Ne helyezzen az iratadagolóba... A5 nél kisebb méretű oldalt. újságpapír oldalakat (nyomdafesték). összetűzött vagy iratkapoccsal összefogott oldalakat. gyűrött vagy szakadt oldalakat. nedves, vagy javítófolyadékkal javított ol dalakat; szennyezett, fényes, vagy laminált felületű oldalakat. ragasztószalaggal vagy ragasztóval összefogott oldalakat, öntapadós címkét tartalmazó oldalakat, illetve túl vékony, vagy túl vastag lapokat. Standard másolás K 1 Helyezze be az iratot (ld. Irat behelyezése). 2 Válassza a K gombok valamelyikét (színes vagy fekete fehér másolás) és nyomja meg kétszer. Kreatív másolás K 1 Helyezze be az iratot (ld. Irat behelyezése). 2 Válassza a K gombok valamelyikét (színes vagy fekete fehér másolás) és nyomja meg egyszer. Ezután a következő beállításokat lehet elvégezni: 3 Írja be a másolatok számát és nyomja meg az OK gombot. NUMBER OF COPIES 19Másolás

20 Másolás 4 Az MF JET 505 másolási minősége jobb, mint a fax adásához használt felbontás. A / gombokkal be lehet állítani a felbontást: RESOLUTION FAST Jó minőségű irat, rajz vagy apró részletek nélkül NORMAL Rajzot vagy kis méretű karaktereket tartalmazó irat QUALITY A legnagyobb felbontás Nyomja meg az OK gombot. 5 Az MF JET 505 készülék az irat maghatározott részeit % os léptékben fel tudja nagyítani. A billentyűzeten állítsa be a nagyítás kívánt mértékét és nyomja meg az OK gombot. ZOOMING 6 A síkágyas szkenner kiindulópontját is meg lehet változtatni (a gyári beállítás a bal hátsó sarok, amelyet nyilak jelölnek). 8 Be lehet állítani a telítettséget is. A telítettség a kép világosságához viszonyított színgazdagságot jelenti. A beállítást a / gombokkal lehet elvégezni: a a szürkésebb árnyalatot, a + a telítettebb képet jelenti. Nyomja meg az OK gombot. SATURATION 9 Ha a színes másolást választotta, akkor az RGB értékeket is be lehet állítani. Minden színt a három alapszín, a piros (R), a zöld (G) és a kék (B) összegeként lehet meghatározni. Minden alapszín értéke a / gombokkal változtatható. Nyomja meg az OK gombot. RGB 10 Be lehet állítani a nyomtatás világosságát (fényerejét). A beállítást a / gombokkal lehet elvégezni: a sötétebbet, a + a világosabbat jelent. Nyomja meg az OK gombot. LUMINOSITY 11 A / gombokkal beállíthatja, hogy a nyomtatást sima papírra, laminált papírra, fényképpapírra vagy fóliára kívánja végezni. Ezután nyomja meg az OK gombot.»plain PAPER Az új x és y értékek (mm ben) beírása után a szkennelési zóna az alábbi ábrának megfelelően mozdul el. Nyomja meg az OK gombot. ORIGIN 7 Ha az irat túl világos vagy sötét, akkor meg lehet változtatni a kontrasztot. A kívánt kontraszt beállításához (amit a kurzor helyzete jelez) nyomja meg többször a / vagy O a gombot. Nyomja meg az OK gombot. 20

21 Szkennelés PC re Az MF JET 505 készülékkel be lehet szkennelni, majd a PC vel szerkeszteni lehet a dokumentumot (ld. Üzembe helyezés / Csatlakozatás a számítógéphez). Irat behelyezése Az irat másolására két lehetőség van: az iratot vagy a szkenner üvegére lehet helyezni (síkágyas szkenner), vagy az automatikus iratadagolóba. Síkágyas szkenner 1 Nyissa fel a síkágyas szkenner fedelét. Az irat behelyezése előtt győződjön meg arról, hogy a szkenner üvege tiszta. 2 Az iratot írással lefelé helyezze a szkennerre. 3 Az iratot illessze a szkenner bal hátsó sarkához (nyíllal jelölve). Ha kis méretű térbeli tárgyat (érme, virág) szkennel, akkor egy átlátszó filmmel védje a szkenner üvegét. Automatikus lapadagoló Az iratot nyomtatott felével felfelé helyezze az iratadagolóba (max. 10 lap, g/m 2 ). aurea prima sata sata est est ætas ætas quæ quæ vindice nu nu lo sponte sua sine lege fidem rectumque colebat aurea prima sata est prima ætas sata quæ est vindice ætas quæ nu lovindice sponte nu sua lo sine spo lege fidem nte rectumque sua sine lege colebat fidem aurea rectumque prima sata colebat est ætas quæ vindice aurea nullo prima sponte sata sua est sine ætas lege quæ fidem vindice rectumque nu lo colebat aurea sponte prima sua sata sine lege fidem rectumque colebat est ætas aurea quæ prima vindice sata nu lo sponte sua sine lege fidem est rectumque ætas quæ vindice colebat nu aurea lo sponte prima sata sua sine est ætas lege quæ vindice fidem nu lo rectumque sponte sua colebat sine lege aurea fidem prima rectumque sata est colebat aurea ætas prima quæ sata vindice est ætas nu lo quæ sponte vindice sua nu sine lolege sponte fidem sua sine lege rectumque fidem rectumque colebat aurea prima sata est ætas quæ vindice nu colebat lo sponte aurea sua sine prima lege sata fidem est ætas rectumque quæ vindice nu lo colebat sponte aurea sua sine prima lege sata fidem estrectumque ætas quæ vindice colebat nu aurea lo prima sponte sata est sua ætas sine quæ lege vindice fidem rectumque nu lo sponte colebat sua sine aurea lege prima fidem sata rectumque est ætas quæ colebat vindice aurea nu prima lo sponte sata est sua ætas sine lege quæ fidem vindice rectumque nullo sponte colebat sua sine aurea prima fidem sata rectumque est ætas quæ colebat vindice nu aurea lo sponte prima sua sata sine estlege ætas fidem quærectumque vindice nu lo colebat sponte sua aurea sine prima lege fidem sata est rectumque ætas quæ colebat vindice nu lo prima sponte sata sua est sine ætas lege quæ fidem vindice rectumque nu lo sponte colebat suaurea sine prima lege fidem sata est ætas rectumque quæ vindice colebat nu loaurea sponte prima sua sata sine est lege ætas fidem quæ vindice rectumque nu lo sponte colebat sua sine aurea lege prima fidem sata rectumque est ætas quæ colebat vindice aurea nu prima lo sponte sata sua est sine lege quæ fidem rectumque colebat aurea prima vindice sata nu est loætas sponte quæ sua sine lege fidem rectumque vindice colebat nu aurea l colebat aurea 10 Ha nem szabványos méretű iratokkal, vagy fényképekkel dolgozik, akkor használja a szkennert. Az A5 méretű iratot fektetve kell behelyezni. Az alábbi pontokban az iratadagolóval végzett faxküldés hibáinak leggyakoribb okait mutatjuk be! Ne helyezzen az iratadagolóba A5 nél kisebb méretű oldalt. újságpapír oldalakat (nyomdafesték) összetűzött vagy iratkapoccsal összefogott oldalakat. gyűrött vagy szakadt oldalakat. nedves, vagy javítófolyadékkal javított ol dalakat; szennyezett, fényes, vagy laminált felületű oldalakat. ragasztószalaggal vagy ragasztóval összefogott oldalakat, öntapadós címkét tartalmazó oldalakat, illetve túl vékony, vagy túl vastag lapokat. 21Szkennelés PC-re

22 Szkennelés PC-re Irat szkennelése Az iratot három módon lehet a PC felhasználásával beszkennelni: 1. változat A gomb megnyomásával (a faxkészüléken) nyissa meg a PC-n a szkennelési ablakot. Az előnézeti kép szkenneléséhez kattintson a bal alsó ikonra, a jobb oldali ikonra kattintva elindíthatja a szkennelést. A Pre-selection gombra kattintva különböző szkennelendő dokumentumokhoz különböző szkennelési profilokat lehet beállítani. A profil az adott típusú dokumentumra vonatkozó összes fontos beállítást tartalmazza. A profil létrehozásához először végezzen el minden beállítást, majd válassza a New (új) lehetőséget. Írja be a profil nevét és kattintson a Save (mentés) gombra. 2. változat A képernyő jobb alsó sarkában kattintson a One Touch (egygombos) ikonra. Ekkor további dokumentum-feldolgozási lehetőségek jelennek meg. A beszkennelt dokumentumokat OCR (optikai karakter-felismerő) szoftver használatával javítani és szerkeszteni lehet, sőt más programokba is lehet exportálni. 3. változat A dokumentum beszkenneléséhez a PC-n nyisson meg egy grafikai alkalmazást ( Paper Port vagy Photo Impression ) és válassza a szkennelés menüpontot. A szkennelés megkezdéséhez válassza az MF TWAIN driver -t. v A beszkennelt dokumentum megtekintéséhez és szerkesztéséhez először be kell zárni az MF TWAIN driver -t. 22

23 Text2Fax W Az MF JET 505 készüléken beírhat egy szöveget,és ezt telefaxként küldheti el. Text2Fax küldése 1 Nyomja meg a W gombot. 2 Írja be a telefonszámot. Ha a szöveget külföldre küldi, akkor először az országhívó számot írja be, (pl. Franciaország esetében 0033 ) majd a hívószámot. 3 Nyomja meg az OK gombot. 4 Írja be az elküldendő szöveget. A szöveg legfeljebb karaktert tartalmazhat. A szöveget próbaképpen ki is lehet nyomtatni úgy,hogy a beírás alatt megnyomja a K gombot. Nagybetűk írásához egyidejűleg nyomja meg a + és a kívánt gombot. Különleges karakterek esetén nyomja meg egyidejűleg a CTRL és a kívánt gombot (pl. kérdőjel beírásához nyomja meg a CTRL és a V gombot). A / gombbal a kurzort lehet mozgatni, a \ gombbal pedig a beírt karaktereket lehet törölni. 5 Nyomja meg a W gombot. A szöveg elküldése megtörténik. A készülék ezután adási jelentést nyomtat. Az adási jelentés nyomtatását ki is lehet kapcsolni (ld. Fax / adási jelentés). Telefonkönyv } 1 Nyomja meg a W gombot. 2 Nyomja meg a } gombot és a / gombok vagy a szövegbillentyűzet használatával keresse meg a kívánt számot. 3 Nyomja meg az OK gombot. 4 Írja be az elküldeni kívánt szöveget és nyomja meg a W gombot. A szöveg elküldése megtörténik. Újrahívás L Az MF JET 505 készülék az utoljára tárcsázott 10 hívószámot tárolja. 1 Nyomja meg a W gombot. 2 A L gombot többször megnyomva válassza ki a kívánt hívószámot. 3 Nyomja meg az OK gombot. 4 Írja be az elküldeni kívánt szöveget és nyomja meg a W gombot. A szöveg elküldése megtörténik. 23Text2Fax

24 24 Különleges beállítások Különleges beállítások Beállítások listája Az MF JET 505 készülék paramétereinek beállításait ki lehet nyomtatni, és ellenőrizni lehet a gyári beállításokon végzett változtatásokat! Nyomja meg az M, 54 és OK gombot. Fax beállítások Vételi mód Ha a telefaxokat ugyanarra a telefonvonalra csatlakoztatott modemmel (PC vel) szeretné fogadni, akkor ki kell kapcsolni a faxok automatikus vételét. Nyomja meg az M, 241 és OK gombot. A / gombokkal válassza a MANUAL (automatikus fogadás kikapcsolása) vagy a FAX (faxok automatikus vétele az MF JET 505 készülékkel) lehetőséget. Másolatok száma A bejövő faxokat egynél többször is ki lehet nyomtatni. Nyomja meg az M, 242 és OK gombot. Írja be a másolatok kívánt számát (1 99) és nyomja meg az OK gombot. Nyomtatás sorrendben Ha több oldalas dokumentumot fogad, akkor ezeket a memória tárolja, majd a készülék a megfelelő sorrendben nyomtatja ki. Ezt a sorrendben nyomtatást ki lehet kapcsolni. Nyomja meg az M, 243 és OK gombot. A / gombokkal válassza a WITH (bekapcsolva) vagy WITHOUT (kikapcsolva) lehetőségek valamelyikét és nyomja meg az OK gombot. Küldés sorrendben A több oldalas dokumentumok először a memóriába szkennelődnek, majd küldésük ezután történik meg. Ezt a funkciót ki lehet kapcsolni. 1 Nyomja meg az M, 232 és OK gombot. A / gombokkal válassza a WITH (bekapcsolva) vagy WITHOUT (kikapcsolva) lehetőségek valamelyikét és nyomja meg az OK gombot. Szkenner beállítások Síkágyas szkennelés M, 271, OK Felbontás M, 272, OK Nagyítás (zom) M, 273, OK Kiindulópont M, 274, OK Kontraszt M, 275, OK Telítettség A telítettség a kép világosságához viszonyított színgazdagságot jelenti. A beállítást a / gombokkal lehet elvégezni: a a szürkésebb árnyalatot, a + a telítettebb képet jelenti. M, 276, OK RGB Minden színt a három alapszín, a piros (R), a zöld (G) és a kék (B) összegeként lehet meghatározni. Minden alapszín értéke a / gombokkal változtatható. M, 277, OK Világosság A világosság a fényerőt jelenti: a sötétebb, a + világosabb képet jelent. M, 278, OK Bal/jobb margó Szkennelés automatikus lapadagolóval M, 281, OK Felbontás M, 282, OK Nagyítás (zom) M, 283, OK Kiindulópont M, 284, OK Kontraszt M, 285, OK Telítettség M, 286, OK RGB M, 287, OK Világosság M, 288, OK Bal/jobb margó Nyomtató beállítások M, 261, OK Papírméret M, 262, OK Papírtípus M, 263, OK Méretcsökkentés M, 264, OK Bal/jobb margó

25 Tippek és trükkök Papíradagoló Papírelakadás esetén próbálja meg kihúzni a papírt. Ha ez nem lehetséges, az M, 74 és OK megnyomásával dobassa ki a papírt a készülékkel. Ha az automatikus adagoló nem megfelelően húzza be az iratot, akkor nyomja meg a szkenner fedelén lévő gombot és nyiss fel a szkenner fedelét. Nyomja meg a kis kart és óvatosan távolítsa el az iratot. Függőleges csíkok Ha az MF JET készülék másolás, szkennelés vagy fax vétel közben függőleges sávokat nyomtat, hogy a szkenner üvege beszennyeződött. Vízszintes csíkok Ha másolás, szkennelés vagy faxolás esetén a papíron vízszintes csíkok jelennek meg és/vagy kattogó hangot ad, akkor lehetséges, hogy a szkenner le van zárva. Nyissa fel a készüléket. A nyomtatófedél alatti tolókarral oldja fel a szkenner lezárását és zárja be a készüléket. A készülék nem nyomtat Ha az MF JET 505 készülék nem megfelelően nyomtat, annak oka az lehet, hogy a nyomtatópatronokról nem távolította el teljesen a védőszalagot. Nyissa fel a készüléket, vegye ki a patronokat. Távolítsa el a védőszalag maradványait, tegye vissza a patronokat és zárja be a készüléket. v A készülék minden felnyitásakor és lezárásakor a New cartridge? kérdés jelenik meg. A X megnyomásával térjen vissza a kiindulási módba! Manuális hívás Telefax küldése esetén ezzel a funkcióval elle nőrizheti a vonalat. 1 Helyezze be az iratot. 2 Nyomja meg az M, 35 és OK gombot. A beépített hangszóró bekapcsolódik, és a tárcsahang hallható. 3 Tárcsázza a kívánt hívószámot és nyomja meg a Y gombot. Ezután hallani lehet a kapcsolat létrejöttét. Mielőtt a szervizt hívná Ha az előző javaslatok alapján nem tudja elhárítani a hibát, akkor csatlakoztassa le a készüléket a hálózati feszültségről, várjon néhány percet, majd csatlakoztassa vissza a készüléket a hálózati feszültségre. Tintapatronok cseréje Ha valamelyik tintapatron kiürül, akkor ezt a kijelzőn megjelenő jelzés jelzi. Kérjük, csak eredeti PHILIPS patronokat használjon. 1 A kezelőlap alatti kart meghúzva nyissa fel a készüléket. 25Tippek és trükkök

26 Tippek és trükkök 2 A patrontartó helyzete mutatja, hogy melyik patront kell kicserélni. A nyilak az üres patronra mutatnak. 3 Nyissa ki a patrontartót. 4 Távolítsa el az üres patront. 5 Vegye ki a tintapatront a csomagolásból és távolítsa el a védőszalagot. Ne érintse kézzel a fúvókákat és az érintkezőket. 6 Az érintkezőkkel előre és az orrukkal lefelé helyezze be a patronokat bal oldalra a színes patront, jobb oldalra pedig a fekete patront. 7 Zárja vissza a patrontartót, amely egy kattanással rögzül. 8 Zárja be a készüléket. 9 A Plug n Print chipkártyát érintkezőkkel felfelé helyezze a kezelőlap alatti résbe. 10 A patronok feltöltése eltarthat egy ideig, és csak akor fejeződik be, ha a kijelzőn az Action completed kijelzés jelenik meg. A Remove card kijelzés jelenik meg. 26

27 v A kijelző értesíti Önt, ha a két patron valamelyike (fekete, vagy színes) kiürült. A patron cseréjekor ügyeljen arra, hogy a megfelelő Plug n Print kártyát helyezze a készülékbe. Ezt a Plug n Print kártya hátoldalán ellenőrizheti! A készülék minden felnyitásakor és lezárásakor a New cartridge? kérdés jelenik meg. Az X megnyomásával térjen vissza a kiindulási módba! A tinta mennyisége Nyomja meg az M, 73 és OK gombot. A / gombokkal meg lehet tekinteni, hogy pillanatnyilag mennyi tinta van a fekete, illetve a színes patronban. Naplók A naplók a faxkészüléken kezdeményezett és fogadott utolsó 30 hívást tartalmazzák. Minden 30. adás után automatikusan egy jelentés nyomtatódik ki, de a jelentés nyomtatását bármikor el lehet indítani. Nyomja meg az M, 52 és OK gombot. Parancsok Az Ön készüléke egy listában, a várakozási sorban rögzít minden adási parancsot (beleértve a lehívásra vagy későbbi küldésre bekészített faxokat is). Megtekintés vagy módosítás A várakozási sorban lévő iratok állapota az alábbiak valamelyike lehet: TX adás DOC bekészítve POL lehívás in progress folyamatban lévő parancsok Nyomja meg az M, 62 és OK gombot. A / gombokkal jelölje ki a kívánt dokumentumot a várakozási sorban, majd nyomja meg az OK gombot. Módosítsa a paramétereket, majd nyomja meg az OK gombot. Azonnali küldés Nyomja meg az M, 61 és OK gombot. A / gombokkal jelölje ki a kívánt dokumentumot a várakozási sorban, majd nyomja meg a Y vagy OK gombot. A kijelölt fax küldése azonnal megindul. Küldés megszakítása Nyomja meg az M, 63 és OK gombot. A / gombokkal jelölje ki a kívánt dokumentumot a várakozási sorban, majd nyomja meg az OK gombot. Dokumentum nyomtatása Nyomja meg az M, 64 és OK gombot. A / gombokkal jelölje ki a kívánt dokumentumot a várakozási sorban, majd nyomja meg az OK gombot. Dokumentum nyomtatása Nyomja meg az M, 65 és OK gombot. A várakozási sorban elküldésre váró dokumentumok listája nyomtatódik ki. Lezárás Az MF JET 505 készülék számbillentyűzetét vagy a teljes billentyűzetet le lehet zárni a jogosulatlan hozzáférés ellen. Írja be a billentyűzet ideiglenes lezárásához használni kívánt kódot. 1 Nyomja meg az M, 711 és OK gombot. 2 Írja be a négy számjegyű lezáró kódot és nyomja meg az OK gombot. 3 Írja be a még egyszer a kódot és nyomja meg az OK gombot. Ha előzőleg már volt ilyen kód, akkor a gép a változtatás végrehajtása előtt a régi kód beírását kéri. A billentyűzet lezárása A készülék minden használata előtt be kell írni a hozzáférési kódot. 1 Nyomja meg az M, 712 és OK gombot. 2 Írja be a négy számjegyű lezáró kódot és nyomja meg az OK gombot. 3 A / gombokkal válassza a WITH (bekapcsolva) lehetőséget és nyomja meg az OK gombot. 27Tippek és trükkök

28 Tippek és trükkök v A készülék minden művelet után automatikusan lezáródik. A billentyűzet lezárását a 3 lépésben a WI- THOUT (kikapcsolva) választásával lehet feloldani. A számbillentyűzet lezárása A számbillentyűzetet is kóddal lehet lezárni. A küldés csak a telefonkönyvben szereplő hívószámokra lehetséges. 1 Nyomja meg az M, 713 és OK gombot. 2 Írja be a négy számjegyű lezáró kódot és nyomja meg az OK gombot. 3 A / gombokkal válassza a DIREC- TORY ONLY lehetőséget és nyomja meg az OK gombot. v A készülék minden művelet után automatikusan lezáródik. A billentyűzet lezárását a 3 lépésben a FREE választásával lehet feloldani. Ápolás és karbantartás A készülék tisztítása Puha, nem szöszölő ruhát. A piacon kapható speciális faxtörlő ruhát is lehet használni. A készülékbe ne kerüljön nedvesség. A szkenner üvegének tisztítása 1 A gomb lenyomása nélkül nyissa fel a szkennert. 2 Egy ruhával könnyedén törölje le a szkenner üvegét (A). A 3 Zárja be a szkennert. A tintapatronok tisztítása és beállítása Ha romlik a kinyomtatott dokumentumok minősége, akkor meg kell tisztítani és helyesen be kell állítani a tintapatronokat. 1 Nyomja meg az M, és az OK gombot. A patron tisztítása automatikusan megindul. 2 Nyomja meg az M, és az OK gombot. A készülék egy tesztoldalt nyomtat. enter VALUE A 3 Írja be ezt az A értéket oda, ahol a kép a legtisztább. 4 Nyomja meg az OK gombot, és ismételje meg ugyanezeket a lépéseket a B, C és D értékekre is. enter VALUE B Ha a nyomtatás minősége még mindig nem megfelelő, akkor kézzel kell megtisztítani a tintapatront: 1 Nyissa fel a készüléket, a patronokat vegye ki a tartóból (ld. Patroncsere), majd száraz, szöszmentes ruhával tisztítsa meg az érintkezőket (A). v Soha ne érintse kézzel a fúvókákat és az érintkezőket és ne rázza meg a kazettát! 28
