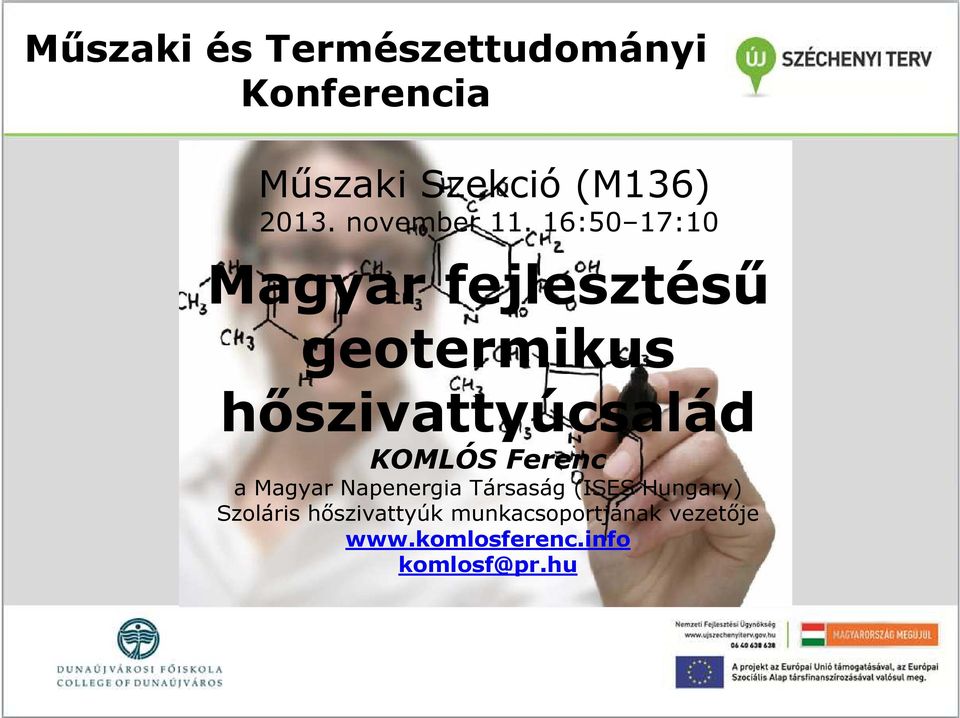

1 Mőszaki és Természettudományi Konferencia Mőszaki Szekció (M136) november :50 17:10 Magyar fejlesztéső geotermikus hıszivattyúcsalád KOMLÓS Ferenc a Magyar Napenergia Társaság (ISES Hungary) Szoláris hıszivattyúk munkacsoportjának vezetıje komlosf@pr.hu

2 Elıadás tartalma GCHP (Ground Coupled Heat Pumps) GWHP (Groundwater Heat Pumps) SWHP (Surface Water Heat Pumps) A hıszivattyúzás legfontosabb ismeretei. A fejlesztés piaci igénye. A fejlesztés sarokpontjainak bemutatása kapcsolási rajzokkal, vázlatrajzokkal és diagramokkal szemléltetve. A MAGYAR TERMÉK NAGYDÍJ-jal (2012) kitüntetett Vaporline márkanevő hıszivattyúk referenciáinak bemutatása.

3 Mottó A jövıt nem lehet megjósolni, de a jövıket föl lehet találni. Az ember feltaláló képessége hozta létre az emberi társadalmat. A feltaláló elıször elképzel valamit, ami eddig nem létezett, de aminek létrehozása kívánatosnak tőnik számára. Ezután racionálisan kezd gondolkodni elıre és hátra, amíg a meglévı valóságtól eljut találmánya megalkotásához. Gábor Dénes ( ) Forrás: Marx György: A MARSLAKÓK ÉRKEZÉSE (392. oldal). Akadémiai Kiadó, Budapest, 2000.

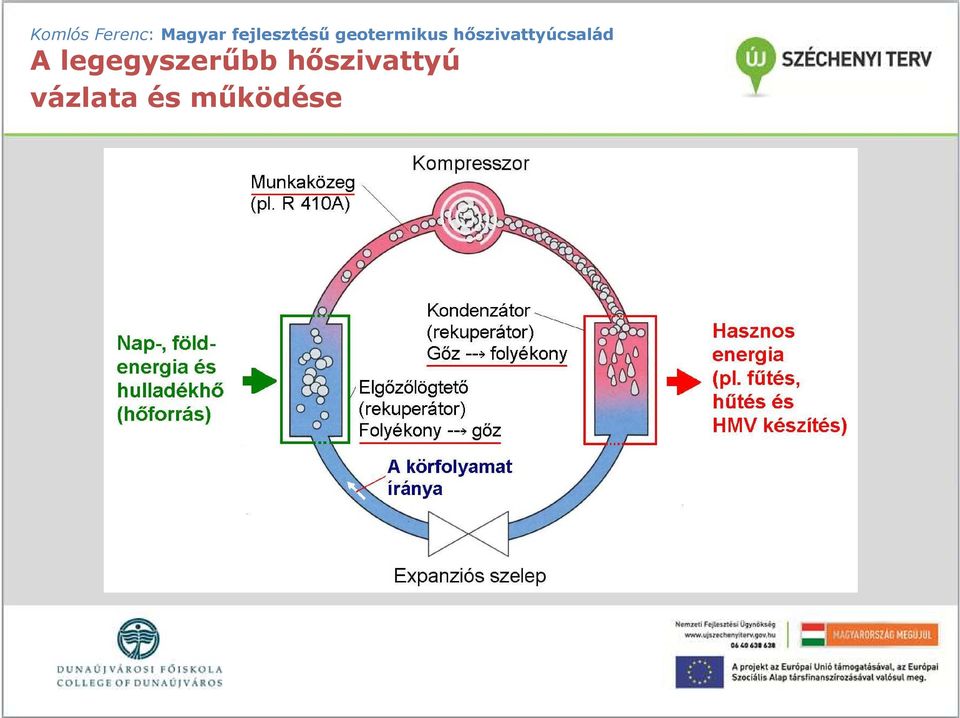

4 A legegyszerőbb hıszivattyú vázlata és mőködése

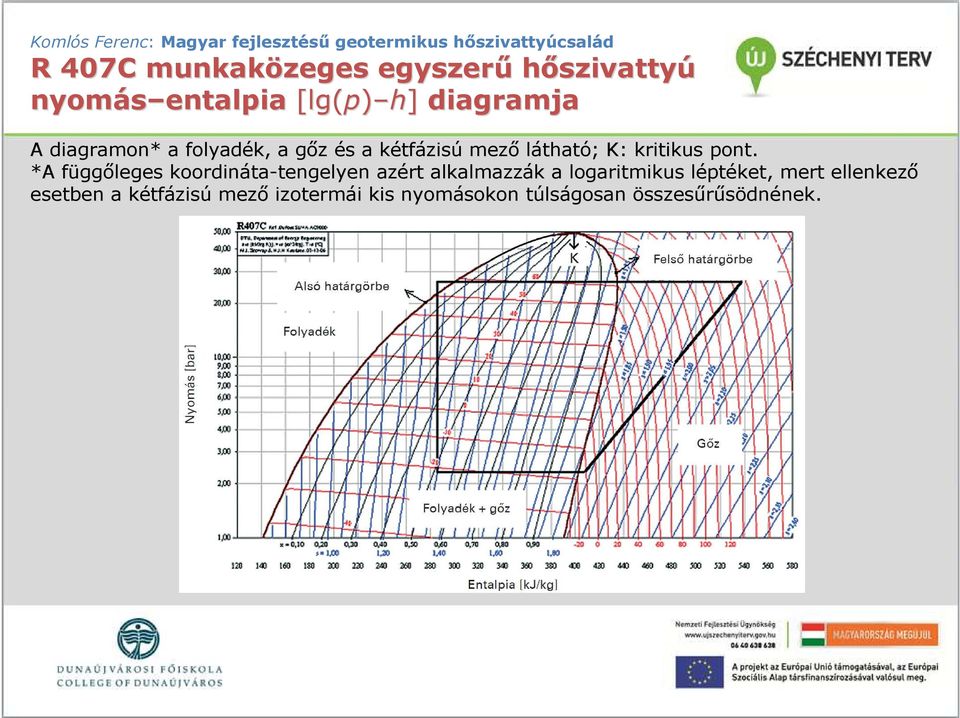

5 R 407C munkaközeges egyszerő hıszivattyú nyomás entalpia [lg( lg(p) h] diagramja A diagramon* a folyadék, a gız g és s a kétfk tfázisú mezı látható; ; K: kritikus pont. *A A függf ggıleges koordináta ta-tengelyen tengelyen azért alkalmazzák k a logaritmikus léptl ptéket, mert ellenkezı esetben a kétfk tfázisú mezı izotermái i kis nyomásokon túlst lságosan összesőrősödnének. nek.

6 A hıszivattyúzás jellemzıi A hıszivattyú jellemzıje: az üzemeltetésére, illetve a mőködésére bevezetett villamos energiát természeti közvetlen energiaforrás felhasználásával megtöbbszörözi, napjainkban 3,0 7,0-szeresére. A XXI. század egyik leghatékonyabb mőszaki eszköze annak, hogy energiát takarítsunk meg. A különbözı főtési megoldások között a hıszivattyús technika kiemelkedı minıségi elınyei: nincs helyi károsanyag-kibocsátása, megújuló energiát hasznosít és használata az energiahatékonyság növekedését jelenti. A geotermikus hıszivattyúval való főtés és hőtés olcsóbb, mint az olaj-, gázfőtés, illetve a folyadékhőtıvel vagy az ún. légkondi - val történı hőtés és a megtérülési ideje rövid [2].

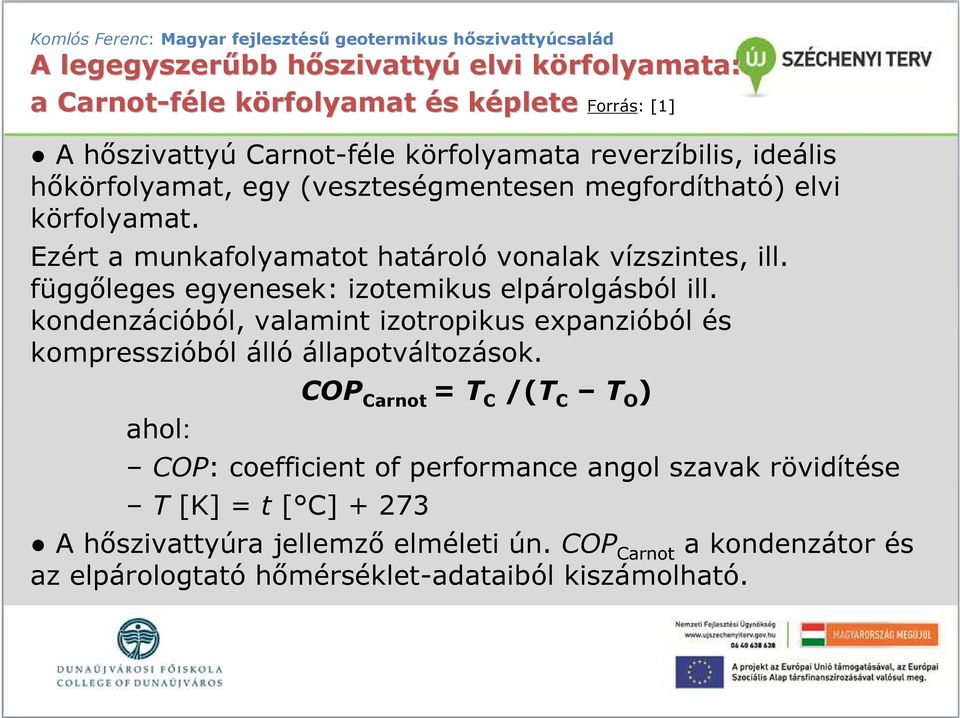

7 A legegyszerőbb hıszivattyh szivattyú elvi körfolyamata: a Carnot-féle körfolyamat k és s képletek Forrás: [1] A hıszivattyú Carnot-féle körfolyamata reverzíbilis, ideális hıkörfolyamat, egy (veszteségmentesen megfordítható) elvi körfolyamat. Ezért a munkafolyamatot határoló vonalak vízszintes, ill. függıleges egyenesek: izotemikus elpárolgásból ill. kondenzációból, valamint izotropikus expanzióból és kompresszióból álló állapotváltozások. ahol: COP Carnot = T C /(T C T O ) COP: coefficient of performance angol szavak rövidítése T [K] = t [ C] A hıszivattyúra jellemzı elméleti ún. COP Carnot a kondenzátor és az elpárologtató hımérséklet-adataiból kiszámolható.

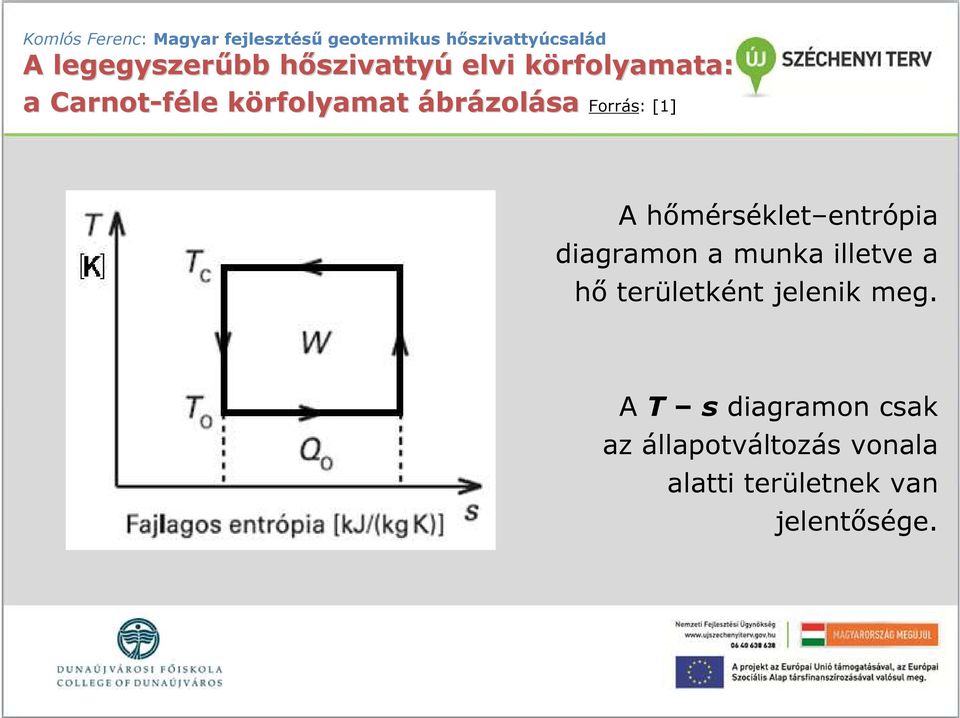

8 A legegyszerőbb hıszivattyh szivattyú elvi körfolyamata: k a Carnot-féle körfolyamat k ábrázolása Forrás: [1] A hımérséklet entrópia diagramon a munka illetve a hı területként jelenik meg. A T s diagramon csak az állapotváltozás vonala alatti területnek van jelentısége.

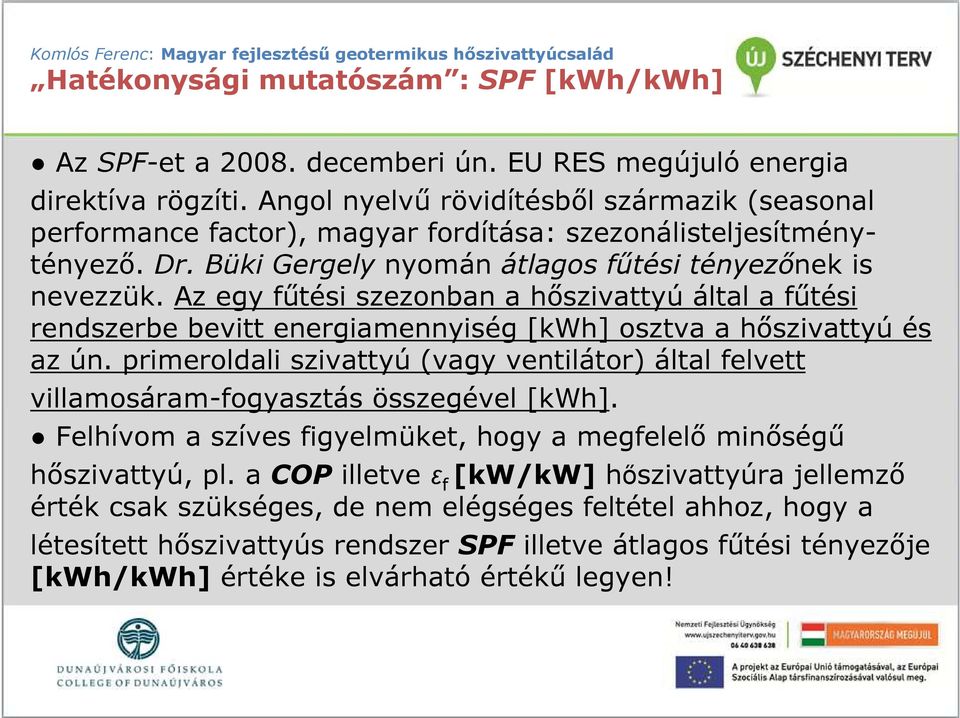

9 Hatékonysági mutatószám : SPF [kwh/kwh] Az SPF-et a decemberi ún. EU RES megújuló energia direktíva rögzíti. Angol nyelvő rövidítésbıl származik (seasonal performance factor), magyar fordítása: szezonálisteljesítménytényezı. Dr. Büki Gergely nyomán átlagos főtési tényezınek is nevezzük. Az egy főtési szezonban a hıszivattyú által a főtési rendszerbe bevitt energiamennyiség [kwh] osztva a hıszivattyú és az ún. primeroldali szivattyú (vagy ventilátor) által felvett villamosáram-fogyasztás összegével [kwh]. Felhívom a szíves figyelmüket, hogy a megfelelı minıségő hıszivattyú, pl. a COP illetve ε f [kw/kw] hıszivattyúra jellemzı érték csak szükséges, de nem elégséges feltétel ahhoz, hogy a létesített hıszivattyús rendszer SPF illetve átlagos főtési tényezıje [kwh/kwh] értéke is elvárható értékő legyen!

10 Főtési tényezı (COP [kw/kw] illetve ε f [kw/kw]) mérési eredmények Forrás: [1], CH WP Test Center, Rybach L.Prof. em.

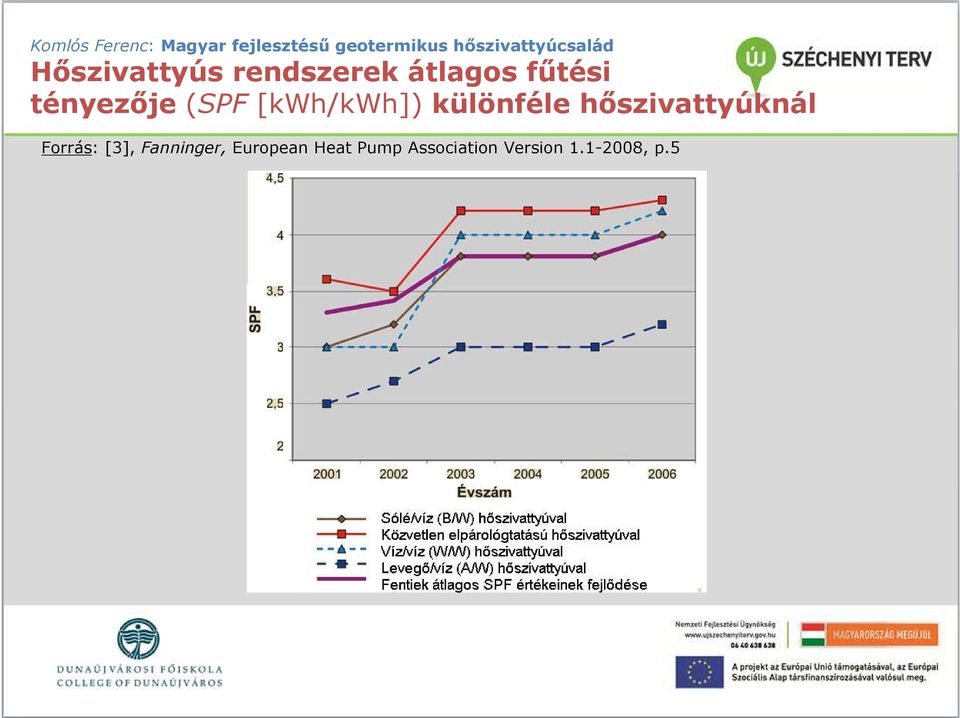

11 Hıszivattyús rendszerek átlagos főtési tényezıje (SPF [kwh/kwh]) különféle hıszivattyúknál Forrás: [3], Fanninger, European Heat Pump Association Version , p.5

12 Az EU hıszivattyús szisztémájától eltérı magyar elméleti és gyakorlati fejlesztés jellemzıi (1) A fı probléma, amely a rendszer átlagos főtési tényezıjét az (SPF értékét) lerontja az, hogy a hıszivattyú körfolyamata instabil, ami azt jelenteti, hogy azonos talajhımérséklet és főtési hımérséklet esetén a kimenı főtési teljesítmény igen tág határok között ingadozik, és a hıszivattyúk kimenı főtési teljesítménye valamint ezzel arányosan az átlagos főtési tényezıje részterheléseknél pl. magas talajhımérséklet, alacsony főtési hımérsékletnél az átlagos főtési tényezı alig, vagy egyáltalán nem nı! A fentiek következménye, hogy a lehetséges hatékonyságot a hıszivattyúk nem közelítetik meg, és ezáltal a vártnál lényegesen nagyobb üzemköltségen dolgoznak! A fejlesztés lényege a hatékonyság, az SPF érték növelése, a CO 2 - megtakarítás maximalizálása és a főtési elıremenı hımérséklet 60 C fölé emelése volt, az energiahatékonyság megtartása mellett.

13 Az EU hıszivattyús szisztémájától eltérı magyar elméleti és gyakorlati fejlesztés jellemzıi (2) Ezeket a célokat egyrészt a Copeland EVI gızbefecskendezéses kompresszorokra alapozott reverzáló (váltószelepes), multifunkciós [főtı aktív hőtı használati melegvíz- (hmv-) termelı] körfolyamat kidolgozásával, szabadalmi mintaoltalom alá helyezésével érték el. Ez a körfolyamat az alapja a hıszivattyúk magas főtési hımérsékleten is megfelelı SPF értékő alkalmazásának. Lásd: ábrák, forrás [1].

14 Kompresszorok fejlıdése: a dugattyús, a csavar, a kördugattyús és a Scroll-kompresszor vázlatrajzai, a Scrollkompresszor mőködésének magyarázó ábrája és a hozzá tartozó fotó Forrás: [1]

15 A magyar hıszivattyú-fejlesztés elvi kapcsolása és elvi körfolyamata nyomás entalpia diagramban Forrás: Geowatt Kft. (A Szellemi Tulajdon Nemzeti Hivatalban bejegyzett szám: U )

16 Váltószelepes ún. reverzáló multifunkciós (főtı,hőtı és hmv elıállító) hıszivattyú elvi kapcsolása Forrás: Geowatt Kft.

17 Az EU hıszivattyús szisztémájától eltérı magyar elméleti és gyakorlati fejlesztés jellemzıi (3) Minden olyan elemet integráltak a hıszivattyús körfolyamatba, amely stabilizálja a hıszivattyú körfolyamatát, a kimenı főtési teljesítményt az egyes hıfokszinteken. Stabilizálja és a lehetı legkisebb értékre szorítja a túlhevítést, így az SPF értéket növelni képes. Ezt biztosítja az elektronikus expanziós szelep, a hőtıközeg tartály, valamint a szabályzó és monitoring rendszer. A fejlesztés a fentieken túl a hıszivattyúk felhasználásának ill. kihasználhatóságának növelésére irányult. Így olyan multifunkciós készülékek lettek kifejlesztve, amelyek a főtési funkció mellett aktív hőtésre ún. desuperheatert használnak (ez egy elsıdleges hıcserélı, amely a körfolyamat túlhevítési hıjét használja hmv készítésére). Ezáltal a rendszer fajlagos beruházási költsége csökken.

18 A használati meleg víz (hmv) elıállításának egyik megoldása diagramokban. Forrás: [1] A hımérséklet entrópia (T s) diagramban a túlhevítés piros színnel van jelölve. A nyomás entalpia (log p h) diagramot a körfolyamat energetikai számításához használjuk.

19 Az EU hıszivattyús szisztémájától eltérı magyar elméleti és gyakorlati fejlesztés jellemzıi (4) Jelezzük, hogy az EU-ban forgalmazott hıszivattyúk jelentıs része csak főtési funkcióra alkalmas. A fejlesztéssel az eddigiektıl eltérı, lényegesen jobb SPF értékő rendszerek kivitelezése történt meg meglévı kazános, radiátor hıleadójú főtési berendezések hıszivattyús rendszerre történı átalakításakor is. Olyan új termék elıállítása történt, amelynek alkalmazása más megvilágításba helyezi a hıszivattyúk alkalmazhatóságát. Ezzel a fejlesztéssel most lehetıségünk lenne, hogy egy olyan technika élvonalába kerüljünk, amely technikát világszerte mind szélesebb körben alkalmaznak, és megfelelı hazai támogatással, folyamatos fejlesztéssel, jelentıs exporttevékenységet gerjeszthetnénk.

20 Az EU hıszivattyús szisztémájától eltérı magyar elméleti és gyakorlati fejlesztés jellemzıi (5) Magyar Termék Nagydíj -jal kitüntetett Vaporline fantázianevő hıszivattyúcsalád ünnepélyes díjátadása szeptember 4-én volt a Parlament Felsıházi Termében. A trófeát (hollóházi porcelánváza) és az oklevelet Bencsik János, az Országgyőlés Gazdasági és Informatikai bizottságának tagja az Energetikai Albizottság elnöke adta át Fodor Zoltán (Geowatt Kft.) fejlesztımérnöknek. Jelzem, hogy a Habsburg-ház uralma idején lakosságunk összefogott és kizárólag magyar termékeket vásároltak. Napjainkban az ilyen hozzáállás lehet fejlıdésünknek egyik iránya, ha terményekre és termékekre egyaránt alkalmazzuk.

21 Referencia (1) Szállodába és családi házakba tervezett multifunkciós hıszivattyúk a békéscsabai gyártóüzemben Fotó: Fodor Zoltán

22 Referencia (2) Földhı hıforrású hıszivattyúval főtött hőtött autószalonról készült fotó és a várható megtérülési idı Forrás: [4]. Fotó: Tulok András A rendszer beruházási költsége nettó listaáron: Ft. A 100 kw teljesítményő földgázkazános és 100 kw teljesítményő folyadékhőtıs hıközpont várható kiépítési költsége a kémény, gázközmő kiépítést is figyelembe véve minimum Ft. A várható megtérülési idı az éves üzemeltetésiköltség-megtakarítás alapján (a fenti ún. hagyományos főtési-hőtési megoldáshoz viszonyítva): ( )/ = 1,82 év ~22 hónap, nincs 2 év!

23 Referencia (3) A nagykırösi strand és termálfürdı Forrás: [5]. Fotó:Járó Attila (Spring Projekt Kft.), Fehér János (Delta-F Kft.) és Komlós Ferenc

24 Referencia (4) Alsótagozatos iskola és konyha, Szakályon. Földgázkazán kiváltása geotermikus hıszivattyúval Hıszivattyú radiátoros főtéshez Forrás: [6]. Fotó: Fodor Zoltán

25 Referencia (5) Ivóvíz hıhasznosítása (radiátoros főtés hmv) hıszivattyúval. A Zalavíz Zrt. Vastalanító épületérıl és a beépített hıszivattyúkról készült felvételek Forrás: [7,8]. Fotó: Fodor Zoltán

26 Irodalom [1] KOMLÓS Ferenc FODOR Zoltán KAPROS Zoltán Dr. VAJDA József VASZIL Lajos: Hıszivattyús rendszerek. Heller László születésének centenáriumára. (Heat Pump Systems. To the centenary of thebirth of Laszló Heller) Komlós Ferenc Dunaharaszti, ISBN (ISBN ) [2] Fodor Zoltán Komlós Ferenc: Érvek, adatok, számítások a hıszivattyúk alkalmazásához. Gondolatok jelenünkrıl és jövınkrıl. Mérnök Újság JÚNIUS JÚLIUS digitális változatában + PLUSZ, oldal. Fúrólyuk-hıcserélıs hıszivattyús rendszerek megtérülése. Magyar Installateur, 23. évfolyam, augusztus szeptember, 46. oldal. [3] Komlós Ferenc: Gondolataim a hıszivattyúzásról. Magyar Épületgépészet, LIX. évfolyam, július augusztus szám, oldal. [4] Kaszanitzky Csilla Komlós Ferenc: Új autószalon Fóton magyar hıszivattyúval. Építészfórum honlapon (2012. július :46). Magyar Installateur, 22. évfolyam, október, oldal. [5] Fodor Zoltán Komlós Ferenc: Termálvizes fürdı bıvítése hıszivattyúk alkalmazásával. Energiagazdálkodás, 52. évfolyam, 2011/6. szám, oldal. A nagykırösi strand energiatudatos bıvítése. Magyar Épületgépészet, LXI. évfolyam, 2012/3. szám, oldal. [6] Fodor Zoltán Komlós Ferenc: Földgázkazán kiváltása geotermikus hıszivattyúval Hıszivattyú radiátoros főtésnél. Magyar Épületgépészet, LXII. évfolyam, 2013/5. szám, oldal. [7] Fodor Zoltán Komlós Ferenc: Ivóvíz hıhasznosítása hıszivattyúval. Magyar Épületgépészet, LXII. évfolyam, 2013/7-8. szám, oldal. [8] Fodor Zoltán Komlós Ferenc dr. Balikó Sándor: Ivóvíz hıjének hasznosítása. Energiagazdálkodás, 54. évfolyam, 2013/5. szám, oldal.
