1 ÖKOLÓGIKUS ÉPÍTÉSZET 4. AKTÍV SZOLÁRIS RENDSZEREK ÖKOLÓGIKUS ÉPÍTÉSZET 1

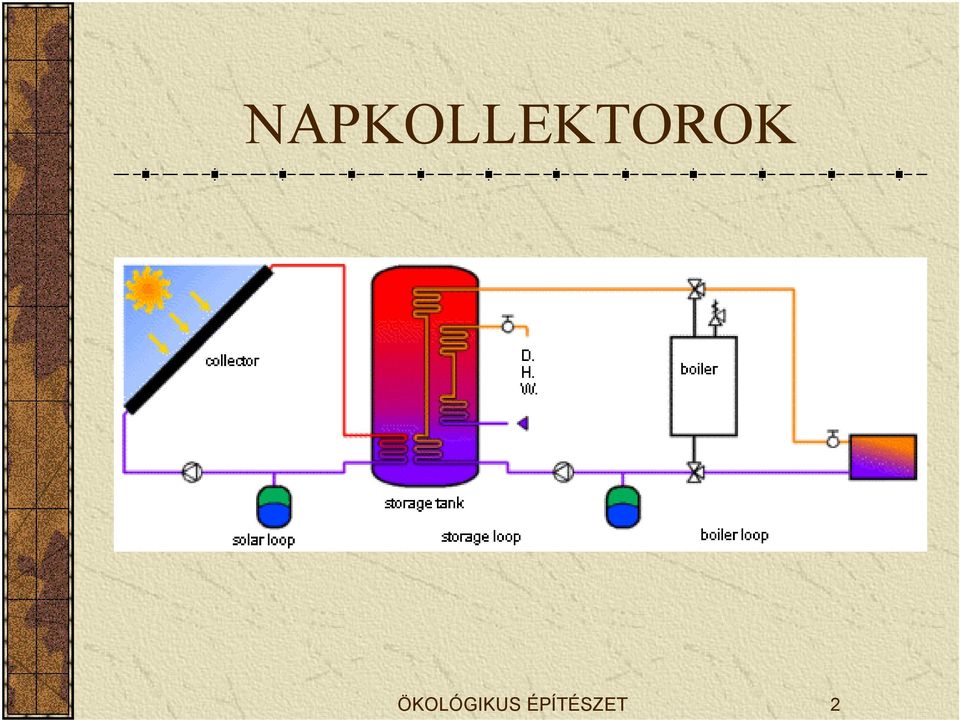

2 NAPKOLLEKTOROK ÖKOLÓGIKUS ÉPÍTÉSZET 2

3 Napkollektoros rendszer fő elemei kollektor, szolár tároló hőleadók, szekunder rendszer, kiegészítő futés (kazán) ÖKOLÓGIKUS ÉPÍTÉSZET 3

4 Síkkollektorok Transzparens síklemez Csőhálózat,melyben a hőhordozó közeg kering (általában réz), Abszorber (általában alumínium), Keretszerkezet, Hőszigetelés. ÖKOLÓGIKUS ÉPÍTÉSZET 4

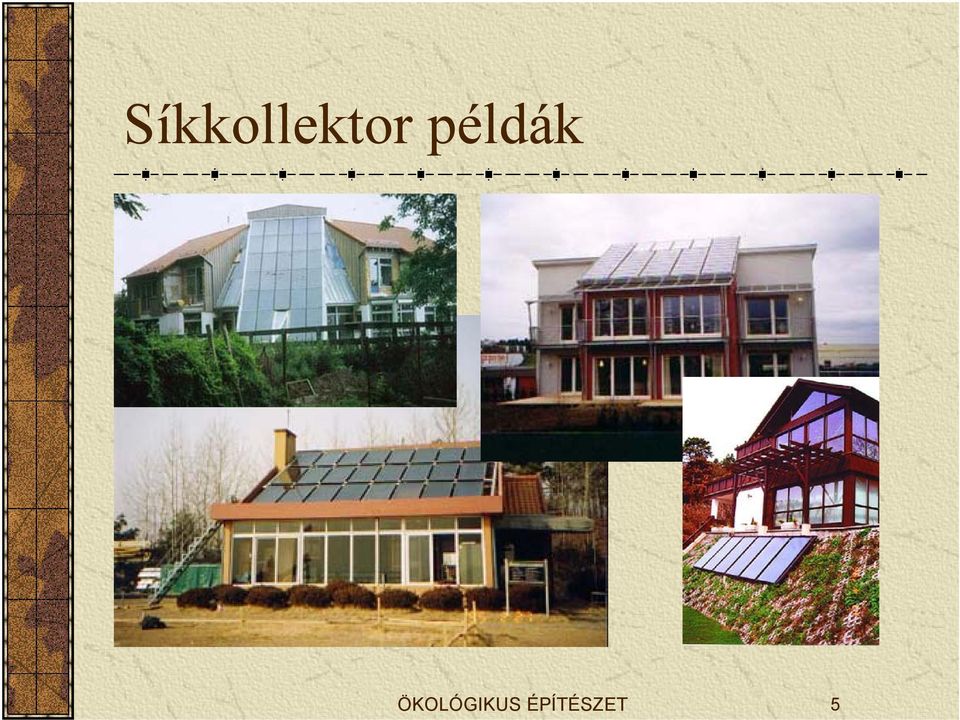

5 Síkkollektor példák ÖKOLÓGIKUS ÉPÍTÉSZET 5

6 Síkkollektorok, hengeres tükörfelülettel ÖKOLÓGIKUS ÉPÍTÉSZET 6

7 Parabolikus Kollektorok ÖKOLÓGIKUS ÉPÍTÉSZET 7

8 Vákuum kollektorok A vákuumkollektor cső a csőben elv alapján épül fel. A külső csőben vákuum van, a belsőben áramlik a hőhordozó közeg. ÖKOLÓGIKUS ÉPÍTÉSZET 8

9 Aktív térfutés 1 Derült ég; a kollektorral realizált hőnyereség meghaladja az igényeket: aktív szoláris térfutés + tároló futés. ÖKOLÓGIKUS ÉPÍTÉSZET 9

10 Aktív térfutés 2 Éjszaka vagy borult idő: futés a tárolóból ÖKOLÓGIKUS ÉPÍTÉSZET 10

11 Aktív térfutés 3 Éjszaka vagy borult idő, a tároló már kimerült: tároló felfutése a kiegészítő kazánnal ÖKOLÓGIKUS ÉPÍTÉSZET 11

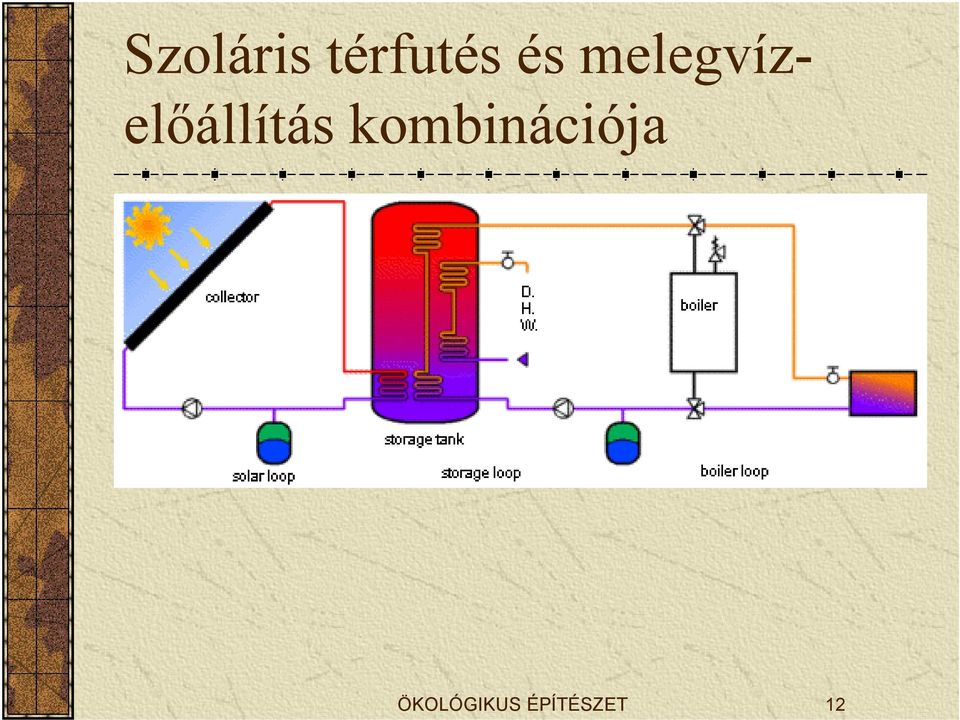

12 Szoláris térfutés és melegvízelőállítás kombinációja ÖKOLÓGIKUS ÉPÍTÉSZET 12

13 A szükséges kollektorrendszer becslése Szoláris térfutéshez: kollektormező felülete = 0,3*alapterület, tárolótérfogat m 3 -ben = = 0,1*kollektorfelület (m 2 ). Használati melegvízellátáshoz: 4 m 2 kollektor, 300 l tárolótérfogat egy 4 fős háztartáshoz. ÖKOLÓGIKUS ÉPÍTÉSZET 13

14 FOTOVOLTAIKUS RENDSZEREK ÖKOLÓGIKUS ÉPÍTÉSZET 14

15 Fotovoltaikus cellák PV-cella: Fényből elektromos áramot hoz létre PV-cellák működési mechanizmusa és csoportosítsa a htm PV cells alatt olvasható angol nyelven. ÖKOLÓGIKUS ÉPÍTÉSZET 15

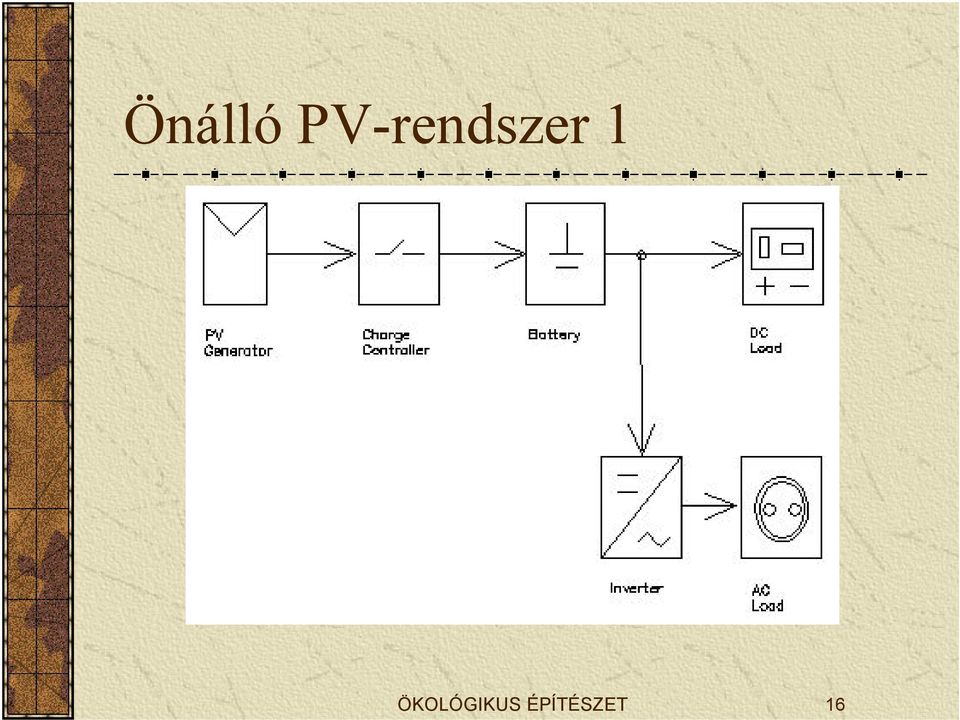

16 Önálló PV-rendszer 1 ÖKOLÓGIKUS ÉPÍTÉSZET 16

17 Önálló PV-rendszer 2 Villamos hálózattól távol eső esetekben alkalmazandó A tárolás akkumulátorral történik Inverter segítségével az egyenáram váltóárammá alakítható ÖKOLÓGIKUS ÉPÍTÉSZET 17

18 Hálózatra kapcsolt PV-rendszer Az energiatárolás problémája nem jelentkezik A hálózatba táplált áramot kötelező felvásárolni A bevitt és a kivett áramot külön mérő regisztrája ÖKOLÓGIKUS ÉPÍTÉSZET 18

19 Hibrid PV-rendszer 1 ÖKOLÓGIKUS ÉPÍTÉSZET 19

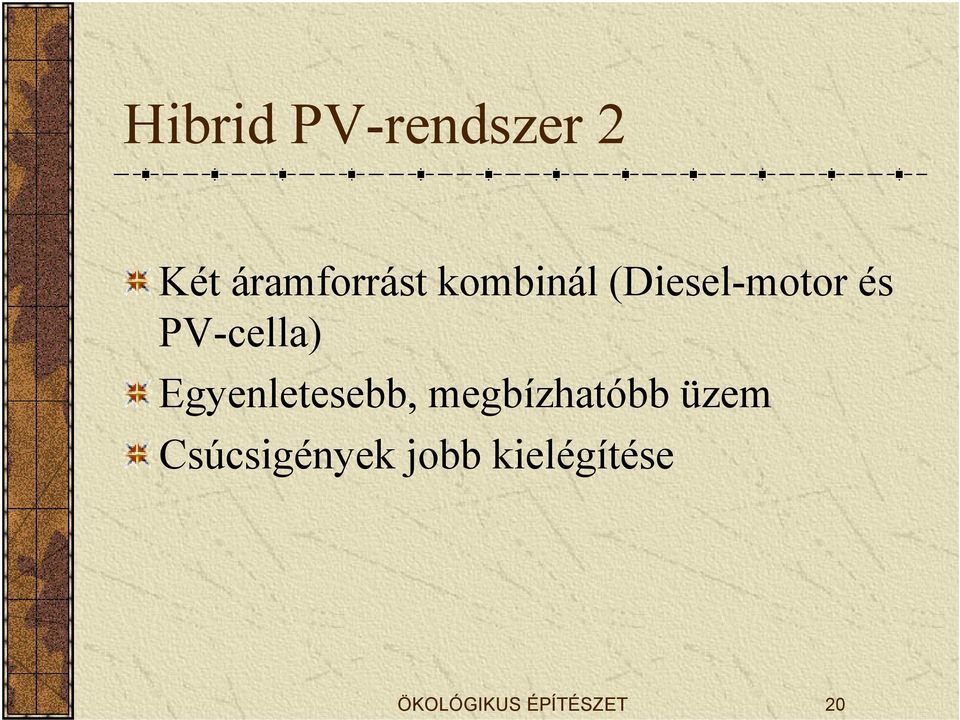

20 Hibrid PV-rendszer 2 Két áramforrást kombinál (Diesel-motor és PV-cella) Egyenletesebb, megbízhatóbb üzem Csúcsigények jobb kielégítése ÖKOLÓGIKUS ÉPÍTÉSZET 20

21 PV rendszerek az épületen PV cellák lehetnek: Az épületburkolófelületére illesztett, de a szerkezettől független rendszerek, Épületbe intergrált rendszerek, pl. napellenző, árnyékoló elemek, Épületbe integrált szemi-transzparens elemek, melyek diffúz természetes fényt tudnak biztosítani, Épületbe integrált burkolóelemek, pl, tetőcserepek közé, vagy homlokzatra, Épületbe intergrált, hőtechnikai rendszerrel kombinált megoldások, például cirkulált levegőelőmelegítés a PVcella és az épület burkolófelülete között ÖKOLÓGIKUS ÉPÍTÉSZET 21

22 Követelmények épületeken alkalmazott PV-rendszerekre Párahatásoknak való ellenállás Csapóesőnek való ellenállás Kondenzációnak való ellenállás Elekromos csatlakozások időjárás-állóak legyenek, A PV-rendszereket földelni kell. ÖKOLÓGIKUS ÉPÍTÉSZET 22

23 Épület példák 1 PV cellamező homlokzaton - Berlin ÖKOLÓGIKUS ÉPÍTÉSZET 23

24 Épület példák 2 ÖKOLÓGIKUS ÉPÍTÉSZET 24

25 Épület példák 3 PV panelok szemi-transzparens elemként a Freiburg-i Solarzentrum -ban ÖKOLÓGIKUS ÉPÍTÉSZET 25

26 Épület példák 4 PV panelok árnyékoló elemként a télikert üvegtetején PV panelok árnyékoló elemként egy németországi családi házon ÖKOLÓGIKUS ÉPÍTÉSZET 26

27 Épület példák 5 PV panelok árnyékoló elemként PV panelok árnyékoló elemként ÖKOLÓGIKUS ÉPÍTÉSZET 27

28 Épület példák 6 Átriumos épület sémája: szemitranszparens PV panelek az átrium felett ÖKOLÓGIKUS ÉPÍTÉSZET 28

29 Épület példák 7 ÖKOLÓGIKUS ÉPÍTÉSZET 29

30 Épület példák 8 ÖKOLÓGIKUS ÉPÍTÉSZET 30

31 Köszönöm a figyelmet! ÖKOLÓGIKUS ÉPÍTÉSZET 31
