1 Gépek biztonságtechnikája Termékpanoráma

2 Preventa biztonsági megoldások, a hatékonyabb védelem érdekében A vezérlőrendszer besorolása Simply Smart a Telemecanique termékek legfontosabb jellemzője Az ötletes és innovatív Preventa modulok biztonsági funkciói maximális védelmet nyújtanak az Ön automatizálási rendszere számára. *Simply Smart: leleményes, intelligens és egyszerűen használható. Biztonságtechnikai kiválasztási segédlet Ez az egyszerûsített kiválasztási útmutató bemutatja a legáltalánosabb, legfontosabb biztonságtechnikai alkalmazásokra megoldást nyújtó Preventa kínálatot. Gépgyártók: ahhoz, hogy a termékeit a világ bármely pontjára exportálni tudják, olyan megbízható megoldásokra van szükségük, melyek megfelelnek a nemzetközi szabványoknak. Felhasználók: termelékenységük fenntartásához a körülményektől független támogató megoldásokra van szükségük. Viszonteladók: a raktárkészlet optimalizálása mellett a vevők széleskörű elvárásait kielégítő általános megoldásokat keresnek. S S1 S2 F F1 F2 P P1 P2 Kockázatbecslés A kockázat szintjének általános körű becslését követően a biztonsági megoldásoknak a vezérlőrendszeréhez ajánlott kategóriának kell megfelelnie (az EN954-1 szabvány szerint). Baleset kimenetele Könnyű sérülés Súlyos, maradandó sérülés, illetve halál A veszélyzónában való tartózkodás időtartama és gyakorisága A ritkától a viszonylag gyakori előfordulásig A gyakoritól az állandó jelenlétig A baleset megelőzésének lehetősége Bizonyos körülmények között lehetséges Gyakorlatilag lehetetlen Kategória Az EN szabvány a mellékletben található táblázatban szerepel. Az előnyben részesített vezérlőrendszer kategória. Az aktuális veszélyekre vonatkozó minimum követelményeken túlmenő intézkedések. Lehetséges besorolás, melyek további intézkedéseket tesznek szükségessé. A Schneider által létrehozott séma könyvtár segít Önnek az optimális megoldás kiválasztásában: - a különböző biztonságtechnikai funkciókhoz biztosított típus-sémákkal - lehetővé teszi a sémák Autocad rajzformátumban történő kiválasztását és beillesztését. A rendelési számok meghatározása az elektronikus katalóguson keresztül Jelölés S1 ZB4 BS844 AND ZB4 BZ104 S2 ZB4 BA4 AND ZB4 BZ104 S3 ZB4 BA1 AND ZB4 BZ101 S4 XCS-M3910L S5 XCS-M3910L Module XPS-MP11123 KM1 LC1 KM2 LC1 Automatizálás Biztonsági vezérlők és modulok. Biztonsági AS-i Biztonsági készülékek és interfészek... Érzékelés Biztonsági kapcsolók Biztonsági végálláskapcsolók és szőnyegek Biztonsági fényfüggönyök... Ember-gép kapcsolat Vészgombok Lábkapcsolók Kétkezes vezérlők és engedélyező kapcsolók Jelzőfények és jelzőfény-oszlopok... Motorvezérlés Szakaszoló kapcsolók Tesys motorindítók T a r t a l o m oldal

3 Preventa Automatizálás Biztonsági vezérlők és relék vészgombok és végálláskapcsolók felügyeletéhez Biztonsági relék vészgombok és végálláskapcsolók felügyeletéhez Univerzális Áramkörök száma biztonsági 4N/O + 6 szilárdtest 3N/O funkciónként kiegészítő 3 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 74 mm 45 mm Univerzális megoldások: biztonsági vezérlők (több biztonsági funkció egyidejű felügyeletéhez) Tápfeszültség 24 VDC XPSMC16X (1)(2) XPSMP11123P (3) (1) (2) Külön rendelendő XPSMCWIN konfigurációs szoftver, konfigurációs kábel, adapter, XPSMCTS16 és XPSMCTS32 dugaszolható csatlakozó készlet csavaros sorkapoccsal, vagy XPSMCTC16 és XPSMCTC32 dugaszolható csatlakozó készlet rugós sorkapoccsal. (3) Fix, nem kivehető sorka Mágneses biztonsági kapcsolók és engedélyező kapcsolók felügyeletéhez 3-as kategória Áramkörök száma biztonsági 3N/O 3N/O 3N/O 7N/O 3N/O+3N/O késleltetett kiegészítő 1 szilárdtest 1N/C + 4 szilárdt. 2N/C + 4 szilárdt. 3 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 22.5 mm 22.5 mm 45 mm 90 mm 45 mm Optimális megoldások: biztonsági modulok egy biztonsági funkció felügyeletéhez Tápfeszültség 24 VDC XPSAV11113P (1) (1) Fix, nem kivehető sorka 24 VAC/DC XPSAC5121P (1) XPSAF5130P (1) XPSAK3114P (1) XPSAR3114P (1) Mágneses biztonsági kapcsolók, engedélyező kapcsolók felügyeletéhez Univerzális Felügyelethez mágneses biztonsági kapcsolók és engedélyező kapcsolók Áramkörök száma biztonsági 4N/O + szilárdtest 3N/O funkciónként kiegészítő 3 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 74 mm 45 mm Univerzális megoldások: biztonsági vezérlők (több biztonsági funkció egyidejű felügyeletéhez) Tápfeszültség 24 VDC XPSMC16X (1)(2) XPSMP11123P (3) (1) (2) Külön rendelendő XPSMCWIN konfigurációs szoftver, konfigurációs kábel, adapter, XPSMCTS16 és XPSMCTS32 dugaszolható csatlakozó készlet csavaros sorkapoccsal, vagy XPSMCTC16 és XPSMCTC32 dugaszolható csatlakozó készlet rugós sorkapoccsal. (3) Fix, nem kivehető sorka Biztonsági szőnyegek felügyeletéhez Felügyelethez max. 2db kódolt max. 6db kódolt engedélyező kapcsoló mágneskapcsoló mágneskapcsoló Áramkörök száma biztonsági 2N/O 2N/O 2N/O kiegészítő 2 szilárdtest 2 szilárdtest 2 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 22.5 mm 45 mm 22.5 mm Optimális megoldások: biztonsági modulok egy biztonsági funkció felügyeletéhez Tápfeszültség 24 VDC XPSDMB1132P (1) XPSDME1132P (1) XPSVC1132P (1) (1) Fix, nem kivehető sorka Biztonsági szőnyegek felügyeletéhez Univerzális 3-as kategória Áramkörök száma biztonsági 4N/O + 6 szilárdtest 3N/O funkciónként kiegészítő 3 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 74 mm 45 mm Univerzális megoldások: biztonsági vezérlők (több biztonsági funkció egyidejű felügyeletéhez) Tápfeszültség 24 VDC XPSMC16X (1)(2) XPSMP11123P (3) (1) (2) Külön rendelendő XPSMCWIN konfigurációs szoftver, konfigurációs kábel, adapter, XPSMCTS16 és XPSMCTS32 dugaszolható csatlakozó készlet csavaros sorkapoccsal, vagy XPSMCTC16 és XPSMCTC32 dugaszolható csatlakozó készlet rugós sorkapoccsal. (3) Fix, nem kivehető sorka 3-as kategória Áramkörök száma biztonsági 3N/O kiegészítő 1N/C + 4 szilárdtest Kijelző (LED-ek száma) 4 Tokozat szélessége 45 mm Optimális megoldások: biztonsági modulok egy biztonsági funkció felügyeletéhez Tápfeszültség 24 VAC/DC XPSAK3114P (1) (1) Fix, nem kivehető sorkapo 4 5

4 1,0 0,8 0,6 0,4 0,2 0,0 1,0 0,8 0,6 0,4 0,2 0,0 Preventa Automatizálás Biztonsági vezérlők és relék kétkezes indítók felügyeletéhez Biztonsági relék kétkezes indítók felügyeletéhez Univerzális Áramkörök száma biztonsági 4N/O + 6 szilárdtest kiegészítő Kijelző (LED-ek száma) 30 Tokozat szélessége 74 mm Univerzális megoldások: biztonsági vezérlők (több biztonsági funkció egyidejű felügyeletéhez) Tápfeszültség 24 VDC XPSMC16X (1)(2) (1) (2) Külön rendelendő XPSMCWIN konfigurációs szoftver, konfigurációs kábel, adapter, XPSMCTS16 és XPSMCTS32 dugaszolható csatlakozó készlet csavaros sorkapoccsal, vagy XPSMCTC16 és XPSMCTC32 dugaszolható csatlakozó készlet rugós sorkapoccsal. Fényfüggönyök felügyeletéhez 1-es kategória (IIIA... EN 574 típus) (IIIC... EN 574 típus) Áramkörök száma biztonsági 1N/O 2N/O 2N/O kiegészítő 1N/C 1N/C 2 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 22.5 mm 45 mm 22.5 mm Optimális megoldások: biztonsági modulok egy biztonsági funkció felügyeletéhez Tápfeszültség 24 VDC XPSBC1110 XPSBF1132P (1) 24 VAC/DC XPSBA5120 (1) Fix, nem kivehető so. Fényfüggönyök felügyeletéhez Univerzális Áramkörök száma biztonsági 4N/O + 6 szilárdtest 3N/O funkciónként kiegészítő 3 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 74 mm 45 mm Beépített muting (1) funkció igen nem (1) 1-2 a fényfüggöny érzékelésének rövid ideig tartó felfüggesztése Univerzális megoldások: biztonsági vezérlők (több biztonsági funkció egyidejű felügyeletéhez) Tápfeszültség 24 VDC XPSMC16X (1)(2) XPSMP11123P (3) (1) (2) Külön rendelendő XPSMCWIN konfigurációs szoftver, konfigurációs kábel, adapter, XPSMCTS16 és XPSMCTS32 dugaszolható csatlakozó készlet csavaros sorkapoccsal, vagy XPSMCTC16 és XPSMCTC32 dugaszolható csatlakozó készlet rugós sorkapoccsal. (3) Fix, nem kivehető sorka Nulla sebesség, időkésleltetés felügyelete 2-es kategória Áramkörök száma biztonsági 2N/O 3N/O 3N/O 7N/O 3N/O (2) kiegészítő 4 szilárdtest 1N/C + 4 szilárdt. 1N/C + 4 szilárdt. 2 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 45 mm 22.5 mm 45 mm 90 mm 90 mm Beépített muting (1) funkció igen nem nem nem igen (1) 1-2 a fényfüggöny érzékelésének rövid ideig tartó felfüggesztése Optimális megoldások: biztonsági modulok egy biztonsági funkció felügyeletéhez Tápfeszültség 24 VDC XPSCM14P (1) XPSLMR1152 (3) 24 VAC/DC XPSAFL5130P (1) XPSAK3114P (1) XPSAR3114P (1) (1) Fix, nem kivehető sor (2) 3N/O kimenet helyett 3 szilárdtest-kimenetű változat: XPSLMS1150 (3) Csak kivehető sorkapocs-blokkos változatban. Nulla sebesség, időkésleltetés és emelés felügyelete Univerzális Felügyelethez motor nulla sebesség állapot Áramkörök száma biztonsági 4N/O + 6 szilárdtest kiegészítő Kijelző (LED-ek száma) 30 Tokozat szélessége 74 mm Univerzális megoldások: biztonsági vezérlők (több biztonsági funkció egyidejű felügyeletéhez) Tápfeszültség 24 VDC XPSMC16X (1)(2) (1) Csak kivehető sorkapocs-blokkos változatban. (2) Külön rendelendő XPSMCWIN konfigurációs szoftver, konfigurációs kábel, adapter, XPSMCTS16 és XPSMCTS32 dugaszolható csatlakozó készlet csavaros sorkapoccsal, vagy XPSMCTC16 és XPSMCTC32 dugaszolható csatlakozó készlet rugós sorkapoccsal. 3-as kategória Felügyelethez motor nulla seb. állapot biztonsági időkésleltetés emelések Áramkörök száma biztonsági 1N/O + 1N/C 1N/O időkésleltetés 1N/O impulzus 2N/O kiegészítő 2 szilárdtest 2N/C + 2 szilárdtest 2N/C + 2 szilárdtest 2 szilárdtest Kijelző (LED-ek száma) Tokozat szélessége 90 mm 45 mm 45 mm 45 mm Optimális megoldások: biztonsági modulok egy biztonsági funkció felügyeletéhez Tápfeszültség 24 VDC XPSVN12 (1) Csak kivehető sorkapocs-blokkos változatban. 24 VAC/DC XPSTSA52P (1) XPSTSW52P (1) XPSDA52 6 7

5 Preventa AS-interfész Biztonsági modulok Biztonsági figyelőrendszerek Biztonsági interfészek Ø 22 mm vészgombokhoz Áramkörök száma biztonsági 2N/O 2 x 2N/O kiegészítő 1 szilárdtest 2 szilárdtest Kijelző (LED-ek száma) 5 8 Tokozat szélessége 45 mm 45 mm AS-interfész profil Master modul kompatibilitás S.7.F S.7.F V1 / V2.1 V1 / V2.1 ASISAFEMON1 (1) ASISAFEMON2 (1) (1) Az ASISMONDOCA (EN/FR/D) kezelési kézikönyv külön rendelendő. Beállító szoftver és szabályozó terminál Gombafejű vészgombok IP 20 IP x 46.5 x 68 mm 40 x 40 x 64 mm AS-interfész profil S.0.B.F.F S.0.B.F.F AS-interfész fogyasztása 45 ma 45 ma Infravörös címzés igen igen (nyitó + záró érintkezővel, a fejet nem tartalmazza) ASISSLB4 ASISSLB5 A fej rendelési száma (Ø 40 mm reteszelhető gombafejű vészgomb, kioldás elforgatással) (1) Más nyomógomb fej esetén kérjük keresse Vevőszolgálatunkat. Fém Műanyag ZB4BS844 (1) ZB5AS844 (1) Más biztonságtechnikai készülékek M12-es vagy ISO M16/20-as kimeneti csatlakozóval Szoftver (angol, francia, német nyelven) Szabályozó terminál (2) Mivel használatos Média Környezet Tápellátás ASISAFEMON1/2 CD-ROM PC ablakok ASISWIN IP 20 4 x LR6 akkumulátorok 70 x 50 x 170 mm ASITERV2 (2) A biztonsági interfészek címzéséhez használja az ASITERIR1 infravörös adaptert. Csatlakozó típusa AS-interfész profil AS-interfész fogyasztása Infravörös címzés (2) 2db előkábelezett csatlakozó vagy 1db előkábelezett csatlakozó és egy további csatlakozó. (3) 1db ISO M20-as csatlakozóhoz, használja az alább bemutatott adaptereket. 2db M12-es csatlakozó (2) 1db M12-es csatlakozó 1db ISO M16-os csatlakozó (3) IP 67 IP 67 IP x 40 x 58 mm 40 x 40 x 58 mm 40 x 40 x 57.5 mm S.0.B.F.F S.0.B.F.F S.0.B.F.F 45 ma 45 ma 45 ma igen igen igen ASISSLC2 ASISSLC1 ASISSLLS Kiegészítők Kiegészítők Kábelhosszúság Infravörös adapter szabályozó terminálhoz Leágazás AS-interfész kábelhez Kábel Kábel felügyelet-paraméterekhez az átmenet-felügyelet RS 232 felügyeletéhez IP 67 IP 67 IP 20 IP 20 1 m 2 m 2 m 0.2 m ASITERIR1 XZCG0122 ASISCPC ASISCM Leírás Kábel hossza Csatlakozók Előkábelezett csatlakozó pipa alakú egyenes egyenes ISO M16/M20 IP 67 IP 67 IP 67 IP 67 2 m Adapter XZCC12MCM40B XZCC12MDM40B XZCP1541L2 DE9RI

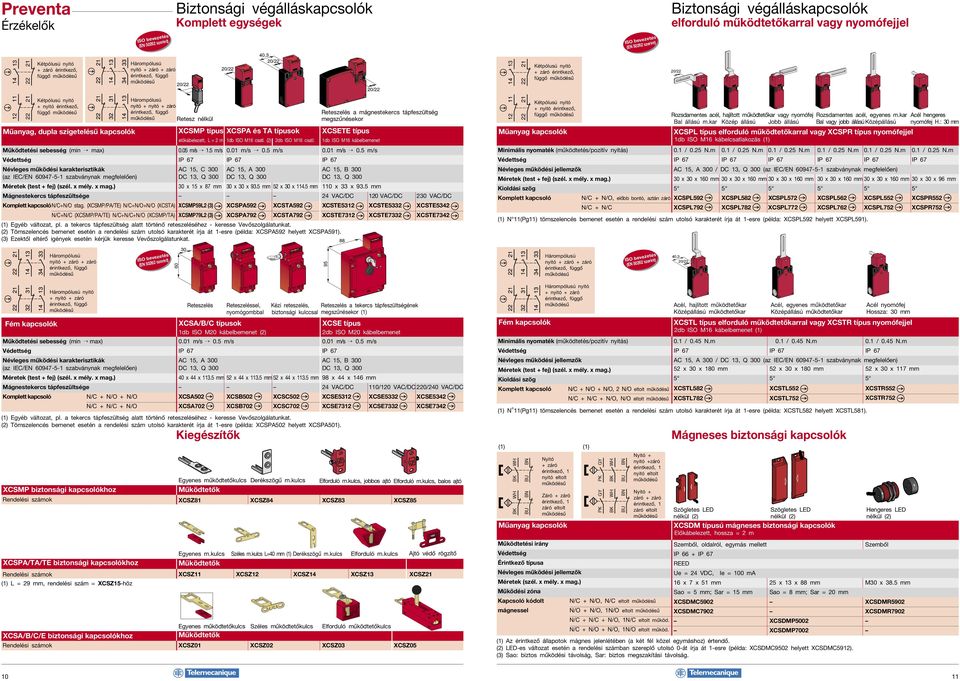

6 Preventa Érzékelők 13 Működtetési sebesség (min max) Kétpólusú nyitó + záró érintkező, függő Kétpólusú nyitó + nyitó érintkező, függő Műanyag, dupla szigetelésű kapcsolók Névleges működési karakterisztikák (az IEC/EN szabványnak megfelelően) Méretek (test + fej) (szél. x mély. x mag.) Mágnestekercs tápfeszültsége 20/22 Komplett kapcsoló N/C+N/O stag. (XCSMP/PA/TE) N/C+N/O+N/O (XCSTA) XCSMP59L2 (3) XCSPA592 XCSTA592 XCSTE5312 XCSTE5332 XCSTE ,3 20/22 N/C+N/C (XCSMP/PA/TE) N/C+N/C+N/O (XCSMP/TA) XCSMP79L2 (3) XCSPA792 XCSTA792 XCSTE7312 XCSTE7332 XCSTE7342 Hárompólusú nyitó + záró + záró Hárompólusú nyitó + záró + záró 20/22 Hárompólusú nyitó + nyitó + záró Retesz nélkül Biztonsági végálláskapcsolók Komplett egységek m/s 1.5 m/s 0.01 m/s 0.5 m/s 0.01 m/s 0.5 m/s IP 67 IP 67 IP 67 AC 15, C 300 AC 15, A 300 AC 15, B 300 DC 13, Q 300 DC 13, Q 300 DC 13, Q /22 30 x 15 x 87 mm 30 x 30 x 93.5 mm 52 x 30 x 1.5 mm 110 x 33 x 93.5 mm 24 VAC/DC 120 VAC/DC 230 VAC/DC (1) Egyéb változat, pl. a tekercs tápfeszültség alatt történő reteszeléséhez - keresse Vevőszolgálatunkat. (2) Tömszelencés bemenet esetén a rendelési szám utolsó karakterét írja át 1-esre (példa: XCSPA592 helyett XCSPA591). (3) Ezektől eltérő igények esetén kérjük keresse Vevőszolgálatunkat. 88 XCSMP típus XCSPA és TA típusok előkábelezett, L = 2 m 1db ISO M16 csatl. (2) 2db ISO M16 csatl. 30 Reteszelés a mágnestekercs tápfeszültség megszűnésekor XCSETE típus 1db ISO M16 kábelbemenet Kétpólusú nyitó + záró érintkező, függő Kétpólusú nyitó + nyitó érintkező, függő Minimális nyomaték (működtetés/pozitív nyitás) Méretek (test + fej) (szél. x mély. x mag.) Kioldási szög Komplett kapcsoló Hárompólusú nyitó + záró + záró Biztonsági végálláskapcsolók elforduló működtetőkarral vagy nyomófejjel 20/22 Rozsdamentes acél, hajlított működtetőkar vagy nyomófej Rozsdamentes acél, egyenes m.kar Acél hengeres Bal állású m.kar Közép állású Jobb állású Bal vagy jobb állású Középállású nyomófej H.: 30 mm N/C + N/O, előbb bontó, aztán záró XCSPL592 XCSPL582 XCSPL572 XCSPL562 XCSPL552 XCSPR552 N/C + N/C Műanyag kapcsolók XCSPL típus elforduló működtetőkarral vagy XCSPR típus nyomófejjel 1db ISO M16 kábelcsatlakozás (1) 0.1 / 0.25 N.m 0.1 / 0.25 N.m 0.1 / 0.25 N.m 0.1 / 0.25 N.m 0.1 / 0.25 N.m 0.1 / 0.25 N.m IP 67 IP 67 IP 67 IP 67 IP 67 IP 67 AC 15, A 300 / DC 13, Q 300 (az IEC/EN szabványnak megfelelően) 30 x 30 x 160 mm 30 x 30 x 160 mm 30 x 30 x 160 mm 30 x 30 x 160 mm 30 x 30 x 160 mm 30 x 30 x 96 mm XCSPL792 XCSPL782 XCSPL772 XCSPL762 XCSPL752 XCSPR752 (1) N 11(Pg11) tömszelencés bemenet esetén a rendelési szám utolsó karakterét írja át 1-esre (példa: XCSPL592 helyett XCSPL591). 40,3 20/22 Hárompólusú nyitó + nyitó + záró Reteszelés Reteszeléssel, Kézi reteszelés, Reteszelés a tekercs tápfeszültségének nyomógombbal biztonsági kulccsal megszűnésekor (1) Fém kapcsolók XCSA/B/C típusok XCSE típus 1db ISO M20 kábelbemenet (2) 2db ISO M20 kábelbemenet Működtetési sebesség (min max) Névleges működési karakterisztikák (az IEC/EN szabványnak megfelelően) Méretek (test + fej) (szél. x mély. x mag.) Mágnestekercs tápfeszültsége Komplett kapcsoló N/C + N/O + N/O N/C + N/C + N/O 0.01 m/s 0.5 m/s 0.01 m/s 0.5 m/s IP 67 IP 67 AC 15, A 300 AC 15, B 300 DC 13, Q 300 DC 13, Q x 44 x mm 52 x 44 x mm 52 x 44 x mm 98 x 44 x 6 mm 24 VAC/DC 110/120 VAC/DC 220/240 VAC/DC XCSA502 XCSB502 XCSC502 XCSE5312 XCSE5332 XCSE5342 XCSA702 XCSB702 XCSC702 XCSE7312 XCSE7332 XCSE7342 (1) Egyéb változat, pl. a tekercs tápfeszültség alatt történő reteszeléséhez - keresse Vevőszolgálatunkat. (2) Tömszelencés bemenet esetén a rendelési szám utolsó karakterét írja át 1-esre (példa: XCSPA502 helyett XCSPA501). XCSMP biztonsági kapcsolókhoz Kiegészítők Egyenes működtetőkulcs Derékszögű m.kulcs Működtetők XCSZ81 XCSZ84 XCSZ83 XCSZ85 XCSPA/TA/TE biztonsági kapcsolókhoz Elforduló m.kulcs, jobbos ajtó Elforduló m.kulcs, balos ajtó Egyenes m.kulcs Széles m.kulcs L=40 mm (1) Derékszögű m.kulcs Elforduló m.kulcs Működtetők XCSZ11 XCSZ12 XCSZ XCSZ13 XCSZ21 (1) L = 29 mm, rendelési szám = XCSZ15-höz XCSA/B/C/E biztonsági kapcsolókhoz Egyenes működtetőkulcs Széles működtetőkulcs Elforduló működtetőkulcs Működtetők XCSZ01 XCSZ02 XCSZ03 XCSZ05 Ajtó védő rögzítő WH BK WH BK BN BU BN BU Hárompólusú nyitó + nyitó + záró Acél, hajlított működtetőkar Acél, egyenes működtetőkar Acél nyomófej Középállású működtetőkar Középállású működtetőkar Hossza: 30 mm Fém kapcsolók XCSTL típus elforduló működtetőkarral vagy XCSTR típus nyomófejjel 2db ISO M16 kábelbemenet (1) Minimális nyomaték (működtetés/pozitív nyitás) Méretek (test + fej) (szél. x mély. x mag.) Kioldási szög Komplett kapcsoló N/C + N/O + N/O, 2 N/O eltolt N/C + N/C + N/O, N/O eltolt PK GY PK GY BK WH BK WH BU BN BU BN 0.1 / 0.45 N.m 0.1 / 0.45 N.m 0.1 / 0.45 N.m IP 67 IP 67 IP 67 AC 15, A 300 / DC 13, Q 300 (az IEC/EN szabványnak megfelelően) 52 x 30 x 180 mm 52 x 30 x 180 mm 52 x 30 x 117 mm XCSTL582 XCSTL552 XCSTR552 XCSTL782 XCSTL752 XCSTR752 (1) N 11(Pg11) tömszelencés bemenet esetén a rendelési szám utolsó karakterét írja át 1-esre (példa: XCSTL582 helyett XCSTL581). (1) (1) Nyitó + záró érintkező, 1 nyitó eltolt Záró + záró érintkező, 1 záró eltolt Nyitó + nyitó +záró érintkező, 1 nyitó eltolt Nyitó + záró + záró érintkező, 1 záró eltolt Mágneses biztonsági kapcsolók Szögletes LED Szögletes LED Hengeres LED nélkül (2) nélkül (2) nélkül (2) Műanyag kapcsolók XCSDM típusú mágneses biztonsági kapcsolók Előkábelezett, hossza = 2 m Működtetési irány Érintkező típusa Működési zóna Kapcsoló kódolt mágnessel N/C + N/O, N/C eltolt N/O + N/O, 1N/O eltolt N/C + N/C + N/O, 1N/C eltolt működ. N/C + N/O + N/O, 1N/O eltolt működ. Szemből, oldalról, egymás mellett IP 66 + IP 67 REED Ue = 24 VDC, Ie = 100 ma Szemből 16 x 7 x 51 mm 25 x 13 x 88 mm M30 x 38.5 mm Sao = 5 mm; Sar = 15 mm Sao = 8 mm; Sar = 20 mm XCSDMC5902 XCSDMR5902 XCSDMC7902 XCSDMR7902 XCSDMP5002 XCSDMP7002 (1) Az érintkező állapotok mágnes jelenlétében (a két fél közel egymáshoz) értendő. (2) LED-es változat esetén a rendelési számban szereplő utolsó 0-át írja át 1-esre (példa: XCSDMC9502 helyett XCSDMC5912). (3) Sao: biztos működési távolság, Sar: biztos megszakítási távolság

7 Preventa Érzékelők Végálláskapcsolók és biztonsági szőnyegek Biztonsági végálláskapcsolók Fényfüggönyök 2-es kategória BK-WH BK RD-WH RD BU BN GN-YE Hárompólusú nyitó + nyitó + záró érintkezők, független BK-WH BK RD-WH RD BU BN GN-YE Miniatűr kapcsolók Hárompólusú nyitó + nyitó + záró érintkezők, függő Működtetési sebesség (min max) Minimális erő vagy nyomaték (működtetés/pozitív nyitás) Méretek (test + fej) (szél. x mély. x mag.) m/s 8.5 N / 42.5 N IP 66 + IP 67 + IP x 16 x 60 mm m/s 7 N / 35 N IP 66 + IP 67 + IP x 16 x 70.5 mm m/s 0.5 N.m / 0.1 N.m IP 66 + IP 67 + IP x 32 x 92.5 mm Komplett kapcsoló N/C + N/C + N/O független működ. XCSM3910L1 XCSM3902L1 XCSM3915L1 N/C + N/C + N/O függő XCSM3710L1 XCSM3702L1 XCSM3715L1 (1) 2m hosszú kábelhez a rendelési szám utolsó karakterének helyére írjon 2-est (példa: XCSM3910L1 helyett XCSM3910L2). 5m hosszú kábelhez a rendelési szám utolsó karakterének helyére írjon 5-öst (példa: XCSM3910L1 helyett XCSM3910L5). Koplett kapcsolók (1) A könnyebb telepítés érdekében lásd a Biztonsági szőnyeg tervezés (SISCD ) című konfigurációs szoftverünket. 3-as kategória (EN 954/1) Válaszidő (s) Érzékenység Maximális terhelés Csatlakozás (1) Sínek (2db) hosszúság: Szegélyek és sín csatlakozók Hárompólusú nyitó + nyitó + záró érintkezők, független Hárompólusú nyitó + nyitó + záró érintkezők, függő Működtetési sebesség (min max) Minimális erő vagy nyomaték (működtetés/pozitív nyitás) Méretek (test + fej) (szél. x mély. x mag.) Komplett kapcsoló N/C + N/C + N/O független működ. XCSD3910P20 XCSD3902P20 XCSD3918P20 XCSP3910P20 XCSP3902P20 XCSP3918P20 N/C + N/C + N/O függő (2) Pg 13,5 és ½ NPT kábelbemenettel keresse Vevőszolgálatunkat. (1) Áthidaló kábel és előkábelezett csatlakozó összekötéséhez kérjük keresse Vevőszolgálatunkat. Kiegészítők Fém Görgős nyomófej Műanyag nyomófej görgős kar XCSM típus, fém előkábelezett, hossza = 1 m (1) Fém Görgős Műanyag Fém Görgős Műanyag nyomófej nyomófej görgős kar nyomófej nyomófej görgős kar XCSD típus, fém XCSP típus, műanyag 1db ISO M20 1,5 kábelbemenet (2) 1db ISO M20 1,5 kábelbemenet (2) m/s 1.5 m/s m/s 1.5 m/s 15 N / 45 N 12 N / 36 N 10 N.m / 0.1 N.m 15 N / 45 N 12 N / 36 N 10 N.m / 0.1 N.m IP 66 + IP 67 IP 66 + IP x 34.5 x 89 mm 34 x 34.5 x 99.5 mm 34 x 43 x mm 34 x 34.5 x 89 mm 34 x 34.5 x 99.5 mm 34 x 43 x mm XCSD3710P20 XCSD3702P20 XCSD3718P20 XCSP3710P20 XCSP3702P20 XCSP3718P20 Biztonsági szőnyegek (1) IP 67 Csak maga a szőnyeg: 20ms, XPSAK modullal: < 40ms, XPSMP modullal: 30ms Egy szőnyeg: > 20kg, Szőnyeg csoport: > 20kg 2000 N/cm 2 Áthidaló kábel M8 csaktlakozóval (apa/anya), hossz = 100 mm 500 x 500 x 11 mm 500 x 750 x 11 mm 750 x 750 x 11 mm 750 x 1250 x 11 mm XY2TP1 XY2TP2 XY2TP3 XY2TP4 194 mm 394 mm 444 mm 494 mm 644 mm 694 mm 744 mm 1194 mm 1244 mm XY2TZ10 XY2TZ20 XY2TZ30 XY2TZ40 XY2TZ50 XY2TZ60 XY2TZ70 XY2TZ80 XY2TZ90 Külső szegélyek Belső szegély Szegély csatlak., H = 56 mm Sín csatlakozók, H = 6 mm (4db) + külső szegély kábel-kivezetővel (2db) (2db) XY2TZ4 XY2TZ5 XY2TZ1 XY2TZ2 Fényfüggöny Magasan védett (a pren 999 szabványnak megfelelően) Névleges távolság-érzékelés (Sn) Érintkezők száma Válaszidő biztonsági kiegészítő Modulok (beépített csillapító funkcióval) 24 VDC Fénysorompó pár, előkábelezett, L = 5m PNP tengelyirányú M12 csatlakozó PNP mm (1 4 sugár) 8 m 2N/O 4 szilárdtest < 25 ms XPSCM14P (1) XU2S18PP340L5 (2) XU2S18PP340D (2) (1) Nem kivehető sorkapocs blokk esetén a rendelési szám végéről hagyja el a P betűt (példa: XPSCM14P helyett XPSCM14). (2) A felszerelés tengelyéhez képest 90 -al való beállításhoz a rendelési számban az utolsó betű elé írjon W betűt (példa: XU2S18PP340L5 helyett XU2S18PP340WL5). Névleges távolság-érzékelés (Sn) Érzékelési kapacitás Érintkezők száma Válaszidő biztonsági kiegészítő Adó + vevő magas védettségű (mm) 260 Hosszúság Előkábelezett csatlakozó vevőhöz (árnyékolt kábel) adóhoz Fényfüggöny funkciók Auto/kézi, Külső kapcsolókészülékek felügyelete (EDM: External Divices Monitoring), Teszt-bemenet (MTS: Teszt-jel felügyelet), Kitakarás (ECS/B), Mozgó kitakarás (FB), Kitakarás + mozgó kitakarás, Irányba állítást segítő LED kijelző, Működési mód és vészjelzés LED-del. Kompakt sorozat 2-es típusú, az IEC/EN szabványnak megfelelően Egy fénysugár infravörös továbbítása 4-es típusú, az IEC/EN szabványnak megfelelően. Többsugaras, infravörös továbbítás lengőkábel csatlakozóval, H = 0.25 m m m mm ujj 30 mm kéz 2 szilárdtest PNP 2 szilárdtest PNP 1 szilárdtest PNP 1 szilárdtest PNP ms modelltől függő ms modelltől függő XUSLTQ6A0260 XUSLTQ6A0350 XUSLTQ6A0435 XUSLTQ6A0520 XUSLTQ6A0610 XUSLTQ6A0700 XUSLTR5A0350 XUSLTR5A0520 XUSLTR5A0700 XUSLTR5A0870 XUSLTQ6A0955 XUSLTR5A1045 XUSLTR5A1215 XUSLTQ6A1390 XUSLTR5A1390 XUSLTR5A1570 Kiegészítők 10 m 15 m 30 m XSZTCR10 XSZTCR15 XSZTCR30 XSZTCT10 XSZTCT15 XSZTCT

8 Preventa Működtetés Vészleállítók Ø 22 mm reteszelt gombafejű nyomógomb Vészleállítás Húzókapcsolók 13 Nyitó + záró érintkező Nyitó + záró 13 Nyomógombok Nyitó + záró + nyitó érintkező Reteszoldás Reteszoldás kulccsal Reteszoldás forgatással (n 455) forgatással Fém Műanyag Reteszoldás kulccsal (n 455) Nyitó + nyitó Működtető kábel hossza <_ 15 m Nyomógombos reteszoldás Reteszelés, jelzőfény nélkül 1db ISO M20 kábelbemenet Reteszoldás kulccsal (n 421) Ütés-/rezgésállóság Méretek (Ø x mélység) Érintkező N/C + N/O N/C + N/O + N/C gn / 5 gn 10 gn / 5 gn IP 65 IP 65 AC 15, A 600 / DC 13, Q 600 (az IEC/EN szabványnak megfelelően) Ø 40 x 82 mm Ø 40 x 104 mm Ø 40 x 81.5 mm Ø 40 x 103 mm XB4BS8445 XB4BS9445 XB5AS8445 XB5AS9445 XB4BS84441 ZB4BS944 + ZB4BZ1 ZB5AS944 + ZB5AZ1 Ütés-/rezgésállóság Működtető kábel hossza Működtető kábel rögzítési pontja Érintkező N/C + N/O függő N/C + N/C függő gn / 10 gn 50 gn / 10 gn IP 65 IP 65 AC-15, A300 / DC-13, Q300 (az IEC/EN szabványnak megfelelően) 201 x 71 x 68 mm 201 x 71 x 68 mm 15 m 15 m jobbra vagy balra XY2CH13250H29 XY2CH13270H29 jobbra vagy balra XY2CH13450H29 XY2CH13470H29 Tokozott vészleállító, reteszelt Ø 22 mm gombafejű nyomógombbal (1) 13-as (Pg 13,5) töms Nyitó + záró érintkező Nyitó + nyitó érintkező Nyitó + záró Tokozat Nyitó + záró + nyitó érintkező Reteszoldás forgatással Reteszoldás kulccsal (n 455) Műanyag 2db ISO M20 kábelbemenet vagy 13-as (Pg13,5) tömszelencés bemenet Nyitó + nyitó Működtető kábel hossza <_ 50 m Nyomógombos reteszoldás Nyomógomb reteszoldása kulccsal (n 421) Reteszelés, jelzőfény nélkül 3db ISO M20 kábelbemenet vagy 13-as (Pg 13,5) tömszelencés kábelbemenet Ütés-/rezgésállóság Érintkező N/C + N/O N/C + N/C N/C + N/O + N/C gn / 5 gn 10 gn / 5 gn IP 65 IP 65 AC 15, A 600 / DC 13, Q 600 (az IEC/EN szabványnak megfelelően) 68 x 91 x 68 mm 67 x 113 x 68 mm XALK178E XALK178F XALK188E XALK188F XALK188G Ütés-/rezgésállóság Működtető kábel hossza Működtető kábel rögzítési pontja Érintkező N/C + N/O függő N/C + N/C függő gn / 10 gn 50 gn / 10 gn IP 65 IP 65 AC-15, A300 / DC-13, Q300 (az IEC/EN szabványnak megfelelően) 229 x 82 x 2 mm 229 x 82 x 2 mm 50 m 50 m balra jobbra balra jobbra XY2CE2A250 XY2CE1A250 XY2CE2A450 XY2CE1A450 XY2CE2A270 XY2CE1A270 XY2CE1A470 Címketartók, címkék Méretek Jelölés: Emergency stop Arrêt d urgence Not Aus Címketartóval Piros, fehér feliratozással Sárga fekete feliratozással 30 x 40 mm, körkörös kialakítású Ø 60 mm ZBY2330 ZBY9330 ZBY2130 ZBY9130 ZBY2230 ZBY

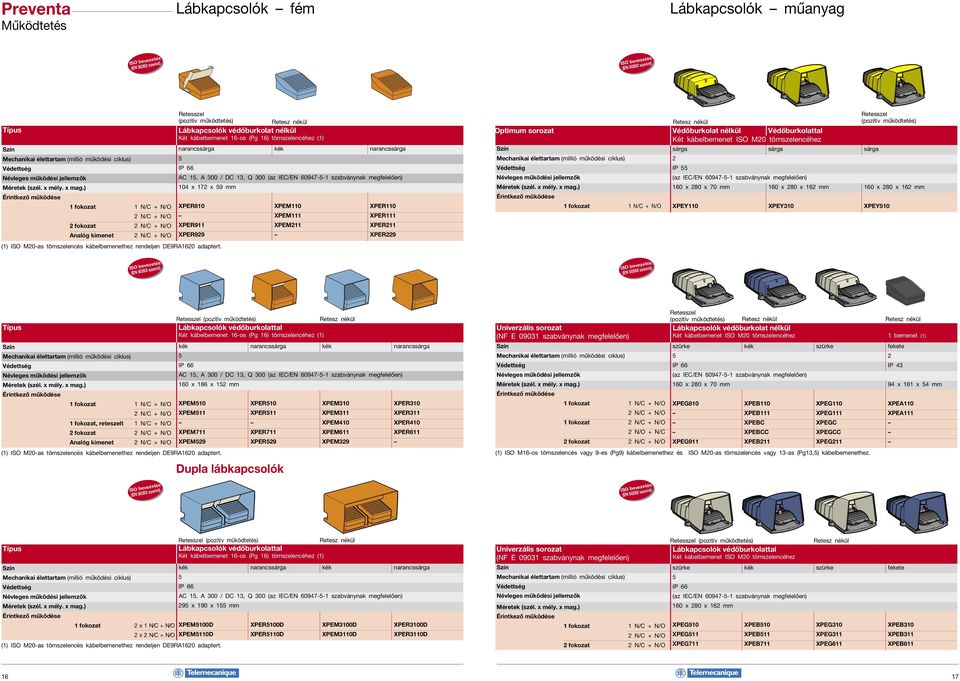

9 Preventa Működtetés Lábkapcsolók fém Lábkapcsolók műanyag Érintkező működése 1 fokozat 1 N/C + N/O 2 N/C + N/O 2 fokozat 2 N/C + N/O Analóg kimenet 2 N/C + N/O narancssárga kék narancssárga 5 IP 66 AC 15, A 300 / DC 13, Q 300 (az IEC/EN szabványnak megfelelően) 104 x 172 x 59 mm (1) ISO M20-as tömszelencés kábelbemenethez rendeljen DE9RA1620 adaptert. Retesszel (pozitív működtetés) Retesz nékül Lábkapcsolók védőburkolat nélkül Két kábelbemenet 16-os (Pg 16) tömszelencéhez (1) XPER810 XPEM110 XPER110 XPEM111 XPER111 XPER911 XPEM211 XPER211 XPER929 XPER229 Optimum sorozat Érintkező működése 1 fokozat 1 N/C + N/O Retesz nékül Védőburkolat nélkül Védőburkolattal Két kábelbemenet ISO M20 tömszelencéhez sárga sárga sárga 2 IP 55 (az IEC/EN szabványnak megfelelően) Retesszel (pozitív működtetés) 160 x 280 x 70 mm 160 x 280 x 162 mm 160 x 280 x 162 mm XPEY110 XPEY310 XPEY510 Érintkező működése 1 fokozat 1 N/C + N/O 2 N/C + N/O 1 fokozat, reteszelt 1 N/C + N/O 2 fokozat 2 N/C + N/O Analóg kimenet 2 N/C + N/O kék narancssárga kék narancssárga 5 IP 66 AC 15, A 300 / DC 13, Q 300 (az IEC/EN szabványnak megfelelően) 160 x 186 x 152 mm (1) ISO M20-as tömszelencés kábelbemenethez rendeljen DE9RA1620 adaptert. Retesszel (pozitív működtetés) Retesz nékül Lábkapcsolók védőburkolattal Két kábelbemenet 16-os (Pg 16) tömszelencéhez (1) XPEM510 XPER510 XPEM310 XPER310 XPEM511 XPER511 XPEM311 XPER311 XPEM410 XPER410 XPEM711 XPER711 XPEM611 XPER611 XPEM529 XPER529 XPEM329 Dupla lábkapcsolók Univerzális sorozat (NF E szabványnak megfelelően) Érintkező működése 1 fokozat 1 N/C + N/O 2 N/C + N/O 1 fokozat 2 N/C + N/O 2 N/O + N/C 2 fokozat 2 N/C + N/O Retesszel (pozitív működtetés) Retesz nékül Retesz nékül Lábkapcsolók védőburkolat nélkül Két kábelbemenet ISO M20 tömszelencéhez 1 bemenet (1) szürke kék szürke fekete 5 2 IP 66 IP 43 (az IEC/EN szabványnak megfelelően) 160 x 280 x 70 mm 94 x 161 x 54 mm XPEG810 XPEB110 XPEG110 XPEA110 XPEB111 XPEG111 XPEA111 XPEBC XPEGC XPEBCC XPEGCC XPEG911 XPEB211 XPEG211 (1) ISO M16-os tömszelencés vagy 9-es (Pg9) kábelbemenethez és ISO M20-as tömszelencés vagy 13-as (Pg13,5) kábelbemenethez. Érintkező működése Retesszel (pozitív működtetés) Retesz nékül Lábkapcsolók védőburkolattal Két kábelbemenet 16-os (Pg 16) tömszelencéhez (1) kék narancssárga kék narancssárga 5 IP 66 AC 15, A 300 / DC 13, Q 300 (az IEC/EN szabványnak megfelelően) 295 x 190 x 155 mm 1 fokozat 2 x 1 N/C + N/O XPEM5100D XPER5100D XPEM3100D XPER3100D (1) ISO M20-as tömszelencés kábelbemenethez rendeljen DE9RA1620 adaptert. 2 x 2 N/C + N/O XPEM5110D XPER5110D XPEM3110D XPER3110D Univerzális sorozat (NF E szabványnak megfelelően) Érintkező működése 1 fokozat 1 N/C + N/O 2 N/C + N/O 2 fokozat 2 N/C + N/O Retesszel (pozitív működtetés) Lábkapcsolók védőburkolattal Két kábelbemenet ISO M20 tömszelencéhez szürke kék szürke fekete 5 IP 66 (az IEC/EN szabványnak megfelelően) 160 x 280 x 162 mm Retesz nékül XPEG510 XPEB510 XPEG310 XPEB310 XPEG511 XPEB511 XPEG311 XPEB311 XPEG711 XPEB711 XPEG611 XPEB

10 Preventa Működtetés Vezérlőegységek Kétkezes indítók Vario Motorvezérlés Fő- és vészleállító kapcsolók Homloklapra szerelt 1/L1 3/L2 5/L3 Két vezérlő és egy gombafejű nyomógomb Vészgomb vagy feloldó gomb Két vezérlő és egy gombafejű vészgomb vagy feloldó gomb előkábelezett sorkapoccsal Kétkezes vezérlőpult Két kábelbemenet ISO M20 vagy 13-as (Pg13,5) tömszelencéhez, egy kábelbemenet n 21 (Pg21) tömszelencéhez (2) 2/T1 4/T2 6/T3 Előlap oldali rögzítés Mini-Vario standard alkalmazásokhoz Hátlap oldali rögzítés Piros vészgomb (N/C + N/C függő ) Sárga engedélyező gomb (N/C + N/O előbb bontó aztán záró) 1 1 IP 65 IP 65 AC 15, A 600 / DC 13, Q 600 (IEC/EN szabványnak megfelelően) 455 x 170 x mm XY2SB71 (1) XY2SB72 (1) XY2SB75 XY2SB76 Előlap méretei (mm) Rögzítés i szint Névleges feszültség (Ue) Termikus áram (Ith) 12 A 20 A 60 x x 60 Ø 22.5 mm IP 20 IP 20 Ø 22.5 mm 690 V 690 V VCDN12 VCDN20 VCCDN12 VCCDN20 (1) XY2SB90 állvánnyal rend (2) ISO M25 tömszelencés bemenet esetén rendelni kell egy DE9RA2125 adaptert és egy rögzítő anyacsavart. Érintkezők állapota Engedélyező kapcsolók 1/L1 3/L2 5/L (XY2-AU2) Érintkezők száma Érintkező típusa Leírás Ütés-/rezgésállóság Az érintkező zárt Az érintkező nyitott A kiegészítők rögzítéséhez keresse Vevőszolgálatunkat. Műanyag markolat Bemenet Ø 7..13mm kábelhez engedélyezés, 3 pozíció + 1N/C 2 engedélyezés, 3 pozíció + 1N/C nyomógomb nélkül 10 gn / 6 gn IP 66 IP további N/O érintkező nyomógombbal (N/O segédérintkezőhöz) AC 15, C300 / DC 13, R300 (IEC/EN szabványnak megfelelően) 46 x 58 x 261 mm 46 x 58 x 269 mm XY2AU1 XY2AU2 2/T1 4/T2 6/T3 Előlap méretei (mm) Rögzítés i szint Névleges feszültség (Ue) Termikus áram (Ith) 12 A 20 A 25 A 32 A 40 A 63 A 80 A 125 A 175 A Előlap oldali rögzítés Vario speciális alkalmazásokhoz Hátlap oldali rögzítés 60 x x x x x x 90 Ø 22.5 mm 4 csavar 4 csavar Ø 22.5 mm 4 csavar 4 csavar IP 20 IP 20 IP 20 IP 20 IP 20 IP V 690 V 690 V 690 V 690 V 690 V VCD02 VCF02 VCCD02 VCCF02 VCD01 VCF01 VCCD01 VCCF01 VCD0 VCF0 VCCD0 VCCF0 VCD1 VCF1 VCCD1 VCCF1 VCD2 VCF2 VCCD2 VCCF2 VCF3 VCCF3 VCF4 VCCF4 VCF5 VCCF5 VCF6 VCCF6 Tokozott 2/T1 4/T2 6/T3 1/L1 3/L2 5/L3 Mini-Vario Vario Előlap méretei (mm) i szint Névleges feszültség (Ue) Termikus áram (Ith) 10 A 16 A 20 A 25 A 32 A 50 A 63 A 100 A 0 A 60 x x 106 x 131 mm IP V VCFN12GE VCFN20GE VCFN25GE VCFN32GE VCFN40GE 60 x x 131 x 6 mm IP V VCF02GE VCF01GE VCF0GE VCF1GE VCF2GE VCF3GE (1) VCF4GE (1) 90 x x 191 x 280 mm IP V VCF5GE VCF6GE (1) Méretek: szélesség x mélység x magasság 150 x 152 x 170 mm 18 19

11 TeSys Motorvezérlés Motorindítók Tokozott motorvédő kapcsolók TeSys Motorvezérlés Motorindítók Tokozott 3-fázisú motorindítók 2/T1 1/L1 3/L2 5/L3 4/T2 6/T3 Teljes motorvédő kapcsoló: motorvédő kapcsoló + tokozat + biztonságtechnikai készülék. Pl.: GV2ME01 + GV2MC02 + GV2K04. Motorvédő kapcsolók Nem irányváltós Irányváltós Motorteljesítmény kw (400 V) Túlterhelésvédelem A Zárlatvédelem Id ± 20% A Zárlatvédelem Ithe (a tokozatban) A Motorteljesítmény kw (400 V) Túlterhelésvédelem A Zárlatvédelem Id ± 20% A Zárlatvédelem Ithe (a tokozatban) A Motorteljesítmény kw (400 V) Túlterhelésvédelem A Zárlatvédelem Id ± 20% A Zárlatvédelem Ithe (a tokozatban) A GV2ME01 GV2ME02 GV2ME03 GV2ME04 GV2ME GV2ME06 GV2ME07 GV2ME08 GV2ME10 GV2ME GV2ME16 GV2ME20 GV2ME21 GV2ME22 GV2ME32 i szint Névleges motorteljesítmény AC3-ban (kw) Túlterhelés- 220/230 V 400/415 V 440 V védelem (A) IP 657 IP 657 IP 657 Alap rendelési számok, kiegészítendők a feszültségkóddal (1) LG1K LG7K06 02 LG8K06 02 LG1K LG7K06 03 LG8K06 03 LG1K LG7K06 04 LG8K06 04 LG1K LG7K06 05 LG8K06 05 LG1K LG7K06 06 LG8K06 06 LG1K LG7K06 07 LG8K06 07 LG1K LG7K06 08 LG8K06 08 LG1K LG7K06 10 LG8K06 10 LG1K095 LG7K09 LG8K09 LG1D LG7D12 16 LG8K12 16 LG1D LG7D18 20 LG1D LG7D18 21 Tokozat Üres tokozat Beépített szabályozótranszformátorral, 400/24 V Nem irányváltós Beépített szabályozótranszformátorral, 400/24 V Irányváltós Szerelés Felületi szerelés Süllyesztett szerelés i szint IP 55 IP 55 (az előlapon) (1) 93 x 5.5 x 7 mm 93 x 55 x 126 mm GV2MC02 GV2MP02 (1) A megadott befoglaló méretekbe beépíthető a GV2K04 biztonsági készülék. Biztonsági készülékek i szint Névleges motorteljesítmény AC3-ban (kw) Túlterhelés- 380/400 V védelem (A) IP 657 IP 657 Alap rendelési számok (a Q7-es kód (380/400 V) a motorindítóra kapcsolt feszültséget jelöli) LJ7K06Q702 LJ8K06Q702 LJ7K06Q703 LJ8K06Q703 LJ7K06Q704 LJ8K06Q704 LJ7K06Q705 LJ8K06Q705 LJ7K06Q706 LJ8K06Q706 LJ7K06Q707 LJ8K06Q707 LJ7K06Q708 LJ8K06Q708 LJ7K06Q710 LJ8K06Q710 LJ7K09Q7 LJ8K09Q7 Biztonsági készülékek Vezérlőfeszültség kódok Piros nyomógomb fejjel Reteszoldás forgatással Reteszoldás forgatással Reteszoldás kulccsal KI állapotban lakatolható (kulcsszám: 455) GV2K04 GV2K031 GV2K021 Váltakozó feszültség (50/60 Hz) (1) Feszültségkód A vezérlőkört a felhasználónak kell bekötnie. 24 V 230 V 400 V 415 V B7 P7 V7 N

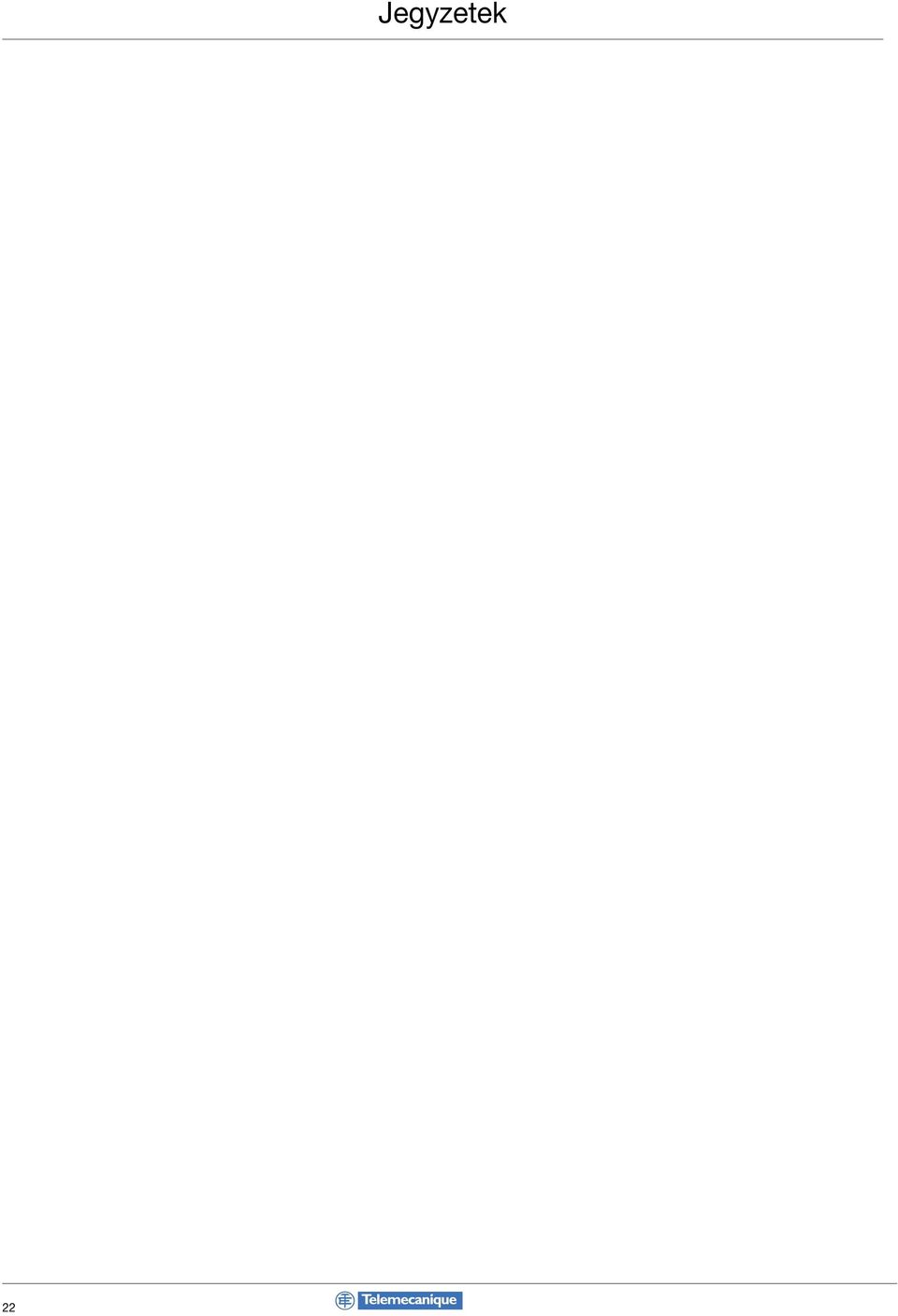

12 22 Jegyzetek

13 A Telemecanique megoldásainak hatékonysága Kompatibilitás Rendszerben gondolkodva, Telemecanique termékekből magas minőségű alkalmazásokat valósíthat meg, megfelelve minden automatizálási és vezérlési követelménynek. Szolgáltatás Egyetlen partner, globális jelenlét Folyamatos hozzáférés világszerte A 130 országban megtalálható több mint 5000 eladási végpont garantálja, hogy mindig rendelkezésre álljon az adott ország szabványainak és igényeinek megfelelő termék. Műszaki támogatás bárhol tartózkodik A Schneider világszerte biztosítja a szükséges műszaki támogatást. Ezen felül, a Schneider munkatársai készek egyedi megoldásokat is szolgáltatni. TE161/2004 MGXXX/ / /XX
