1 A környezetvédelmi vizsgálatról szóló évi osztrák UVP-G 6. - a által előírt KÖRNYEZETVÉDELMI NYILATKOZAT Szélpark Andau / Halbturn Verziószám 02 Bécs, június 30.

2 JELENTÉSKÉSZÍTÉS Marktstraße 3 Technologiezentrum, 7000 Eisenstadt Tel.: / Fax: / office@baubetreuung.at Műszaki tervezés ImWind Operations GmbH Westbahnstraße 7/25, 1070 Wien Tel.: 01 / Fax: 01 / sp@imwind.at RaumUmwelt Planungs-GmbH Mariahilfer Str , 1060 Wien Tel.: 01 / Fax: 01 / office@raumumwelt.at Projekt-összehangolás

3 TARTALOM 1 BEVEZETÉS FELADATMEGHATÁROZÁS A BENYÚJTOTT DOKUMENTÁCIÓ SZERKEZETE 4 2 A BERUHÁZÁS LEÍRÁSA A TELEPHELY LEÍRÁSA ÉS FÖLDRAJZI BEMUTATÁSA A BERUHÁZÁS LÉNYEGES JELLEMZŐINEK LEÍRÁSA A beruházás jellege és terjedelme A beruházás célja A beruházás behatárolása Térigény A beruházás egyes szakaszainak időtartama A létesítménnyel összefüggésben lévő részek leírása Melléklétesítmények A SZÉLERŐMŰ-BERENDEZÉS LÉNYEGES JELLEMZŐINEK LEÍRÁSA Általános leírás A létesítmény építészeti leírása Elektrotechnikai leírás Erőforrásigény Üzemi eszközök Az éves üzemidők és üzemóraszám adatai Alkalmazottak száma A lehetséges baleseti forgatókönyvek leírása ÉPÍTÉSI KONCEPCIÓ Folyamattervezés és az építési idő felbecslése Az építési terület berendezése Odavezető és elvezető utak, forgalom erőssége Általános leírás 24 Oldalszám: 1

4 A közlekedési utak tényállapota Csatlakozás a közlekedési hálózathoz Odavezető és elvezető utak, összeszerelési helyek A szélerőművek közlekedési útvonalaktól való távolsága Építéstechnikai kivitelezés valamint tömegkezelés és közbenső lerakók Az építőanyagok és az üzemi eszközök tárolása Alkalmazott építési eszközök Energia- és vízellátás A SZÜKSÉGES INFRASTRUKTÚR LEÍRÁSA Csatlakozás a közlekedési hálózathoz Vizek, szennyvizek Energia és nyersanyag Hulladék Szállítmányok összege Talajjavító intézkedések Alapozások Darutalapzatok és bekötőutak Szélparkon belüli kábelezés Torony és szélerőmű Végösszeg: A VÁRHATÓ MARADVÁNYOK ÉS KIBOCSÁTÁSOK TÍPUSA ÉS MENNYISÉGE Kibocsátások Kibocsátások változása Energiaigény 35 3 TŰZVÉDELMI KONCEPCIÓ 36 4 KLÍMA ÉS ENERGIAKONCEPCIÓ 37 5 FÖLDKIVÁLTÁS TERÜLETIGÉNY 39 Oldalszám: 2

5 5.2 MEZEI ÉS ZÖLDKÁR ERDŐIRTÁSI TERÜLETEK 40 ÁBRÁK JEGYZÉKE 43 TÁBLÁZATOK JEGYZÉKE 44 FORRÁSOK 45 Oldalszám: 3

6 1 BEVEZETÉS 1.1 FELADATMEGHATÁROZÁS Az Austrian Wind Power GmbH (AWP) Andau és Halbturn településeken egy összesen 93 Enercon E- 101 típusú szélerőművel rendelkező szélparkot kíván megépíteni, amelyek névleges teljesítménye 3,0 MW. Ez 279 MW összteljesítményt eredményez. A jelen beruházás-leírás az Andau/Halbturn szélpark mind a 93 szélerőművét tartalmazza. 1.2 A BENYÚJTOTT DOKUMENTÁCIÓ SZERKEZETE A 2000-es UVPG törvény követelményeinek megfelelően a benyújtott dokumentáció szerkezete a következő: Összefoglaló kiértékelés és Intézkedések áttekintése Projekt indoklása és projektalternatívák PROJEKT Projekt leírása Lakóövezetek témakör Tájvédelem és kulturális értékek védelme témakör KÖRNYEZET Mezőgazdaság, erdészet és vadászat témakör Ökológia témakör Víz- és talajvédelem témakör 1. ábra: A benyújtott dokumentáció szerkezete Oldalszám: 4

7 2 A BERUHÁZÁS LEÍRÁSA 2.1 A TELEPHELY LEÍRÁSA ÉS FÖLDRAJZI BEMUTATÁSA A létesítmények pontos fekvése a csatolt helyszínrajzokon látható. 2. ábra: Az Andau/Halbturn szélpark áttekintő térképe A Parndorfer Platte (Pándorfalvi-sík) területén meglévő szélpark üzemi adatai és az onnan származó hozam alapján a kiválasztott telephely különösen alkalmas a szélenergia általi károsanyag-mentes elektromosenergia-előállításra. Az a terület, ahová a szélerőműveket tervezzük, sem egészében, sem részben nem áll természetvédelem alatt. A szóban forgó területen a Burgenland tartomány megbízásából végzett tanulmányt az Österreichisches Institut für Raumplanung (ÖIR, Osztrák Területrendezési Intézet), amely alapján a terület fenntartással alkalmas szélerőművek létesítésére. A szóban forgó területek rendeltetésének megvál- Oldalszám: 5

8 toztatására irányuló engedélyeztetést a Burgenlandi Területrendezési Tanács csak a települések előterjesztése illetve határozata után adta meg. A 186 m-es magassági korlátozást előíró ajánlásnak megfelelően a németországi Aurichban székelő ENERCON GmbH cég Enercon E-101 típusú, 3000 kw névleges teljesítményű, 101 m-es rotorátmérővel rendelkező létesítményeit tervezzük. Andau térségében az egyik berendezés csak 99 méteres kerékagymagassággal kerül kivitelezésre, mert ez felel meg az ÖIR tanulmányában szereplő előírásoknak (150 méteres összmagasság). A földterület tulajdonosaival bérleti szerződések megkötésére került sor, amely tartalmazza az alapozásból, transzformátorállomásból, bekötőútból, szélparki belső kábelezésből, darutalapzatból és festésből álló szélerőművi létesítmények felállításának jóváhagyását. Oldalszám: 6

9 Koordináták jegyzéke: GK Ö GK Ö WGS 84 WGS 84 WGS 84 erőmű KG jobb magas X Y Z AND '29,62" 47 49'47,19" 120,9 AND '25,61" 47 49'31,90" 121 AND '57,26" 47 49'36,08" 122,9 AND '35,04" 47 49'21,58" 120,5 AND '58,54" 47 49'17,26" 119,8 AND '08,51" 47 49'22,60" 122,1 AND '21,36" 47 49'26,70" 121,2 AND '11,03" 47 49'06,11" 119 AND '43,84" 47 49'04,53" 119,5 AND '24,03" 47 48'53,12" 121 AND '08,66" 47 48'43,34" 119,9 AND '44,16" 47 48'44,72" 118,3 AND '28,25" 47 48'33,90" 118,9 AND '42,72" 47 48'19,08" 117,5 AND '51,24" 47 48'30,88" 118 AND '46,34" 47 48'50,43" 119,7 AND '06,85" 47 48'52,27" 120,7 AND '32,91" 47 48'59,88" 119 AND '28,45" 47 48'46,73" 118,3 AND '03,92" 47 48'35,36" 118,5 AND '48,42" 47 48'26,36" 117,6 AND '19,83" 47 48'27,21" 117,5 AND '01,58" 47 48'17,48" 117,7 AND '03,48" 47 48'01,54" 118,5 AND '22,59" 47 48'07,15" 118 AND '48,78" 47 48'10,36" 118,7 AND '30,54" 47 48'27,62" 117 AND '54,89" 47 48'40,48" 118 AND '16,23" 47 48'33,25" 119 AND '52,85" 47 48'25,05" 118,2 AND '38,94" 47 48'12,80" 118 AND '16,75" 47 48'10,61" 117,6 AND '08,37" 47 47'55,18" 116,2 AND '34,08" 47 47'53,16" 117,6 AND '15,52" 47 47'45,50" 118 AND '55,95" 47 47'43,08" 115,4 AND '32,38" 47 47'30,93" 117,3 AND ALB '04,01" 47 49'05,71" 119,8 AND ALB '24,61" 47 49'11,32" 121,2 AND ALB '44,54" 47 49'16,84" 119,2 Oldalszám: 7

10 AND ALB '05,39" 47 49'22,50" 121,5 AND ALB '14,31" 47 48'51,92" 119 AND ALB '34,43" 47 48'57,40" 120,1 AND ALB '53,49" 47 49'02,76" 121,8 AND ALB '14,62" 47 49'08,43" 120,1 HALB ALB '13,05" 47 50'00,22" 122 HALB ALB '33,41" 47 50'05,83" 124,7 HALB ALB '57,25" 47 49'21,23" 119,7 HALB ALB '17,99" 47 49'26,84" 121 HALB ALB '45,50" 47 49'34,54" 121,5 HALB ALB '07,65" 47 49'40,72" 122 HALB ALB '27,91" 47 49'46,30" 121 HALB ALB '47,70" 47 49'51,88" 121,4 HALB ALB '15,27" 47 49'09,24" 120 HALB ALB '35,77" 47 49'14,88" 120,9 HALB ALB '55,65" 47 49'20,24" 120,7 HALB ALB '15,62" 47 49'25,78" 120,6 HALB ALB '36,18" 47 49'31,36" 120,6 HALB ALB '56,88" 47 49'37,22" 123 HALB SÜD '36,98" 47 51'18,27" 123,8 HALB SÜD '03,46" 47 51'12,48" 124 HALB SÜD '27,60" 47 51'00,84" 123,1 HALB SÜD '49,27" 47 50'47,92" 122,9 HALB SÜD '13,72" 47 50'38,61" 122,8 HALB SÜD '22,10" 47 51'09,48" 124,4 HALB SÜD '53,40" 47 51'01,11" 123,2 HALB SÜD '11,19" 47 50'48,92" 123 HALB SÜD '35,94" 47 50'36,57" 121,2 HALB SÜD '57,39" 47 50'25,79" 124,1 HALB SÜD '21,74" 47 50'19,58" 121,8 HALB SÜD '46,03" 47 50'13,41" 120,7 HALB SÜD '46,94" 47 49'55,53" 121,6 HALB SÜD '34,23" 47 50'55,39" 124,4 HALB SÜD '52,48" 47 50'42,30" 122,2 HALB SÜD '12,31" 47 50'32,34" 123,3 HALB SÜD '36,63" 47 50'20,25" 122,3 HALB SÜD '06,14" 47 50'11,10" 121,7 HALB SÜD '10,94" 47 49'56,18" 121,1 HALB SÜD '13,79" 47 49'43,31" 120,4 HALB SÜD '53,47" 47 50'53,98" 123,2 HALB SÜD '19,87" 47 50'45,92" 122,3 HALB SÜD '33,33" 47 50'29,88" 123,9 HALB SÜD '01,20" 47 50'20,72" 124,3 Oldalszám: 8

11 HALB SÜD '09,57" 47 50'30,38" 122,1 HALB SÜD '31,16" 47 50'14,58" 121,9 HALB SÜD '49,92" 47 50'04,11" 121,4 HALB SÜD '46,64" 47 50'38,54" 121,3 HALB SÜD '44,64" 47 50'24,73" 123,4 HALB SÜD '09,60" 47 50'13,70" 121 HALB SÜD '29,46" 47 49'58,98" 122 HALB SÜD '49,36" 47 50'06,44" 120,9 HALB SÜD '08,72" 47 49'53,50" 122,8 HALB SÜD '47,67" 47 49'47,34" 121,9 1. táblázat: Koordináták (WGS 84, földrajzi koordináták) Az andaui szélpark egyes szélerőművei - beleértve az alapozásokat, a magánterületen elhelyezkedő bekötőutakat, a darutalapzatokat és a befestett felületeket - pontos elhelyezkedése az 1:5000 léptékű áttekintő térképeken (II.1. mappa) valamint az 1. táblázat koordináta-jegyzékén látható. 2.2 A BERUHÁZÁS LÉNYEGES JELLEMZŐINEK LEÍRÁSA A beruházás jellege és terjedelme Az Austrian Wind Power GmbH célja Andau (Mosontarcsa) és Halbturn (Féltorony) községekben 93 db Enercon E-101 típusú szélerőmű létesítése, amelyek a toronyban beépített transzformátor-állomással rendelkeznek, a névleges teljesítményük 3000 kw, a rotorjuk átmérője 101 m, a kerékagyuk magassága 135 m illetve 99 m, így a teljes magasságuk 186 m illetve 150 m. Az előállított energia 30 kv-os földkábelen, egy 30 kv-os szélparki hálózaton keresztül jut el az újonnan létesítendő andaui transzformátorállomásba. (vö. a 30 kv-os kábelezés projektleírását, II.4. mappa) A beruházás célja A szóban forgó szélerőművek villamos energia előállítására szolgálnak. A meglévő szélparkok (Parndorfer Platte) hozamadatai alapján valamint a felépítendő létesítmény bemért teljesítménygörbéje alapján létesítményenként kb kwh teljesítménnyel számolhatunk, tehát évente összesen kb MWh-val A beruházás behatárolása A jelen beruházás magába foglalja a 93 szélerőművet, a szélparki kábelezést valamint az újonnan létesítendő andaui transzformátorra való csatlakozást. Az andaui trafó, ennek a zurndorfi trafóval való összeköttetése nem képezik a beruházás és a khv engedélyezési eljárás részét (ld. 3. ábra); a környezeti hatásokat mindazonáltal figyelembe veszi a jelen környezetvédelmi nyilatkozat (kvny). Oldalszám: 9

12 Transzformátorállomás BERUHÁZÁS HATÁRA, KÁBELVÉGZÁRÁS, GYŰJTŐSÍN 3. ábra: Az Andau/Halbturn szélpark beruházásának behatárolása (Forrás: ImWind 2010) Térigény A szélerőművek felállításánál az alapozáshoz és a bekötőutakhoz valamint a darutalapzatokhoz van szükség területekre. Ez egyetlen létesítmény esetében: Alapozás: Lapos alap felvonó nélkül Ø 24,30 m Oldalszám: 10

13 Lapos alap felvonóval Ø 27,90 m Mélyalapozás felvonóval Ø 24,70 m Alapozás területe: 463,77 m² FoA 611,36 m² FmA 479,13 m² TmA 135 m-es torony előregyártott betontorony 99 m-es torony előregyártott betontorony Darutalapzat: legalább kb.30 x 60 m A közút és az erőmű közötti bekötőút: legalább kb m², a létesítés helyétől függően Hosszúság a létesítés helyétől függően, szélesség 4,0m Ez az összes szélerőmű esetében a következő területigényt jelenti: HALBTURN ERŐ- MŰ Alapozás- Darutalapzat Bekötőút Terület m²ben m²-ben m²-ben HALB-SÜD 1 463,63 454,07 993, HALB-SÜD 2 463, ,11 48, HALB-SÜD 3 463, ,11 48, HALB-SÜD 4 463, ,11 48, HALB-SÜD 5 463, ,11 48, HALB-SÜD 6 463, ,11 74, HALB-SÜD 7 463, ,11 107, HALB-SÜD 8 463, ,11 48, HALB-SÜD 9 463, ,11 48, HALB-SÜD , ,11 33, HALB-SÜD , ,11 668, HALB-SÜD , ,11 577, HALB-SÜD , ,11 107, HALB-SÜD , ,11 674, HALB-SÜD , ,11 30, HALB-SÜD , ,11 30, HALB-SÜD , ,11 30, HALB-SÜD , , HALB-SÜD , ,11 747, HALB-SÜD , , HALB-SÜD , ,11 98, HALB-SÜD , ,11 100, Időszakos terület m²-ben Oldalszám: 11

14 HALB-SÜD , ,11 100, HALB-SÜD , ,11 100, HALB-SÜD , ,11 100, HALB-SÜD , ,11 100, HALB-SÜD , ,11 185, HALB-SÜD , ,11 603, HALB-SÜD , ,11 603, HALB-SÜD , ,11 100, HALB-SÜD , , HALB-SÜD , ,11 846, HALB-SÜD , ,11 846, HALB-SÜD , ,11 107, HALB-ALB 1 611, , HALB-ALB 2 611, , HALB-ALB 3 463, , HALB-ALB 4 463, , HALB-ALB 5 463, , HALB-ALB 6 611, , HALB-ALB 7 611, , HALB-ALB 8 463, , HALB-ALB 9 463, , HALB-ALB , , HALB-ALB , , HALB-ALB , , HALB-ALB , , HALB-ALB , , HALBTURN ÖSZ- SZESEN , , , ,00 ANDAU ERŐMŰ Alapozás- Darutalapzat Bekötőút Terület m²ben m²-ben m²-ben ANDAU 1 463, , ANDAU 2 463, , ANDAU 3 463, ,11 617, ANDAU 4 463, ,11 228, ANDAU 5 463, , ANDAU 6 463, , ANDAU 7 463, , ANDAU 8 463, , ANDAU 9 611, , ANDAU , ,11 742, ANDAU , , ANDAU , ,11 267, ANDAU , , ANDAU , , ANDAU , ,11 563, Időszakos terület m²-ben Oldalszám: 12

15 ANDAU , , ANDAU , , ANDAU , ,88 306, ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , , ANDAU , ,11 456, ANDAU , ,88 94, ANDAU , , ANDAU , ,88 674, ANDAU , ,11 501, ANDAU , ,88 221, ANDAU , , AND ALB 1 463, , AND ALB 2 463, AND ALB 3 463, , AND ALB 4 463, , AND ALB 5 463, , AND ALB 6 463, , AND ALB 7 463, , AND ALB 8 463, , ANDAU ÖSSZE- SEN , , , ,00 2. táblázat: A területigény ábrázolása Alapozások: kb ,50 m² Darutalapzat: kb ,34 m² Bekötőút: kb ,14 m² A 93 szélerőműhöz állandó jelleggel összesen további kb. 17,87 ha területre van szükség az alapozás, a darutalapzatok és a transzformátor-állomások elkészítéséhez, valamint további kb. 6,46 ha területre a bekötőutakhoz. Időszakos jelleggel csak a létesítmény-építéshez összességében mintegy 16,70 ha területre van szükség. A darutalapzatokat kaviccsal szórják be, ezek megmaradnak munkaterületnek a későbbi karbantartási illetve csereműveletekhez. Az adott szélerőművekhez magánterületen áthaladó utakat 4 méter széles- Oldalszám: 13

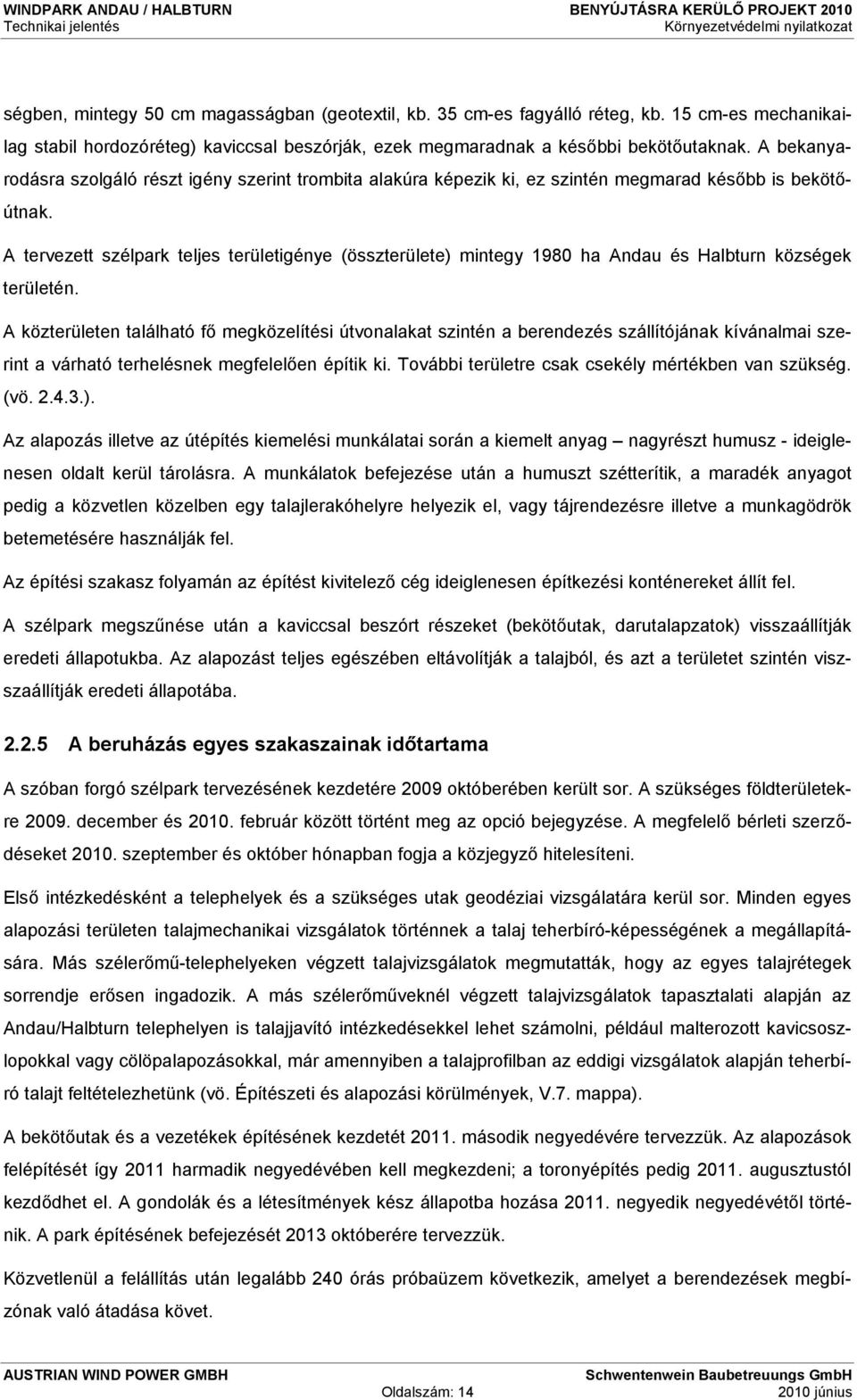

16 ségben, mintegy 50 cm magasságban (geotextil, kb. 35 cm-es fagyálló réteg, kb. 15 cm-es mechanikailag stabil hordozóréteg) kaviccsal beszórják, ezek megmaradnak a későbbi bekötőutaknak. A bekanyarodásra szolgáló részt igény szerint trombita alakúra képezik ki, ez szintén megmarad később is bekötőútnak. A tervezett szélpark teljes területigénye (összterülete) mintegy 1980 ha Andau és Halbturn községek területén. A közterületen található fő megközelítési útvonalakat szintén a berendezés szállítójának kívánalmai szerint a várható terhelésnek megfelelően építik ki. További területre csak csekély mértékben van szükség. (vö ). Az alapozás illetve az útépítés kiemelési munkálatai során a kiemelt anyag nagyrészt humusz - ideiglenesen oldalt kerül tárolásra. A munkálatok befejezése után a humuszt szétterítik, a maradék anyagot pedig a közvetlen közelben egy talajlerakóhelyre helyezik el, vagy tájrendezésre illetve a munkagödrök betemetésére használják fel. Az építési szakasz folyamán az építést kivitelező cég ideiglenesen építkezési konténereket állít fel. A szélpark megszűnése után a kaviccsal beszórt részeket (bekötőutak, darutalapzatok) visszaállítják eredeti állapotukba. Az alapozást teljes egészében eltávolítják a talajból, és azt a területet szintén viszszaállítják eredeti állapotába A beruházás egyes szakaszainak időtartama A szóban forgó szélpark tervezésének kezdetére 2009 októberében került sor. A szükséges földterületekre december és február között történt meg az opció bejegyzése. A megfelelő bérleti szerződéseket szeptember és október hónapban fogja a közjegyző hitelesíteni. Első intézkedésként a telephelyek és a szükséges utak geodéziai vizsgálatára kerül sor. Minden egyes alapozási területen talajmechanikai vizsgálatok történnek a talaj teherbíró-képességének a megállapítására. Más szélerőmű-telephelyeken végzett talajvizsgálatok megmutatták, hogy az egyes talajrétegek sorrendje erősen ingadozik. A más szélerőműveknél végzett talajvizsgálatok tapasztalati alapján az Andau/Halbturn telephelyen is talajjavító intézkedésekkel lehet számolni, például malterozott kavicsoszlopokkal vagy cölöpalapozásokkal, már amennyiben a talajprofilban az eddigi vizsgálatok alapján teherbíró talajt feltételezhetünk (vö. Építészeti és alapozási körülmények, V.7. mappa). A bekötőutak és a vezetékek építésének kezdetét második negyedévére tervezzük. Az alapozások felépítését így 2011 harmadik negyedévében kell megkezdeni; a toronyépítés pedig augusztustól kezdődhet el. A gondolák és a létesítmények kész állapotba hozása negyedik negyedévétől történik. A park építésének befejezését 2013 októberére tervezzük. Közvetlenül a felállítás után legalább 240 órás próbaüzem következik, amelyet a berendezések megbízónak való átadása követ. Oldalszám: 14

17 Az Enercon céggel ügyfélszolgálati és karbantartási szerződést kötünk 15 éves időtartamra, amely a létesítmények rendszeres, értékmegőrző gondozását foglalja magába. A garanciaidő lejárta előtt minden berendezést ismételt ellenőrzésnek kell alávetni. A létesítmények típustesztje 25 évre szól. Ezen időtartam elteltével fel lehet újítani a létesítmények részeit, új szélerőműveket lehet felállítani vagy a szóban forgó létesítményeket az alapozással együtt el lehet hordani A létesítménnyel összefüggésben lévő részek leírása A létesítmény által előállított elektromos energia a szélerőmű kapcsolószekrényéből indul ki, onnan kisfeszültségű vezetéken a szélerőmű tornyában lévő transzformátor-állomásba kerül, amely 400 V-osról 30 kv-os középfeszültségűre alakítja át. A teljes szállított munka mérése a középfeszültségű szinten történik az andaui transzformátorállomásnál található átadóhelyen. Az energia a szélparkon belül középfeszültségű 3x NA2XS(F)2Y 1 x 240 (vagy 120 vagy 500) RM/25 (CU vagy Alu 30 kv) földkábelen keresztül kerül az andaui transzformátor-állomás bekötőpontjába. A betáplálási pont a BEWAG hálózati szolgáltató újonnan létesítendő andaui transzformátor-állomásán található. A szélpark kábelezése valamint a transzformátor-állomáshoz való csatlakozás a 30 kv-os szinten történik. (vö. a 30 kv-os kábelezés projektleírását, II.4. mappa) Az andaui trafóállomás az átfogó változatvizsgálatok után újra kialakításra kerül az optimális hálózati csatlakozás értékében. Az Andau/Halbturn szélpark által létrehozott teljes energia az andaui trafóállomásra kerül betáplálásra Melléklétesítmények A szélerőművek karbantartását és gondozását az Enercon cég, mint a szélerőmű beszállítója végzi 15 éves időtartamon. A malomőröket a Bewag neusiedli [nezsideri] járási állomásán dolgozó személyzete köréből kell toborozni. Az alkatrészek raktározási lehetősége az Austrian Wind Power GmbH neusiedli külső állomásán adott. További melléklétesítményekre tehát nincs szükség a létesítmények felállításához és üzemeltetéséhez. 2.3 A SZÉLERŐMŰ-BERENDEZÉS LÉNYEGES JELLEMZŐINEK LEÍRÁSA Általános leírás A létrehozandó szélerőmű-berendezéseknél a németországi Aurichban székelő ENERCON GmbH cíg Enercon E-101 típusú létesítményéről van szó, amelyek a toronyban beépített transzformátor-állomással rendelkeznek, a névleges teljesítményük 3000 kw, a rotorjuk átmérője 101 m, a kerékagyuk magassága 99 m illetve 135 m, így a teljes magasságuk 150 m illetve 186 m. Oldalszám: 15

18 A létesítmény hajtómű nélkül működik. A kibocsátott zaj csak az aerodinamikai zajokból származik, amely a rotorlapátoknál az energia-átalakítás folyamán keletkezik. Az ENERCON E-101 háromlapátos rotorral rendelkezik, ahol a lapátok átállíthatók, az üzemeltetési mód fordulatszám alapján változtatható, a névleges teljesítménye pedig 3000 kw percenkénti 14,5 fordulatszám mellett. A rotorlapátok teljesen burkolt külső fogas illesztéssel ellátott gömbesztergált csatlakozások révén csatlakoznak a rotor kerékagyához. Minden egyes rotorlapátot teljesen önálló lapátállító egységgel lehet átállítani. Minden egyes segédmotorhoz ellenőrzött töltésű akkumulátorral ellátott, burkolt szükségellátó egység veszi át az energia-ellátást meghibásodás esetén. A kerékagy magasságában folyamatosan történik a szélirány mérése, és amennyiben a gondola kialakításának megfelelő átlagos szélirány eltér a mérési intervallumtól, akkor szükség esetén a gondola átállításra kerül. A létesítmény irányítása egy mikroprocesszor révén történik, amely a létesítmény komponenseinek érzékelését lekérdezi és ezekből az adatokból meghatározza a szükséges vezérlési paramétereket és állapotjelentéseket. A mikroprocesszor meghibásodása esetén három független biztonsági rendszer biztosítja, hogy a létesítmény kikapcsoljon és leálljon. Oldalszám: 16

19 ENERCON E-101 Rotorátmérő: Nézet 101,0 m Kerékagymagasság: 99 / 135 m Névleges teljesítmény: kw 4. ábra: Az Enercon E-101 szélerőmű nézeti terve, Forrás: Enercon cég A létesítmény építészeti leírása Az andaui és halbturni egyes KG-k felállítási helyei illetve parcellaszámai valamint a telektulajdonosok a mellékelt felsorolásban szerepelnek. Telephelyenként 3000 kw-os névleges teljesítményű, ENERCON E- 101 gyártmányú szélerőmű-létesítmény felállítását tervezzük, amint az a helyszínrajzon is látható. Oldalszám: 17

20 Az oszlopra van felszerelve a forgatható gondola, amelyben a szélállás szerinti átállító berendezés és a generátor található. Rotorlapátokként háromszárnyú, GFK-ból készült rotorokat alkalmazunk, amelyek 101 méteres átmérőjűek. A szárnyak aktív lapátelállítóval és három független pitch-mechanizmussal (mint aerodinamikai főfékkel) vannak ellátva. Az E-101 létesítmény teljesítmény-szabályozása aktív lapátátállítással történik. A bekapcsolási szélsebesség kb. 2,5 m/s, a kikapcsolási szélsebesség pedig m/s. Az aerodinamikai fékeken kívül a létesítmények mechanikai tárcsás fékekkel is el vannak látva. A fékrendszer vészfékezés és áramkimaradás esetén egyidejűleg aktiválódik, miközben a fékenergia energiatárolókba (akkumulátorokba) kerül. Ezenkívül a gondola eltérítő fékkel is el van látva elektromechanikai leállítófék formájában. További biztonsági berendezésként a létesítmény vibrációs szenzorral is fel van szerelve, amely a rotor egyensúlyhibája esetén elindítja az létesítmény automatikus lekapcsolását. Karbantartási munkákhoz a rotort megtartó leállító berendezés van előirányozva. A gondolához való feljárat céljára az oszlop belsejében biztonsági rendszerrel ellátott feljárólétra van felszerelve. Ebbe a leesésbiztosítóba tartóköteleket kell beleakasztani. A gondola és a talaj közötti kommunikációra telefonos rendszert kell kialakítani. Kiegészítésképpen minden toronyba mechanikai felvonót szereltek be. A felvonót csak karbantartási célra használjuk, ezért munkaeszköznek kell tekinteni. Az Enercon létesítményekben a Greifzug gyártmányt használjuk. A torony utolsó lépcsőfordulójáról a gondolába egy belépőnyíláson keresztül vezető létrán lehet bejutni. A karbantartást végző személyzetnek mindig rögzítenie kell magát a meglévő leesésbiztosítóba. Ez azt jelenti, hogy a szerelési felvonóval való felmenetel után a karbantartó személyzet biztos emelvényre kerül, a további feljebbmenetel érdekében pedig a létránál biztosításnak kell történnie. A szintek közötti összes nyílás végig legalább 1 méteres korláttal van ellátva. Minden közbenső emelvény és korlát horganyzott acélból van kialakítva. A létesítmény élettartama előreláthatólag 25 év. A létesítmény felügyelete távolról történik. E célból saját telefonkapcsolatot alakítunk ki modemen keresztül. Ezen a csatlakozáson keresztül érkeznek meghibásodási üzenetek a gyártó cég valamint a szélpark üzemeltetője illetve megbízottja felé. Ezután saját tárcsázó berendezésen keresztül értesítik az illetékes malomőrt. A létesítmények nappali azonosítására minden létesítményeknél a rotorlapátok külső felét piros-fehérpiros festéssel kell ellátni (fehér RAL 9010, piros RAL 3000). A rotorlapátoknak ez a nappali azonosítása Ausztriában általános, és ezt írja elő az adott légiforgalmi hatóság. Oldalszám: 18

21 Minden egyes szélerőmű-létesítménynél a rotorgondola legmagasabb pontján vészfényt (vörös) kell elhelyezni. A bekapcsolási pont 15 lux. A tornyon reklámot elhelyezni valamint a szélerőmű-létesítményt megvilágítani nem szándékozunk. A rotornak a toronyhoz képesti excentrikus voltából adódóan nagyobb az átfestési felület, mint a rotor átmérője. Az átfestett felület számított átmérője 101,36 m (Enercon E-101). Az alábbi vázlaton látható az Enercon E-101 esetében a tényleges átfestés kiszámítása. Ø 101,36m tatsächliche Überstreichung 50,50 m 50,68 m 5. ábra: Az Enercon E-101 szélerőmű felülnézeti terve, Forrás: Enercon cég A szélparkhoz vezető összes megközelítési útvonalon (a létesítmények vizsgálati területének kezdete előtt) közlekedési jeleket kell elhelyezni a közlekedés jégképződés esetén való biztosítására. Továbbá a létesítmények mellett jégpergésre figyelmeztető táblákat kell felállítani. További részletek az M:1:5000 áttekintő helyszínrajzokon (II.1. mappa) találhatók Elektrotechnikai leírás A létesítmény által előállított váltakozó feszültséget a szélerőmű gondolája egyenfeszültséggé alakítja át, majd ezt a toronylábnál lévő berendezés váltakozó feszültséggé alakítja vissza. A létesítmény által előállított elektromos energia a szélerőmű kapcsolószekrényéből kiindulva kisfeszültségű vezetéken a szél- Oldalszám: 19

22 erőmű toronylábánál lévő transzformátor-állomásba kerül, amely 400 V-osról 30 kv-os középfeszültségűre transzformálja fel. A teljes szállított munka mérése a középfeszültségű szinten történik az átadóhelyen (szállítási határ). Az energia először a szélparkon belül 3x NA2XS(F)2Y 1 x 240 (vagy 120 vagy 500) RM/25 (Alu / CU 30 kv) típusú középfeszültségű földkábelen halad a fővezetékhez, ott pedig 4-8 erőmű energiája összefogva halad 3x 3x NA2XS(F)2Y 1 x 240 (vagy 500) RM/25 (Alu / CU 30 kv) típusú, 1,0 és 8,0 km közötti hosszúságú középfeszültségű földkábelen az andaui transzformátorállomáson található betáplálási ponthoz. A szélpark kábelezése valamint a BEWAG andaui transzformátor-állomásához való csatlakozás a 30 kvos szinten történik. A létesítmény szinkron háromfázisú gyűrűs generátorral és az utánakapcsolt váltóirányítóval rendelkezik (energiaáramlás: szinkron generátor - egyenirányító-közbenső kör - váltóirányító-trafóállomás). A létesítmény beállítható teljesítmény-gradiensű és konfigurlálható teljesítményfaktorú indítókapcsolóval rendelkezik: 0,94 induktívtől 0,94 kapacitívig szabályozható. Felszerelésre kerül egy frekvencia- és feszültségellenőrző hálózat-csatolásmentesítő berendezés. Ez a váltóirányító kimenetének a teljesítményvédelmére van hatással. Az Enercon cég szélerőművei rotorlapát-fűtéssel vannak ellátva, amely a rotorlapátokon való jégképződéskor irányított és ellenőrzött olvadást tesz lehetővé Erőforrásigény A létesítmény üzemeltetéséhez szinte nincs szükség külső erőforrásokra. A szélerőmű gyártójának adatai szerint csupán a mintegy évi kwh-s erőművenkénti áramigényre van szükség a létesítmény szélcsend idején való üzemeltetéséhez. Az üzemeltető részéről létesítményenként kb MWh évi hozammal lehet számolni, tehát a szélparkra évi MWh-val Üzemi eszközök Létesítményenként, évente az üzemeltetéshez a különböző olajoktól és kenőanyagoktól eltekintve nincs szükség további üzemi eszközökre. A fogyóeszközök a következők: az azimut- és pitchmeghajtó olaja (28 illetve 12 l) fékek hidraulikai olaja (7 l) kenőanyagok az azimut-, kerékagy- és lapperemcsapágyakhoz (30 x 120 cm³) Oldalszám: 20

23 2.3.6 Az éves üzemidők és üzemóraszám adatai A létesítmények egész évben készen állnak az üzemeltetésre és megfelelő szélviszonyok mellett áramot szolgáltatnak a hálózatnak. Kivételt képeznek az évenkénti négyszeri karbantartási munkálatok valamint a meghibásodások miatti kiesések Alkalmazottak száma A felállítási szakaszban előreláthatólag a következő alkalmazottak lesznek: talajvizsgálat 4 személy fúrócég 8 személy építő cég személy Enercon cég 16 személy (2 csapat) darus cég 4 személy szélparkon belüli kábelezés 8 személy építési felügyelet 5 személy Az üzemeltetés során a karbantartásra és üzemben tartásra 3-4 személyből álló 6 külső csapat kerül bevetésre. Továbbá helyben kb. 5 malomőrre van szükség A lehetséges baleseti forgatókönyvek leírása A felépítési munkálatoknál a torony és a gondola részeit valamint a rotorlapátokat daru emeli fel. A felépítésben kizárólag képzett személyek vehetnek részt. Mind az elektromos csatlakoztatási munkálatoknál, mind az üzemeltetés során elektromos feszültség alatt folynak a munkálatok. A 25 éves üzemeltetési idő alatt előreláthatólag javítási munkálatok történnek majd a rotorlapátokon valamint a tornyon. Speciális klímaviszonyok között jégképződésre kerülhet sor a rotorlapátokon, amelynek a kontrollálatlan olvadása veszélyt idézhet elő. A létesítményt gyártó Enercon cég olyan rendszereket szerel fel, amelyek felismerik a jégképződés lehetőségét és leválasztják a létesítményt a hálózatról. Így mindenesetre megelőzhető, hogy jégdarabokat dobjon le a forgó rotor. Ezen kívül speciális üzemvezetési intézkedésekkel meg lehet előzni, hogy a lehulló jégdarabok veszélyt idézzenek elő. Így a szolgálatban lévő malomőrök (24 órás szolgálat) sms-ben kapnak értesítést a jégképződés leállításáról. A malomőrök egy órán belül reagálnak. Ez után következik a jéglerakódás felügyelt leolvasztása, majd az újrabekapcsolás a rotorlapátok jégmentességének ellenőrzése után. (vö. Jégképződés megfigyelése és a jégpergés kockázatának véleményezése, V.1. mappa). Szintén az V.1 mappában találhatók azok a különleges intézkedések, amelyeket az üzemeltetőnek kell meghoznia a jégképződés veszélyekor. Oldalszám: 21

24 Továbbá olyan szoftver kerül telepítésre, amely egy szélerőmű jégképződési veszélyekor a szomszédos szélerőműveket is időben leállítja. Sor került a Kockázatelemzés - Jégképződés elkészítésére, amelyben minden, a telephelyen releváns adat szerepel (vö. V.1. mappa). Az építési terület biztosítására SIGE-tervet dolgoztunk ki a BauKG értelmében (vö. II.6. mappa). Egy dokumentáció tartalmazza az üzemeltetési és lebontási szakaszban szükséges későbbi munkálatokat. 2.4 ÉPÍTÉSI KONCEPCIÓ Folyamattervezés és az építési idő felbecslése A szélerőmű felállítása a típusvizsgálati jelentéseknek megfelelően történik. Az építési munkálatok alapvetően csak napközben, a szokásos munkaidőkkel történnek. Az építési terület megvilágítása - különösen a létesítmény felépítésekor - nincs betervezve. Mivel az építési munkálatok az őszi és téli hónapokban is folyhatnak, a munkagépeket szennyeződés esetén a közúti hálózatra való felhajtás előtt megfelelően meg kell tisztítani. A nyári hónapokban a kavicsos utakat szükség esetén periodikusan be kell nedvesíteni porképződés csökkentésére. Első intézkedésként a telephelyek és a szükséges utak geodéziai vizsgálatára kerül sor. Minden egyes alapozási részen talajmechanikai vizsgálatokat kell végezni a talaj teherbíróképességének megállapítására. Először az alapozásnál a szakértő adatai alapján talajjavítási intézkedésekre kerül sor, vagy mélyalapozást kell végezni. Ezután tisztítóréteget kell képezni majd el kell készíteni a kör alakú alapozást az előkészített alapkosárral. Külső szakértők megvizsgálják mind a építési gödör talpának megfelelő minőségét, mind pedig lefektetik a vasalást. Az alapozás elkészítése és a torony felállításának kezdete között 28 napos keményedési ideje van a betonnak. Az Enercon E illetve a 99 méteres tornyánál először a körkörös alapot kell elkészíteni, majd közvetlen arra kell felállítani az előregyártott betontornyot. Az első szeletek fel vannak osztva és az építési területen kell őket összeállítani. A fúgákat, beleértve a csatlakozó vasalatokat, kiöntő habarccsal kell kiönteni. A 14. és 17. szegmentum magasságában történik a 40 feszítőhuzalból 12 közbenső megfeszítése. A teljes magasság (23. szegmentum) elérése és az acélszegmentum elhelyezése után történik a maradék 28 feszítőhuzal behelyezése és megfeszítése. A megfeszítés megtörténte után következik a feszítőhuzalok járatainak (üreges csövek) különleges habarccsal való kinyomása. Ezt követi a gondola valamint a rotorlapátok felszerelése, a létesítmény huzalozása, a trafón túl a belső szélparki hálózathoz majd a továbbiakban az andaui transzformátorállomás felé tartó vezetékre való rácsatlakoztatása. Egy adott szélerőmű felépítéséhez a 99/135 méteres FT-toronynál a következőkkel lehet számolni: Oldalszám: 22

25 talajjavítás: 3 munkanap alapzat elkészítése: 12 munkanap torony felépítése: 10 / 12 munkanap feszítőhuzalok, préselés: 2 / 3 munkanap gépház és generátor: 2 munkanap villamosság: 4 munkanap Az építési munkálatok 10 m/s fölötti szélsebességnek lesznek kitéve. A bekötőutak valamint a szélparki kábelezés az adott alapozás elkészítése előtt készülnek el. Közvetlenül a felállítás után legalább 240 órás próbaüzem következik, amelyet a berendezések megbízónak való átadása követ. Szakértő általi átvételi vizsgálat van előirányozva. talajvizsgálat bekötőutak építésének kezdete, fakivágások, kábelezések alapozások elkészítése tornyok szerelésének kezdete gondolák, rotorok szerelésének kezdete befejező munkálatok végső befejezés negyedév kezdete negyedév kezdete negyedév kezdete negyedév kezdete negyedév kezdete negyedév kezdete negyedév kezdete 3. táblázat: Építési ütemterv Az építési terület berendezése A szélerőművek felállítására irányuló munkálatok a következő cégeknek kerültek kiosztásra: talajvizsgálat: Bekötőút és alapozás: Geotest cég, Bécs pályázat alapján szélerőmű szállítása és felállítása: Enercon cég, D - Aurich szélparkon belüli kábelezés: talajjavítás/cölöpök Bewag pályázat alapján Oldalszám: 23

26 Az építési területen a következő felszerelésekre van szükség: Enercon cég: 8 építési területi konténer 2 építési területi WC építő cég: 2 építési területi konténer 1 építési területi WC fúrócég: 2 építési területi konténer Az építési terület berendezése az építkezés előrehaladtával az adott szélerőműhöz áthelyezésre kerül. A többi cég nem igényel helyben építési konténert Odavezető és elvezető utak, forgalom erőssége Általános leírás A tervezett Andau-Halbturn szélpark 93 darab Enercon E-101 típusú szélerőműből áll, amelyek névleges teljesítménye 3-3 MW. A szélerőművek mezőgazdasági földterületen kerülnek elhelyezésre. A létesítményi részek, a daruk szállítására és a későbbi szervizutakhoz az üzemeltetési szakaszban forgalmi és úthálózati koncepció került kidolgozásra A közlekedési utak tényállapota A közlekedési csatlakozáshoz szükséges fő útvonalak a következők: teherútvonal: A4 nickelsdorfi leágazása - Kleylehof - Wittmannshof - határút a 4966-os teherútig: A lehajtó után a teherút dél felé haladva mintegy 4 km hosszan aszfaltozva van, utána kaviccsal van beszórva. Az út rendszerint 6 méteres, helyenként kisebb a szélessége természeti okokból. L 211 Halbturn - Alberkázmérpuszta országút: Szokásos aszfaltozott útburkolat adott, az általunk használt részen az országutat 6 méteres szélesség jellemzi, amelyet felezővonal oszt két sávra. Az átlagos napi forgalom egy hónapban mobil számlálóval mért eredmény szerint: 800 gépjármű/24 óra. Az út haladása közel egyenes, a látásviszonyok a síkság miatt kiválónak mondhatók. Teherutak a szélpark területén: Az utak hagyományos mezőgazdasági hasznosítású utak, többnyire kaviccsal vannak beszórva és 4 méter szélesek. L 307 Andau - Halbturn országút: Szokásos aszfaltozott útburkolat adott, az általunk használt részen az országutat 6 méteres szélesség jellemzi, amelyet felezővonal oszt két sávra. Az átlagos napi forgalom egy hónapban mobil számlálóval mért eredmény szerint: 2300 gépjármű/24 óra. Az út haladása közel egyenes, a látásviszonyok a síkság miatt kiválónak mondhatók teherút: a teherút asztfaltozott és mintegy 4 méter széles. Oldalszám: 24

27 Csatlakozás a közlekedési hálózathoz A beszállítás kiindulópontjai alapvetően az Enercon cég aurichi és magdeburgi (Németország) telephelyei. A berendezések szállítása közvetlenül kamionnal történik vagy belvízi hajóval a bécsi kikötőig, majd ezt követően az A4 keleti autópályán kerülnek a régióba. A szomszédokat lehetőleg kímélő szállítás biztosítására a településeket megkerülő útvonalat terveztünk az autópálya és a szélpark területe között. Ennek értelmében az A4-et a nickelsdorfi lehajtónál hagyjuk el, a további szállítás déli irányban történik a Kleylehof-Wittmannshof-albertkázmérpusztai határút útvonalon a magyar határ mellett. Itt keresztezzük a Halbturn-Albertkázmérpuszta országutat, a további szállítás a 4966 teherúton történik a 4231/a-ig az államhatár mellett dél-keleti irányban. A továbbiakban a 4832 és 5859 teherutat használjuk dél-nyugati irányban, majd az 5869 és 5871 úton jutunk az 5899 teherútra Albrechtsfeldtől keletre, és dél felé haladva elérjük Andau település területét. Ezt az utat használjuk tovább dél-dél-keleti irányban a szélpark déli részéhez való eljutás céljára. Annak érdekében, hogy kicsi legyen a szembeforgalom, a szélpark nyugati részének üres szállítójárműveit nyugati irányba tereljük az L 307 Halbturn-Andau országútra. A további elmenő forgalom azután az 5307, KG Halbturn teherúton történik, amely ismét keleti irányban a 4966 teherútra vezet. Az üres szállítmányok ezután ugyanazon az útvonalon haladnak vissza az A4 autópályára, amelyet a beérkező szállításnál is használtak (vö. 6. ábra valamint az áttekintő bekötőút-helyszínrajzot, az áttekintő helyszínrajzokat, II.1. mappa). Az ENERCON létesítménygyártó előírásai szerint a szembeforgalommal rendelkező utakat 6,0 méteresre kell kiépíteni, az egyirányú utakat pedig 4 méteresre. A túlméretes szállítmányokhoz a teherszállításról szóló törvény értelmében az adott létesítmény gyártójának szállítmányozó cége saját eljárással beszerez minden engedélyt az illetékes hatóságoktól. A kiválasztott útvonal segítségével az építkezéssel kapcsolatos közlekedés a legmesszebb menőkig megkíméli a lakóövezeteket. A közúti hálózatról a beruházási területre való lehajtókat a túlméretes szállítmányok részére tölcsérszerűen kell kiépíteni. Ezáltal a szabványos kamionok szintén közlekedhetnek a kereszteződésekben. A beton, vas, kavics stb. szállítása szintén a túlméretes szállítmányok számára megfelelően kiépített utakon történik Odavezető és elvezető utak, összeszerelési helyek A szélpark területén a meglévő mezőgazdasági teherutakat használjuk. Ezeket az építkezés kezdete előtt ellenőrizzük a felépítés, szélesség és terhelhetőség szempontjából, és szükség esetén az ENERCON létesítménygyártó kívánalmainak megfelelően kiépítjük. A teherutak közötti kereszteződéseket szükség esetén tölcsérszerűen építjük ki. A teherutaktól kiindulva minden egyes földterület újépítésű úttal lesz ellátva, amely a szélerőműveket rácsatlakoztatja az úthálózatra. A szélerőművek közelében összeszerelő helyet alakítunk ki, amely a daruk talapzataként és az egyes leszállított épületelemek öszszeszereléséhez tárolóhelyként szolgál. Oldalszám: 25

28 A bevezető, elvezető utak és összeszerelő helyek pontos fekvése és pontos kiterjedése az M 1:5000 és M 1:1000 részletes térképeken látható (II.1 és II.2 mappa). Ezek részben nem teljesen az ENERCON létesítménygyártó előírásainak megfelelően vannak elkészítve (ld. a bekötőutak és a darutalapzatok specifikációját, II.3. mappa). 1 A módosításokat az Enercon cég illetékes projektvezetőjével helyben megbeszéltük, ezeket az Enercon cég alapvetően kielégítőnek nyilvánította a szállítás és a felállítás céljaira. Az utak és darutalapzatok építésének kezdete előtt az ENERCON létesítménygyártóval és a túlméretes szállítmányhoz és a darufelállításhoz kiválasztott alvállalkozóval együtt egyeztetjük a pontos elhelyezkedést és az esetleges csekély módosításokat A szélerőművek közlekedési útvonalaktól való távolsága A tisztán mezőgazdasági forgalomra szolgáló útvonalakat leszámítva az általános járművekkel közlekedő legközelebbi utaktól való távolságok a következők: L 307: 225 m L 211: m 1 Megjegyzés: Az összekötő utak és darufelületek specifikáció csupán irányelve (ENERCON). Az összekötő utak és darufelületek az ENERCON által rendelkezésre bocsátott reáltervek szerint kerülnek megépítésre. Oldalszám: 26

29 WINDPARK ANDAU / HALBTURN BENYÚJTÁSRA KERÜLŐ PROJEKT 2010 SZAKMAI FELDOLGOZÁS Odaszállítás Elszállítás Átnézeti térkép odavezető utak Szélpark ANDAU HALBTURN 1: ábra: A bekötőutak áttekintő helyszínrajza (forrás: ImWind) Oldalszám: 27

30 2.4.4 Építéstechnikai kivitelezés valamint tömegkezelés és közbenső lerakók A szélerőművek felállításához nincsenek előirányozva terepmódosítások. Az Andau és Halbturn települések területén meglévő teherutakat amennyire szükséges, a beérkező szállításokhoz használjuk. A településekkel megfelelő meglállapodást kötöttünk a közúthálózat használatáról. Az utakat szükség esetén az Enercon kívánalmainak megfelelően építik ki. Az építkezés kezdete előtt minden a tervezési területen lévő érintett teherút állapotát felmérjük, hogy a esetleges károkat be lehessen osztani. A keletkező károkat az építés végeztével helyreállítjuk. Az építési szakasz folyamán az alapozáshoz valamint a felállítási szakaszban ideiglenes tárolási felületekre van szükség a kiemelt földhöz valamint külön területekre a rotorlapátok és a toronyalkatrészek lefektetésére, amelyeket a létesítmény felállítása után ismét helyreállítanak. A felesleges kiemelt földmennyiség egy közeli lerakóhelyre kerül elszállításra. Az odaszállítás és az elszállítás a fölérendelt autópálya- és országúti hálózaton valamint a meglévő teherúthálózaton történik. A települési utakat viszont lehetőség szerint el kell kerülni. A vízellátást 1000 l-es tartálykocsi biztosítja. Az építő illetve a felállító személyzet részére építési területi WC-ket kell rendelkezésre bocsátani. A keletkező hulladékot konténerekben illetve rácsos tartókban kell gyűjteni és elszállításukról gondoskodni Az építőanyagok és az üzemi eszközök tárolása A kis és üzemi eszközök tárolása építési konténerekben történik.. A szállított vasalást az adott alap mellett kell tárolni ideiglenesen, a betont betonkeverő járművek szállítják. A szélerőművek részeit a szállítási útvonalról közvetlenül helyezik le vagy a kaviccsal felszórt területen tárolják ideiglenesen Alkalmazott építési eszközök A bekötőutakhoz valamint az alapozáshoz a következőkre van szükség: 4 láncos kotrógép 25 t teherszállító kamionok igény szerint betonkeverő járművek igény szerint 2 útkiegyenlítő 2 úthenger 2 autódaru A szélkerekek felállításához a következőket alkalmazzuk: 2 db tonnás hernyótalpas daru 2 horoggal plusz 120 tonnás segéddaru 2 kerekes targonca Oldalszám: 28

31 A kábelezéshez kábelekét alkalmazunk, az ezutáni talajtömörítés úthengerrel történik, az anyag útkiegyenlítővel való elhelyezése után Energia- és vízellátás Az építési idő alatt szükséges ipari áramot mobil építési kompresszor bocsátja rendelkezésre. Az ipari vízzel való ellátás víztartálykocsikkal történik. 2.5 A SZÜKSÉGES INFRASTRUKTÚR LEÍRÁSA Csatlakozás a közlekedési hálózathoz A beszállítás kiindulópontjai alapvetően az Enercon cég aurichi és magdeburgi (Németország) telephelyei. A berendezések szállítása kamionnal történik, ugyanakkor megvan a lehetőség a freudenaui [Bécs] kikötőbe való, vízi úton történő szállításra. A túlméretes szállítmányokhoz a teherszállításról szóló törvény értelmében az adott létesítmény gyártójának szállítmányozó cége saját eljárással beszerez minden engedélyt az illetékes hatóságoktól. A kiválasztott útvonal segítségével az építkezéssel kapcsolatos közlekedés a legmesszebb menőkig megkíméli a lakóövezeteket Vizek, szennyvizek A vízellátást 1000 l-es tartálykocsi biztosítja. A vizet arra használja az Enercon cég, hogy a felállítás előtt megtisztítsa a rotorlapátokat és a torony részeit a szállítás során rárakódott szennyeződéstől. A tisztítás Kärcher nagynyomású berendezések segítségével történik. Az ennek során maradó víz helyben kerül elszivárogtatásra. Az építő cég valamint a fúró cég a vizet a személyzet tisztálkodási céljaira használja. A szennyvizet tartókban gyűjtjük össze és a következő közcsatornába vezetjük. Összességében a következő szennyvízmennyiségekkel lehet számolni: kézmosás: 50 l/d létesítmény részeinek tisztítása: 1000 l / szélerőmű A szélerőmű üzemeltetése során nem keletkezik szennyvíz. A talaj eltömődésére csupán az alapozás területén kerül sor (kb. 520 m² (i.m.) x 93 = m²). A csapadékvizek közvetlenül a nem kötött környező részeken elszivárognak Energia és nyersanyag Az építési munkák során áramra van szükségünk a telephelyi konténerhez, a telepes csavarbehajtók töltéséhez valamint a nagynyomású tisztítóhoz. Az ehhez szükséges áramot dízelmeghajtású ipari agg- Oldalszám: 29

32 regátor állítja elő. A szükséges dízelt a kereskedésben kapható kannákban szállítjuk és a telephelyi konténerben tároljuk Hulladék A lehetséges hulladékok a kábelhulladékok, fémmaradékok, műanyag fóliák és hullámpapírok. Ezeket konténerben illetve rácsos dobozban gyűjtjük és ezeket szabályosan elszállítja egy erre meghatalmazott vállalat Szállítmányok összege Az építkezési szakasz alatt a szükséges építési anyagok szállítását kamionok illetve a szélerőművek részei esetén túlméretes szállítmányok végzik. Az egyes építési szakaszok (bekötőutak, földkiemelés, alapozás, toronyépítés, létesítmény felállítása) során a fő forgalom az említett meglévő teherutakon történik. Elegendő kitérési és parkolási lehetőség van alapvetően a szélerőműveknél a létesítendő darutalapzatoknál. További területre nincs szükség és nem kerül kiépítésre. A darutalapzatok területe kb m² (a létesítmény típusától és elhelyezkedésétől függően), az építési szakasz folyamán szélerőművenként max. 4 parkoló személyzeti gépkocsival lehet számolni. Az előtte történő útépítésnél max. 2 személyzeti jármű parkol egyidejűleg. A kamionok nem parkolnak, esetleg még egy ICB-markoló. Mindenesetre a nyilvános területeket/utakat nem használjuk parkolásra. A kiépített darutalapzatok vagy kereszteződések egyidejűleg kikerülési lehetőséget is biztosítanak, ilyenkor a kamionok egymással adóvevőn keresztül kommunikálnak és így szervezik meg a szükséges manővereket. Az építési munkákkal, létesítmény-építéssel kapcsolatos forgalomra vonatkozó minden adatot a hasonló szélparkprojekteknél szerzett tapasztalatok alapján állapítottunk meg, ezek alább következnek. Ennek folyamán a következő szállítási kapacitásra van szükség Talajjavító intézkedések A talajjavító intézkedések a bécsi Geotest cég Építési és Talajviszonyok jelentésében szereplő ajánlások szerint történnek (vö. V.7. mappa). A talajjavító intézkedésekhez szükséges kamionos fuvarok számát a tapasztalati értékek alapján becsültük meg Alapozások Az alapozás elkészítésénél, a következőket feltételezve: kiemelés szállítási térfogata = m³ kiemelés * 1,3 hogy a talaj (átlagosan 50 cm-es) a szántóföldekre kerül Oldalszám: 30
