2 A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára. Az első üzembe helyezés előtt mindenképpen olvassa el az sz. biztonsági utasításokat! Ebben az üzemeltetési útmutatóban 2 gép ill. kivitel van leírva. MIC 34C Ez a gép egy készülékhordozó, amelyre kívánság szerint különböző rászerelt készülékeket (nem része a szállítási terjedelemnek) lehet elöl és hátul felszerelni. MC 50 Ez a gép egy seprőgép, kiegészítőleg itt is különböző rászerelt készülékeket (nem része a szállítási terjedelemnek) lehet felszerelni. Tartalomjegyzék Rendeltetésszerű használat HU... 1 Előrelátható hibás használat HU... 1 Sepréshez alkalmas burkolatok HU... 1 Általános megjegyzések... HU... 2 Tartozékok és alkatrészek HU... 2 Környezetvédelem.... HU... 2 Garancia HU... 2 Alkatrészek HU... 2 Szimbólumok az üzemeltetési útmutatóban HU... 2 Szimbólumok a készüléken HU... 2 Biztonsági tanácsok HU... 3 Alkalmazás HU... 3 Használat HU... 3 Haladási üzemmód.... HU... 3 Belsőégésű motoros készülékek HU... 3 Légtömlős kerékabronccsal rendelkező készülékek. HU... 3 Transport HU... 3 Karbantartás HU... 3 Biztonsági berendezések HU... 3 A seprőgép működése.... HU... 3 Kezelési elemek HU... 4 Seprőgép áttekintése.. HU... 4 Készüléktartó áttekintése HU... 5 Szellőztetés/Klíma berendezés (opcionális) HU... 5 Kiegészítő szellőztetés. HU... 5 Kormányoszlop HU... 5 Pedálok HU... 6 Mennyezet konzol..... HU... 6 Ajtókilincs HU... 6 Szeméttartály (seprőgép) HU... 6 Csatlakozások HU... 6 Seprőgép konzol HU... 7 Készüléktartó konzol... HU... 8 Első készüléktartóval rendelkező készülékek esetén HU... 9 Üzembevétel előtt HU.. 9 Első üzembevétel előtt.. HU.. 9 Üzemanyag feltöltése.. HU.. 9 Ablaktörlő berendezést megtölteni HU.. 9 Víztartály megtöltése (seprőgép esetén) HU.. 9 Vezetőülést beállítása.. HU.. 9 Kormány pozíció beállítása HU. 10 Biztonsági ellenőrzés... HU. 10 Naponkénti karbantartási munkák HU. 10 Üzem HU. 10 Vezetés HU. 10 Seprőüzem esetén..... HU..11 Seprű leengedési mélységét korlátozni HU..11 A felsepert anyagok tartályának kiürítése HU..11 A készülék leállítása... HU. 12 Fagyás elleni védelem.. HU. 12 Szállítás HU. 12 Kiegészítő készletek HU. 12 Előkészítés minden rászerelési készlethez HU. 12 Fűnyíró 125 cm HU. 12 Fűnyíró 135 cm HU. 13 Első seprőhenger HU. 13 Hókotró tolólap HU. 14 Szóró HU. 14 Kiegyenlítő súly vonóhorog nélkül HU. 15 Kiegyenlítő súly vonóhoroggal HU. 15 Vonóhorog HU. 15 Tárolás HU. 15 Ápolás és karbantartás.... HU. 16 Általános megjegyzések HU. 16 Motor burkolatának levétele/ felhelyezése HU. 16 Tisztítás HU. 16 Naponta üzemkezdés előtt HU. 17 Minden járműmosás után HU. 17 Hetente HU. 17 Az első 50 üzemóra után HU üzemóránként HU. 17 Minden 250 üzemóra után vagy félévente HU. 17 Minden 500 üzemóra elteltével vagy félévente..... HU üzemóra elteltével vagy évente HU üzemóránként.... HU üzemóránként.... HU. 18 Évente HU. 18 Karbantartási munkák.. HU. 18 Biztosítékok HU. 26 Üzemzavarelhárítási segítség HU. 28 Üzemzavarok kijelzővel. HU. 28 Üzemzavarok kijelzés nélkül HU. 28 Vontatás HU. 29 Műszaki adatok HU. 30 Súlypont MC HU. 31 Súlypont MIC 34C..... HU. 31 EK konformitási nyiltakozat. HU. 31 Rendeltetésszerű használat Ezt a készüléket kizárólag a jelen kezelési útmutatóban megadottaknak megfelelően használja. A seprőgép kültéri szennyezett felületek seprésére alkalmas. A készüléktartó a külön kapható munkaberendezések, mint pl. fűnyíró, seprő- és vezérlő berendezések felhelyezésére, kezelésére és szállítására alkalmas. Amennyiben a készülék hátsó részéhez nincs munkaberendezés rögzítve, akkor mindenképpen fel kell helyezni a hátsó részre a kiegyenlítő súlyt. A készüléket soha ne alkalmazza zárt térben. A készülék nem alkalmas egészségre ártalmas por felszívására. A készüléken nem szabad változtatásokat végrehajtani. A készülék csak az üzemeltetési útmutatóban szereplő padlózatokra alkalmas. Csak a gyártóvállalat vagy annak megbízottja által géphasználatra jóváhagyott felületeken szabad vele közlekedni. Általánosságban érvényes: Gyúlékony anyagokat a készüléktől távol kell tartani (Robbanás-/Tűzveszély). Előrelátható hibás használat Soha ne seperjen fel/szívjon fel robbanékony folyadékot, éghető gázokat valamint savakat és oldószereket! Ebbe beletartozik a benzin, a hígító vagy a fűtőolaj, amelyek a beszívott levegővel robbanékony gőzöket vagy keverékeket alkothatnak, továbbá az aceton, hígítatlan savak és oldószerek, mivel ezek a készülékben használt anyagokat megtámadják. Soha ne seperjen fel/szívjon fel reaktív fémporokat (pl. alumínium, magnézium, cink), ezek erősen lúgos vagy savas tisztítószerekkel vegyülve robbanékony gázokat termelnek. Ne seperjen fel/szívjon fel égő vagy izzó tárgyakat. A veszélyes területen tartózkodni tilos. Robbanásveszélyes helyiségekben nem szabad üzemeltetni. Sepréshez alkalmas burkolatok Aszfalt Ipari padló Esztrich Beton Burkolókövek 2 HU - 1

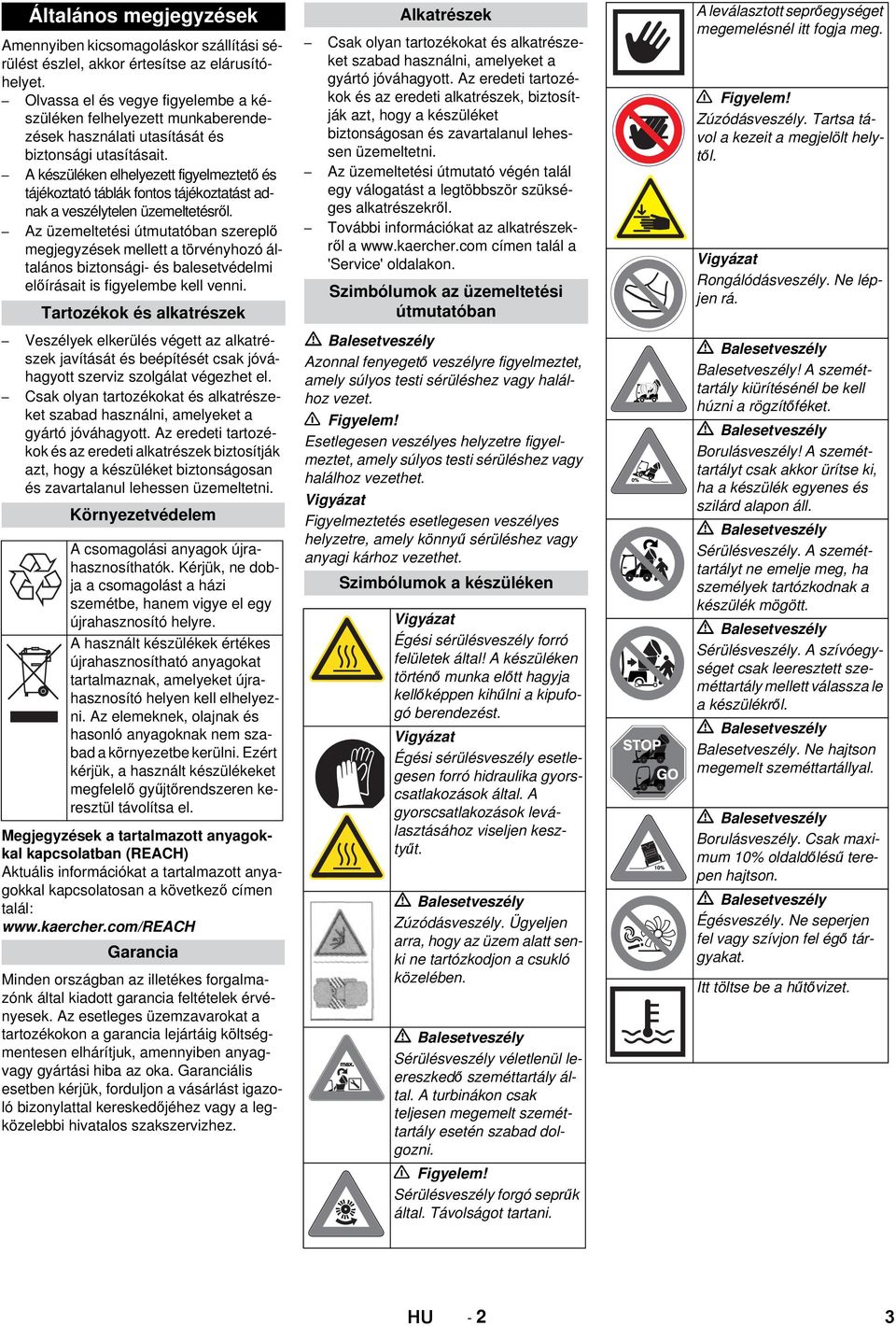

3 Általános megjegyzések Amennyiben kicsomagoláskor szállítási sérülést észlel, akkor értesítse az elárusítóhelyet. Olvassa el és vegye figyelembe a készüléken felhelyezett munkaberendezések használati utasítását és biztonsági utasításait. A készüléken elhelyezett figyelmeztető és tájékoztató táblák fontos tájékoztatást adnak a veszélytelen üzemeltetésről. Az üzemeltetési útmutatóban szereplő megjegyzések mellett a törvényhozó általános biztonsági- és balesetvédelmi előírásait is figyelembe kell venni. Tartozékok és alkatrészek Veszélyek elkerülés végett az alkatrészek javítását és beépítését csak jóváhagyott szerviz szolgálat végezhet el. Csak olyan tartozékokat és alkatrészeket szabad használni, amelyeket a gyártó jóváhagyott. Az eredeti tartozékok és az eredeti alkatrészek biztosítják azt, hogy a készüléket biztonságosan és zavartalanul lehessen üzemeltetni. Környezetvédelem A csomagolási anyagok újrahasznosíthatók. Kérjük, ne dobja a csomagolást a házi szemétbe, hanem vigye el egy újrahasznosító helyre. A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és hasonló anyagoknak nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket megfelelő gyűjtőrendszeren keresztül távolítsa el. Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH) Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál: Garancia Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat a tartozékokon a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez. Alkatrészek Csak olyan tartozékokat és alkatrészeket szabad használni, amelyeket a gyártó jóváhagyott. Az eredeti tartozékok és az eredeti alkatrészek, biztosítják azt, hogy a készüléket biztonságosan és zavartalanul lehessen üzemeltetni. Az üzemeltetési útmutató végén talál egy válogatást a legtöbbször szükséges alkatrészekről. További információkat az alkatrészekről a címen talál a 'Service' oldalakon. Szimbólumok az üzemeltetési útmutatóban Azonnal fenyegető veszélyre figyelmeztet, amely súlyos testi sérüléshez vagy halálhoz vezet. Figyelem! Esetlegesen veszélyes helyzetre figyelmeztet, amely súlyos testi sérüléshez vagy halálhoz vezethet. Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vagy anyagi kárhoz vezethet. Szimbólumok a készüléken Égési sérülésveszély forró felületek által! A készüléken történő munka előtt hagyja kellőképpen kihűlni a kipufogó berendezést. Égési sérülésveszély esetlegesen forró hidraulika gyorscsatlakozások által. A gyorscsatlakozások leválasztásához viseljen kesztyűt. Zúzódásveszély. Ügyeljen arra, hogy az üzem alatt senki ne tartózkodjon a csukló közelében. Sérülésveszély véletlenül leereszkedő szeméttartály által. A turbinákon csak teljesen megemelt szeméttartály esetén szabad dolgozni. Figyelem! Sérülésveszély forgó seprűk által. Távolságot tartani. A leválasztott seprőegységet megemelésnél itt fogja meg. Figyelem! Zúzódásveszély. Tartsa távol a kezeit a megjelölt helytől. Rongálódásveszély. Ne lépjen rá. Balesetveszély! A szeméttartály kiürítésénél be kell húzni a rögzítőféket. Borulásveszély! A szeméttartályt csak akkor ürítse ki, ha a készülék egyenes és szilárd alapon áll. Sérülésveszély. A szeméttartályt ne emelje meg, ha személyek tartózkodnak a készülék mögött. Sérülésveszély. A szívóegységet csak leeresztett szeméttartály mellett válassza le a készülékről. Balesetveszély. Ne hajtson megemelt szeméttartállyal. Borulásveszély. Csak maximum 10% oldaldőlésű terepen hajtson. Égésveszély. Ne seperjen fel vagy szívjon fel égő tárgyakat. Itt töltse be a hűtővizet. HU - 2 3

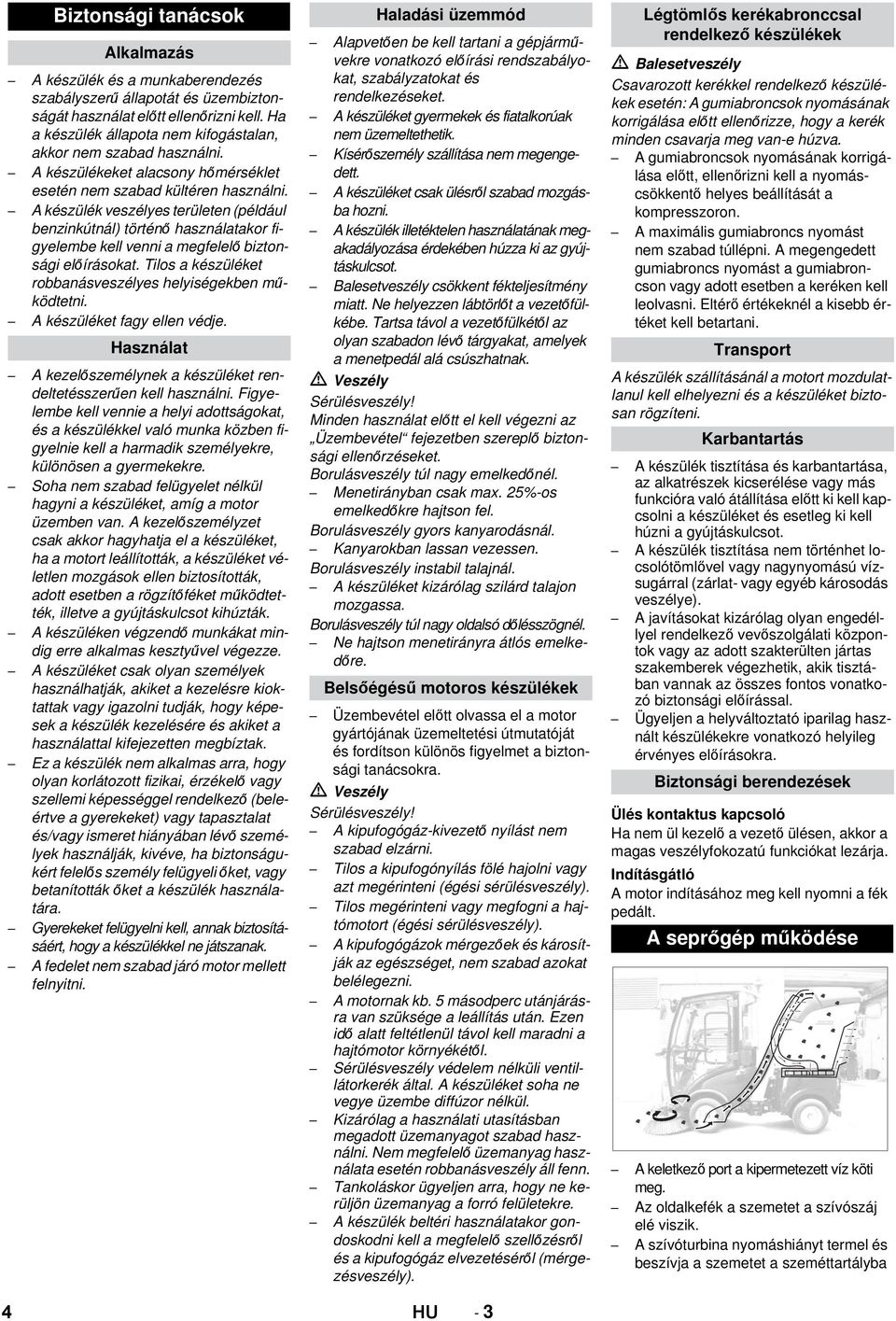

4 Biztonsági tanácsok Alkalmazás A készülék és a munkaberendezés szabályszerű állapotát és üzembiztonságát használat előtt ellenőrizni kell. Ha a készülék állapota nem kifogástalan, akkor nem szabad használni. A készülékeket alacsony hőmérséklet esetén nem szabad kültéren használni. A készülék veszélyes területen (például benzinkútnál) történő használatakor figyelembe kell venni a megfelelő biztonsági előírásokat. Tilos a készüléket robbanásveszélyes helyiségekben működtetni. A készüléket fagy ellen védje. Használat A kezelőszemélynek a készüléket rendeltetésszerűen kell használni. Figyelembe kell vennie a helyi adottságokat, és a készülékkel való munka közben figyelnie kell a harmadik személyekre, különösen a gyermekekre. Soha nem szabad felügyelet nélkül hagyni a készüléket, amíg a motor üzemben van. A kezelőszemélyzet csak akkor hagyhatja el a készüléket, ha a motort leállították, a készüléket véletlen mozgások ellen biztosították, adott esetben a rögzítőféket működtették, illetve a gyújtáskulcsot kihúzták. A készüléken végzendő munkákat mindig erre alkalmas kesztyűvel végezze. A készüléket csak olyan személyek használhatják, akiket a kezelésre kioktattak vagy igazolni tudják, hogy képesek a készülék kezelésére és akiket a használattal kifejezetten megbíztak. Ez a készülék nem alkalmas arra, hogy olyan korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező (beleértve a gyerekeket) vagy tapasztalat és/vagy ismeret hiányában lévő személyek használják, kivéve, ha biztonságukért felelős személy felügyeli őket, vagy betanították őket a készülék használatára. Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak. A fedelet nem szabad járó motor mellett felnyitni. Haladási üzemmód Alapvetően be kell tartani a gépjárművekre vonatkozó előírási rendszabályokat, szabályzatokat és rendelkezéseket. A készüléket gyermekek és fiatalkorúak nem üzemeltethetik. Kísérőszemély szállítása nem megengedett. A készüléket csak ülésről szabad mozgásba hozni. A készülék illetéktelen használatának megakadályozása érdekében húzza ki az gyújtáskulcsot. Balesetveszély csökkent fékteljesítmény miatt. Ne helyezzen lábtörlőt a vezetőfülkébe. Tartsa távol a vezetőfülkétől az olyan szabadon lévő tárgyakat, amelyek a menetpedál alá csúszhatnak. Veszély Sérülésveszély! Minden használat előtt el kell végezni az Üzembevétel fejezetben szereplő biztonsági ellenőrzéseket. Borulásveszély túl nagy emelkedőnél. Menetirányban csak max. 25%-os emelkedőkre hajtson fel. Borulásveszély gyors kanyarodásnál. Kanyarokban lassan vezessen. Borulásveszély instabil talajnál. A készüléket kizárólag szilárd talajon mozgassa. Borulásveszély túl nagy oldalsó dőlésszögnél. Ne hajtson menetirányra átlós emelkedőre. Belsőégésű motoros készülékek Üzembevétel előtt olvassa el a motor gyártójának üzemeltetési útmutatóját és fordítson különös figyelmet a biztonsági tanácsokra. Veszély Sérülésveszély! A kipufogógáz-kivezető nyílást nem szabad elzárni. Tilos a kipufogónyílás fölé hajolni vagy azt megérinteni (égési sérülésveszély). Tilos megérinteni vagy megfogni a hajtómotort (égési sérülésveszély). A kipufogógázok mérgezőek és károsítják az egészséget, nem szabad azokat belélegezni. A motornak kb. 5 másodperc utánjárásra van szüksége a leállítás után. Ezen idő alatt feltétlenül távol kell maradni a hajtómotor környékétől. Sérülésveszély védelem nélküli ventillátorkerék által. A készüléket soha ne vegye üzembe diffúzor nélkül. Kizárólag a használati utasításban megadott üzemanyagot szabad használni. Nem megfelelő üzemanyag használata esetén robbanásveszély áll fenn. Tankoláskor ügyeljen arra, hogy ne kerüljön üzemanyag a forró felületekre. A készülék beltéri használatakor gondoskodni kell a megfelelő szellőzésről és a kipufogógáz elvezetéséről (mérgezésveszély). Légtömlős kerékabronccsal rendelkező készülékek Csavarozott kerékkel rendelkező készülékek esetén: A gumiabroncsok nyomásának korrigálása előtt ellenőrizze, hogy a kerék minden csavarja meg van-e húzva. A gumiabroncsok nyomásának korrigálása előtt, ellenőrizni kell a nyomáscsökkentő helyes beállítását a kompresszoron. A maximális gumiabroncs nyomást nem szabad túllépni. A megengedett gumiabroncs nyomást a gumiabroncson vagy adott esetben a keréken kell leolvasni. Eltérő értékeknél a kisebb értéket kell betartani. Transport A készülék szállításánál a motort mozdulatlanul kell elhelyezni és a készüléket biztosan rögzíteni. Karbantartás A készülék tisztítása és karbantartása, az alkatrészek kicserélése vagy más funkcióra való átállítása előtt ki kell kapcsolni a készüléket és esetleg ki kell húzni a gyújtáskulcsot. A készülék tisztítása nem történhet locsolótömlővel vagy nagynyomású vízsugárral (zárlat- vagy egyéb károsodás veszélye). A javításokat kizárólag olyan engedéllyel rendelkező vevőszolgálati központok vagy az adott szakterülten jártas szakemberek végezhetik, akik tisztában vannak az összes fontos vonatkozó biztonsági előírással. Ügyeljen a helyváltoztató iparilag használt készülékekre vonatkozó helyileg érvényes előírásokra. Biztonsági berendezések Ülés kontaktus kapcsoló Ha nem ül kezelő a vezető ülésen, akkor a magas veszélyfokozatú funkciókat lezárja. Indításgátló A motor indításához meg kell nyomni a fék pedált. A seprőgép működése A keletkező port a kipermetezett víz köti meg. Az oldalkefék a szemetet a szívószáj elé viszik. A szívóturbina nyomáshiányt termel és beszívja a szemetet a szeméttartályba 4 HU - 3

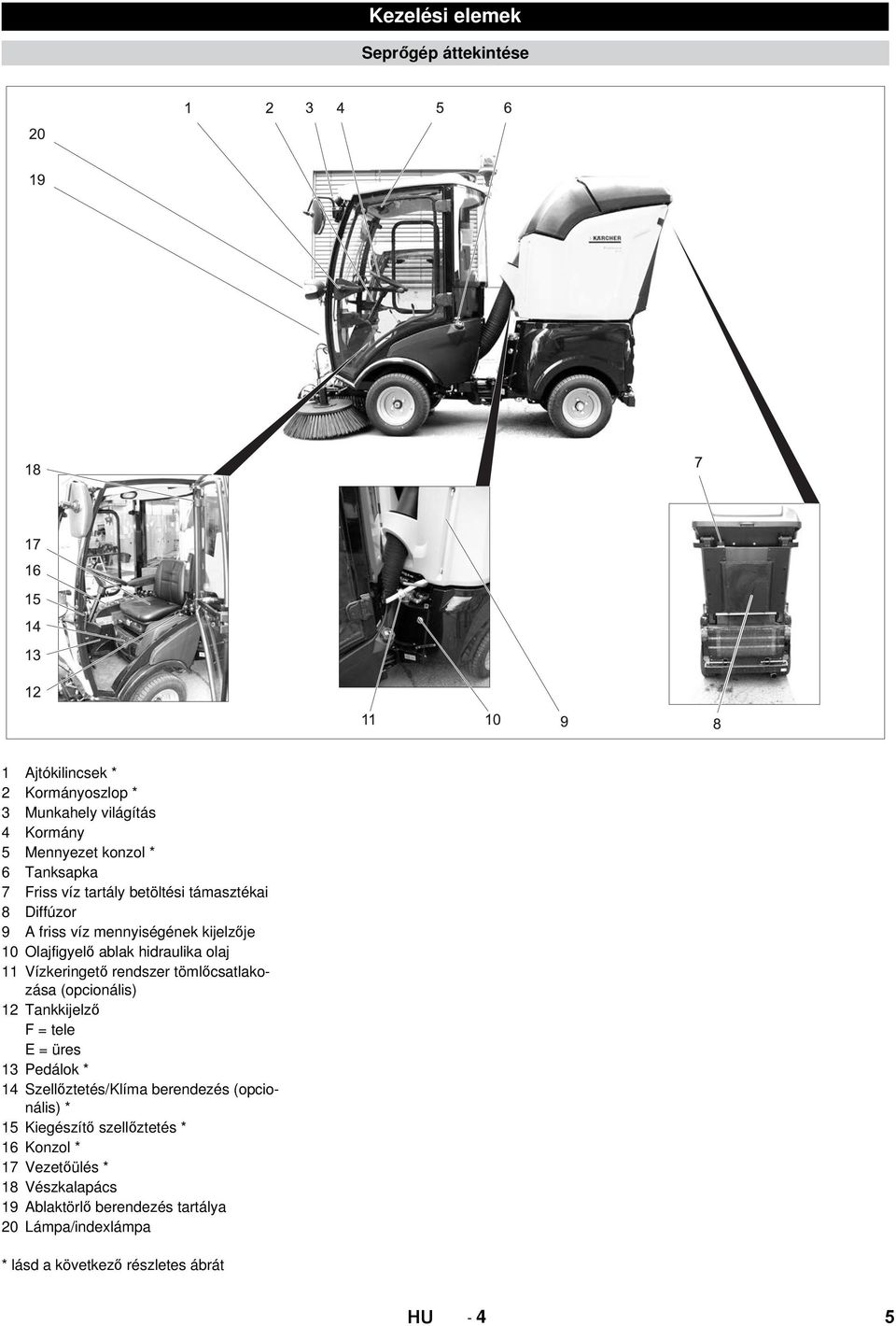

5 Kezelési elemek Seprőgép áttekintése 1 Ajtókilincsek * 2 Kormányoszlop * 3 Munkahely világítás 4 Kormány 5 Mennyezet konzol * 6 Tanksapka 7 Friss víz tartály betöltési támasztékai 8 Diffúzor 9 A friss víz mennyiségének kijelzője 10 Olajfigyelő ablak hidraulika olaj 11 Vízkeringető rendszer tömlőcsatlakozása (opcionális) 12 Tankkijelző F = tele E = üres 13 Pedálok * 14 Szellőztetés/Klíma berendezés (opcionális) * 15 Kiegészítő szellőztetés * 16 Konzol * 17 Vezetőülés * 18 Vészkalapács 19 Ablaktörlő berendezés tartálya 20 Lámpa/indexlámpa * lásd a következő részletes ábrát HU - 4 5

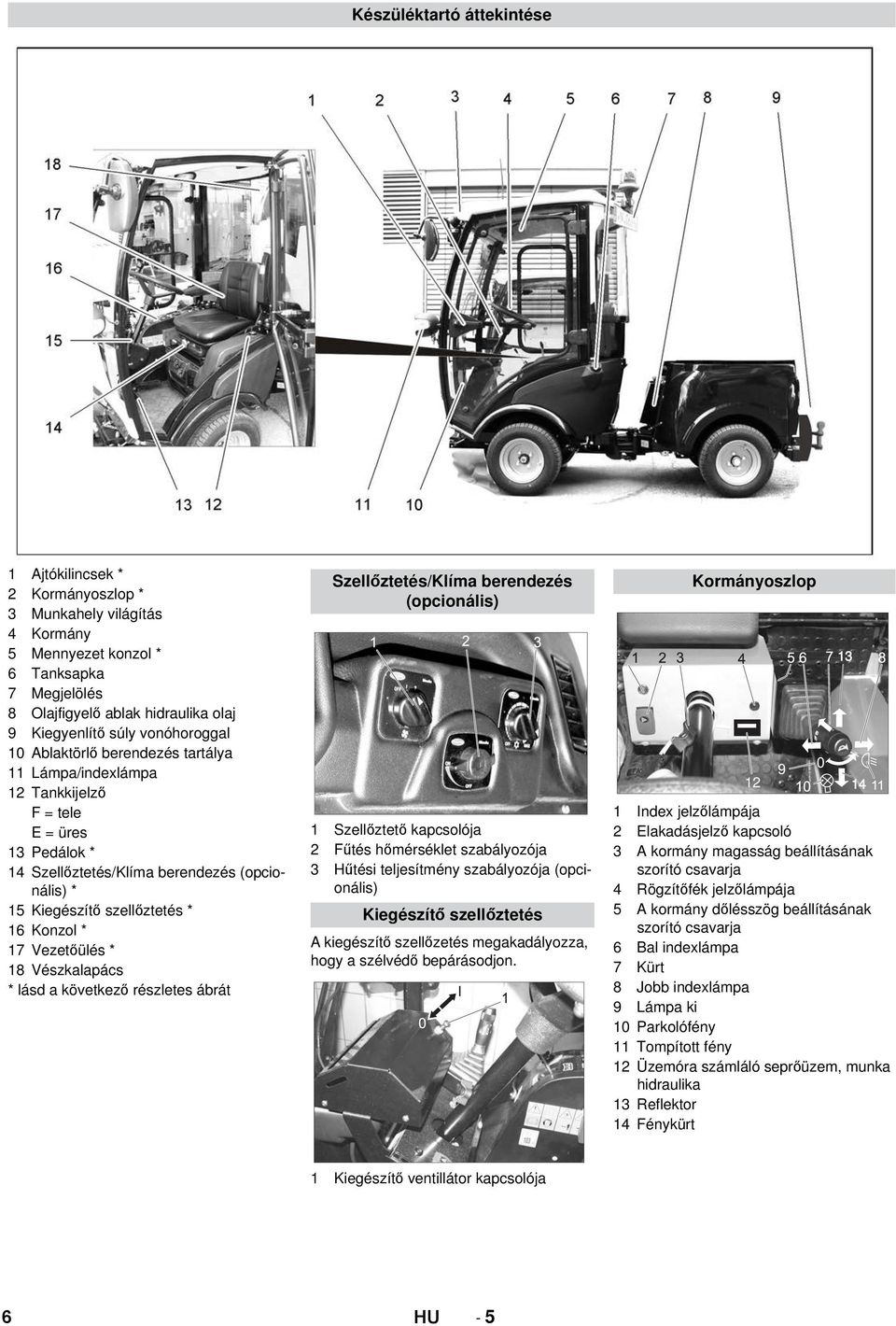

6 Készüléktartó áttekintése 1 Ajtókilincsek * 2 Kormányoszlop * 3 Munkahely világítás 4 Kormány 5 Mennyezet konzol * 6 Tanksapka 7 Megjelölés 8 Olajfigyelő ablak hidraulika olaj 9 Kiegyenlítő súly vonóhoroggal 10 Ablaktörlő berendezés tartálya 11 Lámpa/indexlámpa 12 Tankkijelző F = tele E = üres 13 Pedálok * 14 Szellőztetés/Klíma berendezés (opcionális) * 15 Kiegészítő szellőztetés * 16 Konzol * 17 Vezetőülés * 18 Vészkalapács * lásd a következő részletes ábrát Szellőztetés/Klíma berendezés (opcionális) 1 Szellőztető kapcsolója 2 Fűtés hőmérséklet szabályozója 3 Hűtési teljesítmény szabályozója (opcionális) Kiegészítő szellőztetés A kiegészítő szellőzetés megakadályozza, hogy a szélvédő bepárásodjon. Kormányoszlop Index jelzőlámpája 2 Elakadásjelző kapcsoló 3 A kormány magasság beállításának szorító csavarja 4 Rögzítőfék jelzőlámpája 5 A kormány dőlésszög beállításának szorító csavarja 6 Bal indexlámpa 7 Kürt 8 Jobb indexlámpa 9 Lámpa ki 10 Parkolófény 11 Tompított fény 12 Üzemóra számláló seprőüzem, munka hidraulika 13 Reflektor 14 Fénykürt 1 Kiegészítő ventillátor kapcsolója 6 HU - 5

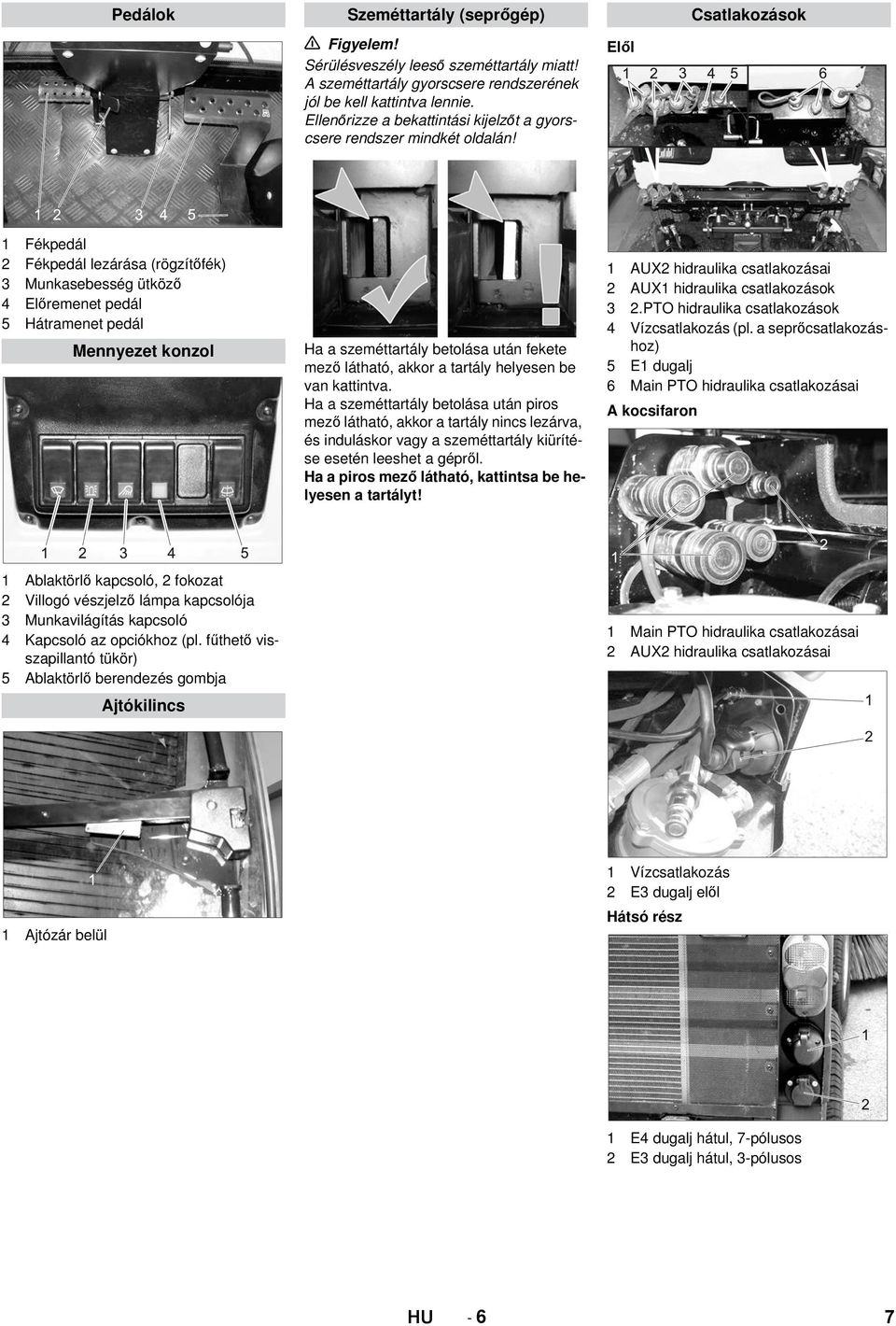

7 Pedálok Szeméttartály (seprőgép) Figyelem! Sérülésveszély leeső szeméttartály miatt! A szeméttartály gyorscsere rendszerének jól be kell kattintva lennie. Ellenőrizze a bekattintási kijelzőt a gyorscsere rendszer mindkét oldalán! Elől Csatlakozások 1 Fékpedál 2 Fékpedál lezárása (rögzítőfék) 3 Munkasebesség ütköző 4 Előremenet pedál 5 Hátramenet pedál Mennyezet konzol Ha a szeméttartály betolása után fekete mező látható, akkor a tartály helyesen be van kattintva. Ha a szeméttartály betolása után piros mező látható, akkor a tartály nincs lezárva, és induláskor vagy a szeméttartály kiürítése esetén leeshet a gépről. Ha a piros mező látható, kattintsa be helyesen a tartályt! 1 AUX2 hidraulika csatlakozásai 2 AUX1 hidraulika csatlakozások 3 2.PTO hidraulika csatlakozások 4 Vízcsatlakozás (pl. a seprőcsatlakozáshoz) 5 E1 dugalj 6 Main PTO hidraulika csatlakozásai A kocsifaron 1 Ablaktörlő kapcsoló, 2 fokozat 2 Villogó vészjelző lámpa kapcsolója 3 Munkavilágítás kapcsoló 4 Kapcsoló az opciókhoz (pl. fűthető visszapillantó tükör) 5 Ablaktörlő berendezés gombja Ajtókilincs 1 Main PTO hidraulika csatlakozásai 2 AUX2 hidraulika csatlakozásai 1 Ajtózár belül 1 Vízcsatlakozás 2 E3 dugalj elől Hátsó rész 1 E4 dugalj hátul, 7-pólusos 2 E3 dugalj hátul, 3-pólusos HU - 6 7

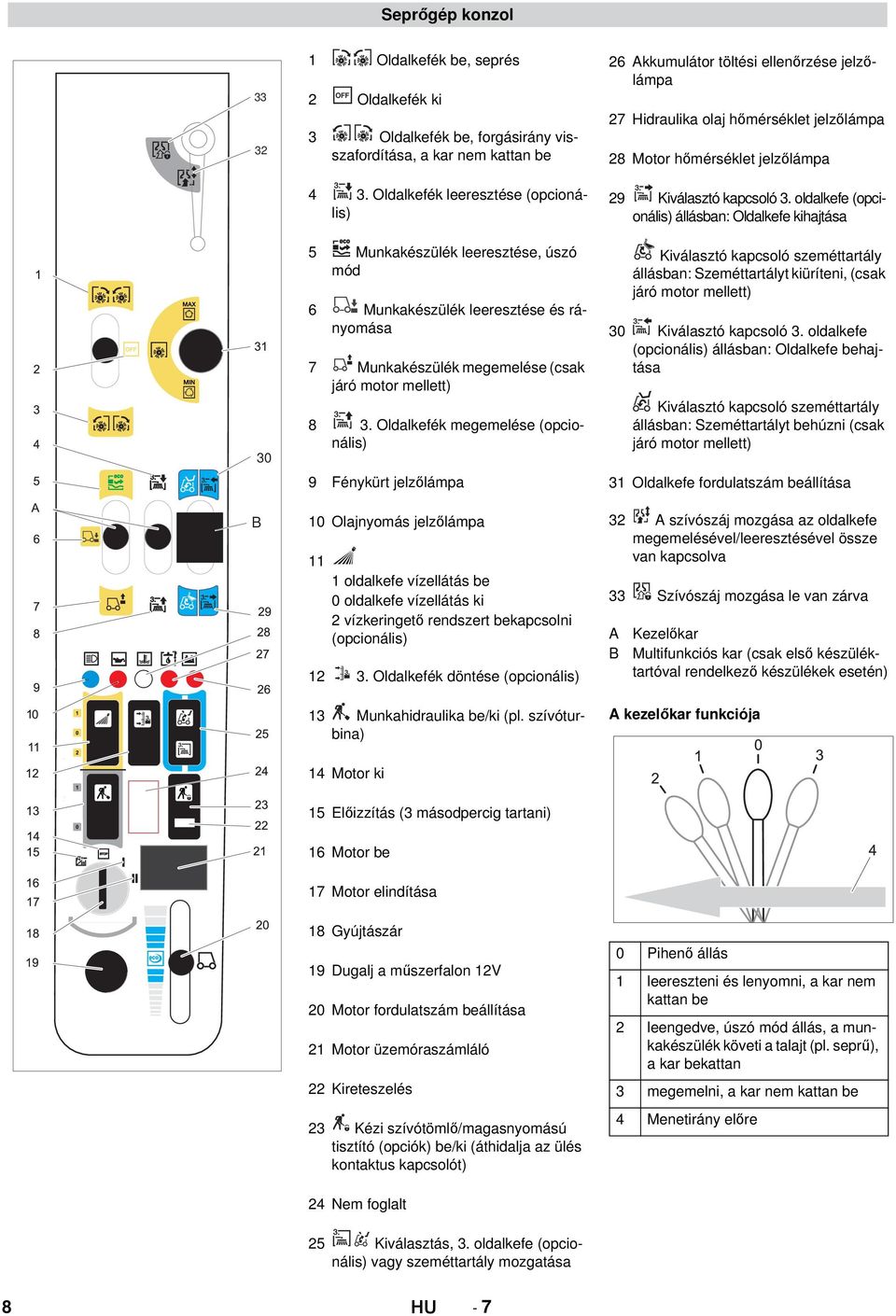

8 Seprőgép konzol B 1 Oldalkefék be, seprés 2 Oldalkefék ki 3 Oldalkefék be, forgásirány visszafordítása, a kar nem kattan be 4 3. Oldalkefék leeresztése (opcionális) 5 Munkakészülék leeresztése, úszó mód 6 Munkakészülék leeresztése és rányomása 7 Munkakészülék megemelése (csak járó motor mellett) 8 3. Oldalkefék megemelése (opcionális) 9 Fénykürt jelzőlámpa 10 Olajnyomás jelzőlámpa 11 1 oldalkefe vízellátás be 0 oldalkefe vízellátás ki 2 vízkeringető rendszert bekapcsolni (opcionális) Oldalkefék döntése (opcionális) 13 Munkahidraulika be/ki (pl. szívóturbina) 26 Akkumulátor töltési ellenőrzése jelzőlámpa 27 Hidraulika olaj hőmérséklet jelzőlámpa 28 Motor hőmérséklet jelzőlámpa 29 Kiválasztó kapcsoló 3. oldalkefe (opcionális) állásban: Oldalkefe kihajtása Kiválasztó kapcsoló szeméttartály állásban: Szeméttartályt kiüríteni, (csak járó motor mellett) 30 Kiválasztó kapcsoló 3. oldalkefe (opcionális) állásban: Oldalkefe behajtása Kiválasztó kapcsoló szeméttartály állásban: Szeméttartályt behúzni (csak járó motor mellett) 31 Oldalkefe fordulatszám beállítása 32 A szívószáj mozgása az oldalkefe megemelésével/leeresztésével össze van kapcsolva 33 Szívószáj mozgása le van zárva A B Kezelőkar Multifunkciós kar (csak első készüléktartóval rendelkező készülékek esetén) A kezelőkar funkciója 14 Motor ki 15 Előizzítás (3 másodpercig tartani) 16 Motor be 17 Motor elindítása 18 Gyújtászár 19 Dugalj a műszerfalon 12V 20 Motor fordulatszám beállítása 21 Motor üzemóraszámláló 22 Kireteszelés 23 Kézi szívótömlő/magasnyomású tisztító (opciók) be/ki (áthidalja az ülés kontaktus kapcsolót) 24 Nem foglalt 0 Pihenő állás 1 leereszteni és lenyomni, a kar nem kattan be 2 leengedve, úszó mód állás, a munkakészülék követi a talajt (pl. seprű), a kar bekattan 3 megemelni, a kar nem kattan be 4 Menetirány előre 25 Kiválasztás, 3. oldalkefe (opcionális) vagy szeméttartály mozgatása 8 HU - 7

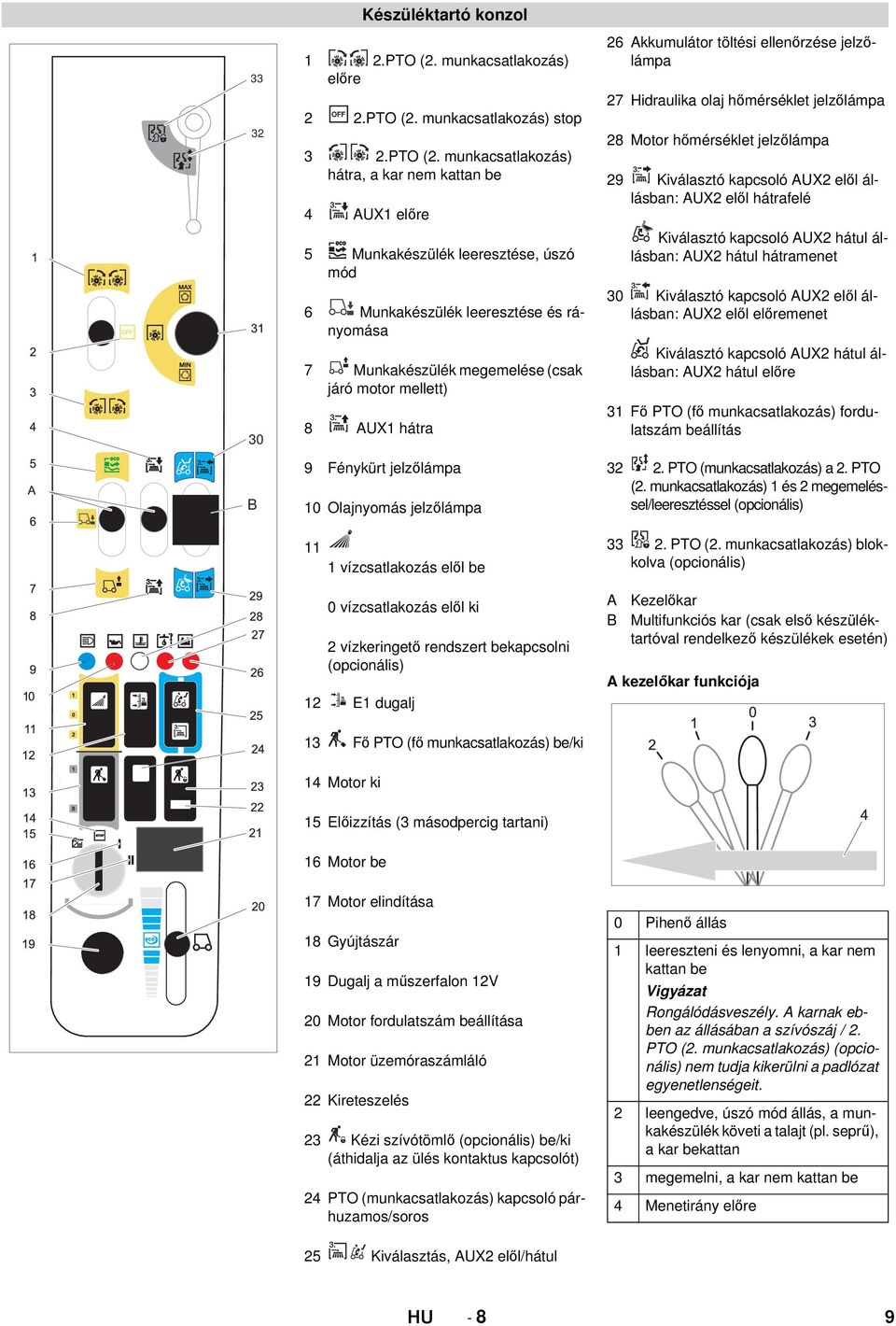

9 B Készüléktartó konzol 1 2.PTO (2. munkacsatlakozás) előre 2 2.PTO (2. munkacsatlakozás) stop 3 2.PTO (2. munkacsatlakozás) hátra, a kar nem kattan be 4 AUX1 előre 5 Munkakészülék leeresztése, úszó mód 6 Munkakészülék leeresztése és rányomása 7 Munkakészülék megemelése (csak járó motor mellett) 8 AUX1 hátra 9 Fénykürt jelzőlámpa 10 Olajnyomás jelzőlámpa 26 Akkumulátor töltési ellenőrzése jelzőlámpa 27 Hidraulika olaj hőmérséklet jelzőlámpa 28 Motor hőmérséklet jelzőlámpa 29 Kiválasztó kapcsoló AUX2 elől állásban: AUX2 elől hátrafelé Kiválasztó kapcsoló AUX2 hátul állásban: AUX2 hátul hátramenet 30 Kiválasztó kapcsoló AUX2 elől állásban: AUX2 elől előremenet Kiválasztó kapcsoló AUX2 hátul állásban: AUX2 hátul előre 31 Fő PTO (fő munkacsatlakozás) fordulatszám beállítás PTO (munkacsatlakozás) a 2. PTO (2. munkacsatlakozás) 1 és 2 megemeléssel/leeresztéssel (opcionális) 11 1 vízcsatlakozás elől be PTO (2. munkacsatlakozás) blokkolva (opcionális) 0 vízcsatlakozás elől ki 2 vízkeringető rendszert bekapcsolni (opcionális) 12 E1 dugalj A B Kezelőkar Multifunkciós kar (csak első készüléktartóval rendelkező készülékek esetén) A kezelőkar funkciója 13 Fő PTO (fő munkacsatlakozás) be/ki 14 Motor ki 15 Előizzítás (3 másodpercig tartani) 16 Motor be 17 Motor elindítása 18 Gyújtászár 19 Dugalj a műszerfalon 12V 20 Motor fordulatszám beállítása 21 Motor üzemóraszámláló 22 Kireteszelés 23 Kézi szívótömlő (opcionális) be/ki (áthidalja az ülés kontaktus kapcsolót) 24 PTO (munkacsatlakozás) kapcsoló párhuzamos/soros 0 Pihenő állás 1 leereszteni és lenyomni, a kar nem kattan be Rongálódásveszély. A karnak ebben az állásában a szívószáj / 2. PTO (2. munkacsatlakozás) (opcionális) nem tudja kikerülni a padlózat egyenetlenségeit. 2 leengedve, úszó mód állás, a munkakészülék követi a talajt (pl. seprű), a kar bekattan 3 megemelni, a kar nem kattan be 4 Menetirány előre 25 Kiválasztás, AUX2 elől/hátul HU - 8 9

10 Első készüléktartóval rendelkező készülékek esetén A multifunkciós kar funkciója (joystick) Ablaktörlő berendezést megtölteni 30 B 4 Első készüléktartó leengedése 8 Első készüléktartó megemelése 11 1 vízellátás be 0 vízellátás ki 2 vízkeringető rendszert bekapcsolni (opcionális) 13 Munkahidraulika be/ki (pl. Wildkrautbesen típusú seprő) A kezelőkar funkciója 0 Pihenő állás 1 leereszteni és lenyomni, a kar nem kattan be 2 leengedve, úszó mód állás, a munkakészülék követi a talajt (pl. seprű), a kar bekattan 3 megemelni, a kar nem kattan be 4 Menetirány előre 0 1 balra fordítani 2 jobbra fordítani a 1 az óra járásával megegyezően megdönteni 2 az óra járásával ellenkező irányban megdönteni b 1 előre dönteni 2 hátra dönteni 3 Menetirány előre Üzembevétel előtt Első üzembevétel előtt A dokumentumtartó táskát a mellékelt útmutató szerint helyezze fel a hátsó szélvédőre. Üzemanyag feltöltése Veszély Robbanásveszély! Zárt helyiségben nem szabad üzemanyagot tölteni. A dohányzást és a nyílt lángot mindenképpen kerülni kell. Ügyeljen arra, hogy ne kerüljön üzemanyag a forró felületekre. Állítsa le a motort. Nyissa ki a tanksapkát. Dízel üzemanyagot tankolni. Kizárólag a használati utasításban megadott üzemanyagot szabad használni. A töltőpisztolyt amilyen mélyen csak lehet, a betöltőcsonkba dugni. Amint az előírt módon kezelt töltőpisztoly első alkalommal lekapcsol, a megtankolást abbahagyni. A kifolyt üzemanyagot letörölni és a tanksapkát zárni. Tankolás a kannával Előzőleg az üzemanyagmenniységet megsaccolni, nehogy az üzemanyag túlcsorduljon. 1 Ablaktörlő berendezés tartálya 2 Fedél Vegye le a fedelet. Folyadékot beölteni. Zárja le a fedelet. Víztartály megtöltése (seprőgép esetén) Csavarja le a friss víz betöltési csonkjának zárját. Víztartályt feltölteni. Tudnivaló A víztartály megtöltéséhez nem szabad bedugni a víztömlőt (nehogy visszaszívás történjen). Zárja el a víztápláló-vezetéket. A vízellátás tömlőjét távolítsa el és zárja le a friss víz betöltési csonkját. Vízkeringető rendszer esetén (opcionális) Töltsön vizet a szeméttartályba (maximum 50 liter). Vezetőülést beállítása Balesetveszély. A vezető ülést ne menet közben állítsa be. 1 Ülésbeállítás karja 2 Rugózás keménységének forgó markolata 3 Háttámla dőlésének forgó markolata 4 Rugózás beállításának kijelzője 5 Karfa magasságának beállító kereke A vezetőülésen helyet foglalni. Az ülésbeállítás karját húzza fel és tolja az ülést a kívánt pozícióba. Az ülésbeállítás karját elengedni és az ülést bekattintani. A háttámla dőlésszögét a forgó markolattal állítsa be. A karfa magasságát a beállító kerékkel állítsa be. A rugó kéménység forgó markolatát úgy állítsa be, hogy a rugó keménység kijelzője a zöld mezőben legyen. 10 HU - 9

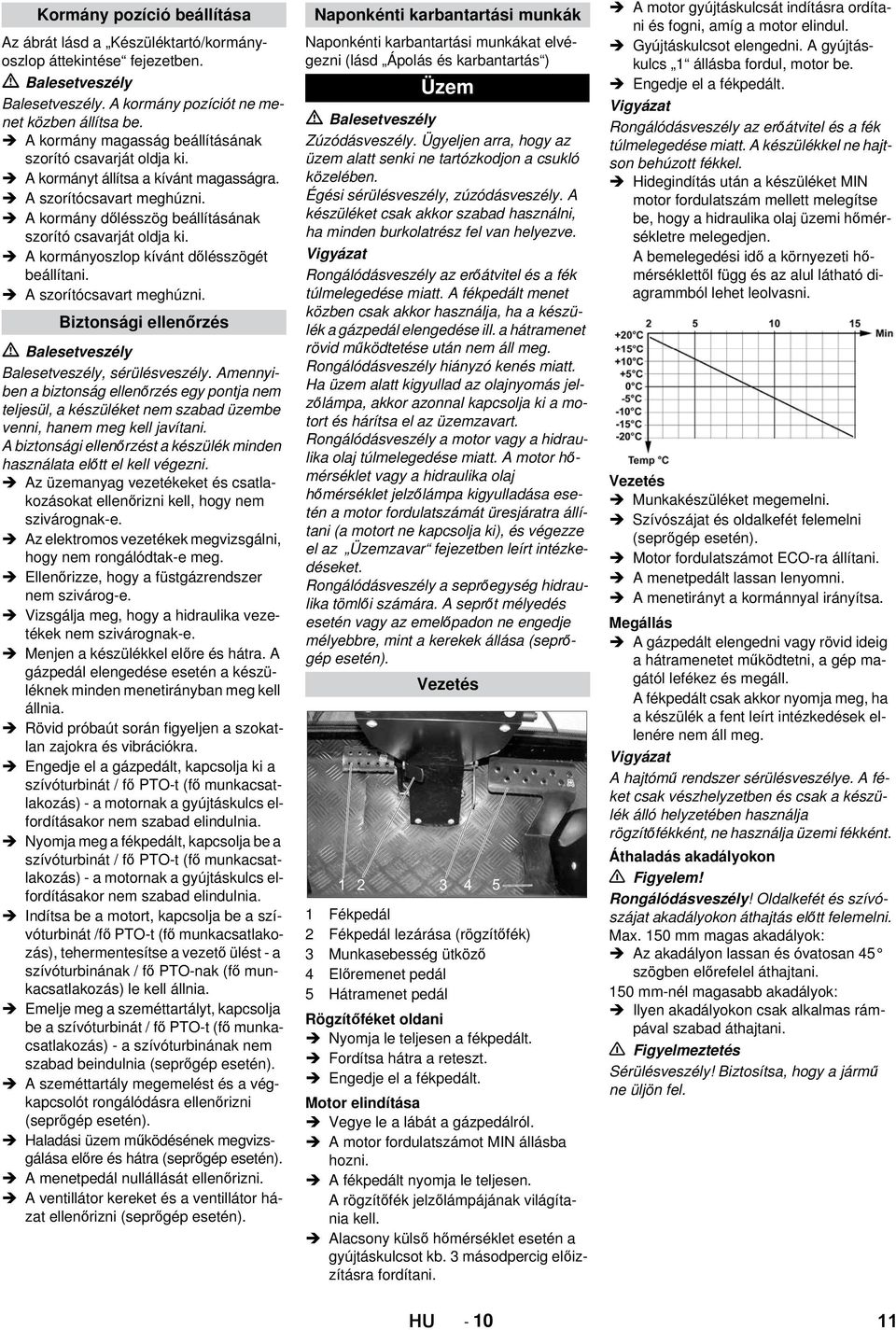

11 Kormány pozíció beállítása Az ábrát lásd a Készüléktartó/kormányoszlop áttekintése fejezetben. Balesetveszély. A kormány pozíciót ne menet közben állítsa be. A kormány magasság beállításának szorító csavarját oldja ki. A kormányt állítsa a kívánt magasságra. A szorítócsavart meghúzni. A kormány dőlésszög beállításának szorító csavarját oldja ki. A kormányoszlop kívánt dőlésszögét beállítani. A szorítócsavart meghúzni. Biztonsági ellenőrzés Balesetveszély, sérülésveszély. Amennyiben a biztonság ellenőrzés egy pontja nem teljesül, a készüléket nem szabad üzembe venni, hanem meg kell javítani. A biztonsági ellenőrzést a készülék minden használata előtt el kell végezni. Az üzemanyag vezetékeket és csatlakozásokat ellenőrizni kell, hogy nem szivárognak-e. Az elektromos vezetékek megvizsgálni, hogy nem rongálódtak-e meg. Ellenőrizze, hogy a füstgázrendszer nem szivárog-e. Vizsgálja meg, hogy a hidraulika vezetékek nem szivárognak-e. Menjen a készülékkel előre és hátra. A gázpedál elengedése esetén a készüléknek minden menetirányban meg kell állnia. Rövid próbaút során figyeljen a szokatlan zajokra és vibrációkra. Engedje el a gázpedált, kapcsolja ki a szívóturbinát / fő PTO-t (fő munkacsatlakozás) - a motornak a gyújtáskulcs elfordításakor nem szabad elindulnia. Nyomja meg a fékpedált, kapcsolja be a szívóturbinát / fő PTO-t (fő munkacsatlakozás) - a motornak a gyújtáskulcs elfordításakor nem szabad elindulnia. Indítsa be a motort, kapcsolja be a szívóturbinát /fő PTO-t (fő munkacsatlakozás), tehermentesítse a vezető ülést - a szívóturbinának / fő PTO-nak (fő munkacsatlakozás) le kell állnia. Emelje meg a szeméttartályt, kapcsolja be a szívóturbinát / fő PTO-t (fő munkacsatlakozás) - a szívóturbinának nem szabad beindulnia (seprőgép esetén). A szeméttartály megemelést és a végkapcsolót rongálódásra ellenőrizni (seprőgép esetén). Haladási üzem működésének megvizsgálása előre és hátra (seprőgép esetén). A menetpedál nullállását ellenőrizni. A ventillátor kereket és a ventillátor házat ellenőrizni (seprőgép esetén). Naponkénti karbantartási munkák Naponkénti karbantartási munkákat elvégezni (lásd Ápolás és karbantartás ) Üzem Zúzódásveszély. Ügyeljen arra, hogy az üzem alatt senki ne tartózkodjon a csukló közelében. Égési sérülésveszély, zúzódásveszély. A készüléket csak akkor szabad használni, ha minden burkolatrész fel van helyezve. Rongálódásveszély az erőátvitel és a fék túlmelegedése miatt. A fékpedált menet közben csak akkor használja, ha a készülék a gázpedál elengedése ill. a hátramenet rövid működtetése után nem áll meg. Rongálódásveszély hiányzó kenés miatt. Ha üzem alatt kigyullad az olajnyomás jelzőlámpa, akkor azonnal kapcsolja ki a motort és hárítsa el az üzemzavart. Rongálódásveszély a motor vagy a hidraulika olaj túlmelegedése miatt. A motor hőmérséklet vagy a hidraulika olaj hőmérséklet jelzőlámpa kigyulladása esetén a motor fordulatszámát üresjáratra állítani (a motort ne kapcsolja ki), és végezze el az Üzemzavar fejezetben leírt intézkedéseket. Rongálódásveszély a seprőegység hidraulika tömlői számára. A seprőt mélyedés esetén vagy az emelőpadon ne engedje mélyebbre, mint a kerekek állása (seprőgép esetén). Vezetés 1 Fékpedál 2 Fékpedál lezárása (rögzítőfék) 3 Munkasebesség ütköző 4 Előremenet pedál 5 Hátramenet pedál Rögzítőféket oldani Nyomja le teljesen a fékpedált. Fordítsa hátra a reteszt. Engedje el a fékpedált. Motor elindítása Vegye le a lábát a gázpedálról. A motor fordulatszámot MIN állásba hozni. A fékpedált nyomja le teljesen. A rögzítőfék jelzőlámpájának világítania kell. Alacsony külső hőmérséklet esetén a gyújtáskulcsot kb. 3 másodpercig előizzításra fordítani. A motor gyújtáskulcsát indításra ordítani és fogni, amíg a motor elindul. Gyújtáskulcsot elengedni. A gyújtáskulcs 1 állásba fordul, motor be. Engedje el a fékpedált. Rongálódásveszély az erőátvitel és a fék túlmelegedése miatt. A készülékkel ne hajtson behúzott fékkel. Hidegindítás után a készüléket MIN motor fordulatszám mellett melegítse be, hogy a hidraulika olaj üzemi hőmérsékletre melegedjen. A bemelegedési idő a környezeti hőmérséklettől függ és az alul látható diagrammból lehet leolvasni. Vezetés Munkakészüléket megemelni. Szívószájat és oldalkefét felemelni (seprőgép esetén). Motor fordulatszámot ECO-ra állítani. A menetpedált lassan lenyomni. A menetirányt a kormánnyal irányítsa. Megállás A gázpedált elengedni vagy rövid ideig a hátramenetet működtetni, a gép magától lefékez és megáll. A fékpedált csak akkor nyomja meg, ha a készülék a fent leírt intézkedések ellenére nem áll meg. A hajtómű rendszer sérülésveszélye. A féket csak vészhelyzetben és csak a készülék álló helyzetében használja rögzítőfékként, ne használja üzemi fékként. Áthaladás akadályokon Figyelem! Rongálódásveszély! Oldalkefét és szívószájat akadályokon áthajtás előtt felemelni. Max. 150 mm magas akadályok: Az akadályon lassan és óvatosan 45 szögben előrefelel áthajtani. 150 mm-nél magasabb akadályok: Ilyen akadályokon csak alkalmas rámpával szabad áthajtani. Figyelmeztetés Sérülésveszély! Biztosítsa, hogy a jármű ne üljön fel. HU

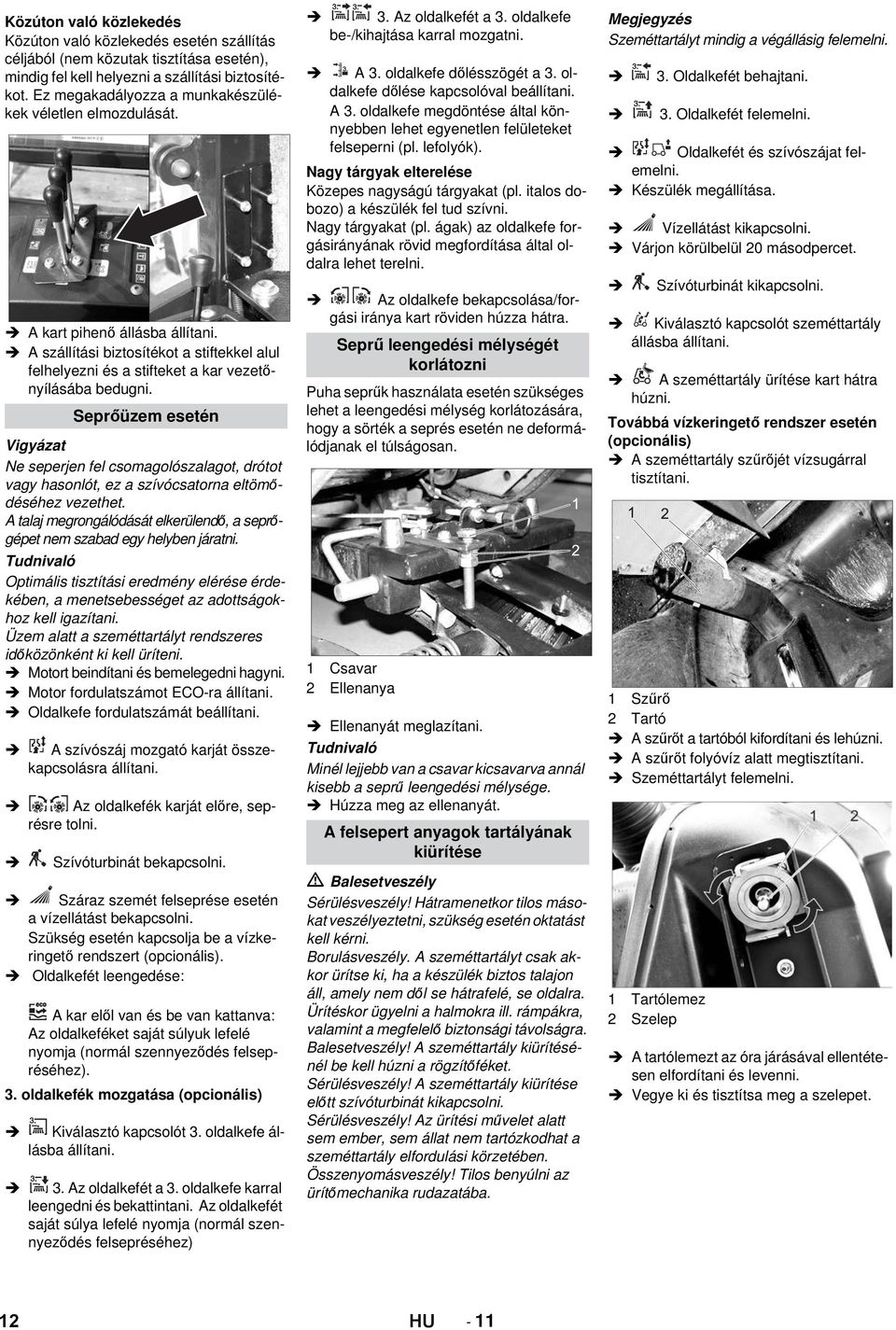

12 Közúton való közlekedés Közúton való közlekedés esetén szállítás céljából (nem közutak tisztítása esetén), mindig fel kell helyezni a szállítási biztosítékot. Ez megakadályozza a munkakészülékek véletlen elmozdulását. A kart pihenő állásba állítani. A szállítási biztosítékot a stiftekkel alul felhelyezni és a stifteket a kar vezetőnyílásába bedugni. Seprőüzem esetén Ne seperjen fel csomagolószalagot, drótot vagy hasonlót, ez a szívócsatorna eltömődéséhez vezethet. A talaj megrongálódását elkerülendő, a seprőgépet nem szabad egy helyben járatni. Tudnivaló Optimális tisztítási eredmény elérése érdekében, a menetsebességet az adottságokhoz kell igazítani. Üzem alatt a szeméttartályt rendszeres időközönként ki kell üríteni. Motort beindítani és bemelegedni hagyni. Motor fordulatszámot ECO-ra állítani. Oldalkefe fordulatszámát beállítani. A szívószáj mozgató karját összekapcsolásra állítani. Az oldalkefék karját előre, seprésre tolni. Szívóturbinát bekapcsolni. Száraz szemét felseprése esetén a vízellátást bekapcsolni. Szükség esetén kapcsolja be a vízkeringető rendszert (opcionális). Oldalkefét leengedése: A kar elől van és be van kattanva: Az oldalkeféket saját súlyuk lefelé nyomja (normál szennyeződés felsepréséhez). 3. oldalkefék mozgatása (opcionális) Kiválasztó kapcsolót 3. oldalkefe állásba állítani. 3. Az oldalkefét a 3. oldalkefe karral leengedni és bekattintani. Az oldalkefét saját súlya lefelé nyomja (normál szennyeződés felsepréséhez) 3. Az oldalkefét a 3. oldalkefe be-/kihajtása karral mozgatni. A 3. oldalkefe dőlésszögét a 3. oldalkefe dőlése kapcsolóval beállítani. A 3. oldalkefe megdöntése által könnyebben lehet egyenetlen felületeket felseperni (pl. lefolyók). Nagy tárgyak elterelése Közepes nagyságú tárgyakat (pl. italos dobozo) a készülék fel tud szívni. Nagy tárgyakat (pl. ágak) az oldalkefe forgásirányának rövid megfordítása által oldalra lehet terelni. Az oldalkefe bekapcsolása/forgási iránya kart röviden húzza hátra. Seprű leengedési mélységét korlátozni Puha seprűk használata esetén szükséges lehet a leengedési mélység korlátozására, hogy a sörték a seprés esetén ne deformálódjanak el túlságosan. 1 Csavar 2 Ellenanya Ellenanyát meglazítani. Tudnivaló Minél lejjebb van a csavar kicsavarva annál kisebb a seprű leengedési mélysége. Húzza meg az ellenanyát. A felsepert anyagok tartályának kiürítése Sérülésveszély! Hátramenetkor tilos másokat veszélyeztetni, szükség esetén oktatást kell kérni. Borulásveszély. A szeméttartályt csak akkor ürítse ki, ha a készülék biztos talajon áll, amely nem dől se hátrafelé, se oldalra. Ürítéskor ügyelni a halmokra ill. rámpákra, valamint a megfelelő biztonsági távolságra. Balesetveszély! A szeméttartály kiürítésénél be kell húzni a rögzítőféket. Sérülésveszély! A szeméttartály kiürítése előtt szívóturbinát kikapcsolni. Sérülésveszély! Az ürítési művelet alatt sem ember, sem állat nem tartózkodhat a szeméttartály elfordulási körzetében. Összenyomásveszély! Tilos benyúlni az ürítőmechanika rudazatába. Megjegyzés Szeméttartályt mindig a végállásig felemelni. 3. Oldalkefét behajtani. 3. Oldalkefét felemelni. Oldalkefét és szívószájat felemelni. Készülék megállítása. Vízellátást kikapcsolni. Várjon körülbelül 20 másodpercet. Szívóturbinát kikapcsolni. Kiválasztó kapcsolót szeméttartály állásba állítani. A szeméttartály ürítése kart hátra húzni. Továbbá vízkeringető rendszer esetén (opcionális) A szeméttartály szűrőjét vízsugárral tisztítani. 1 Szűrő 2 Tartó A szűrőt a tartóból kifordítani és lehúzni. A szűrőt folyóvíz alatt megtisztítani. Szeméttartályt felemelni. 1 Tartólemez 2 Szelep A tartólemezt az óra járásával ellentétesen elfordítani és levenni. Vegye ki és tisztítsa meg a szelepet. 12 HU - 11

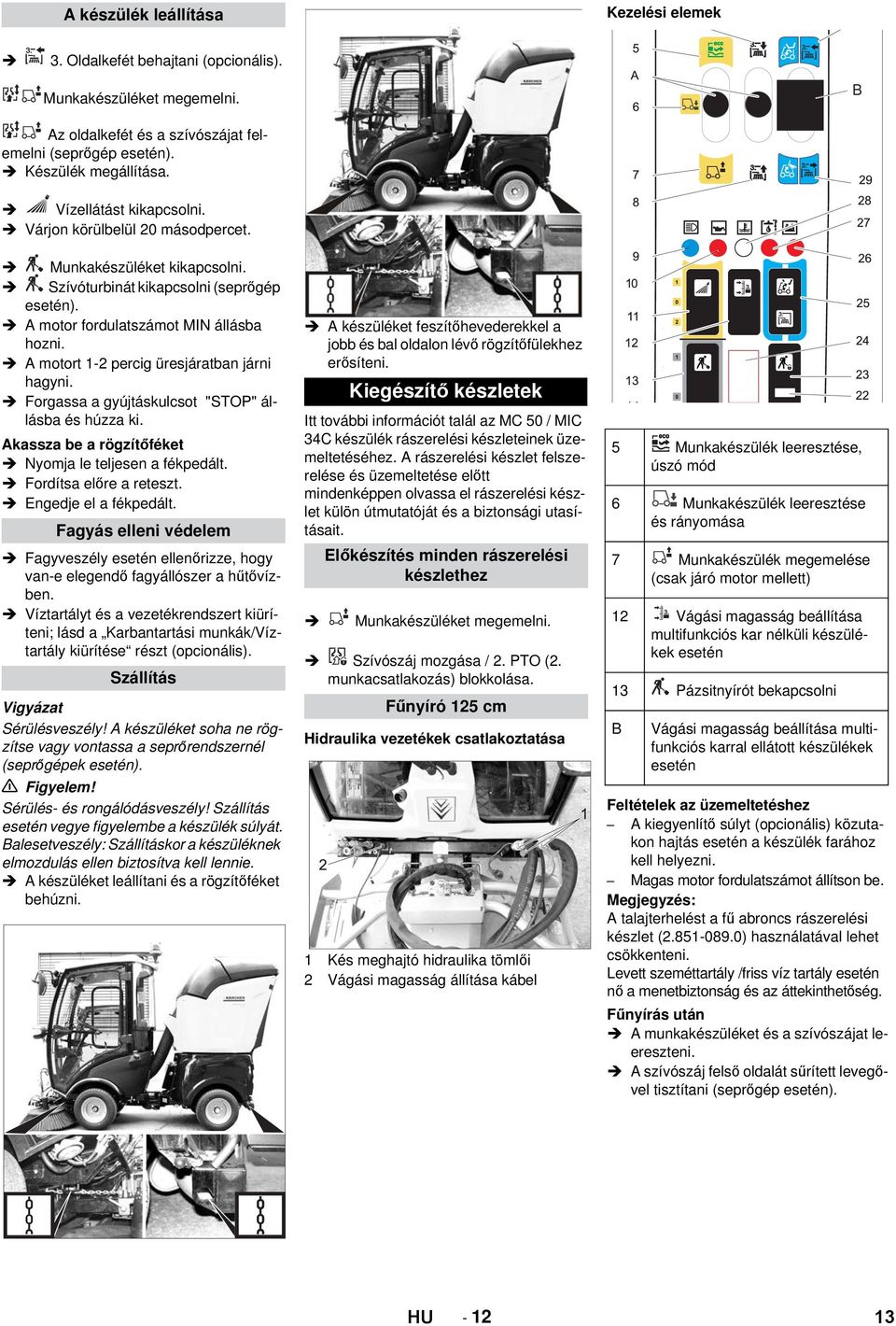

13 A készülék leállítása Kezelési elemek 3. Oldalkefét behajtani (opcionális). Munkakészüléket megemelni. B Az oldalkefét és a szívószájat felemelni (seprőgép esetén). Készülék megállítása. Vízellátást kikapcsolni. Várjon körülbelül 20 másodpercet. Munkakészüléket kikapcsolni. Szívóturbinát kikapcsolni (seprőgép esetén). A motor fordulatszámot MIN állásba hozni. A motort 1-2 percig üresjáratban járni hagyni. Forgassa a gyújtáskulcsot "STOP" állásba és húzza ki. Akassza be a rögzítőféket Nyomja le teljesen a fékpedált. Fordítsa előre a reteszt. Engedje el a fékpedált. Fagyás elleni védelem Fagyveszély esetén ellenőrizze, hogy van-e elegendő fagyállószer a hűtővízben. Víztartályt és a vezetékrendszert kiüríteni; lásd a Karbantartási munkák/víztartály kiürítése részt (opcionális). Szállítás Sérülésveszély! A készüléket soha ne rögzítse vagy vontassa a seprőrendszernél (seprőgépek esetén). Figyelem! Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Balesetveszély: Szállításkor a készüléknek elmozdulás ellen biztosítva kell lennie. A készüléket leállítani és a rögzítőféket behúzni. A készüléket feszítőhevederekkel a jobb és bal oldalon lévő rögzítőfülekhez erősíteni. Kiegészítő készletek Itt további információt talál az MC 50 / MIC 34C készülék rászerelési készleteinek üzemeltetéséhez. A rászerelési készlet felszerelése és üzemeltetése előtt mindenképpen olvassa el rászerelési készlet külön útmutatóját és a biztonsági utasításait. Előkészítés minden rászerelési készlethez Munkakészüléket megemelni. Szívószáj mozgása / 2. PTO (2. munkacsatlakozás) blokkolása. Fűnyíró 125 cm Hidraulika vezetékek csatlakoztatása 1 Kés meghajtó hidraulika tömlői 2 Vágási magasság állítása kábel 5 Munkakészülék leeresztése, úszó mód 6 Munkakészülék leeresztése és rányomása 7 Munkakészülék megemelése (csak járó motor mellett) 12 Vágási magasság beállítása multifunkciós kar nélküli készülékek esetén 13 Pázsitnyírót bekapcsolni B Vágási magasság beállítása multifunkciós karral ellátott készülékek esetén Feltételek az üzemeltetéshez A kiegyenlítő súlyt (opcionális) közutakon hajtás esetén a készülék farához kell helyezni. Magas motor fordulatszámot állítson be. Megjegyzés: A talajterhelést a fű abroncs rászerelési készlet ( ) használatával lehet csökkenteni. Levett szeméttartály /friss víz tartály esetén nő a menetbiztonság és az áttekinthetőség. Fűnyírás után A munkakészüléket és a szívószájat leereszteni. A szívószáj felső oldalát sűrített levegővel tisztítani (seprőgép esetén). HU

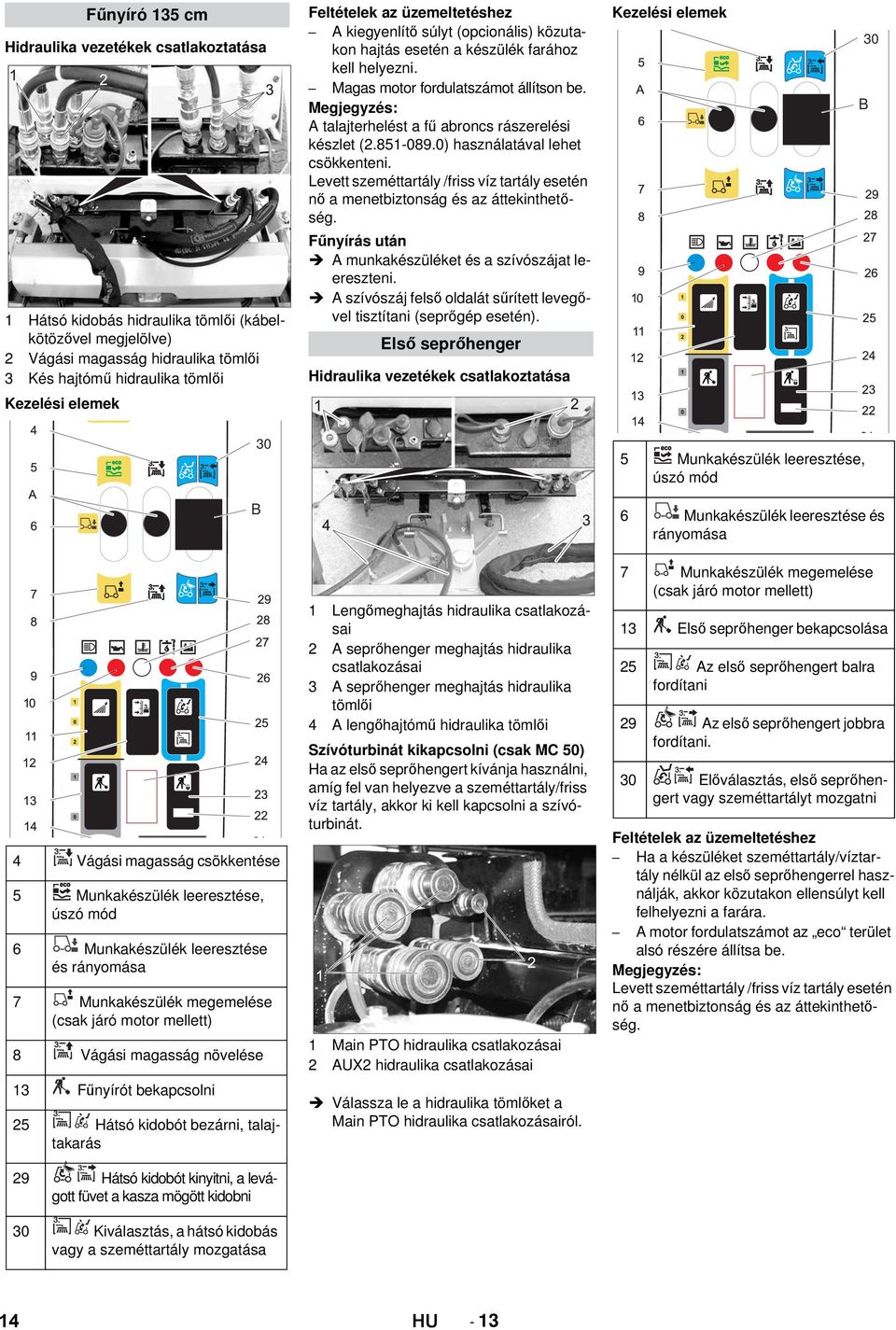

14 Fűnyíró 135 cm Hidraulika vezetékek csatlakoztatása 1 Hátsó kidobás hidraulika tömlői (kábelkötözővel megjelölve) 2 Vágási magasság hidraulika tömlői 3 Kés hajtómű hidraulika tömlői Feltételek az üzemeltetéshez A kiegyenlítő súlyt (opcionális) közutakon hajtás esetén a készülék farához kell helyezni. Magas motor fordulatszámot állítson be. Megjegyzés: A talajterhelést a fű abroncs rászerelési készlet ( ) használatával lehet csökkenteni. Levett szeméttartály /friss víz tartály esetén nő a menetbiztonság és az áttekinthetőség. Fűnyírás után A munkakészüléket és a szívószájat leereszteni. A szívószáj felső oldalát sűrített levegővel tisztítani (seprőgép esetén). Első seprőhenger Hidraulika vezetékek csatlakoztatása Kezelési elemek B 30 Kezelési elemek 4 Vágási magasság csökkentése 5 Munkakészülék leeresztése, úszó mód 6 Munkakészülék leeresztése és rányomása 7 Munkakészülék megemelése (csak járó motor mellett) 8 Vágási magasság növelése 13 Fűnyírót bekapcsolni Hátsó kidobót bezárni, talajtakarás 29 Hátsó kidobót kinyitni, a levágott füvet a kasza mögött kidobni 30 Kiválasztás, a hátsó kidobás vagy a szeméttartály mozgatása B 1 Lengőmeghajtás hidraulika csatlakozásai 2 A seprőhenger meghajtás hidraulika csatlakozásai 3 A seprőhenger meghajtás hidraulika tömlői 4 A lengőhajtómű hidraulika tömlői Szívóturbinát kikapcsolni (csak MC 50) Ha az első seprőhengert kívánja használni, amíg fel van helyezve a szeméttartály/friss víz tartály, akkor ki kell kapcsolni a szívóturbinát. 1 Main PTO hidraulika csatlakozásai 2 AUX2 hidraulika csatlakozásai Válassza le a hidraulika tömlőket a Main PTO hidraulika csatlakozásairól. 5 Munkakészülék leeresztése, úszó mód 6 Munkakészülék leeresztése és rányomása 7 Munkakészülék megemelése (csak járó motor mellett) 13 Első seprőhenger bekapcsolása 25 Az első seprőhengert balra fordítani 29 Az első seprőhengert jobbra fordítani. 30 Előválasztás, első seprőhengert vagy szeméttartályt mozgatni Feltételek az üzemeltetéshez Ha a készüléket szeméttartály/víztartály nélkül az első seprőhengerrel használják, akkor közutakon ellensúlyt kell felhelyezni a farára. A motor fordulatszámot az eco terület alsó részére állítsa be. Megjegyzés: Levett szeméttartály /friss víz tartály esetén nő a menetbiztonság és az áttekinthetőség. 14 HU - 13

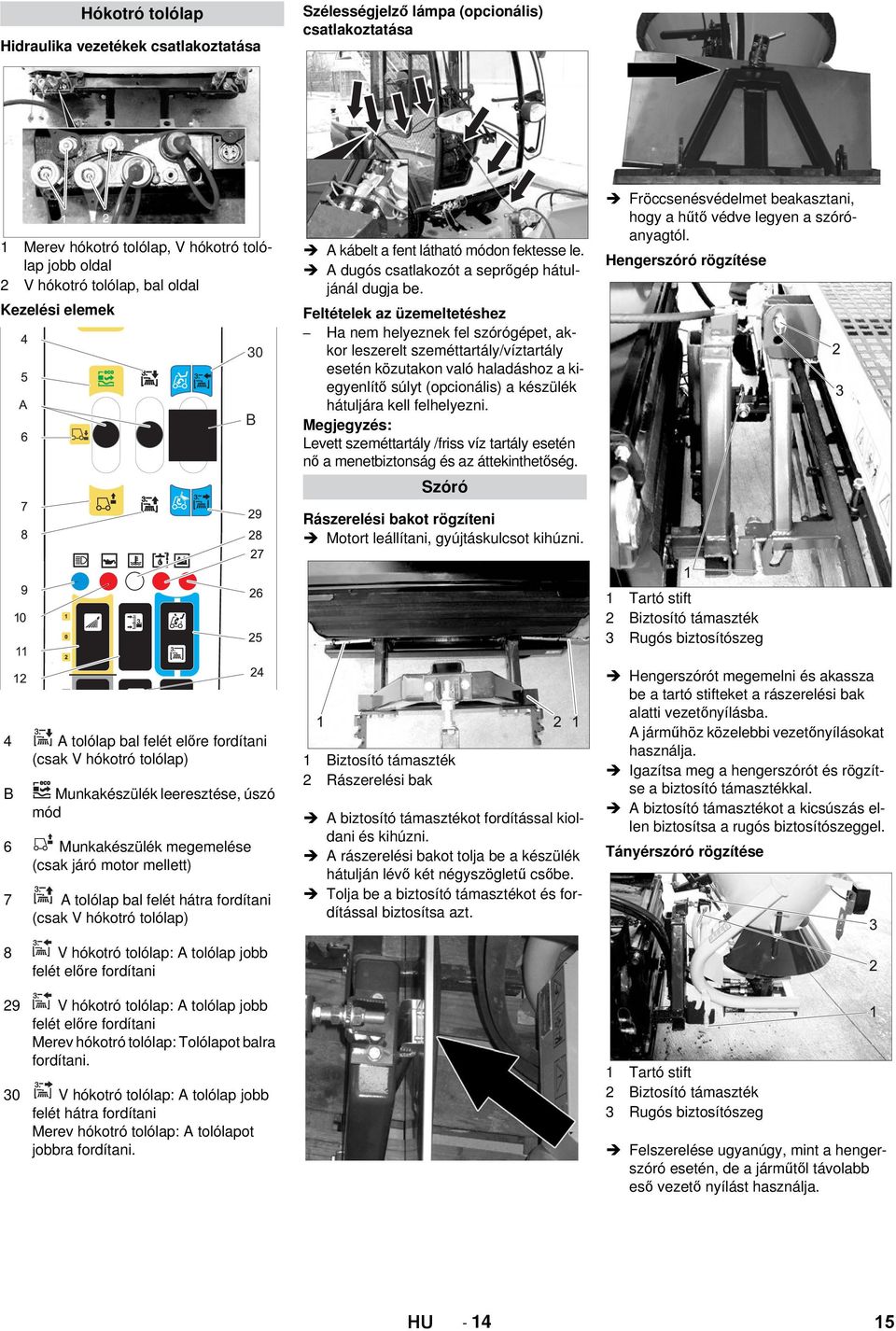

15 Hókotró tolólap Hidraulika vezetékek csatlakoztatása Szélességjelző lámpa (opcionális) csatlakoztatása Merev hókotró tolólap, V hókotró tolólap jobb oldal 2 V hókotró tolólap, bal oldal Kezelési elemek 30 B A kábelt a fent látható módon fektesse le. A dugós csatlakozót a seprőgép hátuljánál dugja be. Feltételek az üzemeltetéshez Ha nem helyeznek fel szórógépet, akkor leszerelt szeméttartály/víztartály esetén közutakon való haladáshoz a kiegyenlítő súlyt (opcionális) a készülék hátuljára kell felhelyezni. Megjegyzés: Levett szeméttartály /friss víz tartály esetén nő a menetbiztonság és az áttekinthetőség. Szóró Rászerelési bakot rögzíteni Motort leállítani, gyújtáskulcsot kihúzni. Fröccsenésvédelmet beakasztani, hogy a hűtő védve legyen a szóróanyagtól. Hengerszóró rögzítése 4 A tolólap bal felét előre fordítani (csak V hókotró tolólap) B Munkakészülék leeresztése, úszó mód 6 Munkakészülék megemelése (csak járó motor mellett) 7 A tolólap bal felét hátra fordítani (csak V hókotró tolólap) 8 V hókotró tolólap: A tolólap jobb felét előre fordítani 29 V hókotró tolólap: A tolólap jobb felét előre fordítani Merev hókotró tolólap: Tolólapot balra fordítani. 30 V hókotró tolólap: A tolólap jobb felét hátra fordítani Merev hókotró tolólap: A tolólapot jobbra fordítani. 1 Biztosító támaszték 2 Rászerelési bak A biztosító támasztékot fordítással kioldani és kihúzni. A rászerelési bakot tolja be a készülék hátulján lévő két négyszögletű csőbe. Tolja be a biztosító támasztékot és fordítással biztosítsa azt. 1 Tartó stift 2 Biztosító támaszték 3 Rugós biztosítószeg Hengerszórót megemelni és akassza be a tartó stifteket a rászerelési bak alatti vezetőnyílásba. A járműhöz közelebbi vezetőnyílásokat használja. Igazítsa meg a hengerszórót és rögzítse a biztosító támasztékkal. A biztosító támasztékot a kicsúszás ellen biztosítsa a rugós biztosítószeggel. Tányérszóró rögzítése 1 Tartó stift 2 Biztosító támaszték 3 Rugós biztosítószeg Felszerelése ugyanúgy, mint a hengerszóró esetén, de a járműtől távolabb eső vezető nyílást használja. HU

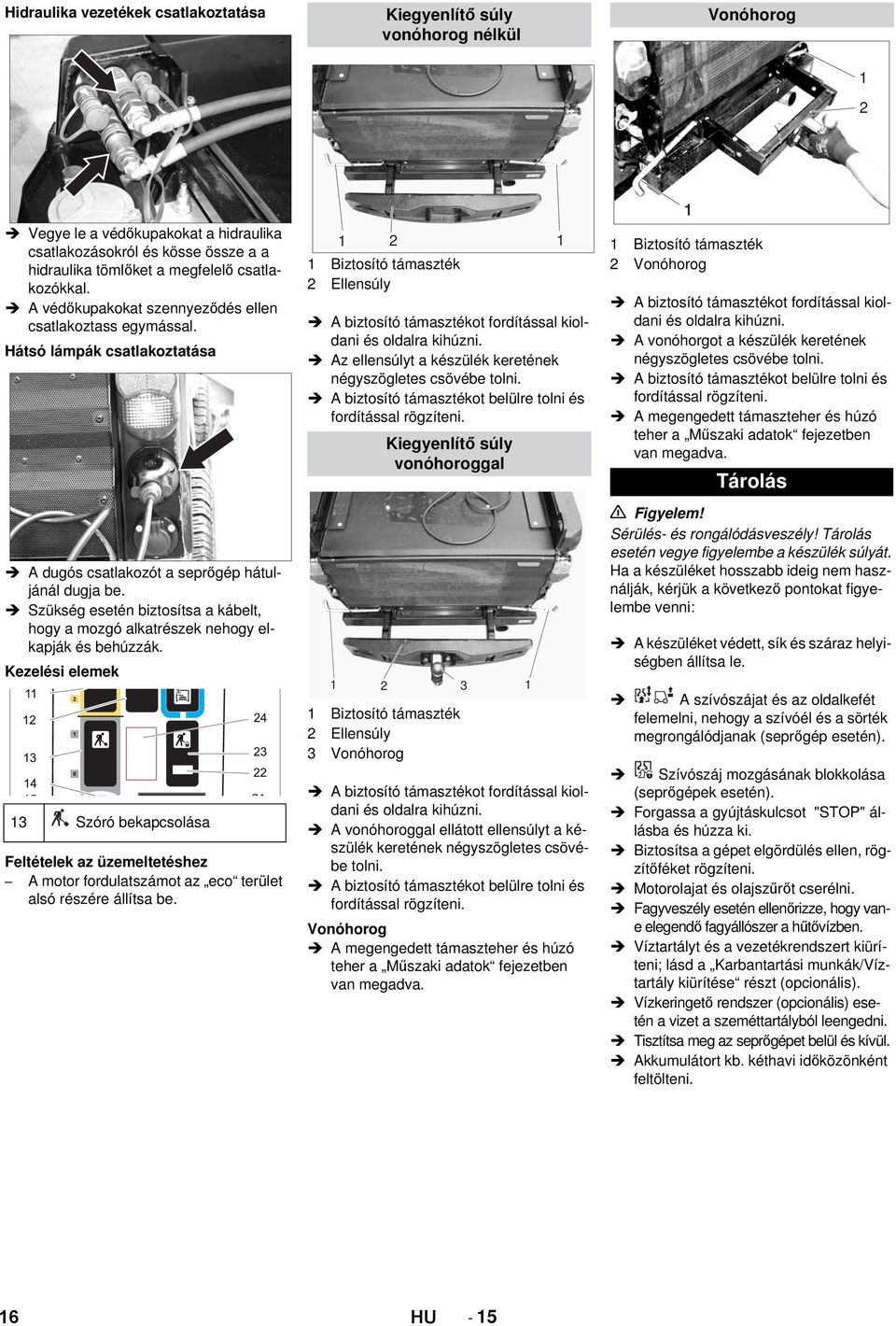

16 Hidraulika vezetékek csatlakoztatása Kiegyenlítő súly vonóhorog nélkül Vonóhorog 1 2 Vegye le a védőkupakokat a hidraulika csatlakozásokról és kösse össze a a hidraulika tömlőket a megfelelő csatlakozókkal. A védőkupakokat szennyeződés ellen csatlakoztass egymással. Hátsó lámpák csatlakoztatása A dugós csatlakozót a seprőgép hátuljánál dugja be. Szükség esetén biztosítsa a kábelt, hogy a mozgó alkatrészek nehogy elkapják és behúzzák. Kezelési elemek 13 Szóró bekapcsolása Feltételek az üzemeltetéshez A motor fordulatszámot az eco terület alsó részére állítsa be Biztosító támaszték 2 Ellensúly A biztosító támasztékot fordítással kioldani és oldalra kihúzni. Az ellensúlyt a készülék keretének négyszögletes csövébe tolni. A biztosító támasztékot belülre tolni és fordítással rögzíteni. Kiegyenlítő súly vonóhoroggal Biztosító támaszték 2 Ellensúly 3 Vonóhorog A biztosító támasztékot fordítással kioldani és oldalra kihúzni. A vonóhoroggal ellátott ellensúlyt a készülék keretének négyszögletes csövébe tolni. A biztosító támasztékot belülre tolni és fordítással rögzíteni. Vonóhorog A megengedett támaszteher és húzó teher a Műszaki adatok fejezetben van megadva. 1 1 Biztosító támaszték 2 Vonóhorog A biztosító támasztékot fordítással kioldani és oldalra kihúzni. A vonóhorgot a készülék keretének négyszögletes csövébe tolni. A biztosító támasztékot belülre tolni és fordítással rögzíteni. A megengedett támaszteher és húzó teher a Műszaki adatok fejezetben van megadva. Tárolás Figyelem! Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ha a készüléket hosszabb ideig nem használják, kérjük a következő pontokat figyelembe venni: A készüléket védett, sík és száraz helyiségben állítsa le. A szívószájat és az oldalkefét felemelni, nehogy a szívóél és a sörték megrongálódjanak (seprőgép esetén). Szívószáj mozgásának blokkolása (seprőgépek esetén). Forgassa a gyújtáskulcsot "STOP" állásba és húzza ki. Biztosítsa a gépet elgördülés ellen, rögzítőféket rögzíteni. Motorolajat és olajszűrőt cserélni. Fagyveszély esetén ellenőrizze, hogy vane elegendő fagyállószer a hűtővízben. Víztartályt és a vezetékrendszert kiüríteni; lásd a Karbantartási munkák/víztartály kiürítése részt (opcionális). Vízkeringető rendszer (opcionális) esetén a vizet a szeméttartályból leengedni. Tisztítsa meg az seprőgépet belül és kívül. Akkumulátort kb. kéthavi időközönként feltölteni. 16 HU - 15

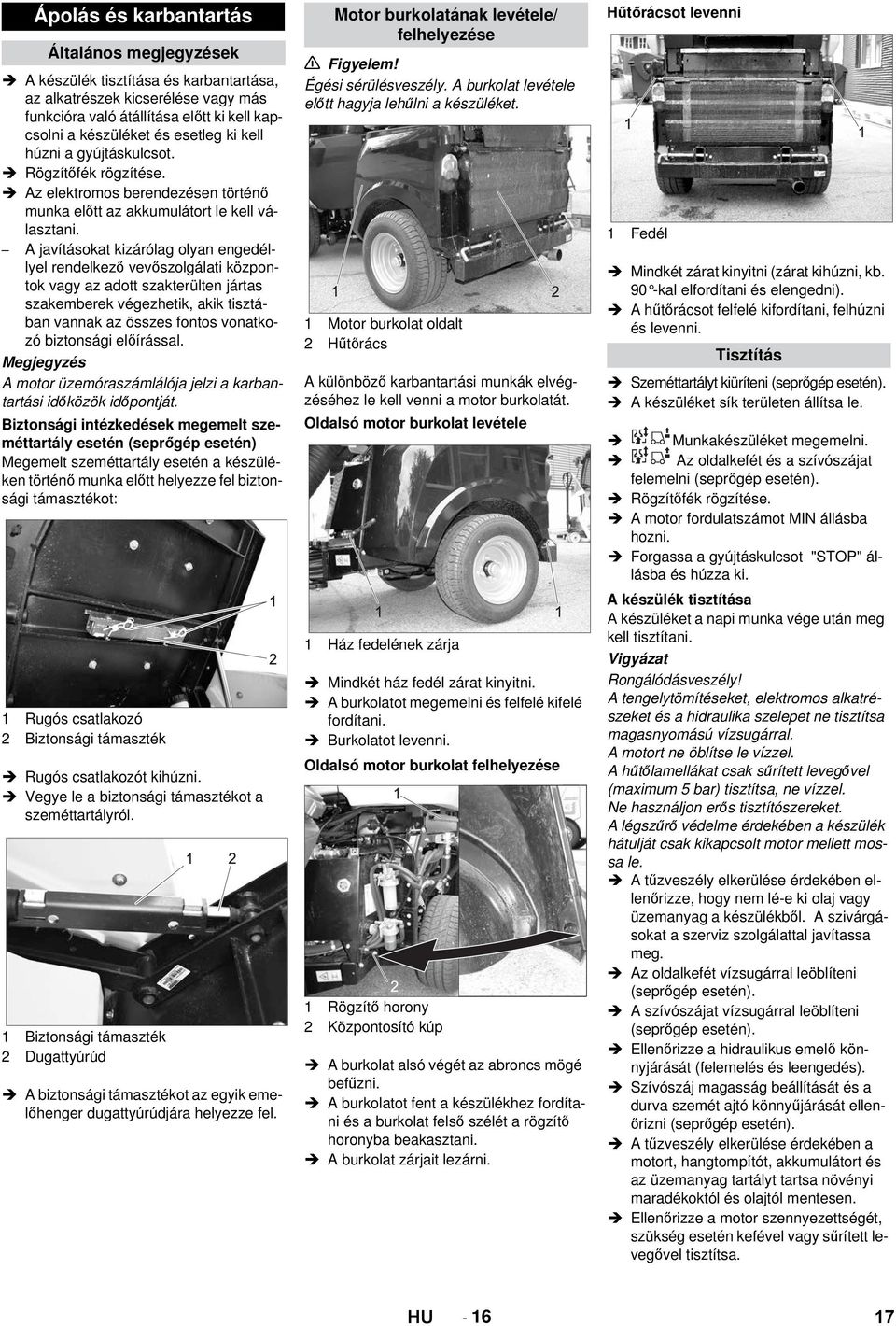

17 Ápolás és karbantartás Általános megjegyzések A készülék tisztítása és karbantartása, az alkatrészek kicserélése vagy más funkcióra való átállítása előtt ki kell kapcsolni a készüléket és esetleg ki kell húzni a gyújtáskulcsot. Rögzítőfék rögzítése. Az elektromos berendezésen történő munka előtt az akkumulátort le kell választani. A javításokat kizárólag olyan engedéllyel rendelkező vevőszolgálati központok vagy az adott szakterülten jártas szakemberek végezhetik, akik tisztában vannak az összes fontos vonatkozó biztonsági előírással. Megjegyzés A motor üzemóraszámlálója jelzi a karbantartási időközök időpontját. Biztonsági intézkedések megemelt szeméttartály esetén (seprőgép esetén) Megemelt szeméttartály esetén a készüléken történő munka előtt helyezze fel biztonsági támasztékot: 1 Rugós csatlakozó 2 Biztonsági támaszték Rugós csatlakozót kihúzni. Vegye le a biztonsági támasztékot a szeméttartályról. 1 Biztonsági támaszték 2 Dugattyúrúd A biztonsági támasztékot az egyik emelőhenger dugattyúrúdjára helyezze fel. Motor burkolatának levétele/ felhelyezése Figyelem! Égési sérülésveszély. A burkolat levétele előtt hagyja lehűlni a készüléket. 1 Motor burkolat oldalt 2 Hűtőrács A különböző karbantartási munkák elvégzéséhez le kell venni a motor burkolatát. Oldalsó motor burkolat levétele 1 Ház fedelének zárja Mindkét ház fedél zárat kinyitni. A burkolatot megemelni és felfelé kifelé fordítani. Burkolatot levenni. Oldalsó motor burkolat felhelyezése 1 Rögzítő horony 2 Központosító kúp A burkolat alsó végét az abroncs mögé befűzni. A burkolatot fent a készülékhez fordítani és a burkolat felső szélét a rögzítő horonyba beakasztani. A burkolat zárjait lezárni. Hűtőrácsot levenni 1 Fedél Mindkét zárat kinyitni (zárat kihúzni, kb. 90 -kal elfordítani és elengedni). A hűtőrácsot felfelé kifordítani, felhúzni és levenni. Tisztítás Szeméttartályt kiüríteni (seprőgép esetén). A készüléket sík területen állítsa le. Munkakészüléket megemelni. Az oldalkefét és a szívószájat felemelni (seprőgép esetén). Rögzítőfék rögzítése. A motor fordulatszámot MIN állásba hozni. Forgassa a gyújtáskulcsot "STOP" állásba és húzza ki. A készülék tisztítása A készüléket a napi munka vége után meg kell tisztítani. Rongálódásveszély! A tengelytömítéseket, elektromos alkatrészeket és a hidraulika szelepet ne tisztítsa magasnyomású vízsugárral. A motort ne öblítse le vízzel. A hűtőlamellákat csak sűrített levegővel (maximum 5 bar) tisztítsa, ne vízzel. Ne használjon erős tisztítószereket. A légszűrő védelme érdekében a készülék hátulját csak kikapcsolt motor mellett mossa le. A tűzveszély elkerülése érdekében ellenőrizze, hogy nem lé-e ki olaj vagy üzemanyag a készülékből. A szivárgásokat a szerviz szolgálattal javítassa meg. Az oldalkefét vízsugárral leöblíteni (seprőgép esetén). A szívószájat vízsugárral leöblíteni (seprőgép esetén). Ellenőrizze a hidraulikus emelő könnyjárását (felemelés és leengedés). Szívószáj magasság beállítását és a durva szemét ajtó könnyűjárását ellenőrizni (seprőgép esetén). A tűzveszély elkerülése érdekében a motort, hangtompítót, akkumulátort és az üzemanyag tartályt tartsa növényi maradékoktól és olajtól mentesen. Ellenőrizze a motor szennyezettségét, szükség esetén kefével vagy sűrített levegővel tisztítsa. HU

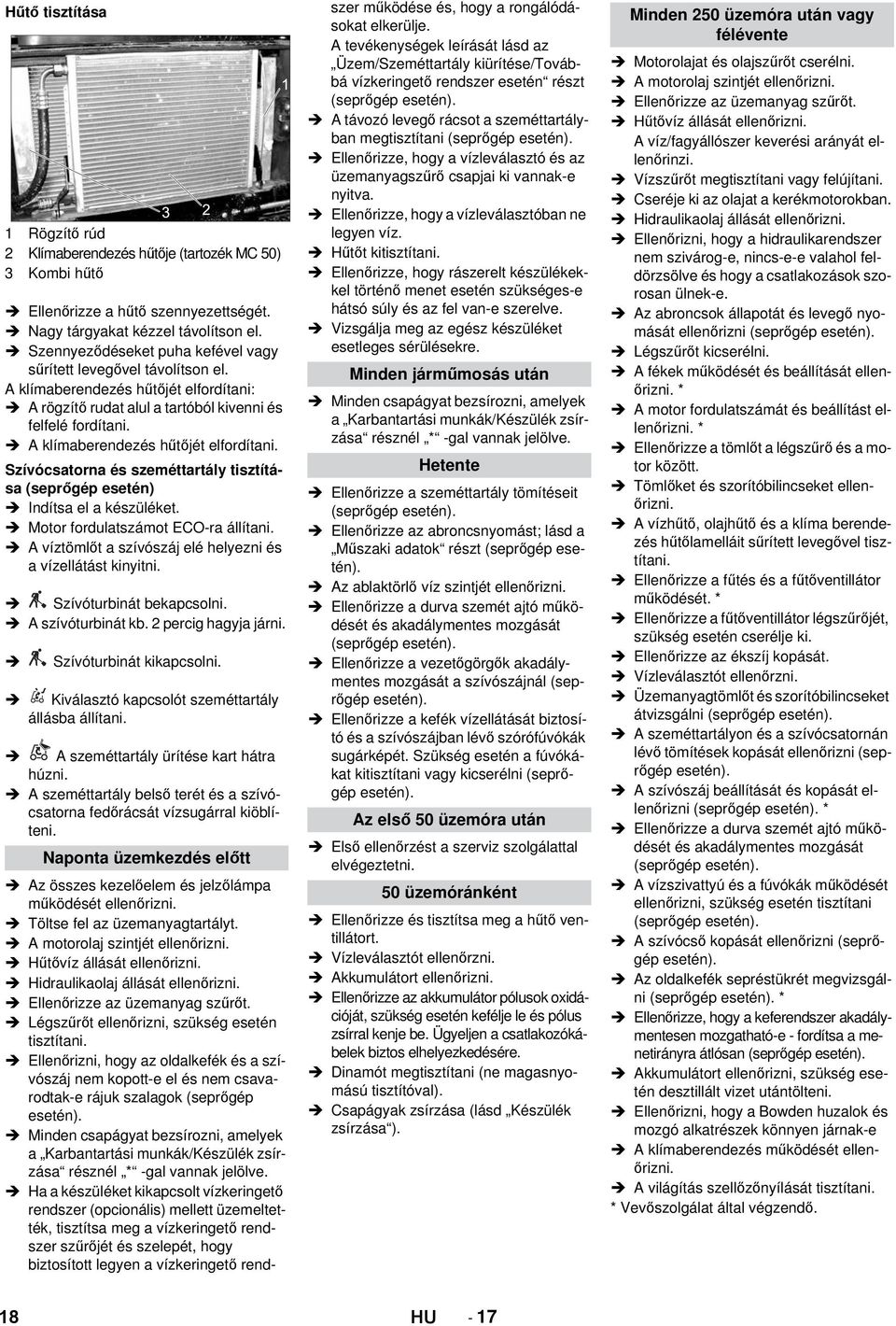

18 Hűtő tisztítása 1 Rögzítő rúd 2 Klímaberendezés hűtője (tartozék MC 50) 3 Kombi hűtő Ellenőrizze a hűtő szennyezettségét. Nagy tárgyakat kézzel távolítson el. Szennyeződéseket puha kefével vagy sűrített levegővel távolítson el. A klímaberendezés hűtőjét elfordítani: A rögzítő rudat alul a tartóból kivenni és felfelé fordítani. A klímaberendezés hűtőjét elfordítani. Szívócsatorna és szeméttartály tisztítása (seprőgép esetén) Indítsa el a készüléket. Motor fordulatszámot ECO-ra állítani. A víztömlőt a szívószáj elé helyezni és a vízellátást kinyitni. Szívóturbinát bekapcsolni. A szívóturbinát kb. 2 percig hagyja járni. Szívóturbinát kikapcsolni. Kiválasztó kapcsolót szeméttartály állásba állítani. A szeméttartály ürítése kart hátra húzni. A szeméttartály belső terét és a szívócsatorna fedőrácsát vízsugárral kiöblíteni. Naponta üzemkezdés előtt Az összes kezelőelem és jelzőlámpa működését ellenőrizni. Töltse fel az üzemanyagtartályt. A motorolaj szintjét ellenőrizni. Hűtővíz állását ellenőrizni. Hidraulikaolaj állását ellenőrizni. Ellenőrizze az üzemanyag szűrőt. Légszűrőt ellenőrizni, szükség esetén tisztítani. Ellenőrizni, hogy az oldalkefék és a szívószáj nem kopott-e el és nem csavarodtak-e rájuk szalagok (seprőgép esetén). Minden csapágyat bezsírozni, amelyek a Karbantartási munkák/készülék zsírzása résznél * -gal vannak jelölve. Ha a készüléket kikapcsolt vízkeringető rendszer (opcionális) mellett üzemeltették, tisztítsa meg a vízkeringető rendszer szűrőjét és szelepét, hogy biztosított legyen a vízkeringető rendszer működése és, hogy a rongálódásokat elkerülje. A tevékenységek leírását lásd az Üzem/Szeméttartály kiürítése/továbbá vízkeringető rendszer esetén részt (seprőgép esetén). A távozó levegő rácsot a szeméttartályban megtisztítani (seprőgép esetén). Ellenőrizze, hogy a vízleválasztó és az üzemanyagszűrő csapjai ki vannak-e nyitva. Ellenőrizze, hogy a vízleválasztóban ne legyen víz. Hűtőt kitisztítani. Ellenőrizze, hogy rászerelt készülékekkel történő menet esetén szükséges-e hátsó súly és az fel van-e szerelve. Vizsgálja meg az egész készüléket esetleges sérülésekre. Minden járműmosás után Minden csapágyat bezsírozni, amelyek a Karbantartási munkák/készülék zsírzása résznél * -gal vannak jelölve. Hetente Ellenőrizze a szeméttartály tömítéseit (seprőgép esetén). Ellenőrizze az abroncsnyomást; lásd a Műszaki adatok részt (seprőgép esetén). Az ablaktörlő víz szintjét ellenőrizni. Ellenőrizze a durva szemét ajtó működését és akadálymentes mozgását (seprőgép esetén). Ellenőrizze a vezetőgörgők akadálymentes mozgását a szívószájnál (seprőgép esetén). Ellenőrizze a kefék vízellátását biztosító és a szívószájban lévő szórófúvókák sugárképét. Szükség esetén a fúvókákat kitisztítani vagy kicserélni (seprőgép esetén). Az első 50 üzemóra után Első ellenőrzést a szerviz szolgálattal elvégeztetni. 50 üzemóránként Ellenőrizze és tisztítsa meg a hűtő ventillátort. Vízleválasztót ellenőrzni. Akkumulátort ellenőrizni. Ellenőrizze az akkumulátor pólusok oxidációját, szükség esetén kefélje le és pólus zsírral kenje be. Ügyeljen a csatlakozókábelek biztos elhelyezkedésére. Dinamót megtisztítani (ne magasnyomású tisztítóval). Csapágyak zsírzása (lásd Készülék zsírzása ). Minden 250 üzemóra után vagy félévente Motorolajat és olajszűrőt cserélni. A motorolaj szintjét ellenőrizni. Ellenőrizze az üzemanyag szűrőt. Hűtővíz állását ellenőrizni. A víz/fagyállószer keverési arányát ellenőrinzi. Vízszűrőt megtisztítani vagy felújítani. Cseréje ki az olajat a kerékmotorokban. Hidraulikaolaj állását ellenőrizni. Ellenőrizni, hogy a hidraulikarendszer nem szivárog-e, nincs-e-e valahol feldörzsölve és hogy a csatlakozások szorosan ülnek-e. Az abroncsok állapotát és levegő nyomását ellenőrizni (seprőgép esetén). Légszűrőt kicserélni. A fékek működését és beállítását ellenőrizni. * A motor fordulatszámát és beállítást ellenőrizni. * Ellenőrizze a tömlőt a légszűrő és a motor között. Tömlőket és szorítóbilincseket ellenőrizni. A vízhűtő, olajhűtő és a klíma berendezés hűtőlamelláit sűrített levegővel tisztítani. Ellenőrizze a fűtés és a fűtőventillátor működését. * Ellenőrizze a fűtőventillátor légszűrőjét, szükség esetén cserélje ki. Ellenőrizze az ékszíj kopását. Vízleválasztót ellenőrzni. Üzemanyagtömlőt és szorítóbilincseket átvizsgálni (seprőgép esetén). A szeméttartályon és a szívócsatornán lévő tömítések kopását ellenőrizni (seprőgép esetén). A szívószáj beállítását és kopását ellenőrizni (seprőgép esetén). * Ellenőrizze a durva szemét ajtó működését és akadálymentes mozgását (seprőgép esetén). A vízszivattyú és a fúvókák működését ellenőrizni, szükség esetén tisztítani (seprőgép esetén). A szívócső kopását ellenőrizni (seprőgép esetén). Az oldalkefék sepréstükrét megvizsgálni (seprőgép esetén). * Ellenőrizze, hogy a keferendszer akadálymentesen mozgatható-e - fordítsa a menetirányra átlósan (seprőgép esetén). Akkumulátort ellenőrizni, szükség esetén desztillált vizet utántölteni. Ellenőrizni, hogy a Bowden huzalok és mozgó alkatrészek könnyen járnak-e A klímaberendezés működését ellenőrizni. A világítás szellőzőnyílását tisztítani. * Vevőszolgálat által végzendő. 18 HU - 17

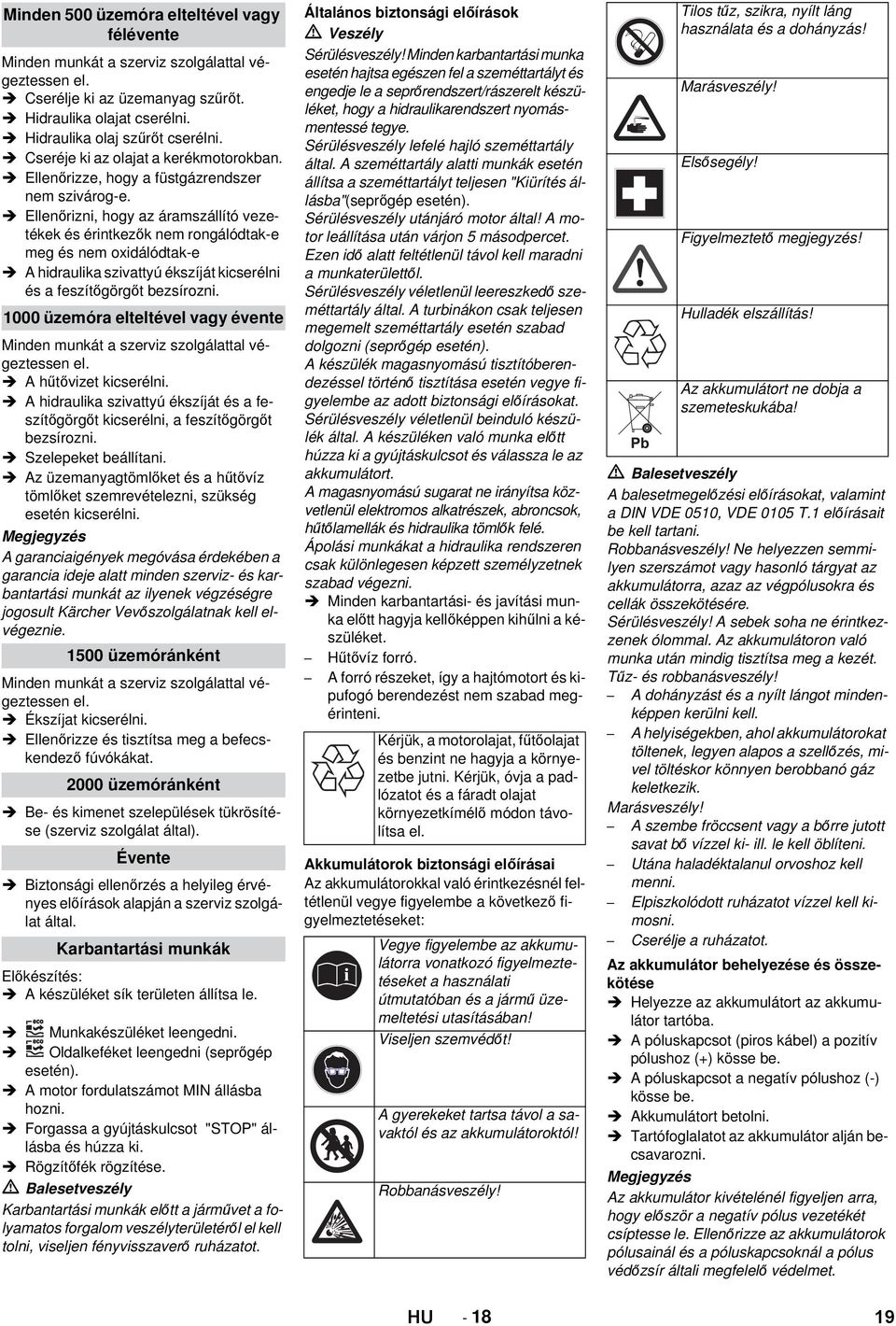

19 Minden 500 üzemóra elteltével vagy félévente Minden munkát a szerviz szolgálattal végeztessen el. Cserélje ki az üzemanyag szűrőt. Hidraulika olajat cserélni. Hidraulika olaj szűrőt cserélni. Cseréje ki az olajat a kerékmotorokban. Ellenőrizze, hogy a füstgázrendszer nem szivárog-e. Ellenőrizni, hogy az áramszállító vezetékek és érintkezők nem rongálódtak-e meg és nem oxidálódtak-e A hidraulika szivattyú ékszíját kicserélni és a feszítőgörgőt bezsírozni üzemóra elteltével vagy évente Minden munkát a szerviz szolgálattal végeztessen el. A hűtővizet kicserélni. A hidraulika szivattyú ékszíját és a feszítőgörgőt kicserélni, a feszítőgörgőt bezsírozni. Szelepeket beállítani. Az üzemanyagtömlőket és a hűtővíz tömlőket szemrevételezni, szükség esetén kicserélni. Megjegyzés A garanciaigények megóvása érdekében a garancia ideje alatt minden szerviz- és karbantartási munkát az ilyenek végzéségre jogosult Kärcher Vevőszolgálatnak kell elvégeznie üzemóránként Minden munkát a szerviz szolgálattal végeztessen el. Ékszíjat kicserélni. Ellenőrizze és tisztítsa meg a befecskendező fúvókákat üzemóránként Be- és kimenet szelepülések tükrösítése (szerviz szolgálat által). Évente Biztonsági ellenőrzés a helyileg érvényes előírások alapján a szerviz szolgálat által. Karbantartási munkák Előkészítés: A készüléket sík területen állítsa le. Munkakészüléket leengedni. Oldalkeféket leengedni (seprőgép esetén). A motor fordulatszámot MIN állásba hozni. Forgassa a gyújtáskulcsot "STOP" állásba és húzza ki. Rögzítőfék rögzítése. Karbantartási munkák előtt a járművet a folyamatos forgalom veszélyterületéről el kell tolni, viseljen fényvisszaverő ruházatot. Általános biztonsági előírások Veszély Sérülésveszély! Minden karbantartási munka esetén hajtsa egészen fel a szeméttartályt és engedje le a seprőrendszert/rászerelt készüléket, hogy a hidraulikarendszert nyomásmentessé tegye. Sérülésveszély lefelé hajló szeméttartály által. A szeméttartály alatti munkák esetén állítsa a szeméttartályt teljesen "Kiürítés állásba"(seprőgép esetén). Sérülésveszély utánjáró motor által! A motor leállítása után várjon 5 másodpercet. Ezen idő alatt feltétlenül távol kell maradni a munkaterülettől. Sérülésveszély véletlenül leereszkedő szeméttartály által. A turbinákon csak teljesen megemelt szeméttartály esetén szabad dolgozni (seprőgép esetén). A készülék magasnyomású tisztítóberendezéssel történő tisztítása esetén vegye figyelembe az adott biztonsági előírásokat. Sérülésveszély véletlenül beinduló készülék által. A készüléken való munka előtt húzza ki a gyújtáskulcsot és válassza le az akkumulátort. A magasnyomású sugarat ne irányítsa közvetlenül elektromos alkatrészek, abroncsok, hűtőlamellák és hidraulika tömlők felé. Ápolási munkákat a hidraulika rendszeren csak különlegesen képzett személyzetnek szabad végezni. Minden karbantartási- és javítási munka előtt hagyja kellőképpen kihűlni a készüléket. Hűtővíz forró. A forró részeket, így a hajtómotort és kipufogó berendezést nem szabad megérinteni. Kérjük, a motorolajat, fűtőolajat és benzint ne hagyja a környezetbe jutni. Kérjük, óvja a padlózatot és a fáradt olajat környezetkímélő módon távolítsa el. Akkumulátorok biztonsági előírásai Az akkumulátorokkal való érintkezésnél feltétlenül vegye figyelembe a következő figyelmeztetéseket: Vegye figyelembe az akkumulátorra vonatkozó figyelmeztetéseket a használati útmutatóban és a jármű üzemeltetési utasításában! Viseljen szemvédőt! A gyerekeket tartsa távol a savaktól és az akkumulátoroktól! Robbanásveszély! Tilos tűz, szikra, nyílt láng használata és a dohányzás! Marásveszély! Elsősegély! Figyelmeztető megjegyzés! Hulladék elszállítás! Az akkumulátort ne dobja a szemeteskukába! A balesetmegelőzési előírásokat, valamint a DIN VDE 0510, VDE 0105 T.1 előírásait be kell tartani. Robbanásveszély! Ne helyezzen semmilyen szerszámot vagy hasonló tárgyat az akkumulátorra, azaz az végpólusokra és cellák összekötésére. Sérülésveszély! A sebek soha ne érintkezzenek ólommal. Az akkumulátoron való munka után mindig tisztítsa meg a kezét. Tűz- és robbanásveszély! A dohányzást és a nyílt lángot mindenképpen kerülni kell. A helyiségekben, ahol akkumulátorokat töltenek, legyen alapos a szellőzés, mivel töltéskor könnyen berobbanó gáz keletkezik. Marásveszély! A szembe fröccsent vagy a bőrre jutott savat bő vízzel ki- ill. le kell öblíteni. Utána haladéktalanul orvoshoz kell menni. Elpiszkolódott ruházatot vízzel kell kimosni. Cserélje a ruházatot. Az akkumulátor behelyezése és összekötése Helyezze az akkumulátort az akkumulátor tartóba. A póluskapcsot (piros kábel) a pozitív pólushoz (+) kösse be. A póluskapcsot a negatív pólushoz (-) kösse be. Akkumulátort betolni. Tartófoglalatot az akkumulátor alján becsavarozni. Megjegyzés Az akkumulátor kivételénél figyeljen arra, hogy először a negatív pólus vezetékét csíptesse le. Ellenőrizze az akkumulátorok pólusainál és a póluskapcsoknál a pólus védőzsír általi megfelelő védelmet. HU

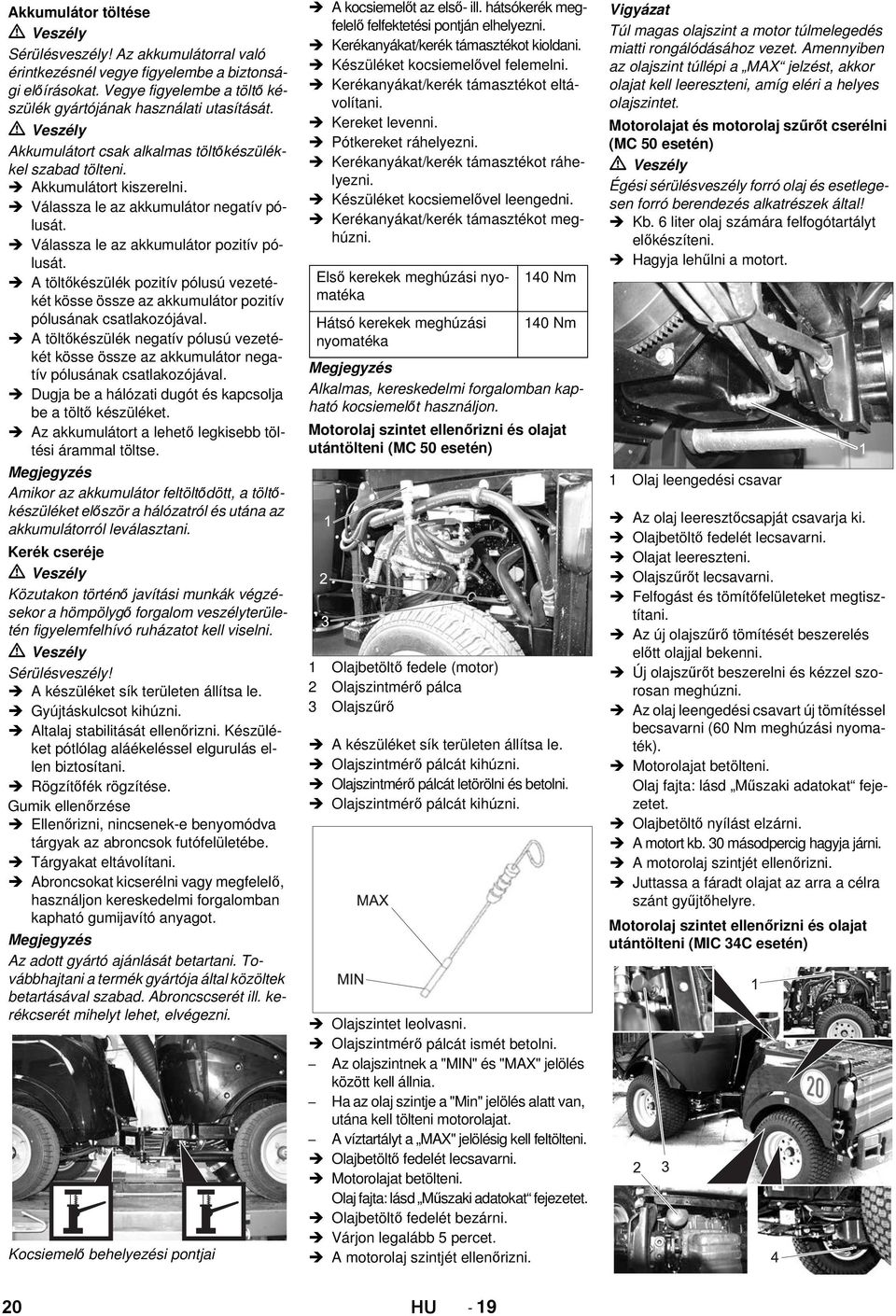

20 Akkumulátor töltése Veszély Sérülésveszély! Az akkumulátorral való érintkezésnél vegye figyelembe a biztonsági előírásokat. Vegye figyelembe a töltő készülék gyártójának használati utasítását. Veszély Akkumulátort csak alkalmas töltőkészülékkel szabad tölteni. Akkumulátort kiszerelni. Válassza le az akkumulátor negatív pólusát. Válassza le az akkumulátor pozitív pólusát. A töltőkészülék pozitív pólusú vezetékét kösse össze az akkumulátor pozitív pólusának csatlakozójával. A töltőkészülék negatív pólusú vezetékét kösse össze az akkumulátor negatív pólusának csatlakozójával. Dugja be a hálózati dugót és kapcsolja be a töltő készüléket. Az akkumulátort a lehető legkisebb töltési árammal töltse. Megjegyzés Amikor az akkumulátor feltöltődött, a töltőkészüléket először a hálózatról és utána az akkumulátorról leválasztani. Kerék cseréje Veszély Közutakon történő javítási munkák végzésekor a hömpölygő forgalom veszélyterületén figyelemfelhívó ruházatot kell viselni. Veszély Sérülésveszély! A készüléket sík területen állítsa le. Gyújtáskulcsot kihúzni. Altalaj stabilitását ellenőrizni. Készüléket pótlólag aláékeléssel elgurulás ellen biztosítani. Rögzítőfék rögzítése. Gumik ellenőrzése Ellenőrizni, nincsenek-e benyomódva tárgyak az abroncsok futófelületébe. Tárgyakat eltávolítani. Abroncsokat kicserélni vagy megfelelő, használjon kereskedelmi forgalomban kapható gumijavító anyagot. Megjegyzés Az adott gyártó ajánlását betartani. Továbbhajtani a termék gyártója által közöltek betartásával szabad. Abroncscserét ill. kerékcserét mihelyt lehet, elvégezni. Kocsiemelő behelyezési pontjai A kocsiemelőt az első- ill. hátsókerék megfelelő felfektetési pontján elhelyezni. Kerékanyákat/kerék támasztékot kioldani. Készüléket kocsiemelővel felemelni. Kerékanyákat/kerék támasztékot eltávolítani. Kereket levenni. Pótkereket ráhelyezni. Kerékanyákat/kerék támasztékot ráhelyezni. Készüléket kocsiemelővel leengedni. Kerékanyákat/kerék támasztékot meghúzni. Első kerekek meghúzási nyomatéka Hátsó kerekek meghúzási nyomatéka Megjegyzés Alkalmas, kereskedelmi forgalomban kapható kocsiemelőt használjon. Motorolaj szintet ellenőrizni és olajat utántölteni (MC 50 esetén) 1 Olajbetöltő fedele (motor) 2 Olajszintmérő pálca 3 Olajszűrő 140 Nm 140 Nm A készüléket sík területen állítsa le. Olajszintmérő pálcát kihúzni. Olajszintmérő pálcát letörölni és betolni. Olajszintmérő pálcát kihúzni. Olajszintet leolvasni. Olajszintmérő pálcát ismét betolni. Az olajszintnek a "MIN" és "MAX" jelölés között kell állnia. Ha az olaj szintje a "Min" jelölés alatt van, utána kell tölteni motorolajat. A víztartályt a MAX" jelölésig kell feltölteni. Olajbetöltő fedelét lecsavarni. Motorolajat betölteni. Olaj fajta: lásd Műszaki adatokat fejezetet. Olajbetöltő fedelét bezárni. Várjon legalább 5 percet. A motorolaj szintjét ellenőrizni. Túl magas olajszint a motor túlmelegedés miatti rongálódásához vezet. Amennyiben az olajszint túllépi a MAX jelzést, akkor olajat kell leereszteni, amíg eléri a helyes olajszintet. Motorolajat és motorolaj szűrőt cserélni (MC 50 esetén) Veszély Égési sérülésveszély forró olaj és esetlegesen forró berendezés alkatrészek által! Kb. 6 liter olaj számára felfogótartályt előkészíteni. Hagyja lehűlni a motort. 1 Olaj leengedési csavar Az olaj leeresztőcsapját csavarja ki. Olajbetöltő fedelét lecsavarni. Olajat leereszteni. Olajszűrőt lecsavarni. Felfogást és tömítőfelületeket megtisztítani. Az új olajszűrő tömítését beszerelés előtt olajjal bekenni. Új olajszűrőt beszerelni és kézzel szorosan meghúzni. Az olaj leengedési csavart új tömítéssel becsavarni (60 Nm meghúzási nyomaték). Motorolajat betölteni. Olaj fajta: lásd Műszaki adatokat fejezetet. Olajbetöltő nyílást elzárni. A motort kb. 30 másodpercig hagyja járni. A motorolaj szintjét ellenőrizni. Juttassa a fáradt olajat az arra a célra szánt gyűjtőhelyre. Motorolaj szintet ellenőrizni és olajat utántölteni (MIC 34C esetén) 20 HU - 19
