1 H Fordítás az eredeti kezelési utasítás alapjan készült DWP849X

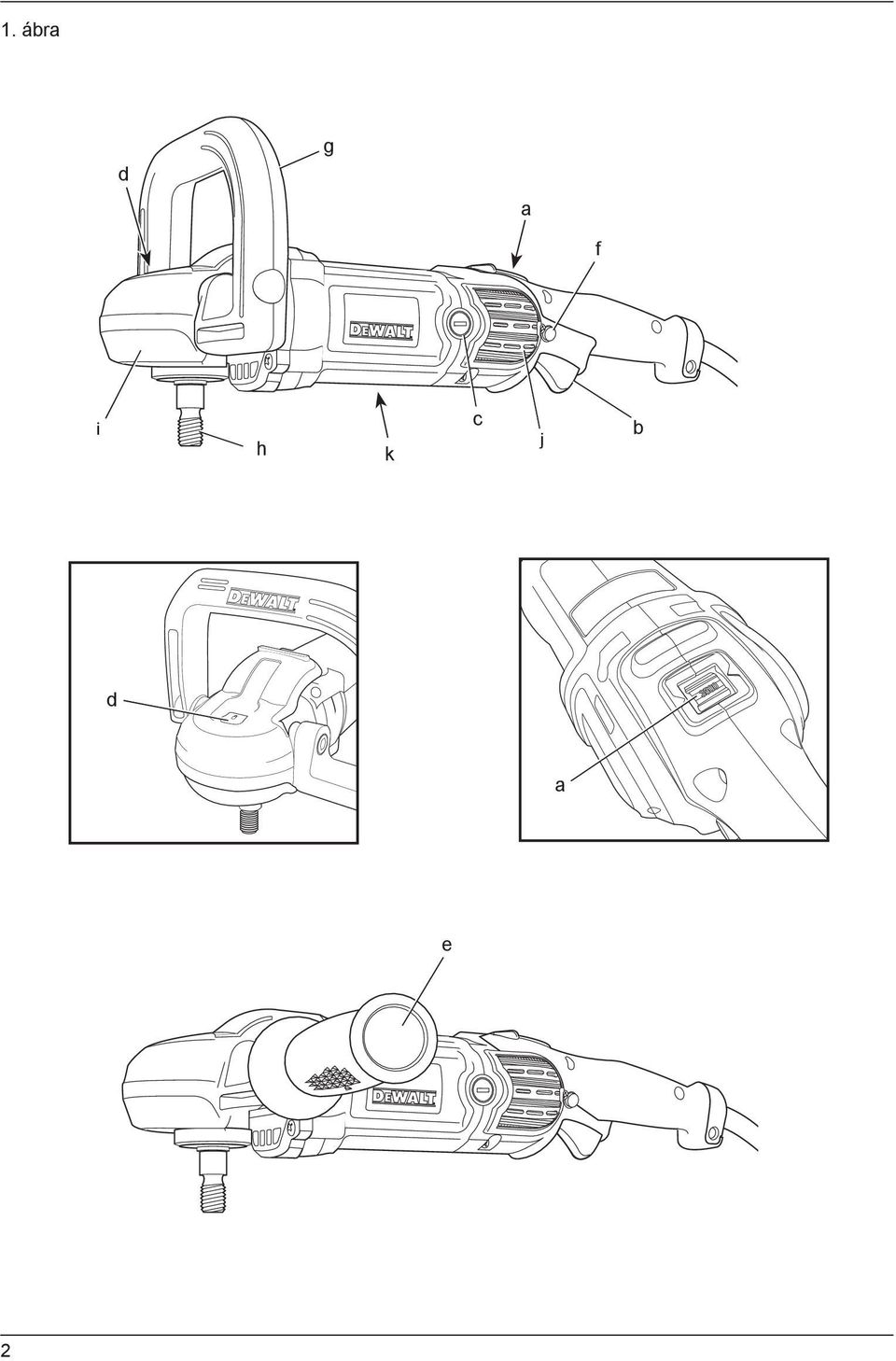

2 1. ábra d g a f i h k c j b d a e 2

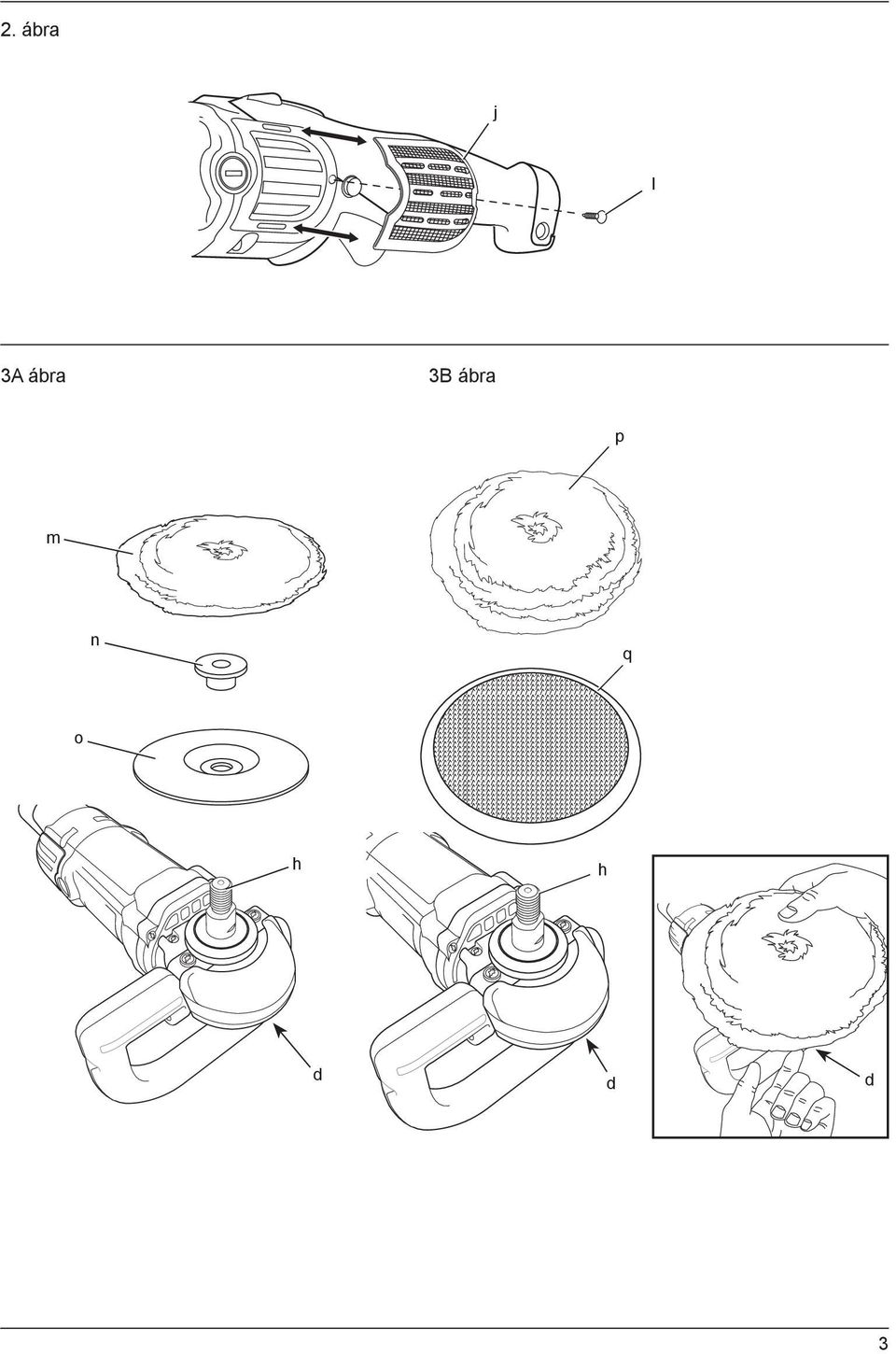

3 2. ábra j l 3A ábra 3B ábra p m n q o h h d d d 3

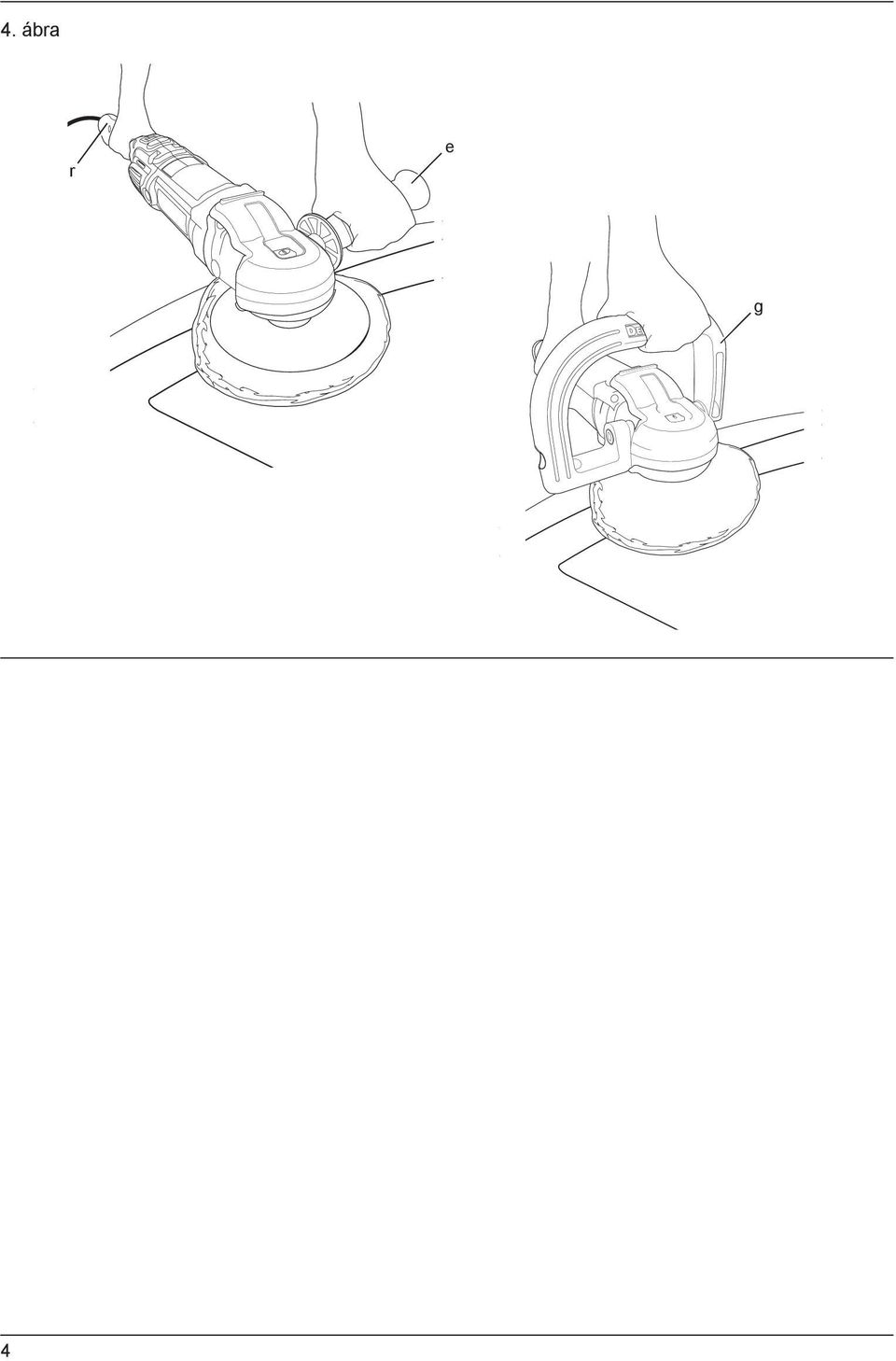

4 4. ábra r e g 4

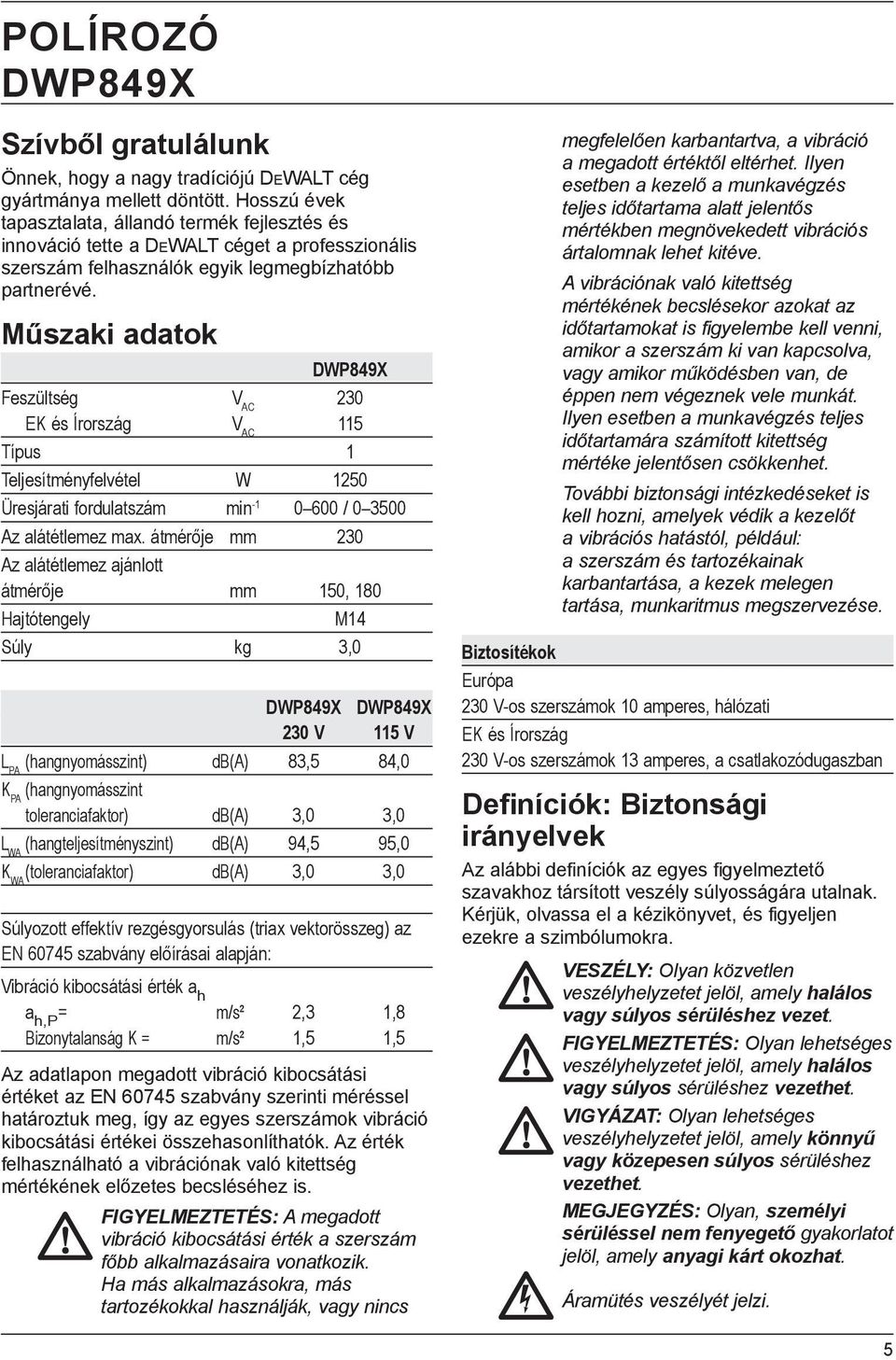

5 POLÍROZÓ DWP849X Szívből gratulálunk Önnek, hogy a nagy tradíciójú DEWALT cég gyártmánya mellett döntött. Hosszú évek tapasztalata, állandó termék fejlesztés és innováció tette a DEWALT céget a professzionális szerszám felhasználók egyik legmegbízhatóbb partnerévé. Műszaki adatok DWP849X Feszültség V AC 230 EK és Írország V AC 115 Típus 1 Teljesítményfelvétel W 1250 Üresjárati fordulatszám min / Az alátétlemez max. átmérője mm 230 Az alátétlemez ajánlott átmérője mm 150, 180 Hajtótengely M14 Súly kg 3,0 DWP849X DWP849X 230 V 115 V L PA (hangnyomásszint) db(a) 83,5 84,0 K PA (hangnyomásszint toleranciafaktor) db(a) 3,0 3,0 L WA (hangteljesítményszint) db(a) 94,5 95,0 K WA (toleranciafaktor) db(a) 3,0 3,0 Súlyozott effektív rezgésgyorsulás (triax vektorösszeg) az EN szabvány előírásai alapján: Vibráció kibocsátási érték a h a h,p = m/s² 2,3 1,8 Bizonytalanság K = m/s² 1,5 1,5 Az adatlapon megadott vibráció kibocsátási értéket az EN szabvány szerinti méréssel határoztuk meg, így az egyes szerszámok vibráció kibocsátási értékei összehasonlíthatók. Az érték felhasználható a vibrációnak való kitettség mértékének előzetes becsléséhez is. FIGYELMEZTETÉS: A megadott vibráció kibocsátási érték a szerszám főbb alkalmazásaira vonatkozik. Ha más alkalmazásokra, más tartozékokkal használják, vagy nincs megfelelően karbantartva, a vibráció a megadott értéktől eltérhet. Ilyen esetben a kezelő a munkavégzés teljes időtartama alatt jelentős mértékben megnövekedett vibrációs ártalomnak lehet kitéve. A vibrációnak való kitettség mértékének becslésekor azokat az időtartamokat is figyelembe kell venni, amikor a szerszám ki van kapcsolva, vagy amikor működésben van, de éppen nem végeznek vele munkát. Ilyen esetben a munkavégzés teljes időtartamára számított kitettség mértéke jelentősen csökkenhet. További biztonsági intézkedéseket is kell hozni, amelyek védik a kezelőt a vibrációs hatástól, például: a szerszám és tartozékainak karbantartása, a kezek melegen tartása, munkaritmus megszervezése. Biztosítékok Európa 230 V-os szerszámok 10 amperes, hálózati EK és Írország 230 V-os szerszámok 13 amperes, a csatlakozódugaszban Definíciók: Biztonsági irányelvek Az alábbi definíciók az egyes figyelmeztető szavakhoz társított veszély súlyosságára utalnak. Kérjük, olvassa el a kézikönyvet, és figyeljen ezekre a szimbólumokra. VESZÉLY: Olyan közvetlen veszélyhelyzetet jelöl, amely halálos vagy súlyos sérüléshez vezet. FIGYELMEZTETÉS: Olyan lehetséges veszélyhelyzetet jelöl, amely halálos vagy súlyos sérüléshez vezethet. VIGYÁZAT: Olyan lehetséges veszélyhelyzetet jelöl, amely könnyű vagy közepesen súlyos sérüléshez vezethet. MEGJEGYZÉS: Olyan, személyi sérüléssel nem fenyegető gyakorlatot jelöl, amely anyagi kárt okozhat. Áramütés veszélyét jelzi. 5

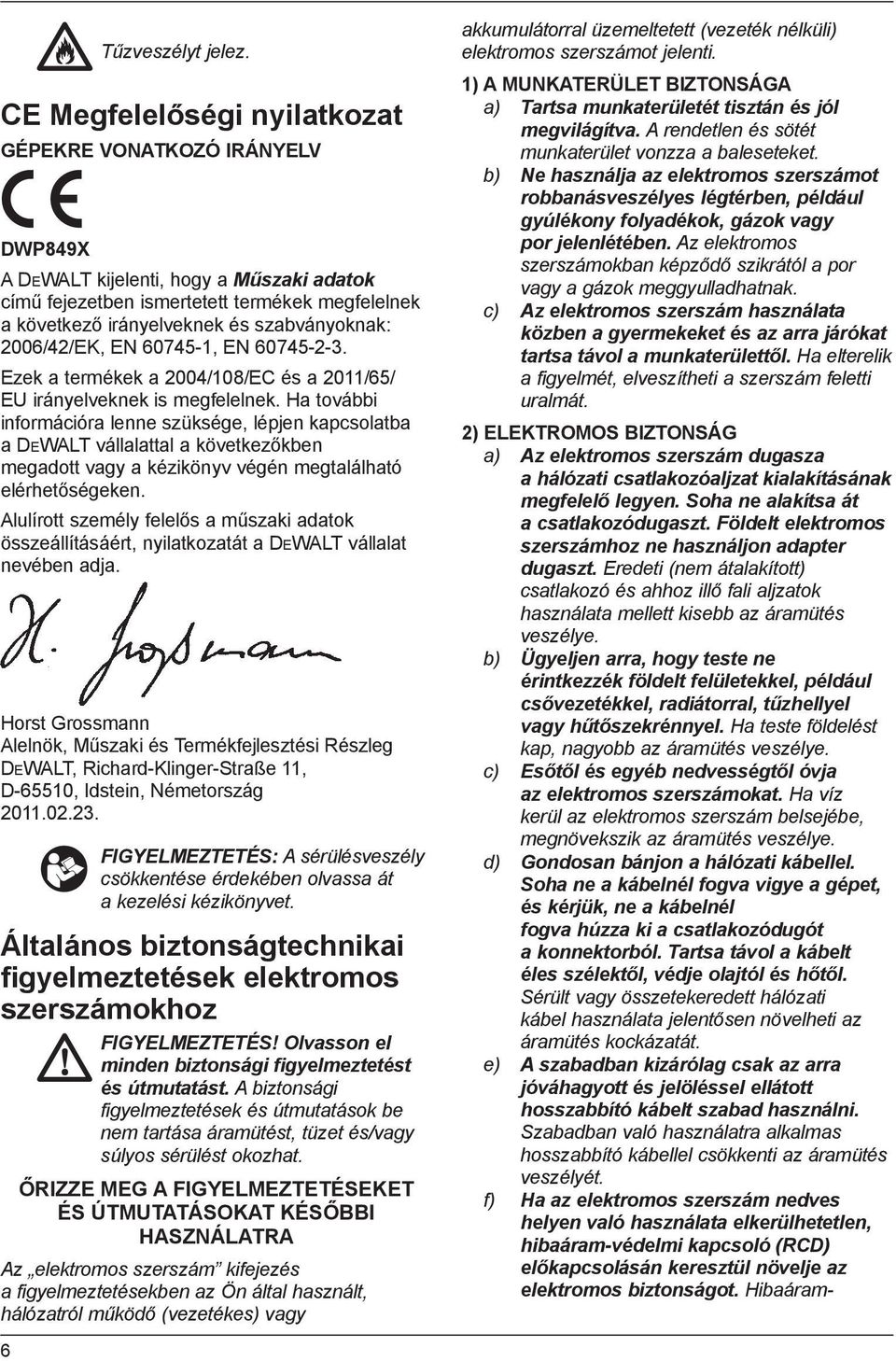

6 6 Tűzveszélyt jelez. CE Megfelelőségi nyilatkozat GÉPEKRE VONATKOZÓ IRÁNYELV DWP849X A DEWALT kijelenti, hogy a Műszaki adatok című fejezetben ismertetett termékek megfelelnek a következő irányelveknek és szabványoknak: 2006/42/EK, EN , EN Ezek a termékek a 2004/108/EC és a 2011/65/ EU irányelveknek is megfelelnek. Ha további információra lenne szüksége, lépjen kapcsolatba a DEWALT vállalattal a következőkben megadott vagy a kézikönyv végén megtalálható elérhetőségeken. Alulírott személy felelős a műszaki adatok összeállításáért, nyilatkozatát a DEWALT vállalat nevében adja. Horst Grossmann Alelnök, Műszaki és Termékfejlesztési Részleg DEWALT, Richard-Klinger-Straße 11, D-65510, Idstein, Németország FIGYELMEZTETÉS: A sérülésveszély csökkentése érdekében olvassa át a kezelési kézikönyvet. Általános biztonságtechnikai figyelmeztetések elektromos szerszámokhoz FIGYELMEZTETÉS! Olvasson el minden biztonsági figyelmeztetést és útmutatást. A biztonsági figyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. ŐRIZZE MEG A FIGYELMEZTETÉSEKET ÉS ÚTMUTATÁSOKAT KÉSŐBBI HASZNÁLATRA Az elektromos szerszám kifejezés a figyelmeztetésekben az Ön által használt, hálózatról működő (vezetékes) vagy akkumulátorral üzemeltetett (vezeték nélküli) elektromos szerszámot jelenti. 1) A MUNKATERÜLET BIZTONSÁGA a) Tartsa munkaterületét tisztán és jól megvilágítva. A rendetlen és sötét munkaterület vonzza a baleseteket. b) Ne használja az elektromos szerszámot robbanásveszélyes légtérben, például gyúlékony folyadékok, gázok vagy por jelenlétében. Az elektromos szerszámokban képződő szikrától a por vagy a gázok meggyulladhatnak. c) Az elektromos szerszám használata közben a gyermekeket és az arra járókat tartsa távol a munkaterülettől. Ha elterelik a figyelmét, elveszítheti a szerszám feletti uralmát. 2) ELEKTROMOS BIZTONSÁG a) Az elektromos szerszám dugasza a hálózati csatlakozóaljzat kialakításának megfelelő legyen. Soha ne alakítsa át a csatlakozódugaszt. Földelt elektromos szerszámhoz ne használjon adapter dugaszt. Eredeti (nem átalakított) csatlakozó és ahhoz illő fali aljzatok használata mellett kisebb az áramütés veszélye. b) Ügyeljen arra, hogy teste ne érintkezzék földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste földelést kap, nagyobb az áramütés veszélye. c) Esőtől és egyéb nedvességtől óvja az elektromos szerszámokat. Ha víz kerül az elektromos szerszám belsejébe, megnövekszik az áramütés veszélye. d) Gondosan bánjon a hálózati kábellel. Soha ne a kábelnél fogva vigye a gépet, és kérjük, ne a kábelnél fogva húzza ki a csatlakozódugót a konnektorból. Tartsa távol a kábelt éles szélektől, védje olajtól és hőtől. Sérült vagy összetekeredett hálózati kábel használata jelentősen növelheti az áramütés kockázatát. e) A szabadban kizárólag csak az arra jóváhagyott és jelöléssel ellátott hosszabbító kábelt szabad használni. Szabadban való használatra alkalmas hosszabbító kábellel csökkenti az áramütés veszélyét. f) Ha az elektromos szerszám nedves helyen való használata elkerülhetetlen, hibaáram-védelmi kapcsoló (RCD) előkapcsolásán keresztül növelje az elektromos biztonságot. Hibaáram-

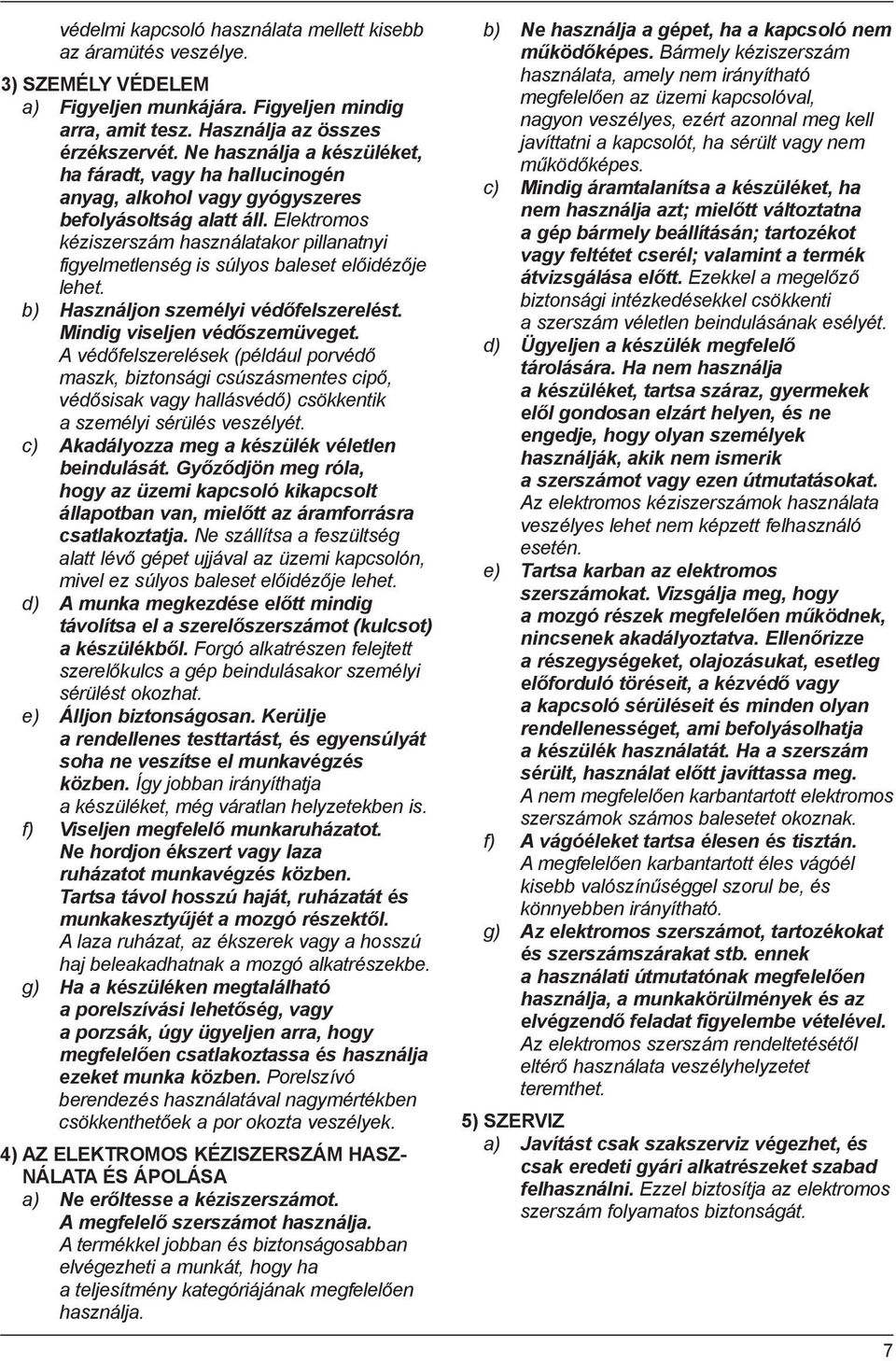

7 védelmi kapcsoló használata mellett kisebb az áramütés veszélye. 3) SZEMÉLY VÉDELEM a) Figyeljen munkájára. Figyeljen mindig arra, amit tesz. Használja az összes érzékszervét. Ne használja a készüléket, ha fáradt, vagy ha hallucinogén anyag, alkohol vagy gyógyszeres befolyásoltság alatt áll. Elektromos kéziszerszám használatakor pillanatnyi figyelmetlenség is súlyos baleset előidézője lehet. b) Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések (például porvédő maszk, biztonsági csúszásmentes cipő, védősisak vagy hallásvédő) csökkentik a személyi sérülés veszélyét. c) Akadályozza meg a készülék véletlen beindulását. Győződjön meg róla, hogy az üzemi kapcsoló kikapcsolt állapotban van, mielőtt az áramforrásra csatlakoztatja. Ne szállítsa a feszültség alatt lévő gépet ujjával az üzemi kapcsolón, mivel ez súlyos baleset előidézője lehet. d) A munka megkezdése előtt mindig távolítsa el a szerelőszerszámot (kulcsot) a készülékből. Forgó alkatrészen felejtett szerelőkulcs a gép beindulásakor személyi sérülést okozhat. e) Álljon biztonságosan. Kerülje a rendellenes testtartást, és egyensúlyát soha ne veszítse el munkavégzés közben. Így jobban irányíthatja a készüléket, még váratlan helyzetekben is. f) Viseljen megfelelő munkaruházatot. Ne hordjon ékszert vagy laza ruházatot munkavégzés közben. Tartsa távol hosszú haját, ruházatát és munkakesztyűjét a mozgó részektől. A laza ruházat, az ékszerek vagy a hosszú haj beleakadhatnak a mozgó alkatrészekbe. g) Ha a készüléken megtalálható a porelszívási lehetőség, vagy a porzsák, úgy ügyeljen arra, hogy megfelelően csatlakoztassa és használja ezeket munka közben. Porelszívó berendezés használatával nagymértékben csökkenthetőek a por okozta veszélyek. 4) AZ ELEKTROMOS KÉZISZERSZÁM HASZ- NÁLATA ÉS ÁPOLÁSA a) Ne erőltesse a kéziszerszámot. A megfelelő szerszámot használja. A termékkel jobban és biztonságosabban elvégezheti a munkát, hogy ha a teljesítmény kategóriájának megfelelően használja. b) Ne használja a gépet, ha a kapcsoló nem működőképes. Bármely kéziszerszám használata, amely nem irányítható megfelelően az üzemi kapcsolóval, nagyon veszélyes, ezért azonnal meg kell javíttatni a kapcsolót, ha sérült vagy nem működőképes. c) Mindig áramtalanítsa a készüléket, ha nem használja azt; mielőtt változtatna a gép bármely beállításán; tartozékot vagy feltétet cserél; valamint a termék átvizsgálása előtt. Ezekkel a megelőző biztonsági intézkedésekkel csökkenti a szerszám véletlen beindulásának esélyét. d) Ügyeljen a készülék megfelelő tárolására. Ha nem használja a készüléket, tartsa száraz, gyermekek elől gondosan elzárt helyen, és ne engedje, hogy olyan személyek használják, akik nem ismerik a szerszámot vagy ezen útmutatásokat. Az elektromos kéziszerszámok használata veszélyes lehet nem képzett felhasználó esetén. e) Tartsa karban az elektromos szerszámokat. Vizsgálja meg, hogy a mozgó részek megfelelően működnek, nincsenek akadályoztatva. Ellenőrizze a részegységeket, olajozásukat, esetleg előforduló töréseit, a kézvédő vagy a kapcsoló sérüléseit és minden olyan rendellenességet, ami befolyásolhatja a készülék használatát. Ha a szerszám sérült, használat előtt javíttassa meg. A nem megfelelően karbantartott elektromos szerszámok számos balesetet okoznak. f) A vágóéleket tartsa élesen és tisztán. A megfelelően karbantartott éles vágóél kisebb valószínűséggel szorul be, és könnyebben irányítható. g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. ennek a használati útmutatónak megfelelően használja, a munkakörülmények és az elvégzendő feladat figyelembe vételével. Az elektromos szerszám rendeltetésétől eltérő használata veszélyhelyzetet teremthet. 5) SZERVIZ a) Javítást csak szakszerviz végezhet, és csak eredeti gyári alkatrészeket szabad felhasználni. Ezzel biztosítja az elektromos szerszám folyamatos biztonságát. 7

8 KIEGÉSZÍTŐ SPECIÁLIS BIZTONSÁGTECHNIKAI SZABÁLYOK Biztonsági útmutatások minden művelethez a) Ez az elektromos szerszám polírozásra készült. Olvassa át a szerszámhoz mellékelt összes útmutatást, szemléltető ábrát és műszaki adatot. Az alábbiakban felsorolt útmutatások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést okozhat. b) Olyan műveletek végzését, mint köszörülés, csiszolás, drótkefézés, vagy vágás, ezzel az elektromos szerszámmal nem javasoljuk. Az elektromos szerszám nem rendeltetésszerű használata veszélyes, és személyi sérülést okozhat. c) Csak kifejezetten erre a célra tervezett és a gyártó által ajánlott tartozékot használjon a szerszámhoz. Az a tény, hogy a tartozékot csatlakoztatni lehet az elektromos szerszámhoz, még nem jelenti azt, hogy az adott tartozék használata biztonságos. d) A tartozék névleges fordulatszáma a szerszám legnagyobb fordulatszámával legalább azonos legyen. A névleges fordulatszámuknál gyorsabban működtetett tartozékok eltörhetnek és elrepülhetnek. e) A tartozék külső átmérőjének és vastagságának az elektromos szerszám névleges vágókapacitásán belül kell lennie. A nem megfelelő méretű tartozékokat nem lehet megfelelően irányítani. f) A korongok, befogóperemek, alátétlapok vagy más tartozékok tengelynyílásának olyan méretűnek kell lennie, hogy pontosan illeszkedjen az elektromos szerszám hajtótengelyére. Ha olyan tartozékot szerel a szerszámra, amelynek a tengelynyílása nem illeszkedik tökéletesen, a szerszám elveszti az egyensúlyát, túl nagy vibrációt gerjeszt, és a kezelő elveszítheti a szerszám feletti uralmát. g) Ne használjon sérült tartozékot. Minden használat előtt ellenőrizze a tartozékot, pl. a csiszolókorongon nincsenek-e kitörések és repedések, az alátétlapon nincsenek-e repedések, hasadások vagy túlzott kopás, ill. a drótkefén nincsenek-e kilazult vagy törött drótszálak. Ha az elektromos szerszámot vagy tartozékát leejti, ellenőrizze, nem sérült-e meg, 8 vagy szereljen fel sértetlen tartozékot. A tartozék átvizsgálása és felszerelése után helyezkedjen úgy, hogy ne legyen egy vonalban a tartozék forgási síkjával, és erre kérje az Ön körül állókat is, majd egy percig maximális üresjárati fordulatszámon üzemeltesse a szerszámot. A sérült tartozékok ez idő alatt általában leválnak. h) Használjon személyi védőfelszerelést. A munkafeladatnak megfelelően hordjon egész arcát eltakaró maszkot, biztonsági szemüveget vagy védőszemüveget. Szükség esetén viseljen porvédő maszkot, hallásvédőt, védőkesztyűt és munkakötényt, amely felfogja a munkadarabról elszabaduló részecskéket. A szeme védelmére olyan védőszemüveget viseljen, amely képes felfogni a különféle munkaműveletek során a levegőbe kerülő törmeléket. A porvédő maszknak vagy a légzésvédőnek ki kell szűrnie a munkavégzés során elszabaduló részecskéket. A huzamosabb időn keresztül erős zaj mellett végzett munka halláskárosodást okozhat. i) Az arra járókat tartsa biztonságos távolságban a munkaterülettől. Mindenkinek személyi védőfelszerelést kell viselnie, aki belép a munkaterületre. A munkadarabról leváló szilánkok vagy eltörött tartozék elrepülhetnek és még a közvetlen munkaterületen kívül is sérülést okozhatnak. j) A készüléket csak a szigetelt markolati felületein tartsa, ha olyan munkát végez, ahol a vágóél rejtett vezetékkel vagy saját hálózati kábelével érintkezhet. Áram alatt lévő vezetékkel való érintkezésnél a szerszám fémrészei is áram alá kerülhetnek, és a kezelő áramütést szenvedhet. k) A kábelt a forgó tartozéktól távol vezesse el. Ha elveszíti a szerszám feletti uralmát, a szerszám elvághatja vagy felcsavarhatja a vezetéket, és a forgó tartozék magához ránthatja a kezét vagy a karját. l) Ne tegye le addig a szerszámot, amíg a tartozék teljesen le nem állt. A forgó tartozék beleakadhat a munkadarab felületébe, és az elektromos kéziszerszámot kiránthatja az Ön irányítása alól. m) Soha ne járassa az elektromos szerszámot, amikor éppen viszi valahová. Ha véletlenül forgó tartozékkal kerül érintkezésbe, az bekaphatja a ruházatát, és a testébe hatolhat. n) Rendszeresen tisztítsa az elektromos szerszám szellőzőréseit. A motor ventilátora

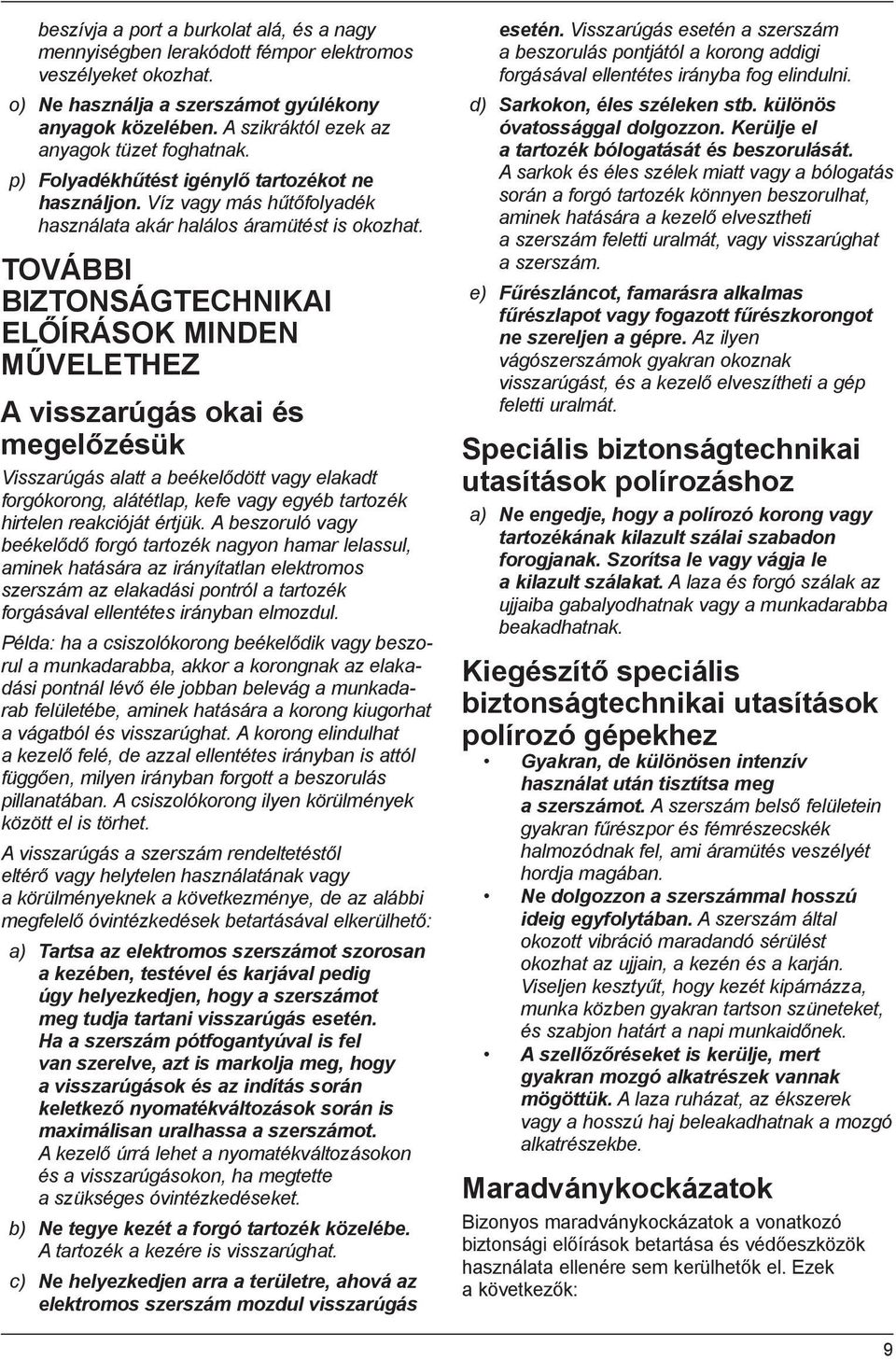

9 beszívja a port a burkolat alá, és a nagy mennyiségben lerakódott fémpor elektromos veszélyeket okozhat. o) Ne használja a szerszámot gyúlékony anyagok közelében. A szikráktól ezek az anyagok tüzet foghatnak. p) Folyadékhűtést igénylő tartozékot ne használjon. Víz vagy más hűtőfolyadék használata akár halálos áramütést is okozhat. TOVÁBBI BIZTONSÁGTECHNIKAI ELŐÍRÁSOK MINDEN MŰVELETHEZ A visszarúgás okai és megelőzésük Visszarúgás alatt a beékelődött vagy elakadt forgókorong, alátétlap, kefe vagy egyéb tartozék hirtelen reakcióját értjük. A beszoruló vagy beékelődő forgó tartozék nagyon hamar lelassul, aminek hatására az irányítatlan elektromos szerszám az elakadási pontról a tartozék forgásával ellentétes irányban elmozdul. Példa: ha a csiszolókorong beékelődik vagy beszorul a munkadarabba, akkor a korongnak az elakadási pontnál lévő éle jobban belevág a munkadarab felületébe, aminek hatására a korong kiugorhat a vágatból és visszarúghat. A korong elindulhat a kezelő felé, de azzal ellentétes irányban is attól függően, milyen irányban forgott a beszorulás pillanatában. A csiszolókorong ilyen körülmények között el is törhet. A visszarúgás a szerszám rendeltetéstől eltérő vagy helytelen használatának vagy a körülményeknek a következménye, de az alábbi megfelelő óvintézkedések betartásával elkerülhető: a) Tartsa az elektromos szerszámot szorosan a kezében, testével és karjával pedig úgy helyezkedjen, hogy a szerszámot meg tudja tartani visszarúgás esetén. Ha a szerszám pótfogantyúval is fel van szerelve, azt is markolja meg, hogy a visszarúgások és az indítás során keletkező nyomatékváltozások során is maximálisan uralhassa a szerszámot. A kezelő úrrá lehet a nyomatékváltozásokon és a visszarúgásokon, ha megtette a szükséges óvintézkedéseket. b) Ne tegye kezét a forgó tartozék közelébe. A tartozék a kezére is visszarúghat. c) Ne helyezkedjen arra a területre, ahová az elektromos szerszám mozdul visszarúgás esetén. Visszarúgás esetén a szerszám a beszorulás pontjától a korong addigi forgásával ellentétes irányba fog elindulni. d) Sarkokon, éles széleken stb. különös óvatossággal dolgozzon. Kerülje el a tartozék bólogatását és beszorulását. A sarkok és éles szélek miatt vagy a bólogatás során a forgó tartozék könnyen beszorulhat, aminek hatására a kezelő elvesztheti a szerszám feletti uralmát, vagy visszarúghat a szerszám. e) Fűrészláncot, famarásra alkalmas fűrészlapot vagy fogazott fűrészkorongot ne szereljen a gépre. Az ilyen vágószerszámok gyakran okoznak visszarúgást, és a kezelő elveszítheti a gép feletti uralmát. Speciális biztonságtechnikai utasítások polírozáshoz a) Ne engedje, hogy a polírozó korong vagy tartozékának kilazult szálai szabadon forogjanak. Szorítsa le vagy vágja le a kilazult szálakat. A laza és forgó szálak az ujjaiba gabalyodhatnak vagy a munkadarabba beakadhatnak. Kiegészítő speciális biztonságtechnikai utasítások polírozó gépekhez Gyakran, de különösen intenzív használat után tisztítsa meg a szerszámot. A szerszám belső felületein gyakran fűrészpor és fémrészecskék halmozódnak fel, ami áramütés veszélyét hordja magában. Ne dolgozzon a szerszámmal hosszú ideig egyfolytában. A szerszám által okozott vibráció maradandó sérülést okozhat az ujjain, a kezén és a karján. Viseljen kesztyűt, hogy kezét kipárnázza, munka közben gyakran tartson szüneteket, és szabjon határt a napi munkaidőnek. A szellőzőréseket is kerülje, mert gyakran mozgó alkatrészek vannak mögöttük. A laza ruházat, az ékszerek vagy a hosszú haj beleakadhatnak a mozgó alkatrészekbe. Maradványkockázatok Bizonyos maradványkockázatok a vonatkozó biztonsági előírások betartása és védőeszközök használata ellenére sem kerülhetők el. Ezek a következők: 9

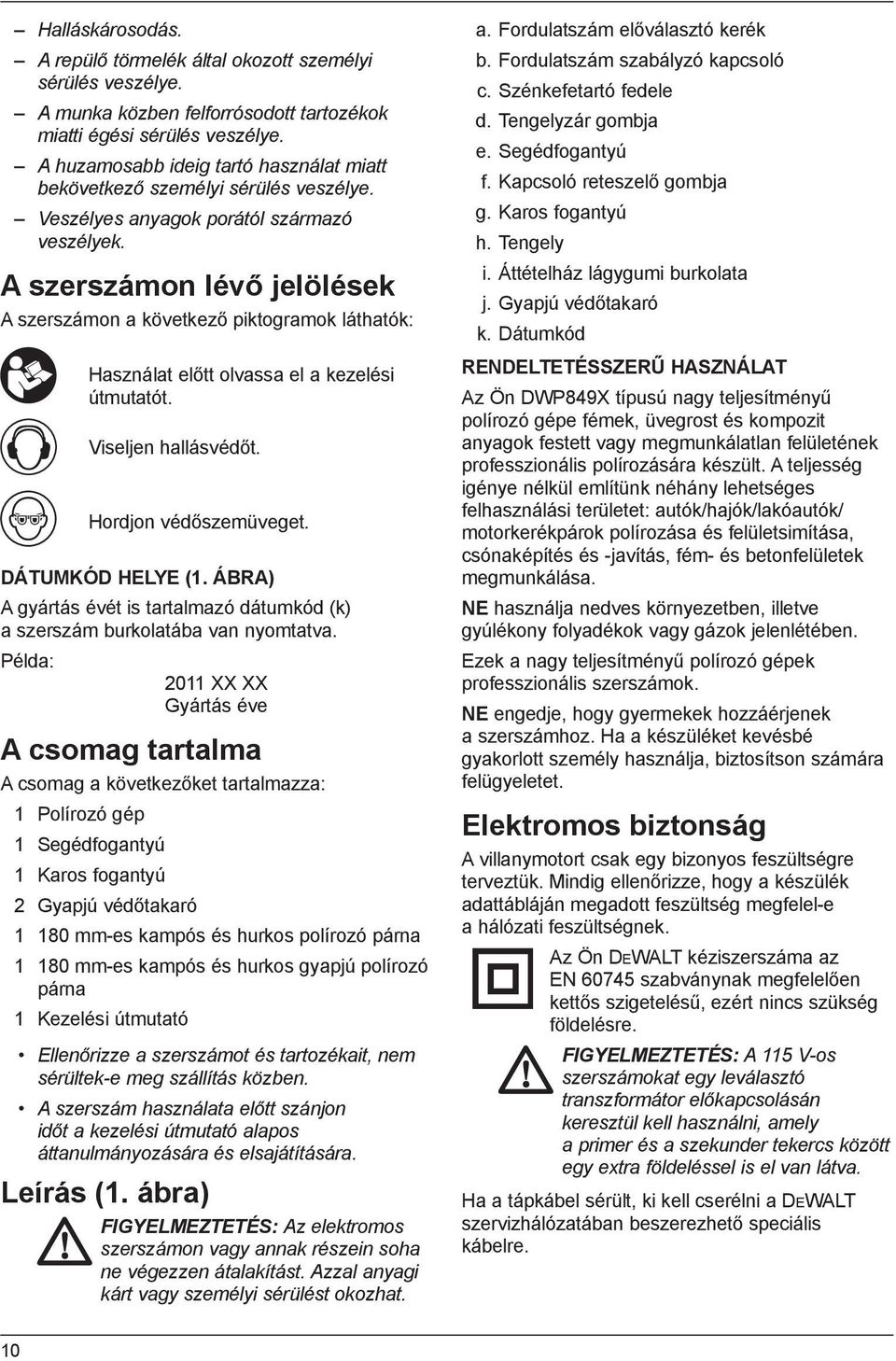

10 Halláskárosodás. A repülő törmelék által okozott személyi sérülés veszélye. A munka közben felforrósodott tartozékok miatti égési sérülés veszélye. A huzamosabb ideig tartó használat miatt bekövetkező személyi sérülés veszélye. Veszélyes anyagok porától származó veszélyek. A szerszámon lévő jelölések A szerszámon a következő piktogramok láthatók: Használat előtt olvassa el a kezelési útmutatót. Viseljen hallásvédőt. Hordjon védőszemüveget. DÁTUMKÓD HELYE (1. ÁBRA) A gyártás évét is tartalmazó dátumkód (k) a szerszám burkolatába van nyomtatva. Példa: 2011 XX XX Gyártás éve A csomag tartalma A csomag a következőket tartalmazza: 1 Polírozó gép 1 Segédfogantyú 1 Karos fogantyú 2 Gyapjú védőtakaró mm-es kampós és hurkos polírozó párna mm-es kampós és hurkos gyapjú polírozó párna 1 Kezelési útmutató Ellenőrizze a szerszámot és tartozékait, nem sérültek-e meg szállítás közben. A szerszám használata előtt szánjon időt a kezelési útmutató alapos áttanulmányozására és elsajátítására. Leírás (1. ábra) FIGYELMEZTETÉS: Az elektromos szerszámon vagy annak részein soha ne végezzen átalakítást. Azzal anyagi kárt vagy személyi sérülést okozhat. a. Fordulatszám előválasztó kerék b. Fordulatszám szabályzó kapcsoló c. Szénkefetartó fedele d. Tengelyzár gombja e. Segédfogantyú f. Kapcsoló reteszelő gombja g. Karos fogantyú h. Tengely i. Áttételház lágygumi burkolata j. Gyapjú védőtakaró k. Dátumkód RENDELTETÉSSZERŰ HASZNÁLAT Az Ön DWP849X típusú nagy teljesítményű polírozó gépe fémek, üvegrost és kompozit anyagok festett vagy megmunkálatlan felületének professzionális polírozására készült. A teljesség igénye nélkül említünk néhány lehetséges felhasználási területet: autók/hajók/lakóautók/ motorkerékpárok polírozása és felületsimítása, csónaképítés és -javítás, fém- és betonfelületek megmunkálása. NE használja nedves környezetben, illetve gyúlékony folyadékok vagy gázok jelenlétében. Ezek a nagy teljesítményű polírozó gépek professzionális szerszámok. NE engedje, hogy gyermekek hozzáérjenek a szerszámhoz. Ha a készüléket kevésbé gyakorlott személy használja, biztosítson számára felügyeletet. Elektromos biztonság A villanymotort csak egy bizonyos feszültségre terveztük. Mindig ellenőrizze, hogy a készülék adattábláján megadott feszültség megfelel-e a hálózati feszültségnek. Az Ön DEWALT kéziszerszáma az EN szabványnak megfelelően kettős szigetelésű, ezért nincs szükség földelésre. FIGYELMEZTETÉS: A 115 V-os szerszámokat egy leválasztó transzformátor előkapcsolásán keresztül kell használni, amely a primer és a szekunder tekercs között egy extra földeléssel is el van látva. Ha a tápkábel sérült, ki kell cserélni a DEWALT szervizhálózatában beszerezhető speciális kábelre. 10

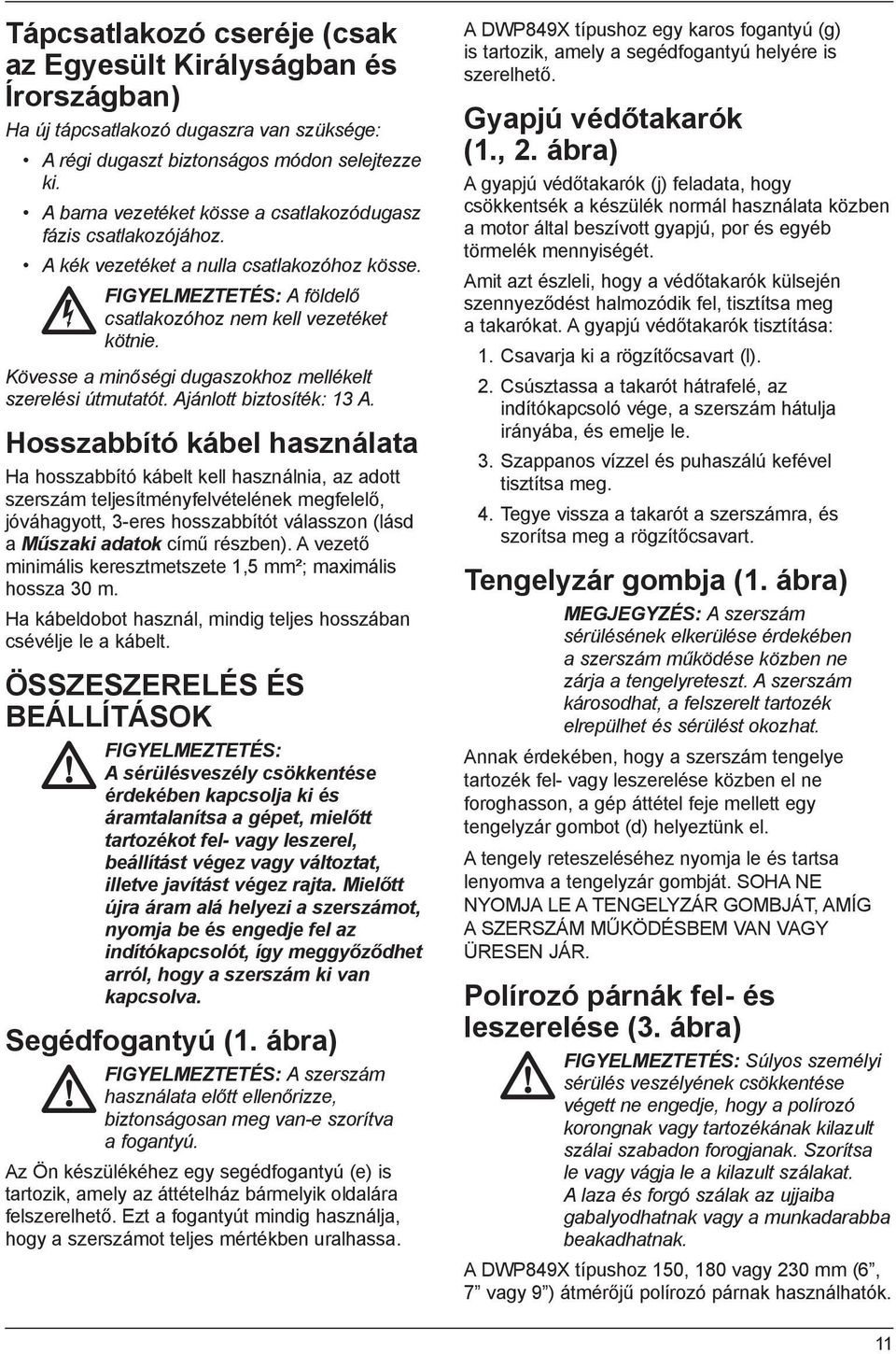

11 Tápcsatlakozó cseréje (csak az Egyesült Királyságban és Írországban) Ha új tápcsatlakozó dugaszra van szüksége: A régi dugaszt biztonságos módon selejtezze ki. A barna vezetéket kösse a csatlakozódugasz fázis csatlakozójához. A kék vezetéket a nulla csatlakozóhoz kösse. FIGYELMEZTETÉS: A földelő csatlakozóhoz nem kell vezetéket kötnie. Kövesse a minőségi dugaszokhoz mellékelt szerelési útmutatót. Ajánlott biztosíték: 13 A. Hosszabbító kábel használata Ha hosszabbító kábelt kell használnia, az adott szerszám teljesítményfelvételének megfelelő, jóváhagyott, 3-eres hosszabbítót válasszon (lásd a Műszaki adatok című részben). A vezető minimális keresztmetszete 1,5 mm²; maximális hossza 30 m. Ha kábeldobot használ, mindig teljes hosszában csévélje le a kábelt. ÖSSZESZERELÉS ÉS BEÁLLÍTÁSOK FIGYELMEZTETÉS: A sérülésveszély csökkentése érdekében kapcsolja ki és áramtalanítsa a gépet, mielőtt tartozékot fel- vagy leszerel, beállítást végez vagy változtat, illetve javítást végez rajta. Mielőtt újra áram alá helyezi a szerszámot, nyomja be és engedje fel az indítókapcsolót, így meggyőződhet arról, hogy a szerszám ki van kapcsolva. Segédfogantyú (1. ábra) FIGYELMEZTETÉS: A szerszám használata előtt ellenőrizze, biztonságosan meg van-e szorítva a fogantyú. Az Ön készülékéhez egy segédfogantyú (e) is tartozik, amely az áttételház bármelyik oldalára felszerelhető. Ezt a fogantyút mindig használja, hogy a szerszámot teljes mértékben uralhassa. A DWP849X típushoz egy karos fogantyú (g) is tartozik, amely a segédfogantyú helyére is szerelhető. Gyapjú védőtakarók (1., 2. ábra) A gyapjú védőtakarók (j) feladata, hogy csökkentsék a készülék normál használata közben a motor által beszívott gyapjú, por és egyéb törmelék mennyiségét. Amit azt észleli, hogy a védőtakarók külsején szennyeződést halmozódik fel, tisztítsa meg a takarókat. A gyapjú védőtakarók tisztítása: 1. Csavarja ki a rögzítőcsavart (l). 2. Csúsztassa a takarót hátrafelé, az indítókapcsoló vége, a szerszám hátulja irányába, és emelje le. 3. Szappanos vízzel és puhaszálú kefével tisztítsa meg. 4. Tegye vissza a takarót a szerszámra, és szorítsa meg a rögzítőcsavart. Tengelyzár gombja (1. ábra) MEGJEGYZÉS: A szerszám sérülésének elkerülése érdekében a szerszám működése közben ne zárja a tengelyreteszt. A szerszám károsodhat, a felszerelt tartozék elrepülhet és sérülést okozhat. Annak érdekében, hogy a szerszám tengelye tartozék fel- vagy leszerelése közben el ne foroghasson, a gép áttétel feje mellett egy tengelyzár gombot (d) helyeztünk el. A tengely reteszeléséhez nyomja le és tartsa lenyomva a tengelyzár gombját. SOHA NE NYOMJA LE A TENGELYZÁR GOMBJÁT, AMÍG A SZERSZÁM MŰKÖDÉSBEM VAN VAGY ÜRESEN JÁR. Polírozó párnák fel- és leszerelése (3. ábra) FIGYELMEZTETÉS: Súlyos személyi sérülés veszélyének csökkentése végett ne engedje, hogy a polírozó korongnak vagy tartozékának kilazult szálai szabadon forogjanak. Szorítsa le vagy vágja le a kilazult szálakat. A laza és forgó szálak az ujjaiba gabalyodhatnak vagy a munkadarabba beakadhatnak. A DWP849X típushoz 150, 180 vagy 230 mm (6, 7 vagy 9 ) átmérőjű polírozó párnak használhatók. 11

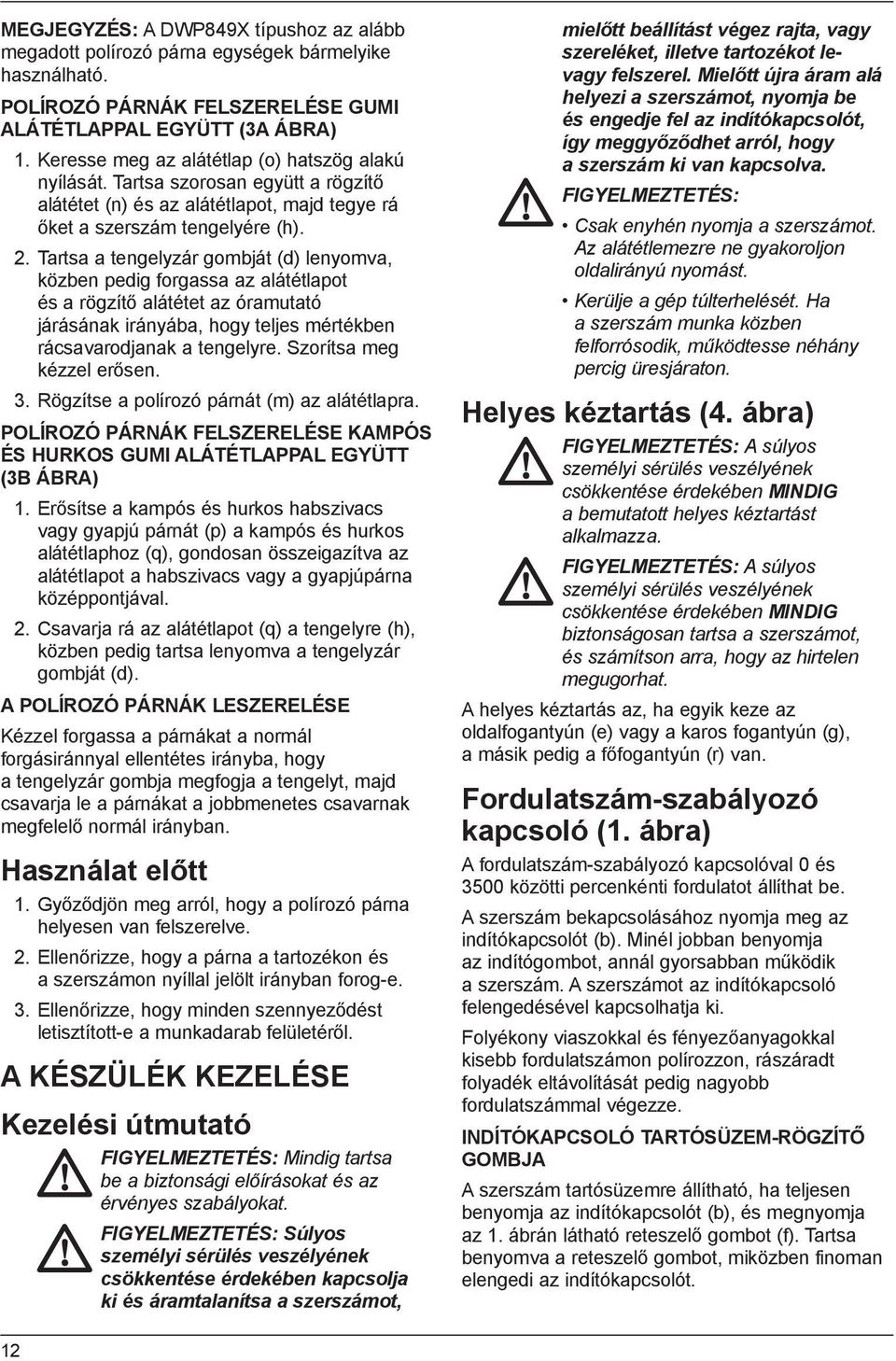

12 MEGJEGYZÉS: A DWP849X típushoz az alább megadott polírozó párna egységek bármelyike használható. POLÍROZÓ PÁRNÁK FELSZERELÉSE GUMI ALÁTÉTLAPPAL EGYÜTT (3A ÁBRA) 1. Keresse meg az alátétlap (o) hatszög alakú nyílását. Tartsa szorosan együtt a rögzítő alátétet (n) és az alátétlapot, majd tegye rá őket a szerszám tengelyére (h). 2. Tartsa a tengelyzár gombját (d) lenyomva, közben pedig forgassa az alátétlapot és a rögzítő alátétet az óramutató járásának irányába, hogy teljes mértékben rácsavarodjanak a tengelyre. Szorítsa meg kézzel erősen. 3. Rögzítse a polírozó párnát (m) az alátétlapra. POLÍROZÓ PÁRNÁK FELSZERELÉSE KAMPÓS ÉS HURKOS GUMI ALÁTÉTLAPPAL EGYÜTT (3B ÁBRA) 1. Erősítse a kampós és hurkos habszivacs vagy gyapjú párnát (p) a kampós és hurkos alátétlaphoz (q), gondosan összeigazítva az alátétlapot a habszivacs vagy a gyapjúpárna középpontjával. 2. Csavarja rá az alátétlapot (q) a tengelyre (h), közben pedig tartsa lenyomva a tengelyzár gombját (d). A POLÍROZÓ PÁRNÁK LESZERELÉSE Kézzel forgassa a párnákat a normál forgásiránnyal ellentétes irányba, hogy a tengelyzár gombja megfogja a tengelyt, majd csavarja le a párnákat a jobbmenetes csavarnak megfelelő normál irányban. Használat előtt 1. Győződjön meg arról, hogy a polírozó párna helyesen van felszerelve. 2. Ellenőrizze, hogy a párna a tartozékon és a szerszámon nyíllal jelölt irányban forog-e. 3. Ellenőrizze, hogy minden szennyeződést letisztított-e a munkadarab felületéről. A KÉSZÜLÉK KEZELÉSE Kezelési útmutató FIGYELMEZTETÉS: Mindig tartsa be a biztonsági előírásokat és az érvényes szabályokat. FIGYELMEZTETÉS: Súlyos személyi sérülés veszélyének csökkentése érdekében kapcsolja ki és áramtalanítsa a szerszámot, mielőtt beállítást végez rajta, vagy szereléket, illetve tartozékot levagy felszerel. Mielőtt újra áram alá helyezi a szerszámot, nyomja be és engedje fel az indítókapcsolót, így meggyőződhet arról, hogy a szerszám ki van kapcsolva. FIGYELMEZTETÉS: Csak enyhén nyomja a szerszámot. Az alátétlemezre ne gyakoroljon oldalirányú nyomást. Kerülje a gép túlterhelését. Ha a szerszám munka közben felforrósodik, működtesse néhány percig üresjáraton. Helyes kéztartás (4. ábra) FIGYELMEZTETÉS: A súlyos személyi sérülés veszélyének csökkentése érdekében MINDIG a bemutatott helyes kéztartást alkalmazza. FIGYELMEZTETÉS: A súlyos személyi sérülés veszélyének csökkentése érdekében MINDIG biztonságosan tartsa a szerszámot, és számítson arra, hogy az hirtelen megugorhat. A helyes kéztartás az, ha egyik keze az oldalfogantyún (e) vagy a karos fogantyún (g), a másik pedig a főfogantyún (r) van. Fordulatszám-szabályozó kapcsoló (1. ábra) A fordulatszám-szabályozó kapcsolóval 0 és 3500 közötti percenkénti fordulatot állíthat be. A szerszám bekapcsolásához nyomja meg az indítókapcsolót (b). Minél jobban benyomja az indítógombot, annál gyorsabban működik a szerszám. A szerszámot az indítókapcsoló felengedésével kapcsolhatja ki. Folyékony viaszokkal és fényezőanyagokkal kisebb fordulatszámon polírozzon, rászáradt folyadék eltávolítását pedig nagyobb fordulatszámmal végezze. INDÍTÓKAPCSOLÓ TARTÓSÜZEM-RÖGZÍTŐ GOMBJA A szerszám tartósüzemre állítható, ha teljesen benyomja az indítókapcsolót (b), és megnyomja az 1. ábrán látható reteszelő gombot (f). Tartsa benyomva a reteszelő gombot, miközben finoman elengedi az indítókapcsolót. 12

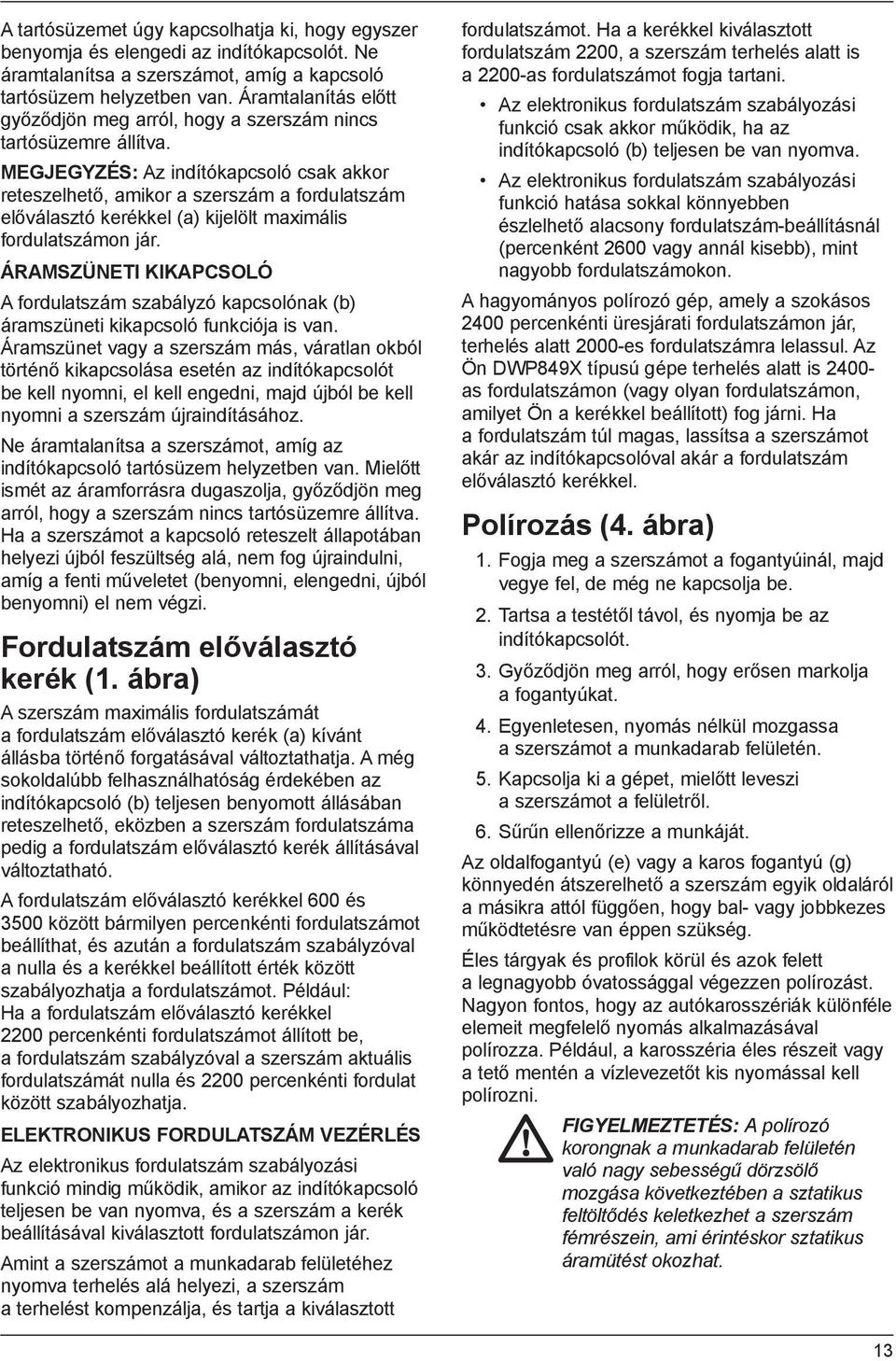

13 A tartósüzemet úgy kapcsolhatja ki, hogy egyszer benyomja és elengedi az indítókapcsolót. Ne áramtalanítsa a szerszámot, amíg a kapcsoló tartósüzem helyzetben van. Áramtalanítás előtt győződjön meg arról, hogy a szerszám nincs tartósüzemre állítva. MEGJEGYZÉS: Az indítókapcsoló csak akkor reteszelhető, amikor a szerszám a fordulatszám előválasztó kerékkel (a) kijelölt maximális fordulatszámon jár. ÁRAMSZÜNETI KIKAPCSOLÓ A fordulatszám szabályzó kapcsolónak (b) áramszüneti kikapcsoló funkciója is van. Áramszünet vagy a szerszám más, váratlan okból történő kikapcsolása esetén az indítókapcsolót be kell nyomni, el kell engedni, majd újból be kell nyomni a szerszám újraindításához. Ne áramtalanítsa a szerszámot, amíg az indítókapcsoló tartósüzem helyzetben van. Mielőtt ismét az áramforrásra dugaszolja, győződjön meg arról, hogy a szerszám nincs tartósüzemre állítva. Ha a szerszámot a kapcsoló reteszelt állapotában helyezi újból feszültség alá, nem fog újraindulni, amíg a fenti műveletet (benyomni, elengedni, újból benyomni) el nem végzi. Fordulatszám előválasztó kerék (1. ábra) A szerszám maximális fordulatszámát a fordulatszám előválasztó kerék (a) kívánt állásba történő forgatásával változtathatja. A még sokoldalúbb felhasználhatóság érdekében az indítókapcsoló (b) teljesen benyomott állásában reteszelhető, eközben a szerszám fordulatszáma pedig a fordulatszám előválasztó kerék állításával változtatható. A fordulatszám előválasztó kerékkel 600 és 3500 között bármilyen percenkénti fordulatszámot beállíthat, és azután a fordulatszám szabályzóval a nulla és a kerékkel beállított érték között szabályozhatja a fordulatszámot. Például: Ha a fordulatszám előválasztó kerékkel 2200 percenkénti fordulatszámot állított be, a fordulatszám szabályzóval a szerszám aktuális fordulatszámát nulla és 2200 percenkénti fordulat között szabályozhatja. ELEKTRONIKUS FORDULATSZÁM VEZÉRLÉS Az elektronikus fordulatszám szabályozási funkció mindig működik, amikor az indítókapcsoló teljesen be van nyomva, és a szerszám a kerék beállításával kiválasztott fordulatszámon jár. Amint a szerszámot a munkadarab felületéhez nyomva terhelés alá helyezi, a szerszám a terhelést kompenzálja, és tartja a kiválasztott fordulatszámot. Ha a kerékkel kiválasztott fordulatszám 2200, a szerszám terhelés alatt is a 2200-as fordulatszámot fogja tartani. Az elektronikus fordulatszám szabályozási funkció csak akkor működik, ha az indítókapcsoló (b) teljesen be van nyomva. Az elektronikus fordulatszám szabályozási funkció hatása sokkal könnyebben észlelhető alacsony fordulatszám-beállításnál (percenként 2600 vagy annál kisebb), mint nagyobb fordulatszámokon. A hagyományos polírozó gép, amely a szokásos 2400 percenkénti üresjárati fordulatszámon jár, terhelés alatt 2000-es fordulatszámra lelassul. Az Ön DWP849X típusú gépe terhelés alatt is as fordulatszámon (vagy olyan fordulatszámon, amilyet Ön a kerékkel beállított) fog járni. Ha a fordulatszám túl magas, lassítsa a szerszámot akár az indítókapcsolóval akár a fordulatszám előválasztó kerékkel. Polírozás (4. ábra) 1. Fogja meg a szerszámot a fogantyúinál, majd vegye fel, de még ne kapcsolja be. 2. Tartsa a testétől távol, és nyomja be az indítókapcsolót. 3. Győződjön meg arról, hogy erősen markolja a fogantyúkat. 4. Egyenletesen, nyomás nélkül mozgassa a szerszámot a munkadarab felületén. 5. Kapcsolja ki a gépet, mielőtt leveszi a szerszámot a felületről. 6. Sűrűn ellenőrizze a munkáját. Az oldalfogantyú (e) vagy a karos fogantyú (g) könnyedén átszerelhető a szerszám egyik oldaláról a másikra attól függően, hogy bal- vagy jobbkezes működtetésre van éppen szükség. Éles tárgyak és profilok körül és azok felett a legnagyobb óvatossággal végezzen polírozást. Nagyon fontos, hogy az autókarosszériák különféle elemeit megfelelő nyomás alkalmazásával polírozza. Például, a karosszéria éles részeit vagy a tető mentén a vízlevezetőt kis nyomással kell polírozni. FIGYELMEZTETÉS: A polírozó korongnak a munkadarab felületén való nagy sebességű dörzsölő mozgása következtében a sztatikus feltöltődés keletkezhet a szerszám fémrészein, ami érintéskor sztatikus áramütést okozhat. 13

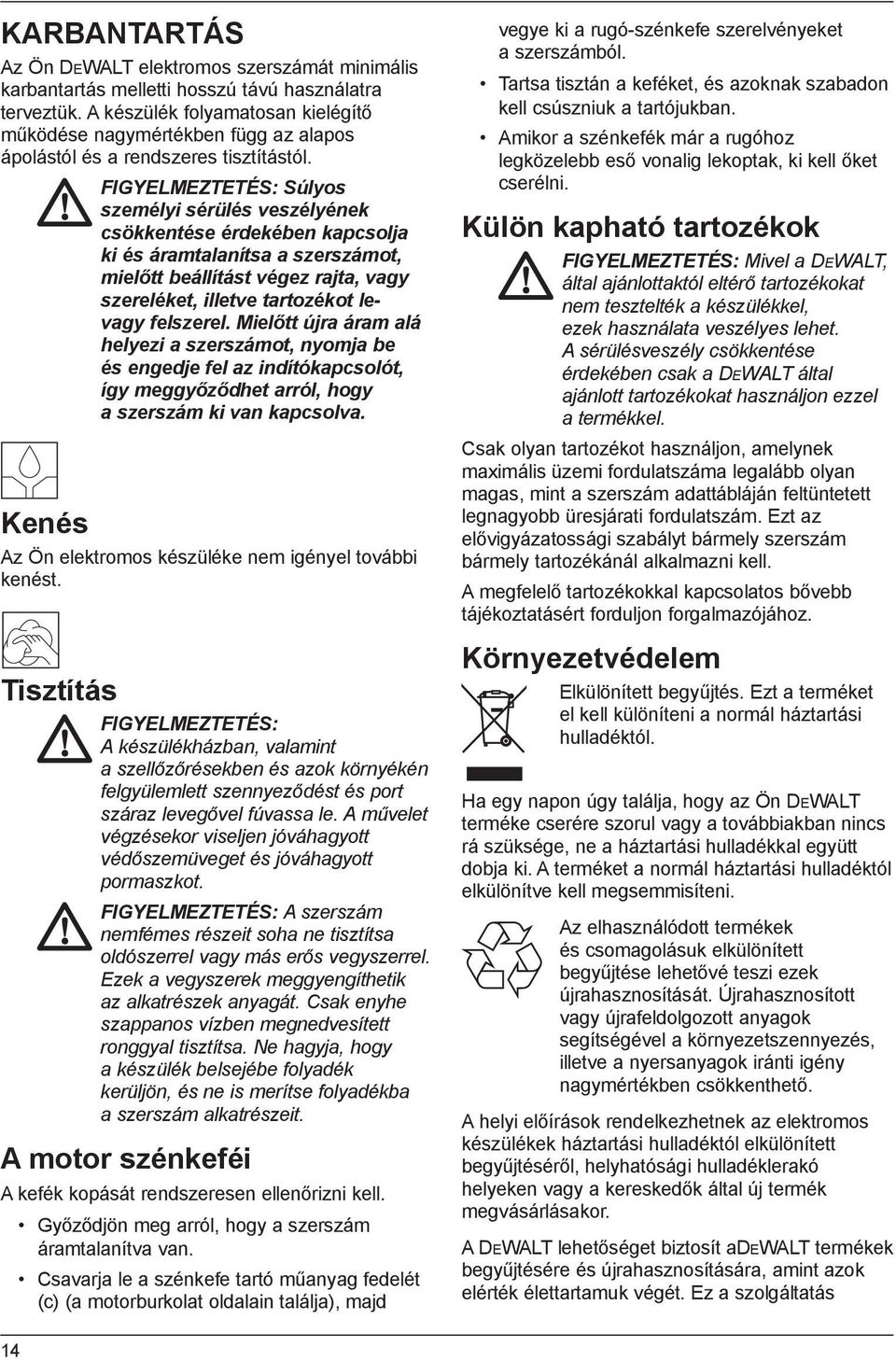

14 KARBANTARTÁS Az Ön DEWALT elektromos szerszámát minimális karbantartás melletti hosszú távú használatra terveztük. A készülék folyamatosan kielégítő működése nagymértékben függ az alapos ápolástól és a rendszeres tisztítástól. FIGYELMEZTETÉS: Súlyos személyi sérülés veszélyének csökkentése érdekében kapcsolja ki és áramtalanítsa a szerszámot, mielőtt beállítást végez rajta, vagy szereléket, illetve tartozékot levagy felszerel. Mielőtt újra áram alá helyezi a szerszámot, nyomja be és engedje fel az indítókapcsolót, így meggyőződhet arról, hogy a szerszám ki van kapcsolva. Kenés Az Ön elektromos készüléke nem igényel további kenést. Tisztítás FIGYELMEZTETÉS: A készülékházban, valamint a szellőzőrésekben és azok környékén felgyülemlett szennyeződést és port száraz levegővel fúvassa le. A művelet végzésekor viseljen jóváhagyott védőszemüveget és jóváhagyott pormaszkot. FIGYELMEZTETÉS: A szerszám nemfémes részeit soha ne tisztítsa oldószerrel vagy más erős vegyszerrel. Ezek a vegyszerek meggyengíthetik az alkatrészek anyagát. Csak enyhe szappanos vízben megnedvesített ronggyal tisztítsa. Ne hagyja, hogy a készülék belsejébe folyadék kerüljön, és ne is merítse folyadékba a szerszám alkatrészeit. A motor szénkeféi A kefék kopását rendszeresen ellenőrizni kell. Győződjön meg arról, hogy a szerszám áramtalanítva van. Csavarja le a szénkefe tartó műanyag fedelét (c) (a motorburkolat oldalain találja), majd vegye ki a rugó-szénkefe szerelvényeket a szerszámból. Tartsa tisztán a keféket, és azoknak szabadon kell csúszniuk a tartójukban. Amikor a szénkefék már a rugóhoz legközelebb eső vonalig lekoptak, ki kell őket cserélni. Külön kapható tartozékok FIGYELMEZTETÉS: Mivel a DEWALT, által ajánlottaktól eltérő tartozékokat nem tesztelték a készülékkel, ezek használata veszélyes lehet. A sérülésveszély csökkentése érdekében csak a DEWALT által ajánlott tartozékokat használjon ezzel a termékkel. Csak olyan tartozékot használjon, amelynek maximális üzemi fordulatszáma legalább olyan magas, mint a szerszám adattábláján feltüntetett legnagyobb üresjárati fordulatszám. Ezt az elővigyázatossági szabályt bármely szerszám bármely tartozékánál alkalmazni kell. A megfelelő tartozékokkal kapcsolatos bővebb tájékoztatásért forduljon forgalmazójához. Környezetvédelem Elkülönített begyűjtés. Ezt a terméket el kell különíteni a normál háztartási hulladéktól. Ha egy napon úgy találja, hogy az Ön DEWALT terméke cserére szorul vagy a továbbiakban nincs rá szüksége, ne a háztartási hulladékkal együtt dobja ki. A terméket a normál háztartási hulladéktól elkülönítve kell megsemmisíteni. Az elhasználódott termékek és csomagolásuk elkülönített begyűjtése lehetővé teszi ezek újrahasznosítását. Újrahasznosított vagy újrafeldolgozott anyagok segítségével a környezetszennyezés, illetve a nyersanyagok iránti igény nagymértékben csökkenthető. A helyi előírások rendelkezhetnek az elektromos készülékek háztartási hulladéktól elkülönített begyűjtéséről, helyhatósági hulladéklerakó helyeken vagy a kereskedők által új termék megvásárlásakor. A DEWALT lehetőséget biztosít adewalt termékek begyűjtésére és újrahasznosítására, amint azok elérték élettartamuk végét. Ez a szolgáltatás 14

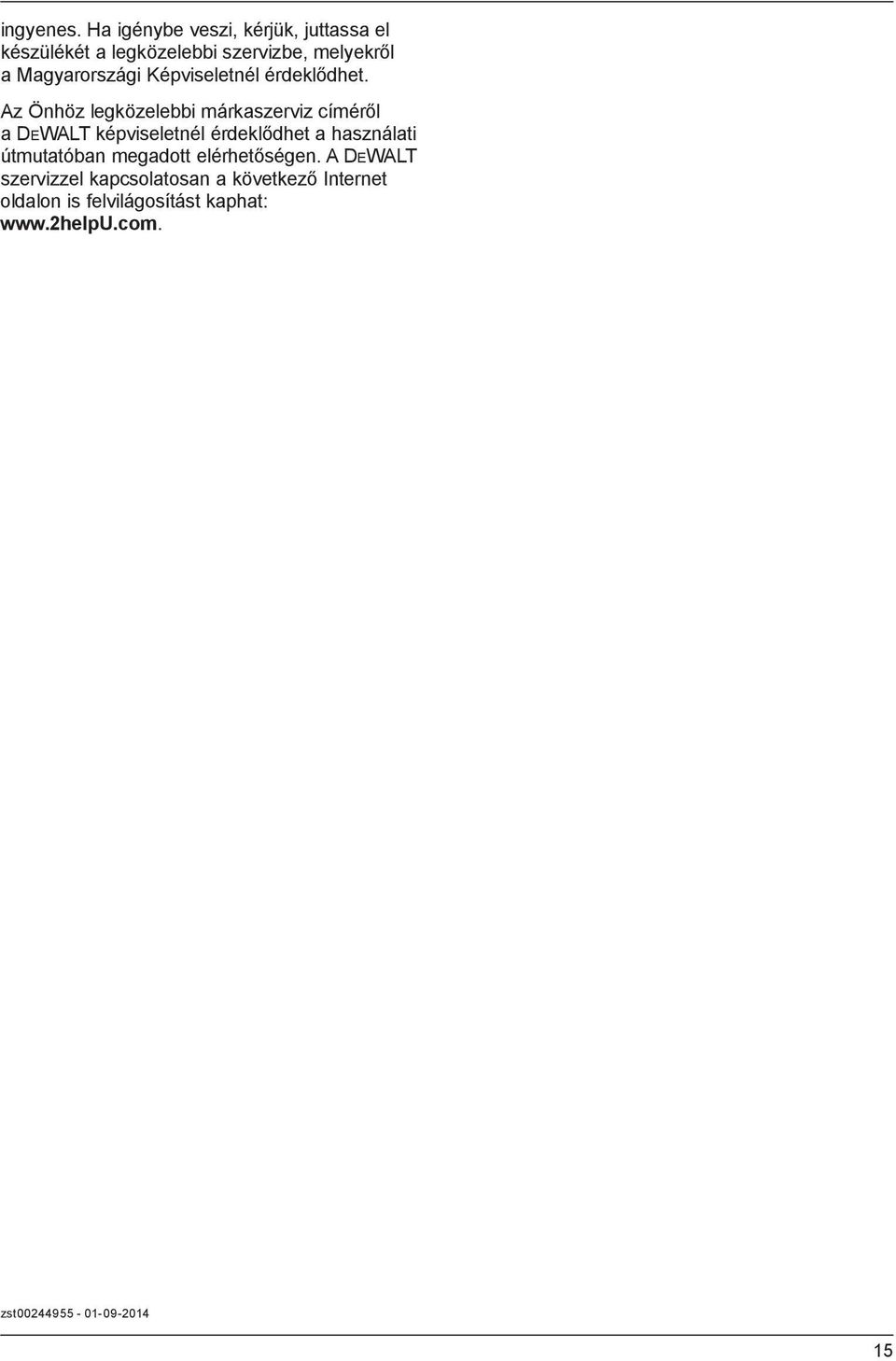

15 ingyenes. Ha igénybe veszi, kérjük, juttassa el készülékét a legközelebbi szervizbe, melyekről a Magyarországi Képviseletnél érdeklődhet. Az Önhöz legközelebbi márkaszerviz címéről a DEWALT képviseletnél érdeklődhet a használati útmutatóban megadott elérhetőségen. A DEWALT szervizzel kapcsolatosan a következő Internet oldalon is felvilágosítást kaphat: zst

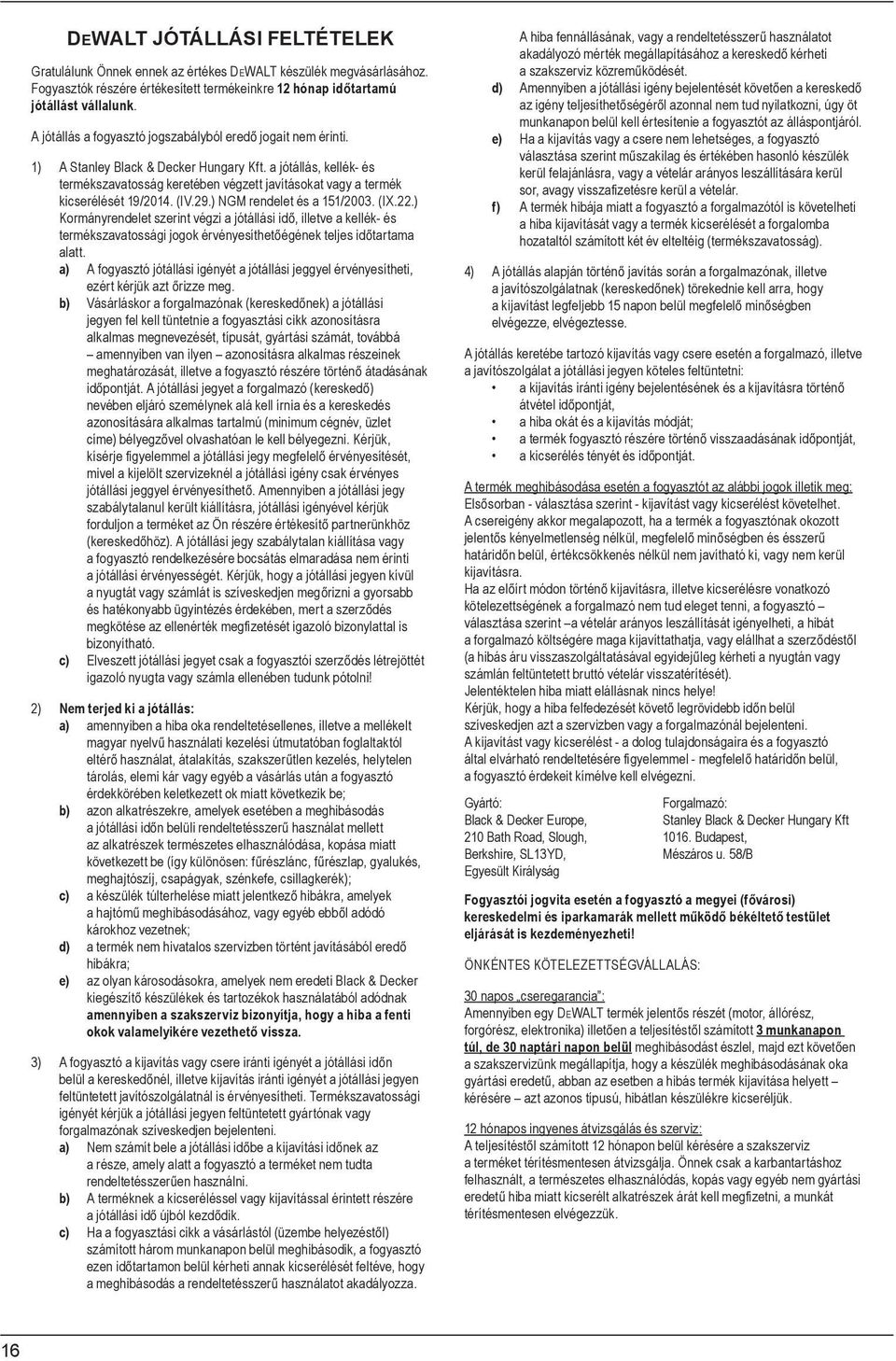

16 DEWALT JÓTÁLLÁSI FELTÉTELEK Gratulálunk Önnek ennek az értékes DEWALT készülék megvásárlásához. Fogyasztók részére értékesített termékeinkre 12 hónap id tartamú jótállást vállalunk. A jótállás a fogyasztó jogszabályból ered jogait nem érinti. 1) A Stanley Black & Decker Hungary Kft. a jótállás, kellék- és termékszavatosság keretében végzett javításokat vagy a termék kicserélését 19/2014. (IV.29.) NGM rendelet és a 151/2003. (IX.22.) Kormányrendelet szerint végzi a jótállási id, illetve a kellék- és termékszavatossági jogok érvényesíthet égének teljes id tartama alatt. a) A fogyasztó jótállási igényét a jótállási jeggyel érvényesítheti, ezért kérjük azt rizze meg. b) Vásárláskor a forgalmazónak (keresked nek) a jótállási jegyen fel kell tüntetnie a fogyasztási cikk azonosításra alkalmas megnevezését, típusát, gyártási számát, továbbá amennyiben van ilyen azonosításra alkalmas részeinek meghatározását, illetve a fogyasztó részére történ átadásának id pontját. A jótállási jegyet a forgalmazó (keresked ) nevében eljáró személynek alá kell írnia és a kereskedés azonosítására alkalmas tartalmú (minimum cégnév, üzlet címe) bélyegz vel olvashatóan le kell bélyegezni. Kérjük, kísérje gyelemmel a jótállási jegy megfelel érvényesítését, mivel a kijelölt szervizeknél a jótállási igény csak érvényes jótállási jeggyel érvényesíthet. Amennyiben a jótállási jegy szabálytalanul került kiállításra, jótállási igényével kérjük forduljon a terméket az Ön részére értékesít partnerünkhöz (keresked höz). A jótállási jegy szabálytalan kiállítása vagy a fogyasztó rendelkezésére bocsátás elmaradása nem érinti a jótállási érvényességét. Kérjük, hogy a jótállási jegyen kívül a nyugtát vagy számlát is szíveskedjen meg rizni a gyorsabb és hatékonyabb ügyintézés érdekében, mert a szerz dés megkötése az ellenérték meg zetését igazoló bizonylattal is bizonyítható. c) Elveszett jótállási jegyet csak a fogyasztói szerz dés létrejöttét igazoló nyugta vagy számla ellenében tudunk pótolni! 2) Nem terjed ki a jótállás: a) amennyiben a hiba oka rendeltetésellenes, illetve a mellékelt magyar nyelv használati kezelési útmutatóban foglaltaktól eltér használat, átalakítás, szakszer tlen kezelés, helytelen tárolás, elemi kár vagy egyéb a vásárlás után a fogyasztó érdekkörében keletkezett ok miatt következik be; b) azon alkatrészekre, amelyek esetében a meghibásodás a jótállási id n belüli rendeltetésszer használat mellett az alkatrészek természetes elhasználódása, kopása miatt következett be (így különösen: f részlánc, f részlap, gyalukés, meghajtószíj, csapágyak, szénkefe, csillagkerék); c) a készülék túlterhelése miatt jelentkez hibákra, amelyek a hajtóm meghibásodásához, vagy egyéb ebb l adódó károkhoz vezetnek; d) a termék nem hivatalos szervizben történt javításából ered hibákra; e) az olyan károsodásokra, amelyek nem eredeti Black & Decker kiegészít készülékek és tartozékok használatából adódnak amennyiben a szakszerviz bizonyítja, hogy a hiba a fenti okok valamelyikére vezethet vissza. 3) A fogyasztó a kijavítás vagy csere iránti igényét a jótállási id n belül a keresked nél, illetve kijavítás iránti igényét a jótállási jegyen feltüntetett javítószolgálatnál is érvényesítheti. Termékszavatossági igényét kérjük a jótállási jegyen feltüntetett gyártónak vagy forgalmazónak szíveskedjen bejelenteni. a) Nem számít bele a jótállási id be a kijavítási id nek az a része, amely alatt a fogyasztó a terméket nem tudta rendeltetésszer en használni. b) A terméknek a kicseréléssel vagy kijavítással érintett részére a jótállási id újból kezd dik. c) Ha a fogyasztási cikk a vásárlástól (üzembe helyezést l) számított három munkanapon belül meghibásodik, a fogyasztó ezen id tartamon belül kérheti annak kicserélését feltéve, hogy a meghibásodás a rendeltetésszer használatot akadályozza. A hiba fennállásának, vagy a rendeltetésszer használatot akadályozó mérték megállapításához a keresked kérheti a szakszerviz közrem ködését. d) Amennyiben a jótállási igény bejelentését követ en a keresked az igény teljesíthet ségér l azonnal nem tud nyilatkozni, úgy öt munkanapon belül kell értesítenie a fogyasztót az álláspontjáról. e) Ha a kijavítás vagy a csere nem lehetséges, a fogyasztó választása szerint m szakilag és értékében hasonló készülék kerül felajánlásra, vagy a vételár arányos leszállítására kerül sor, avagy vissza zetésre kerül a vételár. f) A termék hibája miatt a fogyasztó a forgalmazótól is követelheti a hiba kijavítását vagy a termék kicserélését a forgalomba hozataltól számított két év elteltéig (termékszavatosság). 4) A jótállás alapján történ javítás során a forgalmazónak, illetve a javítószolgálatnak (keresked nek) törekednie kell arra, hogy a kijavítást legfeljebb 15 napon belül megfelel min ségben elvégezze, elvégeztesse. A jótállás keretébe tartozó kijavítás vagy csere esetén a forgalmazó, illetve a javítószolgálat a jótállási jegyen köteles feltüntetni: a kijavítás iránti igény bejelentésének és a kijavításra történ átvétel id pontját, a hiba okát és a kijavítás módját; a termék fogyasztó részére történ visszaadásának id pontját, a kicserélés tényét és id pontját. A termék meghibásodása esetén a fogyasztót az alábbi jogok illetik meg: Els sorban - választása szerint - kijavítást vagy kicserélést követelhet. A csereigény akkor megalapozott, ha a termék a fogyasztónak okozott jelent s kényelmetlenség nélkül, megfelel min ségben és ésszer határid n belül, értékcsökkenés nélkül nem javítható ki, vagy nem kerül kijavításra. Ha az el írt módon történ kijavításra, illetve kicserélésre vonatkozó kötelezettségének a forgalmazó nem tud eleget tenni, a fogyasztó választása szerint a vételár arányos leszállítását igényelheti, a hibát a forgalmazó költségére maga kijavíttathatja, vagy elállhat a szerz dést l (a hibás áru visszaszolgáltatásával egyidej leg kérheti a nyugtán vagy számlán feltüntetett bruttó vételár visszatérítését). Jelentéktelen hiba miatt elállásnak nincs helye! Kérjük, hogy a hiba felfedezését követ legrövidebb id n belül szíveskedjen azt a szervizben vagy a forgalmazónál bejelenteni. A kijavítást vagy kicserélést - a dolog tulajdonságaira és a fogyasztó által elvárható rendeltetésére gyelemmel - megfelel határid n belül, a fogyasztó érdekeit kímélve kell elvégezni. Gyártó: Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL13YD, Egyesült Királyság Forgalmazó: Stanley Black & Decker Hungary Kft Budapest, Mészáros u. 58/B Fogyasztói jogvita esetén a fogyasztó a megyei (f városi) kereskedelmi és iparkamarák mellett m köd békéltet testület eljárását is kezdeményezheti! ÖNKÉNTES KÖTELEZETTSÉGVÁLLALÁS: 30 napos cseregarancia : Amennyiben egy DEWALT termék jelent s részét (motor, állórész, forgórész, elektronika) illet en a teljesítést l számított 3 munkanapon túl, de 30 naptári napon belül meghibásodást észlel, majd ezt követ en a szakszervizünk megállapítja, hogy a készülék meghibásodásának oka gyártási eredet, abban az esetben a hibás termék kijavítása helyett kérésére azt azonos típusú, hibátlan készülékre kicseréljük. 12 hónapos ingyenes átvizsgálás és szerviz: A teljesítést l számított 12 hónapon belül kérésére a szakszerviz a terméket térítésmentesen átvizsgálja. Önnek csak a karbantartáshoz felhasznált, a természetes elhasználódás, kopás vagy egyéb nem gyártási eredet hiba miatt kicserélt alkatrészek árát kell meg zetni, a munkát térítésmentesen elvégezzük. 16

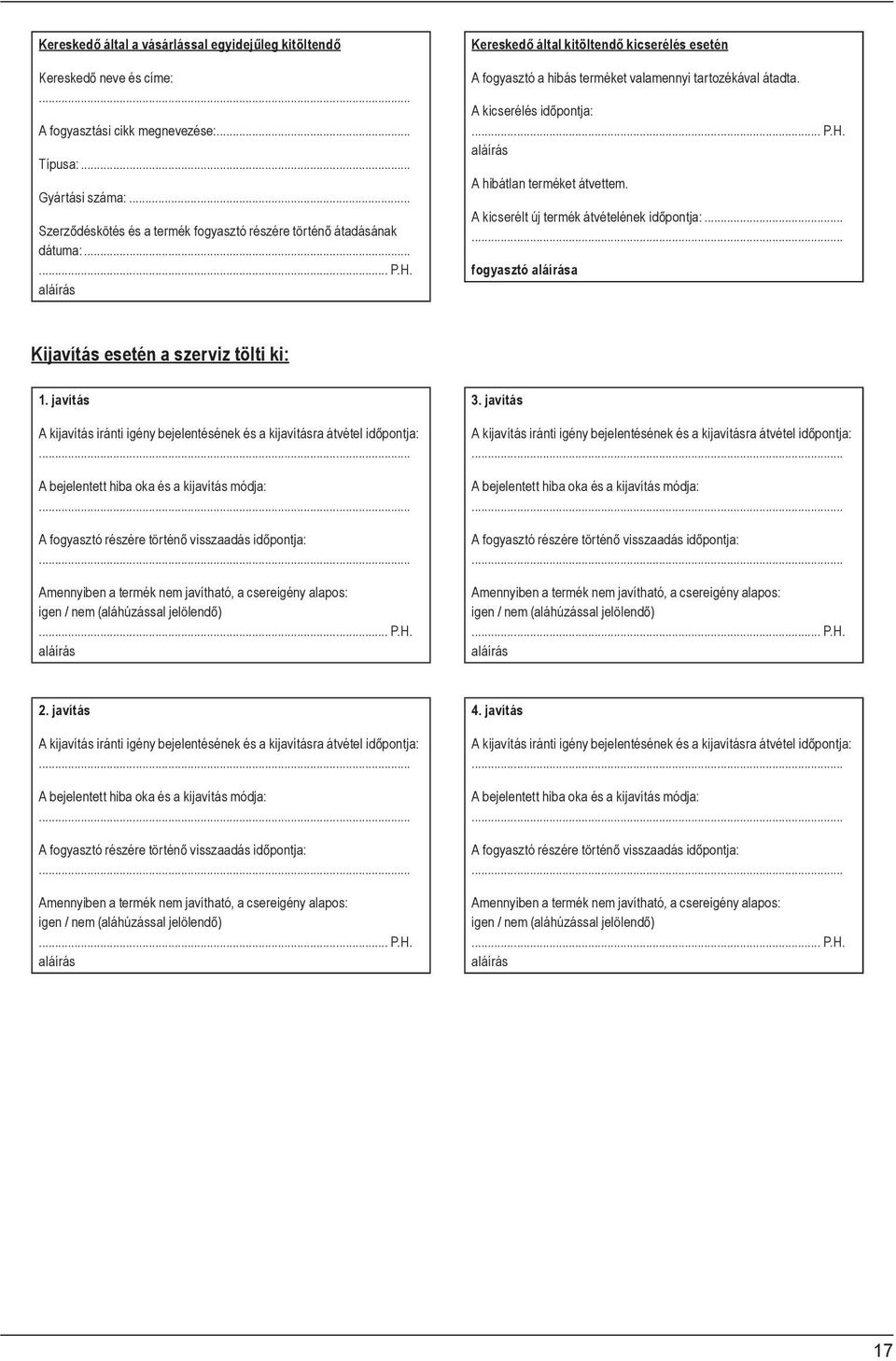

17 Keresked által a vásárlással egyidej leg kitöltend Keresked neve és címe: A fogyasztási cikk megnevezése:... Típusa:... Gyártási száma:... Szerz déskötés és a termék fogyasztó részére történ átadásának dátuma: P.H. aláírás Keresked által kitöltend kicserélés esetén A fogyasztó a hibás terméket valamennyi tartozékával átadta. A kicserélés id pontja:... P.H. aláírás A hibátlan terméket átvettem. A kicserélt új termék átvételének id pontja:... fogyasztó aláírása Kijavítás esetén a szerviz tölti ki: 1. javítás A kijavítás iránti igény bejelentésének és a kijavításra átvétel id pontja: A bejelentett hiba oka és a kijavítás módja: A fogyasztó részére történ visszaadás id pontja: Amennyiben a termék nem javítható, a csereigény alapos: igen / nem (aláhúzással jelölend )... P.H. aláírás 3. javítás A kijavítás iránti igény bejelentésének és a kijavításra átvétel id pontja: A bejelentett hiba oka és a kijavítás módja: A fogyasztó részére történ visszaadás id pontja: Amennyiben a termék nem javítható, a csereigény alapos: igen / nem (aláhúzással jelölend )... P.H. aláírás 2. javítás A kijavítás iránti igény bejelentésének és a kijavításra átvétel id pontja: A bejelentett hiba oka és a kijavítás módja: A fogyasztó részére történ visszaadás id pontja: Amennyiben a termék nem javítható, a csereigény alapos: igen / nem (aláhúzással jelölend )... P.H. aláírás 4. javítás A kijavítás iránti igény bejelentésének és a kijavításra átvétel id pontja: A bejelentett hiba oka és a kijavítás módja: A fogyasztó részére történ visszaadás id pontja: Amennyiben a termék nem javítható, a csereigény alapos: igen / nem (aláhúzással jelölend )... P.H. aláírás 17

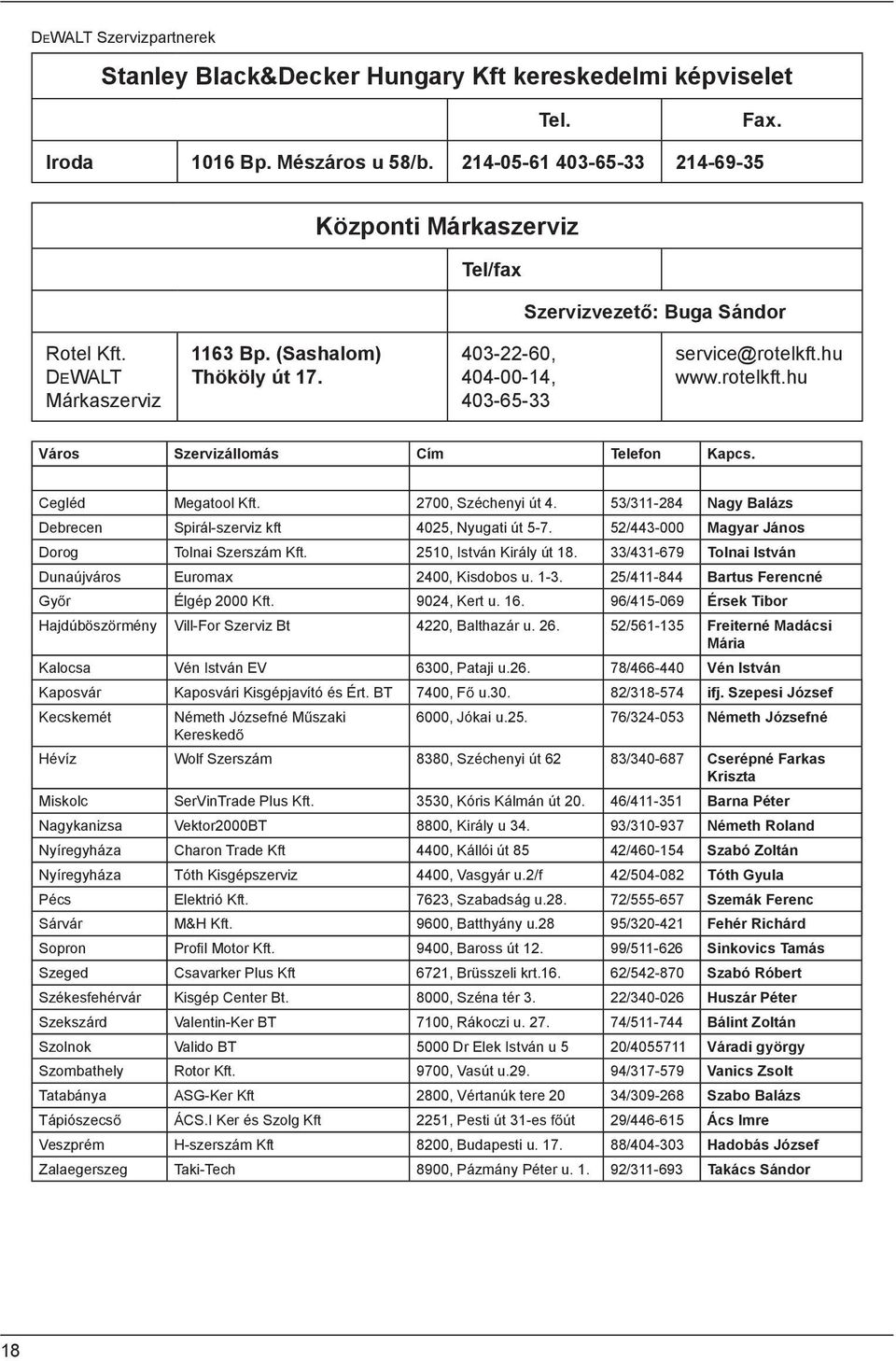

18 DEWALT Szervizpartnerek Stanley Black&Decker Hungary Kft kereskedelmi képviselet Tel. Fax. Iroda 1016 Bp. Mészáros u 58/b Központi Márkaszerviz Tel/fax Szervizvezet : Buga Sándor Rotel Kft. DEWALT Márkaszerviz 1163 Bp. (Sashalom) Thököly út , , service@rotelkft.hu Város Szervizállomás Cím Telefon Kapcs. Cegléd Megatool Kft. 2700, Széchenyi út 4. 53/ Nagy Balázs Debrecen Spirál-szerviz kft 4025, Nyugati út / Magyar János Dorog Tolnai Szerszám Kft. 2510, István Király út / Tolnai István Dunaújváros Euromax 2400, Kisdobos u / Bartus Ferencné Gy r Élgép 2000 Kft. 9024, Kert u / Érsek Tibor Hajdúböszörmény Vill-For Szerviz Bt 4220, Balthazár u / Freiterné Madácsi Mária Kalocsa Vén István EV 6300, Pataji u / Vén István Kaposvár Kaposvári Kisgépjavító és Ért. BT 7400, F u / ifj. Szepesi József Kecskemét Németh Józsefné M szaki 6000, Jókai u / Németh Józsefné Keresked Hévíz Wolf Szerszám 8380, Széchenyi út 62 83/ Cserépné Farkas Kriszta Miskolc SerVinTrade Plus Kft. 3530, Kóris Kálmán út / Barna Péter Nagykanizsa Vektor2000BT 8800, Király u / Németh Roland Nyíregyháza Charon Trade Kft 4400, Kállói út 85 42/ Szabó Zoltán Nyíregyháza Tóth Kisgépszerviz 4400, Vasgyár u.2/f 42/ Tóth Gyula Pécs Elektrió Kft. 7623, Szabadság u / Szemák Ferenc Sárvár M&H Kft. 9600, Batthyány u.28 95/ Fehér Richárd Sopron Pro l Motor Kft. 9400, Baross út / Sinkovics Tamás Szeged Csavarker Plus Kft 6721, Brüsszeli krt / Szabó Róbert Székesfehérvár Kisgép Center Bt. 8000, Széna tér 3. 22/ Huszár Péter Szekszárd Valentin-Ker BT 7100, Rákoczi u / Bálint Zoltán Szolnok Valido BT 5000 Dr Elek István u 5 20/ Váradi györgy Szombathely Rotor Kft. 9700, Vasút u / Vanics Zsolt Tatabánya ASG-Ker Kft 2800, Vértanúk tere 20 34/ Szabo Balázs Tápiószecs ÁCS.I Ker és Szolg Kft 2251, Pesti út 31-es f út 29/ Ács Imre Veszprém H-szerszám Kft 8200, Budapesti u / Hadobás József Zalaegerszeg Taki-Tech 8900, Pázmány Péter u / Takács Sándor 18

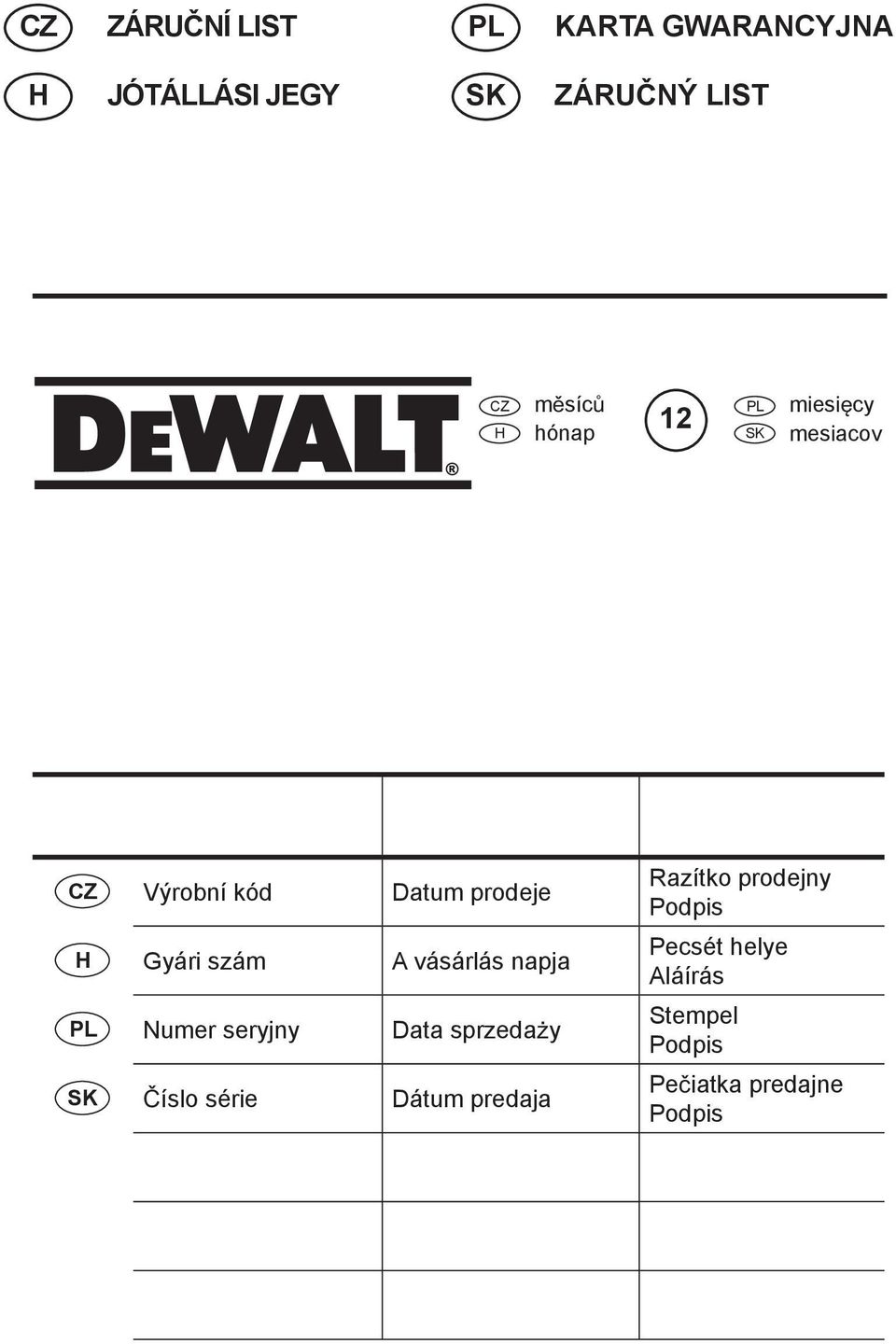

19 CZ ZÁRU NÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRU NÝ LIST CZ H m síc hónap 12 PL SK miesi cy mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzeda y SK íslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pe iatka predajne Podpis

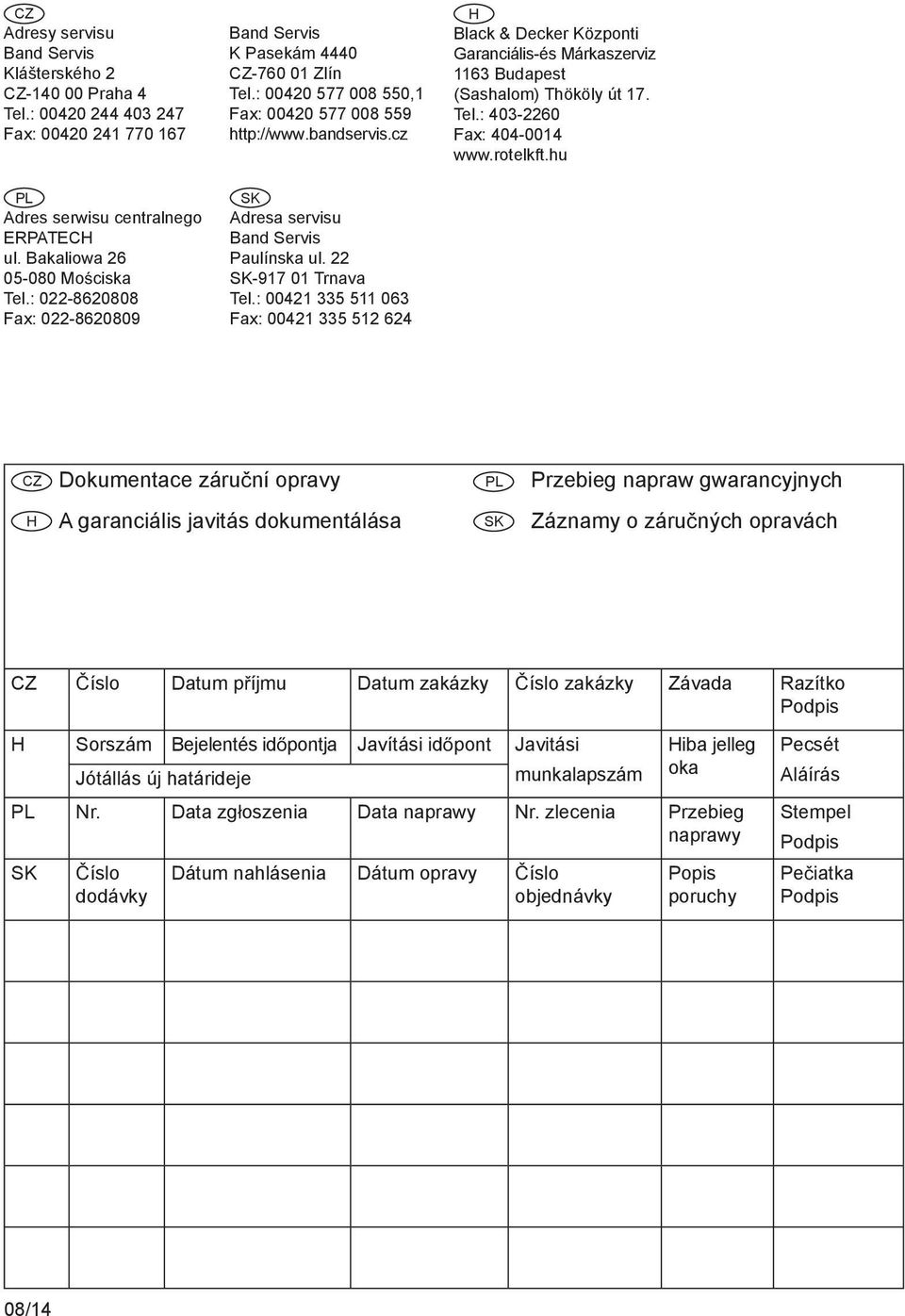

20 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Bakaliowa Mo ciska Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: CZ Dokumentace záru ní opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záru ných opravách CZ íslo Datum p íjmu Datum zakázky íslo zakázky Závada Razítko Podpis H Sorszám Bejelentés id pontja Javítási id pont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zg oszenia Data naprawy Nr. zlecenia Przebieg naprawy SK íslo dodávky Dátum nahlásenia Dátum opravy íslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pe iatka Podpis 08/14
