1 Színházi fényvetők általános leírása VILÁGÍTÁSTECHNIKA

2 A lámpaházak fejlődése Történet ELŐNYÖK HÁTRÁNYOK Acél lemez lámpaház 1890 óta Egyszerű előállítás- Alacsony - költség Jó hűtés - Jól zárható. Könnyű festeni, csendes, Ellenáll a magas hőmérsékletnek, Rossz hőelvezetés, Rozsdásodási problémák, Nehéz súly, Pattogó hang melegedésnél, lehűlésnél Könnyen horpad és törik Húzott alumínium lámpaház 1980 óta Magas minőségű előállítás Kiváló hőelvezetés, Könnyű súly, nagyon erős nem horpasztható, Nem rozsdásodik, Nincs pattogó hang melegedésnél, lehűlésnél. Ellenáll magas hőmérsékleteknek. Nehezen melegszik Költséges színterezés Drága előállítási költség. Műanyag lámpaház 2000 óta Alacsony előállítási költség Nem kell festeni. Nem rozsdásodik Elektromosan szigetel Nagyon rossz hőelvezetés Rövid fényforrás élettartam. Nem ellenálló a külső hőhatásoknak. Könnyen törik. Hosszú melegedés után törékennyé válik. 2

3 Miről ismerjük meg a professzionális fényvetőket? 1. A hő leadás meghosszabbítja a fényforrás élettartamát 2. Nem hallunk pattogó hangokat a fényvető felmelegedésénél illetve lehűlésénél 3. Az elektromos tálca teljesen kivehető. 4. Könnyű és gyors karbantarthatóság 5. Biztonságos mikrokapcsoló mely áramtalanít a fényvető kinyitásakor. 6. Könnyen egyensúlyozható bármilyen súllyal az elején. ( pl. színváltó) 7. Nem szűrődik ki sehol fény még a színtartó keretnél sem. 3

4 A húzott alumínium ház -A húzott alumínium kiváló mechanikai tartóssággal rendelkezik. -Magas hőelvezetési képesség az izzó élettartamát növeli % alumíniumból készül ami kizárja a fel és lehűléskori pattogást. - Erős, tartós még a könnyű súlya ellenére is. - Használható nedves vizes helyeken is. 4

5 A lámpa ház -Kiálló részek nélküli test. - Kopás és karcolás álló minőségi színterezés, tükröződés mentes felület. - Fekete belső részek, a fényvisszaverés elkerülés érdekében, így is garantálva a magas hőálló képességet. - Nagyon hosszú és effektív dupla hőelvezetés a kialakított levegő labirintus által, így kerülve el a fény kiszűrődését a fényvető tetején és hátulján. - Hűtés a húzott alumínium felülettel és légáramlással az erre kialakított nyílásokon melyek a fényvető hátsó részén képeznek tökéletes ventillációt. 5

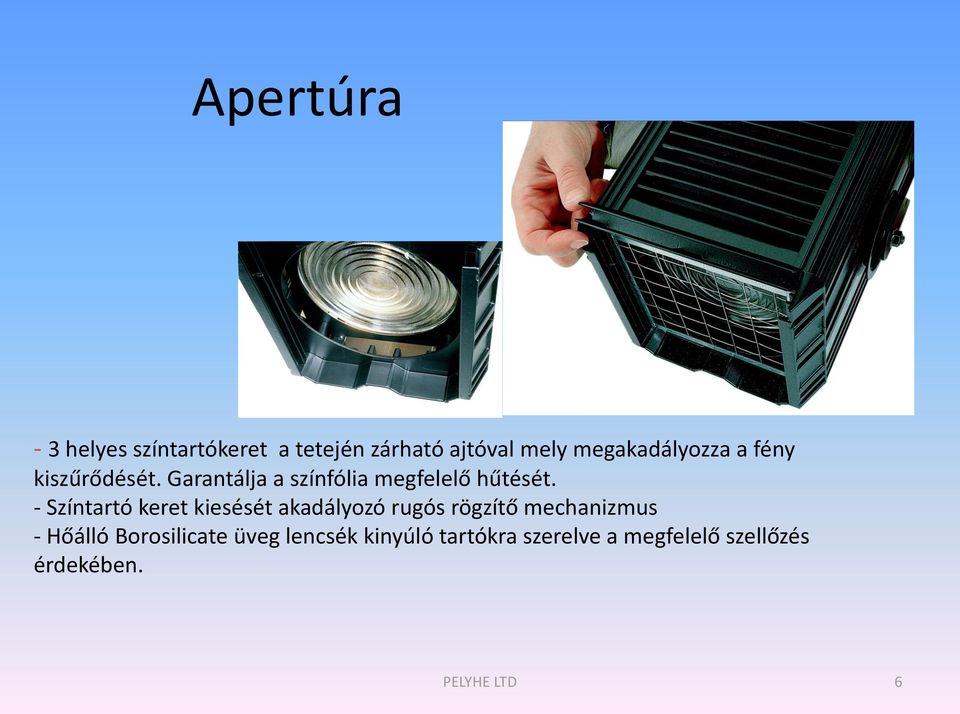

6 Apertúra - 3 helyes színtartókeret a tetején zárható ajtóval mely megakadályozza a fény kiszűrődését. Garantálja a színfólia megfelelő hűtését. - Színtartó keret kiesését akadályozó rugós rögzítő mechanizmus - Hőálló Borosilicate üveg lencsék kinyúló tartókra szerelve a megfelelő szellőzés érdekében. 6

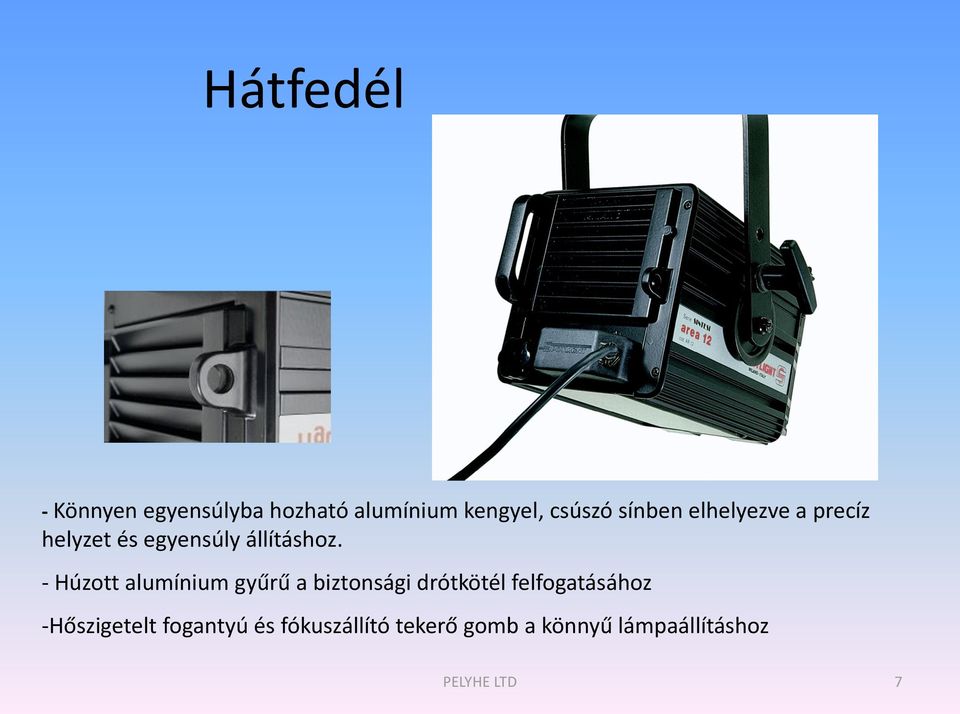

7 Hátfedél - Könnyen egyensúlyba hozható alumínium kengyel, csúszó sínben elhelyezve a precíz helyzet és egyensúly állításhoz. - Húzott alumínium gyűrű a biztonsági drótkötél felfogatásához -Hőszigetelt fogantyú és fókuszállító tekerő gomb a könnyű lámpaállításhoz 7

8 Gyors és biztonságos izzó csere - Exkluzív biztonsági rendszer az izzó eléréséhez: A ház nyitása esetén a tápfeszültséget kétpólusú mikrokapcsoló szakítja meg, ezáltal véd az áramütés ellen. - Kimagasló fényteljesítmény köszönhetően a nagyméretű elektro polírozott 99.99% visszaverő képességű szférikus tükörnek. 8

9 Teljesen kivehető elektromos tálca - Teljesen kivehető elektromos tálca a könnyű karbantartás végett! - Könnyű karbantartás,tisztítás az elektromos tálca kibillentésével. - Egy kézzel eszköz nélkül eltávolítható belsőrész. - Az elektromos tálca gyors cseréje akár előadás alatt is. 9

10 Nagyon finom és precíz fókuszállítás - A nagyméretű hátsó csavar segítségével pontosan és rázkódásmentesen állítható a lámpa nyílásszöge, ezt a nagypontosságú finom orsómenetnek köszönheti. -Még függőleges helyzetben sem állítódik el a fókusz magától, hála a különleges gondossággal tervezett és kiképzett orsó és szánmechanizmusnak. 10

11 Foglalat - Különböző izzó használata esetén gyors és könnyű izzószál pozicionálás szerszám nélkül. -Csúcsminőségű kerámia foglalatok. - A ventilátor nélküli kiváló csendes szellőzés biztosítja az izzó hosszú élettartamát - Kiváló hőszigetelésű csúcsminőségű alkatrészek. 11

12 Színházi fényvetők csoportosítása Plankonvex Fresnel Profil Deritők (horizont) Parabolatükrös Fejgép Robotok (intelligens) 12

13 Plankonvex-lencsés fényvető A színházvilágítás legalapvetőbb eszközei a gyűjtőlencsés, azaz a plánkonvex fényvetők melyek optikai rendszerével kvázi párhuzamosítani lehet a fényforrásból kilépő fénysugarakat, és kis térszögben a színpadra vetíteni. A lámpatesten belül helyezkedik el az optikai rendszer, mely egy gömb, vagy parabolatükörből, egy mozgatható sínre szerelt halogén izzóból és egy gömbszelet alakú( plánkonvex ) gyűjtőlencséből áll. Az izzó és a tükör tengely irányú mozgatásával lehet változtatni a gyűjtőlencsére érkező fénysugarak szögét, és így azt, hogy abból mekkora térszög alatt lépjenek ki. Az optika törvényszerűségeiből adódóan ez a fajta lámpatest egy esetben alkalmas éles kör vetítésére, ha az izzószál a parabolatükör fókuszpontjában, a gyűjtőlencse pedig a keletkezett képpel megegyező távolságban van. A fényforrás tükör és a lencse közti távolságának változtatásával, a kilépő fénynyaláb nyílásszögét általában, a tükör és a gyűjtőlencse gyújtópontjától, továbbá a kettő távolságától függően, között lehet szabályozni. 13

14 A plánkonvex-lencsésfényvetőt elsősorban akkor alkalmazzuk, amikor a színpad egy bizonyos részét vagy a még meglévő árnyékzónákat akarjuk kivilágítani. A színpadkép ez által szoborszerű jelleget ölt. Ezeket a fényvetőket gyakran a portálhídon, vagy a portál tornyokban és a prosceneum tornyokban alkalmazzuk. Határozott, de lágy szélű kört vetít. 14

15 Itt kell megemlíteni azt az optikai jelenséget is, amikor a vetített kép szélén a fókusztávolságtól függően vörös, vagy kék kör jelenik meg (korona jelenség). Ennek magyarázata, hogy mivel a hullámhossz függvényében változik az optikai sugárzás összetevőinek az anyagban megtett sebessége, ezért a lencsére érkező fény a színétől függően kicsit más szögben térül el, így az egyes hullámhosszoknak nem azonos az útja, vagyis az egy pontból induló fénysugarak nem pontosan ugyan oda érkeznek a lencserendszer után. Ezt kromatikus aberrációnak, vagy más néven korona jelenségnek hívják. 15

16 Ezt minden gyűjtőlencsénél tapasztalhatjuk, néha sajnos nagyon zavaró mértékben, főleg a későbbiekben tárgyalásra kerülő, különböző profil lámpáknál, és fejgépeknél. A jelenség kiküszöbölésére különböző megoldások születtek, a legegyszerűbb a kritikus rész kitakarása, vagy a lencse szélének valamilyen anyaggal történő bevonása, de alkalmazhatnak bonyolult lencserendszereket is. Az úgynevezett prizmás konvex lencsék is a koronajelenség enyhítésére születtek. Az ilyen típusú gyűjtőlencséket úgy alakítják ki, hogy a sík oldalukat diffúz felületté alakítják az öntés során, ezzel érve el, hogy a fénysugarak nem merőlegesen, hanem attól eltérő szögben érkeznek a lencsébe, így az azonos hullámhosszak is különböző utakat tesznek meg az üvegen belül. A gyűjtőlencse felületén előidézett diffúzió miatt azonban a fénynyaláb nyílásszögét, már nem lehet annyira lecsökkenteni, mint a plán konvex lencsénél, így ezekből, a lámpatestekből a vetített fény 7-65 alatt lép ki. A plánkonvex és a prizmás konvex lámpákat színházi gyakorlatban egyszerűbben csak PC lencsés fényvetőknek szokás nevezni. 16

17 Prizmakonvex / Pebblekonvex-lencsés fényvető ( Pc fényvető ) Ezeknek a fényvetőknek a tulajdonságai, és alkalmazási területei megegyeznek a Plánkonvex-lencsés fényvetőkkel. A korona-jelensége minimalizálására ennél a típusnál a lencse sík oldalát kissé felérdesítették. A Prizma-convex lencse kialakítás méhsejtszerű, a Pebbleconvex pedig lencsés szemcsézetű felület kiképzésre utal. A korona-jelenség teljesen megszűnik, ha enyhén diffúz fény alakul ki. Általában 7-65 közötti nyílás szögűek. 17

18 PRISM CONVEX - PC - FÉNYVETŐK ELŐNYEI ÉLES SZÉLŰ FÉNYKÖR HÁTRÁNYAI SZÉLES SZÓRÁSKÉP MÉG FÉNYTERELŐ LEMEZ HASZNÁLATA ESETÉN IS ERŐSEBB KONTRASZT A KÖRBEN. HOMOGÉN KÖR NAGY TARTOMÁNYBAN ZOOMMOLHATÓ 18

19 PC fényvető fényköre - EGYENLETES FÉNYELOSZLÁS - HATÁROZOTTABB KONTRASZT - NAGYON SZÓRT FÉNY, FONTOS A TAKARÓLEMEZ HASZNÁLATA - JÓL ZOOMMOLHATÓ 19

20 Gy 9,5 300w-500w-650w, Gx 9,5 650w-1000w-1200w, GY w, G w-1200w-2000w-2500w fényforrással gyártják. Stúdió és filmtechnikában használatosak G w és w fényvetők is. Ismertebb gyártók: ADB, Spotlight, Robert Juliat, Selecon, DTS, Griven,, LDR, Strand 20

21 Fresnel lencsés fényvető A hagyományos színházi lámpák számára kidolgoztak egy harmadik típusú optikát is. Ez az úgynevezett Fresnel lencse melyet úgy alakítottak ki, hogy a törőfelületet koncentrikus körökre vágják, és egymásba tolják. Így növelhető a lencse felülete anélkül, hogy a vastagsága és a súlya lényeges mértékben megnőne, ami nem egy utolsó szempont pl. egy dohányzóasztal méretű 5kW-os világító testnél. Ezáltal viszont a fénysugarak még szórtabb módon lépnek ki a lencséből, így a lencséből kilépő fénysugár szöge átlagosan7-65 között változtatható. A lencse lépcsőzöttsége miatt nem kívánatos fényszóródások lépnek fel, ezért fényterelő lemezek használata ajánlott. 21

22 Ezeknek a fényvetőknek a tulajdonságai, és alkalmazási területei is megegyeznek a Plánkonvex-lencsés fényvetőjével. A korona jelenséget azonban itt másképpen lehet kiküszöbölni: a konvex oldal koncentrikusan lett kimaratva. Ezáltal egy rendkívül diffúz fény alakul ki. A korona jelenség teljes egészében megszűnik, ha a lencse belső oldalát érdesítve hagyjuk meg. Az ilyen lencsetípusú fényvetőket főleg olyan helyeken használják, ahol a színpadot egyenletesen, homogén fénnyel kell megvilágítani nagy felületen. A vetített fénykör a PC fényvetőkhöz hasonló, de a fénykör széle lágyabb, elmosódottabb. A fent említett világítótestek közül a Plánkonvex lencséssel lehet a legegyenletesebb megvilágítást létrehozni, míg a Fresnel fényvetővel vetített fénykörnél mérhetők a legnagyobb megvilágításbeli eltérések egységnyi távolságok között. 22

23 A lámpatest kialakítása mindhárom optika esetén azonos, melyek tervezésekor a legnagyobb feladatot mindig a keletkezett hőmennyiség jelenti, melynek elvezetését általában hűtőbordákkal oldják meg. A fényvetőket úgy alakítják ki, hogy az izzó fénymagjához méretezik a tükröt, az elérni kívánt nyílás szöghöz a gyűjtőlencse méretét, a lencsével elérhető nyílásszög pedig meghatározza a lámpatest hosszát. 23

24 Az izzó hőtermelése miatt fellép egy komoly probléma, melyet a konstrukció kialakításakor figyelembe kell venni. Ez a lencse és az azt tartó fémkeret eltérő hőtágulásából adódik, mivel az üveg, amorf szerkezete miatt lassabban tágul hő hatására, mint a kristályos fém. A lámpa begyújtásakor ez nem okoz problémát, hiszen a fém gyorsabban kitágul, de kikapcsolás után is hamarabb visszanyeri az alakját, mint a lomhább üveg, így a keretet úgy kell kialakítani a lencse körül, hogy abban kicsit tudjon mozogni a lencse, így a lehűlés során nem fogja megrepeszteni, vagy összeroppantani azt. A fényvető házat konvekciós, a természetes felszálló hőáramlást kihasználó hűtéssel alakítják ki. Ezeknek a fényvetőknek további tartozékai még a színkeretek, melyekbe a különböző színű fóliák helyezhetők, és a fényterelő lemezek, melyek segítségével kitakarható a fény nyalábnak az a része, ami esetleg zavaró - a nézők közé világít, vagy amire nincsen szükség. 24

25 Fresnel fényvetők ELŐNYÖK SZÉPEN ELMOSOTT KÖRSZÉLEK EGYSZERŰEN HASZNÁLHATÓ NAGY SZÁMBAN EGYENLETES FÉNYELOSZLÁS NAGY FELÜLETEN KOMPAKT MÉRETEK. HÁTRÁNYOK LIMITÁLT ZOOM LEHETŐSÉG KONCENTRÁLT FÉNYMAG SZÉLES SZÓRÁSKÉP MÉG FÉNYTERELŐ LEMEZ HASZNÁLATA ESETÉN IS KÉPZETTSÉG NÉLKÜL IS HASZNÁLHATÓ 25

26 FRESNEL fény - Kemény középponti fénymag. - Mosott szélű kör - Nagyon széles fénykör, fontos a takarólemez használata -Limitált Zoom lehetőség. 26

27 Gy 9,5 300w-500w-650w, Gx 9,5 650w-1000w-1200w, GY w, G w-1200w-2000w-2500w fényforrással gyártják. Stúdió és filmtechnikában használatosak G w és w fényvetők is. Ismertebb gyártók: ADB, Spotlight, Robert Juliat, Selecon, DTS, Griven,, LDR, Strand 27

28 FÉMHALOGÉN STUDIO FRESNEL - Fresnel FÉMHALOGÉN,575W 1200W 2500W W MSR FÉMHALOGÉN IZZÓS KIVITELBEN - Magnetikus gyújtós - Kezelőharangos fókuszállítás - Standard kézi állítású manuális kengyel - Forgatható terelőlemezzel és biztonsági hálóval 28

29 Daylight fresnel fényvetők Felépítésben egy Fresnel fényvető, ahol a fényforrás kisüléses fémhalogén izzó. Ezért előtét egység szükséges hozzá. Gyártók: Arri, DeSisti, Spotlight, Strand 29

30 30

31 Profil (Zoom-) fényvetők Az úgynevezett profil fényvetők felhasználási lehetőségei igen széles skálán mozognak. Tárgyak, személyek kiemelésére, különböző ábrák vetítésére egyaránt alkalmasak, köszönhetően a bonyolultabb optikai rendszernek és a különböző kiegészítőknek - a fény útjába helyezhető eszközöknek. Léteznek belőlük fix és zoom optikás profil lámpák. Míg az előbbiek készülnek egy vagy több gyűjtőlencsés kivitelben, és csak a vetített kör élessége változtatható, az utóbbiakban már legalább két, tükröződést csökkentő bevonattal ellátott gyűjtőlencse található, melyek közül legalább az egyik függetlenül mozgatható a másiktól, ezzel változtatva a kör átmérőjét. Ezeket A profil fényvetőket alapvetően kétféle optikai kialakítással gyártják. 31

32 ELLIPSOID A PROFIL FÉNYVETŐK OPTICAI - MAGAS HATÁSFOK- - MAGAS PRECIZITÁS A PROFILFÉNYVETŐK OPTIKAI KÜLÖNBSÉGEI 32

33 Kondenzor optikás profil fényvetők Az egyik megoldás, ha az izzó foglalata egy mozgatható sínen van, aminek a eltolásával a fényforrást pontosan a mögötte elhelyezkedő alumínium lemezből fémnyomással készített, vagy fémgőzölt üvegből készült szférikus gömbszelet, vagy parabola tükör fókuszpontjába lehet pozícionálni. A tükörről visszaverődő fénysugarak egy aszférikus és szférikus,kondenzor gyűjtőlencsén haladnak keresztül, ezzel állítva be a vetített kör élességét, majd ezek után kerülnek az optikai kapurendszerbe ahol a fénycsóvát alakító eszközök, mint például az írisz, a gobó és a kések helyezkednek el, és a sugárzási szöget beállító vetítőlencsén (lencséken, zoom ) át távoznak a megvilágítás irányában. A gömbtükör és a kondenzor lencsék hatására a vetített fénykör minősége, telítettsége rendkívül egyenletes. 33

34 A legtöbb profillámpába már beépítenek egy igen hasznos mechanikai eszközt - a késrendszert. Ez általában négy rozsdamentes acélból készült, tükröződést csökkentő bevonattal ellátott, két síkban mozgatható késből, és a mozgásukat segítő, illetve pozíciójukat rögzítő rugós mechanikájú szerkezetből áll. Ennek az eszköznek akkor van igazán nagy jelentősége, amikor pl. a díszletből, ki kell emelni egy festményt. Ilyenkor egyszerűen a fény útjába tolják a késeket, így kitakarják a fénykörnek azokat a részeit, amelyekre nincsen szükség. Ezek után következik a 360 -ban elforgatható lencseház, amiben az igen gondos kidolgozású gyűjtőlencsék találhatók, melyeknek fényforrástól való távolságuk különkülön változtatható, ezzel határozva meg a vetített kör élességét, és nagyságát 34

35 Az írisz egy olyan mechanikus berendezés, mely a vetített kör átmérőjének szűkítésére szolgál, anélkül, hogy a lencsék beállításán változtatni kellene. IRISZ GOBO A gobó tartó egy, acélból, vagy alumínium ötvözetből készült fényvető alkatrész, mely a szintén fémből kimart kör alakú ábrákat befogja és ennek segítségével a megfelelő helyzetben a fény útjába tartja. A gobók készülhetnek fémgőzölt üvegből is, de ebben az esetben sokkal precízebb tervezésre van szükség a tartókeret tervezésekor a már említett hőtágulási különbségek miatt. 35

36 SPECIAL SERVICES - Keystone Single plane uncorrected Single plane corrected Uncorrected Artwork Corrected Artwork 36

37 SPECIAL SERVICES - Keystone Double plane uncorrected Double plane corrected Uncorrected Artwork Corrected Artwork 37

38 Ellipszoidtükrös fényvetők Abban tér el ez a fajta kialakítás, hogy az izzót egy, az előző kialakításban szereplőnél jóval nagyobb ellipszoid tükör fókuszpontjába helyezik el, majd a fénynyalábot alakító mechanikus eszközök következnek, melyek az ellipszoid tükör másik fókuszpontján belül helyezkednek el, és végül a fókusztávolság változtatásához a két vetítőlencse együttesen, egymáshoz mért távolságát megtartva egy sínrendszeren mozog. A két, teflonkeretbe foglalt lencse egymáshoz viszonyított helyzete változatlan marad, csak az izzótól való távolságuk lesz más. Zoom lámpa esetén az egyik lencse itt is függetlenül mozgatható a másiktól. Két egymással szemben elmozdítható lencse teszi lehetővé a felhasználó számára, hogy változtassa a fénykévét és a kéve nagyságát. Fényvágókésekkel, íriszblendével és gobo tartóval is fel vannak szerelve, annak érdekében, hogy vetületi jelenségeket is létre lehessen hozni. 38

39 Kondenzor optikás fényvető peak és flat izzóbeállítással Fénymag jelenség-(hot spot) Az ellipszoidtükrös profil fényvetőknél a fényforrás állításával, egy adott fix fényvetési szög mellett, változtatni lehet a fényvető fénykörének fényerőeloszlását. Így az is elérhető, hogy a fényvető fényköre a tengelyben sokkal magasabb fényerősséget produkáljon (Peak field csúcsos), mint a széleken A fénymag jelenség, minimalizálható a fényforrás állításával (Flat field- lapos), amikor közel egyenletes fényerőeloszlás jön létre. Kétszeres fényerősség különbséget egy fénykörön belül a szem gyakorlatilag nem, vagy csak alig érzékeli, ezért ennél a beállításnál a fénykör fényeloszlását egyenletesnek látjuk. 39

40 A profillámpák 5, 10, 19, 26, 36, os, a profil zoom fényvetőket 7-17, 15-32, os optikával gyártják. Minél közelebb helyezik el a fényvetőt a színpadhoz, vagy a megvilágítandó felülethez, tanácsos annál nagyobb nyílásszögű optikát alkalmazni Természetesen minél nagyobb a nyílásszög, annál kisebb az adott távolságban mért megvilágítás átlagértéke. Megemlíteném, hogy a profil fényvetőket nem csak éles kör vetítésére használják, hanem alkalmanként mosott fénykört is előállítanak vele, közel ugyanolyan minőségben, mint a PC lámpáknál, de ha több profil fényvetővel vetítenek mosott köröket, akkor az azok közötti átmenet sokkal kevésbé lesz homogén, mintha ezt PC fényvetőkkel tennénk meg, mivel pontosan ugyanolyanra nehéz beállítani az egyes profillámpákat. A hidakban és galériákban tárgyak megvilágítására illetve a jelentek felépítésére használják. A szokásos követők alternatívájaként használhatók, ha felszerelik őket Black-outtal, íriszblendével, forgócsappal, kézi dimmer egységgel és színváltóval, 40

41 Profil fényvetők - TELJESEN ZÁRT PRECÍZ ÉS ÉLES FÉNYKÖR - ÁBRA VETÍTÉS (Gobók) - VETÍTETT FÉNYKÖR ALAKJA KÉSEKKEL VÁLTOZTATHATÓ - PONTOS FÓKUSZ ÁLLÍTÁS - PONTOS ZOOM ÁLLÍTÁS 41

42 PROFILE SPOT FÉNY ÉLES KÖR KISZŰRÖDŐ FÉNY NÉLKÜL BÁRMILYEN HELYZETBŐL ZOOMMOLHATUNK EGY PONTRA. 42

43 PROFILE SPOT FÉNYSHUTTER ROUND BEAM SQUARE BEAM TRIANGULAR BEAM 43

44 44

45 A lámpatesteket Gy 9,5-es fejeléssel 300W, 500W és 650W-os, Gx 9,5-ös fejjel 650W, 1000W, és 1200W-os, Gy 16-os fejjel 2000W-os, G22-es fejjel pedig 1000W, 1200W, 2000W és 2500W-os, továbbá HPL 575W-os és 750W-os, 2900K -3400K színhőmérsékletű halogén izzókhoz gyártják. Ismertebb gyártók: Niethamer, ADB, ETC, Spotlight, Robert Juliat, Selecon Griven,, LDR, Strand 45

46 Profil zoom fényvetők átlagos megvilágítási értékei 46

47 Hidegtükrös profil fényvető 47

48 Daylight profil zoom fényvetők 48

49 EVOLUTION PROFILE FÉNYVETŐK - EVOLUTION CSALÁD fém halogén és halogén fényforráshoz - MAGAS MINŐSÉGŰ DUPLA OPTIKAI KONDENZOROS ZOOM PROFIL FÉNYVETŐ - With 5 borosilicate lencse, hogy tökéletesen telített legyen a fénykör - speciális csuklós kengyel a könnyű egyensúly állításhoz 49

50 Könnyű állíthatóság 50

51 Szétválasztható lámpaház és optikai rendszer - Cserélhető lencseház különböző nyílásszögekhez - Magas hő bírású fókusz állító gombok a finom állításhoz 51

52 Fém halogén verzió, beépített mechanikus dimmerrel - Integrált DMX vezérlésű dimmer a fém halogén fényforrás fényerejének szabályzására. - Nagyon finom állítási lehetősén alacsony fényerőnél is 52

53 Gyors és könnyű karbantartás 53

54 GOBO tartó - Könnyen kezelhető alumínium tolóajtók a lencsék tisztításához. A Gobo tartó nyílás könnyen kezelhető alumínium tolóajtóval van fedve, hogy megakadályozza a fény kiszűrődését. 54

55 Kések ban elfordítható késrendszer progresszív lezáró szisztémával - 1mm vastag speciálisan hő kezelt ultra keményt acélkések - A súrlódásmentesített alaptálcáról kivehető kések. A kések egy oxidálódás és súrlódásmentesített speciálisan színterezett, nagy hő elvezető képességű tartószerkezetben vannak elhelyezve mely nagy tartósságot és hosszú élettartamot biztosít 55

56 ARC Moduláris motorizált egységek Speciálisan a színházi piacon vannak hagyományos, motorizált mozgókengyelek (yoke) is. Ezeknél a szerkezeteknél a gyártók általában különösen nagy hangsúlyt fektetnek a csendes mozgathatóságra. Éppen ezért ezeket főleg ott használják, ahol a mellékzajoknak rendkívül halknak kell lenniük. Vannak olyan megoldások is, melyek a mozgókengyelen kívül motoros fókusz és zoom beállítást, és színváltást is lehetővé tesznek. E berendezések hátránya az, hogy viszonylag lassan mozgathatók és drágák is. Főleg nehezen hozzáférhető helyeken jelenthetnek nagy segítséget. Elvileg ezzel a szerkezettel majdnem minden fényvetőt motorizálni lehet. 56

57 ARC MODULAR MOTORISED YOKES - Általában től 5000 w-os fényvetőkhöz vagy / és video kamerákhoz vetítőkhöz. - Zárt ház külső kábelek vagy kezelőszervek nincsenek. - 2 nagyteljesítményű szervo CC-Motor, sebesség és pozíció vezérléssel magas precizitással (16bit) a horizontális és vízszintes irányú mozgáshoz - 1 szervo CC-Motor mely az eszköz fókuszállítását végzi - Microchip-es digitalis vezérlés a DXM512/1990 protocol alapján - DMX kimenet további DMX-es eszközökhöz (Pld. színváltó. Mechanikus dimmer, ) - Opcionális csak horizontális és vertikális ( Pan/Tilt ) mozgás - Opcionális RS232 vezérlés video paramétereknek ha Video projektor- hoz használjuk. - A mechanikus átviteli rendszer végtelenített csavarok által, garantálja a sima és finom függőleges és vízszintes mozgást, mely elengedhetetlen az élő produkciókban a színpadon. - Minden motor biztonsági kuplung rendszerrel van ellátva, hogy megvédje a fényvetőt a véletlen ütésektől illetve lehetővé tegye a kézi állítást. - Pan (horizontális) mozgás 360 felül, nincsenek sötét zónák - Tilt (vertikális ) mozgás kisseb mint 110, hogy megelőzze az fényforrás károsodását a rossz pozíció miatt. - Leggyorsabb horizontális mozgás kb. 15 mp. - Leggyorsabb vertikális forgás kb. 7 sec. - A különösen nagy felbontású 16 bit-es fókusz állító motor garantálja, hogy a nagy távolságban (30m) levő színpadon is +/- 1 cm-es lépésekben lehessen állítani a nyílásszöget. - Reszetmentes paraméter rögzítés még áramszünet esetén is. Ezáltal az eszköz beállításai mindig visszaállnak utolsó mentett pozícióba amikor ismét helyre áll az áramellátás.. A fényforrás cseréje esetén, ha kikapcsolt állapotban kézzel forgatjuk el az eszközt, visszakapcsoláskor az visszaáll az eredeti pozíciójába. 57

58 Derítő lámpatestek A színházak alapfelszereléséhez tartoznak a rivaldák és horizont lámpák. Ezek halogén R7s fejelésű, 300W, 500W, 1000W és 1250W-os, K színhőmérsékletű vonalizzóval működő derítő lámpák, melyeket a színpad egy adott területének egyenletes, homogén megvilágítására használnak. A tükör, mely előtt az izzó elhelyezkedik golyózott alumínium lemezekből készül, de míg a rivaldáknál szimmetrikusra, addig a horizont lámpáknál aszimmetrikusra van kiképezve, természetesen az izzószálat itt is a tükör fókuszpontjába pozícionálják. A rivaldákat, ahogy nevükből is következik, a színpad elejére helyezik, és velük szemből hoznak létre egyenletes megvilágítási szintet. Általában négyesével szerelve használják őket. A horizont lámpákat akkor alkalmazzák, ha az egyenletes megvilágítást a színpad hátulsó felében-harmadában kell, pl. a díszlet vagy háttér megvilágításakor, létrehozni. 58

59 Rivalda- szuffita és horizont lámpák A rivaldák általában halogén vonalizzóval felszerelt szimmetrikus tükrű sugárzók, amelyet a színpad egyenletes kivilágításához használnak (alapvilágítás). Általában négy darabból álló csoportosításban használják őket, így jön létre a rivaldafény. Sárga, kék és piros üvegszínnel plusz fehér is használatosak.. 59

60 Ha speciálisan a hátsó színpadképet szeretnénk megvilágítani, akkor aszimmetrikus tükrű, ún. horizont lámpákat alkalmazunk. Ezek a kilépő fényt közvetlenül a megfelelő vetítő falra, operafóliára vagy horizontra irányítják 60

61 Aszimmetrikus derítő Derítő Cyclorama Aszimmetrikus derítés a színpadi horizont felé 625W-tól1250W-os izzókhoz Erős egyenletes homogén fény 61

62 A felső két grafikon egy 1000W-os rivalda, az alsó kettő pedig egy 1000W-os horizont lámpa fényerősség eloszlását mutatja meg horizontális és vertikális irányban. A jobb oldali ábrák a fényforrástól mért távolság, a bal oldali, pedig a fényforrástól mért szög mértékében, 5m távolságban. Könnyen megkülönböztethető egymástól a két lámpatípus, hiszen míg a szimmetrikus tükörrel rendelkező rivalda fényeloszlási görbéi szimmetrikusak a 0 pontban állított tengelyre, addig az aszimmetrikus fényvető grafikonjáról jól látszik, hogy vertikális irányban, nem az izzó síkjában, hanem attól olyan távolságban éri el az általa létrehozott megvilágítás értékének a maximumát. Szintén a tükör kiképzésének köszönhető az is, hogy a forgásszimmetrikus derítő görbéje vertikális irányban nem pontosan 0 -nál, hanem attól 1-2 -kal arrébb éri el a maximumát, ugyanis ott maga az izzó van, ami kitakarja a visszaverődő fénysugarak egy részét. A legtöbb gyártó, mely lámpatesteit színházi alkalmazásra szánja, ezekhez is készít színkeretet és terelő lemezt, ami igen hasznos - mivel ennél a világítótestnél az a cél, hogy minél szórtabb fény lépjen ki a lámpatestből, így gyakran előfordul, hogy a fénysugarak azon részét, melyek már pl. a függönyre, illetve az oldalfalakra érkeznek, ki kell takarni. Általánosan R7s foglalatú, 300w-500w-1000w-1250w fényforrással használják. Ismertebb gyártók: ADB, Spotlight, Griven, LDR,Selecon 62

63 Aszimmetrikus deritő távolsága egy megvilágított területtől 63

64 Új eszközök a horizont világítás terén HTI, 150w, HSD 250w, MSR w, MHD 1800w, HMI 2500w Gyártók: Clay Paky, Griven, Space Cannon 64

65 65

66 Parabola fényvető Jellemző rájuk az egyszerű felépítés és a magas optikai hatásfok, hiszen itt teljes egészében lemondtak a lencsetechnikáról. A fényforrás egy parabola tükör fókuszában található, így a visszavert fény viszonylag párhuzamosan hagyja el a tükröt. Ezt a hatást még fokozhatjuk is: ehhez a gömbölyű végen tükrös világító eszközöket alkalmazunk, amelyek a világítótestből divergensen kilépő fényt visszaverik a tükörre, ami azt megint beirányítja. A szórt fény további minimalizálása érdekében körblendéket alkalmazunk, amelyek nem engedik kilépni a maradék divergens fényt. Ezt a rendkívül párhuzamosan kilépő fényt többek között pontfényként használják. Ezeket az alacsony feszültségű fényvetőket gyakran csoportokba rendezik, úgy, hogy egy fényfüggöny jöjjön létre; Általánosan E 40 foglalatú 24v/500w felültükrös, és kábelbekötéses 24v/1000w felültükrös fényforrással Ismertebb gyártók: ADB, Spotlight, Pani, Reiche &Vogel 66

67 Speciális változat: 67

68 PAR fényvető Egy PAR izzóból, annak foglalatából és az azt körülvevő henger alakú fém lámpatestből áll, amit hosszú és rövid kivitelben is gyártanak, de méretét mindig az izzó méretei határozzák meg. A gyártók PAR16-os, PAR36-os, PAR46-os, PAR56-os és PAR64-es, általában 3200 K színhőmérsékletű izzókat állítanak elő. Színházi gyakorlatban a PAR56-os, de még inkább a PAR64-es fényforrások a legelterjedtebbek, melyeket különböző kialakítású lencsékkel gyártanak, a kis kisugárzási szögű CP60-as tiszta üveg kónuszútól kezdve, az extra szélesen sugárzó CP95-esig. Megjegyezném, hogy ezt a fajta izzót már csak a rövid lámpatestben érdemes működteti, különben a kilépő fény nagy hányada elvész, vagyis jelentősen romlik az optikai hatásfoka, továbbá a bura kialakítása is értelmét veszti. A lencse kialakításától függ a színházi alkalmazásuk is. A szűken sugárzó CP60-as és CP61-es izzót főleg a PC lámpák, míg a szélesen sugárzó CP62-est és CP95-est a Fresnel lencsés fényvetők helyettesítésére használják. Színkeretet ehhez a lámpatípushoz is gyártanak, és beszerezhető hozzá terelő lemez is. Könnyű súlya miatt nagyon alkalmas színpadi effekt fényvetőnek, utca világításhoz, vagy gégen fénynek. Használják 2, 4, 6, db.-os csoportosításban is. 68

69 A PAR 64 és a CP izzó egyetlen berendezés! A PAR 64 a tized-colban megadott méretet jelenti. A PAR család tagjai a PAR 16, PAR 36, PAR 46, PAR 56 és PAR 64. A CP kód a PAR-fényvető testben lévő izzóról közöl információkat (Pl. CP-60 kisugárzási szög szűk tiszta üveggel; CP-61 közepes matt üveggel és CP-62 széles bordázott üveggel). Sok világítástervező előszeretettel alkalmazza a CP 95 extra széles sugárzású fényforrást is. Fontosabb gyártók: THOMAS, DTS 69

70 Új rokonuk a Source Four PAR mely HPL 575 fényforrással és négy cserélhető lencsével ( CP 60, 61, 62, és víztiszta), teljes mértékben azonos fényhatást produkál.. A PAR NEL továbbfejlesztett fókuszálható változat, melynek lencséje két párhuzamos, egyedi mintázattal rendelkező és egymáshoz képest elforduló üveglemez. A különlegesen tervezett mintázatnak köszönhetően a fényvető e lemezek elfordításával fókuszálható. 70

71 71

72 A fejgép ÁLLVÁNYON HASZNÁLHATÓ HALOGÉN ÉS FÉMHALOGÉN VERZIÓK MAGNETIKUS GYÚJTÓ ÍRISZ, SZÍNVÁLTÓ DIMMER 72

73 Követő fényvetők (fejgépek) A követő fényvetők a lencserendszer és az általános tartozékok tekintetében ugyanúgy lettek kialakítva, mint pl. a profil-fényvetők. További kibővített mechanikus konstrukciós berendezéseket tartalmaznak, amelyek a követő optimális vezetését szolgálják (súlyponti kiegyenlítő, fogantyúk, színváltó stb.). Ezek kizárólag tárgyak, illetve személyek követésére szolgálnak. 73

74 Fejgépek Ha egy profil fényvetőt kiegészítenek egyéb mechanikus eszközökkel, black-outtal, színváltóval, kézi dimmer egységgel, forgó csappal stb. akkor követő fényvetőhöz, úgynevezett fejgéphez jutunk A fejgépet, mint az a nevéből is látszik személyek, vagy tárgyak színpadon való mozgásának lekövetésére használják. Alkalmazhatják őket Gx9,5 1000W- 1250W-os, Gy W-2500W-os halogén, vagy HMI W-os, és HSR 575W-1200W-os fémhalogén fényforrással. Ez utóbbiaknak a színhőmérséklete jóval magasabb, 5900 K-7200 K. Ezek fénye, már a hideg fehér színhőmérsékleti osztályba esik. A nagy teljesítményű izzók itt is hatalmas mennyiségű hőt termelnek, melynek elvezetésére az eddigieknél sokkal nagyobb szükség van, nem csak a lámpatest és az optika, hanem a kezelő érdekében is, aki gyakran egész előadás alatt a fejgép mellett áll. A legtöbb jó minőségű, 575W-nál nagyobb fényforrással működő fejgépnél, a megfelelő hűtőbordák és lamellák kialakításán túl, már egy vagy két ventillátort is alkalmaznak. Ez azonban azt eredményezi, hogy úgymond zajosak lesznek a lámpák - ami, ha a nézők hallótávolságán belül esik - akár zavaró is lehet egy-egy jelenetnél. A technika előrehaladásával, egyre jobb kialakítású ventillátorok kifejlesztésével a zaj egyre kevésbé jellemző. Általában alacsonyzajú és fordulatú hengerkerekes tangenciális, vagy radiális ventillátorokat alkalmaznak. A fényforrás itt is olyan foglalatban helyezkedik el, melyet a mögötte elhelyezett polírozott alumínium, ellipszis tükör fókuszpontjába lehet pozícionálni. Természetesen az igazán minőségi követő fényvetők optikai rendszere a profil fényvetőkénél jóval összetettebb 74

75 Az izzót egy aszférikus gyűjtőlencse követi, melyet, már nem gömbből, hanem egy parabolából lehet képezni. Ezen áthaladva a fénysugarak egy szférikus közvetítő lencsébe lépnek be, majd a vetített képet módosító berendezések, kések, írisz, következnek. Ezeken túljutva érkeznek a zoom lencsékre, majd a vetítő lencsén, vagy lencséken keresztül a megvilágítandó felületre. A fejgépek lencserendszerének kialakítása gyártótól és típustól függően eltér, mind a lencsék kialakítását, mind méretüket és számukat tekintve. A lencserendszer szórásszöge 3-40 között változó lehet 75

76 Mivel ezt a lámpatestfajtát mozgó tárgyak, emberek megvilágítására használják, nagyon fontos, hogy statikailag jó kialakítású legyen, az egyébként jelentős méretekkel rendelkező test, ami esetenként 1,5-2m hosszú is lehet, és a különböző alkatrészekkel való munkát, továbbá magának a testnek a mozgatását megkönnyítse. Ennek céljából a fejgépeket állványra szerelik, melyre egy forgatható csapot rögzítenek, ezzel oldva meg a horizontális mozgatást. Mivel ezeket a lámpatesteket a színpadi játéktértől a lehető legmesszebb, a világosító vagy vetítő szobába, vagy a 2. nézőtéri hídra szokták telepíteni, így azoknak nem kell vertikálisan nagy mozgást végezniük az egész színpad bejárásához sem. Ezért nincs kialakítva külön mozgató egység, csak a tartókeret, amivel a lámpa a csaphoz is rögzítve van, kilazításával, a fényvetőt be lehet állítani a megfelelő pozícióba, majd ott ismét rögzíteni. A gép kezelését különböző oldalkarok könnyítik meg. 76

77 Meg kell említeni a fejgépek egy külön csoportját, az úgynevezett gégen fejgépeket, melyeket, ahogy nevükből is következtetni lehet, a színpad belsejéből, a hátsó karzatról kezelik, és hátsó követő fényként használják. Ezek, felhasználási területük miatt kisebbek, mivel kisebb távolságokat kell bejárniuk, mint a hagyományos módon alkalmazott fejgépeknek, ebből következően a lencsék nyílásszöge is nagyobb lesz, de egyéb felépítésbeli különbség nincs 77

78 Fémhalogén követő fényvető Ezeket a berendezéseket gyakran nagyobb távolságok esetén követő fényvetőként alkalmazzák, vagy akkor, ha valamit nagyon fontosan szeretnének kiemelni. Tartozékai megfelelnek a halogén követő fényvetőkével, azonban ezek sokkal világosabb fényt képesek létrehozni (3.200 K helyett kb K), ami sokkal inkább hasonlít a napfényre. Ehhez speciális izzók és előtét készülékek alkalmazására van szükség. Az ilyen fényvetők ezért nagyon drágák. 78

79 HMI 575w -1200w-2500w MSR575w-1200w Ismertebb gyártók: Niethamer, ADB, PANI, Clay Paky, Robert Juliet, Spotlight,DTS, Griven, LDR 79
