SZERELÉSI ÚTMUTATÓ 100 Rendszer A

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SZERELÉSI ÚTMUTATÓ 100 Rendszer A"

Átírás

1 SZERELÉSI ÚTMUTATÓ 100 A Rendszer Bevezetés Az A rendszer decens, nyugodt megjelenést eredményez. Ezt rejtett tartószerkezeti profilokkal érjük el. Az álmennyezeti lapok bontható vagy nem bonható kivitelben állnak rendelkezésre a szerkezeti változatoktól függően. Az egyéni igényeknek megfelelően az álmennyezet feletti tér hozzáférhető, vagy épp nem hozzáférhető. 1: Körben GN, a lapok nem kiemelhetők 2: Élkiképzés AW/GN, a lapok kiemelhetők T-profil tartószerkezettel 3: Élkiképzés AW/GN, a lapok kiemelhetők Z-profil-tartószerkezettel 4: Klemm-es rendszer fémkazettákhoz Amennyiben kérdésük merülne fel, kérjük forduljanak irodánkhoz a es telefonszámon. DIN EN Amíg nem történik utalás más normákra és megállapításokra, addig a DIN EN fogja az alapját adni a következőkben leírt szerkezetnek annak építőelemeivel együtt. Alkalmazási terület Az itt bemutatott rejtett bordás / A rendszer szerelési útmutatója nem tér ki a rendszer tűzvédelmi álmennyezetként való alkalmazására. Ehhez speciális dokumentumok/ szerelési útmutatók/ vizsgálati tanúsítványok állnak rendelkezésre és veendők figyelembe. esetén ezért mindenféle szavatosság és 1/23

2 Áttekintés A következőkben a leggyakrabban alkalmazott rendszer, az A2 lesz bemutatva. A lapok kezelése stb. minden rendszerben majdnem azonos, a tartószerkezetet, ill. egyéb szerkezetet illető változások a termékadatlapokon kerülnek leírásra (a 18. oldaltól). Az A2 rendszer egy olyan tartószerkezeti rendszert jellemez, amely esetén a profilok elhelyezése rejtett, T-fő- és L-merevítőprofilokból áll, az AW/GN éliképzéssel ellátott lapok cserélhetők. 1.1 Ábra: Rendszeráttekintés Anyagszükséglet / jelmagyarázat Az 1.1 táblázatban megadott értékek és összeszerelési idők kötelezettség nélküli irányértékek. Nem tartalmazzák a vágási veszteségeket és az alaprajzonkénti eltéréseket/sajátosságokat. 1.1 Táblázat: Anyagszükséglet m² - ként Raszterméret mm 600 x x x ,5 x 1250 AMF-Ásványi lapok 1 db 2,78 2,56 2,78 2,56 T-Főprofil T24/ / fm 1,67 1,60 3,34 3,20 L-Keresztprofil L11/11 3 db 5,56 5,12 5,56 5,12 Távtartó 4 db 1,39 1,28 2,78 2,56 Függesztő 5 db 1,39 1,28 2,78 2,56 Függesztő 6 fm 0,60 0,60 0,60 0,60 Peremrugó db 0,30 0,30 0,30 0,30 Főtartók - távolsága 7 m 0,60 0,63 0,30 0,32 Függesztők - távolsága 8 m 1,20 1,25 1,20 1,25 Szerelési idők min Megjegyzés Az álmennyezeti lapok problémamentes és kényelmes összeszereléséhez kb. 100 mm-es függesztési magasság szükséges. 2/23

3 1.2 Tartószerkezet felépítése A főtartókat (T-tartók) a lap szélességétől függően gyorsfüggesztőkkel, egymástól 1250 mm-es távolságra, kell befüggeszteni. A rögzítésnek a mennyezettől függően építéshatóságilag enegdélyezett rögzítőelemekkel kell történjen. A befüggesztett tartókat vízszintesen egy szintre hozni és a laphossz duplájának távolságában távtartóval a választott raszterméretre rögzíteni. 1.2 Ábra: Függesztők távolsága Távtartó távolsága Főtartóktávolsága Távtartó Függesztő Főtartó 2. Lapok Raszter Mint ahogyan a 2.1 ábrán bemutatásra kerül, az elemek hossz - és homlokoldali élkiképzései eltérőek. A rendszerben lévő rögzítéshez / a főprofilokra való felfekvéshez a lap AW élkiképzésekkel rendelkezik (AW = cserélhető, 2.2. ábra). Ezt rátoljuk az egyik oldalon a főtartó T-profiljára, mely így eltakarja a tartó alsó övét. A szemben lévő oldalon a lap csak felfekszik a főtartóra. A lap felemelésével és eltolásával az beépíthető, illetve kibontható. A hosszoldali éleknél GN élkiképzés (GN = nútolt, 2.3 ábra) lett kialakítva és L-profilokkal kerül merevítésre. A következő laptípusok állnak rendelkezésre AW/GN élkiképzésben. 2.1 Ábra: GN AW Lapok Vastagság Tömeg Thermatex (Standard) 19 mm 5,7 kg/m² Thermatex Acoustic 19 mm 4,6 kg/m² Thermatex Alpha HD 19 mm 3,6 kg/m² 2.2 Ábra: 2.3 Ábra: A teljes méretválasztékot ld. az árlistában. Kérjük, a kis mennyiségek és a raktári áruk rendelkezésre állásáról előzetesen érdeklődjön. Élkiképzés AW Élkiképzés GN 2.1 Csomagolás A lapok kicsomagolásához a csomagolást minden oldalon fel kell bontani és teljes mértékben el kell távolítani (2.4 ábra). 2.4 Ábra: 3/23

4 2.2 Vágott lapok A következőkben leírt munkafolyamatok az első sor vágott lapjaihoz szolgálnak példaként. 1. Lépés (2.5. ábra): Az előmunkálatok során a főtartó és a falszegély / fal közti szabad nyílásméretet kell megmérni. Plusz munkák elkerülése érdekében alapvetően minden elem elején (B1) és végén (B2) el kell végezni a mérést (ferde falak, egyenetlenségek...). 2. Lépés (2.6. ábra): A szabad nyílásméreteket a következő lépésben felvisszük a lapra. Ez a lap látható, elülső oldalán történhet, azonban tiszta szerszámok használatát tételezi fel. Az utolsó lapokhoz és az utolsó sor nyomórugóval alkalmazott vágott lapjaihoz egy 10 mm-es visszavágás szükséges (5. oldal, ábra). 2.5 Ábra: 2.6 Ábra: B1 B2 3. Lépés (2.7. ábra): A pontos vágáshoz kérem alkalmazzon egy arra alkalmas vonalvezetőt. Ebben az esetben csak pár mm mélyen kell a bevágást elvégezni, hiszen az csak a vágás vonalának megjelölésére szolgál. A továbbiakban a vonalvezetőre nincs szükség. 2.7 Ábra: 4. Lépés (2.8. ábra): A lapot a vonalvezetés nyomán a megfelelő vastagságra / hosszra kell vágni és ezt követően a levágott részt el lehet távolítani. 2.8 Ábra: Megjegyzés Az AW élkiképzés két eltérően kialakított oldallal rendelkezik. Az első sor vágott lapjai során ügyelni kell a visszavágott oldal eltávolítására (5. oldal, 2.12 ábra). Ennek megfelelően az utolsó sor vágott lapjainál a nútolt oldalt kell eltávolítani (5. oldal, 2.13 ábra). 4/23

5 2.3 Vágott lapok A helyiség oldalainál lévő vágott lapok Az elhelyezés irányától függően a lapok különböző visszavágásait be kell tartani. Különösen az első lap méretre vágása, illetve az első sor minden vágott lapja esetében fontos a nagyon precíz kivitelezés. Egy helyiség lapokkal való kirakása során a következő toleranciák megengedettek / szükségesek: Bal oldal 2.9: Ábra Kezdet Jobb oldal Kezdet: Bal oldal: Jobb oldal: Vége: nincs visszavágás, pontos méret nincs visszavágás, pontos méret 10 mm 10 mm 2.10: Ábra Vége A sor utolsó lapja Az utolsó lap vágásához és behelyezéséhez az utolsó előtti szabadon marad. Az utolsó előtti lap csak az utolsó, méretre vágott lap beszerelése után kerül elhelyezésre. X Y A könnyebb kezelhetőség érdekében a szabad nyílásméret a fal és kettővel az utolsó előtti laphoz lesz mérve (= X, 2.10 ábra). Mivel az utolsó lap nyomórugóval kerül elhelyezésre, egy 10 mm-es visszavágásra van szükség (2.11 ábra). A vágott lap pontos mérete a következőkből adódik: Y = X - Raszter - 10 mm 2.11: Ábra 10 Y Első sor Az első sor vágott lapjait a pontosan méretre kell vágni. Mindemellett fontos a mart oldalt használni és a nútolt oldalt hulladékként kezelni (2.12. ábra). Ez jelentősen megkönnyíti az egyes elemek további elhelyezését és kezelését. 2.12: Ábra Utolsó sor Megfelelő elhelyezés (ld. vágott lap első sor) esetén az utolsó sor vágott lapjainál a mart oldal fog leesni. Mivel a lapok nyomórugóval kerülnek elhelyezésre, ezért szükséges 10 mm-nyi visszavágás (2.13 ábra). 2.13: Ábra 10 5/23

6 3. Profilok 3.1 Falszegély A határoló falakhoz (masszív- vagy könnyű válaszfalak) történő csatlakoztatáshoz és az AMF-álmennyezet megtámasztására különbőző horganyzott lemezből, a látszó oldalon fehér porszórt profilok állnak rendelkezésre. 3.1 Ábra: RW L 19/ Ábra: RW L 24/ Ábra: SRW 25/15/8/ Rögzítés A falszegély rögzítése hatóságilag engedélyezett dűbelekkel ill. csavarokkal kell történjen. A masszívfalak esetében a 400 mm-es maximális távolság nem léphető túl (3.4 ábra) A könnyű válaszfalakhoz történő csatlakoztatást az állóprofiloknál (max. 625 mm-es tartóprofiltávolság) legalább egy csavarral és a köztes térben egy durvamenetű csavarral rögzítendő. A nem sima fejű csavarok (pl. gyorsépítő csavar) nem megfelelőek a rögzítésre, szakszerűtlen szerelés esetén ez a falszegély eldeformálódásához vezet Ábra max. 400 mm Sarokkialakítás L-profiloknál A legelegánsabb, azonban a legtöbb időt is igénybevevő és műszakilag legigényesebb élkiképzést a gérvágás mutatja. Azonban a nem derékszögletű helyiségek ennek kivitelezése nehézkes. A legtöbb esetben a legjobb eredményt egy egyszerű tompa vágással lehet elérni, amelynek során a végek csupán tompán lesznek ütköztetve (3.5 ábra). Külső sarok esetében mindazonáltal függőleges szárat ki kell vágni, különben az a lap felfektetésénél útban lesz. Nem derékszögű helyiségsarkok ennél a kivitelnél könnyen illeszthetők. A profilok leszabásához egy arra alkalmas lemezvágó olló elegendő. 3.5 Ábra RWL - Tompa 3.6 Ábra SRW - Gérvágás L-profilokkal kivitelezett sarkoknál optikai okok miatt a belső és külső sarkokhoz tartozó idomelemekről le kell mondani, azok használata kifejezetten nem ajánlott. Sarokkialakítás lépcsős falszegély SRW esetén A gérvágásokat (3.6 ábra) csak arra alkalmas gérvágófűrész alkalmazásával lehet előállítani, tompán ütköztetni lépcsős falszegélyeket nem lehetséges. Ebből az okból kifolyólag ajánljuk az SRW-profilokkal történő sarokkialakítások esetén a megfelelő belső és külső sarkokhoz való idomelem (3.7 ábra) alkalmazását. 3.7 Ábra Idomelem 6/23

7 Falszegély elhelyezése Különböző falszegélyek használatának lehetősége miatt, pl.: L-szegély vagy lépcsős falszegély, azonos álmennyezeti síkhoz (pl. 2,5 m ábra) különböző szerelési magasságok (hátsó oldalon jelzett) tartoznak, falszegélytől függően. 3.8 Ábra +2, , , Főtartó Az A2 rendszer főtartójaként Ventatec T24/38-as profilt (3.9 ábra) alkalmazunk. Ezek a C rendszer- látszóbordás rendszer- főtartóival azonosak. A főtartók 3600 és 3750 mm-es hosszban állnak rendelkezésre, mindazonáltal a felosztást (főtartó-stancolás) a lap méretének megfelelően kell választani (függesztési távolságok). Szerelés A látszóbordás szereléshez (C rendszer) tartozó klasszikus tartószerkezeti rendszerrel ellentétben ebben a rendszerben a főprofilokat a falszegély alsó száránál magasabbra kell helyezni (3.10 ábra). 3.9 Ábra Ábra 24 Lapvastagság Magasságkülönbség 15 mm H = kb. 8 mm 19 mm H = kb. 9 mm Az élkiképzés miatt a főtartó a lap alsó síkjához viszonyítva ekkora mérettel van visszaléptetve. Elhelyezés A főtartók raszterben (pl. 600 ill. 625 mm, 3.11 ábra) kerülnek elhelyezésre, helyük a helyiség felosztásától függ (ld. 7.6 fejezet, mennyezeti tükör, 12. oldal). Vágott lapok Látszóbordás rendszernél, mint pl. a C rendszer a lyuggatások távolsága (X és Y, 3.12 ábra) mérvadó a kereszttartók elhelyezéséhez, itt viszont nincs jelentősége. Azért, hogy a függesztési pontok egymástól mégse térjenek el túlságosan, méretre vágáskor az X és Y értékek csak kis mértékben térjenek el egymástól. X = Y ± 1-2 cm 3.11 Ábra Raszter Raszter 3.12 Ábra H Főtartó Raszter Raszter 7/23

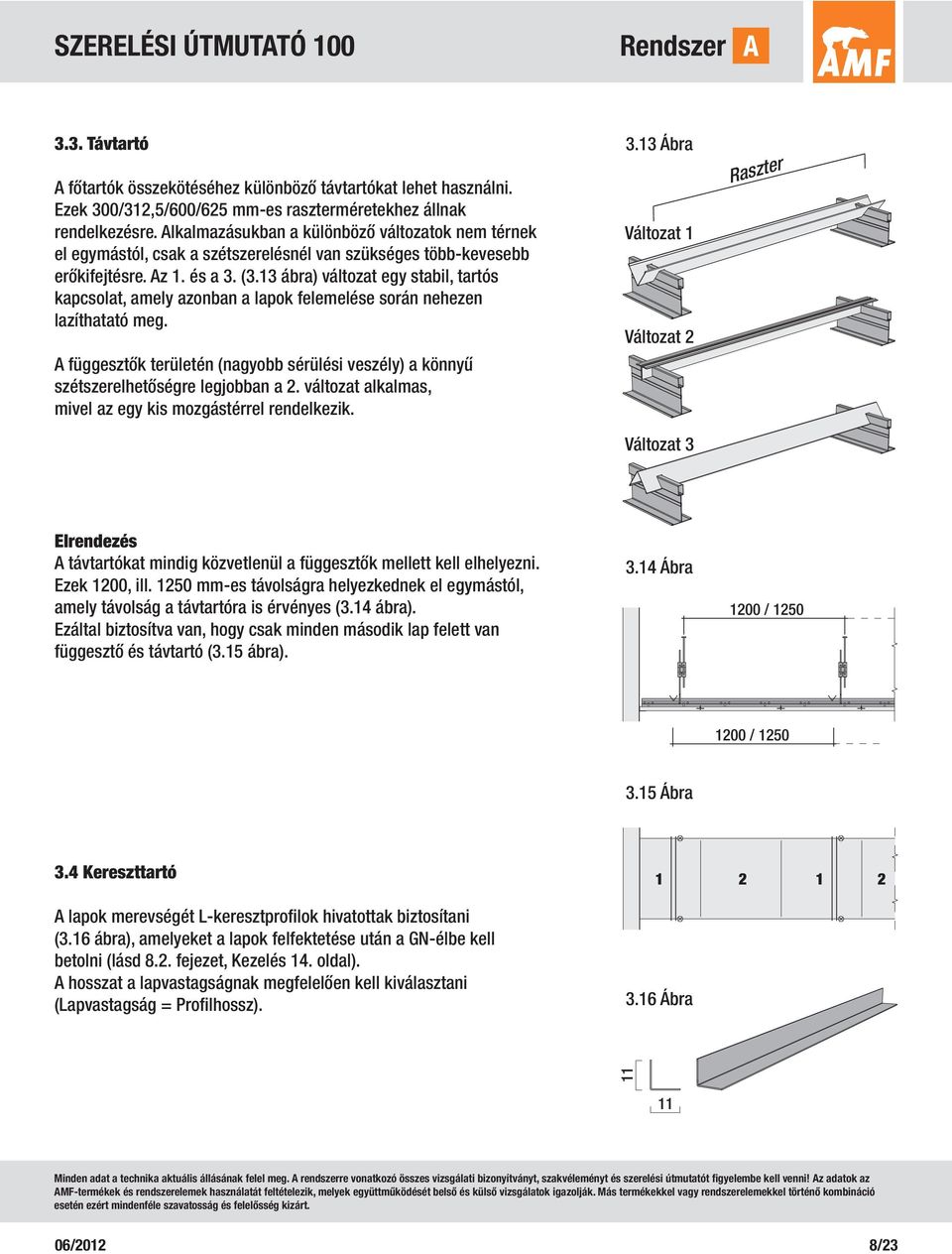

8 3.3. Távtartó A főtartók összekötéséhez különböző távtartókat lehet használni. Ezek 300/312,5/600/625 mm-es raszterméretekhez állnak rendelkezésre. Alkalmazásukban a különböző változatok nem térnek el egymástól, csak a szétszerelésnél van szükséges több-kevesebb erőkifejtésre. Az 1. és a 3. (3.13 ábra) változat egy stabil, tartós kapcsolat, amely azonban a lapok felemelése során nehezen lazíthatató meg. A függesztők területén (nagyobb sérülési veszély) a könnyű szétszerelhetőségre legjobban a 2. változat alkalmas, mivel az egy kis mozgástérrel rendelkezik Ábra Változat 1 Változat 2 Változat 3 Raszter Elrendezés A távtartókat mindig közvetlenül a függesztők mellett kell elhelyezni. Ezek 1200, ill mm-es távolságra helyezkednek el egymástól, amely távolság a távtartóra is érvényes (3.14 ábra). Ezáltal biztosítva van, hogy csak minden második lap felett van függesztő és távtartó (3.15 ábra) Ábra 1200 / / Ábra 3.4 Kereszttartó A lapok merevségét L-keresztprofilok hivatottak biztosítani (3.16 ábra), amelyeket a lapok felfektetése után a GN-élbe kell betolni (lásd 8.2. fejezet, Kezelés 14. oldal). A hosszat a lapvastagságnak megfelelően kell kiválasztani (Lapvastagság = Profilhossz) Ábra /23

9 4. Függesztők Függesztőtípusok A tartószerkezet függesztésére több lehetőség áll rendelkezésre (4.1 ábra). 4.1 Ábra 1: SHD Rugós függesztő drótkampóval 2: SoS Szemes gyorsfüggesztő 3: Ventatec Clip Rugós függesztő felpattintható 4: függesztődrót Drótátmérő min. 2 mm 5: Ano + Anu Nóniuszfüggesztő - Alsórész + Felsőrész 6: BS 10 Függesztő Clickfix II 7 és 8: Direktfüggesztő (kevéssé alkalmas) Ábra A választásnál ügyelni kell a tartó keskeny fejkialakítására. Függesztési magasság Ahhoz, hogy a lapokat könnyen a szerkezetbe lehessen helyezni, egy min. 100 mm-es függesztési magasság szükséges (4.2. ábra). A direktfüggesztők alkalmazása emiatt nem ajánlott. 100 mm Távolságok a falszegélytől A főtartó első és utolsó függesztőjét mindig az első, ill. utolsó (vágott) lap területén kell elhelyezni. Ebből adódik a függesztők falszegélytől mért maximális, kb. 50 cm-es távolsága. (4.3 ábra). 4.3 Ábra 500 mm Kampós gyorsfüggesztő Amennyiben a rendszer az ajánlásainknak megfelelően kerül felépítésre, akkor minden második lap egy távtartótól és függesztőtől lesz akadályozva. Azért, hogy szükség esetén a lapokat ezen a területen is közvetlenül ki lehessen venni (a sérülés veszélyét ezen a területen nem lehet kizárni), különösen fontos a függesztődrótok korrekt elhelyezése. A kampókat, mint ahogyan a 4.4 ábra is mutatja, minden függesztőnél egy irányban kell elhelyezni. Eltérő esetben ez a lapok kiemelésénél sérüléshez vezet (4.5 ábra). 4.4 Ábra 4.5 Ábra X 9/23

10 5. Nyomórugók / Peremrugó A Vágott lapok c. fejezetnek megfelelően (5. oldal) alapvetően egy nyomórugót kell alkalmazni minden vágott él esetében. Ez mindig a sor utolsó lapját érinti, illetve az utolsó sor minden lapját (= vágott lapok). 5.1 Ábra A rugók előfeszítésétől függően szükséges lehet ezeket előzetesen kissé meglazítani (kombináltfogó), mivel különben a lapok elhelyezésénél nagyon nagy erőfeszítésre lesz szükségünk, ill. a lapok sérülhetnek. Megjegyzés: Az A1, A2 és A3 (5.1 ábra) rendszerhez tartozó nyomórugó különbözik az A4 rendszernél alkalmazottnál (23. oldal, 12.6 ábra). 6. Szerszámok Lemezvágó olló (6.1 ábra) Elsősorban tompavágáshoz (L-és SRW-profilokhoz, illetve mindenfajta fő- és kereszttartóhoz), mindazonáltal gérvágásokhoz csak korlátozottan alkalmas (L-profil). Általánosan a max. d = 0,5-0,7 mm-es anyagvastagságú profiloknál alkalmazható. 6.1 Ábra 6.2 Ábra Sarokcsiszoló (6.2 ábra) Ezek a hőfejlődés és ezen keresztül a fém elszíneződésének köszönhetően csak korlátozottan alkalmazhatóak. A sarokcsiszolók alkalmazása során, különösen nagy anyagvastagságok esetén 1,0 mm, a hőfejlődés csökkenthető, amennyiben kb. 1,0 mm keskeny vágótárcsákat használunk. Azonban így is nagyon figyelemmel kell végezni a vágást. Gérvágófűrész (fémhez, 6.3 ábra) A fém gérvágófűrész alkalmazása messzemenően a legjobb eredményt biztosítja tompa- és gérvágásoknál. Azonban itt is rendkívül fontos az óvatos (alacsony vágási sebesség) bánásmód. A felszín fémforgácsok általi felsértését kerülni kell, lépcsős falszegély vágásánál egy arra alkalmas falécet érdemes alátétként használni. 6.3 Ábra 10/23

11 7. Általános 7.1 Szállítás és tárolás A lapokat a szállítás és az azt követő közbenső raktározás során is védeni kell a nedvességtől. Hasonló figyelmet kell fordítani a megfelelő felületre is, melynek tisztának, száraznak és síknak kell lennie (teljes felületű felfekvés), hogy az esetleges elkoszolódást és sérüléseket elkerüljük. Ügyelni kell a különböző gyártási idővel rendelkező lapok egy térben való elhelyezésének elkerülésére. 7.2 Kezelés Az óvatos bánásmód mind a tele kartonokkal, mind a lapokkal egyenként elengedhetetlen. Nem szabad őket sem dobálni, húzogatni, vagy lökdösni, mivel már kisebb mechanikai behatások is a lap sérüléséhez vezethetnek. Továbbá a kartonokat és a lapokat nem szabad az éleikre és sarkaikra állítani. A lapok kivételéhez a csomagolást körbe fel kell bontani és teljesen eltávolítani. Az egyes lapok kezelését alapvetően arra alkalmas, tiszta (fehér anyagból készült) kesztyűvel kell végezni. 7.3 Szerelési feltételek Az AMF lapokat csak akkor szabad a szerkezetbe helyezni, ha a vakolási és burkolási munkálatokat már befejezték, az ajtók és ablakok már be vannak építve és üvegezettek, illetve ha a helyiség már kiszáradt. A fűtési rendszernek már működnie kell, hogy a normális munkához szükséges C-os hőmérséklet biztosítani tudja. Az álmennyezet kivitelezése előtt ajánljuk a páratartalom és a hőmérséklet mérését. 70 %-osnál magasabb relatív páratartalom esetén a kivitelezés megkezdését nem ajánljuk. A későbbi felhasználás során a relatív páratartalom 90 ill. 95 %-ot nem haladhatja meg, az alkalmazott laptípustól függően (lásd Adatlapok). Olyan helyiségekben, amelyekben folyamtosan magasabb relatív páratartalommal kell számolni, különleges elővigyázatossági intézkedéseket kell hozni (lásd a Szerelési útmutatót nedves helyiségek és uszodák esetében). Szakszerűtlen kezelés vagy a szerelési feltételek figyelmen kívül hagyása esetén bármiféle garancia hatályát veszti. 7.4 Korrózióvédelem / Tartószerkezet Alapvetően a tartószerkezet minden fém alkotóeleme, mint a tartók, falszegélyek és függesztők a B igénybevételi osztálynak (DIN EN 13964) megfelelően készülnek. Amennyiben az álmennyezet előirányozott használati ideje során emelkedett követelményekkel kell számolni a korrózióvédelem terén, úgy olyan szerkezeti elemeket kell választani, amelyek megfelelnek a C, ill. D osztály feltételeinek. 7.5 Igénybevételi osztály a DIN EN alapján Osztály A B C D 70%-os relatív páratartalomig, 25 C-os szobahőmérsékletig, rozsdásodási szennyeződések nélkül 90%-os relatív páratartalomig, 30 C-os szobahőmérsékletig, rozsdásodási szennyeződések nélkül 90%-os relatív páratartalomig, 30 C-os szobahőmérsékletig és lehetséges párakicsapódás szigorúbb követelmények, mint a fent megadottak 11/23

12 7.6 Helyiség felosztása / mennyezeti kép Felosztás Kiindulva a helyiség tengelyeitől a felosztás raszterméretben történik (raszterszélesség = B). A bemutatott példában (7.1 ábra) így három teljes sor jön létre és egy maradék. 7.1 Ábra előnytelen felosztás B B/2 Megjegyzés Abban az esetben, ha a létrejött vágott lap kisebb, mint a fél lapméret (B/2), akkor az kedvezőtlen felosztást eredményez, amelyet optikai okokból kerülni kell. 7.2 Ábra B/2 B/2 Javítás Jobb és hatékonyabb a felosztás a nagyobb vágott lapokkal. Amennyiben, mint fentebb említettük, a felosztás a helyiség közepétől kezdve előnytelen felosztáshoz vezet, akkor az álmennyezet kiosztását egy fél rasztermérettel, B/2-el el kell tolni (7.2 ábra). Ezen eljárásnak köszönhetően minden esetben olyan vágott lapok / mezők jönnek létre amelyek nagyobbak, mint a fél lapszélesség. Másik irány Végezetül megkezdjük a felosztást a helyiség másik irányába. Az eljárás az előbb leírtakkal azonos. A helyiség közepétől kiindulva raszterméretben történik a felosztás. Ha így egy olyan vágott lap adódik, amely kisebb, mint a fél lapszélesség, akkor a lapok kiosztása egy fél lapszélességgel kerül eltolásra, amelyből ismét széles szélső mezők adódnak. 7.3 Ábra B/2 B/2 Főtartók elhelyezése A főtartók későbbi elhelyezése a helyiség tervezett felosztásának megfelelően kell történjen. A tartókat a helyiség hossz- és keresztirányában is fel lehet szerelni (7.4 ábra). 7.4 Ábra Főtartó 12/23

13 8. Szerelés 8.1 Lépésről lépésre 1. Lépés Minden szükséges előmunkálatot be kell fejezni, többek közt a falszegélyt és függesztőket fel kell szerelni, a főtartókat méretre vágni és a függesztőkre felakasztani, a távtartókat elhelyezni (kezdetben nem szükséges a helyiség egészében, de legalább az épp szerelendő sorban). Megjegyzés: minden sor utolsó lapját (vágott lap) nyomórugóval kell ellátni. 2. Lépés Mivel egy egyedülálló főtartó csak nagyon nehezen állítható be, nem ajánlott a rendszert a vágott lapokkal kezdeni (1. sor). Ehelyett a második és harmadik sorral ajánlott indítani (8.1 ábra). Különös figyelmet érdemelnek ezen sorok első lapjai (vágott lapok), mivel ezek később meghatározzák a fugaképet. A vágott lapokat pontosan méretre kell vágni és a fugáknak futniuk kell, a főtartóra pedig merőlegesen kell állniuk (8.1 ábra). 3. Lépés Ezt követően a vágott lapokat az első sorhoz kell igazítani. Ezeket szintén pontosan méretre kell vágni, az elhelyezés nyomórugó nélkül történik (8.2 ábra). A vágott lapok összeszerelése második munkalépésként azzal az előnnyel rendelkezik, hogy az első főtartó a már összeszerelt sorokkal (2 és 3) rögzítésre kerül és ezáltal nem lehet eltolni. Ezáltal a vágott lapok pontos méretre vágása könyebben kivitelezhető. 8.1 Ábra 2. sor 3. sor 8.2 Ábra 8.3 Ábra 4. Lépés A további sorok lépésről lépésre kerülnek kiegészítésre. 5. Lépés Az utolsó sorba ismét vágott lapok kerülnek (8.3 ábra). Ezek azonban nem lesznek pontosan méretre vágva, hanem 10 mm-el kisebbek lesznek, mint a szabad nyílásméret és nyomórugókkal kerülnek elhelyezésre. 8.4 Ábra 6. Lépés Végezetül a saroklapot kell elhelyezni (8.4 ábra). Mivel ez mindkét oldalon nyomórugóval van ellátva, egyszerűbb ezt utolsó előtti lépésként véghezvinni. Az utolsóként elhelyezendő lap ezáltal a sor utolsó előtti lapja lesz. Amennyiben a nyomórugók beépítése problémát okozna, akkor ez egy szomszédos lapon keresztül is kiegészíthető (2). Egyes lapok elhelyezéséhez és kivételéhez ld. a 15. oldalt. (2) /23

14 8.2 Kezelés 1. Lépés A lapok behelyezéséhez két függesztő közötti területet kell választani. Így csökken a figyelmetlen kezelés miatti sérülés veszélye. Ezenfelül elegendő hely marad a már elhelyezett lapoknak, hogy a többi merevítőprofilt beépítsük. A lapot jobb és bal oldalon (GN(nútolt)-oldal) megfogjuk, a VT-s oldalával a szerkezeten átemeljük az álmennyezeti térbe és a másik oldalát, az AW-s éllel a szerkezetre toljuk (8.5 Ábra). Ezután a lap a szerkezetre fektethető. 8.5 Ábra 2. Lépés A szerelés alatt a lapokat rövid ideig merevítés nélkül is a szerkezetbe helyezhetjük, mivel ez a kezelést is megkönnyíti. Hosszú távon azonban minden lapnál (GN-él) L-merevítőprofilokat kell alkalmazni. Ezeket az aktuális szituációban (8.6 ábra) problémamentesen elhelyezhetők. 8.6 Ábra 3. Lépés Végezetül a lapot a merevítőprofilokkal együtt a már beépített lapokhoz kell feltolni. (8.7 ábra). Ennek minden nagyobb erőfeszítés nélkül kell történnie, egyrészt azért, hogy a fugázási képet ne tolja el, másrészt azért, hogy a lapok, a cserélhetőség végett, ne legyenek túl szorosan egymásnak tolva. 8.7 Ábra 14/23

15 8.3 SZERELÉSI ÚTMUTATÓ Ebben a rendszerben elvben minden lap közvetlenül kiszerelhető. Mindazonáltal a függesztők területén fennáll a veszélye a sérülésnek, illetve a távtartókat is ki kell vennünk. Amennyiben az álmennyezetet az itt bemutatott kivitelezési vázlat alapján építjük meg, akkor a következő lépéseket kell alkalmazni. 8.8 Ábra Az első sor első lapjától kezdve (vágott lap) minden 2-ik lap problémamentesen kiemelhető, mivel mögötte sem függesztő, sem távtartók nem található. X X Kiszerelés A lap kiemeléséhez elegendő a VT-s oldalon lazán megemelnünk azt, míg a lap a főtartó felett eltolható nem lesz. A lap és a merevítőprofilok kivehetők. 8.9 Ábra Szerelés 1. Lépés A merevítőprofilokat a GN-élekbe 4-5 cm-rel (= X, 8.8 Ábra) eltolva helyezze. Ez szükséges ahhoz, hogy a következőkben a merevítőprofilok a főtartóra felfeküdjenek és a további szerelést ne hátráltassák. A lapot így előkészítve, azt a mennyezeti térbe juttathatjuk és a túllógó merevítőprofilokkal a főtartóra helyezhetjük (8.9 ábra). 2. Lépés Végezetül a lapot a kiálló merevítőprofilok irányában és az AW-éllel a főtartóra kell feltolni (8.10 és 8.11 ábra). Kis hajlásszög esetén (a lapot csak kissé kell felemelni) ez problémamentesen megoldható. A lapot már csak el kell engedni. Megjegyzés Amennyiben az egyik merevítőprofil a kivitelezésnél elcsúszik és az a további munkálatot hátráltatja, akkor vegye ki a lapot a profillal együtt és ismételje meg a teljes folyamatot Ábra 8.11 Ábra 15/23

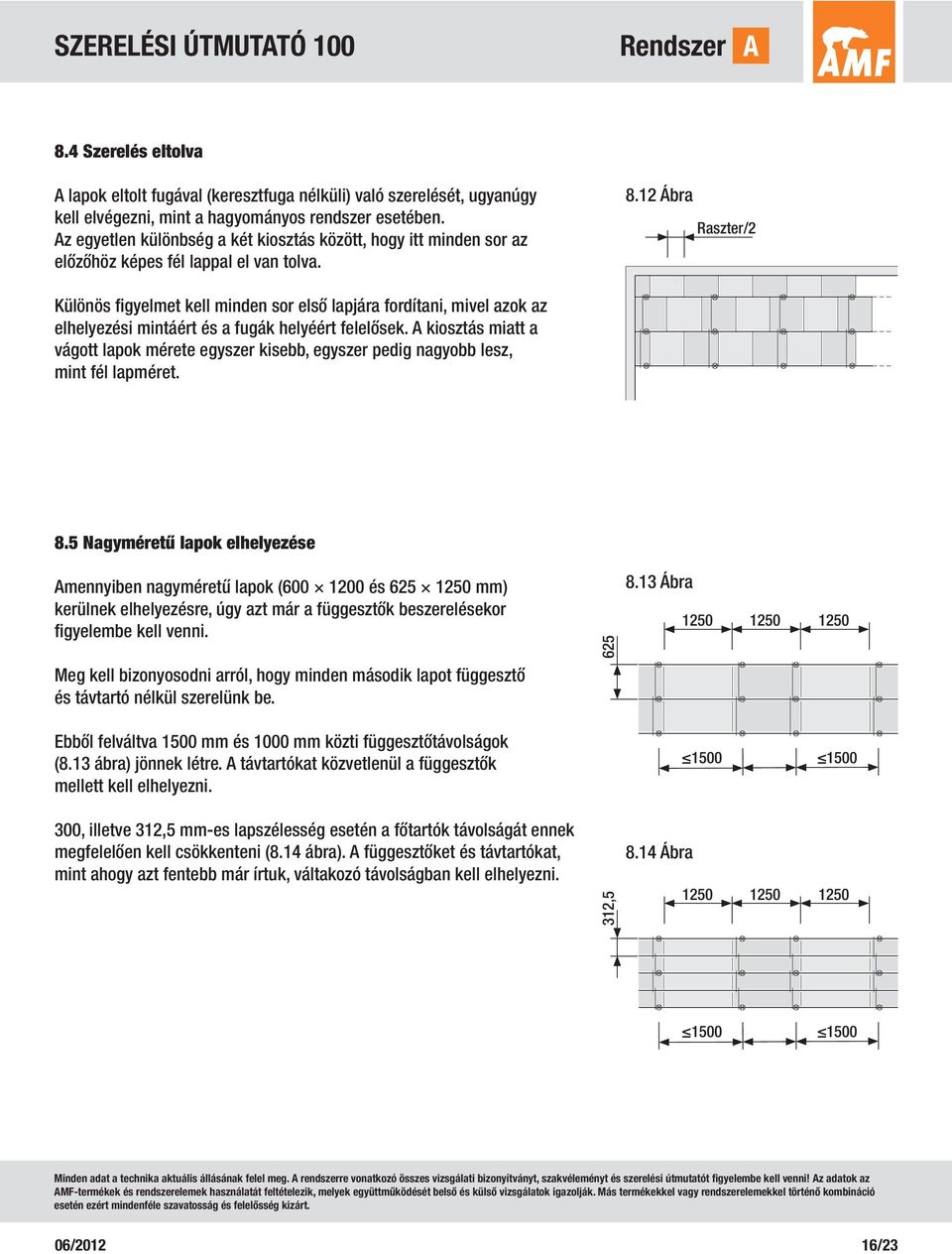

16 8.4 Szerelés eltolva A lapok eltolt fugával (keresztfuga nélküli) való szerelését, ugyanúgy kell elvégezni, mint a hagyományos rendszer esetében. Az egyetlen különbség a két kiosztás között, hogy itt minden sor az előzőhöz képes fél lappal el van tolva Ábra Raszter/2 Különös figyelmet kell minden sor első lapjára fordítani, mivel azok az elhelyezési mintáért és a fugák helyéért felelősek. A kiosztás miatt a vágott lapok mérete egyszer kisebb, egyszer pedig nagyobb lesz, mint fél lapméret. 8.5 Nagyméretű lapok elhelyezése Amennyiben nagyméretű lapok ( és mm) kerülnek elhelyezésre, úgy azt már a függesztők beszerelésekor figyelembe kell venni. Meg kell bizonyosodni arról, hogy minden második lapot függesztő és távtartó nélkül szerelünk be Ábra Ebből felváltva 1500 mm és 1000 mm közti függesztőtávolságok (8.13 ábra) jönnek létre. A távtartókat közvetlenül a függesztők mellett kell elhelyezni , illetve 312,5 mm-es lapszélesség esetén a főtartók távolságát ennek megfelelően kell csökkenteni (8.14 ábra). A függesztőket és távtartókat, mint ahogy azt fentebb már írtuk, váltakozó távolságban kell elhelyezni. 312, Ábra /23

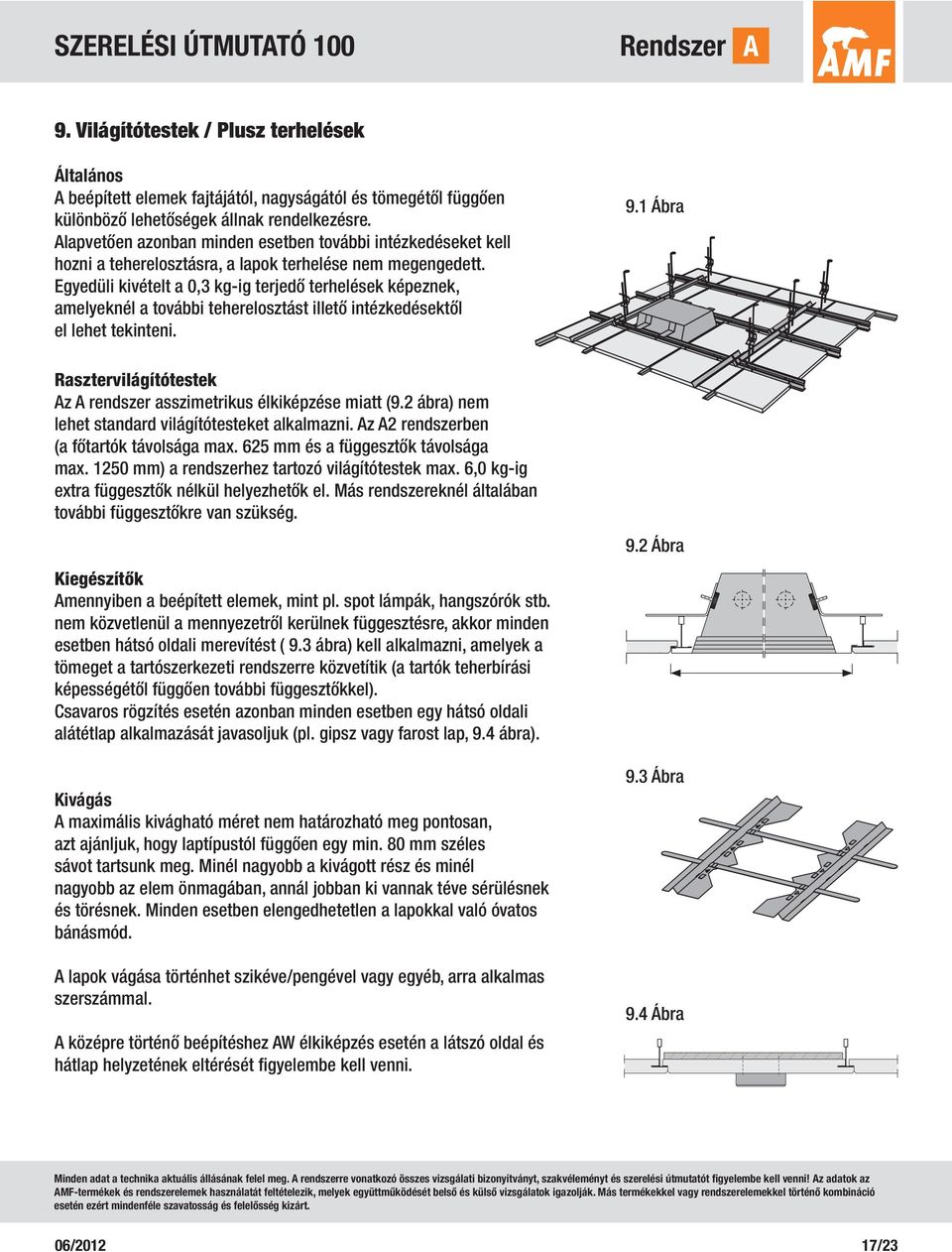

17 9. Világítótestek / Plusz terhelések Általános A beépített elemek fajtájától, nagyságától és tömegétől függően különböző lehetőségek állnak rendelkezésre. Alapvetően azonban minden esetben további intézkedéseket kell hozni a teherelosztásra, a lapok terhelése nem megengedett. Egyedüli kivételt a 0,3 kg-ig terjedő terhelések képeznek, amelyeknél a további teherelosztást illető intézkedésektől el lehet tekinteni. Rasztervilágítótestek Az A rendszer asszimetrikus élkiképzése miatt (9.2 ábra) nem lehet standard világítótesteket alkalmazni. Az A2 rendszerben (a főtartók távolsága max. 625 mm és a függesztők távolsága max mm) a rendszerhez tartozó világítótestek max. 6,0 kg-ig extra függesztők nélkül helyezhetők el. Más rendszereknél általában további függesztőkre van szükség. Kiegészítők Amennyiben a beépített elemek, mint pl. spot lámpák, hangszórók stb. nem közvetlenül a mennyezetről kerülnek függesztésre, akkor minden esetben hátsó oldali merevítést ( 9.3 ábra) kell alkalmazni, amelyek a tömeget a tartószerkezeti rendszerre közvetítik (a tartók teherbírási képességétől függően további függesztőkkel). Csavaros rögzítés esetén azonban minden esetben egy hátsó oldali alátétlap alkalmazását javasoljuk (pl. gipsz vagy farost lap, 9.4 ábra). Kivágás A maximális kivágható méret nem határozható meg pontosan, azt ajánljuk, hogy laptípustól függően egy min. 80 mm széles sávot tartsunk meg. Minél nagyobb a kivágott rész és minél nagyobb az elem önmagában, annál jobban ki vannak téve sérülésnek és törésnek. Minden esetben elengedhetetlen a lapokkal való óvatos bánásmód. A lapok vágása történhet szikéve/pengével vagy egyéb, arra alkalmas szerszámmal. A középre történő beépítéshez AW élkiképzés esetén a látszó oldal és hátlap helyzetének eltérését figyelembe kell venni. 9.1 Ábra 9.2 Ábra 9.3 Ábra 9.4 Ábra 17/23

18 10. A1 Változat Az A1 változat a GN élkiképzéssel ellátott lapok alkalmazása miatt különbözik a többi rejtettbordás rendszertől. Ezáltal a lapok egy későbbi időpontban nem emelhetők ki a szerkezetből Ábra Hagyományos függesztőkkel T24/38-as főtartókat kell befüggesztetni másodlagos tartószerkezetnek, amelyekre drótkapoccsal Z-profilokat kell főtartóként rögzíteni (lásd rendszervázlat 10.1 ábra) Lapok A lapok mind a négy oldalon ugyanazzal a GN élkiképzéssel rendelkeznek (10.2 ábra). Ennek ellenére, az elhelyezés mindig egy irányba kell, hogy történjen Ábra GN Élkiképzés GN Élkiképzés Anyagszükséglet / Jelmagyarázat A 10.1-es táblázatban megadott mennyiségi értékek és szerelési idők kötelezettség nélküli irányértékek. Nem tartalmazzák a vágási veszteségeket és alaprajzonkénti eltéréseket/sajátosságokat Táblázat Anyagszükséglet m² - ként Raszterméret mm AMF-ásványi lapok 1 db 2,78 2,56 2,78 2,56 Tartóprofilok T24/ / x x x ,5 x fm 0,80 0,80 0,80 0,80 Főtartó 3 fm 1,67 1,60 3,34 3,20 T-Kereszttartó 600/625 4 db 2,78 2,56 2,78 2,56 Összekötő főtartóhoz db 0,42 0,40 0,84 0,80 Függesztő 5 db 0,64 0,64 0,64 0,64 Drótkapocs 6 db 1,34 1,28 2,67 2,56 Falszegély 7 fm 0,60 0,60 0,60 0,60 Peremrugó db 0,30 0,30 0,30 0,30 Tartók távolsága 8 m 1,25 1,25 1,25 1,25 Főtartók távolsága 9 m 0,60 0,62 0,30 0,32 Függesztők távolsága 10 m 1,25 1,25 1,25 1,25 Szerelési idők min /23

19 Tartószerkezet felépítése (10.3. ábra) A tartósíneket (T 24/38 Ventatec-sínek) 1250 mm-es tengelytávolságra kell gyorsfüggesztőkkel vagy más arra alkalmas változattal (függesztő-távolság max mm) felszerelni. A rögzítés a mennyezet típusától függően építéshatóságilag engedélyezett rögzítési elemekkel történik. Ezt követi a tartószerkezeti rendszer összeállítása és vízszintesre hozása. A már összeszerelt tartósíneken a főtartókat (Z-profilok) drótkapoccsal a lapszélességtől függően kell rögzíteni. A szerelés alatt az itt bemutatott, minden oldalon nútolt lapokat a hosszoldali éllel a főtartóba kell tolni ill. felfektetni. A lapok másik két oldala T-profilokkal (300/3012,5 mm-es lapvastagság esetén laprugókkal) lesz merevítve ill. összekötve Ábra Tartósínektávolsága Függesztő Tartóksín Z-Profil Profilok (10.4 Ábra) 1: Tartósín T24/38 Ventatec Univerzális főtartó L = 3600 / 3750 mm 2: Főtartó Z19/21 Profil tompa L = 4,00 m 3: Kereszttartó T17/12 Keresztprofil tompa L = 600 / 625 mm PQF Laprugó (nincs ábra) L = 300 / 312,5 mm 4: Falszegély L19/24 ill. L24/24 Ventatec L-Falszegély L = 3,00 m Hossztoldó (10.5. Ábra) A Z-főtartók azonos szinten és merev kapcsolattal történő összekötéséhez hosszösszekötőket (L = 150 mm) kell felszerelni. Drótkapocs (10.6 Ábra) A Z-főtartókat drótkapoccsal rögzítjük a tartósínekre. A kapcsokat a Z-Profil felső övére kell teljesen feltolni. Világítótestek (10.7 Ábra) A szimmetrikus álmennyezeti lapok (GN él) miatt az A1 változatnál szimmetrikus világítótesteket alkalmazhatunk: Főtartóktávolsága 10.4 Ábra 38 Raszter Ábra 10.6 Ábra 10.7 Ábra / : Tartósín 2: Főtartó 3: Kereszttartó 4: Falszegély Tengelyméret = Mennyezeti nyílás = Világítótest méret 19/23

20 11. A3 változat Az A3 rendszer az A1 rendszerhez hasonlóan van felépítve, azonban ez egy bontható változat. Hagyományos függesztőkkel T24/38-as tartókat kell tartóvázként felszerelni, amelyekhez drótkapoccsal lépcsős-z-profilokat kell rögzíteni főtartó gyanánt (ld. a rendszervázlatot a 11.1-es ábrán). Az AW élkiképzés által az álmennyezeti lapok cserélhetők maradnak. A GN él az L-profillal kerül merevítésre, a T-profil ahogyan az A1 rendszernél látható, itt nem használható Ábra Lapok AW/GN élkiképzéssel (11.2 Ábra) A lapok eltérő élkiképzésekkel rendelkeznek. AW: bontható (lépcsős-z-profillal szerelve) GN: nútolt (L-keresztprofilokkal szerelve) 11.2 Ábra Anyagszükséglet /Jelmagyarázat A 11.1-es táblázatban megadott mennyiségi értékek és szerelési idők kötelezettség nélküli irányértékek. Nem tartalmazzák a vágási veszteségeket és alaprajzonkénti eltéréseket/sajátosságokat. Megjegyzés A tartósínek területén akadályokba ütközhetünk a lapok szét/ összeszerelésénél. Ebben az esetben a lapot a szomszédos mezőbe kell fektetni és a saját pozíciójába tolni. AW Élkiképzés GN Élkiképzés 11.1 Táblázat Anyagszükséglet m² - ként Raszterméret mm 600 x x x ,5 x 1250 AMF-Ásványi lapok 1 db 2,78 2,56 2,78 2,56 Tartóprofil T24/ / fm 0,80 0,80 0,80 0,80 Főtartó 3 fm 1,67 1,60 3,34 3,20 L-Keresztprofil 4 db 5,56 5,12 5,56 5,12 Összekötő főtartóhoz db 0,42 0,40 0,84 0,80 Függesztő 5 db 0,64 0,64 0,64 0,64 Drótkapocs 6 db 2,67 2,56 5,34 5,12 Falszegély 7 fm 0,60 0,60 0,60 0,60 Peremrugó db 0,30 0,30 0,30 0,30 Tartóprofilok max. távolsága 8 m 1,25 1,25 1,25 1,25 Főtartók távolsága 9 m 0,60 0,62 0,30 0,32 Függesztők max. távolsága 10 m 1,25 1,25 1,25 1,25 Szerelési idő min /23

21 Tartószerkezet felépítése (11.3 Ábra) A tartósíneket (T24/38 Ventatec sínek) 1250 mm-es tengelytávolságra kell gyorsfüggesztőkkel vagy megfelelő alternatív megoldásokkal felszerelni (függesztő-távolság max mm). A rögzítés a födém típusától függően építéshatóságilag engedélyezett rögzítőelemekkel kell történjen. Ezt követi a tartószerkezet összeállítása és vízszintesbe állítása. A már összeszerelt tartósíneken a főtartókat (Z-profilok) drótkapoccsal a lapszélességtől függően kell rögzíteni. A szerelés alatt az itt bemutatott, lapokat az AW oldallal a főtartóba kell tolni ill. felfektetni. A lapok másik két oldala L-profilokkal lesz merevítve Ábra Tartósínektávolsága Függesztő Tartósín Z-Profil Profilok (11.4 Ábra) 1: Tartósín T24/38 Ventatec Univerzális főtartó L = 3600 / 3750 mm 2: Főtartó Z19/57/34 Z-Lépcsős Profil tompa L = 4,00 m 3: Kereszttartó L 11/11 Profil tompa L = 600 / 625 bzw. 300 / 312,5 mm 4: Falszegély L19/24 vagy L24/24 Ventatec L-falszegély L = 3,00 m Hossztoldó (11.5 Ábra) A lépcső Z-főtartók azonos szinten és merev kapcsolattal történő összekötéséhez hosszösszekötőket (L = 150 mm) kell felszerelni. Drótkapocs (11.6 Ábra) A lépcsős Z-főtartókat drótkapoccsal rögzítjük a tartósínekre. A kapcsokat a Z-profil felső övére kell teljesen feltolni. A profilok összeszereléséhez kezdetben egy drótkapocs is elegendő, a pontos beállítás és a lapok behelyezése után minden csatlakozásnál egy másodikkal is ki kell egészíteni. Világítótestek (11.7 Ábra) Az AW élkiképzés miatt asszimetrikus világítótest szükséges, standard világítótest beépítése nem lehetséges: Tengelyméret = Mennyezeti nyílás = Világítótest mérete Főtartóktávolsága 11.4 Ábra 38 Raszter : Tartósín 2: Főtartó 3: Kereszttartó 4: Falszegély 11.5 Ábra 11.6 Ábra 11.7 Ábra 11 19/24 21/23

22 12. A4 változat 12.1 Ábra 4 A klemmes fémkazetták elhelyezéséhez az A1 és A3 rendszerhez hasonlóan egy dupla, tartósínből és főtartóból álló rendszerhez nyúlunk vissza. Hagyományos függesztőkkel T24/38-as tartókat kell tartóvázként felszerelni, amelyekhez keresztösszekötőkkel klemm profilokat kell rögzíteni főtartó gyanánt (ld. a rendszervázlatot a 12.1-es ábrán). A kazettákat a főtartók tartják két egymással szemközti oldalon Fémkazetták Az elemek eltérő élkiképzéssel rendelkeznek (12.2 ábra). Emelett két oldal ennek megfelelő klemmfogakkal van ellátva, amelyek a klemmsínekhez való rögzítést szolgálják (ld. a megjegyzés rovatot a 25. oldalon) Ábra Anyagszükséglet / Jelmagyarázat A 12.1-es táblázatban megadott mennyiségi értékek és szerelési idők kötelezettség nélküli irányértékek. Nem tartalmazzák a vágási veszteségeket és alaprajzonkénti eltéréseket/sajátosságokat Táblázat Anyagszükséglet m²- ként Raszterméret mm 600 x x x ,5 x 1250 Megjegyzés Mivel a kazettákat alulról kell a klemmsínekbe nyomni, ezért nóniuszfüggesztők használata szükséges. Más kivitel, mely bizonyosfokú terhelés során elenged, illetve fennáll a kiakadás veszélye, (gyorsfüggesztők kampós-szemes-drót) nem alkalmazhatók. A klemmtartó és a falszegély közt figyelembe kell venni a megfelelő magassági különbséget. AMF-fémkazetták 1 db 2,78 2,56 2,78 2,56 Tartósín T24/ / fm 0,80 0,80 0,80 0,80 Klemmprofilok 3 fm 1,67 1,60 0,84 0,80 Nóniusz - Függesztő 4 db 0,64 0,64 0,64 0,64 Keresztösszekötő 5 db 1,34 1,28 0,67 0,64 Falszegély 6 fm 0,60 0,60 0,60 0,60 Peremrugó 7 db 1,67 1,67 1,67 1,67 Tartósínek max. távolsága 8 m 1,25 1,25 1,25 1,25 Főtartók távolsága 9 m 0,60 0,62 1,20 1,25 Függesztők távolsága max. 10 m 1,25 1,25 1,25 1,25 Szerelési idők min /23

23 Tartószerkezet felépítése (12.3. Ábra) A tartósíneket (T24/38 Ventatec-sínek) egymástól 1250 mm-es tengelytávolságra kell nóniusz-függesztőkkel felszerelni (max. távolság 1250 mm). A rögzítés a födémtől függően építéshatóságilag engedélyezett rögzítési elemekkel kell történjen. Ezt követi a tartószerkezet összeállítása és vízszintesbe állítása. A már felszerelt tartósíneken a főprofilokat (klemmprofilok) keresztösszekötő segítségével a lapvastagságtól függően (12.1 táblázat) kell rögzíteni Ábra Tartósíntávolsága Függesztő Tartósín Klemmprofil Profilok (12.4 Ábra) 1: Tartósín T24/38 Ventatec Univerzális főtartó L = 3600 / 3750 mm 2: Főtartó Klemmprofil fémkazettákhoz L = 3600 / 3750 mm 3: Falszegély U20/40/20 U-Profil L = 3,05 m Főtartóktávolsága 12.4 Ábra Raszter Keresztösszekötő (12.5 Ábra) A főtartó tartósínhez való rögzítéséhez keresztezési pontonként elegendő egy összekötő. A legtöbb kialakításnál (egy- vagy kétrészes) a szerelés előtt kell azokat a klemmprofilra feltolni. A csatlakozás a pontos beállításhoz utólagosan is eltolható oldal irányban. Nyomórugó (12.6. Ábra) Minden vágott laphoz szükséges a nyomórugók használata (nem standard nyomórugók), általában vágott élenként két darab, amelyeket az U-profilba kell befeszíteni. Megjegyzés A fémkazettáknak két oldalon van klemmfoguk (12.7 Ábra). Ezek a rögzítést és a magasság beállítását szolgálják. Amennyiben ezen méreten felül kerülnek elemek betolásra, akkor ez az egyes elemek közötti magassági különbségekhez vezet (12.8 Ábra) : Tartósín 2: Főtartó 12.5 Ábra 12.6 Ábra 12.7 Ábra : Falszegély 12.8 Ábra x 23/23
