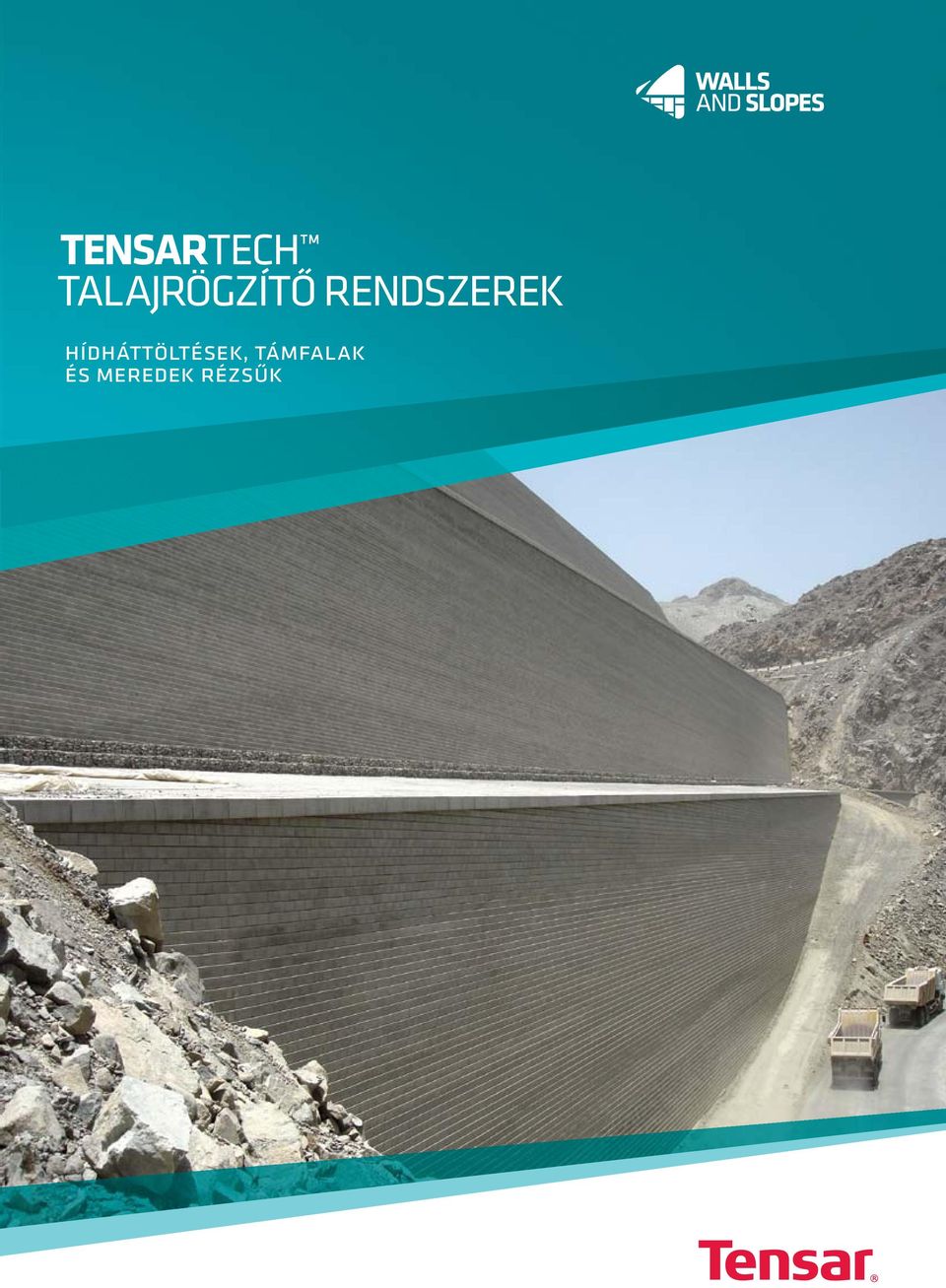

1 TensarTech TALAJRÖGZÍTŐ ReNDSZeReK HÍDHÁTTÖLTÉSEK, TÁMFALAK ÉS MEREDEK RÉZSŰK

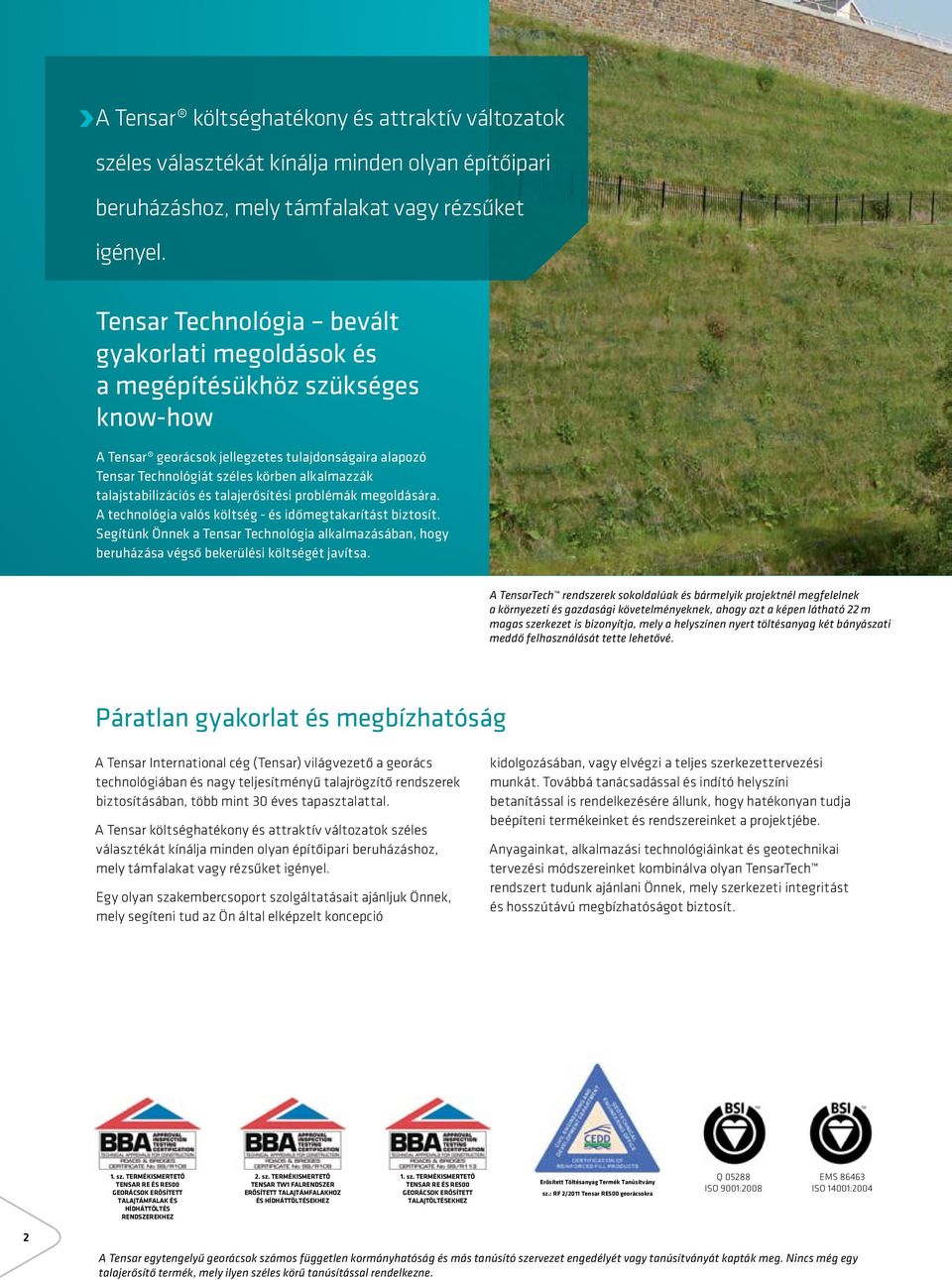

2 A Tensar költséghatékony és attraktív változatok széles választékát kínálja minden olyan építőipari beruházáshoz, mely támfalakat vagy rézsűket igényel. Tensar Technológia bevált gyakorlati megoldások és a megépítésükhöz szükséges know-how A Tensar georácsok jellegzetes tulajdonságaira alapozó Tensar Technológiát széles körben alkalmazzák talajstabilizációs és talajerősítési problémák megoldására. A technológia valós költség - és időmegtakarítást biztosít. Segítünk Önnek a Tensar Technológia alkalmazásában, hogy beruházása végső bekerülési költségét javítsa. A TensarTech rendszerek sokoldalúak és bármelyik projektnél megfelelnek a környezeti és gazdasági követelményeknek, ahogy azt a képen látható 22 m magas szerkezet is bizonyítja, mely a helyszínen nyert töltésanyag két bányászati meddő felhasználását tette lehetővé. Páratlan gyakorlat és megbízhatóság A Tensar International cég (Tensar) világvezető a georács technológiában és nagy teljesítményű talajrögzítő rendszerek biztosításában, több mint 30 éves tapasztalattal. A Tensar költséghatékony és attraktív változatok széles választékát kínálja minden olyan építőipari beruházáshoz, mely támfalakat vagy rézsűket igényel. Egy olyan szakembercsoport szolgáltatásait ajánljuk Önnek, mely segíteni tud az Ön által elképzelt koncepció kidolgozásában, vagy elvégzi a teljes szerkezettervezési munkát. Továbbá tanácsadással és indító helyszíni betanítással is rendelkezésére állunk, hogy hatékonyan tudja beépíteni termékeinket és rendszereinket a projektjébe. Anyagainkat, alkalmazási technológiáinkat és geotechnikai tervezési módszereinket kombinálva olyan TensarTech rendszert tudunk ajánlani Önnek, mely szerkezeti integritást és hosszútávú megbízhatóságot biztosít. 1. sz. TerMéKIsMerTeTŐ Tensar re és re500 georácsok erősített TaLajTáMfaLaK és HídHáTTöLTés rendszerekhez 2. sz. TerMéKIsMerTeTŐ Tensar TW1 falrendszer erősített TaLajTáMfaLaKHOz és HídHáTTöLTéseKHez 1. sz. TerMéKIsMerTeTŐ Tensar re és re500 georácsok erősített TaLajTöLTéseKHez erősített Töltésanyag Termék Tanúsítvány sz.: rf 2/2011 Tensar re500 georácsokra Q ISO 9001:2008 EMS ISO 14001: A Tensar egytengelyű georácsok számos független kormányhatóság és más tanúsító szervezet engedélyét vagy tanúsítványát kapták meg. Nincs még egy talajerősítő termék, mely ilyen széles körű tanúsítással rendelkezne.

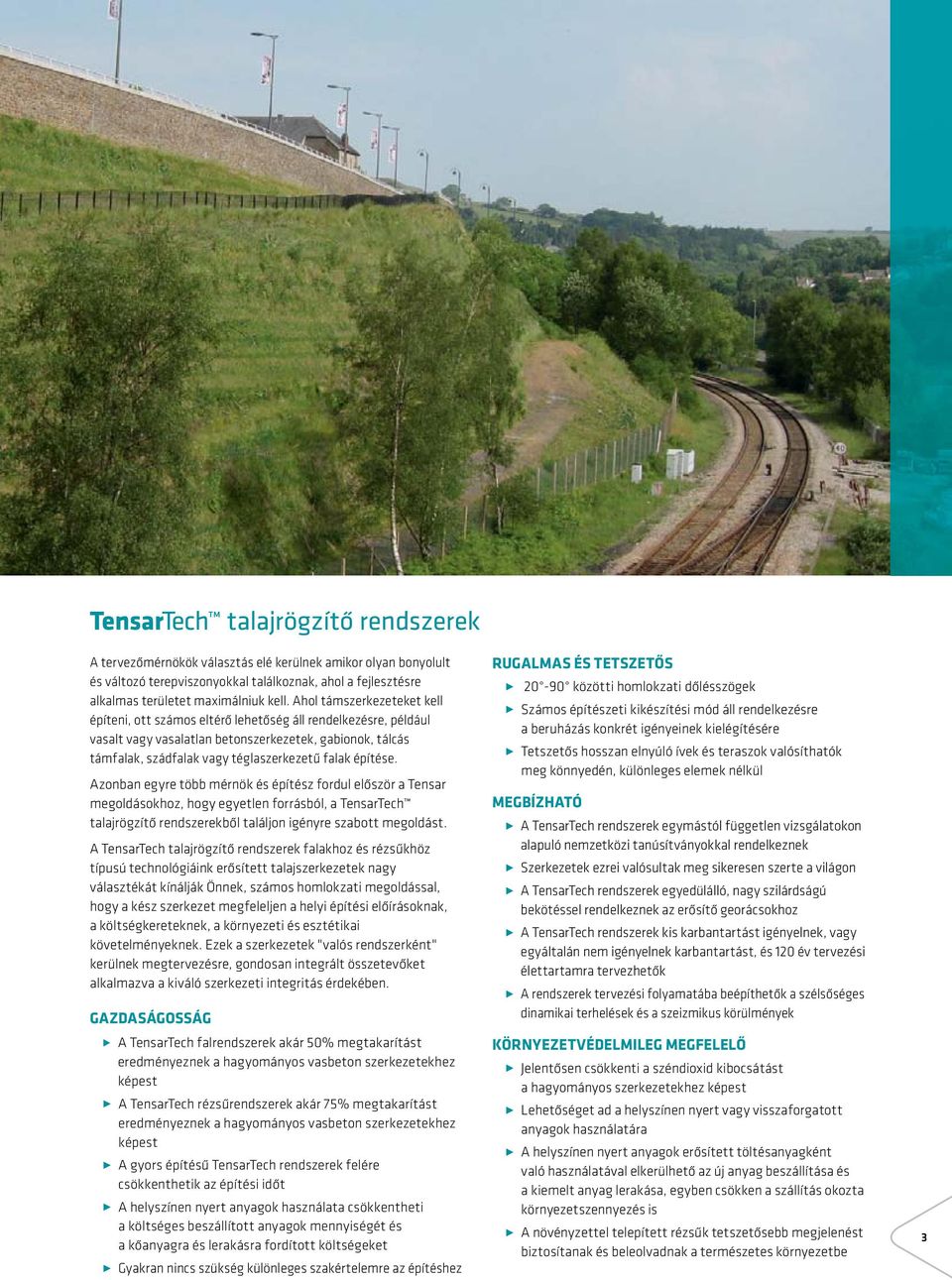

3 TensarTech talajrögzítő rendszerek A tervezőmérnökök választás elé kerülnek amikor olyan bonyolult és változó terepviszonyokkal találkoznak, ahol a fejlesztésre alkalmas területet maximálniuk kell. Ahol támszerkezeteket kell építeni, ott számos eltérő lehetőség áll rendelkezésre, például vasalt vagy vasalatlan betonszerkezetek, gabionok, tálcás támfalak, szádfalak vagy téglaszerkezetű falak építése. Azonban egyre több mérnök és építész fordul először a Tensar megoldásokhoz, hogy egyetlen forrásból, a TensarTech talajrögzítő rendszerekből találjon igényre szabott megoldást. A TensarTech talajrögzítő rendszerek falakhoz és rézsűkhöz típusú technológiáink erősített talajszerkezetek nagy választékát kínálják Önnek, számos homlokzati megoldással, hogy a kész szerkezet megfeleljen a helyi építési előírásoknak, a költségkereteknek, a környezeti és esztétikai követelményeknek. Ezek a szerkezetek "valós rendszerként" kerülnek megtervezésre, gondosan integrált összetevőket alkalmazva a kiváló szerkezeti integritás érdekében. gazdaságosság A TensarTech falrendszerek akár 50% megtakarítást eredményeznek a hagyományos vasbeton szerkezetekhez képest A TensarTech rézsűrendszerek akár 75% megtakarítást eredményeznek a hagyományos vasbeton szerkezetekhez képest A gyors építésű TensarTech rendszerek felére csökkenthetik az építési időt A helyszínen nyert anyagok használata csökkentheti a költséges beszállított anyagok mennyiségét és a kőanyagra és lerakásra fordított költségeket Gyakran nincs szükség különleges szakértelemre az építéshez rugalmas és TeTszeTŐs közötti homlokzati dőlésszögek Számos építészeti kikészítési mód áll rendelkezésre a beruházás konkrét igényeinek kielégítésére Tetszetős hosszan elnyúló ívek és teraszok valósíthatók meg könnyedén, különleges elemek nélkül MegBízHaTÓ A TensarTech rendszerek egymástól független vizsgálatokon alapuló nemzetközi tanúsítványokkal rendelkeznek Szerkezetek ezrei valósultak meg sikeresen szerte a világon A TensarTech rendszerek egyedülálló, nagy szilárdságú bekötéssel rendelkeznek az erősítő georácsokhoz A TensarTech rendszerek kis karbantartást igényelnek, vagy egyáltalán nem igényelnek karbantartást, és 120 év tervezési élettartamra tervezhetők A rendszerek tervezési folyamatába beépíthetők a szélsőséges dinamikai terhelések és a szeizmikus körülmények KörnYezeTvédeLMILeg MegfeLeLŐ Jelentősen csökkenti a széndioxid kibocsátást a hagyományos szerkezetekhez képest Lehetőséget ad a helyszínen nyert vagy visszaforgatott anyagok használatára A helyszínen nyert anyagok erősített töltésanyagként való használatával elkerülhető az új anyag beszállítása és a kiemelt anyag lerakása, egyben csökken a szállítás okozta környezetszennyezés is A növényzettel telepített rézsűk tetszetősebb megjelenést biztosítanak és beleolvadnak a természetes környezetbe 3

4 TensarTech TW1 falrendszer látványos hatáselemekkel való alkalmazása a mutatott híd szárnyfalakon TensarTech Systems - Az Ön rendszeréhez megfelelő választás eldöntése Annak eldöntéséhez, hogy az Ön igényeit melyik TensarTech rendszer elégíti ki, sok változó paramétert kell figyelembe venni. Az Ön tervének megfelelő választás az alábbiak függvénye lehet: Megjelenés Tartósság (tervezési élettartam) Az építéshez rendelkezésre álló terület (homlokzati szög) Geotechnológiai megfontolások (talajtípusok) Költségkorlátok Bármelyek is legyenek az Ön projektjének jellemzői, lépjen mielőbb velünk kapcsolatba, mivel jó esélye van annak, hogy van olyan TensarTech Fal vagy TensarTech Rézsű Rendszerünk, amely megfelel az Ön igényeinek. Útmutató a TensarTech talajrögzítő rendszer kiválasztásához az Ön projektjéhez A Tensar cégnél hisszük, hogy TensarTech rézsűrendszerek - növényzettel telepített homlokzatok az Ön igényeinek a tervezési szakaszban való megértése TensarTech TensarTech TensarTech Megcsúszás javítás Természetes zöld Zöld rézsű segít bennünket abban, hogy (SLIPREPAIR) (NATURALGREEN) (GREENSLOPE) bármely projekthez a legjobb lehetőséget adjuk. Az alábbi gyors útmutató bemutatja Önnek, hogy mennyire rugalmasan alkalmazhatók a TensarTech rendszerek A tönkrement talaj rendszeres újrahasználata Jellemzően nincs szükség homlokzat megtámasztásra Gazdaságos és környezetbarát Nincs szükség homlokzat megtámasztásra A homlokzat közelében dolgozó munkagépek súlya nincs korlátozva Hagyományos fölmunka műveleteket alkalmaz A homlokzat növényzet számára tagolható Nincs szükség külső megtámasztásra Kiváló tartósság, 120 éves tervezési élettartam is lehetséges TensarTech falrendszerek - növényzettel nem telepített homlokzatok TensarTech Panel TensarTech TW TELJES MAGASSÁGÚ LÉPCSŐS TensarTech Tengeri partfal (MARINE) Felületi mintázatok, színek és homlokzati szögek nagy választéka Választható tégla- vagy kőburkolat könnyen ráépíthető Kis sugarú ívek megépíthetők vele Szárazon beépített elemek, gépi emelést nem igényel Nincsenek vízszintes szerkezeti osztások A panelszerkezet daru használatával gyors építést tesz lehetővé A függőleges beállítás pontosan elvégezhető A külső minta az előgyártás során öntéssel könnyen kialakítható A panelek üzemben előre gyárthatók, vagy a helyszínen önthetők Nincs szükség külső megtámasztásra A homlokzat gyorsan felállítható A panelek külső mintája öntéssel könnyen kialakítható A beton homlokzati elemek előgyárthatók vagy helyszínen önthetők Hullámverésnek ellenálló kivitel Apály-dagály ciklushoz igazodóan építhető

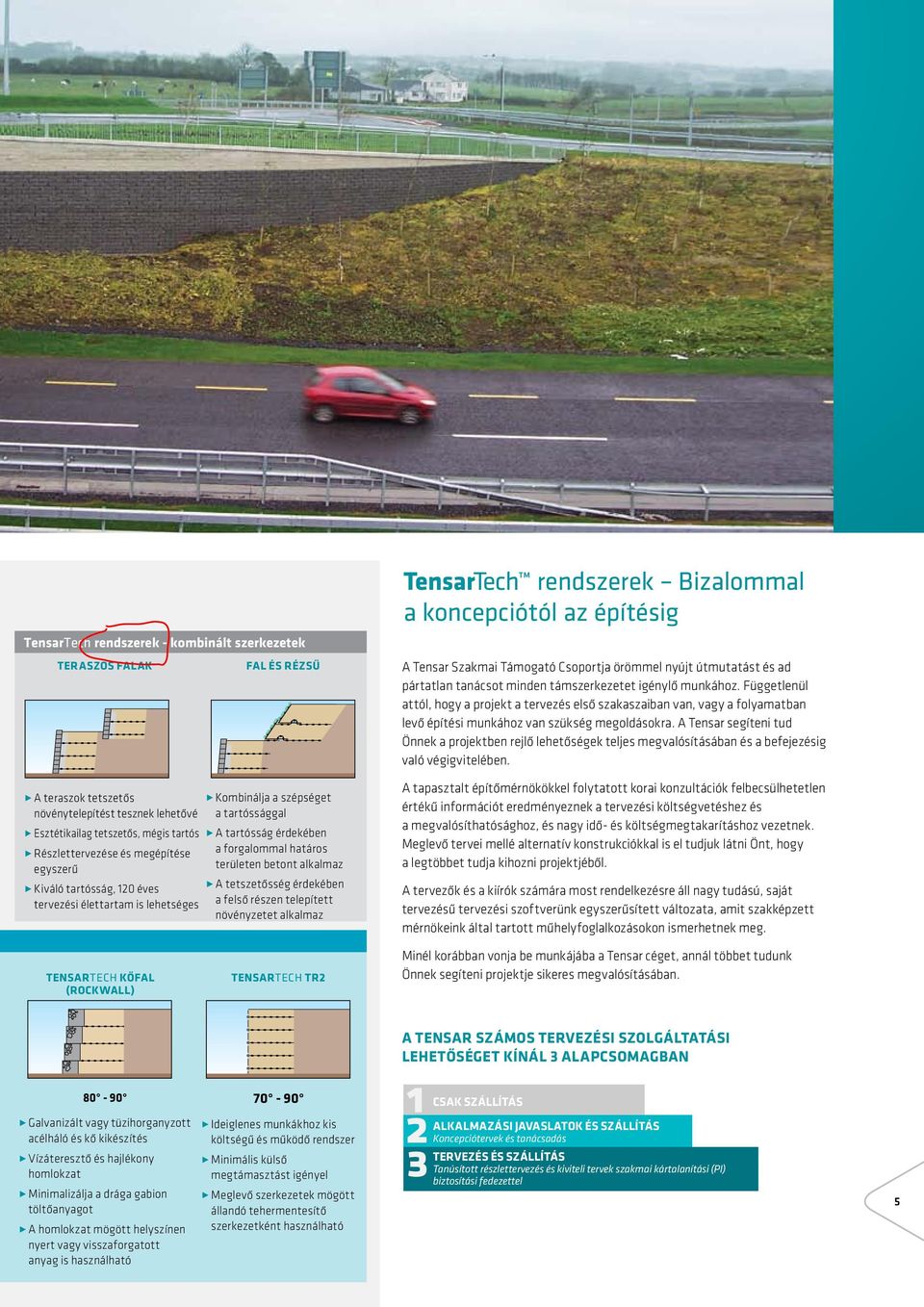

5 TensarTech rendszerek - kombinált szerkezetek TERASZOS FALAK A teraszok tetszetős növénytelepítést tesznek lehetővé Esztétikailag tetszetős, mégis tartós Részlettervezése és megépítése egyszerű Kiváló tartósság, 120 éves tervezési élettartam is lehetséges FAL ÉS RÉZSŰ Kombinálja a szépséget a tartóssággal A tartósság érdekében a forgalommal határos területen betont alkalmaz A tetszetősség érdekében a felső részen telepített növényzetet alkalmaz TensarTech rendszerek Bizalommal a koncepciótól az építésig A Tensar Szakmai Támogató Csoportja örömmel nyújt útmutatást és ad pártatlan tanácsot minden támszerkezetet igénylő munkához. Függetlenül attól, hogy a projekt a tervezés első szakaszaiban van, vagy a folyamatban levő építési munkához van szükség megoldásokra. A Tensar segíteni tud Önnek a projektben rejlő lehetőségek teljes megvalósításában és a befejezésig való végigvitelében. A tapasztalt építőmérnökökkel folytatott korai konzultációk felbecsülhetetlen értékű információt eredményeznek a tervezési költségvetéshez és a megvalósíthatósághoz, és nagy idő- és költségmegtakarításhoz vezetnek. Meglevő tervei mellé alternatív konstrukciókkal is el tudjuk látni Önt, hogy a legtöbbet tudja kihozni projektjéből. A tervezők és a kiírók számára most rendelkezésre áll nagy tudású, saját tervezésű tervezési szoftverünk egyszerűsített változata, amit szakképzett mérnökeink által tartott műhelyfoglalkozásokon ismerhetnek meg. TensarTech Kőfal (ROCKWALL) TensarTech TR2 Minél korábban vonja be munkájába a Tensar céget, annál többet tudunk Önnek segíteni projektje sikeres megvalósításában. A TENSAR SZÁMOS TERVEZÉSI SZOLGÁLTATÁSI LEHETŐSÉGET KÍNÁL 3 ALAPCSOMAGBAN Galvanizált vagy tüzihorganyzott acélháló és kő kikészítés Vízáteresztő és hajlékony homlokzat Minimalizálja a drága gabion töltőanyagot A homlokzat mögött helyszínen nyert vagy visszaforgatott anyag is használható Ideiglenes munkákhoz kis költségű és működő rendszer Minimális külső megtámasztást igényel Meglevő szerkezetek mögött állandó tehermentesítő szerkezetként használható CSAK SZÁLLÍTÁS ALKALMAZÁSI JAVASLATOK ÉS SZÁLLÍTÁS Koncepciótervek és tanácsadás TERVEZÉS ÉS SZÁLLÍTÁS Tanúsított részlettervezés és kiviteli tervek szakmai kártalanítási (PI) biztosítási fedezettel 5

6 Már bevált TensarTech TW rendszerek falak és hídháttöltések építéséhez A TensarTech falrendszer bizonyított megoldásokat kínál világszerte támfalak és hídháttöltések építésére, a hagyományos beton szerkezetek költségéhez képest akár 50%-os megtakarítással. Mindegyik rendszer egy talajtömeg Tensar egytengelyű georácsokkal való megerősítésén alapul, ami gyors és gazdaságos építést tesz lehetővé, csökkenti a hagyományos építés időigényét, szükségtelenné teszi a különleges szakképzettséget és gyakran lehetővé teszi a helyszínen nyert anyagok használatát. A nagyszámú homlokzati opció lehetővé teszi a tervezőnek, hogy olyan szerkezeteket hozzon létre, melyek a helyszíntől és az alkalmazás módjától függetlenül következetesen megfelelnek a projekt esztétikai és gazdaságossági követelményeknek. Egy ráépített burkolat, mint ez a homokkő kikészítés, könnyen megvalósítható a TensarTech TW Falrendszer és rozsdamentes acél kötőelemek használatával. Hogyan tud a Tensar segíteni Önnek projektjét költségkereten belül tartani 6 A költségek minimumon tarthatók a Tensar egyedi moduláris elemes falrendszerének alkalmazásával, mely daruk vagy támszerkezetek nélkül egyszerűen megépíthető. A homlokzati elemek és georácsok egyszerűen beépíthetők és - mint minden TensarTech falrendszer - a homlokzati bekötés könnyű, mégis biztonságos. Az Ön előnye, hogy bevált módszereket alkalmaz és az a tudat, hogy akár 50% megtakarítást ér el a hagyományos vasbeton szerkezetekhez képest.

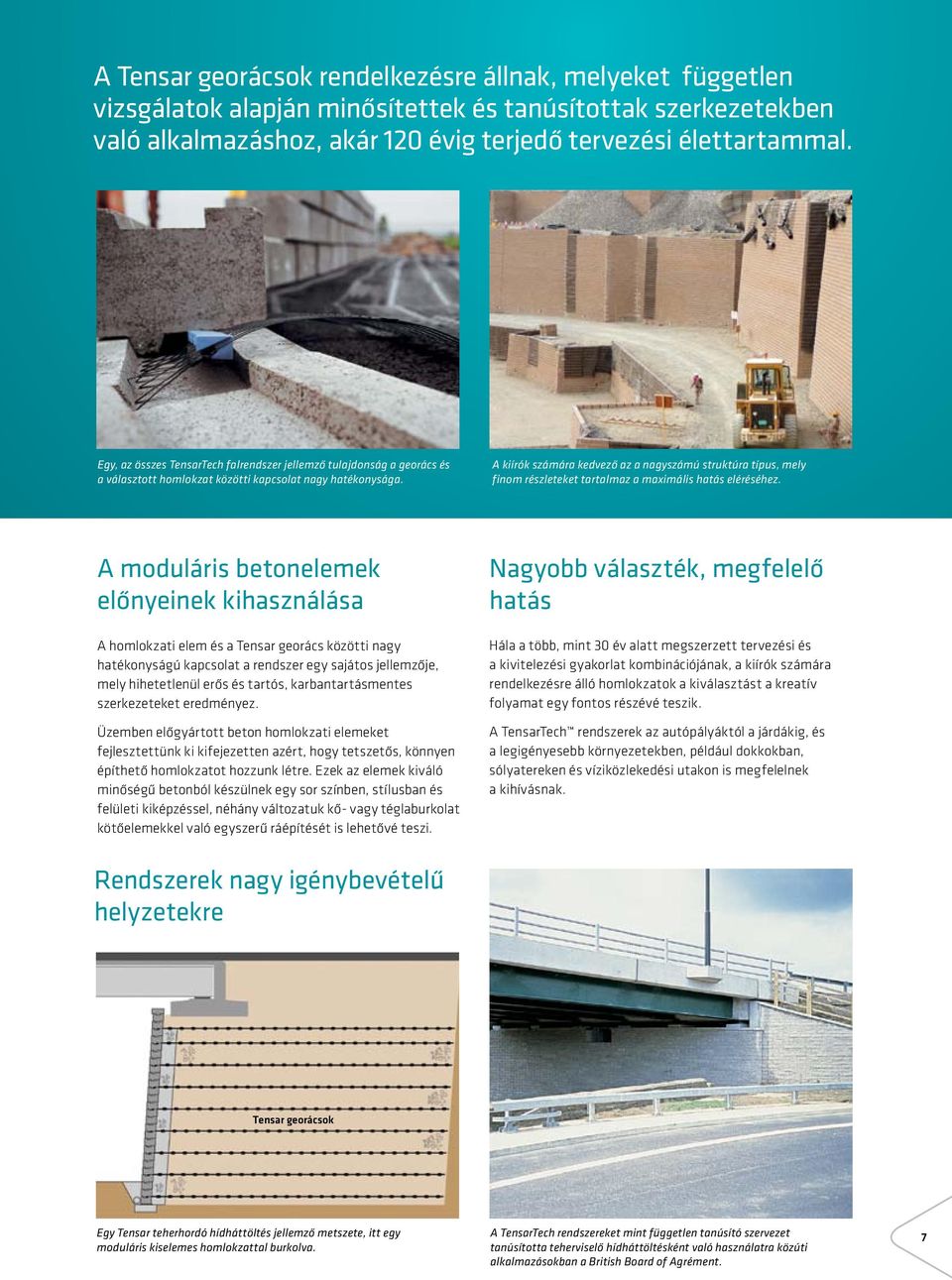

7 A Tensar georácsok rendelkezésre állnak, melyeket független vizsgálatok alapján minősítettek és tanúsítottak szerkezetekben való alkalmazáshoz, akár 120 évig terjedő tervezési élettartammal. Egy, az összes TensarTech falrendszer jellemző tulajdonság a georács és a választott homlokzat közötti kapcsolat nagy hatékonysága. A kiírók számára kedvező az a nagyszámú struktúra típus, mely finom részleteket tartalmaz a maximális hatás eléréséhez. A moduláris betonelemek előnyeinek kihasználása A homlokzati elem és a Tensar georács közötti nagy hatékonyságú kapcsolat a rendszer egy sajátos jellemzője, mely hihetetlenül erős és tartós, karbantartásmentes szerkezeteket eredményez. Üzemben előgyártott beton homlokzati elemeket fejlesztettünk ki kifejezetten azért, hogy tetszetős, könnyen építhető homlokzatot hozzunk létre. Ezek az elemek kiváló minőségű betonból készülnek egy sor színben, stílusban és felületi kiképzéssel, néhány változatuk kő- vagy téglaburkolat kötőelemekkel való egyszerű ráépítését is lehetővé teszi. Nagyobb választék, megfelelő hatás Hála a több, mint 30 év alatt megszerzett tervezési és a kivitelezési gyakorlat kombinációjának, a kiírók számára rendelkezésre álló homlokzatok a kiválasztást a kreatív folyamat egy fontos részévé teszik. A TensarTech rendszerek az autópályáktól a járdákig, és a legigényesebb környezetekben, például dokkokban, sólyatereken és víziközlekedési utakon is megfelelnek a kihívásnak. Rendszerek nagy igénybevételű helyzetekre Tensar georácsok Egy Tensar teherhordó hídháttöltés jellemző metszete, itt egy moduláris kiselemes homlokzattal burkolva. A TensarTech rendszereket mint független tanúsító szervezet tanúsította teherviselő hídháttöltésként való használatra közúti alkalmazásokban a British Board of Agrément. 7

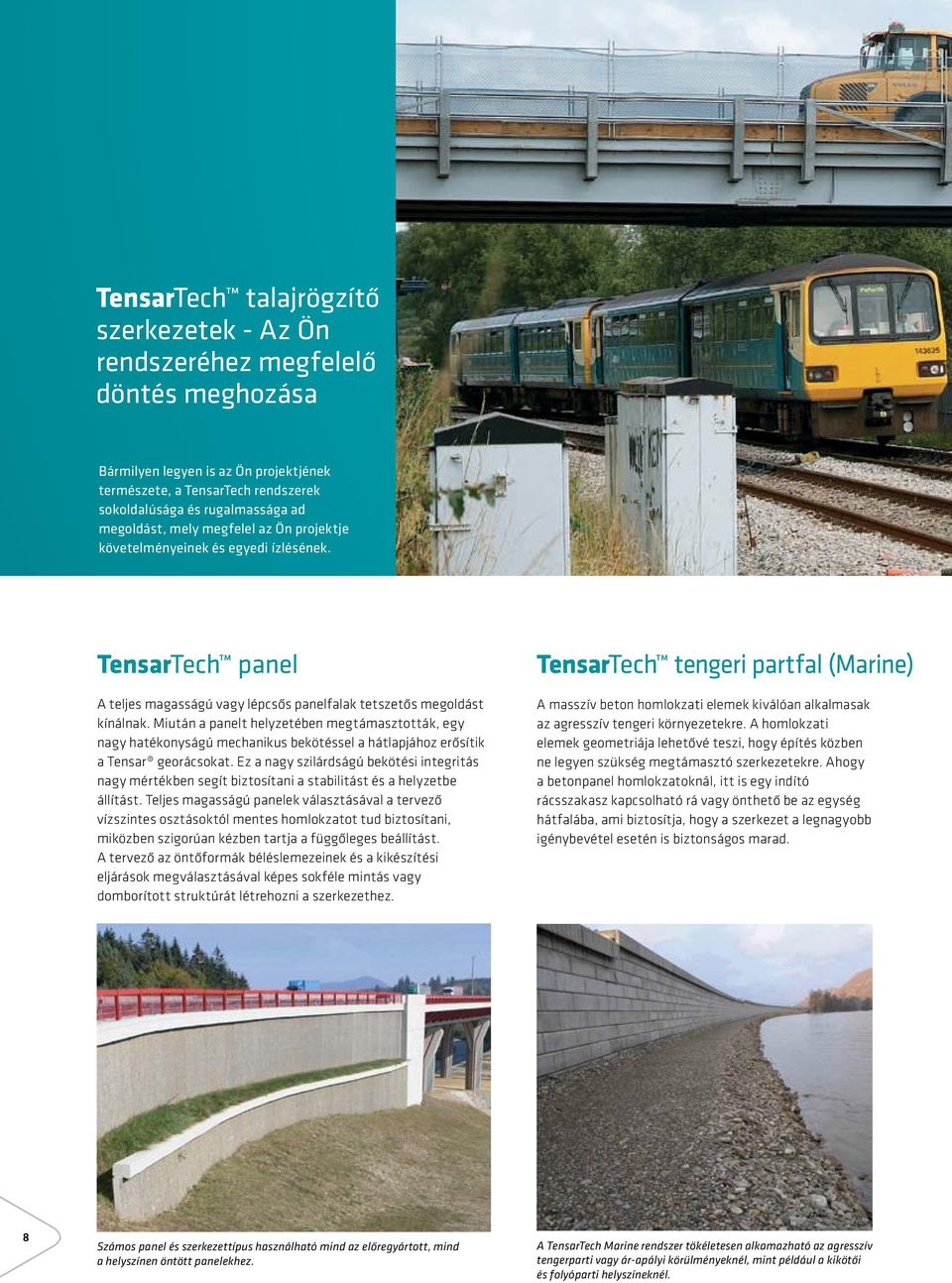

8 TensarTech talajrögzítő szerkezetek - Az Ön rendszeréhez megfelelő döntés meghozása Bármilyen legyen is az Ön projektjének természete, a TensarTech rendszerek sokoldalúsága és rugalmassága ad megoldást, mely megfelel az Ön projektje követelményeinek és egyedi ízlésének. TensarTech panel A teljes magasságú vagy lépcsős panelfalak tetszetős megoldást kínálnak. Miután a panelt helyzetében megtámasztották, egy nagy hatékonyságú mechanikus bekötéssel a hátlapjához erősítik a Tensar georácsokat. Ez a nagy szilárdságú bekötési integritás nagy mértékben segít biztosítani a stabilitást és a helyzetbe állítást. Teljes magasságú panelek választásával a tervező vízszintes osztásoktól mentes homlokzatot tud biztosítani, miközben szigorúan kézben tartja a függőleges beállítást. A tervező az öntőformák béléslemezeinek és a kikészítési eljárások megválasztásával képes sokféle mintás vagy domborított struktúrát létrehozni a szerkezethez. TensarTech tengeri partfal (Marine) A masszív beton homlokzati elemek kiválóan alkalmasak az agresszív tengeri környezetekre. A homlokzati elemek geometriája lehetővé teszi, hogy építés közben ne legyen szükség megtámasztó szerkezetekre. Ahogy a betonpanel homlokzatoknál, itt is egy indító rácsszakasz kapcsolható rá vagy önthető be az egység hátfalába, ami biztosítja, hogy a szerkezet a legnagyobb igénybevétel esetén is biztonságos marad. 8 Számos panel és szerkezettípus használható mind az előregyártott, mind a helyszínen öntött panelekhez. A TensarTech Marine rendszer tökéletesen alkamazható az agresszív tengerparti vagy ár-apályi körülményeknél, mint például a kikötői és folyóparti helyszíneknél.

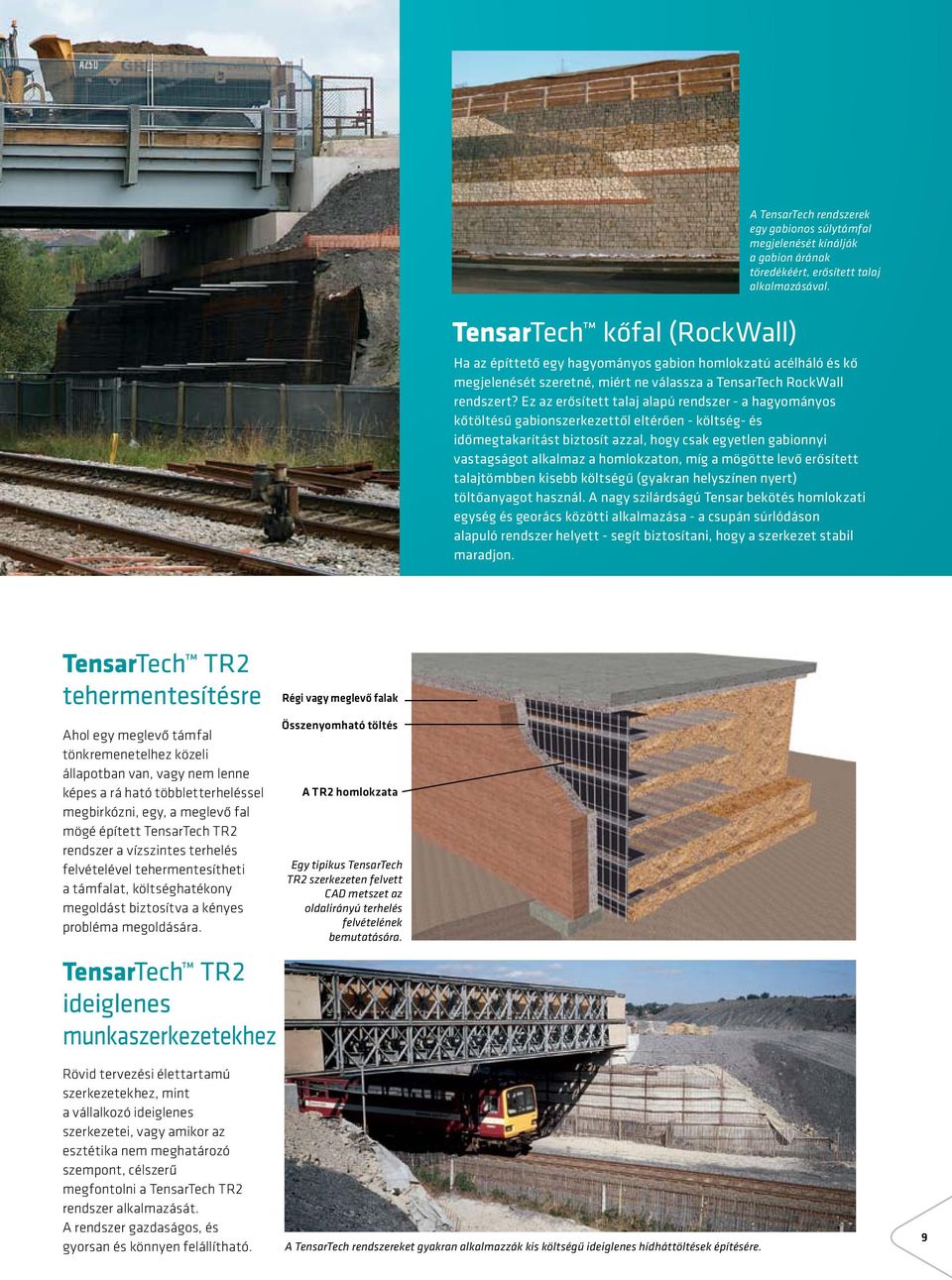

9 TensarTech kőfal (Rockwall) A TensarTech rendszerek egy gabionos súlytámfal megjelenését kínálják a gabion árának töredékéért, erősített talaj alkalmazásával. Ha az építtető egy hagyományos gabion homlokzatú acélháló és kő megjelenését szeretné, miért ne válassza a TensarTech RockWall rendszert? Ez az erősített talaj alapú rendszer - a hagyományos kőtöltésű gabionszerkezettől eltérően - költség- és időmegtakarítást biztosít azzal, hogy csak egyetlen gabionnyi vastagságot alkalmaz a homlokzaton, míg a mögötte levő erősített talajtömbben kisebb költségű (gyakran helyszínen nyert) töltőanyagot használ. A nagy szilárdságú Tensar bekötés homlokzati egység és georács közötti alkalmazása - a csupán súrlódáson alapuló rendszer helyett - segít biztosítani, hogy a szerkezet stabil maradjon. TensarTech TR2 tehermentesítésre Ahol egy meglevő támfal tönkremenetelhez közeli állapotban van, vagy nem lenne képes a rá ható többletterheléssel megbirkózni, egy, a meglevő fal mögé épített TensarTech TR2 rendszer a vízszintes terhelés felvételével tehermentesítheti a támfalat, költséghatékony megoldást biztosítva a kényes probléma megoldására. TensarTech TR2 ideiglenes munkaszerkezetekhez Régi vagy meglevő falak Összenyomható töltés A TR2 homlokzata Egy tipikus TensarTech TR2 szerkezeten felvett CAD metszet az oldalirányú terhelés felvételének bemutatására. Rövid tervezési élettartamú szerkezetekhez, mint a vállalkozó ideiglenes szerkezetei, vagy amikor az esztétika nem meghatározó szempont, célszerű megfontolni a TensarTech TR2 rendszer alkalmazását. A rendszer gazdaságos, és gyorsan és könnyen felállítható. A TensarTech rendszereket gyakran alkalmazzák kis költségű ideiglenes hídháttöltések építésére. 9

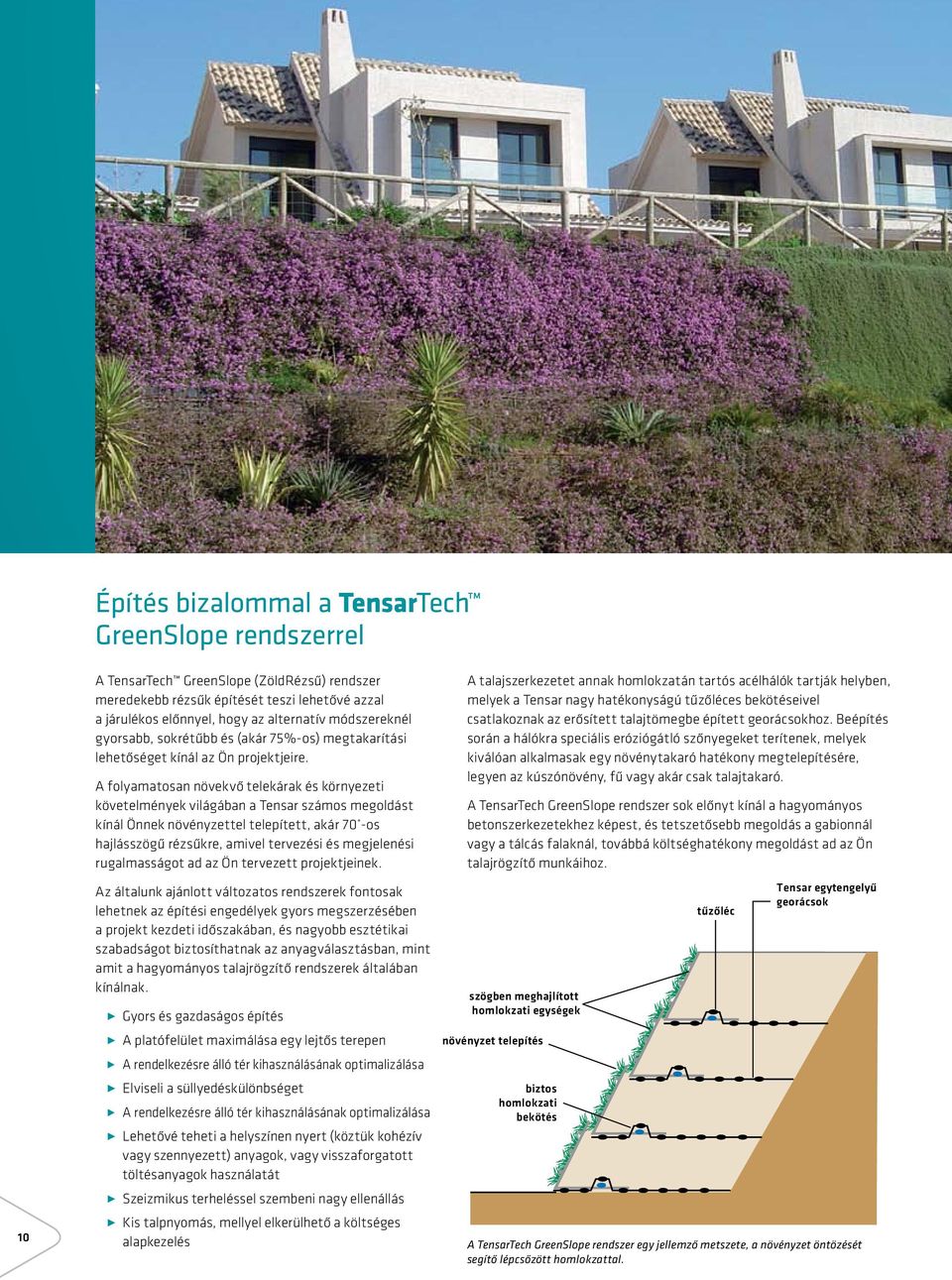

10 Építés bizalommal a TensarTech GreenSlope rendszerrel másodlagos rősítő rácsok A TensarTech GreenSlope (ZöldRézsű) rendszer meredekebb rézsűk építését teszi lehetővé azzal a járulékos előnnyel, hogy az alternatív módszereknél gyorsabb, sokrétűbb és (akár 75%-os) megtakarítási lehetőséget kínál az Ön projektjeire. A folyamatosan növekvő telekárak és környezeti követelmények világában a Tensar számos megoldást kínál Önnek növényzettel telepített, akár 70 -os hajlásszögű rézsűkre, amivel tervezési és megjelenési rugalmasságot ad az Ön tervezett projektjeinek. Az általunk ajánlott változatos rendszerek fontosak lehetnek az építési engedélyek gyors megszerzésében a projekt kezdeti időszakában, és nagyobb esztétikai szabadságot biztosíthatnak az anyagválasztásban, mint amit a hagyományos elsődleges talajrögzítő rendszerek általában kínálnak. erősítő rácsok Gyors és gazdaságos építés A platófelület maximálása egy lejtős terepen A rendelkezésre álló tér kihasználásának optimalizálása Elviseli a süllyedéskülönbséget A rendelkezésre álló tér kihasználásának optimalizálása Lehetővé teheti a helyszínen nyert (köztük kohézív vagy szennyezett) anyagok, vagy visszaforgatott töltésanyagok használatát Szeizmikus terheléssel szembeni nagy ellenállás Kis talpnyomás, mellyel elkerülhető a költséges geogrids 10 reinforce the alapkezelés soil mass providing long-term stability. A talajszerkezetet annak homlokzatán tartós acélhálók tartják helyben, melyek a Tensar nagy hatékonyságú tűzőléces bekötéseivel csatlakoznak az erősített talajtömegbe épített georácsokhoz. Beépítés során a hálókra speciális eróziógátló szőnyegeket terítenek, melyek kiválóan alkalmasak egy növénytakaró hatékony megtelepítésére, legyen az kúszónövény, fű vagy akár csak talajtakaró. A TensarTech GreenSlope rendszer sok előnyt kínál a hagyományos betonszerkezetekhez képest, és tetszetősebb megoldás a gabionnál vagy a tálcás falaknál, továbbá költséghatékony megoldást ad az Ön talajrögzítő munkáihoz. szögben meghajlított homlokzati egységek növényzet telepítés biztos homlokzati bekötés tűzőléc Tensar egytengelyű georácsok A A TensarTech typical section GreenSlope through rendszer the egy TensarTech jellemző metszete, GreenSlope a növényzet System öntözését segítő shown lépcsőzött with a homlokzattal. stepped face to aid irrigation of the vegetation.

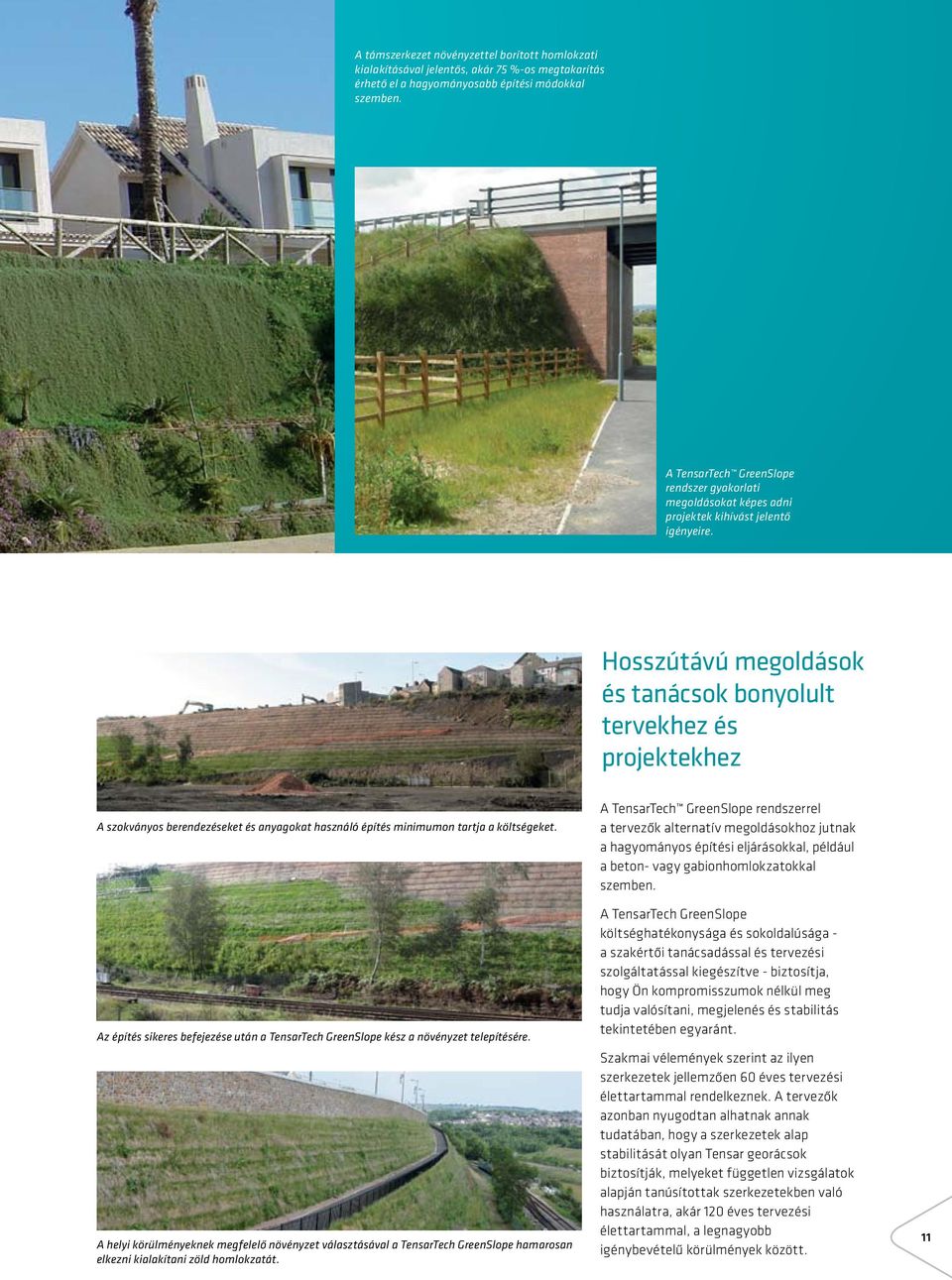

11 A támszerkezet növényzettel borított homlokzati kialakításával jelentős, akár 75 %-os megtakarítás érhető el a hagyományosabb építési módokkal szemben. A TensarTech GreenSlope rendszer gyakorlati megoldásokat képes adni projektek kihívást jelentő igényeire. Hosszútávú megoldások és tanácsok bonyolult tervekhez és projektekhez A szokványos berendezéseket és anyagokat használó építés minimumon tartja a költségeket. Az építés sikeres befejezése után a TensarTech GreenSlope kész a növényzet telepítésére. A helyi körülményeknek megfelelő növényzet választásával a TensarTech GreenSlope hamarosan elkezni kialakítani zöld homlokzatát. A TensarTech GreenSlope rendszerrel a tervezők alternatív megoldásokhoz jutnak a hagyományos építési eljárásokkal, például a beton- vagy gabionhomlokzatokkal szemben. A TensarTech GreenSlope költséghatékonysága és sokoldalúsága - a szakértői tanácsadással és tervezési szolgáltatással kiegészítve - biztosítja, hogy Ön kompromisszumok nélkül meg tudja valósítani, megjelenés és stabilitás tekintetében egyaránt. Szakmai vélemények szerint az ilyen szerkezetek jellemzően 60 éves tervezési élettartammal rendelkeznek. A tervezők azonban nyugodtan alhatnak annak tudatában, hogy a szerkezetek alap stabilitását olyan Tensar georácsok biztosítják, melyeket független vizsgálatok alapján tanúsítottak szerkezetekben való használatra, akár 120 éves tervezési élettartammal, a legnagyobb igénybevételű körülmények között. 11

12 A TensarTech NaturalGreen rendszer gyorsan beleolvad a szerkezet környezetébe. TensarTech NaturalGreen talajrögzítő rendszerrel könnyű dolgozni növényzet telepítés és hosszú távú erózióvédelem másodlagos erősítő rácsok elsődleges erősítő rácsok A TensarTech NaturalGreen rendszer bevált teljesítménnyel és előnyökkel rendelkezik a max. 45 -os rézsűszögű rézsűk építésében. A hosszú távú stabilitás egyszerűen a talajtömegbe beépített vízszintes georács rétegekkel érhető el. 12 A felszíni szőnyeg biztosítja, hogy a növényzet és a gyökérrendszer megkapja a rézsűfelületen való megtelepedéshez és a biztos, tartós fejlődéshez szükséges optimális mennyiségű kapaszkodási lehetőséget és nedvességtartást. A Tensar cég szívesen ad tanácsot a beruházás tervezési és építési szakszában egyaránt, megadva a lehetőséget Önnek, hogy optimalizálja a tervezési élettratamot és a költséghatékonyságot. A Tensar cég szívesen ad tanácsot a beruházás tervezési és építési szakszában egyaránt, megadva a lehetőséget Önnek, hogy optimalizálja a tervezési élettartamot és a költséghatékonyságot. Hagyományos töltésépítési eljárásokkal épül Semmilyen szabályos homlokzat nem építhető meg gyorsabban A nehéz munkagépek a homlokzat pereménél is dolgozhatnak Könnyű és pontos homlokzat kialakítás A biológiailag nem lebomló Tensar Mat gyökérrendszerben való jelenléte segít megvédeni a rézsűt az eróziótól. Tensar s proven geogrids reinforce the soil mass providing long-term stabili A TYPICAL SECTION THROUGH A TENSARTECH SLIPR Erősítetlen megcsúszott/tönkrement rézsű eredeti profil megcsúszás utáni profil csúszósíkbeli tönkremenetel A rendszer rövidebb építési időt és csökkentett forgalommegszakítást tesz lehetővé. kiemelt és tárolt tönkrement anyag

13 növényzet telepítés Kerülje el a melléfogásokat talajtöltések és bevágások javításakor A TYPICAL SECTION THROUGH A TENSARTEC biztos TensarTech Megcsúszás javítás (SLIPREPAIR) Tensar s proven geogrids reinforce the soil mass homlokzati providing long-term stability. bekötés Erősítetlen megcsúszott/tönkrement rézsű A typical section thro shown with a steppe A megcsúszás-javítási eljárások hagyományosan egyaránt időigényesek és környezetkárosítók, a tönkrement töltésanyag kiemelésével és lerakóhelyre szállításával járnak. Ezt az anyagot gyakran behozott szemcsés anyaggal pótolják, ami nagy széndioxid kibocsátást okoz, valamint lerakóhelyi és kőanyagra oil mass providing kivetett adókat long-term Erősítetlen vonhat maga stability. megcsúszott/tönkrement után, és a hosszabb építési idő miatt többletköltségeket rézsű is okoz. A TensarTech SlipRepair (Megcsúszásjavító) rendszer kiemeli a tönkremeneteli zóna talaját, és ugyanazt eredeti az anyagot profil építi vissza georács erősítéssel. Ez jelentősen csökkenti megcsúszás a beszállított töltésanyag igényt. csúszósíkbeli A rendszer költséghatékony utáni és időtakarékos alternatívát biztosíthat, tönkremenetel csökkenti a forgalomkiesést profil és a munkaterületen kívüli járműforgalmat. eredeti profil megcsúszás utáni profil A TYPICAL SECTION THROUGH A TENSARTECH SLIPREPAIR UGH A TENSARTECH SLIPREPAIR Munkaterületen kívüli lerakás csökkenése Kevesebb beszállított töltésanyag Kisebb szállítási költségek és kisebb szennyezés Forgalommegszakítás és sávlezárás minimalizálása kiemelt és tárolt csúszósíkbeli Akár 75%-kal tönkrement gazdaságosabb anyag a hagyományos módszereknél lépcsőzetes tönkremenetel kiemelt Megfelel a fenntartható építési céloknak profil Kisebb széndioxid kibocsátás kiemelt és tárolt tönkrement anyag csúszósíkbeli tönkremenetel A typical section through the TensarTech GreenSlope System shown with a stepped face to aid irrigation of the vegetation. Befejezett TensarTech SlipRepair megjavított rézsűprofil visszaépített és tömörített tönkrement anyag szivárgó lépcsőzetes kiemelt profil Tensar egytengelyű georácsok kieme tönkr Bef viss és tö tönk anya TensarTech SlipRepair rendszer - Nem csak egy csinos arculat A TensarTech SlipRepair rendszer minimalizálja a munkaterületen kívüli talajlerakást és a töltésanyag beszállítást. A megfelelő homlokzatkialakítás lehetővé teszi a növényzet gyors megtelepedését. 13 A TensarTech SlipRepair rendszer nemcsak stabil, hanem tetszetősen természetes is.

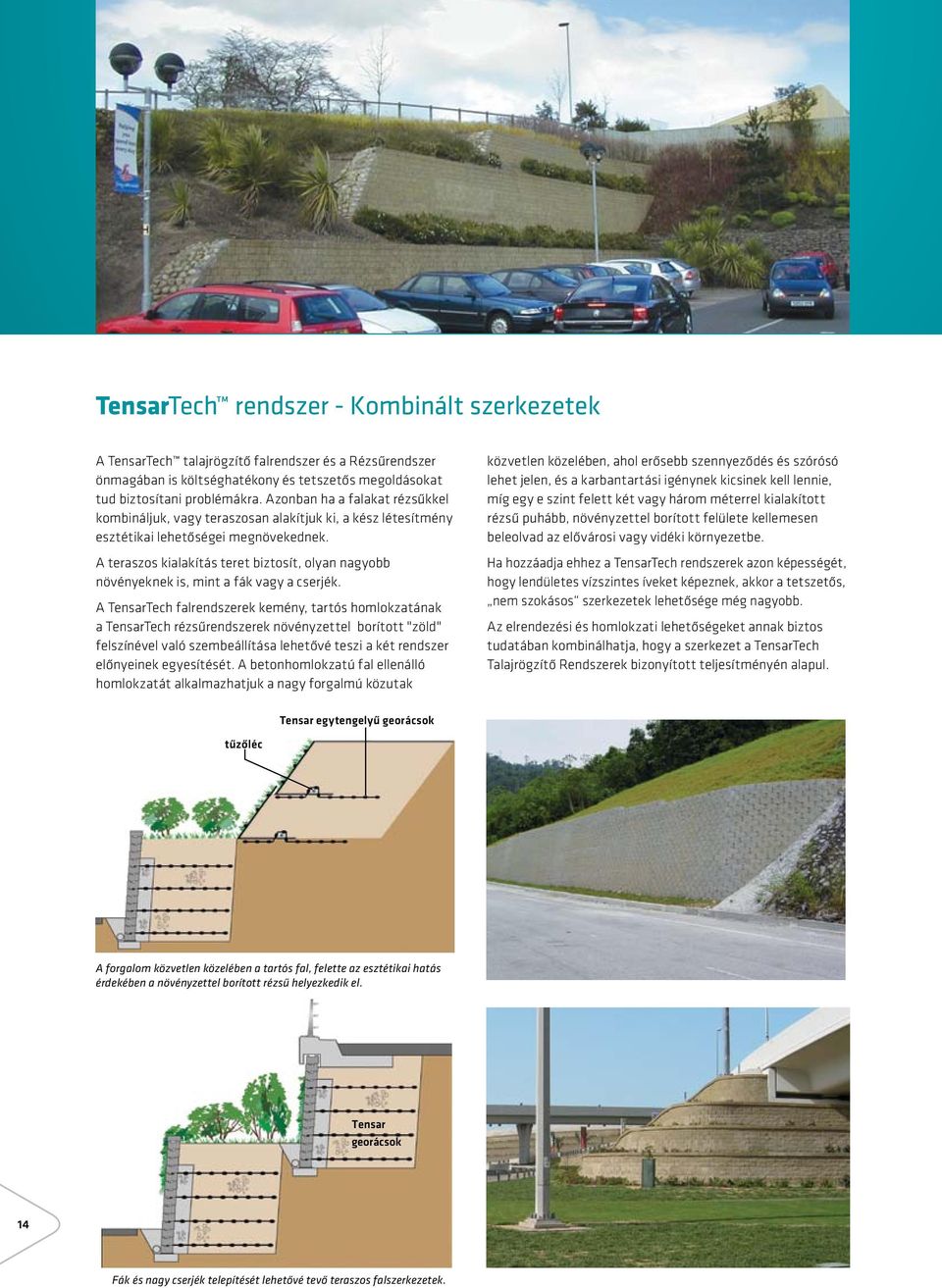

14 TensarTech rendszer - Kombinált szerkezetek A TensarTech talajrögzítő falrendszer és a Rézsűrendszer önmagában is költséghatékony és tetszetős megoldásokat tud biztosítani problémákra. Azonban ha a falakat rézsűkkel kombináljuk, vagy teraszosan alakítjuk ki, a kész létesítmény esztétikai lehetőségei megnövekednek. A teraszos kialakítás teret biztosít, olyan nagyobb növényeknek is, mint a fák vagy a cserjék. A TensarTech falrendszerek kemény, tartós homlokzatának a TensarTech rézsűrendszerek növényzettel borított "zöld" felszínével való szembeállítása lehetővé teszi a két rendszer előnyeinek egyesítését. A betonhomlokzatú fal ellenálló homlokzatát alkalmazhatjuk a nagy forgalmú közutak közvetlen közelében, ahol erősebb szennyeződés és szórósó lehet jelen, és a karbantartási igénynek kicsinek kell lennie, míg egy e szint felett két vagy három méterrel kialakított rézsű puhább, növényzettel borított felülete kellemesen beleolvad az elővárosi vagy vidéki környezetbe. Ha hozzáadja ehhez a TensarTech rendszerek azon képességét, hogy lendületes vízszintes íveket képeznek, akkor a tetszetős, nem szokásos szerkezetek lehetősége még nagyobb. Az elrendezési és homlokzati lehetőségeket annak biztos tudatában kombinálhatja, hogy a szerkezet a TensarTech Talajrögzítő Rendszerek bizonyított teljesítményén alapul. Tensar egytengelyű georácsok tűzőléc A forgalom közvetlen közelében a tartós fal, felette az esztétikai hatás érdekében a növényzettel borított rézsű helyezkedik el. Tensar georácsok 14 Fák és nagy cserjék telepítését lehetővé tevő teraszos falszerkezetek.

15 Nagy számú esztétikai és környezetvédelmi megoldásunk birtokában segíteni tudunk Önnek, hogy megfeleljen a helyi tervezési és engedélyezési előírásoknak. Tervezési és szállítási szolgáltatások TensarSoil tervező szoftver A Tensar tapasztalt építőmérnökei az Ön rendelkezésére állnak, hogy munkáját a következő szakaszba vigye. Tervezőirodánk készen áll, hogy támogatást adjon az általános alkalmazási javaslatoktól, melyekkel ellenőrizhető a beruházás életképessége és melyek lehetővé teszik a költségtervezést, egészen a teljes kártalanítást magába foglaló tervezés és szállítás csomagig. Biztosítani tudjuk az összes szükséges tervezési tanúsítványt és munkaszámítást ellenőrzésre kész formában, a kiviteli tervekkel és az összes fontos specifikációval és beépítési részlettel. A Tensar cég az utóbbi 30 év során több olyan szoftvert fejlesztett ki, melyek a világ legösszetettebb erősített talaj tervező szoftverei közé tartoznak. Ezeket használjuk cégünknél, hogy ügyfeleinknek gazdaságilag hatékony, pontos és gyors alkalmazási javaslatokat adjunk, segítsük őket a tervek kidolgozásában a megvalósíthatósági tanulmánytól az építésig. Ezen TensarSoil szoftver egy változata most a tervezők és kiírók rendelkezésére áll. Ön is beszerezheti a TensarSoil tervező szoftver saját példányát, kérjük, hogy lépjen kapcsolatba a Tensar International helyi képviselőjével. 15

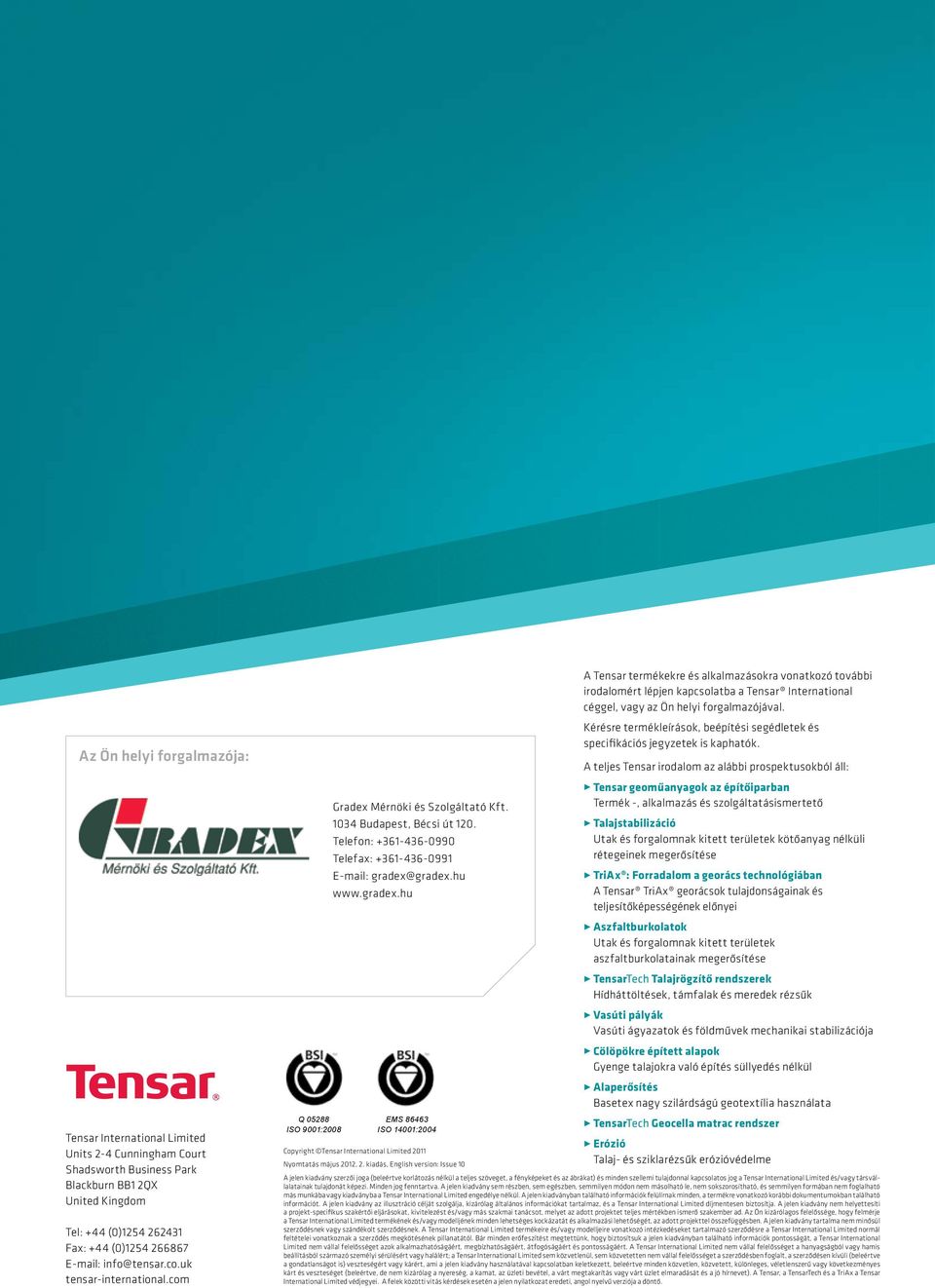

16 A Tensar termékekre és alkalmazásokra vonatkozó további irodalomért lépjen kapcsolatba a Tensar International céggel, vagy az Ön helyi forgalmazójával. Az Ön helyi forgalmazója: Tensar International Limited Units 2-4 Cunningham Court Shadsworth Business Park Blackburn BB1 2QX United Kingdom Tel: +44 (0) Fax: +44 (0) info@tensar.co.uk tensar-international.com Q ISO 9001:2008 Gradex Mérnöki és Szolgáltató Kft Budapest, Bécsi út 120. Telefon: Telefax: gradex@gradex.hu EMS ISO 14001:2004 Copyright Tensar International Limited 2011 Nyomtatás május 2012, 2. kiadás, English version: Issue 10 Kérésre termékleírások, beépítési segédletek és specifikációs jegyzetek is kaphatók. A teljes Tensar irodalom az alábbi prospektusokból áll: Tensar geoműanyagok az építőiparban Termék -, alkalmazás és szolgáltatásismertető Talajstabilizáció Utak és forgalomnak kitett területek kötőanyag nélküli rétegeinek megerősítése Triax : forradalom a georács technológiában A Tensar TriAx georácsok tulajdonságainak és teljesítőképességének előnyei aszfaltburkolatok Utak és forgalomnak kitett területek aszfaltburkolatainak megerősítése TensarTech Talajrögzítő rendszerek Hídháttöltések, támfalak és meredek rézsűk vasúti pályák Vasúti ágyazatok és földművek mechanikai stabilizációja cölöpökre épített alapok Gyenge talajokra való építés süllyedés nélkül alaperősítés Basetex nagy szilárdságú geotextília használata TensarTech geocella matrac rendszer erózió Talaj- és sziklarézsűk erózióvédelme A jelen kiadvány szerzői joga (beleértve korlátozás nélkül a teljes szöveget, a fényképeket és az ábrákat) és minden szellemi tulajdonnal kapcsolatos jog a Tensar International Limited és/vagy társvállalatainak tulajdonát képezi. Minden jog fenntartva. A jelen kiadvány sem részben, sem egészben, semmilyen módon nem másolható le, nem sokszorosítható, és semmilyen formában nem foglalható más munkába vagy kiadványba a Tensar International Limited engedélye nélkül. A jelen kiadványban található információk felülírnak minden, a termékre vonatkozó korábbi dokumentumokban található információt. A jelen kiadvány az illusztráció célját szolgálja, kizárólag általános információkat tartalmaz, és a Tensar International Limited díjmentesen biztosítja. A jelen kiadvány nem helyettesíti a projekt-specifikus szakértői eljárásokat, kivitelezést és/vagy más szakmai tanácsot, melyet az adott projektet teljes mértékben ismerő szakember ad. Az Ön kizárólagos felelőssége, hogy felmérje a Tensar International Limited termékének és/vagy modelljének minden lehetséges kockázatát és alkalmazási lehetőségét, az adott projekttel összefüggésben. A jelen kiadvány tartalma nem minősül szerződésnek vagy szándékolt szerződésnek. A Tensar International Limited termékeire és/vagy modelljeire vonatkozó intézkedéseket tartalmazó szerződésre a Tensar International Limited normál feltételei vonatkoznak a szerződés megkötésének pillanatától. Bár minden erőfeszítést megtettünk, hogy biztosítsuk a jelen kiadványban található információk pontosságát, a Tensar International Limited nem vállal felelősséget azok alkalmazhatóságáért, megbízhatóságáért, átfogóságáért és pontosságáért. A Tensar International Limited nem vállal felelősséget a hanyagságból vagy hamis beállításból származó személyi sérülésért vagy halálért; a Tensar International Limited sem közvetlenül, sem közvetetten nem vállal felelősséget a szerződésben foglalt, a szerződésen kívüli (beleértve a gondatlanságot is) veszteségért vagy kárért, ami a jelen kiadvány használatával kapcsolatban keletkezett, beleértve minden közvetlen, közvetett, különleges, véletlenszerű vagy következményes kárt és veszteséget (beleértve, de nem kizárólag a nyereség, a kamat, az üzleti bevétel, a várt megtakarítás vagy várt üzlet elmaradását és a jó hírnevet). A Tensar, a TensarTech és a TriAx a Tensar International Limited védjegyei. A felek közötti vitás kérdések esetén a jelen nyilatkozat eredeti, angol nyelvű verziója a döntő.
