1 hu Külsd vibrátorok AR 52/... Kezelési utasitás

2

3 EL;SZÓ Eldszó A biztonsági eldírások elolvasása, megértése és betartása döntden hozzárul az Ön biztonságához és védi Önt az egészségkárosodástól. Használja és tartsa karban az Ön Wacker készülékét az üzemeltetési utasítás adatai szerint. A Wacker készülék ezt a figyelmességet hibamentes mnködéssel és nagy megbízhatósággal hálálja meg. A hibás alkatrészeket minél eldbb ki kell cserélni. Minden jog, különösen a sokszorosítás és terjesztés joga fenntartva. Copyright by Wacker Construction Equipment AG. Ez a tájékoztató, akár csak részleteiben is kizárólag a Wacker Construction Equipment AG eldzetes írásbeli engedélyével lehet utánnyomni, feldolgozni, sokszorosítani vagy terjeszteni. Bármilyen formáben és módon történd sokszorosítás, terjesztés vagy adathordozón történd tárolás, amelyet a Wacker nem engedélyezett, megsérti az érvényes szerzdi jogokat és azt a törvény bünteti. A gépeink jobbítását szolgáló vagy a biztonsági színvonalat emeld mnszaki változtatások jogát kifejezetten fenntartjuk - külön bejelentés nélkül is. T00778H 1

4 TARTALOMJEGYZÉK EL;SZÓ 1 BIZTONSÁGI ÚTMUTATÁSOK 3 Általános rész 3 Üzemeltetés 3 Felügyelet 4 Karbantartás 4 Szállítás 4 Ellendrzés 4 MESZAKI ADATOK 5 A GÉP LEÍRÁSA 7 Alkalmazási területe 7 Méretei 7 Rögzítés 7 Útmutatás 7 Csatlakoztatás 7 A csatlakozók csatlakoztatása jobbra forgó forgórész esetén 8 A centrifugális erd megváltoztatása 8 KARBANTARTÁS 9 Motorház 9 Karbantartási terv 9 DIAGRAMM 10 DIAGRAMM 11 VIBRÁCIÓS TÁRCSÁK 12 AR 52/9/042; 12 AR 52/6/042; AR 52/6/ AR 52/3/ AR 52/4,5/ hu_002IVZ.fm 2

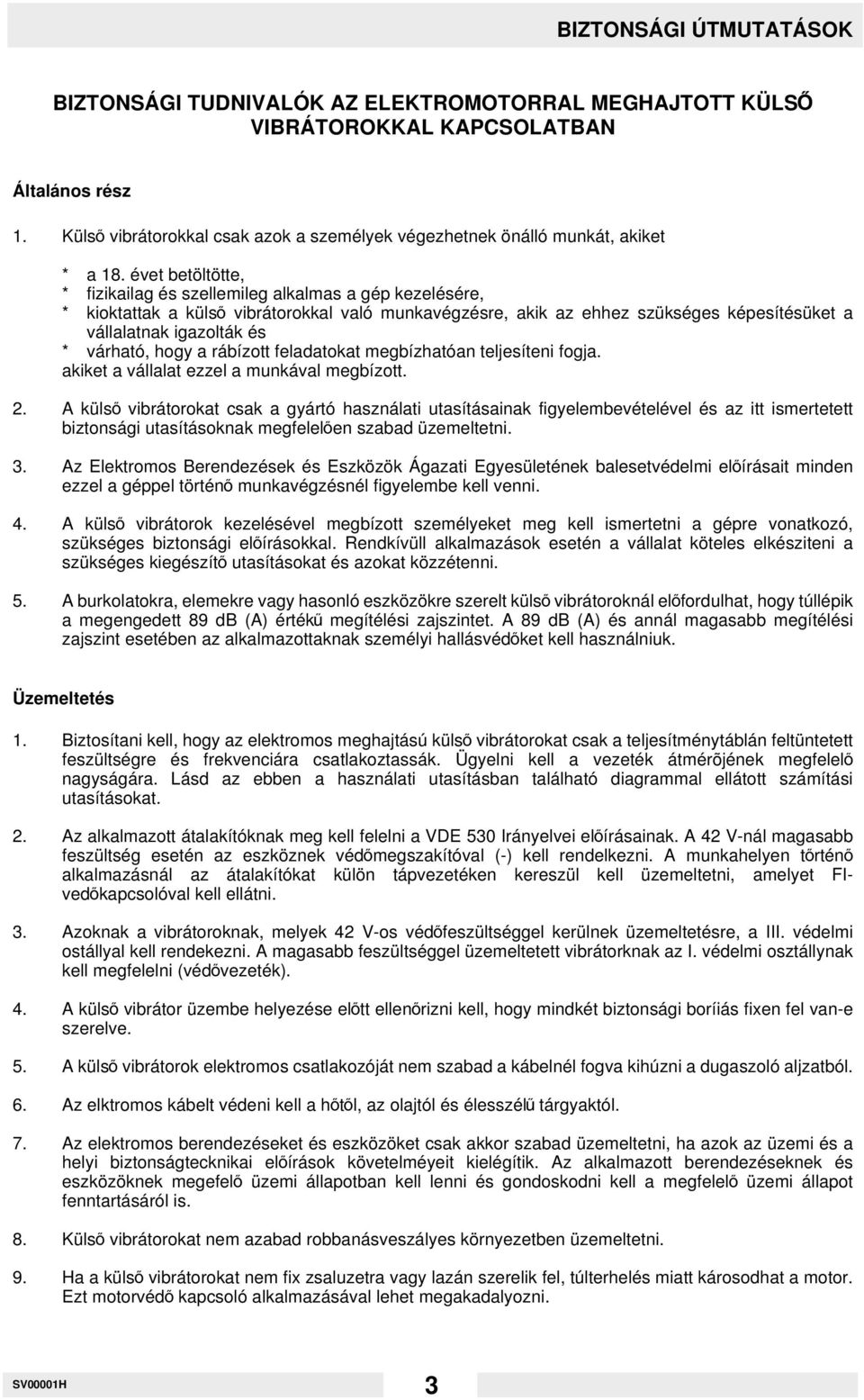

5 BIZTONSÁGI ÚTMUTATÁSOK BIZTONSÁGI TUDNIVALÓK AZ ELEKTROMOTORRAL MEGHAJTOTT KÜLS; VIBRÁTOROKKAL KAPCSOLATBAN Általános rész 1. Külsd vibrátorokkal csak azok a személyek végezhetnek önálló munkát, akiket * a 18. évet betöltötte, * fizikailag és szellemileg alkalmas a gép kezelésére, * kioktattak a külsd vibrátorokkal való munkavégzésre, akik az ehhez szükséges képesítésüket a vállalatnak igazolták és * várható, hogy a rábízott feladatokat megbízhatóan teljesíteni fogja. akiket a vállalat ezzel a munkával megbízott. 2. A külsd vibrátorokat csak a gyártó használati utasításainak figyelembevételével és az itt ismertetett biztonsági utasításoknak megfelelden szabad üzemeltetni. 3. Az Elektromos Berendezések és Eszközök Ágazati Egyesületének balesetvédelmi eldírásait minden ezzel a géppel történd munkavégzésnél figyelembe kell venni. 4. A külsd vibrátorok kezelésével megbízott személyeket meg kell ismertetni a gépre vonatkozó, szükséges biztonsági eldírásokkal. Rendkívüll alkalmazások esetén a vállalat köteles elkésziteni a szükséges kiegészítd utasításokat és azokat közzétenni. 5. A burkolatokra, elemekre vagy hasonló eszközökre szerelt külsd vibrátoroknál eldfordulhat, hogy túllépik a megengedett 89 db (A) értékn megítélési zajszintet. A 89 db (A) és annál magasabb megítélési zajszint esetében az alkalmazottaknak személyi hallásvéddket kell használniuk. Üzemeltetés 1. Biztosítani kell, hogy az elektromos meghajtású külsd vibrátorokat csak a teljesítménytáblán feltüntetett feszültségre és frekvenciára csatlakoztassák. Ügyelni kell a vezeték átmérõjének megfeleld nagyságára. Lásd az ebben a használati utasításban található diagrammal ellátott számítási utasításokat. 2. Az alkalmazott átalakítóknak meg kell felelni a VDE 530 Irányelvei eldírásainak. A 42 V-nál magasabb feszültség esetén az eszköznek véddmegszakítóval (-) kell rendelkezni. A munkahelyen tdrténd alkalmazásnál az átalakítókat külön tápvezetéken kereszül kell üzemeltetni, amelyet FIveddkapcsolóval kell ellátni. 3. Azoknak a vibrátoroknak, melyek 42 V-os véddfeszültséggel kerülnek üzemeltetésre, a III. védelmi ostállyal kell rendekezni. A magasabb feszültséggel üzemeltetett vibrátorknak az I. védelmi osztállynak kell megfelelni (véddvezeték). 4. A külsd vibrátor üzembe helyezése eldtt ellendrizni kell, hogy mindkét biztonsági boríiás fixen fel van-e szerelve. 5. A külsd vibrátorok elektromos csatlakozóját nem szabad a kábelnél fogva kihúzni a dugaszoló aljzatból. 6. Az elktromos kábelt védeni kell a hdtdl, az olajtól és élesszéln tárgyaktól. 7. Az elektromos berendezéseket és eszközöket csak akkor szabad üzemeltetni, ha azok az üzemi és a helyi biztonságtecknikai eldírások követelméyeit kielégítik. Az alkalmazott berendezéseknek és eszközöknek megefeld üzemi állapotban kell lenni és gondoskodni kell a megfeleld üzemi állapot fenntartásáról is. 8. Külsd vibrátorokat nem azabad robbanásveszályes környezetben üzemeltetni. 9. Ha a külsd vibrátorokat nem fix zsaluzetra vagy lazán szerelik fel, túlterhelés miatt károsodhat a motor. Ezt motorvédd kapcsoló alkalmazásával lehet megakadalyozni. SV00001H 3

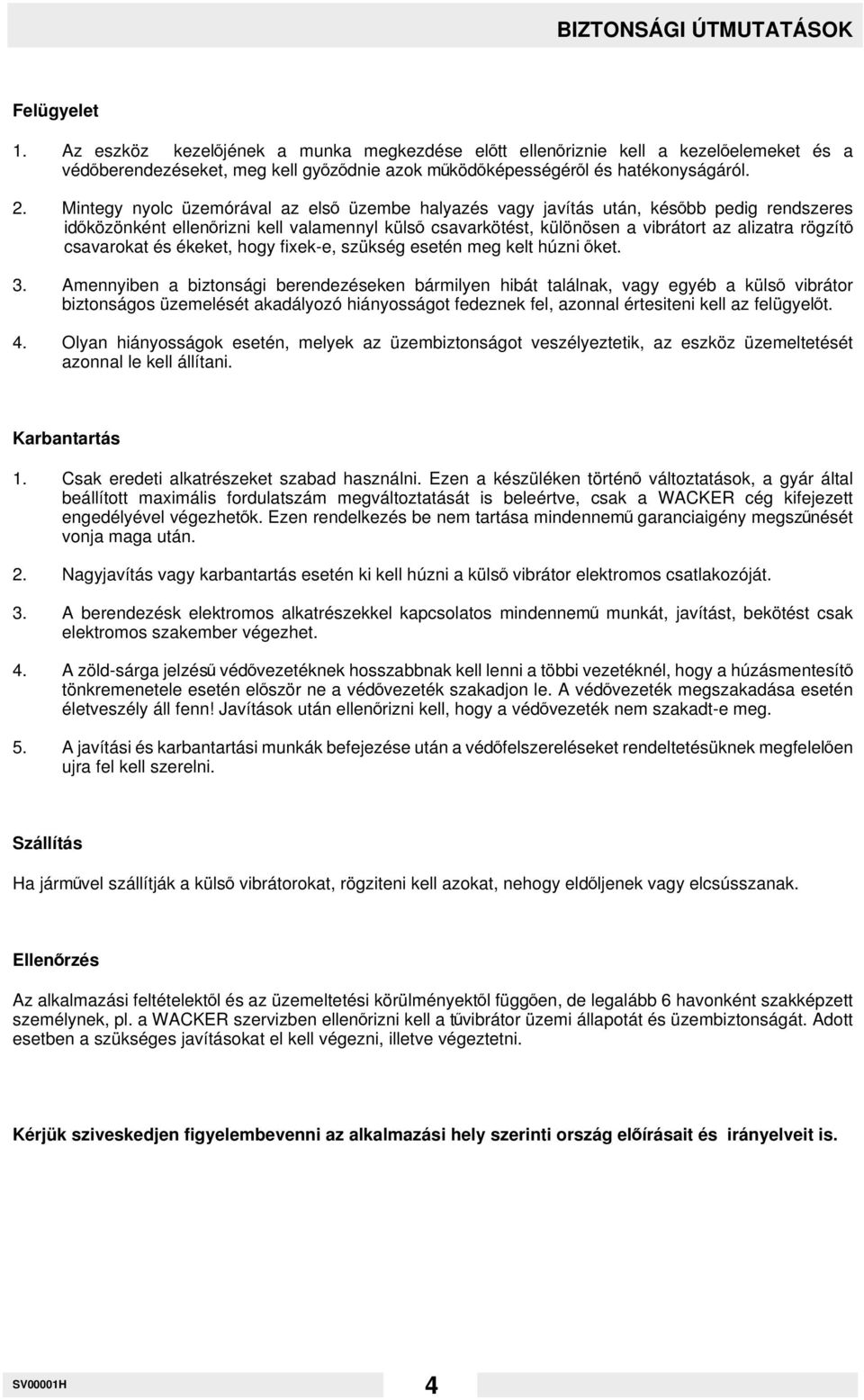

6 BIZTONSÁGI ÚTMUTATÁSOK Felügyelet 1. Az eszköz kezeldjének a munka megkezdése eldtt ellendriznie kell a kezeldelemeket és a véddberendezéseket, meg kell gydzddnie azok mnköddképességérdl és hatékonyságáról. 2. Mintegy nyolc üzemórával az elsd üzembe halyazés vagy javítás után, késdbb pedig rendszeres iddközönként ellendrizni kell valamennyl külsd csavarkötést, különösen a vibrátort az alizatra rögzítd csavarokat és ékeket, hogy fixek-e, szükség esetén meg kelt húzni dket. 3. Amennyiben a biztonsági berendezéseken bármilyen hibát találnak, vagy egyéb a külsd vibrátor biztonságos üzemelését akadályozó hiányosságot fedeznek fel, azonnal értesiteni kell az felügyeldt. 4. Olyan hiányosságok esetén, melyek az üzembiztonságot veszélyeztetik, az eszköz üzemeltetését azonnal le kell állítani. Karbantartás 1. Csak eredeti alkatrészeket szabad használni. Ezen a készüléken történd változtatások, a gyár által beállított maximális fordulatszám megváltoztatását is beleértve, csak a WACKER cég kifejezett engedélyével végezhetdk. Ezen rendelkezés be nem tartása mindennemn garanciaigény megsznnését vonja maga után. 2. Nagyjavítás vagy karbantartás esetén ki kell húzni a külsd vibrátor elektromos csatlakozóját. 3. A berendezésk elektromos alkatrészekkel kapcsolatos mindennemn munkát, javítást, bekötést csak elektromos szakember végezhet. 4. A zöld-sárga jelzésn véddvezetéknek hosszabbnak kell lenni a többi vezetéknél, hogy a húzásmentesítd tönkremenetele esetén eldször ne a véddvezeték szakadjon le. A véddvezeték megszakadása esetén életveszély áll fenn! Javítások után ellendrizni kell, hogy a véddvezeték nem szakadt-e meg. 5. A javítási és karbantartási munkák befejezése után a véddfelszereléseket rendeltetésüknek megfelelden ujra fel kell szerelni. Szállítás Ha jármnvel szállítják a külsd vibrátorokat, rögziteni kell azokat, nehogy elddljenek vagy elcsússzanak. Ellendrzés Az alkalmazási feltételektdl és az üzemeltetési körülményektdl függden, de legalább 6 havonként szakképzett személynek, pl. a WACKER szervizben ellendrizni kell a tnvibrátor üzemi állapotát és üzembiztonságát. Adott esetben a szükséges javításokat el kell végezni, illetve végeztetni. Kérjük sziveskedjen figyelembevenni az alkalmazási hely szerinti ország eldírásait és irányelveit is. SV00001H 4

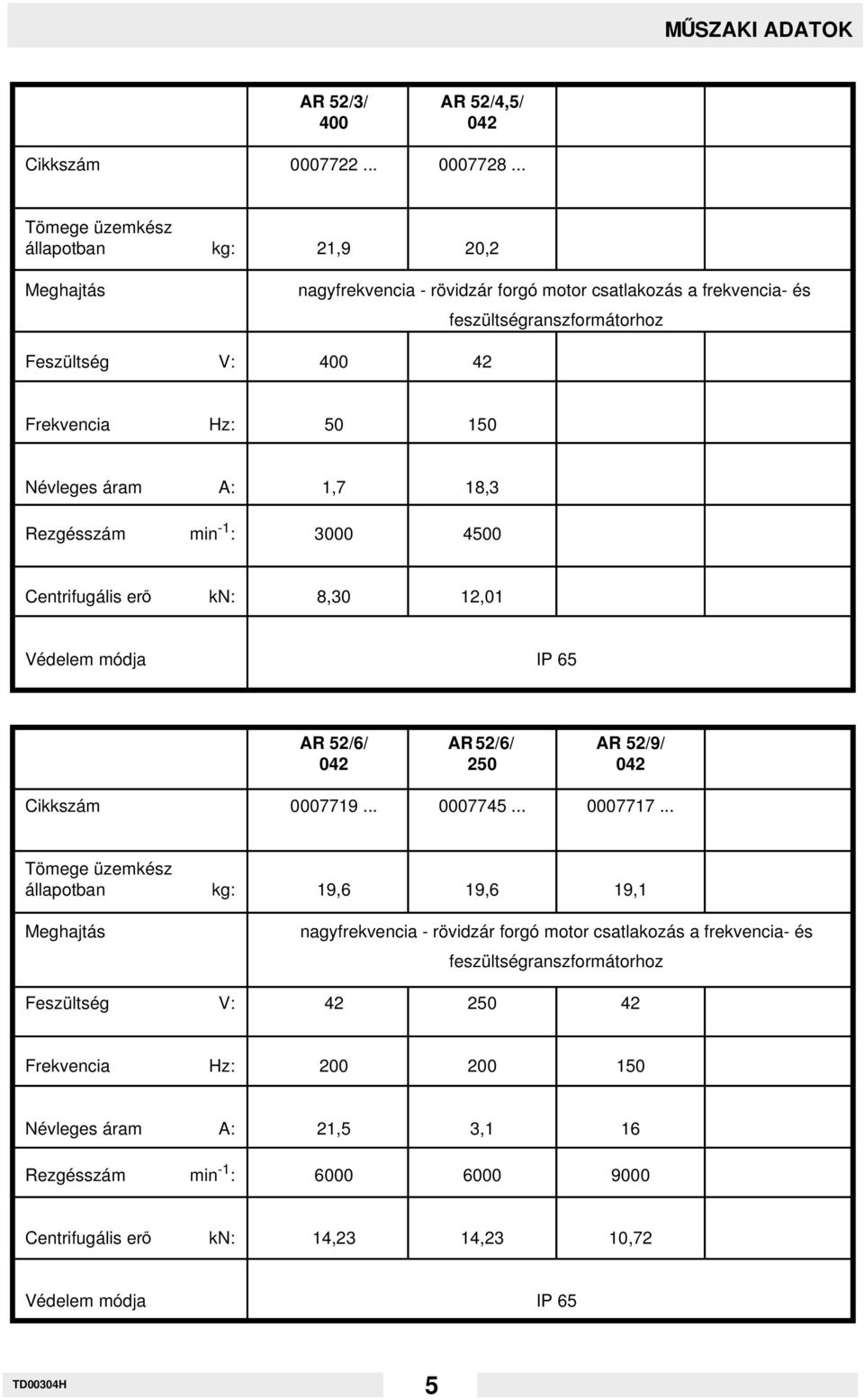

7 MESZAKI ADATOK AR 52/3/ AR 52/4,5/ Cikkszám Tömege üzemkész állapotban kg: 21,9 20,2 Meghajtás nagyfrekvencia - rövidzár forgó motor csatlakozás a frekvencia- és feszültségranszformátorhoz Feszültség V: Frekvencia Hz: Névleges áram A: 1,7 18,3 Rezgésszám min -1 : Centrifugális erd kn: 8,30 12,01 Védelem módja IP 65 AR 52/6/ AR 52/6/ AR 52/9/ Cikkszám Tömege üzemkész állapotban kg: 19,6 19,6 19,1 Meghajtás nagyfrekvencia - rövidzár forgó motor csatlakozás a frekvencia- és feszültségranszformátorhoz Feszültség V: Frekvencia Hz: Névleges áram A: 21,5 3,1 16 Rezgésszám min -1 : Centrifugális erd kn: 14,23 14,23 10,72 Védelem módja IP 65 TD00304H 5

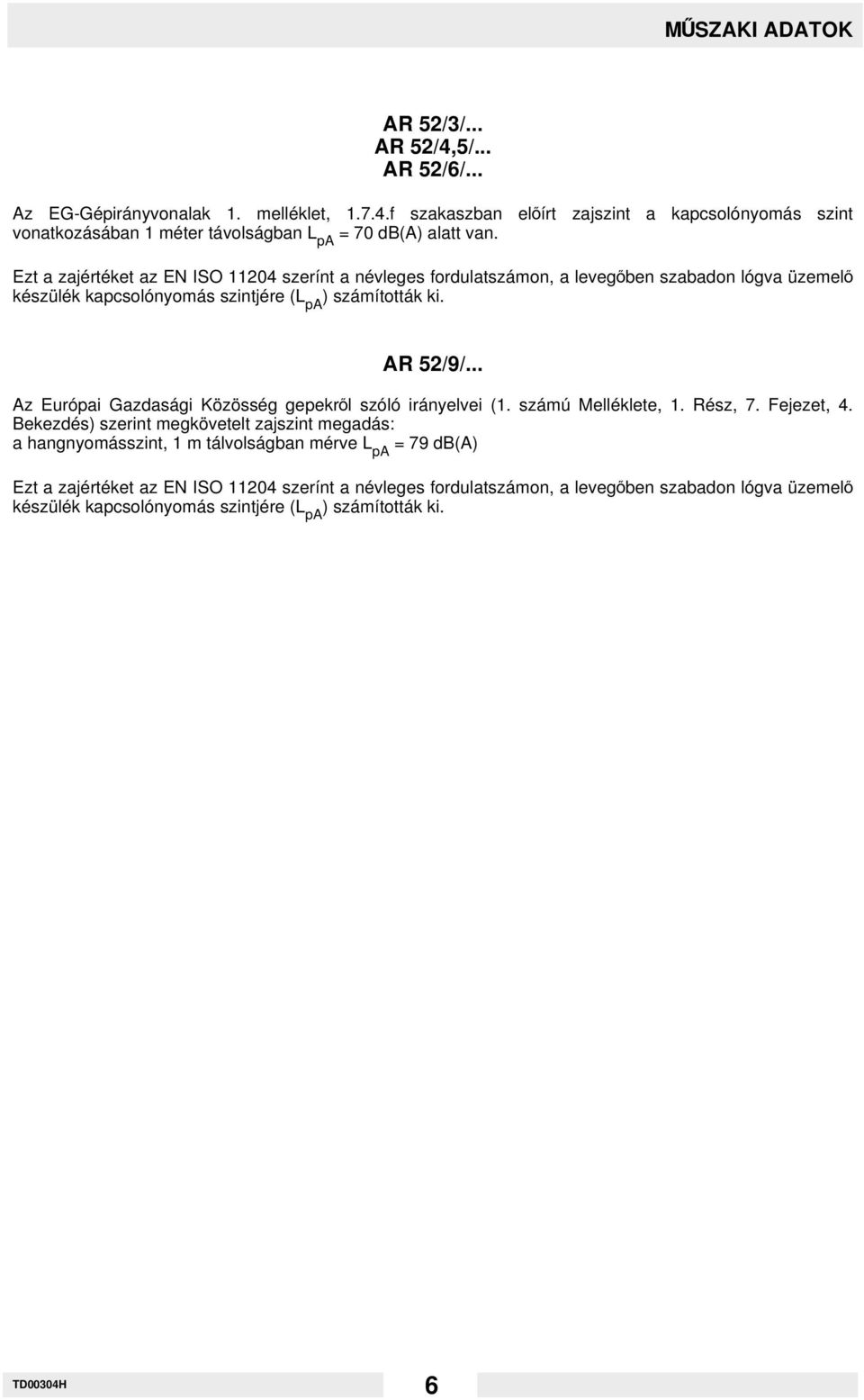

8 MESZAKI ADATOK AR 52/3/... AR 52/4,5/... AR 52/6/... Az EG-Gépirányvonalak 1. melléklet, f szakaszban eldírt zajszint a kapcsolónyomás szint vonatkozásában 1 méter távolságban L pa = 70 db(a) alatt van. Ezt a zajértéket az EN ISO szerínt a névleges fordulatszámon, a levegdben szabadon lógva üzemeld készülék kapcsolónyomás szintjére (L pa ) számították ki. AR 52/9/... Az Európai Gazdasági Közösség gepekrdl szóló irányelvei (1. számú Melléklete, 1. Rész, 7. Fejezet, 4. Bekezdés) szerint megkövetelt zajszint megadás: a hangnyomásszint, 1 m tálvolságban mérve L pa = 79 db(a) Ezt a zajértéket az EN ISO szerínt a névleges fordulatszámon, a levegdben szabadon lógva üzemeld készülék kapcsolónyomás szintjére (L pa ) számították ki. TD00304H 6

9 A GÉP LEÍRÁSA Alkalmazási területe Beton- és készrészekben mindenfajta forma kialakításához valamint rázóasztalok, rázópadok és gépek felszereléséhez. Magas- és mélyépítésben zsalurázóként valamennyl betonépitéshez, pallódeszkák, lapok stb. felszereléséhez. Méretei A B C D AR 52/1,5/ AR 52/3/ AR 52/4,5/ AR 52/6/ AR 52/9/ Rögzítés A külsd vibrátor (1) rógzítéséhez a formára az adott támaszkodási pontnál egy merevítd ldomot (pl. U80) kell elhelyezni. A merevítd ldomra kell ráhegesztenl vagy a külsd vibrátor (1) rászereld szerkezetét (4), vagy egy küldn síkba gyalult acéllemezt, amelyre a rászereld szerkezetet (4) rá lehet csavarozni. Az összes hegesztésl varratot megszakadó réteghegesztésként kell klalakítani. Magát a külsd vibrátort (1) a kapocsszekrény (5) alá ráöntött bakkal a rászereld szerkezet (4) szahad csapjaira (6) kell tolni, és a motorházra (7) óntdtt, hasított orron keresztnl a szemes csavar peremes anyájával meg kell húzni (ajánlott meghúzási nyomaték Nm). Amennyiben elegendd számn rászereld szerekezet áll rendelkezésre a külsd vibrátort (1) a betonozás eldrehaladtával a peremes anya (8) megoldásával le lehet venni a rászereld szerkezetrdl és folyamatosan át lehet helyezni. Dtmutatás A zsaluzatnak illetve az idomnak kifogástalan kapcsolatokkal és zárszerkezetekkel kell rendelkeznie és a jobb rezgésátvitel érdekében szükség esetén megfelelden merevíteni kell. Ellenkezd esetben a túlzott áramíelvétel vagy mechanikal hatások miatt túlterhelés léphet fel a külsd vibrátornál. Csatlakoztatás A csatlakoztatás eldtt ellerizni kell: Az alkalmazott feszültségnek meg kell felelnle a típustáblán megadott adatoknak. A külsd vibrátort közvetlenül a 400 V 50 Hz feszültségre kell kötni, az alábbiak szerint: AR 52/1,5/400 AR 52/3/400 T00167H 7

10 A GÉP LEÍRÁSA A külsd vibrátort egy WACKER-frekvencia- és feszültségtranszformátorra kell kötni az alábbiak szerint: AR 52/4,5/042 a trafóra 150 Hz 42 V szekunder leadás AR 52/4,5/250 a trafóra 150 Hz 250 V szekunder leadás AR 52/6/042 a trafóra 200 Hz 42 V szekunder leadás AR 52/6/250 a trafóra 200 Hz 250 V szekunder leadás AR 52/9/042 a trafóra 150 Hz 42 V szekunder leadás AR 52/9/250 a trafóra 150 Hz 250 V szekunder leadás A csatlakozók csatlakoztatása jobbra forgó forgórész esetén Forgásirány kék barna fekete zöld-sárga (véddfeszültség esetén kimarad) A centrifugális erd megváltoztatása A különbözd követelményeknek megfelelden a külsd vibrátorok centrifugális erejét a megfeleld mnszaki adatok szerint lehet beállítani. A beállítás megváltoztatása után ne felejtsék el meghúzni az anyákat. T00167H 8

11 KARBANTARTÁS Motorház A külsd vibrátorok (1) csapágyalt kívülrdl lehet utánzsírozni. A motorházon (7) lévd zárócsavart (12) kicsavarni. Megfeleld zsírral megzsírozni. Zárócsavart (12) visszacsavarni. Karbantartási terv Alkatrész Karbantartási munka Karbantartási ciklus Hálózati kábel (11) Ellendrízzük a csatlakozó vezeték állapotát. Ha azon bármilyen sérülés tapasztalható, cseréljük ki. napontatäglich Külsd vibrátor (1) Alle zugänglichen Schraubverbindungen 20 üzemóra utánna nachziehen. Csapágy a motorházban (7) Végezzük el a zsírzást. (Unirex N2) 200 h T00085H 9

12 DIAGRAMM A szükséges vezeték keresztmetszet meghatározása kábelhosszabítóknál és gynjtd vezetékeknél. Ez az eljárás figyelembe veszi: 1. Az ohmos és indukciós ellenállást 5 %-os megengedett feszültségveszteség és cos phi = 0,8 mellett, a feszültség - frekvencia görbe alapján. 2. A vezeték megengedett felmelegedését a VDE 0100-as irányelve alapján (Táblázat a szükséges minimális keresztmetszetrdl a 16. oldalon). FIGYELEM! A két keresztmetszetbdl a nagyobbat kell választani. Példa: Névleges feszültség 3 ~ 400 V, 50 Hz Névleges ára 15 A Vezetékhossz 100 m 15 A x 100 m = 1500 A x m A diagramból vett vezeték keresztmetszet: 2,5 mm 2 A táblázatból vett minimális keresztmetszet: 15 A : 1 mm 2 Szükséges keresztmetszet: 2,5 mm 2 Feszültség - Frekvencia görbék: Vezeték kerresztmetszet mm 2 Minimális Vezeték keresztmetszet a VDE 0100 szerint Max. Max. Vezeték terhelés biztosíték mm 2 A A , /3~16/1~ 2, Névleges áram x vezetékhossz A x m SK00001H 10

13 DIAGRAMM A szükséges vezeték keresztmetszet meghatározása kábelhosszabítóknál és gynjtd vezetékeknél. Ez az eljárás figyelembe veszi: 1. Az ohmos és indukciós ellenállást 5 %-os megengedett feszültségveszteség és cos phi = 0,8 mellett, a feszültség - frekvencia görbe alapján. 2. A vezeték megengedett felmelegedését a VDE 0100-as irányelve alapján (Táblázat a szükséges minimális keresztmetszetrdl a 16. oldalon). FIGYELEM! A két keresztmetszetbdl a nagyobbat kell választani. Példa: Névleges feszültség 3 ~ 42 V, 200 Hz Névleges ára 38 A Vezetékhossz 50 m 38 A x 50 m = 1900 (A x m) A diagramból vett vezeték keresztmetszet: 35 mm 2 A táblázatból vett minimális keresztmetszet: 38 A : 6 mm 2 Szükséges keresztmetszet: 35 mm 2 Feszültség - Frekvencia görbék: Vezeték kerresztmetszet mm 2 Minimális Vezeték keresztmetszet a VDE 0100 szerint Max. Max. Vezeték terhelés biztosíték mm 2 A A 1, /3~16/1~ 2, Névleges áram x vezetékhossz A x m SK00059H 11

14 VIBRÁCIÓS TÁRCSÁK AR 52/3/400 AR 52/4,5/042 Vibrációs tárcsa száma Darabszám gépenként Külsd átmérd (D) AR 52/6/042 AR 52/6/250 AR 52/9/042 Vibrációs tárcsa száma Darabszám gépenként Külsd átmérd (D) Vastagság = 2 Furatátmérd (d) = 24 FIGYELEM! Ezeknek a készülékeknek a kiegyensülyozatlanságát több 2 mm vastag tárcsa segítségével lehet beállítani, melyeket a tengelyen egy irányba vagy egymáshoz képes 120 o -os szögben lehet elhelyezni. Ezzel a centrifugális erdt különbözdképpen lehet beállítani. 1. az egyes tárcsák eltávolftásával 2. az egyes tárcsák egymáshoz képest való elfordításával He nincs szükség maximális centrifugális erdre, az 1. pont szerint kell eljárni annak érdekében, hogy csekély legyen a lendítd nyomaték és így rövidek legyenek az induló és kitutásí ktdk. AR 52/9/042; AR 52/9/250 Vibrációs Vibrációs Centrifu- Tömegtehe- Vibrációs Vibrációs Centrifu- Tömegtehetárcsák tárcsák gális tetienségi tárcsák tárcsák gális tetienségi oldalanként oldalanként erd nyomaték oldalanként oldalanként erd nyomaték 1-es áltás 2-es áltás kn 10-4 kgm 2 1-es áltás 2-es áltás kn 10-4 kgm 2 1-1,53 0, ,52 2-3,06 1, ,02 3-4,60 2, ,31 4-6,13 3, ,60 5-7,66 4, ,52 6-9,19 5, , ,72 6, , , , , ,65 Kiszállításkor a centrifugális erd beállítása: 8,53 kn T01061H 12

15 VIBRÁCIÓS TÁRCSÁK AR 52/6/042; AR 52/6/250 Vibrációs Vibrációs Centrifu- Tömegtehe- Vibrációs Vibrációs Centrifu- Tömegtehetárcsák tárcsák gális tetienségi tárcsák tárcsák gális tetienségi oldalanként oldalanként erd nyomaték oldalanként oldalanként erd nyomaték 1-es áltás 2-es áltás kn 10-4 kgm 2 1-es áltás 2-es áltás kn 10-4 kgm 2 1-2,37 4, ,22 2-4,74 8, ,12 3-7,12 12, ,55 4-9,49 16, , ,86 21, , ,23 25, , , ,11 Kiszállításkor a centrifugális erd beállítása: 8,22 kn AR 52/3/400 Vibrációs Vibrációs Centrifu- Tömegtehe- Vibrációs Vibrációs Centrifu- Tömegtehetárcsák tárcsák gális tetienségi tárcsák tárcsák gális tetienségi oldalanként oldalanként erd nyomaték oldalanként oldalanként erd nyomaték 1-es áltás 2-es áltás kn 10-4 kgm 2 1-es áltás 2-es áltás kn 10-4 kgm 2 1-0,59 4, ,70 2-1,19 8, ,56 3-1,78 12, ,66 4-2,37 16, ,85 5-2,96 21, ,15 6-3,56 25, ,61 7-4,15 29, ,30 8-4,74 33, ,07 9-5,34 37, , ,93 42, , ,52 46, , ,12 50, , ,71 54, , ,30 59, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,03 Kiszállításkor a centrifugális erd beállítása: 5,84 kn T01061H 13

16 VIBRÁCIÓS TÁRCSÁK AR 52/4,5/042 Vibrációs Vibrációs Centrifu- Tömegtehe- Vibrációs Vibrációs Centrifu- Tömegtehetárcsák tárcsák gális tetienségi tárcsák tárcsák gális tetienségi oldalanként oldalanként erd nyomaték oldalanként oldalanként erd nyomaték 1-es áltás 2-es áltás kn 10-4 kgm 2 1-es áltás 2-es áltás kn 10-4 kgm 2 1-1,33 4, ,06 2-2,67 8, ,82 3-4,00 12, ,34 4-5,34 16, ,43 5-6,67 21, ,82 6-8,01 25, ,81 7-9,34 29, , ,67 33, , ,01 37, , , , , , , , , , , ,31 Kiszállításkor a centrifugális erd beállítása: 8,33 kn T01061H 14

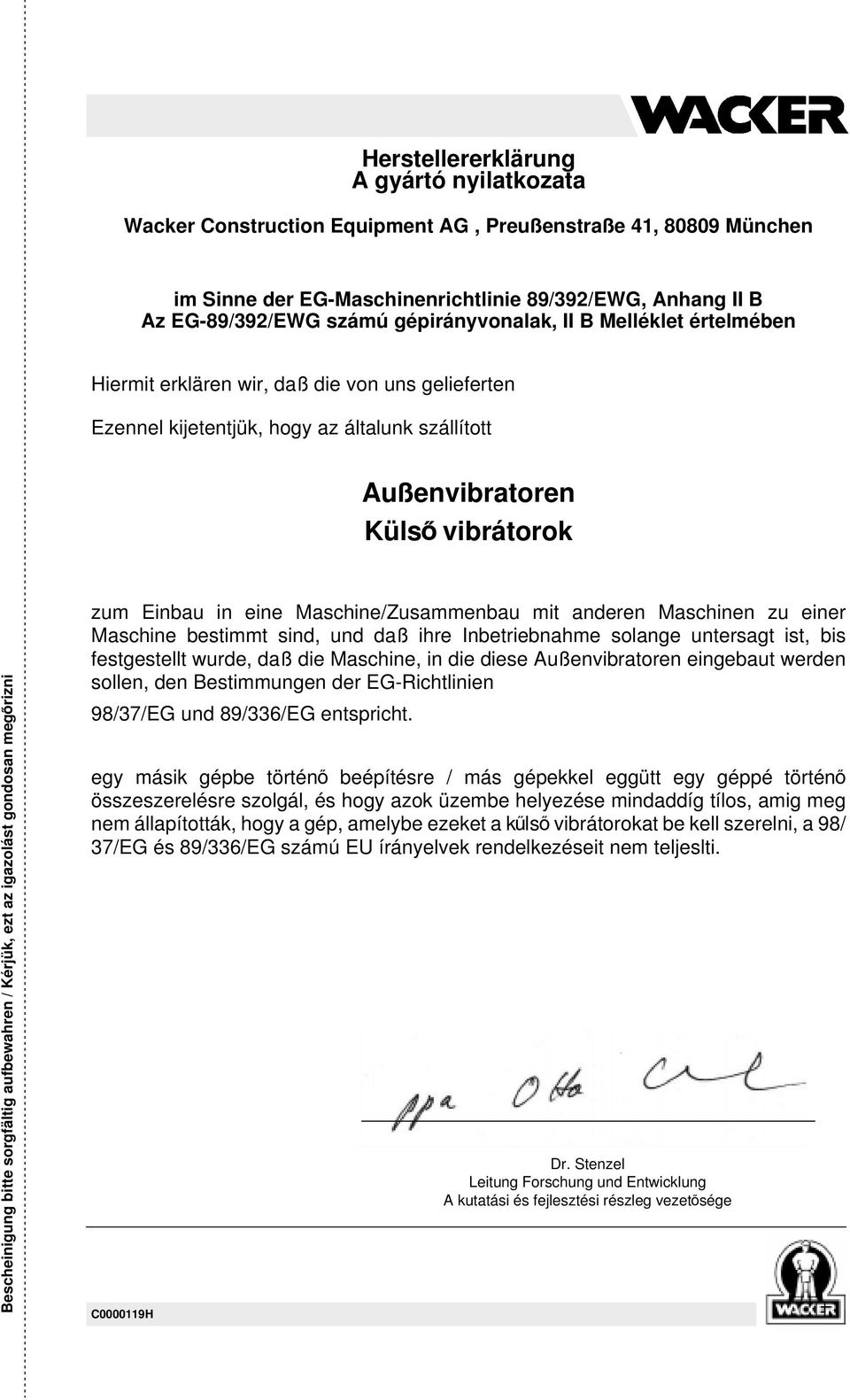

17 Herstellererklärung A gyártó nyilatkozata Wacker Construction Equipment AG, Preußenstraße 41, München im Sinne der EG-Maschinenrichtlinie 89/392/EWG, Anhang II B Az EG-89/392/EWG számú gépirányvonalak, II B Melléklet értelmében Hiermit erklären wir, daß die von uns gelieferten Ezennel kijetentjük, hogy az általunk szállított Außenvibratoren Külsd vibrátorok Bescheinigung bitte sorgfältig aufbewahren / Kérjük, ezt az igazolást gondosan megdrizni zum Einbau in eine Maschine/Zusammenbau mit anderen Maschinen zu einer Maschine bestimmt sind, und daß ihre Inbetriebnahme solange untersagt ist, bis festgestellt wurde, daß die Maschine, in die diese Außenvibratoren eingebaut werden sollen, den Bestimmungen der EG-Richtlinien 98/37/EG und 89/336/EG entspricht. egy másik gépbe történd beépítésre / más gépekkel eggütt egy géppé történd összeszerelésre szolgál, és hogy azok üzembe helyezése mindaddíg tílos, amig meg nem állapították, hogy a gép, amelybe ezeket a knlsd vibrátorokat be kell szerelni, a 98/ 37/EG és 89/336/EG számú EU írányelvek rendelkezéseit nem teljeslti. C H Dr. Stenzel Leitung Forschung und Entwicklung A kutatási és fejlesztési részleg vezetdsége
