VITA VMK Master Használati utasítás

Átírás

1 Használati utasítás Kiadva: Konvencionális hőtágulási együtthatójú (3,85,2) fémkerámia vázak leplezéséhez. Kapható VITA SYSTEM 3D-MASTER és VITA classical A-D4 színekben

2 Tartalomjegyzék Kompetencia a kerámia területén 3 Anyagtulajdonságok 4 Amit a hőtágulási együtthatóról (WAK) tudni érdemes 6 Fény és szín 7 Alkalmazási terület 8 Leplező kerámiák kiégetése 9 Preparálási javaslatok 0 Híd vázának kialakítása 2 Kerámia váll vázának kialakítása 3 Általános tudnivalók az opakerről 4 Opaker felrakása 5 Opaker felrakása kerámia vállnál 7 VITA MARGIN anyag feldolgozása 26 Kerámia váll felrakása 27 Individualizált rétegezés egy szólókorona példáján bemutatva 30 Kiégetési táblázat 36 Eszközök 37 Színmeghatározó eszközök 38 Hozzárendelési táblázatok 39 Masszák magyarázata 40 Szortimentek 42 Folyadékok 45 Kiegészítők 46 Információ 47 STANDARD réteg 8 STANDARD réteg egy híd példáján bemutatva 9 2

3 Kompetencia a kerámia területén VMK a sikertörténet folytatódik. VMK 68 VMK 95 VMK Master Az első Európában kifejlesztett fémkerámia rendszert 962-ben VITA Zahnfabrik dobta piacra. Ennél a mai napig aktuális, úgynevezett VMK (VITA Metall Keramik) technikánál olyan dentálkerámia-masszáról van szó, amelyet annak idején Degussa cég nemesfém ötvözetére égettek rá. Ma a fémkerámia restaurációk működőképességével és esztétikájával szembeni egyre növekvő igények azt a feladatot állítják elénk, hogy olyan anyagokat fejlesszünk ki, amelyek nem csak számtalan individualizálási lehetőséget kínálnak, de ugyanakkor kevés ráfordítással meggyőző eredményekre vezetnek. Annak érdekében, hogy a legmodernebb anyag és a kényelmes használat kiegyensúlyozott kombinációját biztosítsuk, a már kiválóan feldolgozható VMK 95 terméket következetesen továbbfejlesztett anyagokkal kombináltuk. Ebből keletkezett VITA VMK Master a kompromisszumok nélküli anyag. Megtapasztalhatóan egyszerű és megbízható. VITA VMK Master biztosítja a felhasználónak a lehetőséget, hogy a fog elvesztett kemény állományát a természetes fogéval azonos, esztétikus restaurációval pótolja. Fejlesztési céljaink kitűzésekor tekintetbe vettük, hogy VITA VMK Master-rel olyan anyag álljon rendelkezésükre, ami az egyszerűbb ellátásoktól az egyedi karakterisztikát igénylő összetettebb esetekig megoldást kínál. VITA VMK Master-rel a klasszikusan bevált rétegtechnikával természetes hatású fogpótlások készíthetők. Az adalékmasszák bőséges kínálata segít minden kihívást jelentő feladattal egyedileg megbirkózni, ezáltal az eredetihez megtévesztésig hasonló pótlást készíteni. VITA VMK Master a konvencionális hőtágulási együtthatóval rendelkező, magas ill. csökkentett aranytartalmú valamint palládium alapú ötvözetekből készült fémvázak leplező kerámiája. Kiégetési hőmérséklete és kémiai-fizikai tulajdonságai révén különösen jól alkalmazható nem nemesfém vázak leplezésére. VITA VMK Master a VITA SYSTEM 3D-MASTER és az eredeti VITA classical A-D4 színekben kapható. 3

4 Anyagtulajdonságok A VITA VMK Master egy konvencionális fémkerámia. Kifejlesztéséhez optimalizált gyártási folyamatok és a szemcsenagyság újszerű eloszlása adták az alapot. Ezáltal olyan termék jött létre, amelynek jó az égési stabilitása, csekély mértékben zsugorodik és egyszerűen, gazdaságosan készíthetők belőle esztétikai szempontból nagy értékű restaurációk. VITA VMK Master szerkezete két fő alkotórészből áll: tömegszázalékban természetes káli- (KAlSi 3 O 8 ); ortoklász és nátronföldpát (NaAlSi 3 O; albit) alkotja a legnagyobb hányadot, ezeket az irodalomban gyakran állványszilikátnak nevezik, mivel a leplező kerámiában háromdimenziós hálózatokat hoznak létre. A káliföldpát, amelynek a VITA kerámiák gyártásában a legnagyobb a jelentősége, elősegíti az ideális abráziót az antagonistához és biztosítja az orális rendszer kémiai állandóságát. Az ortoklász olvadása nem kongruens, azaz az olvadék és a szilárd anyag különböző összetételű. Az ilyen jellegű földpátoknál olyan olvadék keletkezik, amelyből dermedéskor üvegfázis és leucit (KalSi 2 O 5 ) képződik. A leucit alkotja a VMK masszák kristályos fázisát, és a kerámia masszák szempontjából két jelentősége van. Egyrészt gondoskodik a stabilitásról, azaz arról, hogy a kiégetendő tárgy alakja magas hőmérsékleten is megmaradjon. Másrészt a leplező kerámia hőtágulási együtthatóját (WAK) a benne lévő leucit aránya határozza meg. Emellett a kristályok fokozzák a leplezés szilárdságát, megakadályozzák a repedés terjedését. További fő alkotóelemet képez 5-25%-ban a kvarc. Jelenléte az üvegfázis arányát, ezzel a transzparenciát növeli. A leplező kerámia masszákhoz ezen kívül fémoxidokat adnak, hogy optikai tulajdonságaikat optimálisabbá tegyék. Így fémoxidokat alkalmaznak homályosító szerként, és hasonlóképpen állítják be a transzparenciát és opaleszcenciát is. VITA fémkerámiákhoz a fémoxidok mellett pigmenteket is kevernek, amelyeket speciális fritteléssel állítanak elő. Ezek nem égnek el ill. nem változnak az évek során, viszont meghatározzák a kiégetett kerámia végleges színét, így a restaurációnak hosszútávon színstabilitást biztosítanak. Fizikai tulajdonságok Mértékegység Érték WAK ( C) OPAQUE Lágyulási pont OPAQUE Transzformációs pont OPAQUE WAK ( C) DENTINE Lágyulási pont DENTINE Transzformációs pont DENTINE Oldhatóság DENTINE 3 pontos hajlítási szilárdság DENTINE Átlagos szemcsenagyság DENTINE Tapadó kötés Sűrűség DENTINE 0-6 K - 3,64,0 C ca. 670 C ca K - 3,23,7 C ca. 660 C ca. 565 µg/cm 2 <0 MPa ca. 90 µm ca. 9 MPa >50 g/cm 3 ca. 2,4 4

5 Anyagtulajdonságok MPa ISO- VMK A B C határérték Master versenytársak 2 Fizikai tulajdonságok Fémekkel fennálló kitűnő kötése és a hőmérséklet változással szembeni ideális ellenállóképessége mellett VITA VMK Master rendkívül alacsony mértékben oldható savakban. Ezenkívül a versenytársak anyagaival és az ISO 6872 szabvány szerinti határértékkel összehasonlítva VITA VMK Master-nek kiemelkedő a hajlítási szilárdsága is. A 2. és 3. ábrák mindegyike kiégetett opakert ábrázol. A sötét réteg a kiégetett kerámia, a világos réteg a fémváz. A kettő között a 2. ábrán VITA VMK Master nagyon homogén opaker-rétege látható. Jól felismerhető az egyes opaker komponensek egyenletes eloszlása. A 3. ábrán buborékok és repedések láthatók egy konkurens termék inhomogén opakerjében. 3 Speciális előkészítő művelettel sikerült az opakert nagyon homogén szerkezetűvé alakítani. Ez a homogén eloszlás a fémötvözettel való kötést is szembetűnően javította. Ezáltal a felhordás is kedvezőbbé vált, mivel az opaker folyadékkal történő elkeverés után krémes konzisztencia jön létre. Az elkevert opaker még jobban rákenhető a homokfúvott vázra, a homogén, krémes felületnek köszönhetően pedig nincs buborékképződés. A fémvázzal való kötés szembetűnően egyszerűsödött és javult.. ábra: 3 pontos hajlítási szilárdság-értékek ISO 6872 szerint 2. ábra: Nagyon homogén VITA VMK Master opaker szerkezetének REM-felvétele 3. ábra: Rossz opaker szerkezet REM-felvétele 5

6 Amit a hőtágulási együtthatóról (WAK) tudni érdemes 3,8-5,2 0-6 K - WAK-tartományban szerzett gyakorlati tapasztalataink azt mutatják, hogy jó eredményeket érünk el, ha az ötvözetek hőtágulási együtthatója ( C-on mérve) 4,0-4,4 0-6 K - érték körül van. 4,5 0-6 K - értéket meghaladó ötvözetek esetén ( C) az. dentinégetéstől kezdve az égetésnek hosszú hűtési idővel kell történnie. Normál esetben a leplező kerámiát arról a hőmérsékletről, amelyen viszkózus ill. folyékony, gyorsan lehűtik. Lehűléskor az üvegmátrixban feszültség lép fel, mivel a külső réteg gyorsabban hűl le, minta fémkerámia belseje. Emiatt a leplező kerámia belső részére húzófeszültség hat, felületén pedig nyomófeszültség keletkezik. Ha ehhez még magas WAK-különbségek járulnak (ötvözeteknél nagyobb, mint 4,4 0-6 ), hosszantartó lehűléssel lehet az egyébként normálisan keletkező hűlési feszültségeket minimálisra csökkenteni. Magasabb hőtágulási együtthatójú ötvözeteknél a hőmérséklet 900 C-ról 700 C-ra csökkenése nem mehet végbe 3 nél rövidebb idő alatt. Kerámia Vázalapanyag Horizontális metszet egy sematikus koronán Amennyiben a vázalapanyag hőtágulási együtthatója (WAK értéke) sokkal alacsonyabb a leplezőkerámia WAK értékénél, úgy növekszik a tangenciális húzófeszültség és sugárirányú, kifelé futó repedések jönnek létre. Ez a későbbiekben hasadáshoz vezethet (. ábra). Ha a vázalapanyag hőtágulási együtthatója (WAK értéke) sokkal magasabb, mint a leplezőkerámia WAK értéke, úgy növekszik a tangenciális nyomófeszültség, és a vázzal majdnem párhuzamosan futó repedések keletkeznek. Ez lepattogzást eredményezhet. Kerámia Vázalapanyag Horizontális metszet egy sematikus koronán 2 Ideális tangenciális nyomó- és sugárirányú húzófeszültségről akkor beszélhetünk, ha a kerámia és a vázalapanyag hőtágulási együtthatója optimálisan össze van hangolva. Az az optimális, ha a leplezőkerámia hőtágulási együtthatója valamivel kisebb a vázalapanyagénál. A tapadó kötésnek megfelelően a kerámiának követnie kell a vázanyag termikus viselkedését. Így lehűléskor a kerámia enyhe tangenciális nyomófeszültségnek van kitéve. Kerámia Vázalapanyag Horizontális metszet egy sematikus koronán 3 Egy vázalapanyagnak kerámiával történő leplezésekor a hőtágulási együttható mellett a leplezés rétegvastagsága is meghatározó. Ennek megfelelően a leplezésen belül feszültségkülönbségek képződnek (sugárirányú húzófeszültség), amelyek a növekvő rétegvastagsággal együtt nőnek. 6

7 Fény és szín A természetes dentin színe és átlátszatlansága változó. A természetes fogzománc ellenben éppúgy lehet transzlucens, mint opak. A színhatás a fény reflexiója révén keletkezik. A fény nem csak a fogfelszínen, hanem a természetes fogak transzlucenciája alapján a mélyből is visszaverődik, azaz a transzlucens fogrészecskéket egyszersmind a környezet is erősen befolyásolja. Különböző fényviszonyok jelentősen megváltoztatják a színhatást. Minnél transzlucensebb egy test, annál mélyebben hatol bele a fény és annál szürkébbnek hat. Az átlátszatlanság növekedésével csökken a szürkeérték, nő a világosság. Fényáteresztő képesség transzparens = fényáteresztő, átlátszó transzlucens = áttetsző, tejszerű, nem átlátszó opak = nem fényáteresztő Opaleszcencia opálos, vöröses-kékes csillogás átmenő fényben vöröses, ráeső fényben kékes hatású Fluoreszcencia Néhány anyag azon tulajdonsága, hogy megvilágítás után maga is világít. A dentálkerámiákat kékes-fehéres fluoreszcenciával színezik, azok azután pl. kék-fehéren vagy sárga-zölden ragyognak. Ez a jelenség főleg UV fényben, szórt fényben (köd) és napfényben látható. 7

8 Alkalmazási terület Indikáció teljes fémkerámia-leplezés részleges fémkerámia-leplezés Kontraindikáció bruxizmus Kiégetési hőmérséklet A fogászati kerámiáknál az égés eredménye igen erősen függ a felhasználó által végzett egyedi égetési eljárástól és a váz kialakításától. Az égési eredményt meghatározóan befolyásolja a kályha fajtája, a hőmérséklet-érzékelő helyzete, a tartóállvány és a munkadarab nagysága. Az égetési hőmérsékletre vonatkozó, felhasználók számára adott technikai javaslataink (függetlenül attól, hogy azokat szóban, írásban vagy kezelési utasítás formájában közöltük) számos saját tapasztalaton és elvégzett próbán alapulnak. Éppen ezért csak iránymutatásul szolgálnak a felhasználók számára. Amennyiben a felület, a transzparencia vagy a fényesség nem felelnek meg az optimális feltételek mellett elérendő célnak, úgy a kiégetési folyamat megfelelő beszabályozására van szükség. A kiégetési folyamat szempontjából nem a kemence által kijelzett égetési hőmérséklet a mérvadó, hanem a fogmű kiégetés utáni kinézete és felületi tulajdonságai. Figyelem: A kiégetendő munkadarabok tartóállványai erősen befolyásolják az eredményt. Az összes VITA VMK Master anyag kiégetési hőmérséklete a fekete kerámia állványok használatán nyugszik. Világos tartóállványok esetében a hőmérsékletet kályhától függően 0-20 C-kal meg kell emelni. 8

9 Leplező kerámiák kiégetése THőmérséklet [ C] Idő Zeit [] [min]. ábra: Kiégetett minták sematikus ábrázolás Egy leplezőkerámia helyes kiégetése az égetési hőmérsékleten kívül egy sor további befolyásoló tényezőtől függ, így pl.: az előszárítási hőmérséklettől és időtől mennyi idő alatt történik a felfűtés az égetési hőmérsékletre az ideális égetési hőmérséklet megtartásának idejétől a vákuumtól (nagysága, időtartama) kiégetendő fogmű pozícionálásától Az. ábra azt mutatja, hogy a hőtartási idő és a felfűtési idő módosításával különböző kiégetési hőmérsékleten is azonos égetési eredményt lehet elérni a próbaégetés során. Természetesen az égési hőmérsékletet és a felfűtési időt mindig az adott leplező kerámiához és kályhatípushoz kell igazítani. Ezzel a teszttel érthetővé válik, hogy magasabb hőmérsékleten, rövidebb felfűtési idő mellett elérhető ugyanaz az égési eredmény, mint alacsonyabb hőmérséklet és hosszabb felfűtési idő esetén. Az alkalmazott kályhatípushoz beállított hőmérséklet és felfűtési idő akkor megfelelő, ha a próbaégetés transzparens, színintenzív, fényes és éles szegélyű. Az ábrán balról jobbra, fentről lefelé tartó átló mentén látható. Túl magas véghőmérséklet esetén a minta zsírosan csillog, szegélye lekerekített (az átló felett jobbra). Túl alacsony véghőmérséklet és túl gyors felfűtés esetén a minta tejszerű és zavaros (átló alatt balra). A helyesen végzett kiégetésre laborban alkalmazva a leplezőkerámia felületének enyhe csillogása a bizonyíték (2. ábrán jobbra). Ha azonban a leplezőkerámia tejszerű és inhomogén, akkor a kiégetés nem megfelelő mértékű (2. ábra bal oldala). Ha az eredmény nem kielégítő, 5-0 C-os lépésekben közelítsünk a helyes kiégetési hőmérséklethez. 2. ábra 9

10 Preparálási javaslatok Általános tanácsok A korona előkészítése tetszés szerint történhet vájat vagy lekerekített belső szegletű derékszögű váll kialakításával. Kb. egy milliméteres, cirkuláris vágási mélységre kell törekedni. A vertikális preparációs szög legalább 3 kell legyen. Az axiálisból az okkluzális ill. incizális felszínek irányába való átmenet legyen lekerekített. Az egyenletes és sima felszíneket kell előnyben részesíteni. Vállas előkészítés vagy vájat kialakítás Tangenciális előkészítés kerámia vállnál kontraindikált Helytelen vállas preparálás általánosan kontraindikált 0

11 Preparálási javaslatok Modellezés A váz a kicsinyített anatómiai fogformát tükrözi vissza (fogformát alátámasztó modellezés). Figyeljünk rá, hogy a kerámiamasszát egyenletes rétegvastagságban (max. 2 mm) kell felhordani. Tekintettel kell lenni a különböző ötvözetek eltérő szükségleteire is. Alulméretezett fémvázak a leplező kerámia nagyobb zsugorodását idézik elő, így további égetést igényelnek. Alulméretezett vázak miatt a leplező kerámia nincs megfelelően megtámasztva, ami túl vastag rétegnél repedést és lepattogzást okozhat. Konnektorok keresztmetszete Az interdentális összekötő kontakt felszínek keresztmetszete jelentősen befolyásolja a fogpótlás stabilitását. Ezért az interdentális kontakt felszín keresztmetszetét mindig az alkalmazott ötvözet szerint kell méretezni! Kerámiával leplezendő koronavázakat és hídtagokat úgy kell kialakítani, hogy megmunkálás után a falvastagság koronánál legalább 0,3 mm, hidaknál legkevesebb 0,5 mm legyen. További információ az adott ötvözet használati utasításában található. Amennyiben a vázra és a kontakt felszínre vonatkozó minimális falvastagságot nem tartják be, az feszültséghez, vetemedéshez és lepattogzáshoz vezethet. E mellett a megfelelő fémalátámasztásra is ügyelni kell. Az éles peremek és a túl vékony falvastagság kerülendők. Fémszél kialakítása A fémváz és a leplező kerámia közti átmenetet egyértelműen kell meghatározni, és hacsak lehetséges, derékszögben kell kialakítani. A fémváz és a leplező kerámia közti átmenet nem eshet sem a kontaktpontok, sem a rágófunkció területére. Az interdentális tér kialakításánál az átmenetet úgy kell kialakítani, hogy tisztítása megoldható legyen.

12 Híd vázának kialakítása Modellezett hídváz labiális irányból: Az approximális csatlakozókat a kontaktpontok magasságában helyezték el és úgy kellett kialakítani azokat, hogy esztétikai és higiéniai szempontból egyaránt kifogástalan legyen az eredmény. A köztes hídtag és a pillérfog közötti megfelelő stabilitás érdekében palatinálisan ill. linguálisan futó girland javasolt. Ezenkívül a hídtagon, ami a legtöbb meleget veszi fel, előnyös ha az egyenletes lehűlés biztosítására hűtőbordákat alkalmazunk. A megmunkáláshoz kereszthornyos keményfém frézer ajánlott. Az öntött, beágyazó masszától megtisztított vázat a kerámia-massza ráégetése előtt minden oldalról meg kell csiszolni, hogy biztosítható legyen a teljesen tiszta felület. Megmunkálás után a vázat alumínium-oxiddal (Al 2 O 3 ) gondosan le kell fújni. A szóróanyagból származó zárványok elkerülése érdekében az ötvözetek szórását az előírás szerinti nyomáson, ugyanakkor a szórófejet lapos szögben tartva végezzük. A nyomás és a szemcsenagyság az ötvözet típusától függ. A vázat fogkefével folyóvíz alatt vagy gőzborotvával meg kell tisztítani. Fontos: Az ötvözetek szórására csak tiszta alumínium-oxidot használjunk. Tisztítatlan fémfelület miatt a kerámia kiégetése közben buborékok képződhetnek. Vegyék figyelembe az adott ötvözet gyártójának használati utasítását. A szemcseszórás javítja a mechanikai tapadást, mivel általa a felület durvább és lényegesen nagyobb lesz. 2

13 Kerámia váll vázának kialakítása Kerámia váll előkészítéséhez kidolgozott váz. Ráégetett kerámia vállnál ügyelni kell arra, hogy a váz legyen megtámasztva a csonkon, és ne a leplezés. Ezért a vázat pontosan a vállas előkészítés belső pereméig labiálisan csökkentjük. Ezáltal a váz funkcionális megtámasztása érhető el. Annak érdekében, hogy kozmetikailag fontos területen elérjük a korona optimális, esztétikus integrálását és elkerüljük az árnyékos zónákat, a vázat különösen az interdentális tartományban megfelelően csökkenteni kell. Ügyelni kell rá, hogy a csökkentéssel keletkező fémszél lekerekített és vékony legyen. Hogy mindez egyenletesen történjen, ajánlott a váll csökkentését stift segítségével feljelölni (a képen feketével jelölve). Redukált, kész korona. Fontos: A kerámia váll egyenletes alátámasztását a fémváznak kell biztosítania. Alumínium-oxiddal szórt váz. Vesse össze ezt a hídváz előkészítésénél adott tanácsokkal. 3

14 Általános tudnivalók az opakerről Opaker felhordásával takarható el az ötvözet színe és biztosítható a tökéletes kötés a fémvázhoz. A mosó- és opakerégetésből álló kombináció döntő láncszeme a folyamatnak. Döntően ezen áll vagy bukik a kötés minősége. Az esztétikus fogpótlás színének alapját az alapmassza adja meg. Fontos: Az intenzívebb, melegebb szín eléréséhez a megfelelő opakot Wash alapmasszával (WO) keverhetjük. A restauráció végső megjelenése azonban eltérhet a színmintától. A mosóégetés felviteléhez egyrészt az aranybarna Wash alapmassza, másrészt az adott színhez tartozó alapmassza (OP) áll rendelkezésre. A VITA SYSTEM 3D-MASTER színek reprodukálásához világossági csoportonként egy, VITA classical A-D4 színeknél pedig színenként egy opakerre van szükség. WO és OP masszáknak azonosak a kémiai-fizikai jellemzői, ezért kiválóan alkalmasak egy mosóégetéshez. Mosóégetéshez ill. opaker felviteléhez három variáns választható: Por. Az opaker port VITA OPAQUE FLUID folyadékkal keverik és ecsettel vagy üvegeszközzel hordják fel a tiszta és száraz vázra. Paszta. Az opaker paszta használatra kész konzisztenciában kerül szállításra. Ezt szintén ecsettel vagy üvegeszközzel lehet felhordani. Fontos: A pasztákat használat előtt fel kell keverni. Ha a pasztát hosszabb tárolási idő után nem lehet felkeverni, az eredeti konzisztenciát VITA PASTE FLUID célzott adagolásával állíthatjuk elő. El kell kerülni, hogy az opaker paszta vízzel érintkezzen, másként kiégetéskor buborékok és repedések keletkezhetnek az opakerben. VITA SPRAY-ON eljárás: Az opaker port VITA SPRAY-ON LIQUID-del a hozzávaló üvegedényben elkeverjük, majd egyenletesen a váz felületére szórjuk. Ennél a műveletnél VITA SPRAY-ON külön használati utasítását kell követni (Nr. 492). Mosóégetés funkciója: a tapadáshoz szükséges tapadó oxidok előhívása és a kémiai kötés támogatása kerámiaföldek képzése a fémfelületen és a retenció megerősítése a kerámiához színezés 4

15 Opaker felrakása Az ötvözetgyártó előírása szerint előkezelt és oxidált váz. Kérjük, feltétlenül tartsák be az adott ötvözet gyártójának előírásait! A további megmunkálás előtt a vázat folyó víz alatt le kell kefélni és gőzborotvával alaposan meg kell tisztítani. Tisztítás után a váz alaposan száradjon meg. Fontos: Tisztítás után a vázat már nem szabad kézzel megfogni, csak tisztított csipesszel vagy kis fogóval érintsük. Mosóégetés Az opaker pasztát vékonyan kenjük a váz felületére, száradásához hosszabb előszárítási időre van szükség. Alternatív megoldásként az összekevert opaker port is felhordhatjuk egyenletesen és vékonyan (félig fedően) a hídvázra vagy VITA SPRAY-ON eljárással vékony rétegben felszórhatjuk. Kérjük ügyeljenek rá, hogy az első rétegen nem szabad fedőleg felhordani. Javasolt mosóégetés Vt. C kb. Hőm. C/ C VAC Por Paszta Kész mosóégetés. Fontos: Erősen oxidképző vázakat minden kiégetés után folyó víz alatt kefével, vagy gőzborotvával meg kell tisztítani. 5

16 Opaker felrakása OPAQUE égetés Az opakerport az OPAQUE FLUID-dal selymes konzisztenciájú anyaggá keverjük, ecsettel vagy üvegeszközzel fedőleg felhordjuk a leplezendő felületre és megfelelő módon kiégetjük. A paszta opakert hasonló módon, fedőleg visszük fel a tiszta és száraz vázra, vagy alternatívaként VITA SPRAY-ON eljárással, szórással is felvihető. Különösen hidaknál kell arra ügyelni, hogy ne legyen túlságosan barázdált, hogy az okkluzális, approximális vagy a széli tartományokban vastag opakerrétegek ne folyjanak össze. A vastag opakerréteg kiégetés közben felhasadozhat. Opakerégetésnél vigyázni kell arra, hogy a massza homogén módon legyen felhordva, és a fém teljes egészében takarva legyen. Kiégetés után a fémszerkezetnek már nem szabad láthatónak lennie, adott esetben az opaker ismételt felhordására és kiégetésére van szükség. Javaslat az opakerégetésre Vt. C kb. Hőm. C/ C VAC Por Paszta Fontos: Túl gyors száradás problémát okozhat. Ha nem tartják be az előszárítás és a felfűtés idejére vonatkozó javaslatokat, akkor kisebb üregek keletkezhetnek, vagy az opaker leválhat. Az opakerfolyadék ill. az alapmassza ebben az esetben túl gyorsan megy át folyékonyból gáz halmazállapotúba. A helyesen kiégetett opaker felülete tojásfehérjéhez hasonló fényű. 6

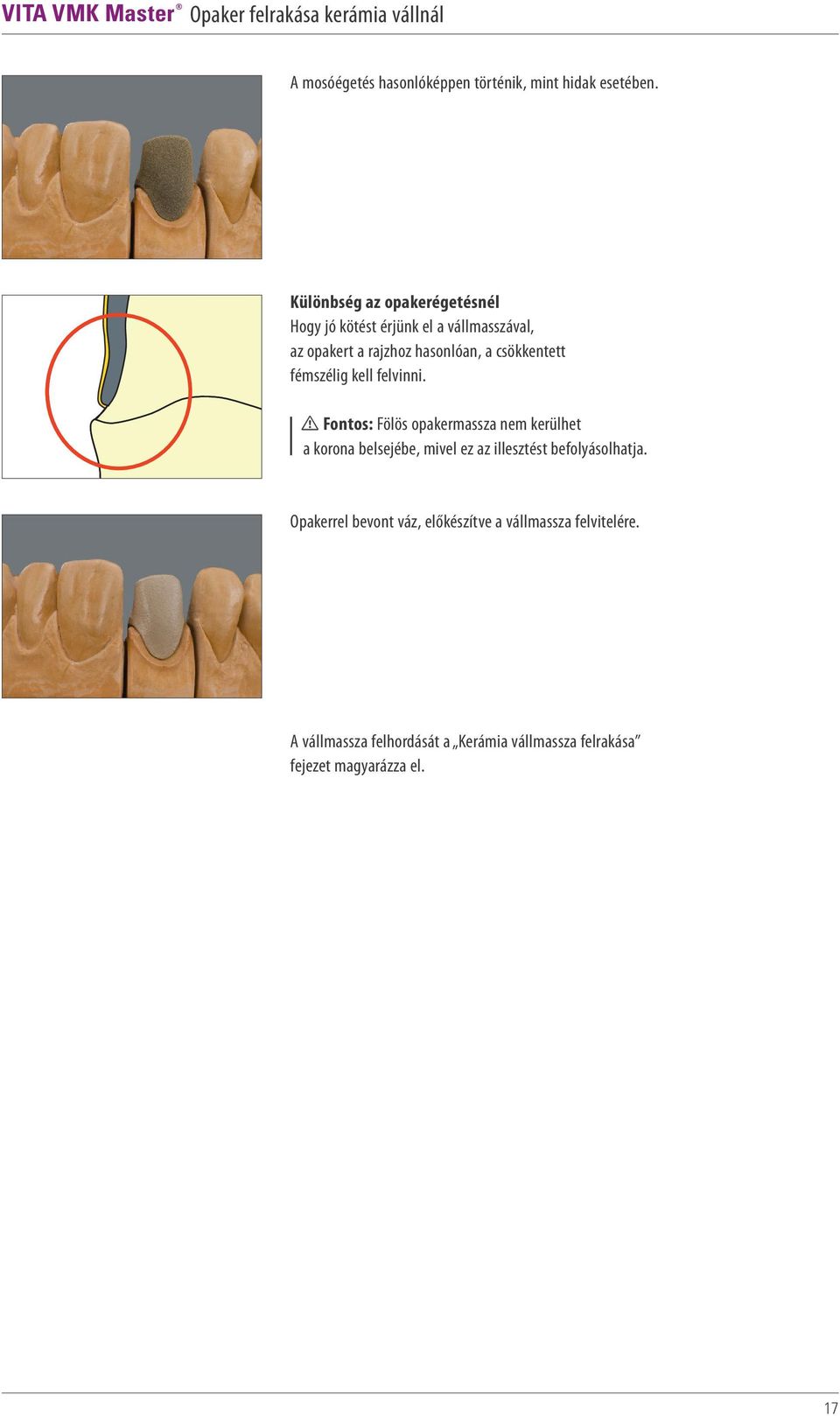

17 Opaker felrakása kerámia vállnál A mosóégetés hasonlóképpen történik, mint hidak esetében. Különbség az opakerégetésnél Hogy jó kötést érjünk el a vállmasszával, az opakert a rajzhoz hasonlóan, a csökkentett fémszélig kell felvinni. Fontos: Fölös opakermassza nem kerülhet a korona belsejébe, mivel ez az illesztést befolyásolhatja. Opakerrel bevont váz, előkészítve a vállmassza felvitelére. A vállmassza felhordását a Kerámia vállmassza felrakása fejezet magyarázza el. 7

18 STANDARD réteg A színminta reprodukálása DENTINE és ENAMEL masszákból álló STANDARD réteggel érhető el. Ezeket a masszákat VITA MODELLING FLUID vagy VITA MODELLING FLUID RS folyadékkal keverjük el. VITA MODELLING FLUID megakadályozza a kerámia massza gyors kiszáradását. A folyadék biztosítja a réteg fokozott plaszticitását. A piros RS folyadék selymes konzisztenciája hosszabb és nedvesebb feldolgozást, ugyanakkor jó szilárdságot biztosít, ezért főleg nagyobb restaurációkhoz és többtagú hidakhoz alkalmas. VITA classical A-D4 színekben készült leplezéseknél a szín reprodukálását cervikális tartományban kiegészítésképp fognyaki masszák alkalmazásával lehet elősegíteni. Mivel a valódi fog színe gingivális tartományban gyakran intenzívebb, fognyaki masszák alkalmazásával is el lehet érni ezt az erőteljesebb színintenzitást és a magasabb opacitást. Kevés rendelkezésre álló hely (< 0,6 mm) esetén OPAQUE DENTINE alkalmazásával erősíthetjük a színhatást. Az OPAQUE DENTINE-t alkalmazhatjuk a köztes hídtagokon is, a színveszteség elkerülésére, főleg gingivális tartományban. Ugyancsak alkalmas színintenzív helyek, mint pl. molárisok okkluzális felszínének visszaadására. 8

19 STANDARD réteg egy híd példáján bemutatva Opakerrel bevont híd a modellen. A modellt először VITA Modisol-lal izoláljuk, hogy a munkadarabot később könnyebben leemelhessük. OPAQUE DENTINE A pillérfogak és a köztes hídtagok közötti színkülönbségek elkerülésére a híd bazális felszínén és a cervikális tartományban OPAQUE DENTINE-t hordunk fel. Gyakran előfordul, hogy éppen a szemfogon nincs elegendő hely a dentin- és zománcmasszák számára, ezért itt vékony rétegben OPAQUE DENTINE felvitelére kerül sor. Ezáltal főleg 0,8 mm alatti rétegvastagságnál megőrizhető a helyes szín. DENTINE Kezdve a meziális és disztális gerincnél... 9

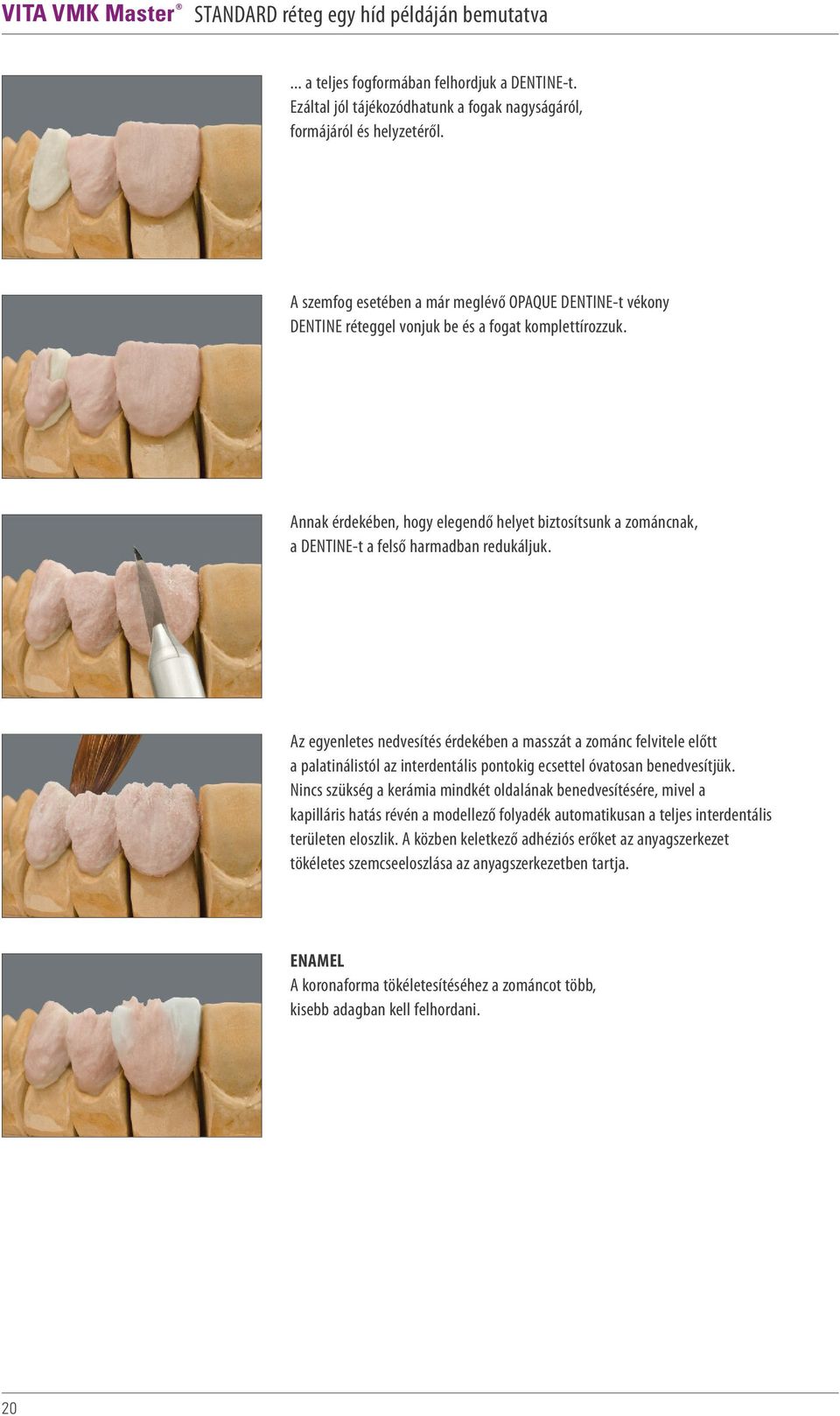

20 STANDARD réteg egy híd példáján bemutatva... a teljes fogformában felhordjuk a DENTINE-t. Ezáltal jól tájékozódhatunk a fogak nagyságáról, formájáról és helyzetéről. A szemfog esetében a már meglévő OPAQUE DENTINE-t vékony DENTINE réteggel vonjuk be és a fogat komplettírozzuk. Annak érdekében, hogy elegendő helyet biztosítsunk a zománcnak, a DENTINE-t a felső harmadban redukáljuk. Az egyenletes nedvesítés érdekében a masszát a zománc felvitele előtt a palatinálistól az interdentális pontokig ecsettel óvatosan benedvesítjük. Nincs szükség a kerámia mindkét oldalának benedvesítésére, mivel a kapilláris hatás révén a modellező folyadék automatikusan a teljes interdentális területen eloszlik. A közben keletkező adhéziós erőket az anyagszerkezet tökéletes szemcseeloszlása az anyagszerkezetben tartja. ENAMEL A koronaforma tökéletesítéséhez a zománcot több, kisebb adagban kell felhordani. 20

21 STANDARD réteg egy híd példáján bemutatva Az égés okozta zsugorodás kiegyenlítésére enyhe túlméretezés szükséges. Hidaknál az első dentinégetés előtt enyhén nedves szikével az egyes tagokat minden esetben interdentálisan az opakerig szét kell választani. Miután a hidat leemeltük a modellről, a kontaktpontokat DENTINE-nel és ENEMAL-lel ki kell egészíteni. Ezután a hidat kiégetéshez az égetőtálcára helyezzük. Javaslat az. dentinégetésre Vt. C kb. Hőm. C/ C VAC

22 STANDARD réteg egy híd példáján bemutatva Égetés után a hidat a modellre helyezzük és az érintkezési pontokat becsiszoljuk. Az első dentinégetés után az interdentális hézagokat gyémántcsiszolóval szeparáljuk. Gyémánttal elvégezzük a kisebb formakorrekciókat. A második dentinégetés előtt a restaurációt alaposan meg kell tisztítani a csiszolóportól. Erre a célra a gőzborotva ajánlott. 2. dentinégetés Először DENTINE-nel fel kell tölteni az interdentális réseket. A fogközök enyhe tömítése után a köztes hídtagok bazális felszínét OPAQUE DENTINE-nel kell kitölteni. Fontos: Az interdentálisan felhordott massza kiszáradásának elkerülése érdekében nagy fesztávolságú hidaknál az interdentális réseket ajánlott VITA MODELLING FLUID RS vagy VITA INTERNO FLUID folyadékkal nedvesíteni. 22

23 STANDARD réteg egy híd példáján bemutatva Mielőtt a hidat a modellre helyezzük, ajánlatos ismételten szeparálni VITA Modisol-lal. Ez megakadályozza, hogy a bazálisan felrakott anyag a modellre ragadjon. Formakorrekciók végzése a nyaki régióból kiindulva DENTINE-nel... és ENAMEL-lel. Javaslat a 2. dentinégetésre Vt. C kb. Hőm. C/ C VAC Kontaktpontok ismételt ellenőrzése valamint a bazális felszín illesztése. 23

24 STANDARD réteg egy híd példáján bemutatva Fogszélek kidolgozása finom gyémántcsiszolóval. Fontos: A jobb ellenőrizhetőség céljára a fogszélek kontúrjait stifttel jelöltük meg. Most természetes felszíni struktúrát hozunk létre, pl. barázdák, konvex és konkáv részek kidolgozásával. A további megmunkálás előtt a restaurációról folyóvíz alatt kefével vagy gőzborotvával a csiszolóport el kell távolítani. Szükség esetén a teljes munkadarabot be lehet vonni VITA AKZENT Glaze anyaggal. A színhangsúly és az egyedi karakterisztika létrehozásához VITA AKZENT festékek állnak rendelkezésre. 24

25 STANDARD réteg egy híd példáján bemutatva Javasolt fényreégetés VITA AKZENT-tel Vt. C kb. Hőm. VAC C/ C Kész restauráció a fényreégetés után. Javítások fényreégetés után Fényreégetés utáni javításokhoz a CORRECTIVE javítómassza jelentősen csekélyebb kiégetési hőmérsékletével megfelelő hőkülönbséget biztosít. A kész restauráció kontúrjait ez a hőmérséklet nem befolyásolja. Javasolt CORRECTIVE égetés Vt. C kb. Hőm. VAC C/ C

26 VITA MARGIN anyag feldolgozása A kerámia váll a fogcsonk és a fogíny közti átmenetnél biztosítja a természetes fényhatást. Hagyományos fémkerámiánál a gyakran szürke ínyszélt a legritkább esetben okozza a fém átszűrődése, többnyire inkább a hiányzó gingivális fényhatásra vezethető vissza. Erős fluoreszcenciájuk révén a VITA vállmasszák gingivális tartományban segítik a természetes fényeloszlást. Képlékenyítése miatt a MARGIN por jelentősen különbözik más VITA VMK Master por-masszáktól. A VITA vállmasszák szabadalmaztatott gyártási eljárásának köszönhetően a leplező kerámia oly módon dolgozható fel, mint azt a fogtechnikusok a műanyagok feldolgozásánál már megismerték. Az összekevert massza képlékenysége nagyon közel áll a leplező műanyagokéhoz, így felhordásukra a simítókés a legalkalmasabb. Plasztifikálásuk miatt elkeverésükhöz nincs szükség speciális folyadékra. A massza a szortimentben kapható VITA MODELLING FLUID-dal elkeverhető. A MARGIN masszáknál ajánlatos a porokat először egymással összekeverni, így érhető el az elegy homogenitása (lásd Hozzárendelési táblázatok ). A plasztifikálás miatt a MARGIN masszák taszítják a modellező folyadékot (hidrofób viselkedés). Ezért a masszát a folyadékkal tésztaszerű konzisztenciává kell összedolgozni. Fontos: Erre a célra nem ajánljuk nedves lap használatát, mivel a lap kapilláris hatását a plasztifikálás negatívan befolyásolhatja. A kiszáradt MARGIN massza újbóli elkeverése nem lehetséges. 26

27 Kerámia váll felrakása A rajz szerint tegyük fel az opakert. Vegyük figyelembe az Opaker felrakása kerámia vállra fejezetben leírtakat is. A vállmassza felhordása előtt javasoljuk a gipszcsonk bevonását sealer-rel. Ezután a száraz, előkezelt csonkot VITA Modisol-lal izoláljuk és az előkészített sapkát a modellre helyezzük. Fontos: Ügyelni kell rá, hogy a leplezendő felület ne érintkezzen az izoláló anyaggal. Opakerrel bevont korona a modellen. Az első MARGIN égetéshez ajánlott a konzisztenciájában tésztaszerű masszát műanyag vagy porcelán simítóval felhordani és egyenletesen eloszlatni. A modellen lévő massza legyen enyhén tömör. 27

28 Kerámia váll felrakása A vállmassza ne nyúljon túl a preparációs határon, így biztosítható a kiégetés utáni pontos illeszkedés. Éppen ezért minden felesleges anyagot távolítsuk el. Utána a koronát hajszárító segítségével vagy nyitott kályha mellett teljesen szárítsuk meg. Fontos: A felesleges folyadékot nem lehet papírtörlővel felitatni. Javasolt MARGIN égetés Vt. C kb. Hőm. C/ C VAC Ellenőrizzük a vállrégiót a korona belsejében és szükség esetén végezzünk kisebb javító csiszolást anélkül, hogy nyomást gyakorolnánk rá. Utána a kiégetett koronát helyezzük a modellre. A modellt ismételten izoláljuk VITA Modisol-lal. A második kiégetéshez selymes konzisztencia kikeverése szükséges. Ecsettel hordjunk fel kis mennyiségű anyagot a váll alsó részére, és tegyük a koronát a modellre. 28

29 Kerámia váll felrakása Ezt követően egészítsük ki a hiányzó területeket és simítsuk a vállmasszát az első égetés során keletkezett résekbe, hogy a kerámiaváll optimálisan illeszkedjen. Ezután komplettírozzuk a vállat. Vállmassza minták. A koronát a leírtak szerint szárítsuk meg, óvatosan emeljük le a modellről és tegyük az égető állványra. Fontos: A vállmassza nem érhet az égető állványhoz. Javasolt MARGIN égetés Vt. C kb. Hőm. C/ C VAC A kiégetett munkadarabot a váll második égetése után szükség esetén még a modellre kell illeszteni. Kész, kiégetett váll a modellen. 29

30 Individualizált rétegezés egy szólókorona példáján bemutatva Fontos: Az individualizált rétegfelépítés a páciens maradék fogazatához igazodik. Ennek megfelelően az alábbi rétegezés csak példának tekinthető. Az alábbiakban leírt masszákról a Masszák ismertetése fejezetben, a 40. és 4. oldalon adunk áttekintést. Vállmasszával előkészített kész koronasapka. LUMINARY A fluoreszcencia fokozására az OPAQUE DENTINE-hez hasonlóan LUMINARY masszákat hordunk fel vékony rétegben. Ezzel a nyaki régióban felrakott vállmasszát erősítjük meg. Emellett ezek a masszák különösen a vékony részeken jól fedik az alapszínt. Fontos: Az incizális koronasapka fedésére a LUMINARY masszákat az éleknél kissé túl rétegezhetjük. LUMINARY massza minták Javasolt LUMINARY égetés Vt. C kb. Hőm. C/ C VAC

31 Individualizált rétegezés egy szólókorona példáján bemutatva LUMINARY masszával kiégetett koronasapka UV fényben. DENTINE A dentinből lépésről lépésre építjük fel a kívánt formát. Fogszíntől függően különböző DENTINE masszákat használhatunk a természetes fénytörés elérésére. Fontos: Az árnyékos zónák kiegyenlítésére a következő világossági fokozatú, ill. különösen vékony területen a magasabb intenzitású DENTINE alkalmazása javasolt. TRANSLUCENT / ENAMEL A korona incizális ill. approximális hossza már a Transpa-réteggel meghatározható. A váltakozó rétegezés biztosítja a korona természetes fényvisszaverését, és még fényt is juttat a restaurációba. Ezenkívül segítségével lehetővé válik az incizális DENTINE MODIFIER egyszerű elhelyezése. 3

32 Individualizált rétegezés egy szólókorona példáján bemutatva DENTINE MODIFIER A DENTINE MODIFIER-rel létrehozzuk a mamelon szerkezetet az incizális régióban, bizonyos területeket pedig színben intenzívebbé teszünk. A DENTINE MODIFIER vagy önmagában, vagy DENTINE-nel keverve alkalmazható. DENTINE MODIFIER masszák mintái ENAMEL A meziális és disztális területek világosabbá tételéhez ENAMEL masszák rakhatók fel. Ez főleg kuszán álló fogak esetében egyenlíti ki a hátsó, árnyékos területeket. Egyedi rétegezésnél az optikai ellenőrzéshez köztes égetést ajánlunk, amelyet az első dentingégetésnél megadott égési paraméterekkel javasolunk elvégezni. Javasolt. dentingégetés (Köztes égetés) Vt. C kb. Hőm. C/ C VAC

33 Individualizált rétegezés egy szólókorona példáján bemutatva CERVICAL A koronaforma tökéletesítéséhez felhordjuk a CERVICAL masszát. Ezáltal ebben a régióban megnő a térhatás. A CERVICAL masszák ráadásul telítettséget kölcsönöznek a koronának. CERVICAL masszák mintái ENAMEL / TRANSLUCENT Az éli rétegezés különböző ENAMEL (EN) és TRANSLUCENT (T) masszák felvitelével történik. A különböző transzlucens masszák váltakozó rétegei segítik a korona természetes fénytörését és segítségükkel különböző színtónusok érhetők el. TRANSLUCENT masszák mintái Javaslat az. dentinégetésre Vt. C kb. Hőm. C/ C VAC

34 Individualizált rétegezés egy szólókorona példáján bemutatva Felhelyezett korona az első dentingégetés után. A végleges formát pl. TRANSLUCENT (T), OPAL TRANSLUCENT (OT) vagy PEARL TRANSLUCENT (PLT) masszával adhatjuk meg. Ez egyaránt függ a páciens korától, valamint a maradó fogazat egyedi megjelenésétől. Fontos: T6 és T8 masszák igen erőteljesek, ezért nagyon erősen befolyásolják a végleges színt. Javaslat az 2. dentinégetésre Vt. C kb. Hőm. C/ C VAC Példák a kidolgozáshoz használt gyémántcsiszolókra és gumipolírozókra. A felszín szerkezete a valódi foggal analóg módon kerül kialakításra. 34

35 Individualizált rétegezés egy szólókorona példáján bemutatva Különösen idősebb pácienseknél ajánlatos a fogak peremét vagy a felszíni rendellenességeket fényreégetés előtt gumipolírozóval megcsiszolni. Javasolt fényreégetés Vt. C kb. Hőm. C/ C VAC A felület fényességének mértékét és textúráját fényreégetésnél befolyásolhatja a hőmérsékletemelkedés, a véghőmérséklet valamint a hőmérséklettartás ideje. Ugyancsak hatással van rá az égetés előtti felszíni megmunkálás és előkészítés. Ezért a fényreégetés megadott paraméterei csak tájékoztatásul szolgálnak, amelyeket mindig a kívánt eredmény szerint kell beállítani. Ezenkívül lehetőség van a mechanikai polírozásra is, hogy különböző fényességi fokozatokat érjünk el. Erre a célra gyémántbevonatú gumipolírozó, magas fényű polírozó, habkő, stb. alkalmas. Természetes fényű, kész korona (glazúrmassza használata nélkül). 35

36 Kiégetési táblázat Vt. C C/ kb. Hőm. C VAC Oxidégetés WASH égetés PASTE WASH égetés OPAQUE égetés PASTE OPAQUE égetés MARGIN égetés LUMINARY égetés Színrögzítő égetés. dentinégetés 2. dentinégetés Fényreégetés VITA Akzent fényreégetés Javítóégetés COR Kérjük, vegyék figyelembe az ötvözetgyártók előírásait! Figyelem: A fogászati kerámiáknál az égés eredménye igen erősen függ a felhasználó által végzett egyedi égetési eljárástól és a váz kialakításától. Az égési eredményt meghatározóan befolyásolja a kályha fajtája, a hőmérséklet-érzékelő helyzete, a tartóállvány és munkadarab nagysága. Az égetési hőmérsékletre vonatkozó, felhasználók számára adott technikai javaslataink (függetlenül attól, hogy azokat szóban, írásban vagy kezelési utasítás formájában közöltük) számos saját tapasztalaton és elvégzett próbán alapulnak. Éppen ezért csak iránymutatásul szolgálnak a felhasználók számára. Amennyiben a felület, a transzparencia vagy a fényesség nem felelnek meg az optimális feltételek mellett elérendő célnak, úgy a kiégetési folyamat megfelelő beszabályozására van szükség. A kiégetési folyamat szempontjából nem a kemence által kijelzett égetési hőmérséklet a mérvadó, hanem a fogmű kiégetés utáni kinézete és felületi tulajdonságai. 36

37 Eszközök VITA VACUMAT New Generation Az új moduláris felépítésű kiégetési rendszer tökéletes egyedi megoldásokat tesz lehetővé és üzemgazdasági szempontból különösen hatékony. A rendszer magába foglalja a VITA VACUMAT 6000 M prémium kiégető egységet, három szabadon választható kezelő elemet (vpad easy, vpad comfort, vpad excellence), amelyek egy kezelő egységgel egyszerre akár négy égető kályhát tudnak vezérelni, valamint különböző tartozékokat. A teljesen automata, a dentálkerámiák valamennyi kiégetési fajtájához alkalmas VITA VACUMAT 6000 M modern, ergonómiai szempontok szerint tervezett kályha, amely innovatív kiégetési technikájának köszönhetően állandóan meggyőző égési eredményeket biztosít. Égési paraméterek magyarázata Égési paraméterek magyarázata: Vt. C Kezdeti hőmérséklet C/ ca. Hőm. C VAC Előszárítási idő () Felfűtési idő () Hőmérséklet-emelkedés ( C/) Végső hőmérséklet Hőmérséklettartás () Vákuumtartás () 37

38 Színmeghatározó eszközök VITA Linearguide / VITA Toothguide 3D-MASTER VITA Linearguide 3D-MASTER segítségével Ön gyorsan és precízen határozhatja meg a helyes fogszínt. A modern dizájn és a lineáris felépítés révén pillanatok alatt megállapítható a korrekt fogszín. VITA Linearguide 3D-MASTER alternatívát kínál a már bevált VITA Toothguide 3D-MASTER mellett, a különbséget a színminta-fogak lineáris felépítése jelenti. VITA Easyshade Compact VITA Easyshade Compact segítségével lehetősége van a fog színének pontos, gyors meghatározására, és a kész fogpótlások ellenőrzésére. A vezeték nélküli, mobil és könnyű eszköz kezelése egyszerű, néhány másod alatt megbízhatóan jelzi a fogszínt. A VITA SYSTEM 3D-MASTER és VITA classical A-D4 színek tartományában megmutatkozó kiemelkedő mérési pontossága a spektrofotometrikus méréstechnikán alapul. Tökéletes eredményhez vezet. VITA classical AD4 színskála Az Eredeti fogszín meghatározására a VITA classical A-D4 színek tartományában. VITA VMK Master színindikátorok A Standard szortimentben található masszák (OPAQUE, OPAQUE DENTINE, DENTINE és ENAMEL) színmintáinak áttekintése. VITA VMK Master színminta-sorok Effektmasszák előre elkészített színmintái az egyedi színkarakterisztika meghatározásához. 38

39 Hozzárendelési táblázatok Az alábbi hozzárendelések csak útmutatóul szolgálnak! VITA SYSTEM 3D-MASTER színek OPAQUE MARGIN LUMINARY NECK CERVICAL ENAMEL 0 M OP0 M LM EN 0 M2 OP0 M LM EN 0 M3 OP0 M/M2* LM/LM2* EN M OP MN/M2* LM/LM2* N CE EN M2 OP M/M3* LM2 N CE/CE2* EN 2L.5 OP2 MN/M3* LM2 N CE/CE2* EN 2L2.5 OP2 M2/M3* LM/LM3* N/N2* CE2 EN 2 M OP2 MN/M2* LM2 N CE EN 2 M2 OP2 M2/M3* LM2/LM3* N/N2* CE2 EN 2 M3 OP2 M3 LM2/LM3 * N/N2* CE2 EN 2R.5 OP2 M2/M3* LM2 N CE/CE2* EN 2R2.5 OP2 M3 LM2/LM3* N/N2* CE2 EN 3L.5 OP3 M2/M5* LM2/LM6* N/N5* CE2 EN 3L2.5 OP3 M3/M5* LM3/LM6* N/N3* CE2/CE3* EN 3 M OP3 M/M5* LM2 N/N5* CE2 EN 3 M2 OP3 MN/M5* LM2/LM3* N2 CE/CE3* EN 3 M3 OP3 M3/M5* LM3 N2/N3* CE2/CE3* EN 3R.5 OP3 MN/M5* LM2 N/N5* CE2 EN 3R2.5 OP3 M3/M5* LM3/LM6* N2/N3* CE/CE3* EN3 4L.5 OP4 M5 LM2/LM6* N/N5* CE2 EN 4L2.5 OP4 M3/M5* LM3/LM5* N3 CE/CE3* EN 4 M OP4 M2/M5* LM6 N/N5* CE2 EN 4 M2 OP4 M5 LM2/LM5* N/N5* CE/CE3* EN3 4 M3 OP4 M3/M5* LM3/LM5* N3/N4* CE3 EN3 4R.5 OP4 M2/M5* LM2/LM5* N/N5* CE2 EN 4R2.5 OP4 M3/M5* LM3/LM5* N3/N4* CE/CE3* EN3 5 M OP5 M5 LM5/LM6* N/N5* CE/CE3* EN 5 M2 OP5 M3/M5* LM3/LM5* N3/N5* CE2/CE3* EN3 5 M3 OP5 M3/M5* LM3/LM5* N3/N4* CE3 EN3 VITA classical AD4 színek OPAQUE MARGIN LUMINARY NECK CERVICAL ENAMEL A A2 A3 A3,5 A4 B B2 B3 B4 C C2 C3 C4 D2 D3 D4 OP A OP A2 OP A3 OP A3,5 OP A4 OP B OP B2 OP B3 OP B4 OP C OP C2 OP C3 OP C4 OP D2 OP D3 OP D4 M/M3* MN/M3* M3 M3/M5* MN/M5* MN/M2* M2/M3* M3 M3 MN/M2* M2/M5* M2/M5* M5 M2/M5* M3/M5* M2/M3* LM2 LM2 LM3/LM6* LM3/LM6* LM2/LM5* LM/LM2* LM2 LM3/LM6* LM3/LM6* LM2 LM2/LM6* LM6 LM5/LM6* LM2/LM6* LM6 LM3/LM6* N N/N2* N/N3* N3 N/N5* N N N/N2* N/N3* N N/N5* N/N5* N5 N/N5* N/N5* N/N5* CE CE/CE2* CE2 CE/CE3* CE3 CE CE/CE2* CE2 CE2/CE3* CE CE CE/CE2* CE3 CE/CE2* CE2 CE2/CE3* EN EN EN EN2 EN2 EN2 EN2 EN2 EN2 EN2 EN2 EN EN EN2 EN2 EN2 * Keverési arány : 39

40 Masszák magyarázata VITA VMK Master WASH OPAQUE alkalmas vázak fedésére és intenzívebb ill. melegebb hatású színeredmények elérésére WO aranynarancs VITA VMK Master OPAQUE vázanyag színhordó fedésére OP0OP5 A D4 VITA SYSTEM 3D-MASTER VITA classical VITA VMK Master OPAQUE DENTINE tovább erősíti a színhatást, ha kevés hely áll rendelkezésre gingivális területen a köztes hídtagok színveszteségének elkerülésére alkalmazható 0M5M3 A D4 VITA SYSTEM 3D-MASTER VITA classical VITA VMK Master DENTINE színhordó massza kerámia fogpótlásnak a természetes fogat utánzó felépítéséhez 0M5M3 A D4 VITA SYSTEM 3D-MASTER VITA classical VITA VMK Master ENAMEL színben hozzárendelt élmasszák, melyek a természetes fogzománc színhatását adják vissza EN EN2 EN3 fehéres sárgás-neutrális pirosas VITA VMK Master WINDOW transzlucencia fokozására a szín egyidejű halványítása mellett, tisztán vagy keverve használható WIN transzparens VITA VMK Master TRANSLUCENT természetes fogzománc legkülönbözőbb transzlucenciájának valamint különféle transzlucens zónák leutánzására individualizáláshoz és karakterizáláshoz nyolc transzlucens színárnyalat áll rendelkezésre alkalmazható pl. fogszélekhez, sarkokhoz vagy zománcelszíneződéshez T T2 T3 T4 T5 T6 T7 T8 fehéres sárgás-barnás rózsaszín neutrális világoskék kék szürke pirosas VITA VMK Master OPAL TRANSLUCENT természetes opaleszcenciájú transzlucens massza OT neutrális VITA VMK Master PEARL TRANSLUCENT gyöngyházszínű felszíni csillogáshoz főleg fiatal vagy fehérített fog helyreállításához WINDOW masszával keverve felhordható a dentin világosabbá tételéhez PLT gyöngyház 40

41 Masszák magyarázata VITA VMK Master NECK a NECK masszákkal tovább fokozható az optimális színreprodukció a cervikális régióban a NECK masszák segítségével nagyobb színintenzitás és opacitás érhető el N N2 N3 N4 N5 bézs sárga sárga-narancs narancs keki VITA VMK Master MARGIN esztétikus átmenet biztosítására a labiális csökkentett fémsapkánál intenzívebbé tételre VITA INTERNO masszával van lehetőség (vegyék figyelembe a Kerámia váll felrakása fejezetben leírtakat is) MN M M2 M3 M4 M5 neutrális fehér bézs sárga narancs-pirosas világosbarna VITA VMK Master LUMINARY erősen fluoreszcens masszák a természetes fluoreszcencia elősegítésére és beállítására, főleg vékony rétegvastagságnál LM LM2 LM3 LM4 LM5 LM6 fehér homok sárga világos barna-narancs világosbarna világos keki VITA VMK Master CERVICAL a masszákat a fognyak felett az approximális régióig a dentinre ill. incizálisan a zománcra teríteni, hogy erősítsük a térhatást CE CE2 CE3 világossárga világosnarancs aranysárga VITA VMK Master DENTINE MODIFIER tisztán vagy a szín intenzívebbé tételére a dentinbe mosni vagy alákeverni mély effektek belső színkialakításához mamelon kialakításához incizális régióban és a korral járó kopási jellegzetességek megjelenítéséhez DM DM2 DM3 DM4 DM5 DM6 DM7 DM8 fehér krémszín sárga narancs pirosas barnás-pirosas keki szürke VITA VMK Master GINGIVA lágyszövet veszteség pontos színbeli visszaadására anatómiai javítás önmagában vagy összekeverve használható az első és második dentinégetéssel megegyező módon égethető G G2 G3 G4 G5 GOL GOD órózsaszín narancs-rózsaszín rózsa-piros barna-piros fekete-piros világos sötét VITA VMK Master CORRECTIVE fényreégetés utáni javításokhoz COR COR2 neutrális bézs 4

42 Szortimentek VITA VMK Master STANDARD SET 3D-MASTER* Alap szortiment Darab Tartalom Anyag g 2 g 2 g 2 g 2 g 2 g 2 g 2 g 2 g 2 g 50 ml 50 ml WASH OPAQUE WO OPAQUE OPOP5 OPAQUE DENTINE M5M3 DENTINE M5M3 ENAMEL EN, EN3 TRANSLUCENT T4 WINDOW WIN CERVICAL CECE3 NECK NN5 CORRECTIVE CORCOR2 Modellező folyadék Opaker folyadék Színminta-sorok STANDARD Színindikátor 3D-MASTER VITA Linearguide 3D-MASTER Tartozék Használati utasítás * Kapható VITA VMK Master 0-COLOR SET formában is, a következő tíz leggyakoribb VITA SYSTEM 3D-MASTER színben: M2, 2L,5, 2M, 2M2, 2R2,5, 3L,5, 3M, 3M2, 3M3, 4M2 ** PASTE OPAQUE-kal is kapható VITA VMK Master STARTER SET 3D-MASTER* Két színből álló szortiment (2M2, 3M2) Darab Tartalom Anyag g 2 g 2 g 2 g 2 g 50 ml 50 ml * PASTE OPAQUE-kal is kapható OPAQUE OP2, OP3 OPAQUE DENTINE 2M2, 3M2 DENTINE 2M2, 3M2 ENAMEL EN TRANSLUCENT T4 Modellező folyadék Opaker folyadék Színminta pálca 2M2, 3M2 Használati utasítás VITA VMK Master BLEACHED COLOR SET* ultravilágos színek fehérített fogak előállításához Darab Tartalom Anyag g 2 g 2 g 2 g 2 g 50 ml 50 ml OPAQUE OP0 OPAQUE DENTINE 0M0M3 DENTINE 0M0M3 ENAMEL EN TRANSLUCENT T4 Modellező folyadék Opaker folyadék BLEACHED SHADE GUIDE 0M-0M3 Használati utasítás * PASTE OPAQUE-kal is kapható 42

43 Szortimentek VITA VMK Master STANDARD SET classical* Alap szortiment Darab Tartalom Anyag g 2 g 2 g 2 g 2 g 2 g 2 g 2 g 2 g 2 g 50 ml 50 ml * PASTE OPAQUE-kal is kapható WASH OPAQUE WO OPAQUE AD4 OPAQUE DENTINE AD4 DENTINE AD4 ENAMEL EN, EN2 TRANSLUCENT T4 WINDOW WIN CERVICAL CECE3 NECK NN5 CORRECTIVE CORCOR2 Modellező folyadék Opaker folyadék Színminta-sorok STANDARD Színindikátor VITA classical A-D4 VITA classical A-D4 színskála Tartozék Használati utasítás VITA VMK Master STARTER SET classical* Két színből álló szortiment (A2, A3) Darab Tartalom Anyag g 2 g 2 g 2 g 2 g 50 ml 50 ml * PASTE OPAQUE-kal is kapható OPAQUE A2, A3 OPAQUE DENTINE A2, A3 DENTINE A2, A3 ENAMEL EN TRANSLUCENT T4 Modellező folyadék Opaker folyadék Színminta pálca A2, A3 Használati utasítás VITA VMK Master KIEGÉSZÍTŐ SZET Természetes effektek és karakterisztika kialakítására Darab Tartalom Anyag g 2 g 2 g 2 g 2 g 2 g 50 ml TRANSLUCENT TT8 DENTINE MODIFIER DMDM8 LUMINARY LMLM6 MARGIN MN, MM5 OPAL TRANSLUCENT OT PEARL TRANSLUCENT PLT Modellező folyadék Színminta-sorok TRANSLUCENT Színminta-sorok DENTINE MODIFIER / LUMINARY Színminta-sorok MARGIN/GINGIVA 43

44 Szortimentek VITA VMK Master GINGIVA SZET Természetesnek ható fogínymasszák Darab Tartalom Anyag 5 2 2g 2g * PASTE OPAQUE-kal is kapható GINGIVA GG5 GOL, GOD Színminta-sorok MARGIN/GINGIVA Az alábbi egyedi kiszerelések kaphatók: M a s s z á k WASH OPAQUE OPAQUE OPAQUE DENTINE, DENTINE ENAMEL, TRANSLUCENT T4, WINDOW TRANSLUCENT, LUMINARY, PEARL TRANSLUCENT, NECK, OPAL TRANSLUCENT, MARGIN, CERVICAL, DENTINE MODIFIER, GINGIVA, COR- RECTIVE GINGIVA OPAQUE 5 g 2 g 50 g 7 g x x x x x x x x x x 44

45 Folyadékok VITA MODELLING FLUID Valamennyi dentin-, él- és adalékmassza keveréséhez. VITAVM MODELLING FLUID megakadályozza a kerámiamassza gyors kiszáradását. A folyadék biztosítja a réteg fokozott plaszticitását. VITA MODELLING FLUID RS Piros színű, speciális folyadék valamennyi dentin-, él- és adalékmassza keveréséhez. VITA MODELLING FLUID RS selymes konzisztenciája hosszú ideig nedvesen marad és sokáig feldolgozható, ugyanakkor jó a stabilitása, ezért különösen alkalmas nagyobb fogpótlások és többtagú hidak készítéséhez. VITA OPAQUE FLUID Valamennyi opaker por keveréséhez. Fontos: Dentinmasszák keveréséhez nem használható! VITA PASTE OPAQUE LIQUID A paszták konzisztenciájának hígítására szolgáló folyadék, igény szerint használható opaker paszták újrakeveréséhez. VITA HIGH SILVER MODELLING LIQUID Anti-greening folyadék magas ezüsttartalmú ötvözetekhez (Ezüsthányad > 30%). Szortimentben NEM kapható! 45

46 Kiegészítők VITA AKZENT Felületi festéshez természetes színeffektek és anomáliák céljára. A festékek finom szemcséjűek, színben intenzívek, enyhén fluoreszcensek, különösen stabilak és egymással keverhetők. VITA AKZENT FLUID VITA AKZENT festékek, VITA AKZENT GLAZE és VITA FINISHING AGENT keveréséhez. VITA FINISHING AGENT Nagyon finom szemcséjű lazúr massza természetes felületi csillogáshoz. A lazúr massza áttetsző bevonattal és fényáteresztő színével karakterizál. A glazúrmasszával szemben lényegesen kevésbé teríthető. VITA INTERNO A legfinomabb mélységi színeffektek tökéletes visszaadására. Színben intenzív és erősen fluoreszcens masszák a színek átható fényerejének kialakításához. VITA INTERNO masszák önmagukban is használhatók, vagy OPAQUE DENTINE, DENTINE, ENAMEL és TRANSLUCENT masszákkal keverhetők. VITA INTERNO FLUID VITA INTERNO masszák keveréséhez. 46
