1 MENTÖFELSZERELÉSSEL

2 A FORCE mentofelszerés 1968-ban mutatkozott be, s ma már mintegy 30 országban, több tízezer példányban használják. Több országban szabványfelszerelésként szerepel a civil, a katonai mentoszolgálatban, a tuzoltóságnal, a tengeri és repülo mentoszolgálatnál, a mentoknél, a rendorségnél, egyéb járorszolgálalnál, ill. egyes helokopteres mentoszolgálatoknál. Szálmolni kellazzal, hogy sok esetben kevés ido áll rendelkezésre a mentés végrehajtására. A FORCE felszerelés kifejlesztésénél az volt a követelmény, hogy a szerszám sokoldaú, könnyen kezelheto, megbízható és nagy teljesítményu legyen; s ne kívánjon idoigényes szerszámcserét. Az eredmény egy olyan kézi mentofelszerelés lett, amely életmentésnél, ahol gyors cslekvésre van szükség beszorult, bezárt emberek kiszabadítására, kiváló szolgálatot teljesít. A szerszám egyesíti a lyukvágás, feltépés, levágás, feszítés, elfordítás, csavarás, hajlítás, emelés, támasztás, húzás stb. funkciókat. Kezelése könnyen elsajátítható. A FORCE kiegézíti a mentoszemély saját izomerejét, így ıharmadik karnak is nevezhetjük. A FORCE-szal néhány másodperc alatt cselekvoképes az ember. Saját erejének megsokszorozásával dolgozik amikor sürgosen kell beavatkozni szuk, nehezen hozzáférheto helyen. Ezen kezelési útmutató gazdagon illusztrálva mutatja be a FORCE mentofelszereléseket és használatukat. Lehetetlen direkt utasítást adni, hogy hogyan is kell a munkálatot végrehajtani. Különböso fejezetek fényképei és ábrái jól mutatják a felszerelés sokoldalúságát. A FORCE baltával való munka technikája ugyanaz, függetlenül a munka színhelyétol, közúti forgalomban, repülon, vonaton, tengeri baleseteknél, robbanásnál, tuznél, ill. egyéb káresetnél. Gyakorlat közben tanulja, ismeri meg az ember a felszerelés sokordalúságát, valódi teljesítoképességét. Végso fokon magán az emberen múlik, hogy munkáya milyen sikerrel jár. 2

3 LE R S - MUSZAKI ADATOK A FORCE Mentöfelszerelés a következokbol áll: Mentoszerszám (két részes, balta és karomrész) Mento és szállitóheveder Tartó/ llványszerelvény Mentoszereszám Típus: FORCE Súly: 4.2 kg (balarész karomrész 1.6) Hossz ööszetolt állapotban: 565 mm kihúzott állapotban: 840 mm Anyag: Balta, karomrész - Speciális ötvözetu acél Fogórész - Speciális acélcsore felvitt neoprén gumi Záróforgattyú - Rozstdamentes acél Mento- és szállítóhevder Súly: 0.85 kg Hossz: 2500 mm Anyaga: Speciális nylon (poliészter) Szakítószilárdsága: A heveder - 30 kn (3000 kp) D-gyuru, horog, csat - 25 kn (2500 kp) Tartó/ llványszrelvény Súly: 0.45 kg Méret: 90 x 453 mm, magasság 53 mm Anyag: Alumínium lemez, 3 mm Sokkpróba: Felszerelt berendezéssel - 40 g sérülés nélkül Megjegyzés: a sokkpróba ez esetben gyorsulási ( leejtési) próbát jelent (itt a g nehézsegi gyorsulás). 3

4 FELSZERELÉS SZÉTSZEDÉSE 1. Nyissa ki a balta foka feloli 2. Távolítsa el a bortokot a baltafejrol. szíjcsatlékot. 3. Vegye le az egész bortokot a szerszámrol. 4. A beavatkozáskész szerszám. Szerszám 5. Oldja ki a zárkallantyút. 6. Húzza ki a karomrészt ütközésig. 7. Nyomja vissza a vörös jelig - majd fordítsa el fél fordulattal balra Húzza ki a karomrészt.

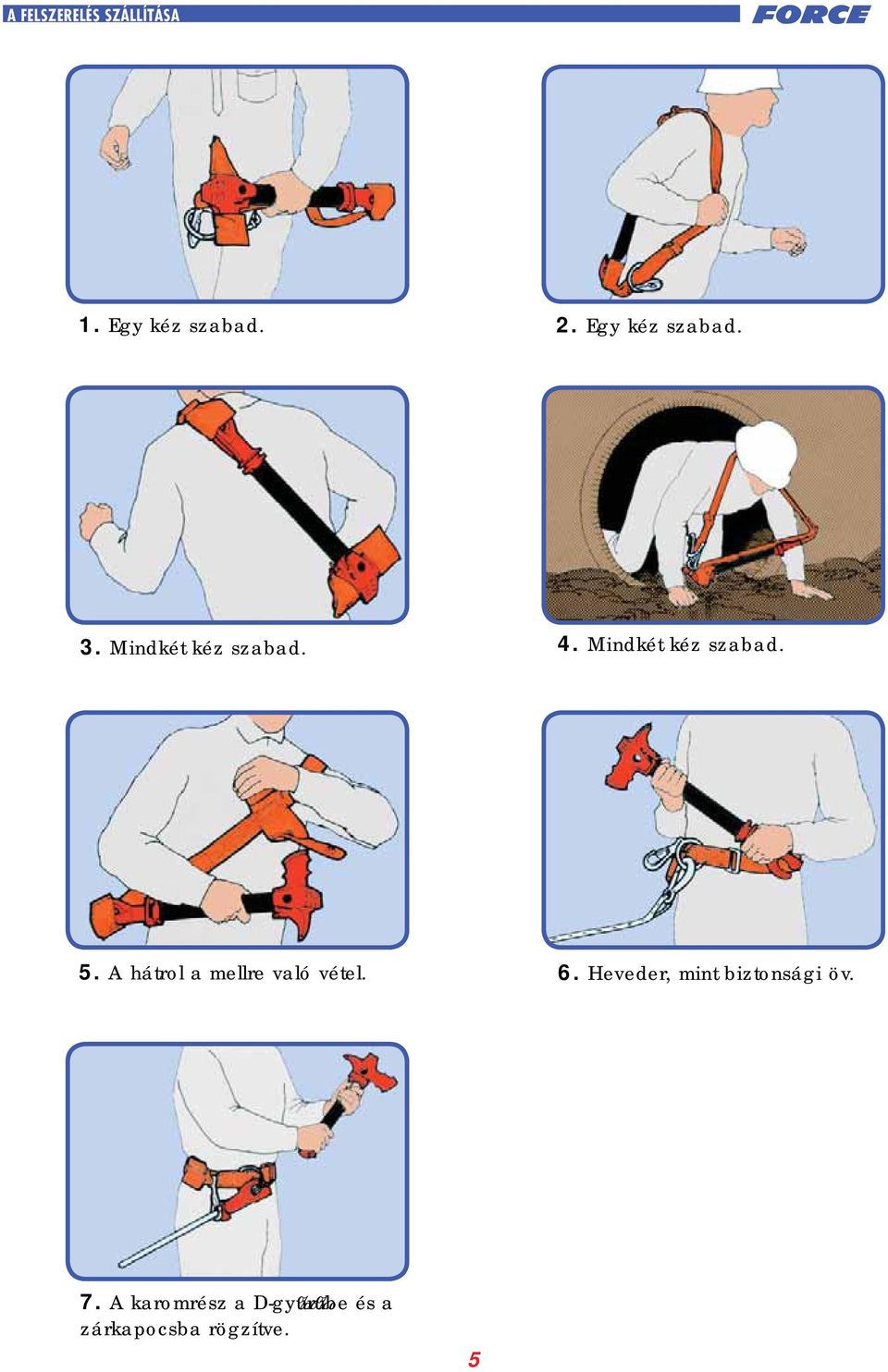

5 A FELSZERELÉS SZ LL T SA 1. Egy kéz szabad. 2. Egy kéz szabad. 3. Mindkét kéz szabad. 4. Mindkét kéz szabad. 5. A hátrol a mellre való vétel. 6. Heveder, mint biztonsági öv. 7. A karomrész a D-gyurube és a zárkapocsba rögzítve. 5

6 BIZTONS GI ÉS VÉDELMI MEGFONTOL SOK A mentés gyakran kockázatos, a hely szuk és a munka körülményessége miatt a biztonság és a védelem okán a követelmények magasak. Ezért az anyag megválasztásánál, a felszerelés kialakításánál és ellenorzésénél erre nagy gondot fordítottunk. A szerzám anyaga edzett speciális acél, amely kemény ugyan, de eléggé szívós ahhoz, hogy ne törjön el eros hideg és igénybevétel esetén sem. Az eros acélcso fogantyú olyan gumibevonattal van ellátva, ami az ütéz erejét nagy mértékben elnyeli, így csökkenti a kéz igénybevételét Kéz és kicsúszásvédelem, ütésmegvezetés. 3. A zár nem engedi a karomrész véletlenszeru kicsúszását A heveder biztonsági kapcsa egy kézzel is gyorsan kioldható. 6

7 BIZTONS GI ÉS VÉDELMI MEGFONTOL SOK 1. Kétkezes beavatkozás négy különféle helyzetben. Jó megvezetést és hozzáférhetoséget biztosít, Csökkenti a kicsúszás veszélyét.könnyu szétszedni az esetben is, ha megszorult. 2. Nagy felfekvofelület fogazással. A felfekvési pont elmozdításával egyenletes emelést biztosít. 3. A baltalap (él) és a baltalapfokhegy megakadályozza a szerszám felbillenését A gallér mint csúszásgátló. 7

8 KARBANTART SI UTAS T S - GARANCIA Gumimarkolat A tiszta markolat biztos fogást biztosít. Tisztítása közönséges mosószerrel, benzinnel, acetonnal, vagy más megfelelo tisztítószerrel történhet. Zárófogantyú Zárókallantyú rozsdamentes acél, a fogófelület tartós kenoanyaggal van ellátva, így olajozást nem igényel. A kallatyú menete rögzítofolyadékkal van ellátva. Szetszerelés után használjunk újra rögzítofolyadékot, plasztikragasztót, vagy valami hasonlót. Csomagolás - Bevetés elokészítése Ha a heveder hossza helyesen van beállítva pl. háton való viselésre, még mielott a felszerelést a tartójába helyezzük (lásd 2. Old.), az új bevetésnél idot takarítunk meg vele. Garancia Az anyag és gyártási a szállítás idejétol számított 1 éves garancia érvényes, a mechanikai gyártmányokra vonatkozó eloírások szerint. Közvetlen vagy közvetett serülésekért személyeken vagy vagyontárgyakon melyek a FORCE felszerelések használata során kelekeztek, gyártó felelosséget és kártérítési kötelezettséget nem vállal. 8

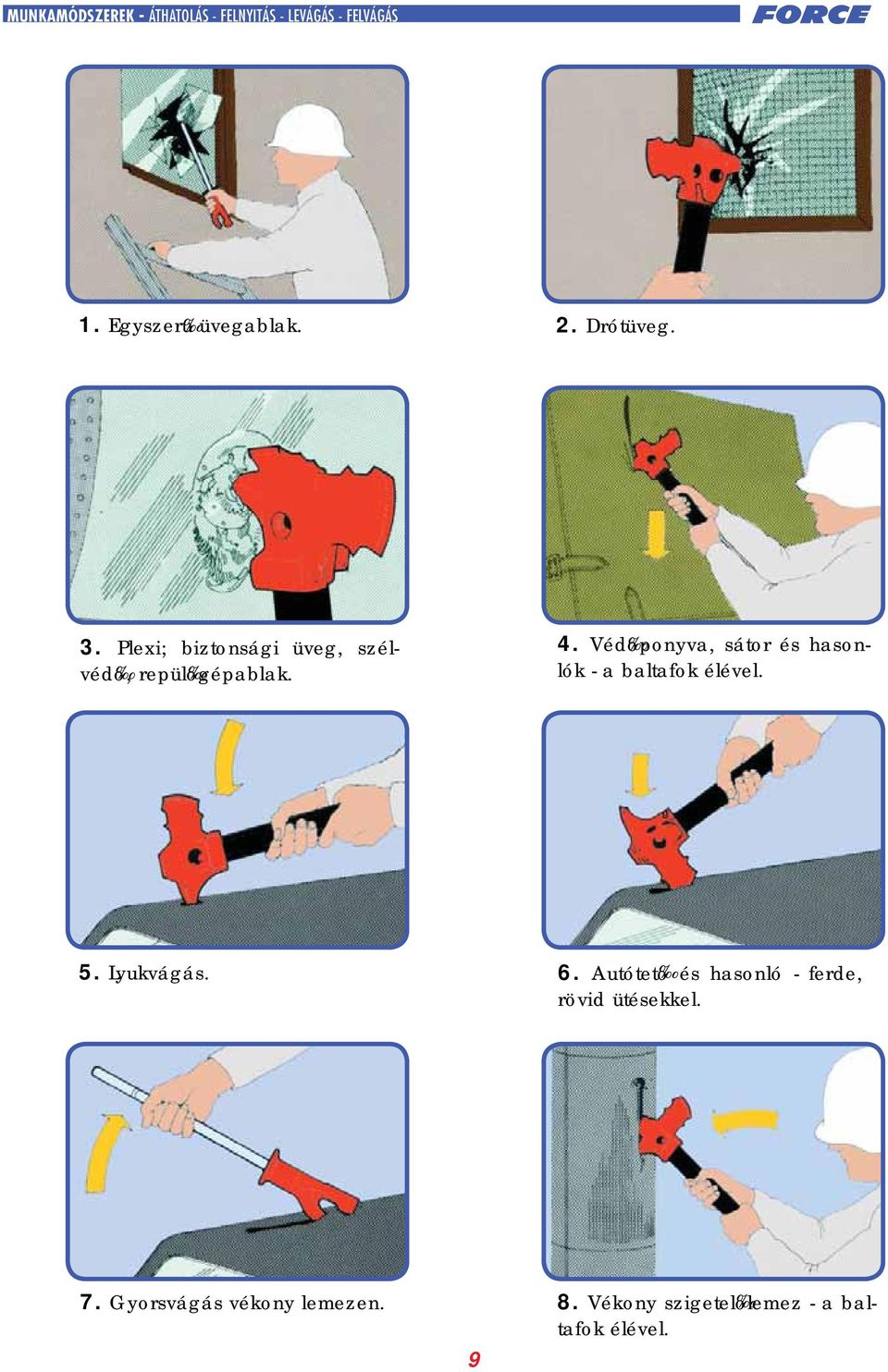

9 MUNKAMŁDSZEREK - THATOL S - FELNYIT S - LEV G S - FELV G S 1. Egyszeru üvegablak. 2. Drótüveg. 3. Plexi; biztonsági üveg, szélvédo, repülogépablak. 4. Védoponyva, sátor és hasonlók - a baltafok élével. 5. Lyukvágás. 6. Autóteto és hasonló - ferde, rövid ütésekkel. 7. Gyorsvágás vékony lemezen. 8. Vékony szigetelolemez - a baltafok élével. 9

10 MUNKAMŁDSZEREK - THATOL S - FELNYIT S - LEV G S - FELV G S 1. Vágás, leütés. 2. Kifeszítés, kihúzás. 3. Kifeszítés, kihúzás. 4. Kiütés,beszegelés. 5. Drótot, zsinórt, kábelt és hasonlót kis ütésekkel, a karomrész rúdjának alkarral való megtámasztásával. 6. Huzal, drót, tömlo és hasonlók elvágása kemény aljzaton. 7. Tetolemez és hasonló felfeszítése Ütés a legömböjített résszel - pöröly - baltafej 90 o -os elfordításával.

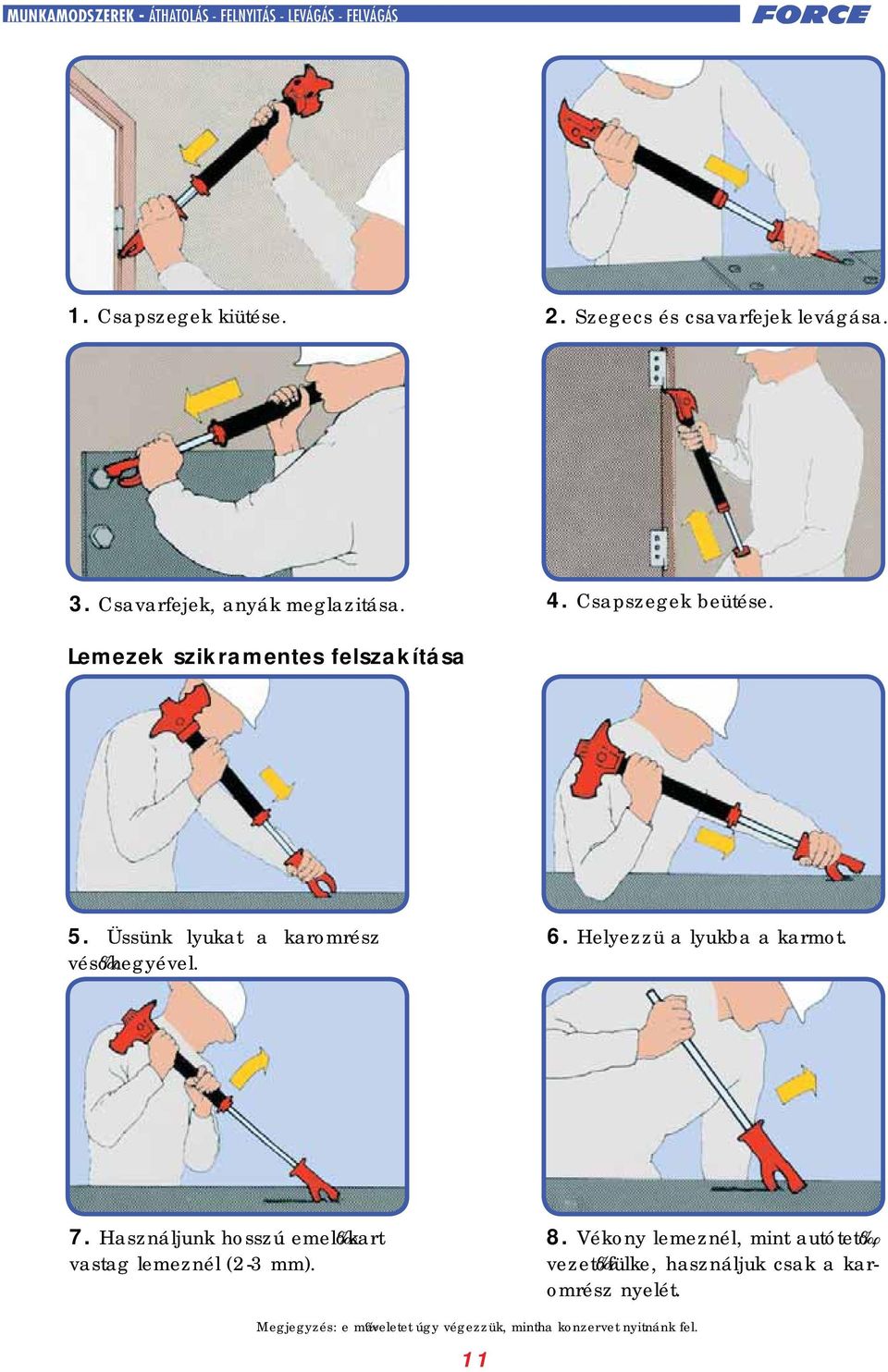

11 MUNKAMODSZEREK - THATOL S - FELNYIT S - LEV G S - FELV G S 1. Csapszegek kiütése. 2. Szegecs és csavarfejek levágása. 3. Csavarfejek, anyák meglazitása. 4. Csapszegek beütése. Lemezek szikramentes felszakítása 5. Üssünk lyukat a karomrész vésohegyével. 6. Helyezzü a lyukba a karmot. 7. Használjunk hosszú emelokart 8. Vékony lemeznél, mint autóteto, vastag lemeznél (2-3 mm). vezetofülke, használjuk csak a karomrész nyelét. Megjegyzés: e muveletet úgy végezzük, mintha konzervet nyitnánk fel. 11

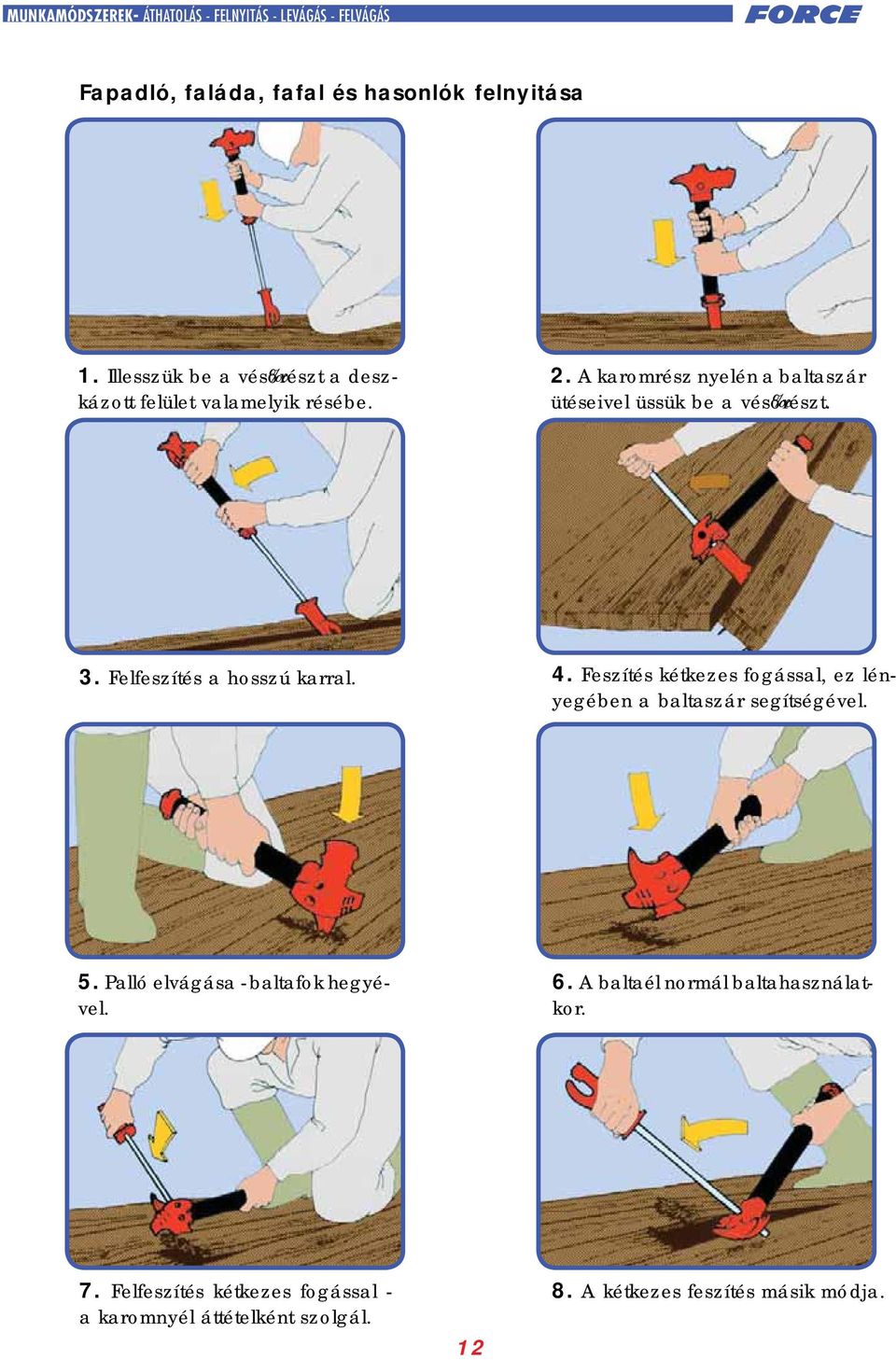

12 MUNKAMŁDSZEREK- THATOL S - FELNYIT S - LEV G S - FELV G S Fapadló, faláda, fafal és hasonlók felnyitása 1. Illesszük be a vésorészt a deszkázott felület valamelyik résébe. 2. A karomrész nyelén a baltaszár ütéseivel üssük be a vésorészt. 3. Felfeszítés a hosszú karral. 4. Feszítés kétkezes fogással, ez lényegében a baltaszár segítségével. 5. Palló elvágása - baltafok hegyével. 6. A baltaél normál baltahasználatkor. 7. Felfeszítés kétkezes fogással - a karomnyél áttételként szolgál A kétkezes feszítés másik módja.

13 MUNKAMŁDSZEREK - HAJL T S - FESZ TÉS - TISZT T S 1. Csohajlítás a baltafok és a karomszár között. 2. Laposvasat a vágóél és a karomszár kösött hajlít. 3. tfolyás meggátlására - csolapításomása után a vésot a baltanyéllel 4. Szétfeszítésnél a vésorész beny- elfordítjuk. 5. Szétfeszítés. 6. Föld, jég, egyéb szennyezodés lekaparása. 13

14 MUNKAMŁDSZEREK - EMELÉS - BIZTOS T S

15 MUNKAMŁDSZEREK - ELMOZD T S - EMELÉS Csorles - kötel megfeszítése 1. A heveder a rúd és a baltalap között. 2. Húzóero 5-10 kn ( kp). 3. Akötél a rúd és a baltalap között. 4. Csorlozés a baltanyél körbeforgatásával. 5. A karomrész kelloen rögzítendo fixpontos csorlozésnel! 6. Függoleges emelés. 7. Égo faanyag eltávolítása. 8. Lemez és hasonló tárgy elmozdítása. 15

16 MUNKAMŁDSZEREK - ELMOZD T S - EMELÉS - LEENGEDÉS 1. Lábbal emel, kézzel segít! 2. Vízszintes húzás. 4. Leeresztés a D-gyuru segítségével, fékezés a kötél kétszeres átvetésével. 3. Emelokaros emelés. 16

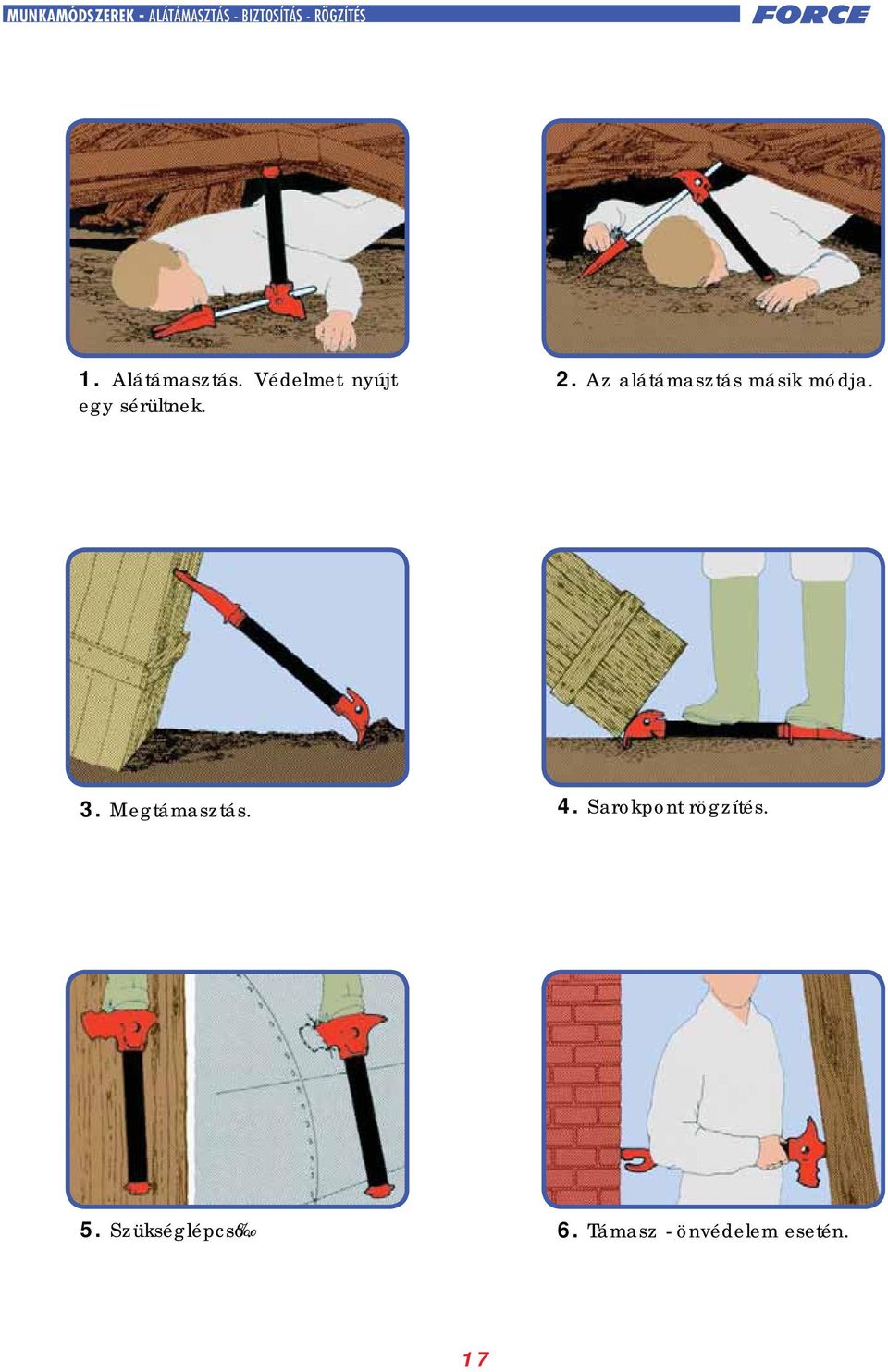

17 MUNKAMŁDSZEREK - AL T MASZT S - BIZTOS T S - RÖGZ TÉS 1. Alátámasztás. Védelmet nyújt egy sérültnek. 2. Az alátámasztás másik módja. 3. Megtámasztás. 4. Sarokpont rögzítés. 5. Szükséglépcso. 6. Támasz - önvédelem esetén. 17

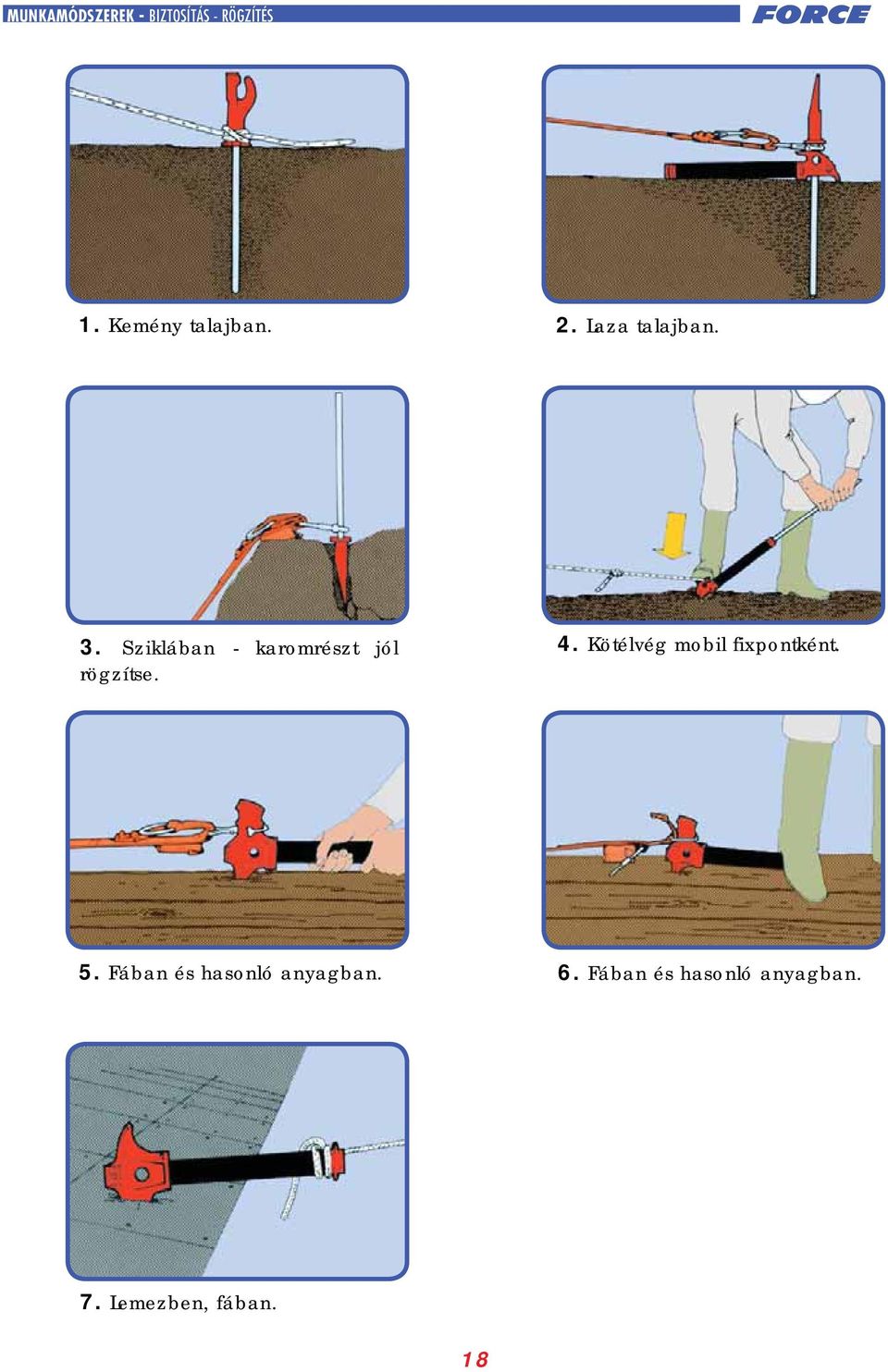

18 MUNKAMŁDSZEREK - BIZTOS T S - RÖGZ TÉS 1. Kemény talajban. 2. Laza talajban. 3. Sziklában - karomrészt jól rögzítse. 4. Kötélvég mobil fixpontként. 5. Fában és hasonló anyagban. 6. Fában és hasonló anyagban. 7. Lemezben, fában. 18

19 MUNKAMŁDSZEREK - MENTOHEVEDER - HORD GYSZ LL T S - HELIKOPTERES EMELÉS 1. Mentoheveder lásd 2, 3 és 4 ábrákon. 2. Mind a két kéz szabad. 3. Eszméletlen személy emelése - szállítása. 4. Ülo emelés háttámasszal. 5. Ülo emelés. 6. Mellkaseméles - a hevedert erosen meghúzni. 19

20 MUNKAMŁDSZEREK - MENTOHUROK - HORD GYSZ LL T S 1. Tehermentesíti a kart, a teher a vállakon. 2. Egyik kéz szabad - Dgyuru a hardágy fogantyújában. 3. Hevederrel való húzás (a megcsavart heveder fejtámaszként szolgál). 4. Szállítás szuk helyen. 5. Szállítás két heveder összekapcsolásával, a hordágy vizszintes helyzetét a heveder - hosszak beállításával érjük el. 20

21 GÉPKOCSIAJTŁ FELNYIT SA - Z RT AJTŁ BIZTONS GI Z R NÉLKÜL Kiséreljük meg eloször néhány eros rántással az ajtót kézzel felnyitni még akkor is, ha az erosen deformált. Lehet, hogy az ajtó benyomódott és feszültség alatt áll, az ajtónyílás kisebb mint az ajtó. 1. A feszültség ütéssel esetleg feloldható. Hasnáljuk a balta lekerekített oldalát (pöröly). 2. Nagy lendülettel, eros ütéssel. Eros ütésnél: Jobbra ütve - a jobb kéz a nyél alján - a bal kézzel megvezetve (2. kép). Balról ütve - ugyanez megfordítva (3. kép). 3. Üsse be a zár mindkét oldalát. 4. Vezesse be a balta lapját a nyílásba. 5. Feszítse felfelé, emelje meg az ajtót, a szerkezet széthajlik, az ajtó nyílása megno. 6. Nyissa fel az ajtót a baltanyél vízszintes irányú elfordításával (balról jobbra nyitásirány szerint). 21

22 GÉPKOCSIABLAK ELT VOL T SA - SZÉLVÉDOÜVEG 1. A vésovel, vagy a balta fokával lazítsuk meg a fémszegélyt. 2. Távolítsuk el a szegélylécet. 3. Feszítsük fel a gumizegélyt a vésovel. 4. Távolítsuk el a gumizegélyt. 5. Emeljük ki az üveget a baltarész szélével vagy a vésovel

23 GÉPKOCSITETO ELT VOL T SA - LYUKV G S - EGYSZERÜ BEHATOL S A tetot vágja fel 1. Üssön lyukat a balta fokával. 2. Akaromrésszel vágjon. 3. Akaromrésszel vágjon. A tetot baltával hasítsa fel 4. A teto szélén ferde, rövid ütésekkel kezdjen. 5. Az anyagot a sarkokban hagyja a vágás végére. 6. Hajlítsa fel a tetot. 23

24 GÉPKOCSITETO ELT VOL T SA - A TETO FELHAJL T SA Eloször is távolítsuk el a hátsó és oldalablakokat 1. A balta fokával perforáljuk eloször az oszlopot alul. (Ez suru lyukvágást jelent). 2. Vágjuk le az oszlopot a balta élével. 3. A vezetékeket vágjuk le a baltával a karomrész ellentartásával. 4. Perforáljuk a tetoszélet a hajtás 5. Roppantsuk meg a tetot néhány vonalában. eros ütéssel. (Pörölyrész) 6. Szükség esetén tapossunk rá a tetore a megfelelo helyen. 7. Hajlítsuk fel a tetot. 24

25 KORM NY ÉS A PED LOK ELHAJL T SA A kormánykerék félrehajlítása A hevedert helyezze a csípoje köré, ahorgot a kormányra. Figyelem! A heveder mélyen helyezkedjen a csípo köré. 1. Húzóero az által képzodjék, hogy a testtel hátradol. 2. Hajlítsa be a lábát és feszítse meg a hevedert. Húzza azáltal, hogy kiegyenesíti a lábát. 3. Két heveder, két emberrel dupla erot ad és több támaszt. Pedál elhajlítása 4. Erosítse a hevedert az ajtóhoz. Használja az ajtót mint emelot. 5. Húzással a hevedert a csípo köré helyezve. 25

26 SZABADD TÉTEL - SZABAD TSA FEL A BESZORULT KEREKEKET

27 T MASZT S - A KEREKEK KILYUKASZT SA Támasztás A kerekek kilyukasztása 3. A kerekeket a baltafokkal szúrja ki. (Közel az abroncshoz) 27
