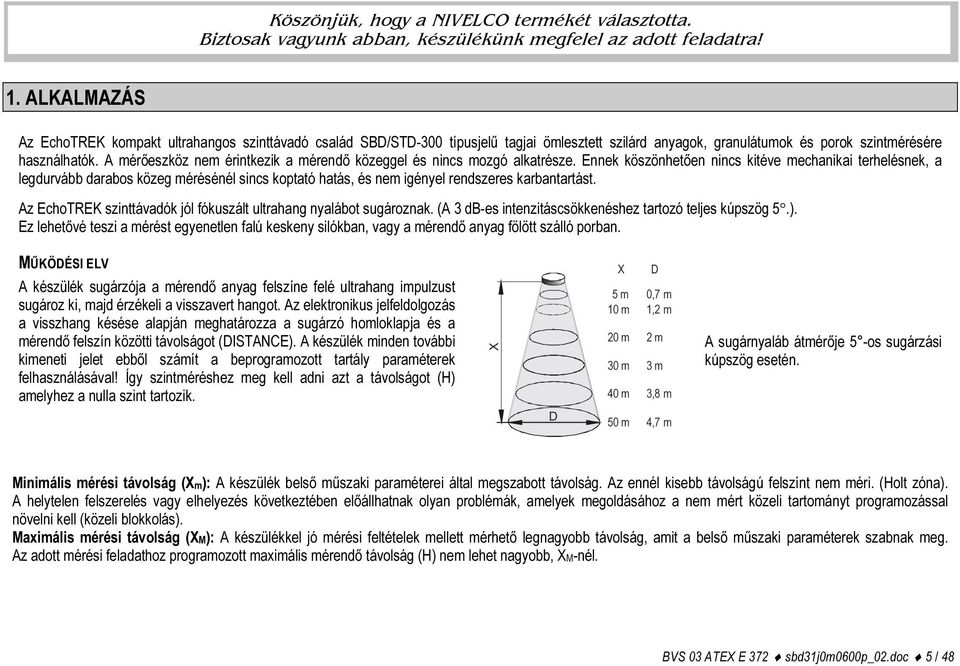

5 Köszönjük, hogy a NIVELCO termékét választotta. Biztosak vagyunk abban, készülékünk megfelel az adott feladatra! 1. ALKALMAZÁS Az EchoTREK kompakt ultrahangos szinttávadó család SBD/STD-300 típusjelű tagjai ömlesztett szilárd anyagok, granulátumok és porok szintmérésére használhatók. A mérőeszköz nem érintkezik a mérendő közeggel és nincs mozgó alkatrésze. Ennek köszönhetően nincs kitéve mechanikai terhelésnek, a legdurvább darabos közeg mérésénél sincs koptató hatás, és nem igényel rendszeres karbantartást. Az EchoTREK szinttávadók jól fókuszált ultrahang nyalábot sugároznak. (A 3 db-es intenzitáscsökkenéshez tartozó teljes kúpszög 5.). Ez lehetővé teszi a mérést egyenetlen falú keskeny silókban, vagy a mérendő anyag fölött szálló porban. MŰKÖDÉSI ELV A készülék sugárzója a mérendő anyag felszíne felé ultrahang impulzust sugároz ki, majd érzékeli a visszavert hangot. Az elektronikus jelfeldolgozás a visszhang késése alapján meghatározza a sugárzó homloklapja és a mérendő felszín közötti távolságot (DISTANCE). A készülék minden további kimeneti jelet ebből számít a beprogramozott tartály paraméterek felhasználásával! Így szintméréshez meg kell adni azt a távolságot (H) amelyhez a nulla szint tartozik. D r X D 5 m 0,7 m 10 m 1,2 m 20 m 2 m XA sugárnyaláb átmérője 5 -os sugárzási kúpszög esetén. 30 m 3 m 40 m 3,8 m 50 m 4,7 m Minimális mérési távolság (Xm): A készülék belső műszaki paraméterei által megszabott távolság. Az ennél kisebb távolságú felszínt nem méri. (Holt zóna). A helytelen felszerelés vagy elhelyezés következtében előállhatnak olyan problémák, amelyek megoldásához a nem mért közeli tartományt programozással növelni kell (közeli blokkolás). Maximális mérési távolság (XM): A készülékkel jó mérési feltételek mellett mérhető legnagyobb távolság, amit a belső műszaki paraméterek szabnak meg. Az adott mérési feladathoz programozott maximális mérendő távolság (H) nem lehet nagyobb, XM-nél. BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 5 / 48

6 2. MŰSZAKI ADATOK 2.1. ÁLTALÁNOS ADATOK Készülék típusa EchoTREK SBD/STD 3 J EchoTREK SBD/STD 3 J Ex Érzékelő fej anyaga Zárt cellás poliuretán hab sugárzó felület (PUR) Zárt cellás poliuretán hab sugárzó felület (PUR). Polipropilén (PP) sugárzó ház Alumínium felfogó elemek Alumínium sugárzó ház és felfogó elemek Elektronika ház anyaga Szinterezett festésű alumínium öntvény A technológiai tér hőmérséklete 30 C C 30 C C Max. felületi hőmérséklet az érzékelő fejen 130 C Környezeti hőmérséklet C, SAP-100 programozóval C C, SAP-100 programozóval C Max. felületi hőm. a jelfeldolgozó egységen 130 C Nyomás 0, ,11 MPa (0,7 1,1 bar) P abszolút és ± 0,01 MPa (0,1 bar) különbség a külső környezet és a tartály / siló belső tere között Mechanikus védettség A tartály/siló belső tere felé: IP 65 A külső környezet felé: IP 67 Tápfeszültség /Teljesítmény felvétel I változat: V DC / 5,5 W V AC (50/60 Hz) / 6,8 VA II változat: 11,4 40 V DC / 4,1 W, 11,4 28 V AC (50/60 Hz) / 4,6 VA Pontosság* ±( a mért távolság 0,2%-a + a maximális mérési távolság 0,1%-a) Felbontás 10 mm Analóg: 4 20 ma, Rtmax = 600 ohm, galvanikusan leválasztott, tranziens túlfeszültség elleni belső védelemmel ellátva Kimenetek Jelfogó váltó kontaktussal (SPDT), 250V AC/ 3A, AC1, Többfunkciós LCD kijelző a SAP-100 egységen Digitális kommunikáció: HART, MODBUS Elektromos védelem I. érintésvédelmi osztály, védővezető 4 mm 2 Ex védelmi jel II 1/2 D IP 65 T 130 C * Ideális visszaverő felület és állandósult hőmérséklet esetén TÍPUSFÜGGŐ ADATOK Típus STD-34J, SBD-34J- STD-33J, SBD-33J- STD-31J SBD-31J- STD-34J, SBD-34J- Ex STD-33J, SBD-33J- Ex STD-31J SBD-31J- Ex Maximális mérési távolság** (XM) 15 m 30 m 60 m Minimális mérési távolság** (Xm) 0,6 m 0,6 m 1,2 m Sugárzási kúpszög (-3dB) 5 Ultrahang frekvencia 30 khz 15 khz Felerősítés módja 4 db M 12 csavar 125 lyukkörön Tömeg 7 kg 10 kg * Az érzékelő sugárzó felületétől mérve, optimális mérési feltételek mellett. 6 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

7 2.3. SAP-100 PROGRAMOZÓ ÉS KIJELZŐ EGYSÉG Kijelző 6 digites LCD, jelek, mértékegységek és oszlop diagram Környezeti hőmérséklet -25 C +60 C Ház anyaga PBT üvegszálas, műanyag (DuPont ) 2.4. TARTOZÉKOK Használati és programozási leírás, Garanciajegy, Gyártói nyilatkozat EView Light program és kezelési leírás CD-n (csak S D- 3-3/4 típusokhoz) 2 db M20x1,5 tömszelence (Ex minősítés) RENDELHETŐ KIEGÉSZÍTŐK Hasított karimák (Rendelési kód: SFA 3 5) SAP-100 programozó EView konfigurációs szoftver CD 2.5. RENDELÉSI KÓD EchoTREK S D 3 J * 2.6. KÖRVONALRAJZOK Kivitel Kód Méréstartomány Kód Tápfeszültség / Kimenet Kód Távadó T 60 m 1 I. változat V DC Norm. Ex Távadó + Kijelző B 30 m V AC 15 m ma + Jelfogó ma + Jelfogó + HART 3 7 RS 485 MODBUS protokollal + Jelfogó A E * Ex készüléknél a rendelési kód után Ex jelölés áll II. változat 11,4 40 V DC 11,4 28 V AC 4 20 ma + Jelfogó ma + Jelfogó + HART 4 8 RS 485 MODBUS protokollal + Jelfogó B F BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 7 / 48

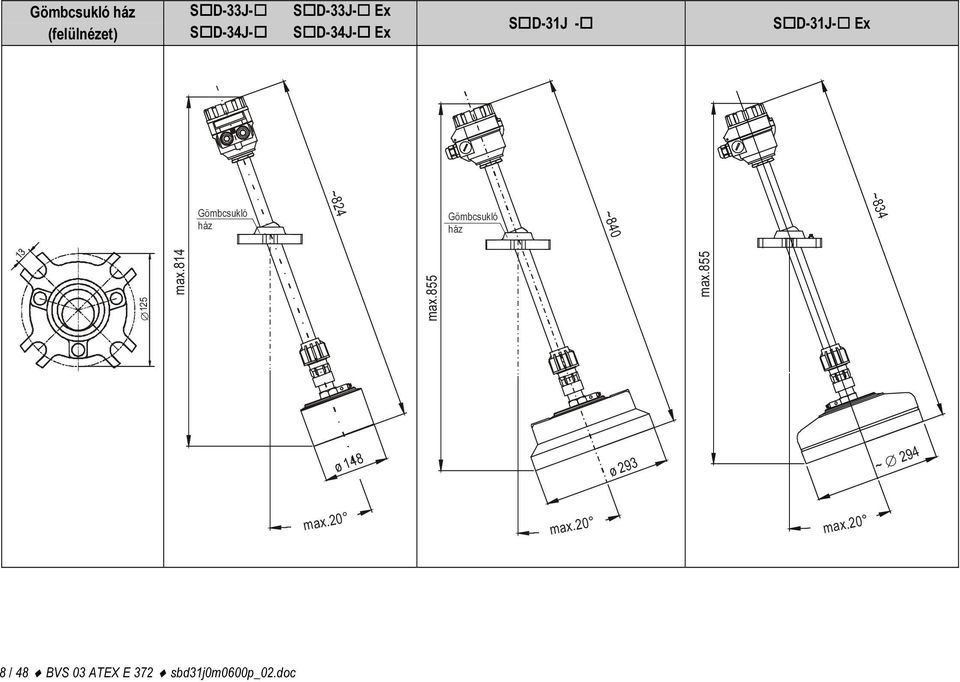

8 Gömbcsukló ház (felülnézet) S D-33J- S D-34J- S D-33J- Ex S D-34J- Ex S D-31J - S D-31J- Ex ~824 ~834 Gömbcsukló ház Gömbcsukló ház ~ max.814 max.855 max.855 ø 148 ø 293 ~ 294 max.20 max.20 max.20 8 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

9 3. FELSZERELÉS ELHELYEZÉS Az EchoTREK optimális elhelyezéséhez több szempontot kell figyelembe venni: Ha a tartály fedele domború vagy kúp alakú, ne helyezzük a sugárzót középre. Megfelelő, ha a készülék az R sugarú hengeres tartályban r = (0,3 0,5) R sugáron van. Amennyiben az adottságok miatt a készüléket a fal közelébe kell szerelni, figyeljünk arra, hogy az 5 os kúpszögű sugárnyaláb ne érintse a falat. Ennek elkerülésében segítségünkre lehet a későbbiekben leírt megdöntés is. A készüléket a túlmelegedés elkerülése érdekében a közvetlen napsugárzás ellen védeni kell. Árnyékoló tető r R GRAVITÁCIÓS TÖLTÉS A készüléket a betöltéstől a lehető legmesszebb kell szerelni. PNEUMATIKUS TÖLTÉS A készüléket olyan helyre célszerű szerelni, ahol a betöltendő anyag sebessége a legkisebb ( szélárnyék ). Az Ex változatot pneumatikus poráramba helyezni tilos! A szerelés javasolt helye (felülnézet) MECHANIKUS SZERELÉS A sugárzót és az elektronika házát cső köti össze, amely átmegy a gömbcsuklón. A gömbcsukló házat (és ez által a készüléket) 4 db M 12 csavarral lehet felfogni, amelyek Ø 125 mm lyukkörön helyezkednek el. Mivel a készülék átdugásához ennél nagyobb átmérőjű (minimum 160) nyílás szükséges, zárt tartályra való felszerelés esetén a külön rendelhető ún. hasított karima használatát javasoljuk, amely 4 méretben készül (NA125/150/200/300). (Lásd: Rendelhető kiegészítők) a hasított karima két darabból áll, így a gömbcsukló és a sugárzó között a csőre helyezhető, (lásd 1. ábra) és a hozzá szállított 4 db M 12 csavarral a gömbcsukló házához rögzíthető. Figyelem, a mellékelt alátéteket használni kell, és a csavarokat a szerelésnek ebben a fázisában nem szabad megszorítani! A gömbcsuklót belső rugók feszítik, így az mozgatható és beállítható, de nem laza. Amíg az M 12 csavarok nincsenek becsavarva, a gömbcsukló a csövön eltolható. A felszerelés majd a megfelelő irány beállítása után az M 12 csavarok meghúzása a gömbcsuklót rögzíti. Max. meghúzási nyomaték: 3,5 Nm. BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 9 / 48

10 Az EchoTREK S D és S D típusú készülékek szerelési menete: 1. Ellenőrizze, hogy a hasított karima és a felerősítő csavarok furatai megfelelően illeszkednek-e a födémen elkészített nyílásra. 2. Szerelje fel a hasított karimát az EchoTREK gömbcsuklójára. 3. Helyezze el a födémen a karima alatti tömítést (ha az a technológia szempontjából szükséges). 4. Fölülről lefelé bújtassa át az EchoTREK sugárzóját a nyíláson. 5. Rögzítse a karimát a födémhez az előre elkészített tőcsavarokkal. 6. Az üzembe helyezés és beállítás után szorítsa meg a gömbcsukló 4 db rögzítő csavarját (max. 3,5 Nm). Az EchoTREK S D típusú készülékek szerelési menete, ha a nyílás mm méretű. A szerelés menete megegyezik az előzővel, de DN300 névleges méretű hasított karimát kell használni. Az EchoTREK S D típusú készülékek szerelési menete, ha a födémen csak Ø300-nál kisebb méretű nyílás készíthető: 1. Ellenőrizze, hogy a hasított karima és a felerősítő csavarok furatai megfelelően illeszkednek-e a födémen elkészített nyílásra. 2. Helyezze el a födémen a karima alatti tömítést (ha az a technológia szempontjából szükséges). 3. A készüléket (karima nélkül) a tartály/siló belsejéből kifelé dugja át a nyíláson (Szerelési rajz 1). 4. Amikor a gömbcsuklós rész a tartályon kívül kerül, egy segítő személy a hasított karimát tolja a gömbcsukló alá. (A menetes zsákfuratok fölfelé néznek.) Szerelési rajz 2) 5. Igazítsa a hasított karimát a födém csavarjaihoz és engedje rá a készüléket. 6. Csúsztassa a hasított karima zárólemezét a helyére (Szerelési rajz 3) 7. Csavarja be megszorítás nélkül a gömbcsukló 4 db M 12-es rögzítő csavarját (Szerelési rajz 4). 8. Rögzítse a karimát a födémhez az előre elkészített csavarokkal. 9. Az üzembe helyezés és beállítás után szorítsa meg a gömbcsukló 4 db rögzítő csavarját (max. 3,5 Nm). Ha a teljes billentési szögtartományt ki kell használni, akkor a födém vastagsága nem lehet nagyobb, mint az 1. ábrán megadott. A készülék meglévő búvónyílás fedéllemezére, vagy egy nagyméretű nyílásba (pl.: 0,5 x 0,5 m) süllyesztett fémszerkezetre is szerelhető. Ezt a megoldást kell alkalmazni akkor is, ha mm nél vastagabb a födém. A készülék vagy annak valamely része a Zóna 20 térség lángálló módon történő lezárására nem szolgálhat. 10 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

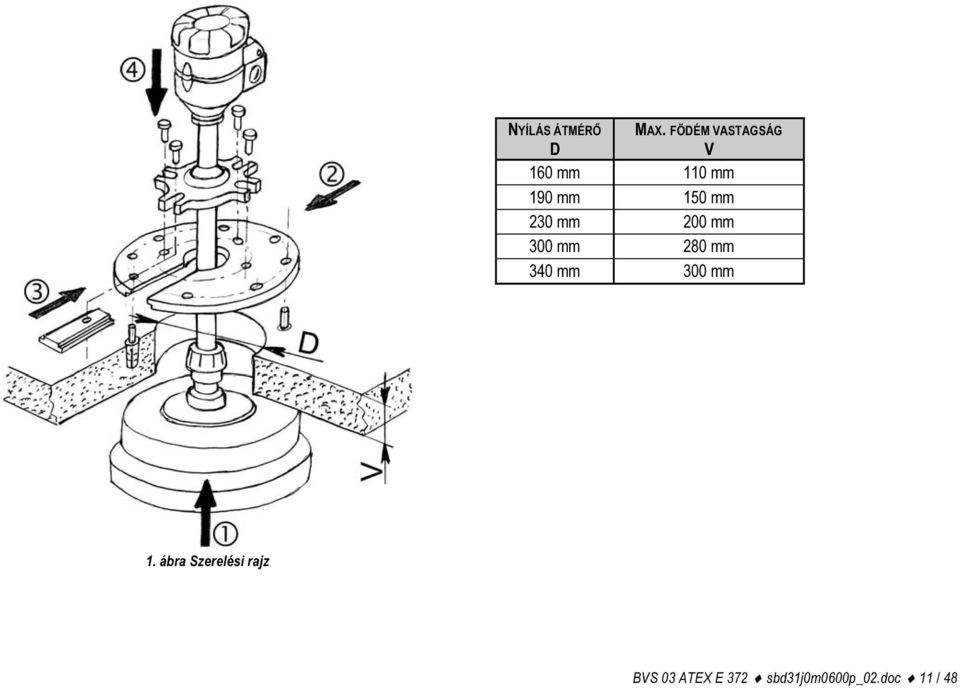

11 NYÍLÁS ÁTMÉRŐ D MAX. FÖDÉM VASTAGSÁG V 160 mm 110 mm 190 mm 150 mm 230 mm 200 mm 300 mm 280 mm 340 mm 300 mm 1. ábra Szerelési rajz BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 11 / 48

12 4. ELEKTROMOS BEKÖTÉS A kiesés ellen biztosított csavar kicsavarása után a készülék felnyitható és hozzáférünk a bekötő kapcsokhoz. A bekötő vezeték 0,5 2,5 mm 2 keresztmetszetű lehet. A bekötés egy vagy két kábellel történhet. A külön érintésvédelmi csoportba sorolt vezetékeket tilos egy kábelben vinni! A csoport B csoport C csoport Nem törpefeszültségű 4 20 ma. táplálás Törpefeszültségű táplálás RS 485 Nem törpefeszültség a Törpefeszültség vagy logikai (Árnyékolt sodort jelfogóra jel a jelfogóra érpár) A készüléket és a kábeleket úgy kell elhelyezni, hogy a készüléken kívül elhelyezett rögzítés tehermentesítse a kábel bevezetést a húzástól. A készüléket a kábelezés kialakításától függően a belső vagy külső földelő csavarhoz földelni kell. A II. változatú DC táplálásnál az 1 és 6 csatlakozási pontok összekötésével háromvezetékes bekötést valósíthatunk meg. Ebben az esetben az áramkimenet galvanikus leválasztása megszűnik! Bekötés után ellenőrizzük a tömítéseket és gondosan zárjuk le a felnyíló részt! M20x1,5 helye NPT1/2" ma vagy RS 485 kimenet (A) Jelfogó kimenet (B) A 7 6 Földelő csavar B c d L+ L 2 1 L- N M20x1,5 helye NPT1/2" 2. ábra Bekötési rajz A készülék bekötő tere. A jobb láthatóság érdekében a felnyíló részt nem ábrázoltuk. Tápfeszültség L1 N (+) ( ) / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

13 5. ÜZEMBE HELYEZÉS, BEÁLLÍTÁS, PROGRAMOZÁS 5.1. ÜZEMBE HELYEZÉS, KEZELÉS A helyesen bekötött készüléknél a tápfeszültség rákapcsolása után a sugárzó hallhatóan kattog majd s múlva világítani kezd az ECHO LED és az áramkimeneten megjelenik a ma jel. A készülék ebben az esetben gyári beállítással mér. A működőképesség ellenőrzéséhez és a legegyszerűbb mérési feladatok megoldásához a gyári beállítás is alkalmas, de a készülékben rejlő lehetőségeket csak a mért folyamathoz illeszkedő, helyes programozással lehet kihasználni. A működési jellemzők alapos megismeréséhez, valamint a nehéz méréstechnikai feladatok megoldásához szükséges kezelési ismeretek megszerzéséhez feltétlenül tanulmányozni kell a programozási fejezeteket is. GYÁRI BEÁLLÍTÁS A kibocsátott készülékek minden jellemzője egységes gyári értéket kap, amit szükség estén később is vissza lehet állítani. Az EchoTREK S D-3 típusú készülékek fontosabb paramétereinek gyári beállítása az alábbi: A mérési mód: szintmérés (LEV). A készülékbe dugaszolt SAP-100 kijelzője szintet mutat. A nulla szint a maximális mérési távolsághoz rendelve. A kimeneti áram és a SAP-100 oszlop diagramja a szinttel arányos. 4 ma és 0% nulla szinthez rendelve (a maximális mérési távolsághoz). 20 ma és 100% a maximális szinthez rendelve (a minimális mérési távolsághoz). Az áramkimenet viselkedése hiba esetén: a kimeneti áram az utolsó értéket tartja. Beállási idő: 300 s. NO Echo esetén a jelfogó elenged Az egyéb mérési paraméterek az átlagos feladatokhoz bevált értéket kapnak, illetve a különleges esetekben használt funkciók ki vannak kapcsolva. AZ ÉRZÉKELŐK DÖNTÉSÉNEK BEÁLLÍTÁSA Az anyag töltési és ürítési rézsűjéből adódó ferde felszínről a függőlegesen szerelt készülék gyenge visszhangot érzékel. Ennek kedvezőtlen következményei a készülék megdöntésével a legtöbb esetben kiküszöbölhetők, ezért a szilárd anyag távadók fontos része a billentő kar. A helyes döntési irány beállítása és ellenőrzése működés közben lehetséges, célszerűen, ha a siló/tartály majdnem üres. Általában a sugárzó irányának tartály/siló aljának a közepe felé kell mutatni. Abban az esetben, ha a siló karcsú, a magasság/átmérő 5, megdöntés nem mindig szükséges. Tele tartály/siló esetén is ellenőrizni kell az irány beállítást, mert a közeli felület ellenére is lehet kedvezőtlenül kicsi a visszhang, ha nagy az anyag rézsűszöge. Ebben az esetben olyan beállítási kompromisszumot kell keresni, amely minden töltöttség mellett megfelelő visszhangot eredményez. A beállításhoz segítséget nyújtanak a programozás közben elérhető SZERVIZ PARAMÉTEREK. Tehát a döntés beállítását és a teljes programozást együtt érdemes elvégezni. BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 13 / 48

14 AZ SAP-100 PROGRAMOZÓ ÉS KIJELZŐ EGYSÉG A dugaszolható egység csereszabatos és az EchoTREK készülék működése közben is kiemelhető vagy behelyezhető. Az egységen 4 nyomógomb és egy speciális sokfunkciós LCD kijelző látható. A mért mennyiségek a kijelző középső sorában jelennek meg. A mértékegységeket a kijelző alsó vagy felső sorában illetve a kereten lévő feliratra mutató nyíllal jelzi. Nyomógombok Oszlop diagram arányos a kimenő árammal vagy a visszhang erősségével A KIJELZŐN HASZNÁLT SZIMBÓLUMOK DIST távolságmérés LEV szintmérés VOL térfogatmérés tartályban/silóban % százalékos kijelzés ma kimeneti áram C a sugárzó hőmérséklete PROG programozási üzemmód RELAY jelfogó szintváltozás iránya FAIL mérési, vagy készülék hiba A KIJELZŐ KERETEN HASZNÁLT SZIMBÓLUMOK Akkor érvényes, ha a nyílhegy rámutat M metrikus (európai) mértékegység rendszer m 3 m cm l (liter) US angolszász mértékegység rendszer ft 3 ft in gal (gallon) t tonna (számított tömeg) F a sugárzó hőmérséklete (Fahrenheit) sec s hour óra min day nem használt 14 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

15 KEZELÉS ÉS KIJELZÉSEK MÉRÉS ÜZEMMÓDBAN A készülék MÉRÉS üzemmódban van, ha nem látszik folyamatosan vagy nem villog a PROG felirat. A kijelző ilyenkor mérési eredményt mutat, ami az alábbiak szerint változtatható. megnyomásával a kijelzőn az elsődlegesen kiválasztott mennyiség mérési eredménye jelenik meg. GYÁRI BEÁLLÍTÁS: LEV ismételt megnyomásával sorban megjeleníthetők a további folyamat jellemzők mérési eredményei. GYÁRI BEÁLLÍTÁS: LEV, DIST Amíg a gombot nyomja, a kijelzőn a sugárzó hőmérséklete (léghőmérsklet a tartályban) látható. Amíg a gombot nyomja, a kijelzőn a kimeneti áram látható. C/ F ma COM A beprogramozott mérési módtól függ a kijelzőn megjeleníthető elsődleges mennyiség és a további mérési eredmények választéka. (Lásd fejezet P01). A kijelezhető mennyiségek teljes választéka: TÁVOLSÁG (DIST) SZINT (LEV) SZINT százalékosan (LEV %) TÉRFOGAT vagy TÖMEG (VOL) TÉRFOGAT vagy TÖMEG százalékosan (VOL %) A mértékegységet a kijelző közvetlenül vagy a kereten feltüntetett feliratra mutató nyíllal jelzi. Ha a FAIL felirat villogása hibára figyelmeztet, akkor a kijelezhető mennyiségek után megjeleníthetők a hibakódok (lásd fejezet). Bekapcsolás után az lesz a kijelzett mennyiség, ami a kikapcsoláskor volt. ECHO RELAY LED KIJELZÉSEK COM-LED A soros vonali programozás alatt világít. ECHO-LED Világít, ha a készülék megfelelő visszhangot kap. RELAY-LED Világít, ha a jelfogó meghúzott állapotban van. BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 15 / 48

16 5.2. AZ EX ALKALMAZÁS FELTÉTELEI A gyártmány porrobanásbiztosként Zóna 20 és Zóna 21 térségekben szerelhető fel. A készüléket pneumatikus poráramba helyezni tilos! A készülék vagy annak valamely része a Zóna 20 térség lángálló módon történő lezárására nem szolgálhat. A kábel és a kábel bevezető átmérőjének illeszkedni kell. A készüléken kívül a kábelt rögzíteni és tehermentesíteni kell. A vezetékcsatlakozásra a környezet villamos besorolásának megfelelő kivitelű csatlakozó dobozt kell használni PROGRAMOZÁS A készülék gyári beállítását programozással lehet megváltoztatni. A készülék programozása a SAP-100 típusú dugaszolható programozó egységgel történik, ami helyi kijelzőként is szolgál. Az EchoTREK SB típusú készülékeket SAP-100 programozó egységgel szállítjuk. Az ablakos fedél lecsavarása után hozzáfér a programozó egység nyomógombjaihoz, illetve kiemelheti azt. A SAP-100 al bármelyik EchoTREK szinttávadó programozható. Az EchoTREK készülék programozó egység nélkül is működőképes és az üzem közben is kivehető. A HART kommunikációval vagy RS485 interfésszel szállított készülék ezen keresztül történő távoli programozása a szimulációt kivéve megegyezik a teljes programozással. A szükséges információt CD-n, illetve nyomtatásban mellékeljük. SAP programozó egység HART, RS 485 Áramkimenet beállítása Gyorsprogramozás Teljes programozás Távoli programozás! A készülék megérinthető belső csatlakozóin (SAP-100 és TESZT) keresztül létrejött elektrosztatikus kisülés a készüléket károsíthatja, ezért a kisülés elkerülésére szokásos eljárást kell alkalmazni (pl.: a készülék kinyitása előtt érintsünk meg egy földelt pontot). A programozás alatt a készülék folyamatosan mér az utolsó befejezett programozás paraméterei szerint. Az új, módosított paraméterek csak a mérésbe való visszalépés után válnak érvényessé! A tévedésből kézi programozási módban hagyott távadó 30 perc elteltével automatikusan mérés üzemmódba tér vissza és az utolsó befejezett programozásnak megfelelő paraméterekkel fog működni. A HART vagy RS 485 interfésszel rendelkező készülékeknél a távoli programozásból mérési üzemmódba való automatikus visszatérés 1perc elteltével bekövetkezik. 16 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

17 A SAP-100 PROGRAMOZÓ ÉS KIJELZŐ EGYSÉGGEL MEGVALÓSÍTHATÓ PROGRAMOZÁSI MÓDOK ÁRAMKIMENET BEÁLLÍTÁSA (5.3.2.) A kimeneti áram (4 és 20mA) értékeihez hozzárendeljük a szinteket. Minden egyéb paraméter változatlan marad. GYORSPROGRAMOZÁS (QUICKSET) (5.3.3.) Az alábbi 8 alap paraméter programozására szolgál, amelyeknek itt könnyen megjegyezhető jelük van és kevesebb gombnyomással elérhetők: mértékegység rendszer (metrikus vagy US) maximális mérendő távolság (H) 4mA-es kimeneti áramhoz rendelt szint 20mA-es kimeneti áramhoz rendelt szint hiba állapot jelzése az áram kimeneten beállási idő a jelfogó meghúzásához rendelt szint a jelfogó elengedéséhez rendelt szint TELJES PROGRAMOZÁS (5.3.4.) A legmagasabb szintű programozás, amelyben minden paraméter elérhető az alábbiak elvégzéséhez: mérés konfigurálás kimenetek beállítása mérés optimalizálás 13 féle tartály jellemzőinek bevitele (térfogat vagy tömeg méréséhez) 32 pontos linearizáló karakterisztika teszt paraméterek titokkód Ebben a programozási módban a paramétereket sorszámmal jelöljük, ezért felismerésükhöz és értelmezésükhöz a HASZNÁLATI ÉS PROGRAMOZÁSI LEÍRÁS szükséges. A készülék programozás közben is folyamatosan mér az érvényes paraméterekkel. Ha a programozásnál aktuális mérési eredményeket is felhasználunk (pl. ÉRTÉKADÁS) akkor azok az érvényes paraméterekkel számított adatok! A programozás közben elfogadott paraméterek csak akkor válnak érvényes paraméterré, ha visszalépünk mérés módba. BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 17 / 48

18 A PROGRAMOZÁS ALAPLÉPÉSEI A készülék helyszíni programozása az SAP-100 négy nyomógombja segítségével történik. Az alábbiak a nyomógombok kezelésének áttekintésre szolgálnak, a programozások részletes leírása az 5.3.2, és illetve az 5.4. pontban található. EGYES GOMBNYOMÁSOK A gombok funkciói általában a gomb elengedésekor érvényesülnek. E paraméter cím kiválasztás és továbblépés a paraméter értékére vagy paraméter érték kiválasztása és visszalépés a paraméter címre a változtatásra kijelölt (villogó) karakter helyének léptetése a villogó karakter értékének növelése (folyamatos nyomva tartásnál az érték gyorsan növekszik) a villogó karakter értékének csökkentése (folyamatos nyomva tartásnál az érték gyorsan csökken) KETTŐS GOMBNYOMÁSOK A kívánt programozási lépésekhez nyomja meg egyszerre a vonallal összekötött két gombot, és a kijelzés megváltozásáig tartsa nyomva ( s)! A továbbiakban az együttes nyomást + jellel jelöljük. BE- ILL. KILÉPÉS A KÜLÖNBÖZŐ PROGRAMOZÁSI MÓDOKBA Kimenő áram beállítása Teljes programozás Gyorsprogramozás A PARAMÉTERÉRTÉKEK VÁLTOZTATÁSÁNAK SPECIÁLIS LEHETŐSÉGEI Paraméter érték módosítás törlése* Értékadás Visszatérés a DEFAULT értékhez * módosítás törlése azonnal aktív Az Értékadás csak szint és távolságmérési módban használatos programozási lépés: az aktuális mért értéket írja be Megjegyzések: Ha az E, megnyomása után a villogás nem ugrik át a paraméter címről a paraméter értékre, az azt jelenti, hogy a paraméter csak olvasható, vagy a titokkód letiltja a paraméter értékének módosítását (lásd P99). Ha a paraméter érték villog, akkor a módosítást a készülék nem fogadja el, mert a bevinni szándékolt érték kívül esik a tartományon, vagy a bevinni szándékolt kód nem érvényes ennél a paramétercímnél 18 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

19 AZ ÁRAMKIMENET BEÁLLÍTÁSA Ez az EchoTREK legalacsonyabb szintű programozási lehetősége, az áramkimenet beállításának módosítására. További paraméterek vagy a Gyorsprogramozással (5.3.2) vagy a Teljes programozással (5.3.3) változtathatók meg. A készülék a programozás alatt folyamatosan mér az eredeti paraméterek szerint. Az új, módosított paraméterek csak a mérésbe való visszalépés után válnak érvényessé! Az áramkimenet beállítási utasítása a lecsavarható fedél alatt is megtalálható. NYOMÓGOMBOK MŰKÖDÉSÜK E + (min. 3 s-ig nyomva tartani!) Belépés/kilépés az áramkimenet beállítása programozási módba/módból. E,, Számértékek beállítása (növelés, csökkentés, villogás, léptetés). + ÉRTÉKADÁS - Funkció az automatikus beállításhoz. Kijelzett érték elfogadása és lépés a következő képmezőre. + Módosítás előtti érték visszatöltése (CANCEL). + A gyári beállítás (DEFAULT) behívása a képmezőre. Ebben a programozási módban a kijelzőn a PROG jelzés villog és az alábbi képek láthatók: KÉPMEZŐK 4:xxxx 20:xxxx BEÁLLÍTÁSOK 4 ma kimeneti áramhoz hozzárendelendő xxxx szint érték Kézi beállítás: az / / gombokkal állítsa be azt a maximális mérendő távolsághoz (H) képest értelmezett szint értéket, amelyhez a 4 ma kimeneti áramot rendeli, majd fogadtassa el az E gomb megnyomásával. Automatikus beállítás*: hozza létre azt a szintet, amelyhez a 4 ma kimeneti áramot kívánja hozzárendelni, használja a ÉRTÉKADÁS funkciót ( + ) majd nyomja meg az E gombot. Gyári beállítás: 0 m 20 ma kimeneti áramhoz hozzárendelendő xxxx szint érték. Kézi beállítás az / / gombokkal állítsa be azt a maximális mérendő távolsághoz (H) képest értelmezett szint értéket, amelyhez a 20 ma kimeneti áramot rendeli, majd fogadtassa el az E gomb megnyomásával. Automatikus beállítás*: hozza létre azt a szintet, amelyhez a 20 ma kimeneti áramot kívánja hozzárendelni, használja az ÉRTÉKADÁS funkciót ( + ) majd nyomja meg az E gombot. Gyári beállítás: Mérési tartomány = max. mérési távolság min. mérési távolság (XM Xm). * Az Automatikus beállítás-hoz az EchoTREK-nek szint (LEV) mérési módban kell lennie és az ECHO LED-nek világítani kell. BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 19 / 48

20 GYORSPROGRAMOZÁS (QUICKSET) EGYSZERŰ SZINTMÉRÉS PROGRAMOZÁSÁRA AJÁNLOTT MÓDSZER A készülék gyors és egyszerű programozása 8 alap paraméter változtatását teszi lehetővé. A további paraméterek módosítása a Teljes programozási módban (5.4.) történhet. A QUICKSET programozási utasítása a SAP-100 programozó egység melletti felületen is megtalálható. NYOMÓGOMBOK MŰKÖDÉSÜK E + (min. 3 s-ig nyomva tartani!) Belépés/kilépés a gyors programozási módba/módból. E,, Számértékek beállítása (növelés, csökkentés, villogás léptetés). + "ÉRTÉKADÁS" - funkció az automatikus beállításhoz. Kijelzett érték elfogadása és lépés a következő képmezőre. + Módosítás előtti érték visszatöltése (CANCEL). + A gyári beállítás (DEFAULT) behívása a képmezőre. Ebben a programozási módban a kijelzőn a PROG jelzés villog és az alábbi képek láthatók: KIJELZŐ AP :xxyy H :xxxx BEÁLLÍTÁSOK Alkalmazott mértékegységek xx= EU metrikus (európai) mértékegység vagy US angolszász mértékegység (használja a / gombokat) yy= Li folyadékokra vagy So szilárd anyagokra vonatkozik a mérés (a QUICKSET módban nem állítható!). Gyári beállítás: EU metrikus (európai), So szilárd anyag mérés. Maximális mérendő (az érzékelőfej felülete és a tartály alja közötti) távolság beállítása Kézi beállítás: a tartály méretének ismeretében az / / gombokkal állítsa be a távolságot és fogadtassa el az E gombbal. Automatikus beállítás*: az ÉRTÉKADÁS funkciót üres tartály mellett alkalmazva ( + gombokat megnyomva) az érzékelő felülete és a tartály alja között mért távolság megjelenik a kijelzőn és az E gombbal elfogadtatható. Gyári beállítás: Maximális mérési távolság XM, lásd a műszaki adatok táblázatot. 20 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

21 4:xxxx 20:xxxx Er :xxxx dt: xxxx re :xxxx 4 ma kimeneti áramhoz hozzárendelendő xxxx szint érték. Kézi beállítás: a / / gombokkal állítsa be és fogadtassa el az E gombbal azt a maximális mérendő (H) távolsághoz képest értelmezett szint értéket, amelyhez a 4 ma kimeneti áramot kívánja rendelni. Automatikus beállítás*: hozza létre a tartályban azt a szintet, amelyhez a 4 ma kimeneti áramot kívánja hozzárendelni. Alkalmazza a ÉRTÉKADÁS funkciót ( + ) és nyomja meg az E gombot. Gyári beállítás: 0 m (0%, üres tartály) 20 ma kimeneti áramhoz hozzárendelendő xxxx szint érték Kézi beállítás: a / / gombokkal állítsa be és fogadtassa el az E gombbal azt a maximális mérendő (H) távolsághoz képest értelmezett szint értéket, amelyhez a 20 ma kimeneti áramot kívánja rendelni. Automatikus beállítás*: hozza létre a tartályban azt a szintet, amelyhez a 20 ma kimeneti áramot kívánja hozzárendelni. Alkalmazza a ÉRTÉKADÁS funkciót ( + ) és nyomja meg az E gombot. Gyári beállítás: Mérési tartomány = max. mérési távolság min. mérési távolság (XM Xm) Hiba állapot jelzése az áramkimeneten A / gombokkal három jelzés között választhat. A választásnak megfelelően az áramkimenet "HOLD (az utolsó érték tartása) ma kimeneti áram; ma kimeneti áramot ad hiba (pl.: visszhang eltűnés) esetén. Gyári beállítás: HOLD Beállási idő A beállási idő kiválasztásához használja a / gombokat és fogadtassa el a beállítást az E gombbal. Gyári beállítás: 300 s A jelfogó meghúzása re jelfogó meghúzásához rendelendő xxxx szint érték. A programozás módja ugyanaz, mint a kimeneti áramhoz való hozzárendelésnél. A jelfogó elengedése rd : xxxx rd jelfogó elengedéséhez rendelendő xxxx szint érték. A programozás módja ugyanaz, mint a kimeneti áramhoz való hozzárendelésnél. Megjegyzés: - az áram kimenet inverz működésre is programozható: 4 ma= 100% (tele), 20 ma= 0% (üres) - a hibajelzést okozó jelenségek felsorolását lásd az HIBAKÓDOK fejezetben. Az Automatikus beállítás csak a szintmérési (LEV) módban alkalmazható (lásd Teljes programozás pont P01). A programozáshoz visszhang jelenléte szükséges. (ECHO LED világít). Az ÉRTÉKADÁS csak akkor lesz helyes, ha a készülék már azzal a H paraméterrel mér, amit az új beállításban is használni fog! BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 21 / 48

22 5.3.4 TELJES PROGRAMOZÁS Az EchoTREK legmagasabb szintű programozása, amelyben minden paraméter módosítható vagy lekérdezhető. A paraméterek részletes leírása az 5.4. fejezetben található. NYOMÓGOMBOK E + (min. 3 s-ig nyomva tartani!) Belépés/kilépés a teljes programozási módba/módból Ebben a programozási módban a kijelzőn a PROG jelzés ég és az alábbi kép látható: MŰKÖDÉS yy a paraméter címe (Pyy = P01, P02 P99) yy :xxxx xxxx a paraméter értéke (dcba kódok vagy számadat) A készülék a programozás alatt folyamatosan mér az eredeti paraméterek szerint. Az új, módosított paraméterek csak a mérésbe való visszalépés után válnak érvényessé! NYOMÓGOMBOK PARAMÉTER CÍM VILLOG PARAMÉTER ÉRTÉK VILLOG E Belépés a paraméter értékekhez A beírt paraméter érték elfogadása és visszatérés a paraméter címhez + (min. 3 s-ig) A programozásba való belépés előtti táblázat visszatöltése, módosítások eldobása. Felvillan a CANCEL kiírás. A paraméter érték módosításának eldobása és visszatérés a paraméter címhez. + Visszaállítja az összes paraméter gyári beállítását. Minden eddigi beírásunkat felülírja, ezért először a LOAD felírat jelenik meg: A gyári paraméter érték (DEFAULT) betöltése. Elfogadás az E megnyomásával. E megnyomásával megtörténik a felülírás - bármely más gomb megnyomásával visszaáll az előző állapot Villogást balra lépteti / A villogó digit módosítása (növelés, csökkentés) A kettős gombnyomások összefoglalása Az összes változtatás törlése** Visszatérés a gyári beállításhoz* * LOAD felirat jelenik meg. ** CANCEL felirat jelenik meg Paraméter érték módosítás törlése* Értékadás Visszatérés a DEFAULT értékhez * módosítás törlése azonnal aktív 22 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

23 5.4. A PARAMÉTEREK ÉRTELMEZÉSE ÉS PROGRAMOZÁSA MÉRÉS KONFIGURÁLÁS P00: - c b a Alkalmazott paraméterek FIGYELEM! Ezen paraméter megváltoztatása a teljes gyári paraméterkészletnek a kijelölt, új mértékegység rendszerben való betöltését eredményezi! a ÜZEMMÓD 1 Szilárd anyag szintmérés Figyelem! Ügyeljen a sorrendre! Ezen paraméternél a jobboldali a érték villog először ALKALMAZOTT MÉRTÉKEGYSÉG b ( c szerint) Metrikus US 0 m ft 1 cm Inch c ALKALMAZOTT MÉRTÉKEGYSÉG RENDSZER 0 Metrikus 1 US GYÁRI BEÁLLÍTÁS: 001 A KÉSZÜLÉK KÉTFÉLE MÉRTÉKEGYSÉG RENDSZERBEN TUD DOLGOZNI, DE A LEÍRÁSBAN AZ ÁTTEKINTHETŐSÉG ÉRDEKÉBEN MINDIG CSAK A METRIKUS EGYSÉGEKET ÍRJUK KI! BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 23 / 48

24 P01: - - b a Mérési mód Az itt beprogramozott mérési mód meghatározza, az áram kimeneten és/vagy HART protokol szerint távadott mennyiségeket, és a kijelzőn megjeleníthető mennyiségeket. A jelfogó kapcsolási értékei mindig a távadott mennyiségre vonatkoznak. P02: - c b a Mértékegység választás TÁVADOTT KIJELZŐ a MÉRÉSI MÓD KIJELEZHETŐ MENNYISÉGEK MENNYISÉG SZIMBÓLUM 0 Távolság Távolság DIST Távolság 1 Szint LEV Szint, Távolság Szint 2 Szint százalékban LEV% Szint százalékban*, Szint, Távolság 3 Térfogat VOL Térfogat, Szint, Távolság Térfogat 4 Térfogat százalékban VOL% Térfogat százalékban*,térfogat, Szint, Távolság b OSZLOP DIAGRAM * A kijelzett érték függ az áramkimenet programozásától (P10, P11) 0 Visszhang erőssége 1 Áramkimenet GYÁRI BEÁLLÍTÁS: 11 a HŐMÉRSÉKLET 0 C 1 F Figyelem! Ügyeljen a sorrendre! Ezen paraméternél a jobboldali a érték villog először. Ez a táblázat a P00(c), P01(a) és P02(c) szerint értelmezendő és érdektelen a százalékos mérésnél ( P01(a)= 2 vagy 4 ). b TÉRFOGAT TÖMEG (lásd még a P32) Metrikus US Metrikus US 0 m 3 ft 3 tonna lb (pound) 1 liter gallon tonna tonna c IDŐ 0 s 1 min 2 óra 3 nap GYÁRI BEÁLLÍTÁS: 000 Figyelem! Ügyeljen a sorrendre! Ezen paraméternél a jobboldali a érték villog először 24 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

25 P03: a Kijelzett értékek - Kerekítés TÁVOLSÁG (DIST) kijelzése Nagyon fontos szem előtt tartani, hogy a készülék alapvetően távolságot mér, és a további folyamatjellemzőket ebből számítja. A mért távolság felbontása 1 cm, amely a számított (szint, térfogat) értékekben is megjelenik. A számított térfogat (VOL) kijelzett értékét azonban tovább kerekíthetjük. TÉRFOGAT (VOL) kijelzése KIJELZENDŐ ÉRTÉK KIJELZÉSI FORMA 0,000 9,999 x,xxx 10,000 99,999 xx,xx 100, ,999 xxx,x 1000, ,999 xxxx 10000, ,999 xxxxx , ,999 xxxxxx 1 millió 9,99999*10 9 x,xxxx : e (exponenciális forma) 1*10 10 felett (túlcsordulás) Err4 KEREKÍTÉS a A KEREKÍTÉS LÉPÉSKÖZE 0 1 (nincs kerekítés) GYÁRI BEÁLLÍTÁS: 0 A táblázatból látható, hogy a kijelzendő érték növekedésével a tizedesvessző jobbra tolódik. Az egy millió feletti érték exponenciális formában jelenik meg, ahol e a kitevő. Az 1*10 10 érték felett a kijelző túlcsordul, amit az Err4 megjelenése jelez. A távolságban (DIST) mutatkozó néhány cm-es ingadozást a matematikai műveletek felnagyítják. Így a térfogat (VOL) kijelzésben jelentkező lengés (amennyiben a felhasználót zavarja) a P03-ban beállítható kerekítéssel kerülhető el. A paraméter beállításának eredményeként a kijelzett érték 2, 5, 10, 20 vagy 50-esével lép. Például: P03=1 léptetés 2-esével: 1,000; 1,002; 1,004 P03=5 léptetés 50-esével: 1,000; 1,050; 1,100 vagy 10,00; 10,05(0); 10,10(0); 10,15(0) (az utolsó 0 az 50, 100, 150 végén nem jelenik meg a kijelzőn) BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 25 / 48

26 P Maximális mérendő távolság (H) Ezt a paramétert, a távolságmérés kivételével minden esetben be kell programozni! A maximális mérendő távolság az alábbi formában jelenik meg MÉRTÉKEGYSÉG m cm ft inch KIJELZÉS FORMÁJA x,xxx vagy xx,xx xxx,x xx,xx vagy xxx,x xxx,x A maximális mérendő távolság (H) az érzékelő homlokfelülete és a legtávolabbi mérendő felület közötti távolság. A paraméter gyári beállítása a maximális mérési távolság (XM), ami a készülékkel mérhető legnagyobb távolság. (Lásd az alábbi táblázat.) A programozás során P04 tartalmát az érzékelő fej és a tartály alja közötti, azaz a maximális mérendő távolságra kell átírni, ahol H XM. ECHOTREK SZINTTÁVADÓK SZILÁRD ANYAGOKHOZ MAXIMÁLIS MÉRÉSI TÁVOLSÁG (XM) [m] S D S D S D A készülék által mért szint az adott alkalmazásra P04-be beprogramozott és a készülék által mért távolság (DIST) különbségének kiszámításával jön létre (LEV = H DIST), ezért nagyon fontos hogy P04 beprogramozása pontos adattal történjen. Ahhoz, hogy a keresett értéket pontosan megkapjuk, célszerű ezt a távolságot üres tartály mellett az EchoTREK-kel megmérni. Ehhez a ÉRTÉKADÁS funkció ( + kettős gombnyomás) használható, valamint E az elfogadáshoz. GYÁRI BEÁLLÍTÁS: a táblázat szerinti XM távolság. 26 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

27 P05: Minimális mérési távolság, közeli blokkolás (holt zóna) Az ultrahangos készülékek alapvető tulajdonsága, hogy a sugárzó közvetlen közelében nem tudnak mérni (holt zóna). E tartomány névleges jellemzője a minimális mérési távolság. A közeli blokkolás azt jelenti, hogy a blokkolási távolságnál közelebbi visszhangokat a készülék nem veszi figyelembe. Ennek a paraméternek a programozással való megnövelése esetenként kihasználható az érzékelőhöz közeli tárgyak zavaró hatásának kiküszöbölésére. AUTOMATIKUS KÖZELI BLOKKOLÁS (AUTOMATIKUS HOLT ZÓNA BEÁLLÍTÁS) Ezt a beállítást használva a készülék automatikusan a felszerelési körülményektől függően lehetséges legkisebb közeli blokkolást állítja be. Ez jó esetben kicsit kisebb, kedvezőtlen felszerelésnél nagyobb lehet, mint a táblázatban megadott minimális mérési távolság (Xm). KÉZI KÖZELI BLOKKOLÁS A P05 paraméterbe a minimális mérési távolságnál (lásd táblázat) nagyobb értéket beírva a közeli blokkolás határa ez a megnövelt és rögzített érték lesz. A gyári beállításhoz való visszatéréshez nyomja meg a + gombokat. ECHOTREK SZINTTÁVADÓK SZILÁRD ANYAGOKHOZ MINIMÁLIS MÉRÉSI TÁVOLSÁG (Xm) [m] S D 34 0,6 S D 33 0,6 S D 31 1,2 GYÁRI BEÁLLÍTÁS : automatikus holt zóna (a táblázat szerinti Xm távolság). BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 27 / 48

28 P06: Távoli blokkolás A P06 paraméterben megadhatunk egy szint értéket, amely alatt lesz a távoli blokkolás tartománya. A távoli blokkolást akkor használjuk, ha a tartály/siló alján lévő tárgyak (keverő, lazító, garat stb.) zavaró visszhangját nem lehet biztonságosan megkülönböztetni a mérendő felszín visszhangjától. Az ebbe a tartományba eső visszhangnál a készülék speciális jelzést ad. Ha a szint a távoli blokkolás határa alá süllyed: - A kijelzőn (szint és térfogatmérési módban) "Sub 0" felirat jelenik meg. - Az áramkimenet a távoli blokkolás határának megfelelő értéket tartja. LEV LEV= szint VOL= térfogat ma Iout DIST DIST "SUB 0" kijelzés ezen szint alatt P06 Távoli blokkolás H Ha a szint a távoli blokkolás határa fölé kerül: A kijelzett vagy távadott értékeket a távoli blokkolás nem befolyásolja. (A kiadott szint vagy térfogat értékek a blokkolási tartományba eső tartályrész szintjét vagy térfogatát is tartalmazzák.) GYÁRI BEÁLLÍTÁS: 0 P08: Rögzített kimeneti áram A készülék az áramkimeneten az itt beírt (3,8 20,5 ma) áramot adja ki a mérési eredménytôl függetlenül, mindaddig, amíg újra P08=0 értéket programoz. GYÁRI BEÁLLÍTÁS: 0 28 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

29 ÁRAMKIMENET P10: A távadott mennyiség 4 ma kimeneti áramhoz rendelt értéke P11: A távadott mennyiség 20 ma kimeneti áramhoz rendelt értéke A távadott mennyiség a P01(a) szerint értelmezendő. A hozzárendelés megadható úgy, hogy az érték változása és a kimeneti áram változása megegyező vagy fordított irányú legyen. (Pl. 1 m szinthez 4 ma, 10 m szinthez 20 ma, illetve 1 m szinthez 20 ma, 10 m szinthez 4 ma legyen rendelve.) Ezen paraméterek megadása határozza meg a szint százalékos (LEV %) és térfogat százalékos (VOL %) kijelzést is. Minden esetben 0 % megfelel a P10-ben, 100 % megfelel a P11-ben megadott értéknek. A programozásnál az ÉRTÉKADÁS is használható. DIST X m Szint kijelzés [m] Szint távadás 20,5 ma Szint % kijelzés LEV P11 3,8 ma Gyári beállítás Gyári beállítás GYÁRI BEÁLLÍTÁS: P10: 0, P10 0 P11: XM Xm.(lásd P04 és P05 táblázataiban) I out LEV % [m A] [%] P12: a Hibajelzés értelmezése az áramkimeneten A hibaállapotot az EchoTREK az áramkimeneten is tudja jelezni. Az alábbiak szerint beállított hibajelzés mindaddig fennáll, amíg a hibát el nem hárítják. a A KIMENETI ÁRAM HIBAJELZÉSNÉL 0 HOLD (az utolsó érvényes értéket tartja) 1 3,6 ma 2 22 ma GYÁRI BEÁLLÍTÁS: 0 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 29 / 48

30 JELFOGÓ KIMENET P13: a Jelfogó funkciók a 0 KÉT PONT SZABÁLYOZÁS (Hiszterézises szabályozás) JELFOGÓ FUNKCIÓK Ha a jelfogó vezérlésére kiválasztott jellemző értéke: P14 fölé emelkedik, a jelfogó meghúz P15 alá süllyed, a jelfogó elenged Jelfogó PROGRAMOZANDÓ PARAMÉTEREK P14, P15 (P14 és P15 között minimális hiszterézist mindig kell tartani) 1 noecho esetén a jelfogó meghúzott állapotban van HIBAJELZÉS 2 noecho esetén a jelfogó elengedett állapotban van GYÁRI BEÁLLÍTÁS: P13 = 2 P14: Jelfogó meghúzási érték P15: Jelfogó elengedési érték Akkor szükséges programozni, ha a jelfogót két pont szabályozásra használjuk. A jelfogó meghúzásához és elengedéséhez tartozó értéket abban a mennyiségben kell megadni, amit a P01 paraméterrel távadott mennyiségként kijelöltünk. A programozásnál az ÉRTÉKADÁS funkció is használható, ha a készüléknek a távadott mennyiséget befolyásoló paraméterei már érvényesek a mérésben. Amennyiben a jelfogót határérték jelzésre használjuk, a két érték között a minimálisan szükséges hiszterézist kell tartani, hogy a jelfogó fölösleges ki-be kapcsolását elkerüljük. A javasolt érték 2 cm szint illetve az ennek megfelelő térfogat érték. GYÁRI BEÁLLÍTÁS: P14 = 0, P15 = 0 P19: HART rövid cím A HART-os készülék rövid címét itt kell beírni. Ha a rövid cím 00, akkor a kimeneti áram a beállításoknak megfelelôen változik 3,8 22 ma tartományban és a HART kommunikáció is működik. A rövid címeket beállítva a kimeneti áram állandó 4 ma, és az információ átvitel csak HART úton történik. A paraméter beállításának egyéb vonatkozásai a HART-os készülékkel együtt szállított EView szoftver használati utasításban találhatók. GYÁRI BEÁLLÍTÁS: P19 = / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

31 MÉRÉS OPTIMALIZÁLÁS P20: a Beállási idő A beállási idő a kijelzőn és a kimeneten fellépő nem kívánatos ingadozás csillapítására (kiszűrésére) szolgál. Az idő növelése az ingadozást csökkenti, ugyanakkor a gyors változás végértéke a kijelzőn és a kimeneten a beállási idővel késleltetve jelenik meg. a BEÁLLÁSI IDŐ [s] GRANULÁTUMOK szemcseméret >2-3 mm POROK szemcseméret < 1-2 mm 0 Nincs szűrés Csak teszteléshez használatos 1 3 Nem ajánlott Nem ajánlott 2 6 Nem ajánlott Nem ajánlott 3 10 Nem ajánlott Nem ajánlott 4 30 Alkalmazható Nem ajánlott 5 60 Ajánlott Alkalmazható Ajánlott Ajánlott Ajánlott Ajánlott Ajánlott Ajánlott Alkalmazható Alkalmazható GYÁRI BEÁLLÍTÁS: 300 s BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 31 / 48

32 P23: a Rézsű szög Ez a paraméter a QUEST + szoftver visszhang kiértékelésének optimalizálásához szükséges. a BECSÜLT RÉZSŰ SZÖG 0 nincs rézsű α 0 1 α< 15 2 α > 15 A rézsűszög tájékoztató adat. Az anyagok különböző tulajdonságai miatt a paraméter optimális beállításához célszerű a feldolgozott visszhang amplitúdóját vizsgálni a P72 paraméter felhasználásával. A P23 paraméter ideális beállítása az, amelyik P72-ben a legnagyobb amplitúdó értéket adja. 1). Állítsa be P23- ban az a = 0 értéket, nyugtázza ezt az E gombbal, térjen át a Mérési üzemmódba, majd min. 6 s után térjen vissza a Programozási módba. 2). Olvassa le a visszhang amplitúdót a P72-ben. 3). Végezze el ugyanezt a P23 a = 1, és a = 2 beállítással is. 4). Végül állítsa be P23 ban azt az a kódot, amelynél a P72-ben a legmagasabb amplitúdó értéket kapta. Figyelem: A legnagyobb amplitúdó a legkevésbé negatív db értékhez tartozik. GYÁRI BEÁLLÍTÁS: 0 P24: a Szintkövetési sebesség A visszhang kiértékelést gyorsítja a pontosság rovására. a SZINTKÖVETÉSI SEBESSÉG MEGJEGYZÉS 0 Normál a legtöbb esetben alkalmazott 1 Gyors gyorsan változó szinteknél javasolt 2 Speciális csak speciális esetben alkalmazott a mérési tartomány a specifikált érték 50%-ára csökken! Az ablak (lásd P25 és P33) inaktív és az EchoTREK gyakorlatilag azonnal reagál bármely tárgyra. GYÁRI BEÁLLÍTÁS: 0 32 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc

33 P25: a Ablakon belüli visszhang kiválasztása A zavaró visszhangok kiküszöbölése érdekében a készülék a mérendő felületről kapott visszhang környezetét egy ún. ablakkal jelöli meg és a távolságmérés az ablakon belüli visszhanggal történik. Az érzékelt visszhang amplitúdója Echo 1. Echo 2. t Néhány esetben az ablakon belül több visszhang is lehet. Ezek közül való választást befolyásolja ez a paraméter. a VISSZHANG KIVÁLASZTÁS MÓDJA A MÉRŐABLAKON BELÜL MEGJEGYZÉS 0 A legnagyobb amplitúdójú Leggyakrabban alkalmazott 1 Az első Ha több visszhang van a mérőablakban 2 A legnagyobb területű Ajánlott nagyon sok lebegő szilárd anyagnál GYÁRI BEÁLLÍTÁS: 0 P26: A szintemelkedés sebessége (töltési sebesség) [m/h] P27: A szintcsökkenés sebessége (ürítési sebesség) [m/h] Ezeket a paramétereket a töltés közben fellépő erős porzás esetén célszerű beállítani. Helyes megadásával a töltés és ürítés alatti mérés megbízhatósága növekszik. Az itt beállított érték nem lehet kisebb, mint a technológia által előírt legnagyobb töltési/ürítési sebesség. Figyelem: A kúp vagy gúla fenekű tartályokban a szintváltozási sebesség a tartály alján jelentősen megnövekszik. GYÁRI BEÁLLÍTÁS: P26: 500 P27: 500 t BVS 03 ATEX E 372 sbd31j0m0600p_02.doc 33 / 48

34 P a Visszhang kimaradás jelzése a VISSZHANG KIMARADÁS JELZÉSE MEGJEGYZÉS A visszhang jel rövid idejű kiesése alatt a kijelző és az analóg kimenet tartja az utolsó értéket. A kijelzőn a P20-ban megadott ideig marad az utoljára mért érték, majd a P20-ban megadott ideig ugyanez villogva és végül a no Echo (nincs visszhang) üzenet jelenik meg. Az áramkimeneten a beállási idő P20-ban megadott értékének kétszereséig tartás, az ennél hosszabb ideig kimaradó visszhang esetén a P12 szerinti áramérték jelenik meg. Kijelző P20 ideig tartás P20 ideig villog a kijelzett érték No Echo 0 Késleltetett jelzés t Itt szűnik meg a visszhang, ECHO LED kialszik Áram kimenet tartás hibaáram 22 ma tartás P12 = 2 P12 = 0 hibaáram 3,8 ma P12 = 1 1 Nincs jelzés A visszhang jel kimaradásának idejére a kijelző és az áramkimenet az utolsó értéket tartja. 2 Töltés szimuláció 3 Azonnali hibajelzés 4 Üres állapot jelzés GYÁRI BEÁLLÍTÁS: 0 Ha töltés alatt marad ki a visszhang jel, akkor a kijelzőn és az áramkimeneten a szint tovább emelkedik a P26-ban beállított töltési sebesség szerint. A visszhang kimaradása esetén a kijelző azonnal a "no Echo" (nincs visszhang) üzenetre, az áramkimenet pedig P12 szerinti áramértékre vált. Előfordulhat, hogy domború fenekű teljesen üres tartályban a ferde visszaverődés miatt, vagy alul nyitott tartály esetében a visszaverődés hiánya miatt a visszhang jel rendszeresen kimarad. Ezekben az esetekben hasznos lehet, ha a készülék üres tartályt és nem visszhang kimaradást mutat. 34 / 48 BVS 03 ATEX E 372 sbd31j0m0600p_02.doc
