3 Bemutatás Ne játsszon a tűzzel, ha a biztonságról van szó A tűz és a robbanás jelentős és gyors hőmérsékletemelkedéssel jár: a felmelegedett levegő tovaterjed, és ennek hatására megemelkedik a környezeti hőmérséklet. A Securiton ezt az egyszerű alaptörvényt használta fel a SecuriSens ADW hőérzékelő kifejlesztésekor. Az eszköz gyorsan és megbízhatóan érzékeli még a legapróbb hőmérsékleti változást is. Használata nélkülözhetetlen olyan helyen, ahol korróziót okozó gázok, extrém páratartalom, nagyon magas hőmérséklet vagy szennyezett levegő van jelen. A SecuriSens ADW telepítésével életet menthet, megelőzhet jelentős károkat és csökkentheti a biztosítási költségét. Nap-mint-nap a világ minden táján ügyfelek ezrei profitálnak eme gyorsérzékelésű rendszer által nyújtott biztonságból. Ezt a hatékony biztonságot ráadásul könnyű kialakítani, köszönhetően a felhasználóbarát programozásnak, a kiértékelési algoritmusnak, valamint a hibatűrő és karbantartásmentes működésnek. A légtechnikának és a csúcstechnikának köszönhető hatékony tűzvédelem A SecuriSens ADW egy vonal menti hőérzékelő rendszer. Az eszköz a rézből készült, akár 130m hoszszú érzékelő csőbe lezárt levegő nyomásváltozását észlelve számítja ki a környezeti hőmérséklet változását. A nyomás növekedése a hőmérséklet növekedését jelzi. A kiértékelő egység folyamatosan analizálja a nyomásértékeket, és riasztást jelez, ha a nyomás szintje elért egy meghatározott küszöbszintet. A rendszer egy beépített motoros pumpa segítségével rendszeresen túlnyomást generál a csőben, és méri a nyomás értékét. Ha ez a nyomás a várt értéktől eltérő (pl. a rézcső törése vagy szivárgása miatt), akkor a kiértékelő egység hibát jelez. A SecuriSens hőérzékelő így mindig maximális biztonságot nyújt. A katalógus használata Példa egy tipikus bejegyzésre Puha műanyag cső Terméknév (angolul) és rendelési kód Kérjük, hogy rendelés esetén tüntesse fel ezt a számot. Soft-Plastic-Tube Hajlékony cső az ADW és a rézcső összekötéséhez Ábra Külső átmérő Belső átmérő 6 mm 4 mm 1 m Műanyag Securiton Termékkatalógus ADW 3

4 1. Vonal menti hőérzékelők Vonal menti hőérzékelő ADW 511A A SecuriSens ADW511A egy lineáris hősebesség és hőmaximum érzékelő, amely működése azon az alapelven nyugszik, hogy a gázok térfogata változik a hőmérsékletváltozás hatására. Az érzékelő egy csőből és a hozzá kapcsolódó kiértékelő elektronikából áll. A cső akár 130m hosszú is lehet és rézből készül (külön rendelésre rozsdamentes acél és teflon változat is kapható, ha a környezeti viszonyok ezt követelik meg). A lezárt csőben mesterségesen létrehozott nyomást egy nyomásérzékelő szenzor folyamatosan felügyeli, és az értéket egy mikroprocesszor értékeli ki. Az ADW 511A érzékenységét PC-ről lehet beállítani a programozó szoftverrel, amely az időjárás okozta hőmérsékletváltozások kiszűrésére is használható. Az eszköz képes felismerni az érzékelőcső sérülését is egy motor és a hozzá kapcsolt pumpa segítségével, amely a csőben meghatározott időközönként többletnyomást generál. Az ADW 511A rendkívül robosztus felépítése alkalmassá teszi veszélyes környezetben történő alkalmazásra is (ipari alkalmazások, alagutak, robbanásveszélyes környezet, stb.). Működési feszültség V DC Környezeti hőmérséklettartomány (érzékelő) -20 C +50 C Környezeti hőmérséklettartomány (cső) -40 C +160 C Méretek (H x W x D) 160 x 160 x 90 mm Védelmi osztály IP 65 Ház színe világosszürke RAL 7035 Tömeg 1,7 kg VdS-szám G Vonal menti hőérzékelő ADW 511A Azonos az ADW 511A egységgel, kivéve: - beépített SCI 82 modullal (SecuriLine érzékelőhurokhoz) Securiton Termékkatalógus ADW 4

5 Vonal menti hőérzékelő ADW 511A China Azonos az ADW 511A egységgel, kivéve: - Kínai verzió Vonal menti hőérzékelő ADW 511A Ex I Azonos az ADW 511A egységgel, kivéve: Ex-Zone I környezetbe Működési feszültség V DC Környezeti hőmérséklettartomány (érzékelő) -20 C +50 C Környezeti hőmérséklettartomány (cső) -40 C +160 C Méretek (H x W x D) 450 x 210 x 20 A ház védelmi kategóriája II G2 EEx de IIC T6 or T5 Tömeg 13 kg VdS-szám G Vonal menti hőérzékelő ADW 511A Ex II Azonos az ADW 511A egységgel, kivéve: Ex-Zone II környezetbe Működési feszültség V DC Környezeti hőmérséklettartomány (érzékelő) -20 C +50 C Környezeti hőmérséklettartomány (cső) -40 C +160 C Méretek (H x W x D) 160 x 160 x 90 mm A ház védelmi kategóriája IEEx nr IIC T6 IP 65 Ház színe világosszürke RAL 7035 Tömeg 1,7 kg VdS-szám G Securiton Termékkatalógus ADW 5

6 2. Kiegészítők Réz érzékelőcső Sensor-Tube Copper Réz cső az érzékelőcső kialakításához Külső átmérő Belső átmérő 4 mm 5,5 m réz Acél érzékelőcső Sensor-Tube Steel Acél cső az érzékelőcső kialakításához. A kiszerelés tartalmazza a speciális rögzítő bilincseket, a csatlakozóelemeket és a véglezáró elemet. VE Külső átmérő Belső átmérő 4 mm 6 m rozsdamentes acél PTFE teflon érzékelőcső Sensor-Tube Teflon Teflon cső az érzékelőcső kialakításához. A kiszerelés tartalmazza a speciális rögzítő bilincseket, valamint a bevezető és a lezáró csapot. 0,5m távolság minden egyes bilincs között. VE Külső átmérő Belső átmérő 6 mm 4 mm 1 m Teflon Kemény műanyag cső Hard-Plastic-Tube Flexibilis cső az ADW és a rézcső összekötéséhez Külső átmérő Belső átmérő 3 mm 1 m műanyag Securiton Termékkatalógus ADW 6

7 Lágy műanyag cső Soft-Plastic-Tube Flexibilis cső az ADW és a rézcső összekötéséhez Külső átmérő Belső átmérő 4 mm 3 mm 1 m műanyag Dupla műanyag bilincs Plastic-Double-Clamp Csőbilincs az érzékelőcső rögzítéséhez Réz bilincs Copper-Clamp Csőbilincs az érzékelőcső rögzítéséhez. VE Dupla réz bilincs Double Copper-Clamp Csőbilincs az érzékelőcső rögzítéséhez. C Menetes csőtoldó Connection-Serto Brass 5mm Menetes csőtoldó az érzékelőcső elemek egymáshoz való illesztéséhez Menetes csőtoldó Connection-Serto Brass 6mm Menetes csőtoldó a Teflon anyagú érzékelőcső elemek egymáshoz való illesztéséhez. VE mm Securiton Termékkatalógus ADW 7

8 Menetes csőtoldó Connection-Serto Steel 5mm Menetes csőtoldó az érzékelőcső elemek egymáshoz való illesztéséhez. VE rozsdamentes acél Illesztő Support-bushing Brass 3mm A érzékelőcső és a műanyag érzékelőcső összekötéséhez használható illesztő Alkalmazható belső csőátmérő 3 mm Illesztő Support-bushing Steel 3mm Az acél érzékelőcső és a műanyag érzékelőcső összekötéséhez használható illesztő. VE Alkalmazható belső csőátmérő 3 mm rozsdamentes acél Illesztő Support-bushing Brass 4mm A érzékelőcső és a Teflon érzékelőcső összekötéséhez használható illesztő. VE Alkalmazható belső csőátmérő 4 mm Véglezáró End-Peg Brass Véglezáró a csőhálózat lezárásához Securiton Termékkatalógus ADW 8

9 Véglezáró End-Peg Steel Véglezáró a csőhálózat lezárásához. VE rozsdamentes acél Véglezáró csatlakozás End-Screw-Connection Véglezáró a csőhálózat lezárásához Teflon csatlakozó szerkezet Teflon connecting kit A Teflon érzékelőcső érzékelőbe való csatlakoztatásához mm Teflon lezáró szerkezet Teflon termination kit A Teflon anyagú érzékelőcső lezárásához mm Réz spirál - hosszú Réz-Spiral L 5,5 m réz cső spirálban. VE ,5 m réz Réz spirál - rövid Réz-Spiral S 2,75 m réz cső spirálban. VE ,75 m réz Securiton Termékkatalógus ADW 9

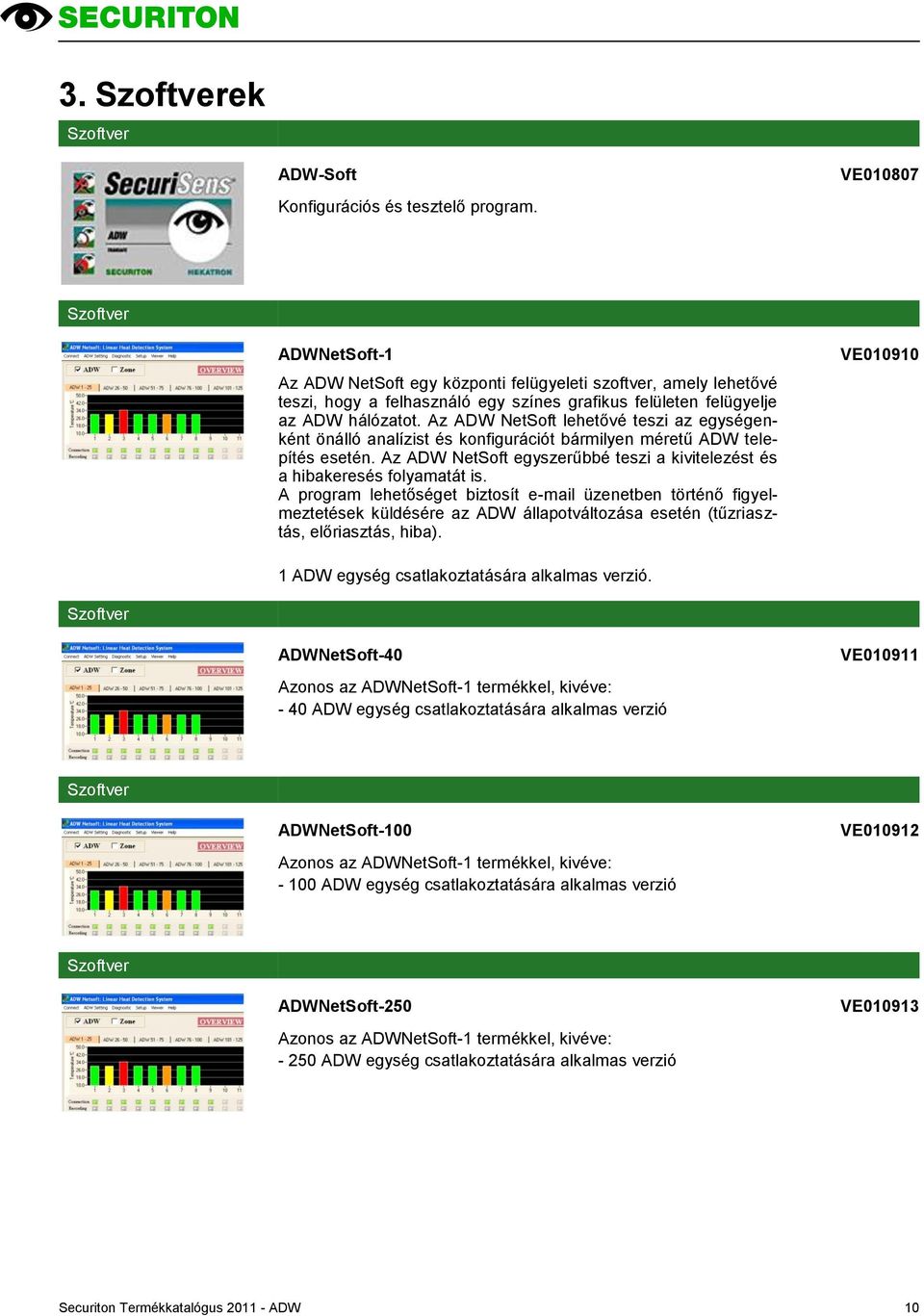

10 3. Szoftverek Szoftver ADW-Soft Konfigurációs és tesztelő program. VE Szoftver ADWNetSoft-1 Az ADW NetSoft egy központi felügyeleti szoftver, amely lehetővé teszi, hogy a felhasználó egy színes grafikus felületen felügyelje az ADW hálózatot. Az ADW NetSoft lehetővé teszi az egységenként önálló analízist és konfigurációt bármilyen méretű ADW telepítés esetén. Az ADW NetSoft egyszerűbbé teszi a kivitelezést és a hibakeresés folyamatát is. A program lehetőséget biztosít üzenetben történő figyelmeztetések küldésére az ADW állapotváltozása esetén (tűzriasztás, előriasztás, hiba). VE ADW egység csatlakoztatására alkalmas verzió. Szoftver ADWNetSoft-40 Azonos az ADWNetSoft-1 termékkel, kivéve: - 40 ADW egység csatlakoztatására alkalmas verzió VE Szoftver ADWNetSoft-100 Azonos az ADWNetSoft-1 termékkel, kivéve: ADW egység csatlakoztatására alkalmas verzió VE Szoftver ADWNetSoft-250 Azonos az ADWNetSoft-1 termékkel, kivéve: ADW egység csatlakoztatására alkalmas verzió VE Securiton Termékkatalógus ADW 10

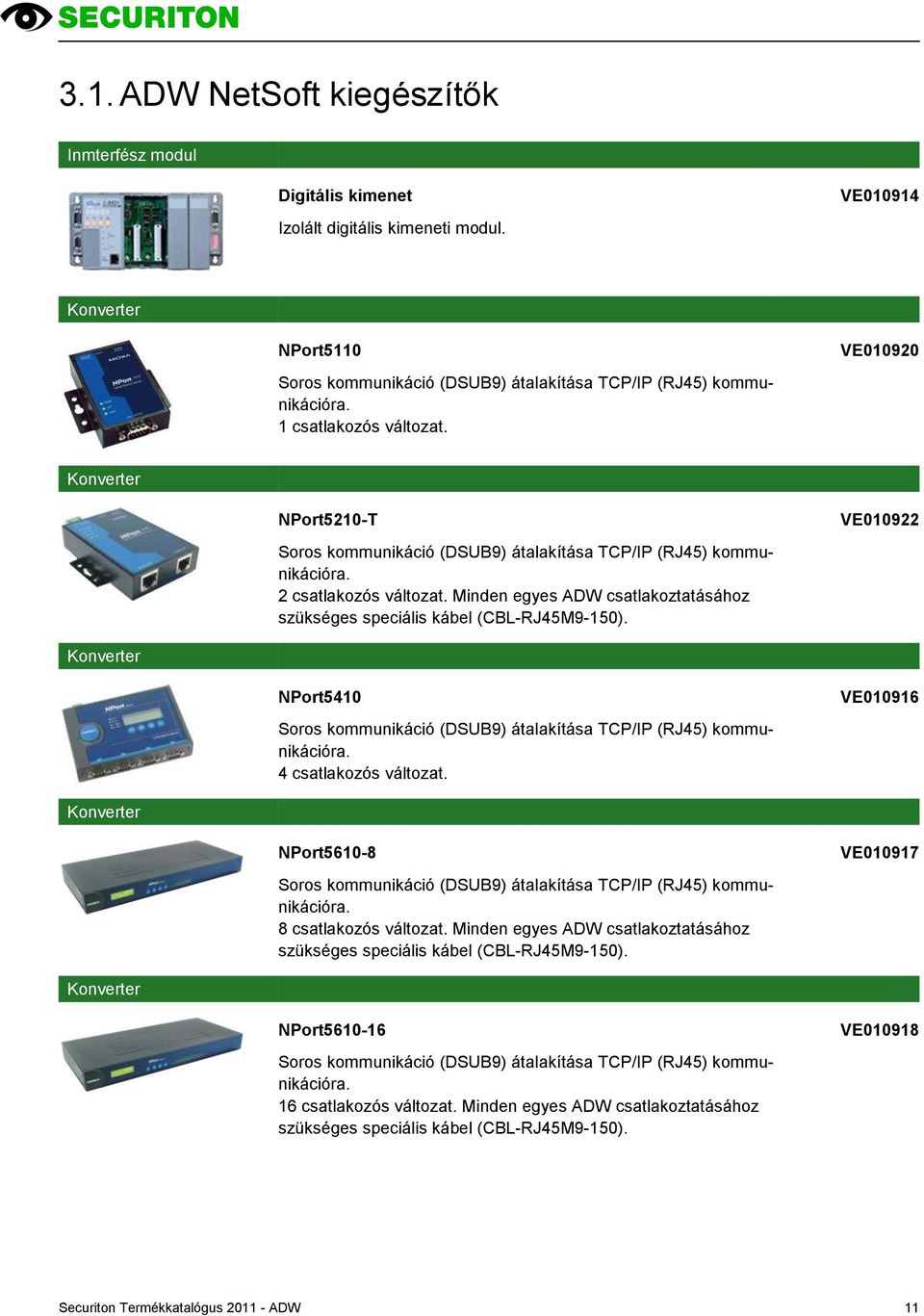

11 3.1. ADW NetSoft kiegészítők Inmterfész modul Digitális kimenet Izolált digitális kimeneti modul. VE Konverter NPort5110 Soros kommunikáció (DSUB9) átalakítása TCP/IP (RJ45) kommunikációra. 1 csatlakozós változat. VE Konverter NPort5210-T Soros kommunikáció (DSUB9) átalakítása TCP/IP (RJ45) kommunikációra. 2 csatlakozós változat. Minden egyes ADW csatlakoztatásához szükséges speciális kábel (CBL-RJ45M9-150). VE Konverter NPort5410 Soros kommunikáció (DSUB9) átalakítása TCP/IP (RJ45) kommunikációra. 4 csatlakozós változat. VE Konverter NPort Soros kommunikáció (DSUB9) átalakítása TCP/IP (RJ45) kommunikációra. 8 csatlakozós változat. Minden egyes ADW csatlakoztatásához szükséges speciális kábel (CBL-RJ45M9-150). VE Konverter NPort Soros kommunikáció (DSUB9) átalakítása TCP/IP (RJ45) kommunikációra. 16 csatlakozós változat. Minden egyes ADW csatlakoztatásához szükséges speciális kábel (CBL-RJ45M9-150). VE Securiton Termékkatalógus ADW 11

12 RS485 - RS232 átalakító TCC-100I VE RS 485 kommunikáció átalakítása RS 232 formátumra. Csatlakozókábel CBL-RJ45M9-150 A soros eszközök (DSUB 9) az NPort RJ45 csatlakozójába való csatlakoztatására szolgáló kábel. VE Securiton Termékkatalógus ADW 12

13 4. Cseredarabok Alaplap ADW 511A kpl/lp Set-PCB ADW 511A alaplap cseredarab Szín zöld Alaplap ADW 511A Ex II kpl/lp Set-PCB ADW 511A Ex II alaplap cseredarab Szín zöld Referencia-cső véglezárás End-Screw-Ref Az ADW referencia-cső lezárása Securiton Termékkatalógus ADW 13

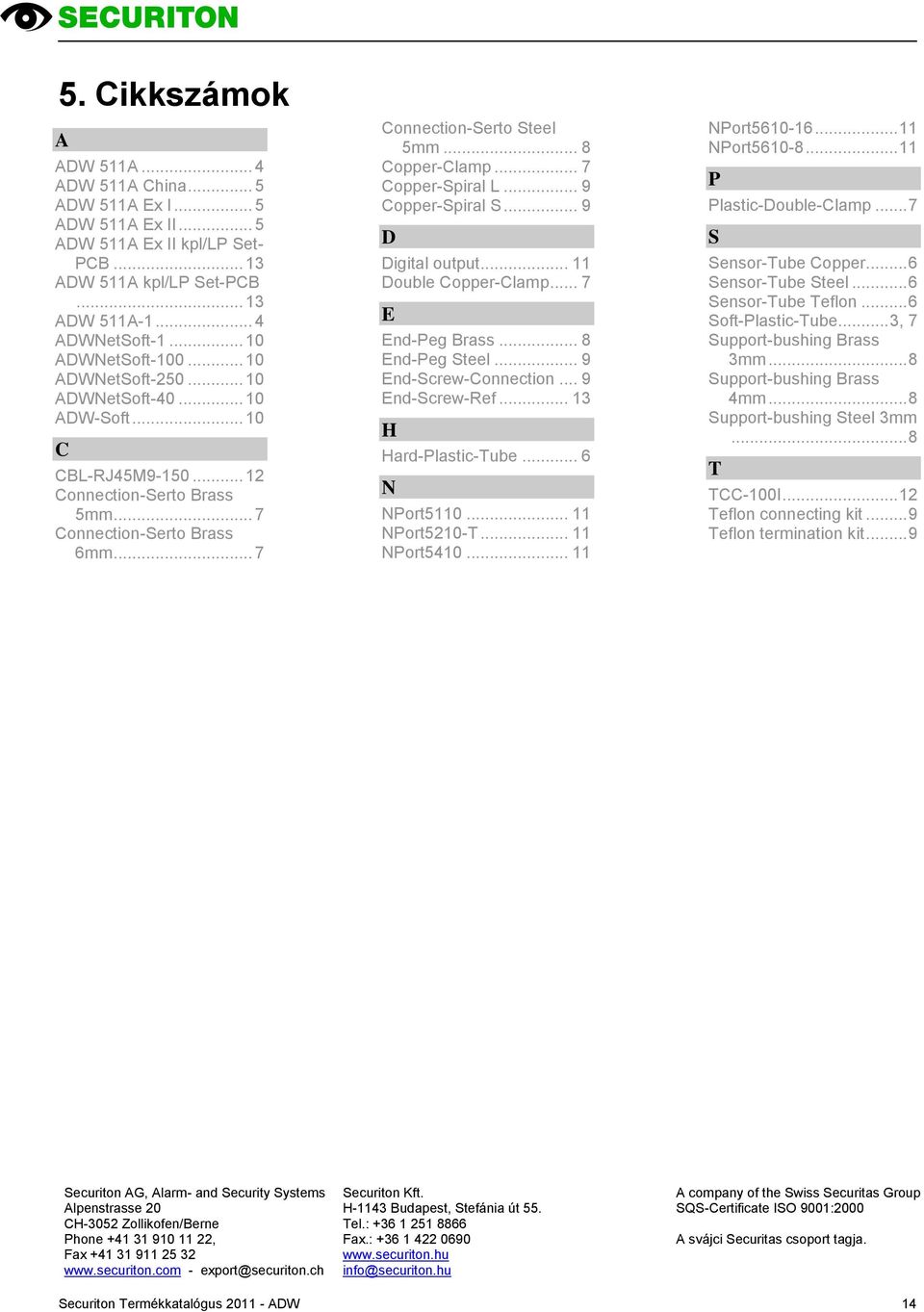

14 5. Cikkszámok A ADW 511A... 4 ADW 511A China... 5 ADW 511A Ex I... 5 ADW 511A Ex II... 5 ADW 511A Ex II kpl/lp Set- PCB ADW 511A kpl/lp Set-PCB ADW 511A ADWNetSoft ADWNetSoft ADWNetSoft ADWNetSoft ADW-Soft C CBL-RJ45M Connection-Serto Brass 5mm... 7 Connection-Serto Brass 6mm... 7 Connection-Serto Steel 5mm... 8 Copper-Clamp... 7 Copper-Spiral L... 9 Copper-Spiral S... 9 D Digital output Double Copper-Clamp... 7 E End-Peg Brass... 8 End-Peg Steel... 9 End-Screw-Connection... 9 End-Screw-Ref H Hard-Plastic-Tube... 6 N NPort NPort5210-T NPort NPort NPort P Plastic-Double-Clamp... 7 S Sensor-Tube Copper... 6 Sensor-Tube Steel... 6 Sensor-Tube Teflon... 6 Soft-Plastic-Tube... 3, 7 Support-bushing Brass 3mm... 8 Support-bushing Brass 4mm... 8 Support-bushing Steel 3mm... 8 T TCC-100I Teflon connecting kit... 9 Teflon termination kit... 9 Securiton AG, Alarm- and Security Systems Alpenstrasse 20 CH-3052 Zollikofen/Berne Phone , Fax export@securiton.ch Securiton Kft. H-1143 Budapest, Stefánia út 55. Tel.: Fax.: info@securiton.hu A company of the Swiss Securitas Group SQS-Certificate ISO 9001:2000 A svájci Securitas csoport tagja. Securiton Termékkatalógus ADW 14
