1 Közvilágítás látás a közúton Némethné Dr. Vidovszky Ágnes 1 Dr. Schanda János 2 1 Nemzeti Közlekedési Hatóság, Budapest 2 Pannon Egyetem, Veszprém 1

2 Áttekintés Bevezetés Útvilágítás közvilágítás látási feladat Mezopos fotometria dióhéjban Fényforrások jellemzői S/P viszony Az úthasználók igényei Következtetések 2

3 A közvilágítás a közterületeknek a közlekedés, a köz- és vagyonbiztonság érdekében létesített összefüggő, rendszeres, meghatározott üzemvitelű helyhez kötött világítása. Meghatározott üzemvitel évi 4000 óra, közvilágítási naptár szerint, amikor a természetes világítás nem elegendő a látási igények kielégítéséhez. A közvilágítási szabványban előírt fénysűrűség és megvilágítás értékek belső térrel ellentétben (0,3 cd/m 2 2,0 cd/m 2 ill. 7,5 lx- 50 lx ) nem biztosítanak fotopos látási körülményeket. Látási feladat: akadály felismerés, jelzések felismerése, értékelése, arc felismerés stb. 3

Meghatározott üzemvitel évi 4000 óra, közvilágítási naptár szerint, amikor a természetes világítás nem elegendő a látási igények kielégítéséhez.

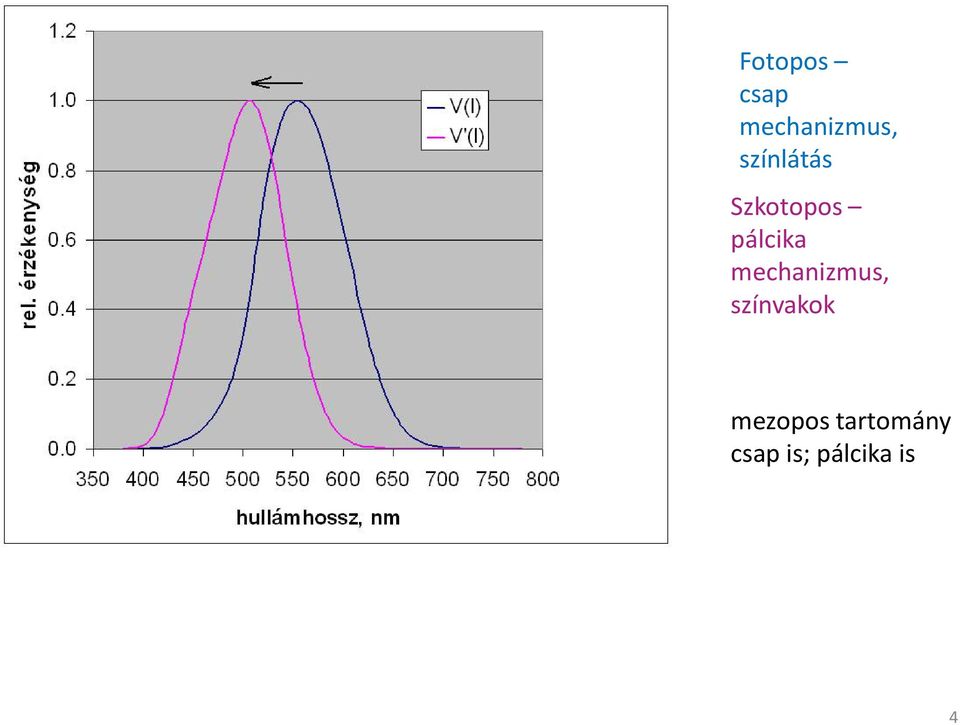

4 Fotopos csap mechanizmus, színlátás Szkotopos pálcika mechanizmus, színvakok mezopos tartomány csap is; pálcika is 4

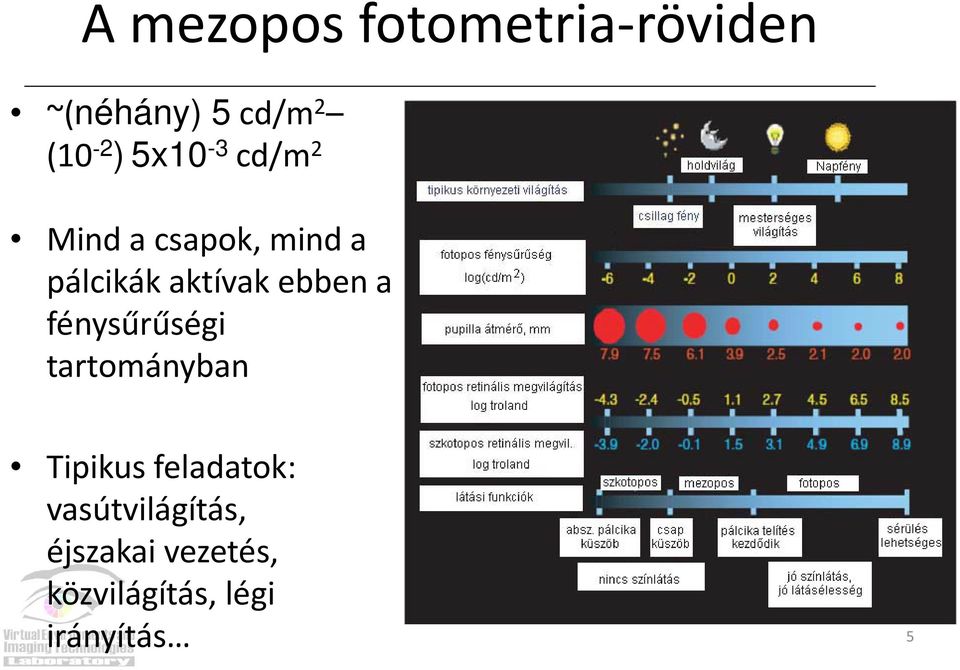

5 A mezopos fotometria-röviden ~(néhány) 5 cd/m 2 (10-2 ) 5x10-3 cd/m 2 Mind a csapok, mind a pálcikák aktívak ebben a fénysűrűségi tartományban Tipikus feladatok: vasútvilágítás, éjszakai vezetés, közvilágítás, légi irányítás 5

ebben a fénysűrűségi tartományban Tipikus feladatok:

6 Út világítás: a járművezető látási feladata 6

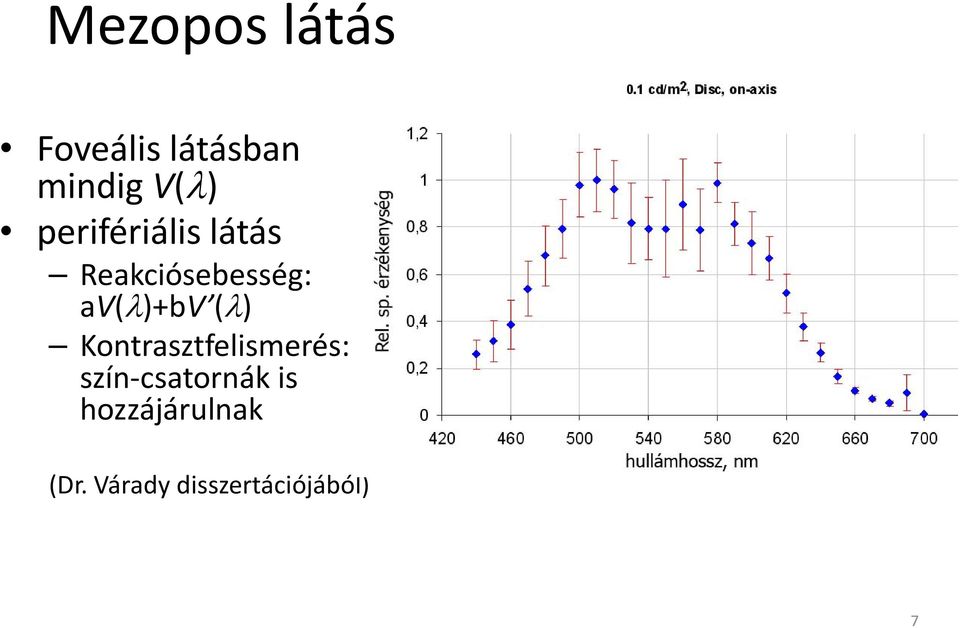

7 Mezopos látás Foveális látásban mindig V(λ) perifériális látás Reakciósebesség: av(λ)+bv (λ) Kontrasztfelismerés: szín-csatornák is hozzájárulnak (Dr. Várady disszertációjából) 7

8 CIE TC 1-58 mezopos fotometriai modell av(λ)+bv (λ) alakú függvény M (m) normalizáló konstans, maximumra normalizálja Vmes-t m =1, ha Lmes > 5,0 cd/m 2 m =0, ha Lmes < 0,005 cd/m 2 Az iterációt m 0 =0,5-ről indítjuk V mes m függése 8

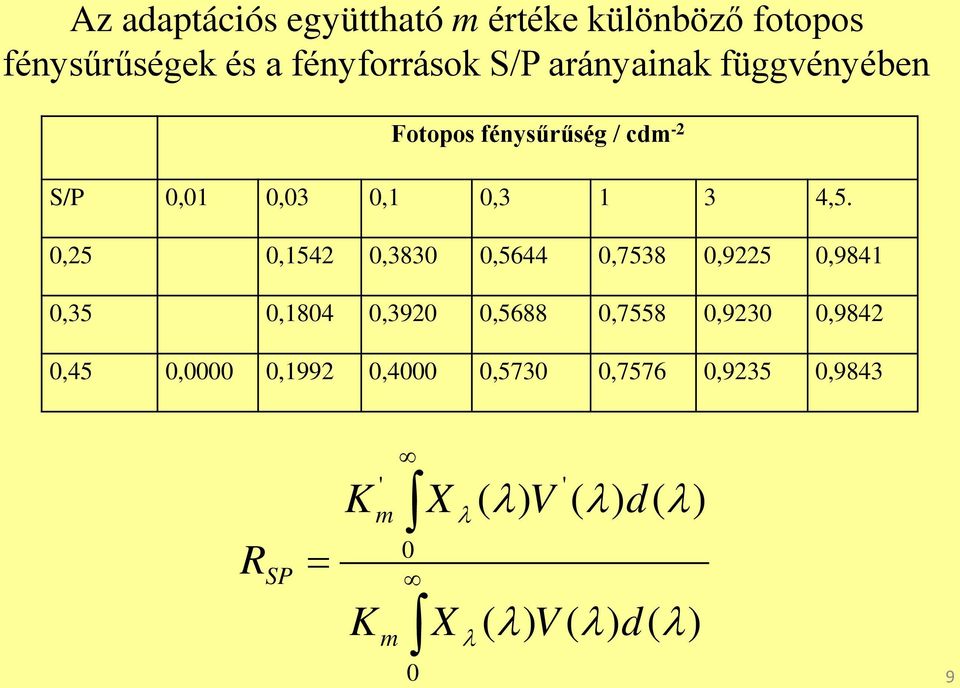

9 9 Fotopos fénysűrűség / cdm -2 S/P 0,01 0,03 0,1 0, ,5. 0,25 0,1542 0,3830 0,5644 0,7538 0,9225 0,9841 0,35 0,1804 0,3920 0,5688 0,7558 0,9230 0,9842 0,45 0,0000 0,1992 0,4000 0,5730 0,7576 0,9235 0,9843 Az adaptációs együttható m értéke különböző fotopos fénysűrűségek és a fényforrások S/P arányainak függvényében = 0 0 ' ' ) ( ) ( ) ( ) ( ) ( ) ( λ λ λ λ λ λ λ λ d V X K d V X K R m m SP

0,0000 0,1992 0,4000 0,5730 0,7576 0,9235 0,9843 Az adaptációs együttható m értéke különböző

10 Fotopos és mezopos fénysűrűségek különbsége (%) a CIE fizikai fotometriájának rendszerével mezopos tartományra a fényforrások S/P arányának hatásával számolva I Fototpos fénysűrűség cd/m 2 S/P 0,01 0,03 0,1 0,3 0,5 1 1, LPS~ 0,25-75% -52% -29% -I8% -I4% -9% -6% -5% -2% 0% % -34% -21% -13% -10% -6% -4% -3% -2% 0% HPS~ 0,65-31% -20% -13% -8% -6% -4% -3% -2% -1% 0% 0,85-12% -8% -5% -3% -3% -2% -1% -1% 0% 0% 1,05 4% 3% 2% 1% 1% 1% 0% 0% 0% 0% MH meleg~ LED hideg fehér~ MH hideg~ 1,25 18% 13% 8% 5% 4% 3% 2% 1% 1% 0% 1,45 32% 22% 15% 9% 7% 5% 3% 3% 1% 0% 1,65 45% 32% 21% 13% 10% 7% 5% 4% 2% 0% 1,85 57% 40% 27% 17% 13% 9% 6% 5% 3% 0% 2,05 69% 49% 32% 21% 16% 11% 8% 6% 3% 0% 2,25 80% 57% 38% 24% 19% 12% 9% 7% 4% 0% 2,45 91% 65% 43% 28% 22% 14% 10% 8% 4% 0% 2,65 101% 73% 49% 31% 24% 16% 12% 9% 5% 0% (LPS = kisnyomású nátriumlámpa, HPS =nagynyomású nátriumlámpa, HPS =fémhalogénlámpa, LED = világító dióda) 191:2010: Recommended System for Mesopic Photometry based on Visual Performance 10

45-55% -34% -21% -13% -10% -6% -4% -3% -2% 0% HPS~ 0,65-31% -20% -13% -8% -6% -4% -3% -2% -1% 0% 0,85-12% -8% -5% -3% -3% -2% -1% -1% 0% 0% 1,05 4% 3% 2% 1% 1% 1% 0% 0% 0% 0% MH meleg~ LED hideg

11 Példa mezopos fénysűrűség megfeleltetésre 0,3 cd/m 2 fotopos fénysűrűségnek megfelel: 0,327 cd/m 2 mezopos meleg fehér fémhalogén esetén 0,276 cd/m 2 nagynyomású nátriumlámpa esetén 0,363 cd/m 2 mezopos hideg fehér LED esetén cd/m 2 mezopos hideg fehér fémhalogén lámpa esetén 11

esetén 0,276 cd/m 2 nagynyomású nátriumlámpa esetén 0,363 cd/m 2

12 Néhány közvilágításban szokásos fényforrás fotopos mezopos fénysűrűsége 10 Mezopos fénysűrűség, cd.m LPS HPS MH-WW MH-DL Fotopos fénysűrűség, cd.m-2 12

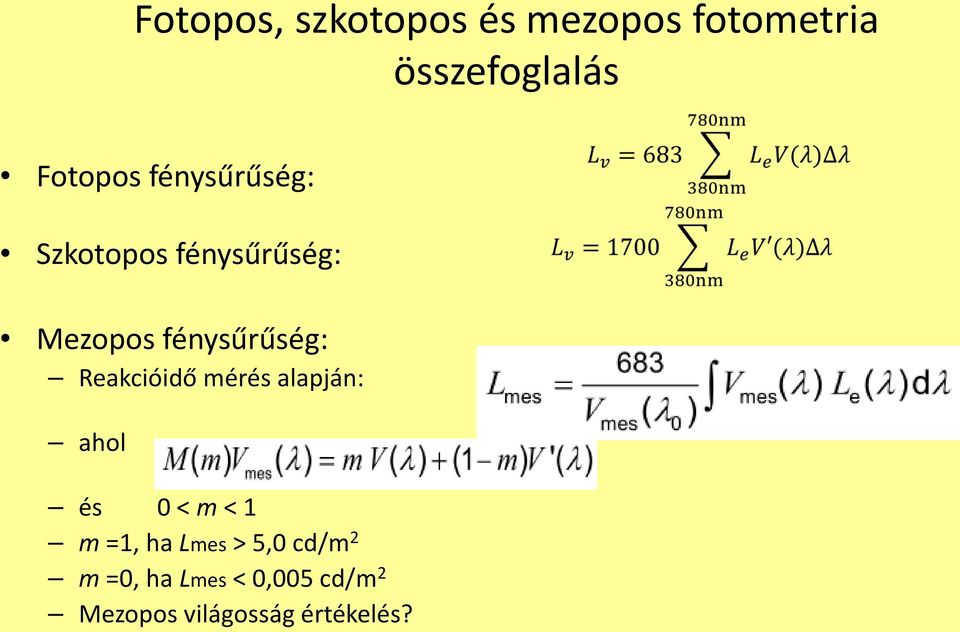

13 Fotopos, szkotopos és mezopos fotometria összefoglalás Fotopos fénysűrűség: Szkotopos fénysűrűség: Mezopos fénysűrűség: Reakcióidő mérés alapján: ahol és 0 < m < 1 m =1, ha Lmes > 5,0 cd/m 2 m =0, ha Lmes < 0,005 cd/m 2 Mezopos világosság értékelés?

Reakcióidő mérés alapján: ahol és 0 < m < 1 m =1, ha Lmes >

14 Mezopos fénysűrűség nyereség 1.80 Különböző 1.70 rendszerű fehér 1.60 LEDek 1.50 fénysűrűség 1.40 nyeresége a 1.30 fotopos fénysűrűség 1.00 függvényében rel. mezop.lum fotop.-fénysűrűség, cd/m2 p-led1 p-led2 RGB-LED Kérdés: ezek után hideg fehér fénnyel kell e világítanunk? 14

10 fénysűrűség 1.00 függvényében rel. mezop.lum. 0.01 0.10 1.00 fotop.

15 Idősebb korban csökken a rövidhullámú érzékenység 15

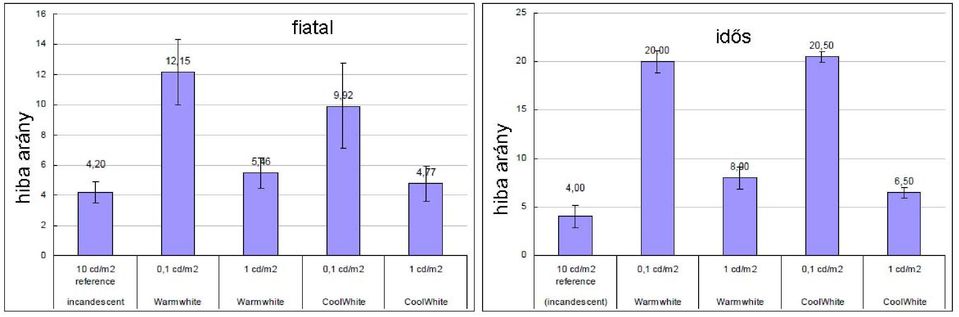

17 Összefoglalás - 1 Közvilágítás Sétáló utcák: Világosság információ Jó színvisszaadás Gépkocsi forgalom Gyors reagálás Kontraszt felismerés Technikai riport Fotopos és szkotopos látásra fénysűrűség színttől függően átlagol 17

reagálás Kontraszt felismerés Technikai riport Fotopos

18 Összefoglalás - 2 Meleg fehér semleges fehér fényforrás színárnyalatoknál mezopos fénysűrűség fotopos fénysűrűség 6000 K körüli sugárzáseloszlásoknál fénysűrűség szinttől függően 20 % - 50 % nyereség Fényforrás spektrum optimalizálással további 10 % - 15 % nyereség érhető el 18

körüli sugárzáseloszlásoknál fénysűrűség szinttől függően 20 % - 50 %

19 Köszönöm a figyelmüket Várom a kérdéseket 19
