Accelero Hybrid III-120

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Accelero Hybrid III-120"

Albert Budai
4 évvel ezelőtt
Látták:

1 Accelero Hybrid III-120 Üdvözlő útmutató Kedves Vásárló! EN DE FR ES... support.arctic.ac/h3-120 Köszönjük, hogy a(z) Accelero Hybrid III-120 terméket választotta. Mi az ARCTIC-nál keményen dolgozunk azért, hogy kitoljuk a játékok határait, és az Accelero Hybrid III-120-el ez egyértelműen sikerül. Annak érdekében, hogy multikompatibilisek legyünk, a RAM-ot egy hátfallemezzel hűtjük, és több VR hűtő szett borítja be az összes felső kategóriás táblát. Ez elérhetővé teszi a példátlan hűtőrendszert mindenki számára. Ahhoz, hogy jobban tudjunk Önnek segíteni, elindítottunk egy támogatási felületet az okostelefonok számára (support.arctic.ac). Remélem, hogy élvezi a(z) ez a GPU hűtő termék használatát, hiszen mi az ARCTIC-nál szeretnénk a továbbiakban is a termékeinkkel gazdagabbá tenni az Ön életét. Amennyiben meg szeretné osztani, hogy hogyan h a s z n á l j a a z A R C T I C t e r m é k e i t, k é r j ü k, t e g y e i t t : Az ARCTIC egy teljesen szén-dioxid semleges cég, és az Ön támogatása segít abban, hogy minden kilogramm megtermelt szén-dioxidot ellensúlyozzunk. Köszönjük Önnek. Üdvözlettel, Magnus Huber ARCTIC CEO Kiegészítők Rugó Csavarok Csavaralátét MX-4 x 1 E VRM ventilátor x 1 Hűtőborda x 1 Hűtő kiegészítők Csavarok csavarok (8 mm) csavarok (5 mm) alátétek (1,25 mm) VRM hűtőborda kiegészítők Dedikált VRM hűtés Általános x 5 N Termikus ragasztó (3 g) x 14 L x 2 or x 3 K L x 1 x 1 M x 1

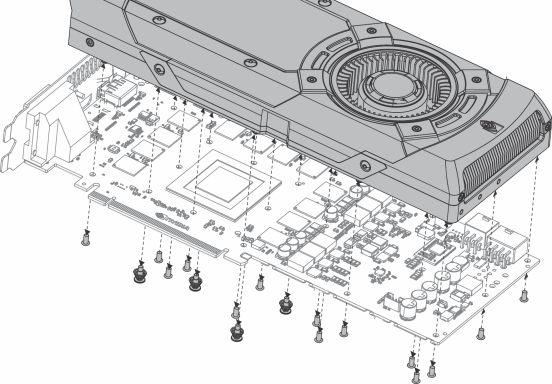

A hűtőborda és a pumpa beszerelése 1 Távolítsa el az állomány hűtőjét 2 Válassza ki a megfelelő méretű szerelőfuratot és alátéteket Szerelőfurat (mm) 1 51.0 x 61.0 2 53.2 x 53.2 3 58.4 x 58.

2 A hűtőborda és a pumpa beszerelése 1 Távolítsa el az állomány hűtőjét 2 Válassza ki a megfelelő méretű szerelőfuratot és alátéteket Szerelőfurat (mm) x x x 58.4 Kompatibilis modellek NVIDIA GeForce GTX 560 (Ti, SE), 550 Ti, 460 (SE) NVIDIA GeForce GTS 450 AMD Radeon R9 290(X), 285, 280(X), 270(X), R7 265, HD 7870(XT, GHz), 7850, 6970, 6950, 6870, 6850, 6790, 5870, 5850, 5830, 4890, 4870, 4850, 4830, 3870, 3850, 3690 NVIDIA GeForce GTX 980 (Ti), 970, 960, Titan (Black, X), 780 (Ti), 770, 760 (Ti), 680 (Ti), 670, 660 (Ti), 650 (Ti boost) NVIDIA GeForce GTX 580, 570, 480, 470, 465 Megjegyzés: ez a táblázat csak példaként használatos. Kérjük, nézze meg a jelenlegi grafikus kártyáján található lyukak helyzetét a beszereléskor. Frissített információ érhető el itt: support.arctic.ac/h Használja a hővezető pasztát MX-4 x 1 Használja a hővezető paszta felét

3 4 Húzza le a védőfóliát Hűtőborda x 1 5 Állítsa össze a hűtőbordát és a pumpát 5 Csavarok 25% 25% 25% Csavaralátét Rugó 25% A megerősítés sorrendje %-os növekedés a teljes megerősítésig

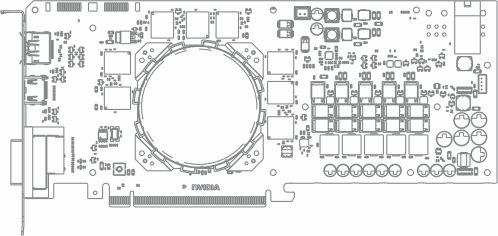

4 A VRM hűtőborda beszerelése (pl. GTX 980) 1 Szerelje be a ventilátort a VRM hűtőbordába K VRM ventilátor x 1 2 Húzza le a védőfóliát 3 Állítsa össze a VRM hűtőbordát L x 2

pontosan a hűtőt a kártyához a hűtőbordákkal, mielőtt használja a ragasztót.

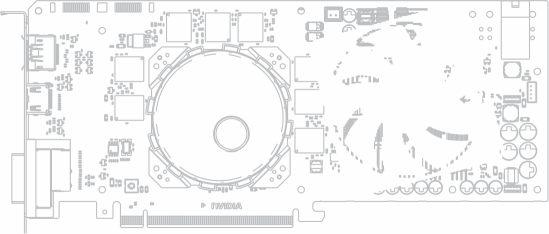

5 Az általános VRM hűtőborda (pl. GTX 680) beszerelése Meleg alkatrészek területei Helyezze be a hűtőbordát Csak példa Nyomja ki az összes ragasztót présfogó segítségével. Tippek a termikus ragasztó használatához Mivel a termikus ragasztó csak egyszer vihető fel, helyezze pontosan a hűtőt a kártyához a hűtőbordákkal, mielőtt használja a ragasztót. Száradási idő 60 perc N Termikus ragasztó (3 g) F i g y e l e m : K é r j ü k, gondoskodjon róla, hogy a hűtőbordák ne érjenek egy áramköri részhez sem, mivel ez a VGA kártya zárlatát okozhatja. Kinyitás után hamar használja fel a ragasztót. K x 1 M x 1 L x 1

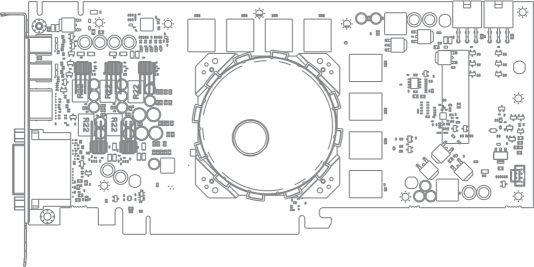

6 A VRM hűtőborda beszerelése (pl. HD 7870 GHZ) Meleg alkatrészek területei Helyezze be a hűtőbordát Csak példa A hűtő beszerelése 4 Válassza ki a légáramlás irányát a. Levegő beáramlása b. Levegő kiáramlása

7 5 Válassza ki a hűtő helyét A z Ö n A c c e l e r o H y b r i d készüléke vízzel van telítve, a megfelelő működés érdekében néhány légbuborék található a rendszerben. Szállítás alatt l e h e t s é g e s, h o g y a l é g b u b o r é k o k e l é r n e k a p u m p á h o z, é s e z é r t a z üzemeltetés alatt sziszegő v a g y b u g y b o r é k o l ó h a n g k e l e t k e z i k. E z e k a z a j o k gyorsan megszűnnek, amikor a l é g b u b o r é k o k v i s s z a t e r e l ő d n e k a h ű t ő területére. A z A c c e l e r o H y b r i d beszerelésekor gondoskodjon arról, hogy a hűtő magasabban legyen, mint a vízpumpa. Amennyiben sziszegő vagy bugyborékoló hangot hall, az a h ű t ő p á r p e r c i g t a r t ó működtetése után hamarosan megszűnik. Amennyiben a konfigurációhoz szükséges, hogy a hűtő a vízpumpa alatt legyen, akkor gondoskodjon róla, hogy a hűtő csöve alul helyezkedjen el a beszerelés alatt. A sziszegő vagy bugyborékoló hangok lassabban szűnnek meg ebben az esetben, mint ha a hűtő a kártya fölött helyezkedne el, de végül meg fognak szűnni így is. Megkönnyítheti a folyamatot, ha a hűtőt ideiglenesen a pumpa fölé helyezi, és addig működteti a hűtőt, amíg a zaj megszűnik. 6 Biztosítsa a hűtőt a számítógép házában a. Levegő beáramlása Csavarok

8 7 Biztosítsa a hűtőt a számítógép házában b. Levegő kiáramlása csavarok (5 mm) alátétek (1,25 mm) csavarok (8 mm) 8 Hővezető paszta Amennyiben a hűtőt második alkalommal kell beszerelni, erősen javasoljuk, hogy használjon MX-4 hővezető pasztát az ARCTIC-tól. Csak ez a paszta garantálja az optimális teljesítményt a hűtőbordáink felületével kombinálva. Garancia Ehhez az ARCTIC termékhez egy két éves, korlátozott garancia jár.további információért, kérjük, látogassa meg az alábbi weboldalt: Like us on facebook EC Megfelelőségi nyilatkozat Az ARCTIC kizárólagos felelősséggel kijelenti, hogy ez a termék megfelel az elektromágneses kompatibilitási irányelv (2004/108/EC) kikötéseinek, és a bizonyos veszélyes anyagok használatának korlátozására vonatkozó irányelv (2011/65/EU) korlátozásának. A részletes Megfelelőségi nyilatkozat elérhető itt: /96/EC irányelv az Elektromos és elektronikus berendezések hulladékairól (WEEE) Az elektromos és elektronikus berendezések hulladékait tilos a háztartási szeméttel együtt kidobni. Amennyiben a készülék nem használható a továbbiakban, a felhasználó jogilag kötelezve van arra, hogy elválassza azt a háztartási szeméttől, és leadja a közösségében vagy a kerületében az erre kijelölt gyűjtőpontokon. Ez garantálja, hogy az elektromos és elektronikus berendezések hulladékai megfelelően újra legyenek hasznosítva, továbbá ezzel elkerülhető a környezetre gyakorolt negatív hatások kialakulása is. Ebből kifolyólag az elektronikus készülékek ezzel a jellel vannak ellátva ARCTIC (HK) Ltd. Minden jog fenntartva. Ezen kézikönyv egyetlen része sem - beleértve a benne leírt termékeket - másolható le, adható át, tárolható egy visszakereshető rendszerben vagy fordítható le bármely nyelvre bármilyen formában vagy bármilyen körülmények között az ARCTIC Switzerland AG. írásos engedélye nélkül. Ez alól kivételt jelent a dokumentáció, amelyet a vásárló tart meg biztonsági tartalékként. Az ARCTIC igazgatói és alkalmazottai semmilyen esetben sem felelősek olyan közvetett károkért, baleset következtében vagy másodlagosan létrejött károkért, amelyek az ebben a kézikönyvben leírtak, vagy a termékben bekövetkezett hibák vagy tévedések miatt alakulnak ki. PKMNL00062A
