1 Szerelési és üzemeltetési utasítás ProMinent Többfunkciós szelep HU A1581 Először teljesen olvassa át az üzemeltetési útmutatókat. Ne dobja el. A telepítési- vagy kezelési hibák következtében fellépő károkért az üzemeltető felel. Az üzemeltetési útmutató legfrissebb verziója elérhető a honlapunkon. Alkatrészszám: BA MAZ /15 HU

2 Kiegészítő utasítások Általános egyenlő kezelés Kiegészítő útmutatások Ez a dokumentum az eredeti német nyelvű változatban nyelvtanilag hímnemű kifejezéseket semleges értelemben használja annak érdekében, hogy a szöveg könnyebben olvasható legyen. Férfiakról és nőkről mindig azonos módon beszél. Ezért az egyszerűsítésért kérjük az olvasó hölgyek megértését. Olvassa át a kiegészítő útmutatásokat. Információk Egy információ fontos tanácsokat ad a készülék megfelelő működéséről vagy a munkájának a megkönnyítéséről. Biztonsági utasítások A biztonsági utasítások tartalmazzák a veszélyhelyzetek részletes leírását. A cselekvésre vonatkozó utasítások, hivatkozások, felsorolások, eredmények és egyéb elemek felsorolására jelen dokumentumban a következő jelölések használhatók: További jelölés Jelölés Leírás Cselekvés lépésről lépésre Egy cselekvés eredménye Jelen útmutató vagy a vele együtt érvényes dokumentumok részeire, ill. szakaszaira mutató hivatkozások Meghatározott sorrend nélküli felsorolás [Gomb] Kijelzőelemek (pl. jelzőlámpák) Kezelőelemek (pl. gombok, kapcsolók) Kijelzés / GUI CODE Képernyőelemek (pl. kapcsolófelületek, funkciógombok kiosztása) Szoftverelemek, ill. szövegek megjelenítése 2

3 Tartalomjegyzék Tartalomjegyzék 1 Felépítés Működés leírása Rendeltetésszerű használat Szerelés / telepítés Üzem / kezelés Műszaki adatok / rendelési útmutató

4 Felépítés 1 Felépítés A többfunkciós szelep működését egy rugóterhelésű membrán hozza létre. A nyomástartó és a túlnyomás funkciókhoz egy-egy tehermentesítő szerkezet található. 2 1 A ábra: Az ábra egy I méretű többfunkciós szelepet mutat. 1. Fekete forgatógomb 2. Piros forgatógomb 4

5 Működés leírása 2 Működés leírása Funkciók UTALÁS! Nem alkalmasak elzáró szerkezeteknek A többfunkciós szelepek nem alkalmasak elzáró szerkezeteknek. Ha egyáltalán semmi adagolt közeg nem juthat az adagolóhelyre, akkor szereljen be egy kiegészítő elzáró szerkezetet a szivattyú szívó oldalára. Adagoláskor egy meghatározott ellennyomást hoz létre a szabad kifolyás felé. Ezt a működést a fekete forgatógomb jobbra tekerésével szüntetheti meg. Megakadályozza az átemelést a készletcsomagból, ha az adagolási helyen túl alacsony a nyomás. Ezt a működést a fekete forgatógomb jobbra tekerésével szüntetheti meg. 2 1 A ábra: Beszívósegéd a nyomás ellen a szivattyú üzembe helyezésekor 1. Fekete forgatógomb 2. Piros forgatógomb Beszívósegéd a nyomás ellen a szivattyú üzembe helyezésekor. A nyomóvezetéket nem kell leoldani. A beszívósegédet a (2) piros forgatógombbal működtetheti. 5

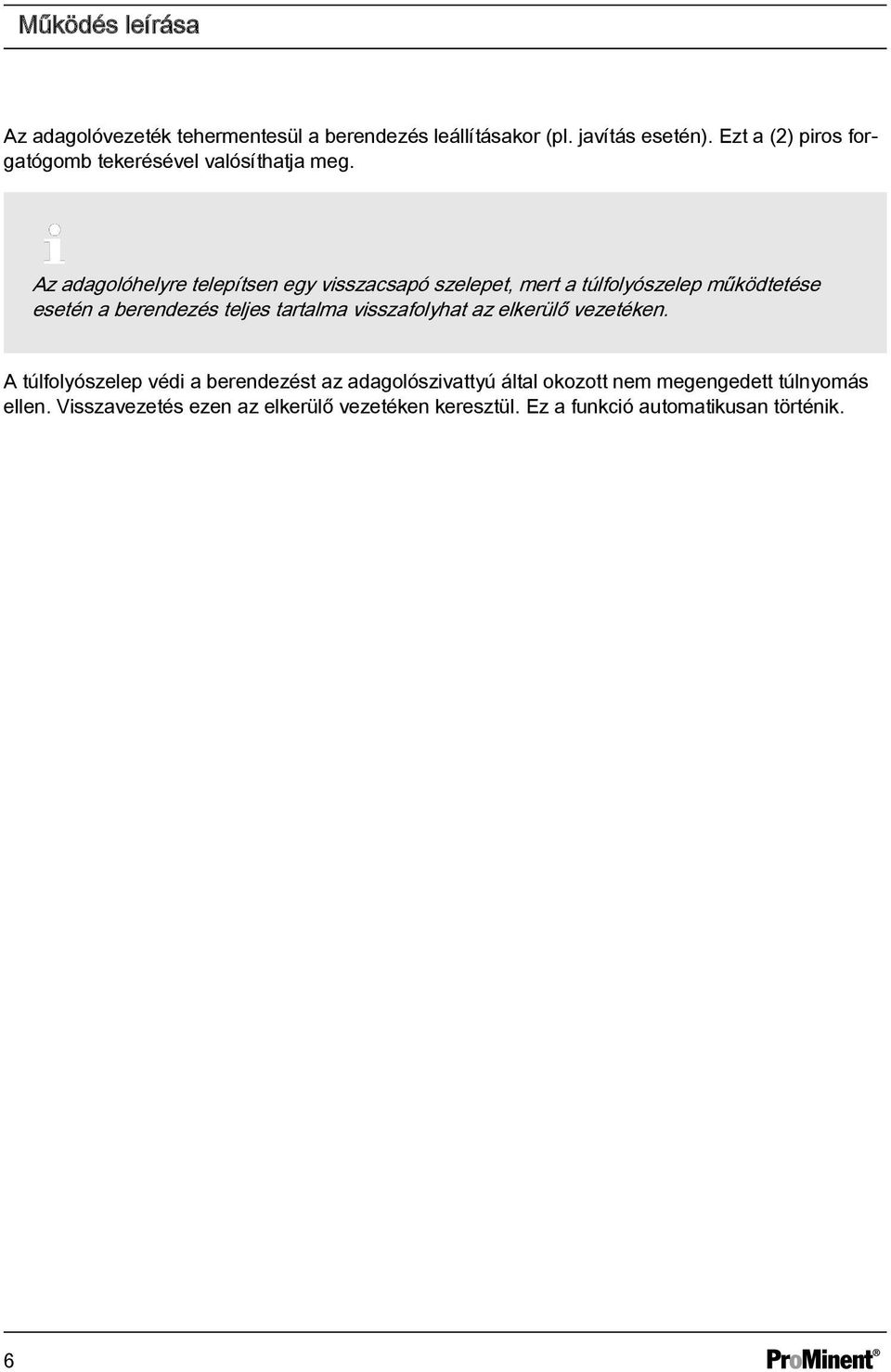

6 Működés leírása Az adagolóvezeték tehermentesül a berendezés leállításakor (pl. javítás esetén). Ezt a (2) piros forgatógomb tekerésével valósíthatja meg. Az adagolóhelyre telepítsen egy visszacsapó szelepet, mert a túlfolyószelep működtetése esetén a berendezés teljes tartalma visszafolyhat az elkerülő vezetéken. A túlfolyószelep védi a berendezést az adagolószivattyú által okozott nem megengedett túlnyomás ellen. Visszavezetés ezen az elkerülő vezetéken keresztül. Ez a funkció automatikusan történik. 6

7 Rendeltetésszerű használat 3 Rendeltetésszerű használat Az adagolóvezeték védelme az adagolószivattyú által okozott nem megengedett túlnyomás ellen az adagolóvezetékben található elzárócsap zárása esetén. A többfunkciós szelep nem használható az adagolóvezeték védelméhez olyan nem megengedett túlnyomás esetén, melynek oka nem az adagolószivattyú által létrehozott nyomás. A többfunkciós szelep nem használható elzáró szerkezetként. 7

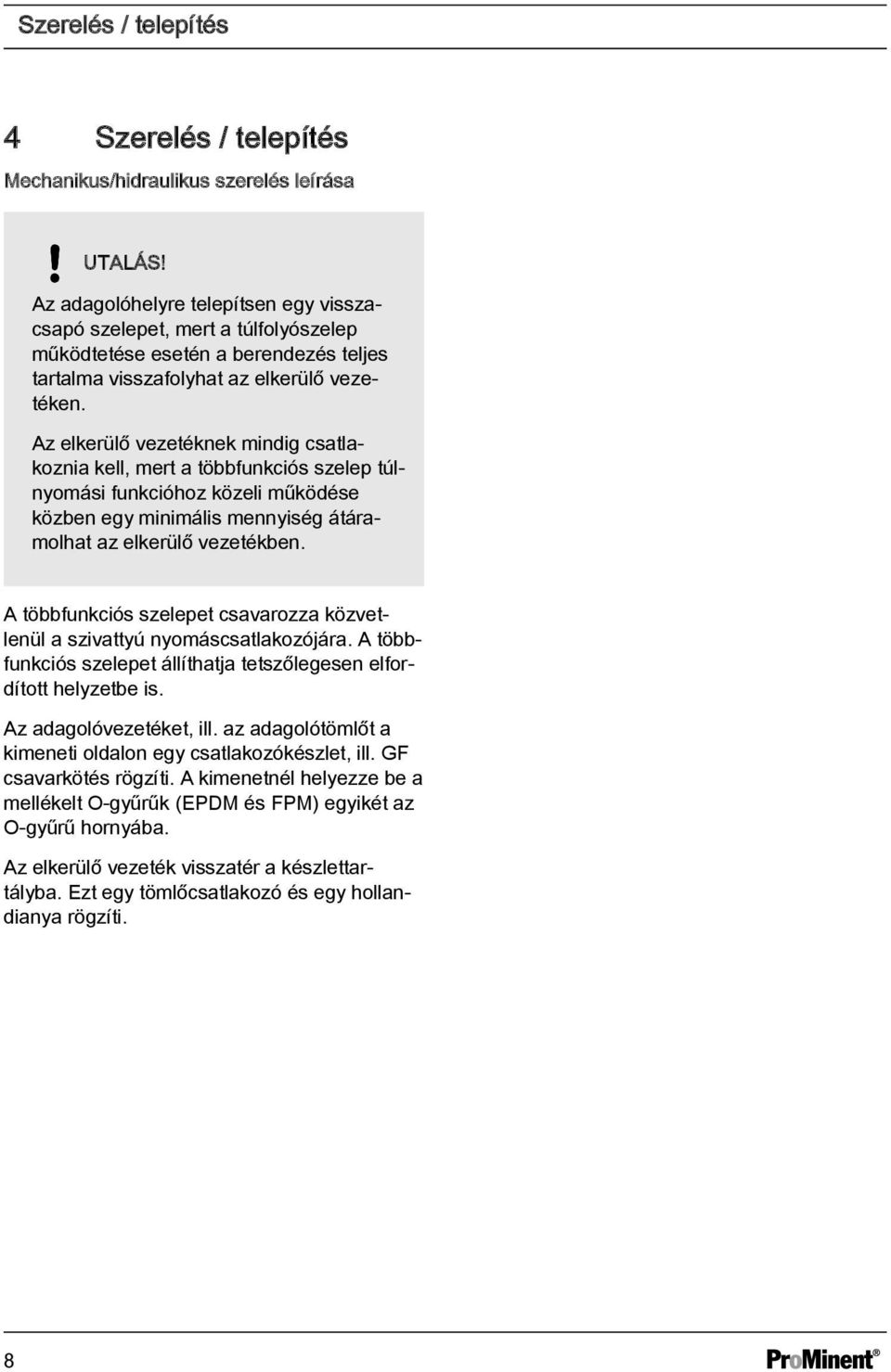

8 Szerelés / telepítés 4 Szerelés / telepítés Mechanikus/hidraulikus szerelés leírása UTALÁS! Az adagolóhelyre telepítsen egy visszacsapó szelepet, mert a túlfolyószelep működtetése esetén a berendezés teljes tartalma visszafolyhat az elkerülő vezetéken. Az elkerülő vezetéknek mindig csatlakoznia kell, mert a többfunkciós szelep túlnyomási funkcióhoz közeli működése közben egy minimális mennyiség átáramolhat az elkerülő vezetékben. A többfunkciós szelepet csavarozza közvetlenül a szivattyú nyomáscsatlakozójára. A többfunkciós szelepet állíthatja tetszőlegesen elfordított helyzetbe is. Az adagolóvezetéket, ill. az adagolótömlőt a kimeneti oldalon egy csatlakozókészlet, ill. GF csavarkötés rögzíti. A kimenetnél helyezze be a mellékelt O-gyűrűk (EPDM és FPM) egyikét az O-gyűrű hornyába. Az elkerülő vezeték visszatér a készlettartályba. Ezt egy tömlőcsatlakozó és egy hollandianya rögzíti. 8

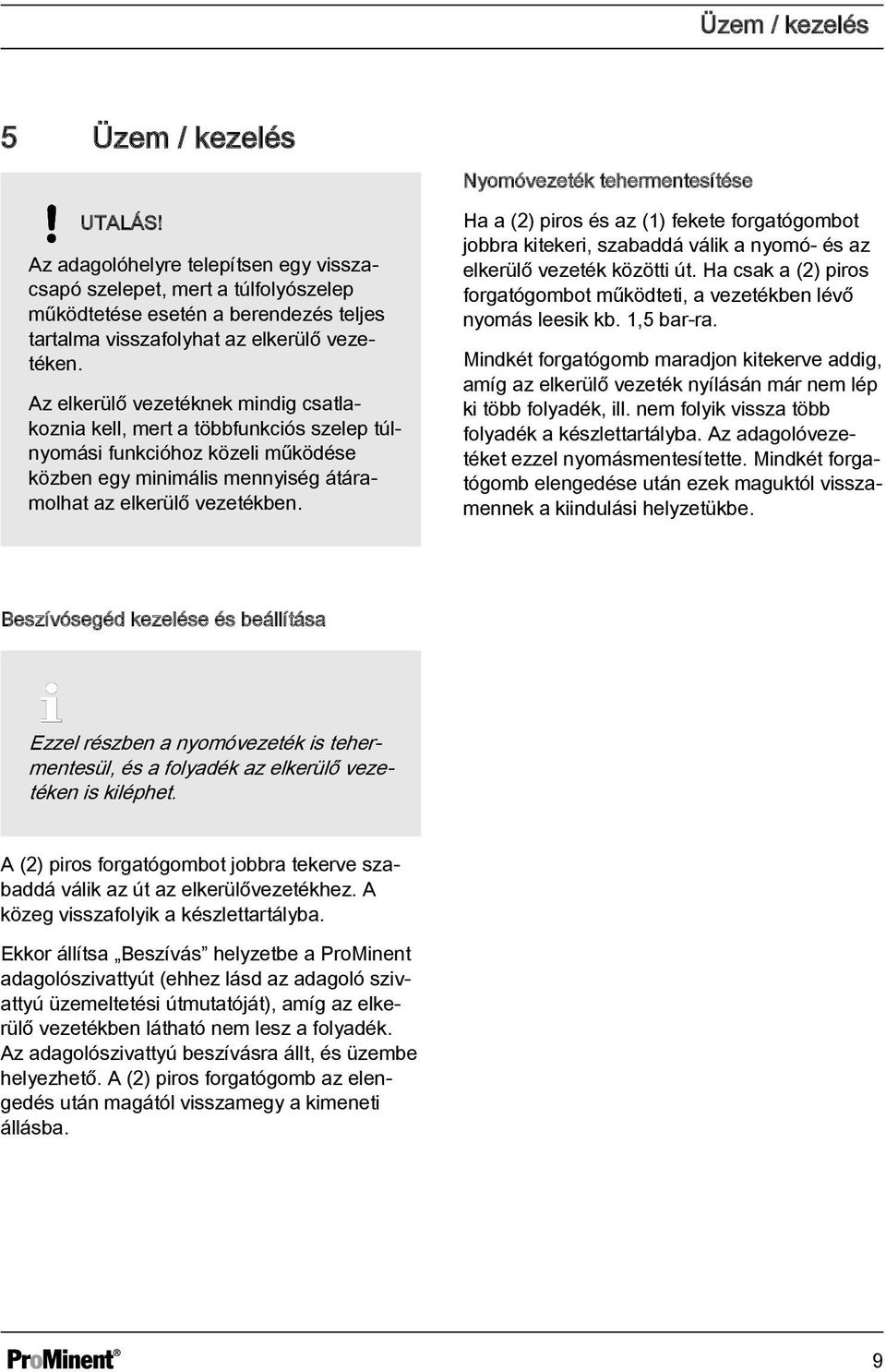

9 Üzem / kezelés 5 Üzem / kezelés UTALÁS! Az adagolóhelyre telepítsen egy visszacsapó szelepet, mert a túlfolyószelep működtetése esetén a berendezés teljes tartalma visszafolyhat az elkerülő vezetéken. Az elkerülő vezetéknek mindig csatlakoznia kell, mert a többfunkciós szelep túlnyomási funkcióhoz közeli működése közben egy minimális mennyiség átáramolhat az elkerülő vezetékben. Nyomóvezeték tehermentesítése Ha a (2) piros és az (1) fekete forgatógombot jobbra kitekeri, szabaddá válik a nyomó- és az elkerülő vezeték közötti út. Ha csak a (2) piros forgatógombot működteti, a vezetékben lévő nyomás leesik kb. 1,5 bar-ra. Mindkét forgatógomb maradjon kitekerve addig, amíg az elkerülő vezeték nyílásán már nem lép ki több folyadék, ill. nem folyik vissza több folyadék a készlettartályba. Az adagolóvezetéket ezzel nyomásmentesítette. Mindkét forgatógomb elengedése után ezek maguktól visszamennek a kiindulási helyzetükbe. Beszívósegéd kezelése és beállítása Ezzel részben a nyomóvezeték is tehermentesül, és a folyadék az elkerülő vezetéken is kiléphet. A (2) piros forgatógombot jobbra tekerve szabaddá válik az út az elkerülővezetékhez. A közeg visszafolyik a készlettartályba. Ekkor állítsa Beszívás helyzetbe a ProMinent adagolószivattyút (ehhez lásd az adagoló szivattyú üzemeltetési útmutatóját), amíg az elkerülő vezetékben látható nem lesz a folyadék. Az adagolószivattyú beszívásra állt, és üzembe helyezhető. A (2) piros forgatógomb az elengedés után magától visszamegy a kimeneti állásba. 9

10 Műszaki adatok / rendelési útmutató 6 Műszaki adatok / rendelési útmutató A közeggel érintkező anyagok Szeleptest: PVDF Membrán: PTFE rétegelt Tömítések: Viton vagy EPDM III. méretű átalakító: PVC Típus Rend. Sz. Túláram-nyitónyomás* Csatlakoztatási méret Elkerülő csatlakozó I. méret bar 6-12 mm 6/4 mm I. méret bar 6-12 mm 6/4 mm I. méret bar 6-12 mm 6/4 mm II. méret bar 6-12 mm 12/9 mm II. méret bar 6-12 mm 12/9 mm III. méret bar DN 10 12/9 mm * Az itt megadott túláram-nyitónyomás az a nyomásérték, amelynél a többfunkciós szelep elkezd kinyílni. A szivattyú típusától függően a többfunkciós szelep teljes nyitási nyomása akár 50%-kal magasabb is lehet. 10

11 Műszaki adatok / rendelési útmutató Alkalmazási terület I. méret CONCEPT, Pneumados és Beta 4: minden típus gamma/ L: 1000, 1601, 1602, 1005, 0708, 0413, 0220 és 1605 típus II. méret az I. méret alatti típusok Beta 5: 1008, 0713, 0420 és 0232 típus gamma/ L: 1008, 0713, 0420 és 0232 típus gamma/ X: 1601, 1602, 0708, 0414, 0220 típus gamma/ X: 1009, 0715, 0424, 0245 típus III. méret Sigma/ 1 DN 10 csatlakozómenettel 11

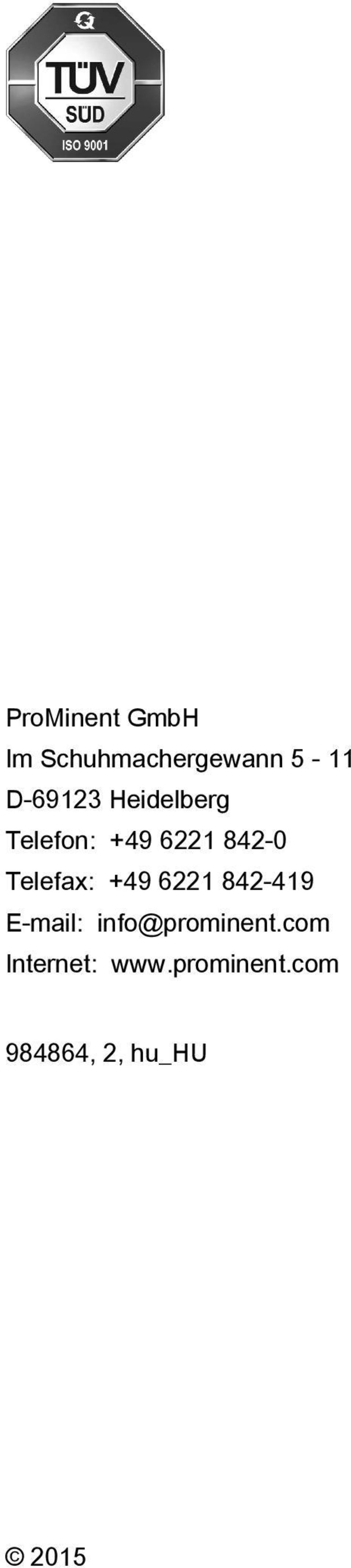

12 ProMinent GmbH Im Schuhmachergewann 5-11 D Heidelberg Telefon: Telefax: Internet: , 2, hu_hu 2015
