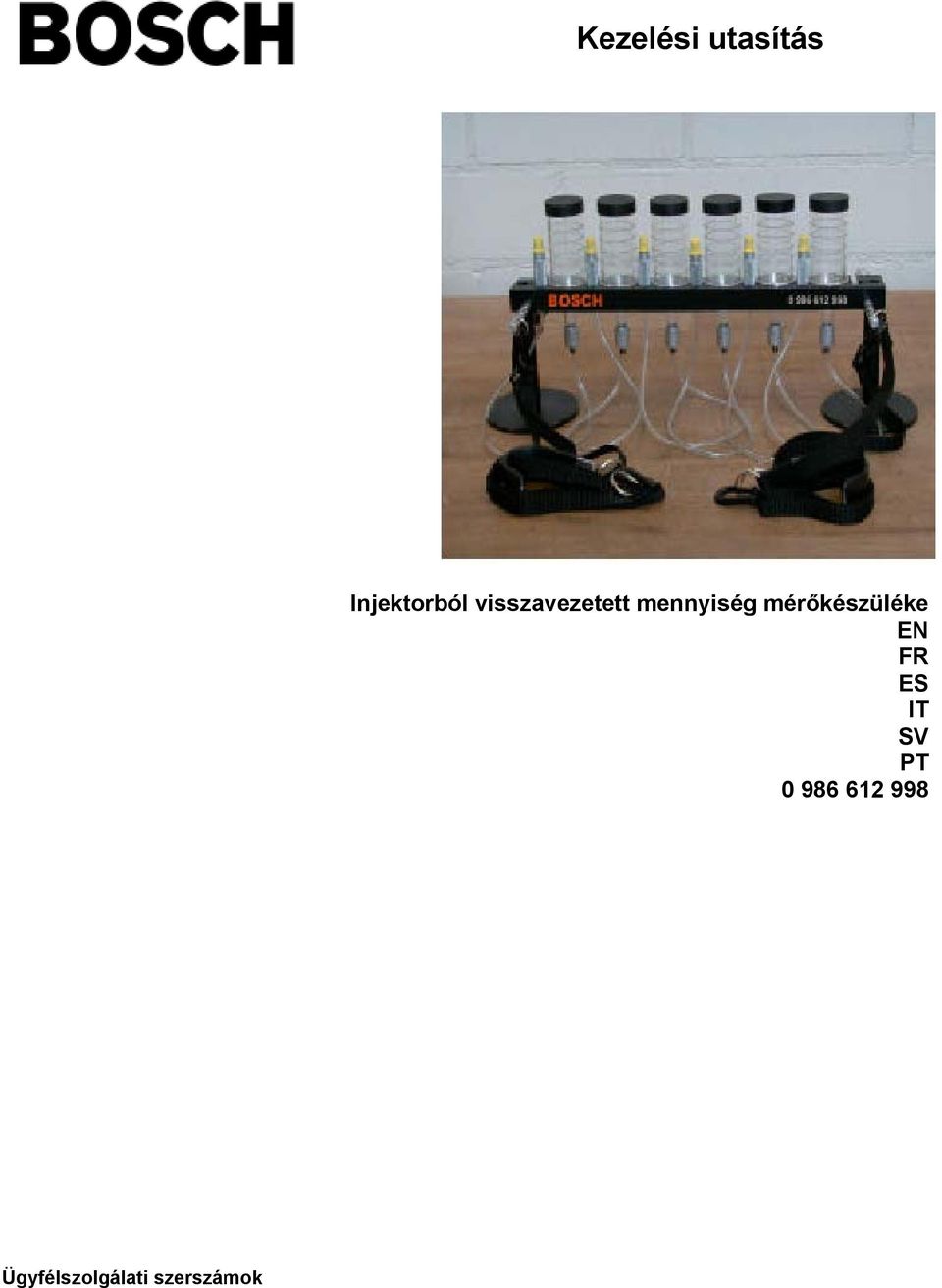

1 Kezelési utasítás Injektorból visszavezetett mennyiség mérőkészüléke EN FR ES IT SV PT Ügyfélszolgálati szerszámok

2 1. Általános 1.1 A környezetvédelem érdekében A keletkezett, újrahasznosítandó csomagolóanyagokat a megfelelő gyűjtőhelyen kell elhelyezni. Üzemanyag-maradékokat az érvényes rendeleteknek és a Veszélyes Anyagok Műszaki Szabályainak (TRGS) megfelelően kell kezelni és ártalmatlanítani. A Német Szövetségi Köztársaság területén kívül a mindenkori nemzeti előírásokat kell figyelembe tartani Alkalmazás Az injektorból visszavezetett mennyiséget mérő készülék a Common Rail rendszerek Bosch mágnesszelepes injektorainak visszavezetett mennyiségének meghatározására szolgál. A visszaáramló mennyiség meghatározásával beépített állapotban azonosítani lehet a hibás injektorokat. Az erősen megnövekedett visszaáramló mennyiséggel rendelkező injektorok a következőképpen befolyásolhatják a menetüzemet: - A motor nehezen indul. - A motor nem indul (az önindító működik). - A motor magától leáll. - Csökkent teljesítmény valamennyi területen (kényszerfutás) Vizsgálati feltételek - A motor indul, önindító rendben. - Motor mechanikailag rendben. - Üzemanyagszint rendben (legalább 10 l tanktartalom). Üzemanyagminőség rendben (szabványos dízelüzemanyag) Biztonsági figyelmeztetés A Common Rail rendszerek nagy nyomás alatt állnak! A Common Rail rendszereken a motor leállítását követően legalább 30 másodperc várakozás után szabad munkákat végezni. Az ESI[tronic]-on található, rendszerre vonatkozó információkat feltétlenül figyelembe kell venni! 2. Felépítés 1 = mérőhenger 2 = tartó 3 = öv kampóval 4 = dugós csatlakozó beépített szeleppel és védőkupakkal

3 3. Szállítható pótalkatrészek - Mérőhenger tömlővel kompletten, dugós csatlakozó és védőkupak 4. Töltési mennyiség 4.1. Töltési mennyiség kis átmérő esetén Töltési mennyiség értéke max: ml Tömlő dugós csatlakozóval 1,8 1. osztásvonal 2,4 2. Osztásvonal 3,2 3. Osztásvonal 4, Töltési mennyiség nagy átmérő esetén Töltési mennyiség értéke max: ml Keret pereme nagy átmérő esetén osztásvonal osztásvonal osztásvonal osztásvonal osztásvonal A mérőkészülék csatlakoztatása (Példa: négyhengeres motor) A motor beszerelési helyzetétől függően a mérőkészüléket lehetőség szerint vízszintesen kell leállítani vagy a hevederekre vízszintes helyzetben kell ráakasztani (pl. motorfedélre). A visszavezető vezetéket le kell választani az injektorokról. Ehhez be kell nyomni az injektorokon található csatlakozók biztosítókapcsait és le kell húzni a csatlakozókat. A visszavezető vezetéket zárni kell a vezetékkapoccsal (kép, nyíl), hogy ne folyhasson ki üzemanyag. A mérő dugós csatlakozóit csatlakoztatni kell az injektorokra.

4 Az injektor visszavezetett mennyiségének ellenőrzését a 6.1. és 6.2. szakaszban leírtak szerint kell elvégezni. Megjegyzés: Ajánlatos az értékelést egyenes helyzetű munkafelületen elvégezni. Ehhez a vizsgálati folyamat után le kell húzni az injektorokról a dugós csatlakozókat és le kell zárni védőkupakkal. A dugós csatlakozókat az arra rendszeresített tartókba kell behelyezni és a mérőkészüléket egyenes felületen kell felállítani. Az injektorokon található visszavezető vezetékek csatlakozásait le kell fedni, hogy ne kerüljön beléjük szennyeződés. 6. Az injektorból visszavezetett mennyiség ellenőrzése 6.1. A motor nem indul (az önindító működik) Az önindítót másodpercig működtetni kell. Az egyes visszavezetett mennyiségek értékelését el kell végezni.

5 Az egyes injektorok visszavezetett mennyiségeinek a legnagyobb visszavezetett mennyiséget mutató injektorhoz képest engedélyezett maximális eltérése a 3-as tényező Példa: 1 3-as osztásvonal kis átmérővel 4,0 ml 2 1-es osztásvonal kis átmérővel 2,4 ml 3 1-es osztásvonal kis átmérővel 2,4 ml 4 Tömlő középen 0,9 ml Kiértékelés (mindig vízszintes helyzetben): Az 1-es injektor túl nagy visszavezetett mennyiséggel rendelkezik, A 2-es, 3-as és 4-es injektorok rendben vannak. az injektort ki kell cserélni Példa: 1 3-es osztásvonal kis átmérővel 4 ml 2 1-es osztásvonal kis átmérővel 2,4 ml 3 1-es osztásvonal kis átmérővel 2,4 ml 4 2-es osztásvonal kis átmérővel 3,2 ml

6 Kiértékelés (mindig vízszintes helyzetben): Valamennyi injektor rendben van A motor működik A motort el kell indítani. A motort addig kell járatni, amíg a mérőhengerek egyikében a folyadék el nem éri a legfelső jelölést. A motort azonnal le kell állítani. Az egyes visszavezetett mennyiségek értékelését el kell végezni. Az egyes injektorok visszavezetett mennyiségének a legnagyobb visszavezetett mennyiséget mutató injektorhoz képest engedélyezett maximális eltérése a 3-as tényező Példa: 1 5-ös osztásvonal nagy átmérő 53 ml 2 2-es osztásvonal nagy átmérő 29 ml 3 2-es osztásvonal nagy átmérő 29 ml 4 Keret pereme nagy átmérő esetén 13 ml Kiértékelés (mindig vízszintes helyzetben): Az 1-es injektor túl nagy visszavezetett mennyiséggel rendelkezik, az injektort ki kell cserélni.

7 A 2-es, 3-as és 4-es injektorok rendben vannak Példa: 1 3-es osztásvonal nagy átmérő 37 ml 2 2-es osztásvonal nagy átmérő 29 ml 3 2-es osztásvonal nagy átmérő 29 ml 4 3-es osztásvonal nagy átmérő 37 ml Kiértékelés (mindig vízszintes helyzetben): Valamennyi injektor rendben van. Robert Bosch GmbH Automotive Aftermarket Produktmarketing Einspritzsysteme Diesel (AA/PDS1)
