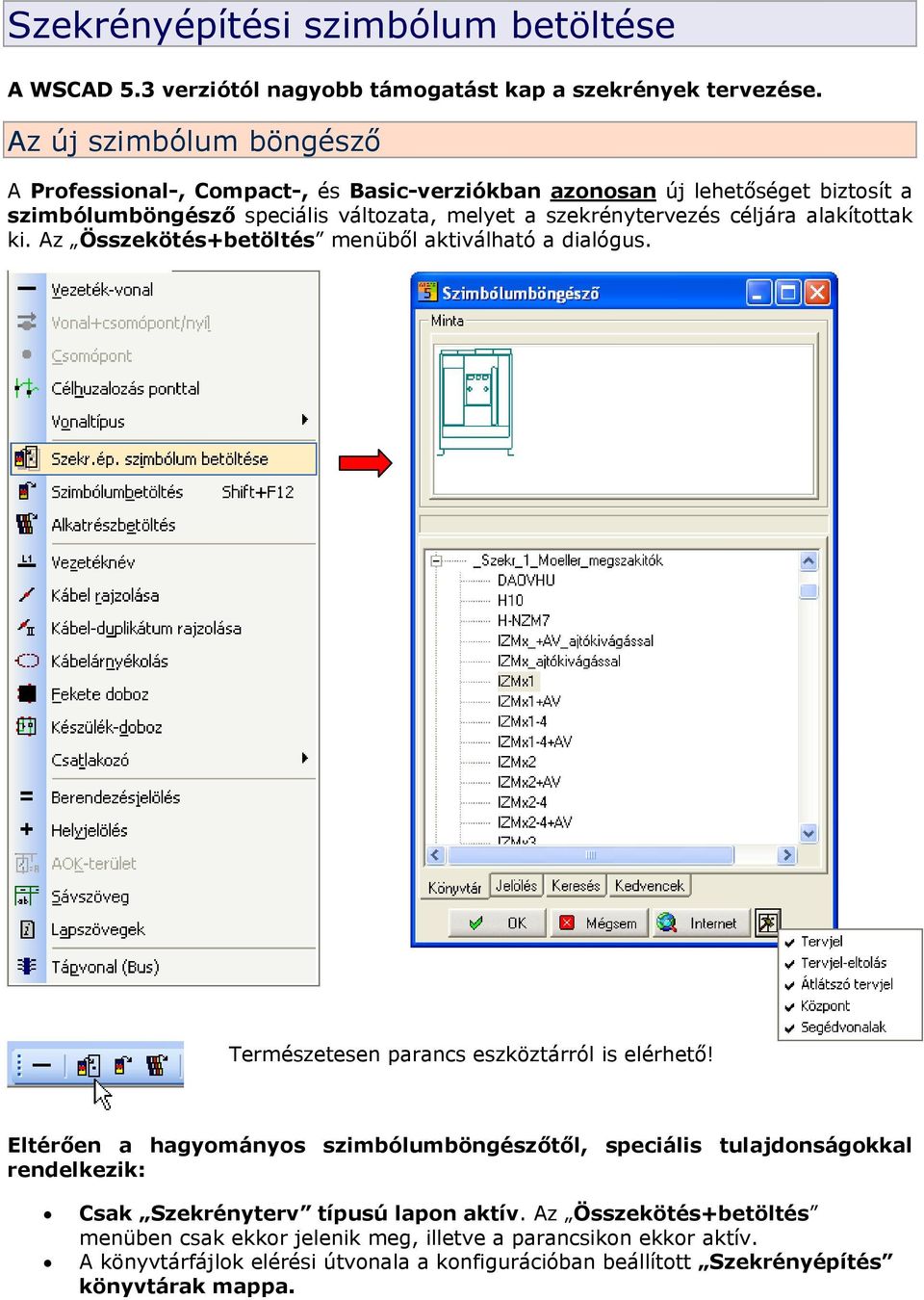

1 Szekrényépítési szimbólum betöltése A WSCAD 5.3 verziótól nagyobb támogatást kap a szekrények tervezése. Az új szimbólum böngésző A Professional-, Compact-, és Basic-verziókban azonosan új lehetőséget biztosít a szimbólumböngésző speciális változata, melyet a szekrénytervezés céljára alakítottak ki. Az Összekötés+betöltés menüből aktiválható a dialógus. Természetesen parancs eszköztárról is elérhető! Eltérően a hagyományos szimbólumböngészőtől, speciális tulajdonságokkal rendelkezik: Csak Szekrényterv típusú lapon aktív. Az Összekötés+betöltés menüben csak ekkor jelenik meg, illetve a parancsikon ekkor aktív. A könyvtárfájlok elérési útvonala a konfigurációban beállított Szekrényépítés könyvtárak mappa.

céljára alakítottak ki. Az Összekötés+betöltés menüből aktiválható a dialógus. Természetesen parancs eszköztárról is elérhető!

2 A dialógus alján található kereső/szűrő fülek is ebben a mappában szűrnek. A Kedvencek szűrőfül alatt a kapcsolási rajzokhoz létrehozott virtuális könyvtárainkat is láthatjuk, de csak a kifejezetten szekrénytervezéshez létrehozott (ebbe a mappába mutató) kedvenceink működnek. Ebben a mappában most megtalálhatók a korábbi rövid nevű szekrényépítési könyvtárak, amelyeket csak a Professional-verzióban működő Kapcsolószekrénymanager használ. Ide kerültek a korábban a normál szimbólum-könyvtárak között található hosszú nevű könyvtárak is. Most ezeket is átkonvertáltuk 1:1 méretarányúra. Ezt a nevükben is jeleztük! Például: Korábban: \Könyvtárak\DIN \_Szekr_10_Moeller_megszakitók.BIB Most: \Könyvtárak\Szekrényépítés\_Szekr_1_Moeller_megszakitók.BIB Tartalmában azonos rövid nevű : \Könyvtárak\Szekrényépítés\MOE_MSZAK.BIB Saját szekrényépítési könyvtárait hasonlóképpen helyezze át és konvertálja 1:1 arányúra A dialógus kiegészült néhány beállítási lehetőséggel, ami korábban csak a Professional-verzióban működő Kapcsolószekrény-manager -ből volt elérhető. Rövid áttekintés: Kattintson a dialógus jobb alsó részén található Kalapács - os nyomógombra! A kívánt funkciók kattintással ki/be kapcsolhatók. A bekapcsolt állapotot egy pipa jelzi. A beállítások értelmezését megtalálja a Súgó -ban a Kapcsolószekrény fejezetben. (F1) Tervjel opció: megjelenjen-e a tervjel Tervjel eltolás opció: a szimbólum elhelyezése után a tervjelet manuálisan pozícionáljuk. Átlátszó tervjel: a tervjel átlátszóan jelenik meg és így nem takar el vonalat vagy szöveget. Központ: Ha aktiválja, beillesztéskor a szimbólumtest központosan van a kurzoron. Segédvonalak: a szekrényterv típusú lapon ki/be kapcsolhatók. Ugye emlékszik? Segédvonalakat létrehozhat és törölhet a <Ctrl+kötőjel> (vízszintes) és <Ctrl+vessző> (függőleges) billentyűkombinációkkal! 2

működnek. Ebben a mappában most megtalálhatók a korábbi rövid nevű szekrényépítési könyvtárak, amelyeket csak a Professional-verzióban működő Kapcsolószekrénymanager használ.

3 Kapcsolószekrény-szimbólumböngészó Ajánlások kapcsolószekrények tervezéséhez A Professional-verzióban működő Kapcsolószekrény-manager jelentősen megkönnyíti a kapcsolószekrények tervezését. A Compact- és Basic-verziókban is készíthetünk (egy kis többletmunkával) egyenértékű realisztikus és méretarányos szekrénytervet. Professional-verzió A Professional-verzióban is kiegészíti a Kapcsolószekrény-manager -t a Kapcsolószekrény-szimbólumböngésző. Egyszerűbb esetekben tökéletesen elég a Szekrényépítés könyvtár eszköztár (ikonsor) használatával egy méretarányos négyzettel ábrázolt szekrény és szerelőlap elhelyezése. A készülékeket méretarányos négyzettel és tervjellel, vagy ha rendelkezésünkre áll, realisztikus és méretarányos homloknézeti képpel egyszerűen és gyorsan elhelyezhetjük a Kapcsolószekrény-manager segítségével. Amennyiben rendelkezésünkre áll a szekrények realisztikus és méretarányos homloknézeti képe is, és azt korrektül az adatbankunkban is definiáltuk, a Kapcsolószekrény-manager Kellékek funkciójával elhelyezhetjük. A belső elrendezés azonos az előző bekezdésben leírtakkal. Ha bonyolultabb a szekrény és részegységeinek bemutatása, akkor kellő előkészítés után a szekrényt összeállíthatjuk több elemből a Kapcsolószekrény-szimbólumböngésző segítségével, majd a Kapcsolószekrény-manager segítségével elrendezzük benne a készülékeket. Basic- és Compact-verzió Itt nem áll rendelkezésünkre a Kapcsolószekrény-manager. A szekrényt és a kapcsolási rajzban elhelyezett készülékeket is a Kapcsolószekrény-szimbólumböngésző -vel egyenként megkeresve helyezzük el a szekrényben. A végeredmény azonos. Általános Ugye emlékszik? Ha szekrénytervet akar készíteni, Szekrényterv típusú lapot kell létrehoznia. Két lehetőség közül választhat: A projektkezelésben létrehozza. Meglévő lapon átállítja a fájltípust. (Opciók) 3

Professional-verzió A Professional-verzióban is kiegészíti a Kapcsolószekrény-manager -t a Kapcsolószekrény-szimbólumböngésző.

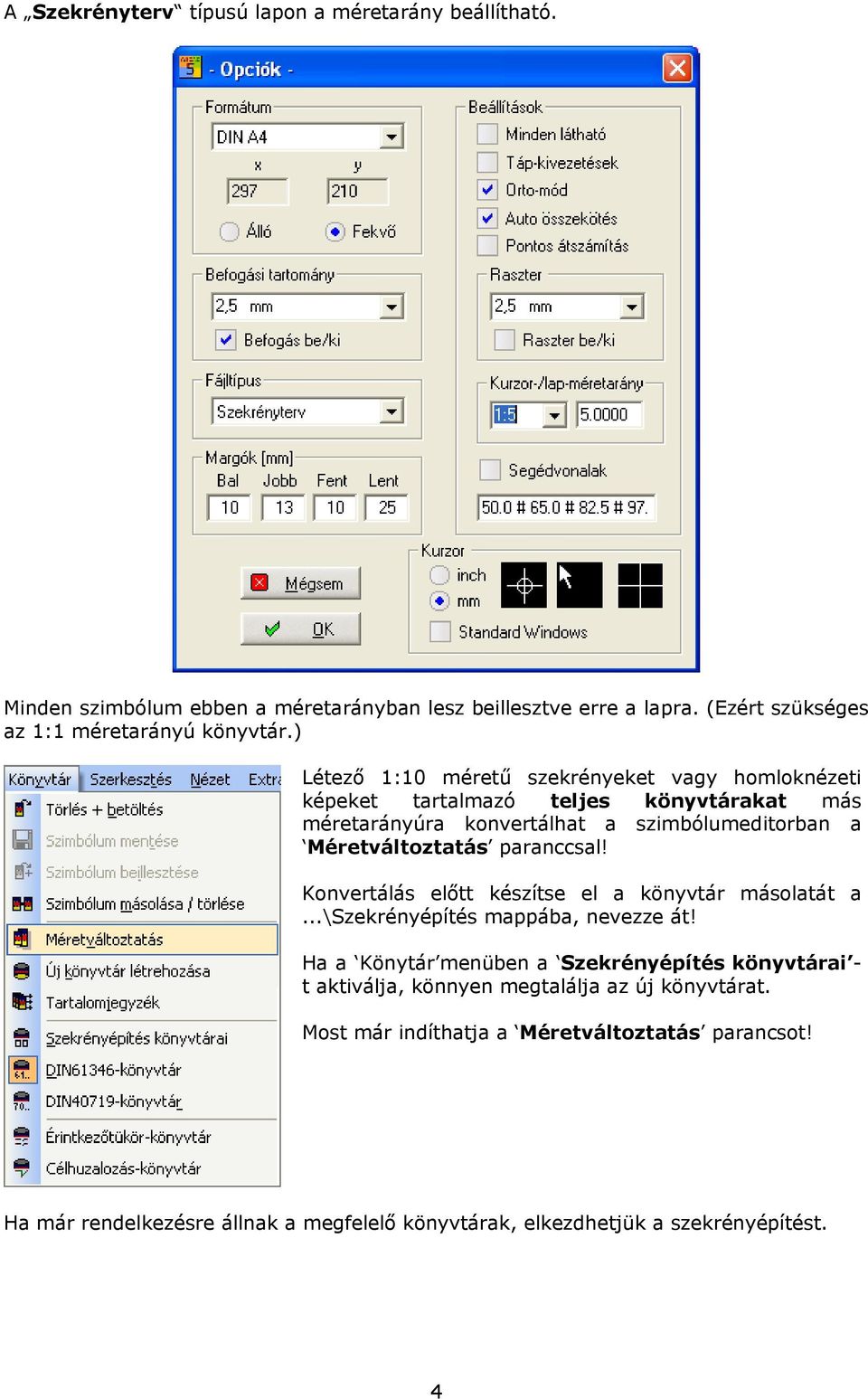

4 A Szekrényterv típusú lapon a méretarány beállítható. Minden szimbólum ebben a méretarányban lesz beillesztve erre a lapra. (Ezért szükséges az 1:1 méretarányú könyvtár.) Létező 1:10 méretű szekrényeket vagy homloknézeti képeket tartalmazó teljes könyvtárakat más méretarányúra konvertálhat a szimbólumeditorban a Méretváltoztatás paranccsal! Konvertálás előtt készítse el a könyvtár másolatát a...\szekrényépítés mappába, nevezze át! Ha a Könytár menüben a Szekrényépítés könyvtárai - t aktiválja, könnyen megtalálja az új könyvtárat. Most már indíthatja a Méretváltoztatás parancsot! Ha már rendelkezésre állnak a megfelelő könyvtárak, elkezdhetjük a szekrényépítést. 4

$paranccsal! Konvertálás előtt készítse el a könyvtár másolatát a...\szekrényépítés mappába, nevezze át!$

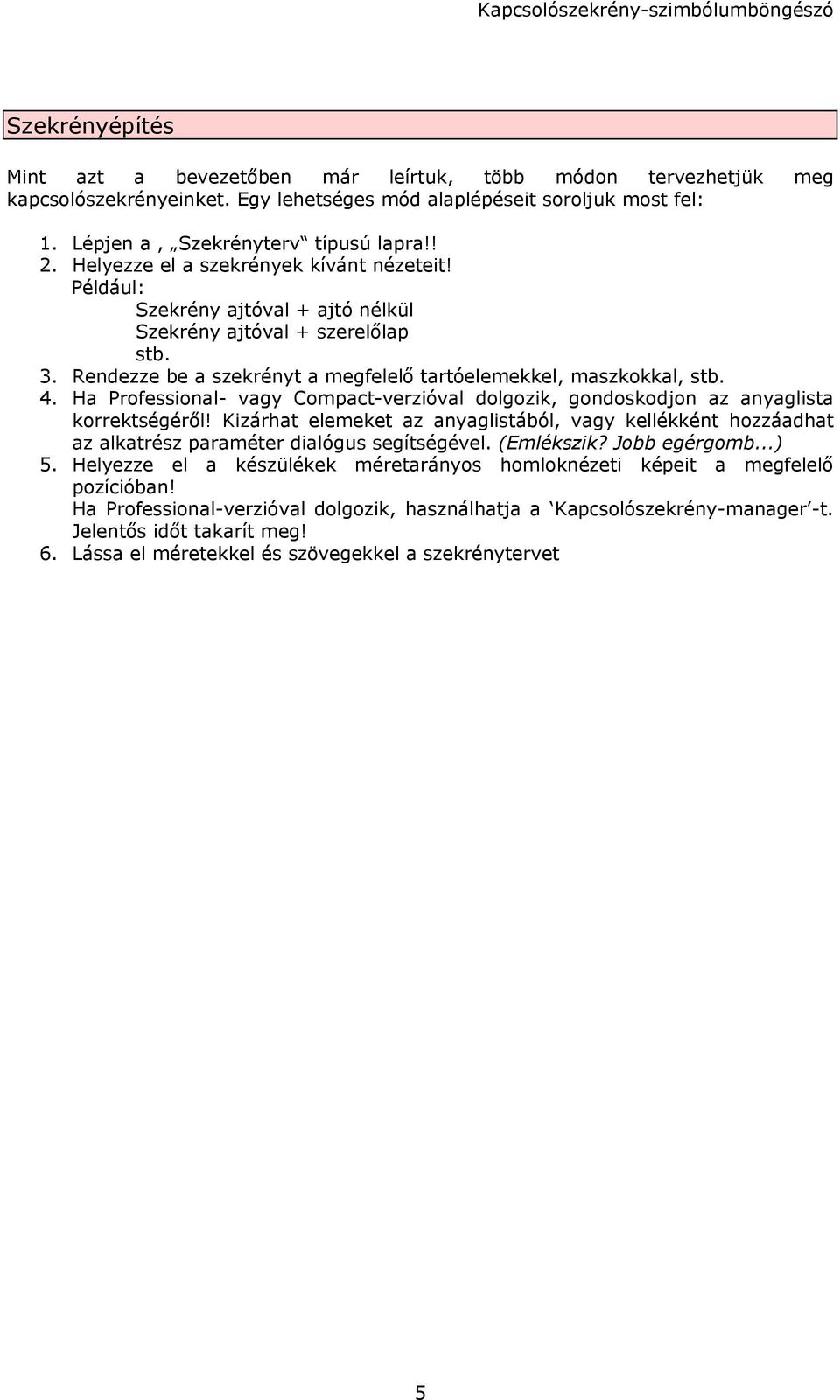

5 Kapcsolószekrény-szimbólumböngészó Szekrényépítés Mint azt a bevezetőben már leírtuk, több módon tervezhetjük meg kapcsolószekrényeinket. Egy lehetséges mód alaplépéseit soroljuk most fel: 1. Lépjen a, Szekrényterv típusú lapra!! 2. Helyezze el a szekrények kívánt nézeteit! Például: Szekrény ajtóval + ajtó nélkül Szekrény ajtóval + szerelőlap stb. 3. Rendezze be a szekrényt a megfelelő tartóelemekkel, maszkokkal, stb. 4. Ha Professional- vagy Compact-verzióval dolgozik, gondoskodjon az anyaglista korrektségéről! Kizárhat elemeket az anyaglistából, vagy kellékként hozzáadhat az alkatrész paraméter dialógus segítségével. (Emlékszik? Jobb egérgomb...) 5. Helyezze el a készülékek méretarányos homloknézeti képeit a megfelelő pozícióban! Ha Professional-verzióval dolgozik, használhatja a Kapcsolószekrény-manager -t. Jelentős időt takarít meg! 6. Lássa el méretekkel és szövegekkel a szekrénytervet 5

Rendezze be a szekrényt a megfelelő tartóelemekkel, maszkokkal, stb. 4. Ha Professional- vagy Compact-verzióval dolgozik, gondoskodjon az anyaglista korrektségéről!
