Füstgázelemzés briliáns egyszerűséggel: testo 350. az első füstgázelemző, ami előre gondolkodik!

Átírás

1 Füstgázelemzés briliáns egyszerűséggel: testo 350 az első füstgázelemző, ami előre gondolkodik!

2 Az új testo 350 füstgázelemző műszer számos előnyt biztosít győződjön meg róla! Innovatív: mérési feladatokhoz elmenthető műszerbeállítások Elegáns és átlátható: nagyméretű színes, grafikus kijelző Robusztus: zárt műszerház védi a füstgázelemzőt az ütések és szennyeződések ellen Költség és időmegtakarítás: az új szervizkoncepció gyors hozzáférést biztosít az alkatrészekhez ➌ Analizátor Robusztus, stabil műszerház, beépített gumi élek védik a mérőcellákat, szivattyút, és az elektronikát ➊ Kezelőegység Vezérli az analizátort, és kijelzi a mért értékeket A státuszkijelző jól láthatóan megmutatja az aktuális üzemi állapotot ➋ Színes grafikus kijelző Innovatív, könnyen kezelhető menüvezetéssel Ipari szabványnak megfelelő új, robusztus mechanikus csatlakozók A szűrő könnyen hozzáférhető, egy mozdulattal cserélhető Testo AG/folyamat Földgáz Füstgáz Égő Turbina Motor λ > 1 Motor λ 1 Vevő. ált. definiált 2

3 Az új testo 350 füstgáz analizátor Első látásra áttekinthető... Li-Ionos akkumulátor, a tápfeszültség hosszú idejű biztosítására ➍ Szerviznyílás ➑ Külső hűtőkör kimenete ➎ Mérőcella kamra Füstgáz mintavevő szivattyú ➑ Külső hűtőkör bemenete ➏ Mérőcellák ➐ Kondenzátum tartály Friss levegő szelep, öblítési és hígítási funkciókhoz A szivattyú a keletkező kondenzátumot a kondenzátum tartályba jutattja Plug & Play: mérőcellák cseréje egyszerűen a felhasználó által elvégezhető! Kondenzátum tartály: gyorsan és egyszerűen üríthető 3

4 testo 350 füstgázelemzés a legmagasabb szinten: ➍ Könnyen hozzáférhető szerviznyílások A műszer hátulján található szerviznyílás lehetővé teszi az egyszerű hozzáférést minden olyan releváns szerviz- és pótalkatrészhez, mint pl. a szivattyú. szűrő, melyek a helyszínen gyorsan tisztíthatóak illetve cserélhetőek. Előnyök: A füstgázelemző állásidejének csökkentése a szervizidő csökkentésével. Költségmegtakarítás a felhasználó által elvégezhető műszer karbantartásnak, illetve a pótalkatrészek cseréjének és tisztításának köszönhetően. Egy helyről elérhető minden releváns alkatrész. ➎ Termikusan elkülönített mérőcellák A mérőcellák termikusan el vannak különítve a műszer más részeitől. Így csökken a termikus behatások következtében fellépő elállítódás. Ezáltal biztosítható a műszer és a mérési eredmények maximális megbízhatósága. ➏ Egyszerűen cserélhető mérőcellák A mérőcellák előre kalibráltak, így nincs szükség tesztgázzal történő jusztírozásra mérőcella csere esetén. Új mérőcella beépítése, illetve az elhasználódott mérőcellák cseréje felhasználó által a mérés helyszínén megoldható. Előnyök: Nincs műszerhibából adódó kényszer leállás. Max. 6 mérőcelláig történő bővítési lehetőség további paraméterek mérésére. A készülék figyelmeztet az NO mérőcella szűrőjének elhasználódására. Így a szűrő azonnal a mérési helyszínen cserélhető, ezáltal elkerülhető a keresztérzékenységből származó mérési hiba. ➐ Automatikusan kondenzátum csapda ellenőrzés Beépített elektróda jelzi, ha a kondenzátum csapdát üríteni kell. Néhány perccel a jelzés után a füstgázszivattyú automatikusan leáll. Ez biztosítja az analizátor, és a mérőcellák védelmét a fellépő kondenzátummal szemben. ➑ Külső hűtőkör A zárt hűtőrendszerben a műszer elektronikája és a mérőcellák el vannak szeparálva a környezeti levegőtől. A műszer belsejének hűtése külső hőcserélőn keresztül történik, így sem az elektronika, sem a mérőcellák nem érintkeznek a szennyezett környezeti levegővel. Előnyök: Az elektronika károsodásának hatékony megakadályozása. A műszer szennyezett, poros környezetben is biztonságosan alkalmazható. További előnyök... Diagnosztikai funkciók beépített és intelligens A testo 350 számos műszerdiagnosztikai funkcióval rendelkezik. A hibajelentések szöveges, könnyen érthető formában jelennek meg. A füstgázelemző aktuális állapota megjeleníthető a kijelzőn. Ez garantálja: Nincs műszerhibából adódó kényszer leállás. A meghibásodott alkatrészekből adódó hibás mérések kiküszöbölése. Előre tervezhető cella csere. Nagyobb megbízhatóság az emisszió mérésnél. Aktuális információk a műszer állapotáról. A nyomásszenzor automatikus nullázása Ezzel a lehetőséggel a térfogat- és tömegáram hosszabb időn át tartó, felügyelet nélküli mérése végezhető, párhuzamosan az emisszió méréssel. A nyomásszenzor rendszeres időközönként automatikusan nulláz. Így változó környezeti feltételek mellett is elkerülhető a nyomásszenzor elállítódása. Mérőcella nullázás A műszer bekapcsolásakor, vagy amennyiben szükséges a környezeti levegővel manuálisan is nullázhatóak a mérőcellák. Ez a folyamat a testo 350 mérőműszerrel 30 másodperc alatt befejeződik. Így a műszer rendkívül rövid idő alatt üzemkésszé válik. A szűrő egyszerűen cserélhető A szerviznyílás könnyű hozzáférést biztosít minden alkatrészhez Folyamatos kondenzátum ürítés folyamatos mérésnél A kezelőegység csatlakozói 4

5 Füstgázelemzés brilliánsan egyszerűen testo 350, az egyetlen füstgázelemző, ami előre gondolkodik A testo 350 hordozható ipari füstgázelemző műszer ideális a professzionális füstgázelemzéshez, a tüzelőberendezések beállításához és az alábbi tipikus mérési feladatokhoz: Füstgázelemzés üzembe helyezés, beállítás, optimalizálás és üzem közbeni mérés során ipari égőkön, ipari motorokon, gázmotorokon és füstgáz tisztító berendezéseken. Jogszabályban meghatározott emissziós határértékek ellenőrzése illetve felügyelete. Emisszió mérő műszerek ellenőrző vizsgálata. A különböző tüzelőberendezések, kazánházak, illetve ipari égők felügyelete és ellenőrzése. ➊ Kezelőegység kicsi és könnyen kezelhető A kezelőegység a testo 350 műszer vezérlő és kijelző egysége, amely könnyedén levehető és sztenderd Li-ionos akkumulátorral rendelkezik. Minden fajta beállítást a kurzor gomb segítségével végezhet. A mért értékek színes, grafikus formában is megtekinthetőek. A belső memória segítségével a mért értékeket az analizátorról a kezelőegységre továbbíthatjuk. Amennyiben a mérés megköveteli, egyidejűleg több analizátor is működtethető, ellenőrizhető egy kezelőegységgel. A testo 350 kezelőegység előnyei: Az analizátor működtetése és az adatok továbbítása egymástól nagy távolságra eső mintavételezési hely és beállítási pont között is megoldható. Pl. ipari égők esetén. A mért értékek az analizátorról a kezelő egységre továbbíthatóak, így a műszer a további mérésekhez a mérési helyen maradhat, a kezelő egység pedig elvihető a mért adatok kiértékeléséhez. Méréskor, vagy szállítás során, a kijelző hosszú távú védelmének érdekében a kezelőegység kijelzővel befelé fordítva is rögzíthető az analizátorhoz. ➋ Nagyméretű, színes és grafikus kijelző, alkalmazás-specifikus menüvezetés A következő mérési alkalmazásokra: Égők Gázmotorok Ipari motorok (Választás λ > 1 vagy λ 1 szabályozott ipari motorok) Szabadon választható A tüzelőanyag fajtája, a mért és számított füstgáz paraméterek kijelzési sorrendje, valamint a magas gázkoncentráció méréséhez szükséges méréstartomány bővítés, (hígítás frisslevegő szelepen keresztül) előre beállíthatóak és elmenthetők a kezelő egységen keresztül. Így a tipikus mérési feladatok esetében nincs szükség külön beállítások elvégzésére. Az alkalmazás-specifikus menüvezetés előnyei: A kijelzőn megjelenő utasítások végigvezetnek a mérésen. A felhasználónak nem szükséges műszer specifikus ismeretekkel rendelkeznie. Megkönnyíti a mérés előtti beállítási folyamatokat. ➌ Analizátor ipari alkalmazásra, robusztus és megbízható Az analizátorban találhatóak a mérőcellák, gáz- és frisslevegő szivattyúk, a Peltier gázelőkészítő (opcionális), gázutak, szűrők, kiértékelő és tároló elektronika, valamint a hálózati adapter és a Li-ionos akkumulátor. A robusztus, ütésvédett műszerháznak (speciálisan kialakított gumírozott élek, X-formában) köszönhetően az analizátor nehéz ipari körülmények között is alkalmazható. Az ellenálló felépítésnek és a robusztus kivitelnek köszönhetően a mechanikus behatásokból adódó meghibásodások csaknem teljes mértékben elkerülhetőek. A műszer belsejét zárt kamrák óvják a környezeti szennyeződésektől. A műszer a kezelőegységen, vagy a hozzá csatlakoztatott PC-n illetve Laptopon (USB, Bluetooth 2.0 vagy CANCase) keresztül vezérelhető. Az analizátorral a programozás után önálló mérés és adattárolás végezhető. A szondák és adatbusz kábelek csatlakozói bajonettzáras kialakításúak, így megbízhatóan csatlakoztathatók az analizátorhoz. Ezáltal elkerülhető a szonda helytelen csatlakoztatása, és az ebből adódó hibás mérések. Az analizátor előnye: Speciális kamrák a mérőcellák és az elektronika védelmére por és lerakódások ellen. Egyszerűen rögzíthető kezelőegység Befelé fordított kezelőegység a biztonságos szállítás érdekében Robusztus füstgázelemző műszer, ipari alkalmazásra, még a legkeményebb körülmények között is 5

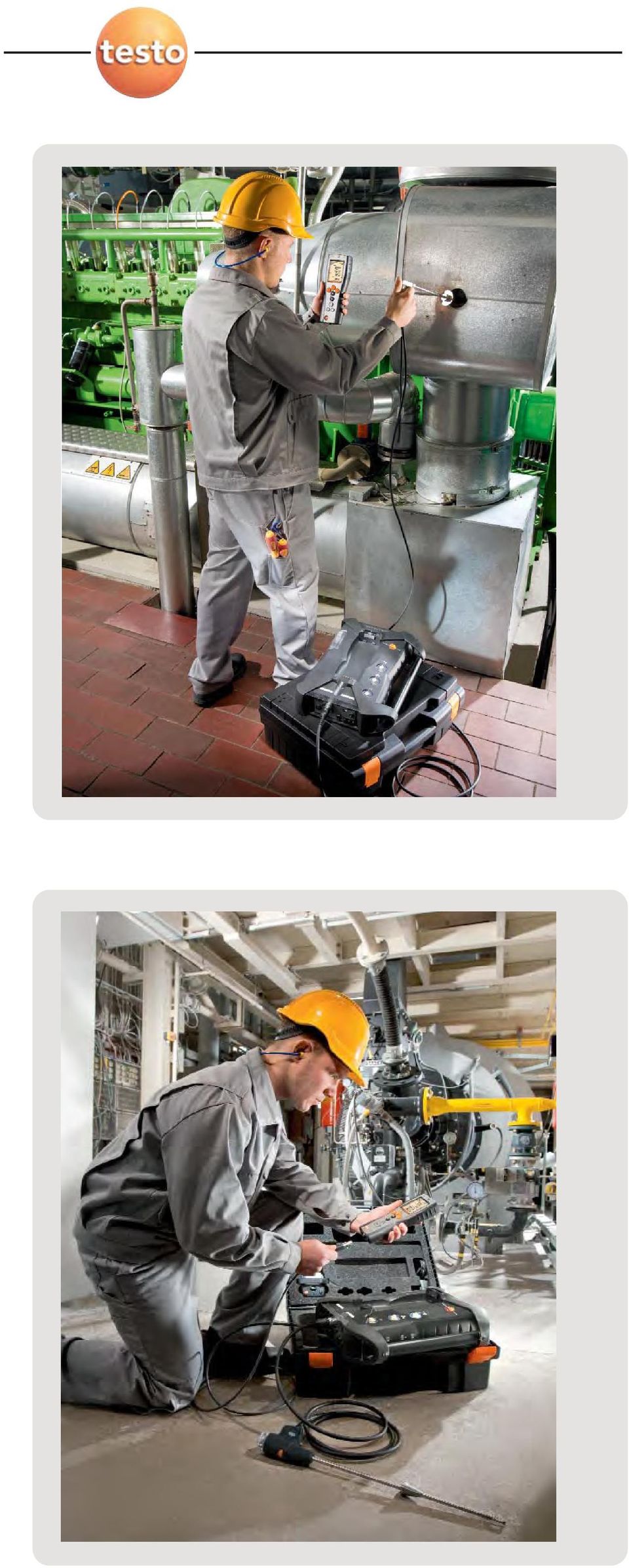

6

7 Javasolt összeállítás ipari motorok emisszió méréséhez testo 350 kezelőegység testo 350 analizátor Opció CO (H 2 -kompenzált) mérőcella, ppm Opció NO mérőcella, ppm, felbontás 1 ppm Opció NO 2 mérőcella, ppm, felbontás 0,1 ppm Opció CxHy mérőcella (Pellistor) Opció Peltier gázelőkészítő, tömlő pumpával Opció friss levegő szelep a hosszú távú mérésekért méréstartomány bővítés 5x hígítási faktorral, minden mérőcellához Opció márástartomány bővítés, választható higítási faktorok: 0, 2, 5, 10, 20, 40 Füstgázszonda ipari motorokhoz, L= 335 mm, rögzítő kónusszal, szerelő perem, speciális tömlő NO 2 -/SO 2 mérésekhez, Tmax 1000 C, L= 2,2 m BLUETOOTH szett: nyomtató, vezeték nélküli Bluetooth adapterrel, 1 tekercs hőpapír, akkumulátor, hálózati adapter easyemission szoftver Hálózati adapter V AC / 6.3 V DC Műszerbörönd a műszer, szondák és tartozékok számára, méretek 570x470x210 mm Javasolt összeállítás ipari égők emisszió méréséhez testo 350 kezelőegység testo 350 analizátor Opció CO (H 2 -kompenzált) mérőcella, ppm, felbontás 1 ppm Opció NO mérőcella, ppm, felbontás 1 ppm Opció NO 2 mérőcella, ppm, felbontás 0,1 ppm Opció SO 2 mérőcella, ppm, felbontás 1 ppm Opció Peltier gázelőkészítő, tömlő pumpával Opció márástartomány bővítés, választható higítási faktorok: 0, 2, 5, 10, 20, 40 Moduláris füstgáz szonda, speciális tömlővel NO 2 -/SO 2 mérésekhez, rögzítő kónusszal, hőelem NiCr-Ni (TI), L= 335 mm, Tmax.1000 C, L= 2,2 m Hálózati adapter V AC / 6.3 V DC Műszerbörönd a műszer, szondák és tartozékok számára, méretek 570x470x210 mm

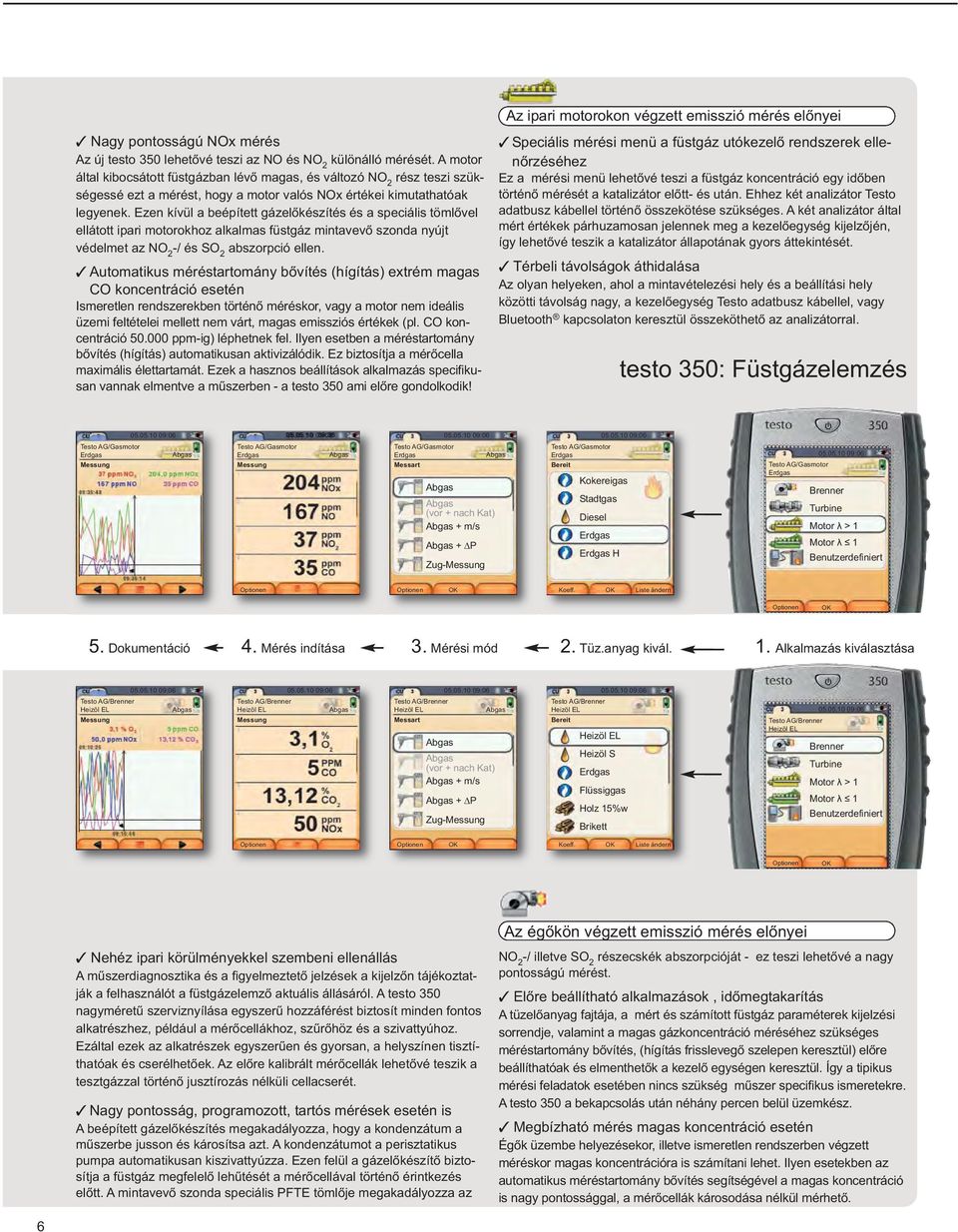

8 Az ipari motorokon végzett emisszió mérés előnyei Nagy pontosságú NOx mérés Az új testo 350 lehetővé teszi az NO és NO 2 különálló mérését. A motor által kibocsátott füstgázban lévő magas, és változó NO 2 rész teszi szükségessé ezt a mérést, hogy a motor valós NOx értékei kimutathatóak legyenek. Ezen kívül a beépített gázelőkészítés és a speciális tömlővel ellátott ipari motorokhoz alkalmas füstgáz mintavevő szonda nyújt védelmet az NO 2 -/ és SO 2 abszorpció ellen. Automatikus méréstartomány bővítés (hígítás) extrém magas CO koncentráció esetén Ismeretlen rendszerekben történő méréskor, vagy a motor nem ideális üzemi feltételei mellett nem várt, magas emissziós értékek (pl. CO koncentráció ppm-ig) léphetnek fel. Ilyen esetben a méréstartomány bővítés (hígítás) automatikusan aktivizálódik. Ez biztosítja a mérőcella maximális élettartamát. Ezek a hasznos beállítások alkalmazás specifikusan vannak elmentve a műszerben - a testo 350 ami előre gondolkodik! Speciális mérési menü a füstgáz utókezelő rendszerek ellenőrzéséhez Ez a mérési menü lehetővé teszi a füstgáz koncentráció egy időben történő mérését a katalizátor előtt- és után. Ehhez két analizátor Testo adatbusz kábellel történő összekötése szükséges. A két analizátor által mért értékek párhuzamosan jelennek meg a kezelőegység kijelzőjén, így lehetővé teszik a katalizátor állapotának gyors áttekintését. Térbeli távolságok áthidalása Az olyan helyeken, ahol a mintavételezési hely és a beállítási hely közötti távolság nagy, a kezelőegység Testo adatbusz kábellel, vagy Bluetooth kapcsolaton keresztül összeköthető az analizátorral. testo 350: Füstgázelemzés Testo AG/Gasmotor Messung Testo AG/Gasmotor Messung Testo AG/Gasmotor Messart (vor + nach Kat) + m/s + P Zug-Messung Testo AG/Gasmotor Bereit Kokereigas Stadtgas Diesel H Testo AG/Gasmotor Brenner Turbine Motor λ > 1 Motor λ 1 Benutzerdefiniert Koeff. Liste ändern 5. Dokumentáció 4. Mérés indítása 3. Mérési mód 2. Tüz.anyag kivál. 1. Alkalmazás kiválasztása Testo AG/Brenner Heizöl EL Messung Testo AG/Brenner Heizöl EL Messung Testo AG/Brenner Heizöl EL Messart (vor + nach Kat) + m/s + P Zug-Messung Testo AG/Brenner Heizöl EL Bereit Heizöl EL Heizöl S Flüssiggas Holz 15%w Brikett Testo AG/Brenner Heizöl EL Brenner Turbine Motor λ > 1 Motor λ 1 Benutzerdefiniert Koeff. Liste ändern Az égőkön végzett emisszió mérés előnyei Nehéz ipari körülményekkel szembeni ellenállás A műszerdiagnosztika és a figyelmeztető jelzések a kijelzőn tájékoztatják a felhasználót a füstgázelemző aktuális állásáról. A testo 350 nagyméretű szerviznyílása egyszerű hozzáférést biztosít minden fontos alkatrészhez, például a mérőcellákhoz, szűrőhöz és a szivattyúhoz. Ezáltal ezek az alkatrészek egyszerűen és gyorsan, a helyszínen tisztíthatóak és cserélhetőek. Az előre kalibrált mérőcellák lehetővé teszik a tesztgázzal történő jusztírozás nélküli cellacserét. Nagy pontosság, programozott, tartós mérések esetén is A beépített gázelőkészítés megakadályozza, hogy a kondenzátum a műszerbe jusson és károsítsa azt. A kondenzátumot a perisztatikus pumpa automatikusan kiszivattyúzza. Ezen felül a gázelőkészítő biztosítja a füstgáz megfelelő lehűtését a mérőcellával történő érintkezés előtt. A mintavevő szonda speciális PFTE tömlője megakadályozza az NO 2 -/ illetve SO 2 részecskék abszorpcióját - ez teszi lehetővé a nagy pontosságú mérést. Előre beállítható alkalmazások, időmegtakarítás A tüzelőanyag fajtája, a mért és számított füstgáz paraméterek kijelzési sorrendje, valamint a magas gázkoncentráció méréséhez szükséges méréstartomány bővítés, (hígítás frisslevegő szelepen keresztül) előre beállíthatóak és elmenthetők a kezelő egységen keresztül. Így a tipikus mérési feladatok esetében nincs szükség műszer specifikus ismeretekre. A testo 350 a bekapcsolás után néhány percen belül üzemkész. Megbízható mérés magas koncentráció esetén Égők üzembe helyezésekor, illetve ismeretlen rendszerben végzett méréskor magas koncentrációra is számítani lehet. Ilyen esetekben az automatikus méréstartomány bővítés segítségével a magas koncentráció is nagy pontossággal, a mérőcellák károsodása nélkül mérhető. 6

9 Gázmotorokon végzett emisszió mérés előnyei A felhasználó által egyszerűen elvégezhető tesztgázzal történő jusztírozás A testo 350 igény esetén tesztgázzal beállítható, hogy a mérési pontosság a legmagasabb követelményeket is kielégítse. Nehéz ipari körülmények között is alkalmazható A speciális kamrák és a zárt hűtőkör elválasztják a műszer elektronikáját és a mérőcellákat a külső levegőtől. Ennek köszönhetően a mérőcellák kamrája a műszer más részeitől termikusan el van választva így csökken a termikus behatások következtében fellépő pontatlanság. csak 5 lépés Nagy pontosságú NOx mérés, alacsony koncentrációban Gázmotorokon végzett ellenőrzések- és beállítások során az alacsony NO koncentráció miatt nagy pontosság szükséges az NOx precíz kiszámításhoz. Az NO 2 mérőcella és a speciális, 0,1 ppm felbontású NOalacsony mérőcellának köszönhetően a testo 350 megfelel ezen követelménynek. Ezen kívül a beépített gázelőkészítés és a speciális, ipari motorokhoz alkalmas tömlővel rendelkező füstgázszonda védelmet nyújt az NO 2 abszorpciója ellen. Méréstartomány bővítés és a COalacsony mérőcella kombinációja Köszönhetően a választható hígítási fokozatoknak a Co alacsony mérőcellával (méréstartomány ppm) történő mérés maximum ppm koncentrációig terjeszthető ki. Testo AG/Gasturbine Brenner Turbine Motor λ > 1 Motor λ 1 Benutzerdefiniert Testo AG/Gasturbine Bereit Heizöl EL Stadtgas Kokereigas Testo AG/Gasturbine Messart (vor + nach Kat) + m/s + P Zug-Messung Testo AG/Gasturbine Messung Testo AG/Gasturbine Messung Koeff. Liste ändern 1. Alkalmazás kiválasztása 2. Tüz.anyag kivál. 3. Mérési mód 4. Mérés indítása 5. Dokumentáció Testo AG/Prozess Brenner Turbine Motor λ > 1 Motor λ 1 Benutzerdefiniert Testo AG/Prozess Bereit Heizöl EL Heizöl S Flüssiggas Braunkohle Steinkohle Testo AG/Prozess Messart (vor + nach Kat) + m/s + P Zug-Messung Testo AG/Prozess Messung Testo AG/Prozess Messung Koeff. Liste ändern Hőfolyamatokban végzett emisszió mérés előnyei Kitűnően alkalmas hosszú távú mérésekre A mérési folyamatok/fűtési ciklusok több napon át felügyelhetőek és elemezhetőek. A testo 350 önállóan mér és az adatokat pedig a belső memóriájába menti. Az eredmények közvetlenül számítógépen keresztül is kiértékelhető az easyemission szoftver segítségével. Egyidejű füstgázelemzés különböző mérési helyszíneken Nagyobb berendezések égési értékeinek egyidejű vizsgálatához, illeve az égőzónák létrehozásához egy mérőrendszerben akár 16 analizátor is összeköthető (a Testo adatbusz kábel segítségével). Ezek ellenőrzése és működtetése a kezelőegységen vagy PC/laptop-on keresztül működik. Ideális magas koncentrációk mérésére Extrém koncentráció esetén a méréstartomány bővítés automatikusan aktiválódik. Így a mérőcella terhelése nem lesz nagyobb, mint alacsony koncentráció esetén. Ezáltal biztosítható a mérőcella maximális élettartama - további mérőcellák költsége nélkül. Ipari szabványoknak megfelelő funkciók a nagyobb biztonságért A zárt hűtőkör elválasztja a műszer elektronikáját illetve a mérőcellákat a környezeti levegőtől. Ennek köszönhetően a testo 350 poros, szennyezett környezetben is gond nélkül alkalmazható. Az ütésálló műszerház megvédi a műszert a szállítás közbeni sérülésektől. 7

10 Javasolt összeállítás ipari gáz motorok emisszió méréséhez testo 350 kezelőegység testo 350 analizátor Opció COalacsony (H 2 kompenzált) mérőcella, ppm, felbontás 0,1 ppm Opció NOalacsony mérőcella, ppm, felbontás 0,1 ppm Opció NO 2 mérőcella, ppm, felbontás 0,1 ppm Opció Peltier gázelőkészítő, tömlő pumpával méréstartomány bővítés 5x hígítási faktorral, minden mérőcellához Opció márástartomány bővítés, választható hígítási faktorok: 0, 2, 5, 10, 20, 40 Füstgázszonda ipari motorokhoz, L= 335 mm, rögzítő kónusszal, hővédő tárcsa, speciális tömlő NO 2 -/SO 2 mérésekhez, Tmax érzékelő szár 1000 C, L= 2,2 m Hálózati adapter V AC / 6.3 V DC Műszerbörönd a műszer, szondák és tartozékok számára, méretek 570x470x210 mm Javasolt összeállítás hőfolyamatok emisszió méréséhez testo 350 kezelőegység testo 350 analizátor Opció CO (H 2 kompenzált) mérőcella, ppm, felbontás 1 ppm Opció CO 2 (NDIR) mérőcella, Vol %, felbontás 0,01 Vol %, infra mérési elv, abszolút nyomás mérés, kondenzátor tartály töltöttségi szint kijelzéssel és CO2 abszorbációs szűrő, szűrő csomaggal Opció NO mérőcella, ppm, felbontás 1 ppm Opció NO 2 mérőcella, ppm, felbontás 0,1 ppm Opció Peltier gázelőkészítő, tömlő pumpával Moduláris füstgáz szonda, speciális tömlővel NO 2 -/SO 2 mérésekhez, rögzítő kónusszal, hőelem NiCr-Ni (TI), L= 335 mm, Tmax. érzékelő szár 1000 C, L= 2,2 m easyemission szoftver Hálózati adapter V AC / 6.3 V DC Műszerbörönd a műszer, szondák és tartozékok számára, méretek 570x470x210 mm (HxSzxM)

11

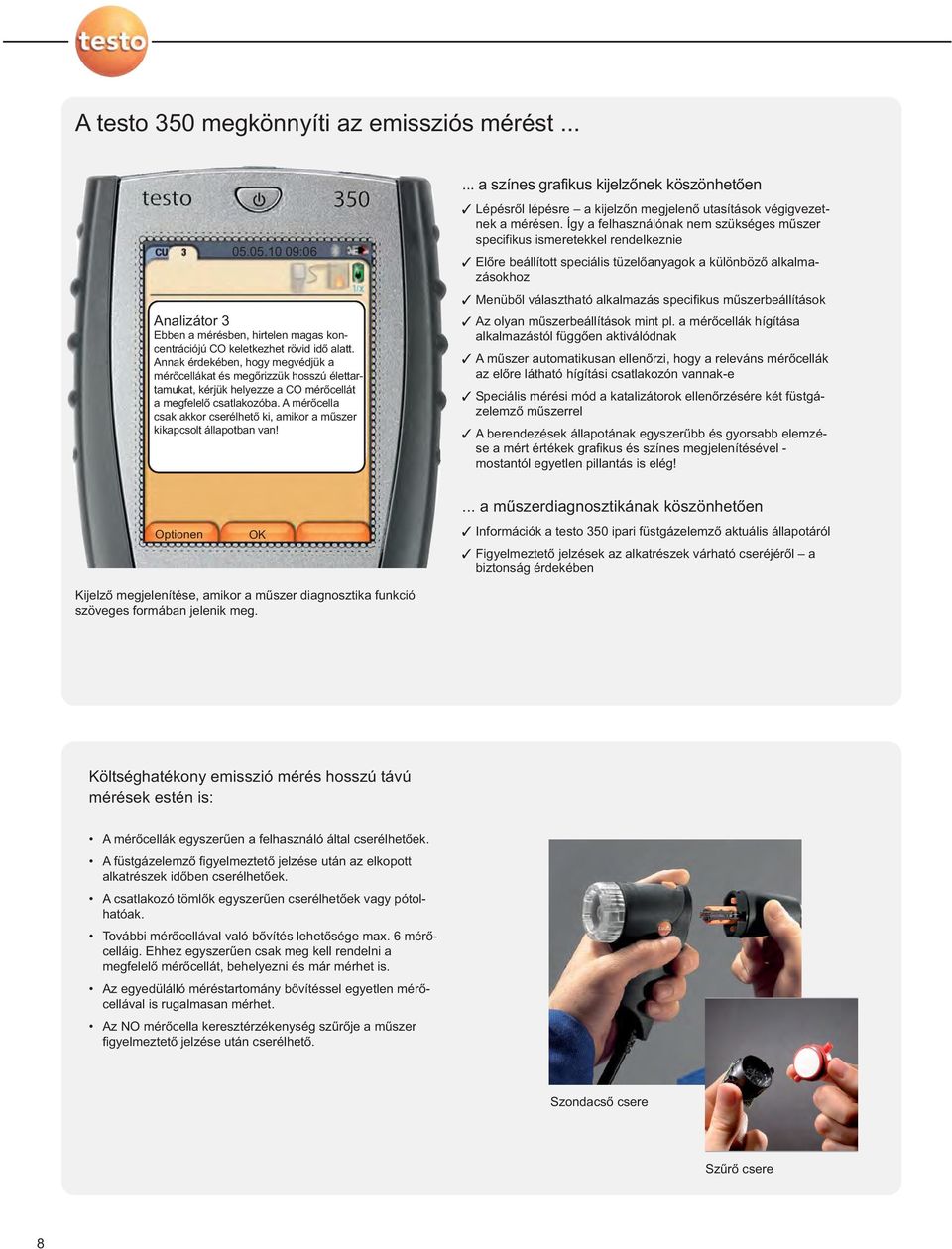

12 A testo 350 megkönnyíti az emissziós mérést... Analizátor 3 Ebben a mérésben, hirtelen magas koncentrációjú CO keletkezhet rövid idő alatt. Annak érdekében, hogy megvédjük a mérőcellákat és megőrizzük hosszú élettartamukat, kérjük helyezze a CO mérőcellát a megfelelő csatlakozóba. A mérőcella csak akkor cserélhető ki, amikor a műszer kikapcsolt állapotban van!... a színes grafikus kijelzőnek köszönhetően Lépésről lépésre a kijelzőn megjelenő utasítások végigvezetnek a mérésen. Így a felhasználónak nem szükséges műszer specifikus ismeretekkel rendelkeznie Előre beállított speciális tüzelőanyagok a különböző alkalmazásokhoz Menüből választható alkalmazás specifikus műszerbeállítások Az olyan műszerbeállítások mint pl. a mérőcellák hígítása alkalmazástól függően aktiválódnak A műszer automatikusan ellenőrzi, hogy a releváns mérőcellák az előre látható hígítási csatlakozón vannak-e Speciális mérési mód a katalizátorok ellenőrzésére két füstgázelemző műszerrel A berendezések állapotának egyszerűbb és gyorsabb elemzése a mért értékek grafikus és színes megjelenítésével - mostantól egyetlen pillantás is elég!... a műszerdiagnosztikának köszönhetően Információk a testo 350 ipari füstgázelemző aktuális állapotáról Figyelmeztető jelzések az alkatrészek várható cseréjéről a biztonság érdekében Kijelző megjelenítése, amikor a műszer diagnosztika funkció szöveges formában jelenik meg. Költséghatékony emisszió mérés hosszú távú mérések estén is: A mérőcellák egyszerűen a felhasználó által cserélhetőek. A füstgázelemző figyelmeztető jelzése után az elkopott alkatrészek időben cserélhetőek. A csatlakozó tömlők egyszerűen cserélhetőek vagy pótolhatóak. További mérőcellával való bővítés lehetősége max. 6 mérőcelláig. Ehhez egyszerűen csak meg kell rendelni a megfelelő mérőcellát, behelyezni és már mérhet is. Az egyedülálló méréstartomány bővítéssel egyetlen mérőcellával is rugalmasan mérhet. Az NO mérőcella keresztérzékenység szűrője a műszer figyelmeztető jelzése után cserélhető. Szondacső csere Szűrő csere 8

13 easyemission szoftver kényelmes adatkezelés Az "easyemission" szoftverrel az adatok egyszerűen kiolvashatóak, kényelmesen kiértékelhetőek, archiválhatóak és kezelhetőek. Az easyemission előnyei: A mért értékek megjelenítése táblázatos vagy grafikus formában Felhasználó által definiálható mintavételezési idő (egy mérés / másodperc egy mérésig/óráig) Online mérés BLUETOOTH -on, vagy USB kábelen keresztül Vevő és alkalmazás-specifikus mérési protokollok A mérési program és a mérési információ a PC-ről/Laptopról a műszerre áttölthető Minden műszerkonfiguráció és beállítás egyszerűen elvégezhető az easyemission szoftverrel Közvetlen exportálás Excel és PDF formátumba Egyéni képletek egyszerű bevitele a saját számításokhoz Speciális tüzelőanyagok konfigurálása Adatbusz rendszer vezérlése maximum 16 analizátorig 30 napos teszt verzió A mérőcellák keresztérzékenység jusztírozásának individuális elvégzése A testo 350 adatátviteli csatlakozóinak áttekintése Egyszerűen elvégezhetőek a mérések, a mért értékek kiolvasása, továbbítása és nyomtatása. Az alábbi adatátviteli csatlakozók állnak rendelkezésre az egyszerű kommunikációhoz és adatkezeléshez: Infra kapcsolat Vezeték nélküli adatátvitel* IR Bluetooth 2.0 (100 m távolságig szabad térben) USB Infravörös interfész (kommunikáció a Testo nyomtatóval) Testo adatbusz (bis 800m kábel hossz-ig) akár 16 analizátor egyidejű üzemeltetéséhez. Vezérlés PC-n, Testo adatbusz kábelen, vagy a vezérlőegységen keresztül. Testo adatbusz kábel Testo adatbusz ellenőrző Kapcsolat adatbusz kábellel 9

14 testo 350 Rendelési adatok testo 350 kezelőegység PC-szoftver és adatbusz kábel testo 350 Kezelőegység, mért értékek kijelzése, analizátorhoz csatlakoztatható, akkumulátorral, adattárolóval, USB és Testo adatbusz csatlakozóval Opció testo 350 kezelőegységéhez easyemission szoftver a testo 350 műszerhez, USB csatlakozóval testo 350 kezelőegység tartozék Hálózati adapter V AC / 6.3 V DC easyemission szoftver databusz kontrollerrel az analizátor vezérlésére, adatok kiértékelésére testo 350 Analizátor testo 350 Analizátor box, O 2, mérőcellával, beépített differenciál-nyomás szenzorral, K és S típusú hőmérséklet csatlakozóval, testo adatbusz csatlakozóval, akkuval, beépített környezeti hőmérséklet érzékelővel (NTC), Trigger bemenettel, Adatgyűjtő funkcióval, USB csatlakozóval. A következő mérőcellák építhetők be (max. 5 db): CO, COalacsony, NO, NOalacsony, NO 2, SO 2, CO 2 NDIR, CxHy, H 2 S Testo 350 füstgázanalizátorhoz egy második mérőcella beépítése szükséges. Összesen maximum további 5 mérőcella építhető be. OpcióCO(H 2 -kompenzált)-mérőcella, ppm, Felbontás 1 ppm Opció COalacsony(H 2 -kompenzált)-mérőcella, ppm, Felbontás 0,1 ppm Opció NO-Mérőcella, ppm, Felbontás 1 ppm Opció NOalacsony-Mérőcella, ppm, Felbontás 0,1 ppm OpcióNO 2 -Mérőcella, ppm, Felbontás 0,1 ppm Opció SO 2 -Mérőcella, ppm, Felbontás 1 ppm Opció CO 2 (IR)-Mérőcella, 0 50 Térf %, Felbontás 0,01 Térf%, infra mérőcella, abszolút-nyomás mérés, kondenzátum tartály töltöttségi szint kijelzéssel és CO2 abszorbációs szűrő csomaggal Opció CxHy-Mérőcella, Metán ppm,propán ppm, Bután ppm, Felbontás 10 ppm. Gyárilag metánra kalibrálva Opció H 2 S-Mérőcella, ppm, Felbontás 0,1 ppm Több licences easyemission szoftver a testo 350 műszerhez Adatbusz kábel a kezelőegység és az analizátor csatlakoztatására, 2m Adatbusz kábel a kezelőegység és az analizátor csatlakoztatására, 5m Adatbusz kábel a kezelőegység és az analizátor csatlakoztatására, 20m A csatlakozó kábel 800m-ig hosszabbítható Analóg kimeneti box, 6 csatornával, mA Nyomtatók és tartozékok Testo jegyzőkönyv nyomtató BLUETOOTH jegyzőkönyv nyomtató Tartalék hőpapír nyomtatóhoz (6 tekercs) Kalibrációs Bizonylat Opció, Peltier gáz előkészítő, beépített szivattyúval az automatikus kondenzátum leválasztáshoz Opció friss levegő szelep a hosszú távú mérésekhez, méréstartomány bővítéshez, 5x hígítási faktorral, minden mérőcellához Opció méréstartomány bővítés, választhatóan a következő hígítási faktorokra: 0, 2, 5, 10, 20, 40 Opció DC-feszültségkimenet 11V... 40V ISO-kalibráció füstgázra O2, CO, NO paraméterekre ISO-Kalibrációs bizonylat légsebességre, hődrótos, szárnykerekes érzékelőkre és Pitot csőre, mérési pontok: 1, 2, 5, 10 m/s ISO-Kalibrációs bizonylat légsebességre, hődrótos, szárnykerekes érzékelőkre és Pitot csőre, mérési pontok: 5, 10, 15, m/s Opció, speciális füstgáz szivattyú, hosszú távú mérésekhez, a mérési idő több, mint 2óra, Pertier gáz előkészítővel Opció, nyomás szenzor automatikus nullázása, folyamatos légsebesség méréseknél Ipari füstgáz mintavevő szondák Csatlakozó kábel a testo 350 analizátor box feszültség csatlakozójára Tartalék NO-Mérőcella (1 db.), SO2 keresztérzékenység ellen védett Robusztus műszerbőrönd az analizátor és a kezelőegység, szonda és tartozékok számára Hordszíj szett a testo 350 analizátorhoz Tartalék szűrőbetét a testo 350 analizátorhoz (20 db.) Tömlő szett L=5m, testo 350-hez Fali tartó a testo 350 analizátor boxhoz Áram/Feszültség kábel ( mv, 0 10 V, 0 20 ma)

15 testo 350 Rendelési adatok Sztenderd füstgáz mintavevő szonda Moduláris füstgáz szonda, 2 méretű szonda fejjell, rögzítő kónusszal, NiCr- Ni hőelemmel, 2,2m tömlővel, Tmax 500C Moduláris füstgáz mintavevő szonda, speciális tömlővel (NO 2 -/SO 2 ) méréshez, NiCr-Ni hőelemmel, L= 335 mm, Tmax. 500 C, Tömlő hossz 2,2 m Moduláris füstgáz mintavevő szonda, speciális tömlővel (NO 2 - /SO 2 ) méréshez, NiCr-Ni hőelemmel, L= 335 mm, Tmax C, Tömlő hossz 2,2 m Moduláris füstgáz mintavevő szonda előszűrővel, speciális tömlővel (NO 2 -/SO 2 ) méréshez, NiCr-Ni hőelemmel, L= 335 mm, Tmax C, Tömlő hossz 2,2 m Moduláris füstgáz mintavevő szonda, speciális tömlővel (NO 2 - /SO 2 ) méréshez, NiCr-Ni hőelemmel, L= 700 mm, Tmax. 500 C, Tömlő hossz 2,2 m Moduláris füstgáz mintavevő szonda, speciális tömlővel (NO 2 - /SO 2 ) méréshez, NiCr-Ni hőelemmel, L= 700 mm, Tmax C, Tömlő hossz 2,2 m Moduláris füstgáz mintavevő szonda előszűrővel, speciális tömlővel (NO 2 -/SO 2 ) méréshez, NiCr-Ni hőelemmel, L= 700 mm, Tmax C, Tömlő hossz 2,2 m Tartozékok füstgáz szondához Tömlő hosszabbító L=2,8 m Szonda cső előszűrővel, L=335mm, Tmax 1000 C, Szonda cső előszűrővel, L=700mm, Tmax 1000 C, Tartalék szűrő betét (2db). <attrib Motor szonda Füstgáz mintavevő szonda ipari motorokhoz, speciális tömlővel (NO 2 -/SO 2 ) méréshez, rögzítő kónusszal, L=335mm Tmax C, Tömlő hossz. 2,2 m Füstgáz mintavevő szonda ipari motorokhoz, speciális tömlővel (NO 2 -/SO 2 ) méréshez, rögzítő kónusszal, L=335mm előszűrővel Tmax 1000 C, Tömlő hossz. 2,2 m Best.-Nr Füstgáz mintavevő szonda ipari motorokhoz Füstgáz érzékelő tartozékok ipari motorokhoz K típusú hőelem füstgáz mintavevő szondához, L= 400mm, Tmax C 2,4 m csatlakozó tömlővel K típusú hőelem füstgáz mintavevő szondához, L= 400mm, Tmax C 5,2 m csatlakozó tömlővel Tartalék szonda cső előszűrővel ipari motorokhoz L=335, Tmax 1000 C Hőmérséklet érzékelők Levegő hőmérséklet érzékelő L=60 mm Prandtl-cső Prandtl-cső, nemesacél, L=350 mm, áramlás méréshez Prandtl-cső, nemesacél, L=1000 mm, áramlás méréshez Szilikon csatlakozó tömlő, 5 m, max. 700 hpa (mbar) Ø 8 mm Ø 8 mm Ø 14 mm 350 mm / 1000 mm Ø 7 mm Best.-Nr Best.-Nr Best.-Nr Szonda cső L= 700 mm, Tmax 500 C Szonda cső L= 335 mm, Tmax 1000 C Egyenes Prandtl-cső, L=350 mm, beépített hőmérséklet érzékelővel, 5m tömlővel Szonda cső L= 700 mm, Tmax 1000 C Tartalék előszűrő szonda fejbe Egyenes Prandtl-cső, L=700 mm, beépített hőmérséklet érzékelővel, 5m tömlővel Ipari füstgáz mintavevő szondák - moduláris rendszer Fűtött markolat, feszültségellátás V, 50/60Hz Teljesítményfelvétel: 200 Watt Üzemkész: kb. 20 perc után; Környezeti hőm.: C; Súly: 1,7 kg Adapter, fűtetlen Környezeti hőm.: C; Súly: 0,4 kg Fűtetlen mintavevő cső +600 C-ig, nemesacél , L= 1 m Fűtetlen mintavevő cső C-ig, Inconel 625, L= 1 m Fűtetlen mintavevő cső C, Al-Oxyd, L= 1 m Fűtött mintavevő cső, feszültségellátás 230 V / 50 Hz, nemesacél , Fűtés > 180 C, Max. füstgáz hőm.: +600 C Csatlakozás: G1/ mm Ø 20 mm Ø 20 mm Ø 12 mm Csatlakozás: G1/ mm Ø 12 mm 1000 mm Ø 25 mm Súly: 400 g Súly: 400 g Teljesítményfelvétel: 650 Watt; Csatlakozás: elektr. csatlakozás a fűtött markolathoz, csatlakozóadapter csavarmenettel/csavarmenetes foglalat G1/ Hosszabbító cső +600 C-ig, nemesacél , L=1 m Hosszabbító cső C-ig, Inconel 625, L=1 m Előszűrő poros füstgázokhoz, kerámia, Porterhelés max. 20g/m³, Filterfinomság 20µm, Hőmérséklet max C NiCr-Ni hőelem, C, Inconel 625, L=1,2 m NiCr-Ni hőelem, C, Inconel 625, L=2,2 m NiCr-Ni hőelem, C, Inconel 625, L=3,2 m Speciális mintavevő szonda a precíz NO 2 -/SO 2 -méréshez, L= 4 m Hosszabbító kábel L=5m, szondafej és műszer közé Szerelőperem, nemesacél , minden mintavevő/hosszabbító csőhöz Ø 20 mm Ø 23 mm 130 mm 1000 mm Ø 12 mm 50 mm Ø 4 mm 4 m Ø 160 mm Csatlakozás: csavarmentes foglalat/-csavarmenet G1/4 ; Súly: 0,45 kg Csatlakozás: G1/4'' Menetes csatlakozó; Súly: 0,2 kg Alumínium műszerbőrönd ipari szondákhoz, a markolat, érzékelők, szerelő perem, és tartozékok számára 1270x320x140 Csatlakozás: a mérőműszerhez 4 m csatlakozókábel 8 pólusú csatlakozóval; Súly: 0,15 kg. Tömlő belső anyaga: PFFE-tömlő 2 mm belső átmérővel (csekély abszorpció, öntisztító effektus); Külső anyag: gumi; L= 4,0 m; Súly: 0,45 kg

16 Műszaki adatok - Kezelőegység Kezelőegység testo 350 Üzemi hőmérséklet C Tárolási hőmérséklet C Elem típusa Li-ion Üzemidő Memória 5 ó (rádió kapcsolat nélkül) 2 MB ( mért érték) Súly 440 g Méretek 88 x 38 x 220 mm Garancia 2 év Védettség IP 40 Analógbox (ma kimenet) C C 305 g 200 x 89 x 37 mm 3 év BLUETOOTH rádiófrekvenciás országengedélyek testo 350 füstgázelemzőkre A Testo által használt BLUETOOTH rádiófrekvenciás modul az alábbiakban megnevezett országokban rendelkezik engedéllyel és csakis ezen országokban használható. A BLUETOOTH rádiófrekvenciás adatátvitel más országokban nem használható! Europa beleértve az EU-tagállamokat Belgium, Bulgária, Németország, Dánia, Észtország, Görögország, Finnország, Franciaország, Nagy-Brittánia, Írország, Olaszország, Lettország, Litvánia, Luxemburg, Málta, Hollandia, Ausztria, Lengyelország, Portugália, Románia, Svédország, Szlovákia, Szlovénia, Spanyolország, Cseh Köztársaság, Törökország, Magyarország és Ciprus. Európai országok (EFTA) Izland, Liechtenstein, Norvégia és Svájc Európán kívüli országok Kanada, USA, Japán, Ukrajna, Ausztrália, Kolumbia, El Salvador, Venezuela. Műszaki adatok - Analizátor testo 350 Méréstartomány Pontosság Felbontás Beállási idő Beállási tip. O 2 -mérés Vol. % O 2 ±0.8% a vég ért. ( Vol. % O 2 ) 0.01 Vol. % O 2 ( Vol. % O 2 ) 20 mp t 95 CO-mérés (H 2 - kompenzált)* ppm CO ±5% a mért ért. ( ppm CO) ±10% a mért ért. ( ppm CO) ±10 ppm CO ( ppm CO) 1 ppm CO ( ppm CO) 40 mp t 90 COalacsony-mérés (H 2 -kompenzált)* ppm CO ±5% a mért ért. ( ppm CO) ±2 ppm CO ( ppm CO) 0.1 ppm CO ( ppm CO) 40 mp t 90 NO-mérés ppm NO ±5% a mért ért. ( ppm NO) ±10% a mért ért. ( ppm NO) ±5 ppm NO ( ppm NO) 1 ppm NO ( ppm NO) NOalacsony-mérés ppm NO ±5% a mért ért. ( ppm NO) ±2 ppm NO ( ppm NO) 0.1 ppm NO ( ppm NO) NO 2 -mérés 30 mp 30 mp 40 mp t 90 t 90 t ppm NO 2 ±5% a mért ért. ( ppm NO 2 ) ±5 ppm NO 2 ( ppm NO 2 ) 0.1 ppm NO 2 ( ppm NO 2 ) SO 2 -mérés ppm SO 2 ±5% a mért ért. ( ppm SO 2 ) ±10% a mért ért. ( ppm SO 2 ) ±5 ppm SO 2 ( ppm SO 2 ) 1 ppm SO 2 ( ppm SO 2 ) 30 mp t 90 CO 2 -mérés (IR) Vol. % CO 2 ±0.3 Vol. % CO 2 + 1% a mért ért. ( Vol. % CO 2 ) ±0.5 Vol. % CO % a mért ért. (> Vol. % CO 2 ) 0.01 Vol. % CO 2 ( Vol. % CO 2 ) 0.1 Vol. % CO 2 (>25 Vol. % CO 2 ) 10 mp t 90 H 2 S-mérés ppm H 2 S ±5% a mért ért. ( ppm) ±2 ppm ( ppm) 0.1 ppm ( ppm) 35 mp t 90 * H2-Anzeige nur als Indikator Egyszeres hígítás választható hígítási faktorral (x2, x5, x10, x20, x40) Méréstartomány Pontosság CO-mérés (H 2 -kompenzált) A választott faktortól függ ±2 % a mért ért. COalacsony-mérés (H 2 -kompenzált) A választott faktortól függ ±2 % a mért ért. NO-mérés A választott faktortól függ ±2 % a mért ért. NOalacsony-mérés A választott faktortól függ ±2 % a mért ért. SO 2 -mérés A választott faktortól függ ±2 % a mért ért. CxHy-mérés Metán: ppm Propán: ppm Bután: ppm ±2 % a mért ért. Felbontás 1 ppm 0.1 ppm 1 ppm 0.1 ppm 1 ppm 10 ppm Hígítás minden mérőcella esetén (5-ös faktornál) Méréstartomány Pontosság CO-mérés (H 2 -kompenzált) ppm ±5 % a mért ért. Nyomás m.tart mbar a szonda csúcsán COalacsony-mérés (H 2 -kompenzált) ppm ±5 % a mért ért. Nyomás m.tart mbar a szonda csúcsán NO-mérés ppm ±5 % a mért ért. Nyomás m.tart mbar a szonda csúcsán NOalacsony-mérés ppm ±5 % a mért ért. Nyomás m.tart mbar a szonda csúcsán SO 2 -mérés ppm ±5 % a mért ért. Nyomás m.tart mbar a szonda csúcsán NO 2 -mérés ppm ±5 % a mért ért. Nyomás m.tart mbar a szonda csúcsán H 2 S-mérés ppm ±5 % a mért ért. Nyomás m.tart mbar a szonda csúcsán Felbontás 1 ppm 0.1 ppm 1 ppm 0.1 ppm 1 ppm 0.1 ppm 0.1 ppm 12

17 Műszaki adatok - Analizátor testo 350 Hatásfok Füstgázveszteség CO 2 számítás Differenciál nyomás 1 Differenciál nyomás 2 Légsebesség Absz.nyomás (opció infra CO2) Füstgáz harmatpont Méréstartomány % % qa 0... CO 2 max Vol. % CO hpa hpa m/s hpa Ctd Pontosság O 2 -ből számított ±0.2 Vol. % ±1.5% a mért ért. ( hpa) ±1.5% a mért ért. ( hpa) ±0.03 hpa ( hpa) ±1.5% a mért ért. ( hpa) ±1.5% a mért ért. ( hpa) ±0.5 hpa ( hpa) ± 10 hpa Felbontás 0.1 % ( %) 0.1 % qa ( % qa) 0.01 Vol. % CO hpa ( hpa) 0.1 hpa ( hpa) 0.1 m/s ( m/s) 1 hpa 0.1 Ctd ( Ctd) Beállási idő 40 sec Beállási tip. t 90 Érzékelő tip. K típusú (NiCr-Ni) S típusú (Pt10Rh- Pt) Környezeti hőmérséklet érzékelő (NTC) Méréstartomány C C C Pontosság ± 1 Digit ±0.4 C ( C) ±1 C ( C) ±1 C ( C) ±1 C ( C) ±0.2 C ( C) Felbontás 0.1 C ( C) 0.1 C ( C) 0.1 C ( C) Műszaki adatok CxHy-mérőcella Mértékegység Metán Propán Bután Méréstart ppm ppm ppm Pontosság Kevesebb mint 400 ppm ( ppm) Kevesebb mint 10 % a mért ért. (> 4000 ppm) Kevesebb mint 400 ppm ( ppm) Kevesebb mint 10 % a mért ért. (> 4000 ppm) kleiner 400 ppm ( ppm) kleiner 10 % v. Mw. (größer 4000 ppm) Felbontás 10 ppm 10 ppm 10 ppm Min. O 2 -szükséglet a füstgázban 2% + (2 x a mért ért. Metán) 2% + (5 x a mért ért. Propán) 2% + (6.5 x Mw. Butan) Beáll. idő t90 Kevesebb mint 40 mp. Kevesebb mint 40 mp. Kevesebb mint 40 mp. Válasz faktor ² 1 1,5 2 ¹ Az alsó robbanási határt (UEG) be kell tartani. ² A HC mérőcella metánra van jusztírozva. A felhasználó által más gázra (propán, bután) is jusztírozható. További műszaki adatok Méretek: 330 x 128 x 438 mm Súly: 4800 g Tárolási hőm.: C Üzemi hőm.: C Műszerház: ABS Memória: mért érték Áramellátás: Beépített hálózati adapter 90V V ( Hz) Feszültségbemenet: 11V... 40V Max. telítettség 20 g/m³ füstgázban Harmatpont számítás: C td Max. magasnyomás/füstgáz: max. +50 mbar Max. alacsony nyomás: min mbar Szivattyúátfolyás: 1 l/perc átfolyás ellenőrzéssel Tömlőhossz: max 16,2 m (max 5db tömlő hosszabbítóval) Max. nedvesség: Trigger bemenet: Garancia:* +70 C harmatponti hőmérséklet az analizátor füstgáz bemeneténél feszültség Volt (előremenő vagy visszatérő oldal) Impulzus hossz > 1 mp Terhelés: 5 V/max, 5 ma, 12 V/max. 40 ma Mérőműszer 2 év (kivéve kopó alkatrészek, pl. mérőcella...); CO/NO/NO 2 /SO 2 /H 2 S/C X H Y : 1 év; 1 1/2 év; 2 év. 1 év IP40 Kb. 2.5 h Mérőcellák: O 2 -mérőcella: CO 2 -IR-mérőcella: Akkumulátor Védettség: Akku üzemidő: *A garanciális feltételek általános mérőcella terhelésre vonatkoznak. 13
