1 EURÓPAI BIZOTTSÁG Brüsszel, C(2019) 1804 final ANNEXES 1 to 10 MELLÉKLETEK a következőhöz: a Bizottság felhatalmazáson alapuló rendelete az (EU) 2017/1369 európai parlamenti és tanácsi rendeletnek a háztartási mosógépek és a háztartási mosó-szárítógépek energiafogyasztásának címkézése tekintetében történő kiegészítéséről, valamint az 1061/2010/EU felhatalmazáson alapuló bizottsági rendelet és a 96/60/EK bizottsági irányelv hatályon kívül helyezéséről HU HU

2 E melléklet alkalmazásában: I. MELLÉKLET Fogalommeghatározások a mellékletekhez 1. energiahatékonysági mutató (EEI) a súlyozott energiafogyasztásnak a normál ciklus energiafogyasztásához viszonyított aránya; 2. program : műveletek előre meghatározott sorozata, amelyet a szállító bizonyos típusú tetilek mosására, szárítására, illetve egymást követő mosására és szárítására alkalmasnak nyilvánít; 3. mosási ciklus : a kiválasztott program által meghatározott teljes mosási folyamat, amely különböző egymást követő műveleteket, többek között mosást, öblítést és centrifugálást foglal magában; 4. szárítási ciklus : a kívánt programban meghatározottak szerinti teljes szárítási folyamat, amely különböző műveletek sorozatából áll, beleértve a melegítést és a forgatást; 5. teljes ciklus : egy mosási és szárítási folyamat, amely egy mosási ciklusból és egy szárítási ciklusból áll; 6. folyamatos ciklus : a folyamat megszakítása nélküli teljes ciklus, amelynek során a program egyetlen pontján sincs szükség felhasználói beavatkozásra; 7. QR-kód : valamely termékmodell energiacímkéjén szereplő mátri típusú vonalkód, amely a termékadatbázis nyilvános részében az adott modell információira mutat; 8. névleges kapacitás : adott típusú száraz tetilnek a szállító által megállapított azon maimális tömege kilogrammban, 0,5 kilogramm pontossággal, amelyet a szállító utasításai alapján történő töltés esetén egy háztartási mosógép egy mosási ciklusa, illetve egy háztartási mosó-szárítógép egy teljes ciklusa alatt a kiválasztott programmal kezelni lehet; 9. névleges mosási kapacitás : adott típusú száraz tetilnek a szállító által megállapított azon maimális tömege kilogrammban, 0,5 kilogramm pontossággal, amelyet a szállító utasításai alapján történő töltés esetén egy háztartási mosógép egy mosási ciklusa, illetve egy háztartási mosó-szárítógép egy mosási ciklusa alatt a kiválasztott programmal kezelni lehet; 10. névleges szárítási kapacitás : adott típusú száraz tetilnek a szállító által megállapított azon maimális tömege kilogrammban, 0,5 kilogramm pontossággal, amelyet a szállító utasításai alapján történő töltés esetén egy háztartási mosószárítógép egy szárítási ciklusa alatta kiválasztott programmal kezelni lehet; 11. eco : a szállító által a 40, illetve 60 C-on mosható átlagosan szennyezett pamutholmi azonos mosási ciklusban való tisztítására alkalmasnak nyilvánított program neve; e programra vonatkoznak az energiahatékonysági címkén, valamint a termékinformációs adatlapon szereplő információk; 12. öblítési hatékonyság : a lineáris alkil-benzol-szulfonát (LAS) kezelt tetilben fennmaradó koncentrációja a háztartási mosógép vagy a háztartási mosó-szárítógép mosási ciklusát követően (I R ), illetve a háztartási mosó-szárítógép teljes ciklusát követően (J R ), gramm/kg száraz tetilben kifejezve; HU 1 HU

3 13. súlyozott energiafogyasztás (E W ) : a háztartási mosógép vagy a háztartási mosószárítógép mosási ciklus alatti energiafogyasztásának súlyozott átlaga az eco program esetében a névleges mosási kapacitás, valamint annak fele és negyede mellett, ciklusonkénti kilowattórában kifejezve; 14. súlyozott energiafogyasztás (E WD ) : a háztartási mosó-szárítógép mosási és szárítási ciklus alatti energiafogyasztásának súlyozott átlaga a névleges kapacitás, valamint annak fele mellett, ciklusonkénti kilowattórában kifejezve; 15. a ciklus alatti szabványos energiafogyasztás (SCE): egy háztartási mosógép vagy egy háztartási mosó-szárítógép névleges kapacitása függvényében mért referencia energiafogyasztás ciklusonkénti kilowattórában kifejezve; 16. súlyozott vízfogyasztás (E W ) : a háztartási mosógép vagy a háztartási mosószárítógép mosási ciklus alatti vízfogyasztásának súlyozott átlaga az eco program esetében a névleges mosási kapacitás, valamint annak fele és negyede mellett, ciklus/literben kifejezve; 17. súlyozott vízfogyasztás (E WD ) : a háztartási mosó-szárítógép mosási és szárítási ciklus alatti vízfogyasztásának súlyozott átlaga a névleges kapacitás, valamint annak fele mellett, ciklus/literben kifejezve; 18. maradék nedvességtartalom : háztartási mosógépek, valamint a háztartási mosószárítógépek mosási ciklusa esetében a mosási ciklus végén a töltetben maradt nedvesség mennyisége; 19. végső nedvességtartalom : háztartási mosó-szárítógépek esetében a szárítási ciklus végén a töltetben maradt nedvesség mennyisége; 20. szekrényszáraz : a szárítási ciklusban kezelt tetilek 0 %-os végső nedvességtartalommal jellemzett állapota; 21. a program időtartama (t W ) : a kiválasztott program elindításától a program befejeződését jelző mutató aktiválódásáig, és a töltetnek a felhasználó számára hozzáférhetővé válásáig tartó idő, amelybe a felhasználó által beprogramozott késleltetés nem számít bele; 22. a ciklus időtartama (t WD ) : egy háztartási mosó-szárítógép egy teljes ciklusa esetében az az idő, amely a felhasználó által beprogramozott késleltetést nem számítva a mosási ciklushoz kiválasztott program bekapcsolásával kezdődik, és akkor ér véget, amikor a készülék jelzi a szárítási ciklus végét, és a felhasználó hozzáfér a töltethez; 23. kikapcsolt üzemmód : az az állapot, amelyben a háztartási mosógép vagy a háztartási mosó-szárítógép csatlakozik az elektromos hálózathoz, de nem lát el semmilyen funkciót; kikapcsolt üzemmódnak kell továbbá tekinteni: a) azt az állapotot, amelyben a berendezés kizárólag a kikapcsolt üzemmódra utaló jelzést ad; b) azt az állapotot, amelyben a berendezés csak a 2014/30/EU európai parlamenti és tanácsi irányelv 1 szerinti elektromágneses összeférhetőség biztosítását célzó funkciókat szolgáltatja; 1 Az Európai Parlament és a Tanács 2014/30/EU irányelve (2014. február 26.) az elektromágneses összeférhetőségre vonatkozó tagállami jogszabályok harmonizálásáról (HL L 96., , 79. o.). HU 2 HU

4 24. készenléti üzemmód : az az állapot, amelyben a háztartási mosógép vagy a háztartási mosó-szárítógép csatlakozik az elektromos hálózathoz, és kizárólag a következő, tetszőleges ideig fenntartható funkciókat látja el: a) reaktiválási funkció, illetve reaktiválási funkció és kizárólag a bekapcsolt reaktiválási funkció jelzése; és/vagy b) reaktiválási funkció hálózathoz való csatlakoztatás révén; és/vagy c) információ- vagy állapotkijelzés, és/vagy d) észlelési funkció sürgősségi beavatkozások esetére; 25. hálózat : olyan kommunikációs infrastruktúra, amelyet az infrastruktúra topológiáját kijelölő kapcsolatok, egy, a fizikai komponenseket is magában foglaló architektúra, szervezési elvek, valamint kommunikációs eljárások és formátumok (protokollok) határoznak meg; 26. gyűrődésmentesítő funkció : a háztartási mosógépnek vagy a háztartási mosószárítógépnek egy program befejeződését követő olyan művelete, amelynek célja a gépben lévő ruhaneműk túlzott gyűrődésének megakadályozása; 27. programkésleltetés : olyan állapot, amelyben a felhasználó a kiválasztott programot a ciklus kezdetének vagy végének bizonyos késleltetésével futtatja le; 28. jótállás : a szállító bármely olyan kötelezettségvállalása a fogyasztóval szemben, amely alapján: a) az áru vételárát visszatéríti; vagy b) a háztartási mosógépet, illetve a háztartási mosó-szárítógépet kicseréli vagy megjavítja, illetve ahhoz kapcsolódó szolgáltatást nyújt, amennyiben az áru nem felel meg a jótállási nyilatkozatban vagy a vonatkozó reklámban szereplő előírásoknak; 29. kijelző mechanizmus : minden képernyő, beleértve az érintőképernyőket és az internetes tartalom felhasználók számára történő megjelenítésére alkalmazott más vizuális megjelenítő technológiákat is; 30. beágyazott megjelenítés : olyan vizuális interfész, amelyen a képhez vagy az adatokhoz másik képre vagy más adatokra való kattintással, a kurzor ilyen képre vagy adatokra való ráállításával vagy érintőképernyő esetében az ilyen képek vagy adatok érintésével lehet hozzáférni; 31. érintőképernyő : érintés útján működtetett képernyő, mint például a hibrid notebook, a táblagép vagy az okostelefon képernyője; 32. helyettesítő szöveg : grafika helyett megjelenített olyan szöveg, amelynek segítségével az információk nem grafikus formában jeleníthetők meg akkor, ha a kijelző nem képes a grafikát megjeleníteni, illetve ha kisegítő hozzáférési lehetőségként alkalmazott beszédszintetizátor bemenő adatainak előállításához erre szükség van. HU 3 HU

5 II. MELLÉKLET A. Energiahatékonysági osztályok A háztartási mosógépek, valamint a háztartási mosó-szárítógépek mosási ciklusának energiahatékonysági osztályát az energiahatékonysági mutató (EEI W ) alapján az 1. táblázatnak megfelelően kell megállapítani. A háztartási mosógépek, valamint a háztartási mosó-szárítógépek mosási ciklusának energiahatékonysági mutatóját a IV. melléklettel összhangban kell kiszámítani. 1. táblázat A háztartási mosógépek, valamint a háztartási mosó-szárítógépek mosási ciklusának energiahatékonysági osztályai Energiahatékonysági osztály Energiahatékonysági mutató (EEI W ) A EEI W 52 B 52 < EEI W 60 C 60 < EEI W 69 D 69 < EEI W 80 E 80 < EEI W 91 F 91 < EEI W 102 G EEI W > 102 A háztartási mosó-szárítógépek teljes ciklusának energiahatékonysági osztályát az energiahatékonysági mutató (EEI WD ) alapján a 2. táblázatnak megfelelően kell megállapítani. A háztartási mosó-szárítógépek teljes ciklusának energiahatékonysági mutatóját a IV. melléklettel összhangban kell kiszámítani. 2. táblázata háztartási mosó-szárítógépek teljes ciklusának energiahatékonysági osztályai Energiahatékonysági osztály Energiahatékonysági mutató (EEI WD ) A EEI WD 37 B 37 < EEI WD 45 C 45 < EEI WD 55 D 55 < EEI WD 67 E 67 < EEI WD 82 F 82 < EEI WD 100 G EEI WD > 100 B. Centrifugálási hatékonysági osztályok A háztartási mosógépek, valamint háztartási mosó-szárítógépek centrifugálási hatékonysági osztályát a maradék nedvességtartalom (D) alapján a 3. táblázatnak megfelelően kell meghatározni. A háztartási mosógépek, valamint háztartási mosó-szárítógépek mosási ciklusának maradék nedvességtartalmát a IV. melléklettel összhangban kell kiszámítani. HU 4 HU

6 3. táblázat Centrifugálási hatékonysági osztályok Centrifugálási hatékonysági osztály Maradék nedvességtartalom (D) (%) A D < 45 B 45 D < 54 C 54 D < 63 D 63 D < 72 E 72 D < 81 F 81 D < 90 G D 90 C. Levegőben terjedő akusztikus zajkibocsátási osztályok A háztartási mosógépek, valamint háztartási mosó-szárítógépek mosási ciklusának levegőben terjedő akusztikus zajkibocsátási osztályát a levegőben terjedő akusztikus zajkibocsátás alapján a 4. táblázatnak megfelelően kell meghatározni. 4. táblázat Levegőben terjedő akusztikus zajkibocsátási osztályok Szakasz Levegőben terjedő Zajszint (db) akusztikus zajkibocsátási osztály Centrifugálás A n < 73 B 73 n < 77 C 77 n < 81 D n 81 HU 5 HU

7 III. MELLÉKLET A. A háztartási mosógépek címkéje 1. A HÁZTARTÁSI MOSÓGÉPEK CÍMKÉJE 1.1. Címke HU 6 HU

8 1.2. A címkén a következő adatoknak kell szerepelniük: I. QR-kód; II. III. IV. a szállító neve vagy védjegye; a szállító által megadott modellazonosító; az energiahatékonysági osztályok A-tól G-ig terjedő skálája; V. a II. mellékletnek megfelelően meghatározott energiahatékonysági osztály; VI. a súlyozott energiafogyasztás 100 ciklusonként, kilowattórában kifejezve, a legközelebbi egész számra kerekítve a IV. melléklettel összhangban; VII. a névleges kapacitás kg-ban az eco program esetében; VIII. a súlyozott vízfogyasztás ciklusonként, literben kifejezve, a legközelebbi egész számra kerekítve a IV. melléklettel összhangban; IX. az eco program időtartama névleges kapacitás mellett, ó:pp-ben kifejezve, a legközelebbi percre kerekítve; X. a II. melléklet B. pontjával összhangban megállapított centrifugálási hatékonysági osztály; XI. a centrifugálási szakasz levegőben terjedő akusztikus zajkibocsátása 1 pw hangteljesítményre vonatkoztatott db(a)-ban kifejezve és a legközelebbi egész számra kerekítve, valamint a centrifugálási szakasznak a II. melléklet C. pontjával összhangban meghatározott levegőben terjedő akusztikus zajkibocsátái osztálya; XII. e rendelet száma, azaz (EU) 2019/XXX [Kiadóhivatal: kérjük, illessze be e rendelet számát ide és az energiacímke jobb alsó sarkába] HU 7 HU

9 2. A HÁZTARTÁSI MOSÓGÉPEK CÍMKÉJÉNEK KIALAKÍTÁSA A címke elrendezése az alábbi ábrát követi. HU 8 HU

10 Követelmények: a) A címkének legalább 96 mm szélesnek és 192 mm magasnak kell lennie. Nagyobb méretben nyomtatott címkén a címke tartalmát a fentebb megadott méretekkel arányosan kell felnagyítani. b) A címke háttere 100 % fehér. c) A Verdana és a Calibri betűtípus használható. d) A címkeelemek méreteinek és jellemzőinek meg kell felelniük a háztartási mosógépek esetében alkalmazandó címketerveknek. e) A használható színek CMYK: a cián, a bíbor, a sárga és a fekete, a következő séma szerint: 0,70,100,0: 0 % cián, 70 % bíbor, 100 % sárga és 0 % fekete. f) A címkének az alábbiakban felsorolt összes formai követelménynek meg kell felelnie (számozás a fenti ábrának megfelelően): az EU logó színei a következők: a háttér: 100,80,0,0; a csillagok: 0,0,100,0; az energialogó színe: 100,80,0,0; a QR-kód színe 100 % fekete; a szállító neve 100 % fekete, 9 pt méretű, félkövér, Verdana típusú betűvel van szedve; a modellazonosító 100 % fekete, 9 pt méretű, normál, Verdana típusú betűvel van szedve; az A-tól G-ig terjedő skálát a következők szerint kell kialakítani: az energiahatékonysági skála betűi 100 % fehér, 19 pt méretű, félkövér, Calibri típusú betűvel vannak szedve; a betűket a nyilak bal szélétől 4,5 mm-re található tengelyen középre igazítva kell elhelyezni; az A-tól G-ig terjedő skála nyilainak színei a következők: A osztály: 100,0,100,0; B osztály: 70,0,100,0; C osztály: 30,0,100,0; D osztály: 0,0,100,0; E osztály: 0,30,100,0; F osztály: 0,70,100,0; G osztály: 0,100,100,0; a belső elválasztóvonalak vastagsága 0,5 pt, színük 100% fekete; az energiahatékonysági osztályt jelző betű 100 % fehér, 33 pt méretű, félkövér, Calibri típusú betűvel van szedve. Az energiahatékonysági osztályt jelző nyilat és az A-tól G-ig terjedő skálán szereplő nyilat úgy kell elhelyezni, hogy a hegyük egy vonalba essen. Az HU 9 HU

11 energiahatékonysági osztályt jelző nyílon a100 % fekete betűt a nyíl téglalap alakú részének középpontjában kell elhelyezni. a 100 ciklusonkénti súlyozott energiafogyasztás értéke 28 pt méretű, félkövér, Verdana típusú betűvel van szedve; a kwh értékét 18 pt méretű, normál, Verdana típusú betűvel kell feltüntetni; a 100 ciklusonkénti súlyozott energiafogyasztást jelölő ikonban a 100 számot 14 pt méretű, normál, Verdana típusú betűvel kell szedni. Az érték és a mértékegység középre igazítva szerepel 100 % fekete színű betűvel; a piktogramok megfelelnek a címketervnek és az alábbi követelményeknek: vonalvastagságuk 1,2 pt, és mind a vonalak, mind a szöveg (számok és mértékegységek) színe 100 % fekete; a 3 felső piktogram alatti szöveg 16 pt méretű, félkövér, Verdana típusú betűvel van szedve, a mértékegység 12 pt méretű, normál Verdana betűvel van szedve, a szöveget a piktogram alatt középre kell igazítani; a centrifugálási energiahatékonyság piktogramja: a centrifugálási energiahatékonysági osztályok (A-tól G-ig terjedő) skáláját a piktogram alatt középen kell elhelyezni, az alkalmazandó centrifugálási energiahatékonysági osztály betűje 16 pt méretű, félkövér, Verdana típusú betűvel van szedve, az egyéb betűk 10 pt méretű, normál, Verdana típusú betűvel vannak szedve; a levegőben terjedő akusztikus zajkibocsátás piktogramja: a hangszóróban feltüntetett decibelszám 12 pt méretű, félkövér, Verdana típusú betűvel van szedve, a db mértékegység 9pt méretű, normál, Verdana típusú betűvel van szedve; a zajszint (A-tól D-ig terjedő) skáláját a piktogram alatt középen kell elhelyezni, az alkalmazandó osztály betűje 16 pt méretű, félkövér, Verdana típusú betűvel van szedve, az egyéb betűk 10 pt méretű, normál, Verdana típusú betűvel vannak szedve; a rendelet száma 100 % fekete, 6 pt méretű, normál, Verdana típusú betűvel van szedve. HU 10 HU

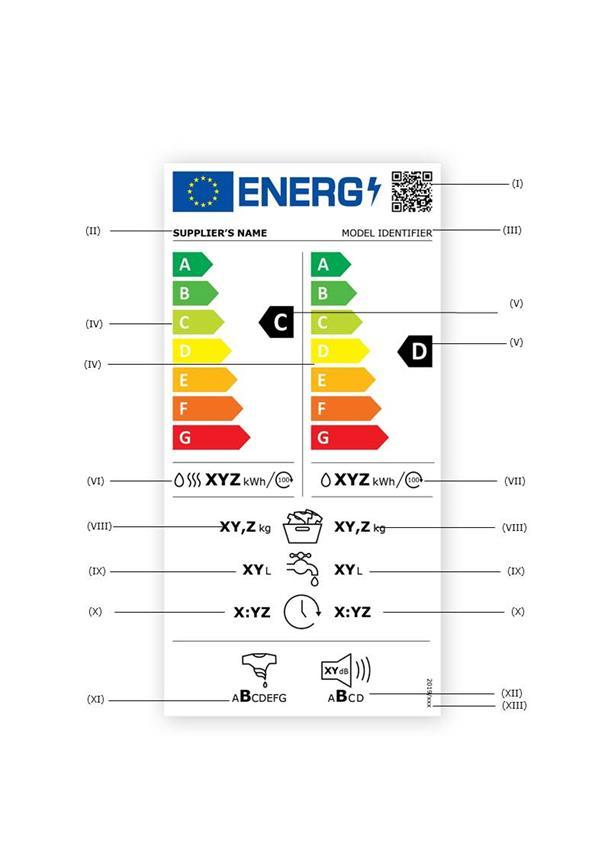

12 B. A háztartási mosó-szárítógépek címkéje 1. A HÁZTARTÁSI MOSÓ-SZÁRÍTÓGÉPEK CÍMKÉJE 1.1. Címke: HU 11 HU

13 1.2. A címkén a következő adatoknak kell szerepelniük: I. QR-kód; II. III. IV. a szállító neve vagy védjegye; a szállító által megadott modellazonosító; az A-től G-ig terjedő energiahatékonysági skála a teljes ciklusra vonatkozóan (a bal oldalon) és a mosási ciklusra vonatkozóan (a jobb oldalon); V. a teljes ciklus II. melléklettel összhangban meghatározott energiahatékonysági osztálya (a bal oldalon); a mosási ciklus II. melléklettel összhangban meghatározott energiahatékonysági osztálya (a jobb oldalon); VI. VII. VIII. IX. a 100 ciklusonkénti súlyozott energiafogyasztás kilowattórában kifejezve, a legközelebbi egész számra kerekítve a IV. melléklettel összhangban a teljes ciklusra vonatkozóan (a bal oldalon); a 100 ciklusonkénti súlyozott energiafogyasztás kilowattórában kifejezve, a legközelebbi egész számra kerekítve a IV. melléklettel összhangban a mosási ciklusra vonatkozóan (a jobb oldalon); névleges kapacitás a teljes ciklusra vonatkozóan (a bal oldalon) és a mosási ciklusra vonatkozóan (a jobb oldalon); a súlyozott vízfogyasztás liter/ciklusban kifejezve, a legközelebbi egész számra kerekítve a IV. melléklettel összhangban a teljes ciklusra vonatkozóan (a bal oldalon) és a mosási ciklusra vonatkozóan (a jobb oldalon); X. a ciklus időtartama és névleges kapacitása a teljes ciklusra vonatkozóan (a bal oldalon) és a mosási ciklusra vonatkozóan (a jobb oldalon); XI. XII. XIII. a II. melléklet B. pontjával összhangban megállapított centrifugálási hatékonysági osztály; az eco program centrifugálási szakaszának levegőben terjedő akusztikus zajkibocsátási osztálya, valamint a zajkibocsátás értéke 1 pw hangteljesítményre vonatkoztatott db(a)-ban kifejezve és a legközelebbi egész számra kerekítve; e rendelet száma, azaz (EU) 2019/XXX [Kiadóhivatal: kérjük, illessze be e rendelet számát ide és az energiacímke jobb alsó sarkába] HU 12 HU

14 2. A HÁZTARTÁSI MOSÓ-SZÁRÍTÓGÉPEK CÍMKÉJÉNEK KIALAKÍTÁSA HU 13 HU

15 Követelmények: a) A címkének legalább 96 mm szélesnek és 192 mm magasnak kell lennie. Nagyobb méretben nyomtatott címkén a címke tartalmát a fentebb megadott méretekkel arányosan kell felnagyítani. b) A címke háttere 100 % fehér. c) A Verdana és a Calibri betűtípus használható. d) A címkeelemek méreteinek és jellemzőinek meg kell felelniük a háztartási mosó-szárítógépek esetében alkalmazandó címketervnek. e) A használható színek CMYK: a cián, a bíbor, a sárga és a fekete, a következő séma szerint: 0,70,100,0: 0 % cián, 70 % bíbor, 100 % sárga és 0 % fekete. f) A címkének az alábbiakban felsorolt összes formai követelménynek meg kell felelnie (számozás a fenti ábrának megfelelően): az EU logó színei a következők: a háttér: 100,80,0,0; a csillagok: 0,0,100,0; az energialogó színe: 100,80,0,0; a QR-kód színe 100 % fekete; a szállító neve 100 % fekete, 9 pt méretű, félkövér, Verdana típusú betűvel van szedve; a modellazonosító 100 % fekete, 9 pt méretű, normál, Verdana típusú betűvel van szedve; az A-tól G-ig terjedő skálákat a következők szerint kell kialakítani: az energiahatékonysági skálák betűi 100 % fehér, 19 pt méretű, félkövér, Calibri típusú betűvel vannak szedve; a betűket a nyilak bal szélétől 4 mm-re található tengelyen középre igazítva kell elhelyezni; az A-tól G-ig terjedő skála nyilainak színei a következők: A osztály: 100,0,100,0; B osztály: 70,0,100,0; C osztály: 30,0,100,0; D osztály: 0,0,100,0; E osztály: 0,30,100,0; F osztály: 0,70,100,0; G osztály: 0,100,100,0; a belső elválasztóvonalak vastagsága 0,5 pt, színük 100% fekete; az energiahatékonysági osztályt jelző betű 100 % fehér, 26 pt méretű, félkövér, Calibri típusú betűvel van szedve. Az eneghiatékonysági osztályt jelző nyilat és az A-tól G-ig terjedő skálán szereplő nyilat úgy kell elhelyezni, hogy a hegyük egy vonalba essen. Az HU 14 HU

16 energiahatékonysági osztályt jelző nyílon a100 % fekete betűt a nyíl téglalap alakú részének középpontjában kell elhelyezni. a 100 ciklusonkénti súlyozott energiafogyasztás értéke 16 pt méretű, félkövér, Verdana típusú betűvel van szedve; a kwh értékét 10 pt méretű, normál, Verdana típusú betűvel kell feltüntetni; a 100 ciklusonkénti súlyozott energiafogyasztást jelölő ikonban a 100 számot 6 pt méretű, normál, Verdana típusú betűvel kell szedni. A szöveg középre igazítva szerepel 100 % fekete színű betűvel; a piktogramok megfelelnek a címketervnek és az alábbi követelményeknek: vonalvastagságuk 1,2 pt, és mind a vonalak, mind a szöveg (számok és mértékegységek) színe 100 % fekete; a piktogramoktól jobbra és balra feltüntetett szöveg 14 pt méretű, félkövér, Verdana típusú betűvel van szedve, a mértékegység 10 pt méretű, normál, Verdana típusú betűvel van szedve; a centrifugálási energiahatékonyság piktogramja: a centrifugálási energiahatékonysági osztályok (A-tól G-ig terjedő) skáláját a piktogram alatt középen kell elhelyezni, az alkalmazandó centrifugálási energiahatékonysági osztály betűje 16 pt méretű, félkövér, Verdana típusú betűvel van szedve, az egyéb betűk 10 pt méretű, normál, Verdana típusú betűvel vannak szedve; a levegőben terjedő akusztikus zajkibocsátás piktogramja: a hangszóróban feltüntetett decibelszám 9 pt méretű, félkövér, Verdana típusú betűvel van szedve, a db mértékegység 7 pt méretű, normál, Verdana típusú betűvel van szedve; a zajszint (A-tól D-ig terjedő) skáláját a piktogram alatt középen kell elhelyezni, az alkalmazandó osztály betűje 16 pt méretű, félkövér, Verdana típusú betűvel van szedve, az egyéb betűk 10 pt méretű, normál, Verdana típusú betűvel vannak szedve; a rendelet száma 100 % fekete, 6 pt méretű, normál, Verdana típusú betűvel van szedve. HU 15 HU

17 IV. MELLÉKLET Mérési módszerek és számítások Az e rendeletben foglalt követelmények teljesülése és teljesülésük ellenőrzése céljából végzett méréseket és számításokat az e célból az Európai Unió Hivatalos Lapjában közzétett hivatkozási számú harmonizált szabványoknak megfelelően, vagy más olyan megbízható, pontos és megismételhető módszerekkel kell végezni, amelyek igazodnak a technika általánosan elfogadott, jelenlegi állásához, valamint összhangban állnak az alábbi rendelkezésekkel. Az energiafogyasztás, az energiahatékonysági mutató (EEI W ), a maimális hőmérséklet, a vízfogyasztás, a maradék nedvességtartalom, a program időtartama, a mosási hatékonyság, az öblítési hatékonyság, a centrifugálási hatékonyság és a háztartási mosógépek centrifugálási szakaszának, valamint a háztartási mosó-szárítógépek mosási ciklusának levegőben terjedő akusztikus zajkibocsátása mérésére és kiszámítására az eco programot kell használni. Az energiafogyasztást, a maimális hőmérsékletet, a vízfogyasztást, a maradék nedvességtartalmat, a program időtartamát, a mosási hatékonyságot és az öblítési hatékonyságot egyidejűleg kell mérni. A háztartási mosó-szárítógépek esetében az energiafogyasztás, az energiahatékonysági mutató (EEI WD ), a mosási szakaszban a maimális hőmérséklet, a vízfogyasztás, a végső nedvességtartalom, a ciklus időtartama, a mosási hatékonyság és az öblítési hatékonyság mérésére a mosási és szárítási ciklust kell használni. Az energiafogyasztást, a maimális hőmérsékletet, a vízfogyasztást, a maradék nedvességtartalmat, a ciklus időtartamát, a mosási hatékonyságot és az öblítési hatékonyságot egyidejűleg kell mérni. Az e melléklet szerinti paramétereknek az eco program melletti és a mosási és szárítási ciklus melletti méréséhez az eco program esetében a legnagyobb centrifugálási sebességet, a névleges kapacitást, annak felét és adott esetben negyedét kell használni. A 3 kg vagy annál kisebb névleges kapacitású háztartási mosógépek, illetve a 3 kg vagy annál kisebb névleges mosási kapacitású háztartási mosó-szárítógépek esetében az eco program paramétereit, valamint a mosási és a szárítási ciklus paramétereit csak a névleges kapacitás mellett kell mérni. Az eco program időtartamát (t W ) a névleges kapacitás, annak fele és negyede mellett, valamint a mosási és szárítási ciklus időtartamát (t WD ) a névleges kapacitás és annak fele mellett órában és percben kell kifejezni, a legközelebbi egész számra kerekítve. A levegőben terjedő akusztikus zajkibocsátást 1 pw-ra vonatkoztatott db(a)-ban kell mérni és a legközelebbi egész számra kell kerekíteni. 1. A HÁZTARTÁSI MOSÓ-SZÁRÍTÓGÉPEK NÉVLEGES KAPACITÁSA A háztartási mosó-szárítógépek a névleges kapacitását a mosási és szárítási ciklus során kell mérni. Ha a háztartási mosó-szárítógép rendelkezik folyamatos ciklussal, akkor a mosási és szárítási ciklus névleges kapacitása e ciklus névleges kapacitásának felel meg. Ha a háztartási mosó-szárítógép nem rendelkezik folyamatos ciklussal, akkor a mosási és szárítási ciklus névleges kapacitása az eco program névleges mosási kapacitása és a szekrényszáraz állapotot eredményező szárítási ciklus névleges szárítási kapacitása közül az alacsonyabb érték. HU 16 HU

18 2. ENERGIAHATÉKONYSÁGI MUTATÓ 2.1. A háztartási mosógépek, valamint a háztartási mosó-szárítógépek mosási ciklusának energiahatékonysági mutatója (EEI W ) Az EEI W kiszámításához az eco programnak a névleges mosási kapacitás, a névleges mosási kapacitás fele és a névleges mosási kapacitás negyede melletti, súlyozott energiafogyasztását össze kell hasonlítani annak szabványos energiafogyasztásával. a) Az EEI W az alábbiak szerint kerül kiszámításra, egy tizedesjegyre kerekítve: ahol EEI W = (E W / SCE W ) 100 E W a háztartási mosógép vagy a háztartási mosó-szárítógép mosási ciklusának súlyozott energiafogyasztása; SCE W a háztartási mosógép vagy a háztartási mosó-szárítógép mosási ciklusának szabványos energiafogyasztása a ciklus során. b) Az SCE W ciklusonként, kwh-ban kifejezve kerül kiszámításra, három tizedesjegy pontossággal az alábbiak szerint: SCE W = 0,0025 c 2 + 0,0846 c + 0,3920 ahol c a háztartási mosógép vagy a háztartási mosó-szárítógép névleges mosási kapacitása az eco program esetében. c) Az E W ciklusonként, kwh-ban kifejezve kerül kiszámításra, három tizedesjegy pontossággal az alábbiak szerint: ahol E W = A E W,full + B E 1 W, + C E 1 W, 2 4 E W,full a háztartási mosógép, illetve a háztartási mosó-szárítógép mosási ciklusának az eco program esetében mért energiafogyasztása a névleges mosási kapacitás mellett, három tizedesjegyre kerekítve; E W,½ a háztartási mosógép, illetve a háztartási mosó-szárítógép mosási ciklusának az eco program esetében mért energiafogyasztása a névleges mosási kapacitás fele mellett, három tizedesjegyre kerekítve; E W,1/4 a háztartási mosógép, illetve a háztartási mosó-szárítógép mosási ciklusának az eco program esetében mért energiafogyasztása a névleges mosási kapacitás negyede mellett, három tizedesjegyre kerekítve; A a névleges mosási kapacitásra vonatkoztatott, három tizedesjegyre kerekített súlyozó tényező; B a névleges mosási kapacitás felére vonatkoztatott, három tizedesjegyre kerekített súlyozó tényező; C a névleges mosási kapacitás negyedére vonatkoztatott, három tizedesjegyre kerekített súlyozó tényező. A 3 kg vagy annál kisebb névleges kapacitású háztartási mosógépek, illetve 3 kg vagy annál kisebb névleges mosási kapacitású háztartási mosószárítógépek esetében A értéke 1; B és C értéke 0. HU 17 HU

19 Egyéb háztartási mosógépek és háztartási mosó-szárítógépek esetében a súlyozó tényezők értéke a névleges kapacitástól függ a következő egyenletek szerint: A = 0,0391 c + 0,6918 B = 0,0109 c + 0,3582 C = 1 (A + B ) ahol a c a háztartási mosógép vagy a háztartási mosó-szárítógép névleges mosási kapacitása. d) Egy háztartási mosógép, illetve egy háztartási mosó-szárítógép mosási ciklusának 100 ciklusonkénti súlyozott energiafogyasztása az alábbiak szerint kerül kiszámításra, a legközelebbi egész számra kerekítve: E W A háztartási mosó-szárítógépek teljes ciklusának energiahatékonysági mutatója (EEI WD ) A háztartási mosó-szárítógépek modelljei EEI WD értékének kiszámításához a mosási és szárítási ciklusnak a névleges kapacitás és a névleges kapacitás fele melletti súlyozott energiafogyasztását össze kell hasonlítani annak a ciklus alatti szabványos energiafogyasztásával. a) Az EEI WD az alábbiak szerint kerül kiszámításra, egy tizedesjegyre kerekítve: ahol EEI WD = (E WD / SCE WD ) 100 E WD a háztartási mosó-szárítógép teljes ciklusának súlyozott energiafogyasztása; SCE WD a háztartási mosó-szárítógép teljes ciklusának szabványos energiafogyasztása. b) Az SCE WD ciklusonként, kwh-ban kifejezve kerül kiszámításra, három tizedesjegy pontossággal az alábbiak szerint: SCE WD = 0,0502 d 2 + 1,1742 d 0,644 ahol d a háztartási mosó-szárítógép névleges kapacitása a mosási és szárítási ciklus esetében. c) A legfeljebb 3 kg névleges mosási kapacitással rendelkező háztartási mosószárítógépek esetében E WD a névleges kapacitás melletti energiafogyasztás, három tizedesjegyre kerekítve. Egyéb háztartási mosó-szárítógépek esetében E WD ciklusonként, kwh-ban kifejezve kerül kiszámításra, három tizedesjegy pontossággal az alábbiak szerint: ahol E WD = [3 E WD,full + 2 E 1 WD, ] 2 5 E WD,full a háztartási mosó-szárítógép mosási és szárítási ciklusának energiafogyasztása a névleges kapacitás mellett, három tizedesjegyre kerekítve; HU 18 HU

20 E WD,½ a háztartási mosó-szárítógép mosási és szárítási ciklusának energiafogyasztása a névleges kapacitás fele mellett, három tizedesjegyre kerekítve. d) A háztartási mosó-szárítógép teljes ciklusának 100 ciklusonkénti súlyozott energiafogyasztása az alábbiak szerint kerül kiszámításra, a legközelebbi egész számra kerekítve: E WD MOSÁSHATÉKONYSÁGI MUTATÓ A háztartási mosógépek és a háztartási mosó-szárítógépek mosási ciklusának mosáshatékonysági mutatóját (Iw), valamint a háztartási mosó-szárítógépek teljes ciklusának mosáshatékonysági mutatóját (Jw) az Európai Unió Hivatalos Lapjában közzétett hivatkozási számú harmonizált szabványoknak megfelelően vagy más olyan megbízható, pontos és megismételhető módszerekkel kell kiszámítani, amelyek igazodnak a technika általánosan elfogadott, jelenlegi állásához, két tizedesjegyre kerekítve. 4. ÖBLÍTÉSI HATÉKONYSÁG A háztartási mosógépek és a háztartási mosó-szárítógépek mosási ciklusának öblítési hatékonyságát (I R ), valamint a háztartási mosó-szárítógépek teljes ciklusának öblítési hatékonyságát (J R ) az Európai Unió Hivatalos Lapjában közzétett hivatkozási számú harmonizált szabványoknak megfelelően vagy más olyan megbízható, pontos és megismételhető módszerekkel kell kiszámítani, amelyek a lineáris alkil-benzol-szulfonát (LAS) markerek észlelésén alapulnak, egy tizedesjegyre kerekítve. 5. MAXIMÁLIS HŐMÉRSÉKLET A háztartási mosógépekben és a háztartási mosó-szárítógépek mosási ciklusában a mosásban lévő ruhaneműk belsejében 5 percen át elért maimális hőmérsékletet olyan harmonizált szabványok alkalmazásával kell meghatározni, amelyek hivatkozási számát e célból az Európai Unió Hivatalos Lapjában közzétették, vagy más megbízható, pontos és megismételhető módszert kell alkalmazni a meghatározáshoz, és a kapott értéket a legközelebbi egész számra kell kerekíteni. 6. SÚLYOZOTT VÍZFOGYASZTÁS (1) Egy háztartási mosógép, illetve egy háztartási mosó-szárítógép mosási ciklusának súlyozott vízfogyasztása (W W ) literben kerül kiszámításra, a legközelebbi egész számra kerekítve: ahol W W = (A W W,full + B W W,1/2 + C W W,1/4 ) W W,full a háztartási mosógép, illetve a háztartási mosó-szárítógép mosási ciklusának az eco program esetében mért vízfogyasztása a névleges mosási kapacitás mellett, literben, egy tizedesjegyre kerekítve; W W,½ a háztartási mosógép, illetve a háztartási mosó-szárítógép mosási ciklusának az eco program esetében mért vízfogyasztása a névleges mosási kapacitás fele mellett, literben, egy tizedesjegyre kerekítve; W W,1/4 a háztartási mosógép, illetve a háztartási mosó-szárítógép mosási ciklusának az eco program esetében mért vízfogyasztása a névleges mosási kapacitás negyede mellett, literben, egy tizedesjegyre kerekítve; HU 19 HU

21 A, B és C a 2.1.c) pontban ismertetett súlyozó tényezők. (2) A legfeljebb 3 kg névleges mosási kapacitással rendelkező háztartási mosószárítógépek esetében a súlyozott vízfogyasztás a névleges kapacitás melletti vízfogyasztás, a legközelebbi egész számra kerekítve. Egyéb háztartási mosó-szárítógépek esetében egy háztartási mosó-szárítógép mosási és szárítási ciklusának súlyozott vízfogyasztása (W WD ) az alábbiak szerint kerül kiszámításra, a legközelebbi egész számra kerekítve: ahol W WD = [3 W WD,full + 2 W 1 WD, ] 2 5 W WD,full a háztartási mosó-szárítógép mosási és szárítási ciklusának vízfogyasztása a névleges kapacitás mellett, literben, egy tizedesjegyre kerekítve; W WD,½ a háztartási mosó-szárítógép mosási és szárítási ciklusának vízfogyasztása a névleges kapacitás fele mellett, literben, egy tizedesjegyre kerekítve. 7. MARADÉK NEDVESSÉGTARTALOM A háztartási mosógépek és a háztartási mosó-szárítógépek mosási ciklusának mosás utáni, súlyozott maradék nedvességtartalma (D) százalékban, az alábbiak szerint kerül kiszámításra, a legközelebbi egész százalékra kerekítve: ahol D = [A D full + B D C D 1 ] 4 D full a fennmaradó nedvességtartalom az eco program esetében, a névleges mosási kapacitás mellett, százalékban, egy tizedesjegyre kerekítve; D 1/2 a fennmaradó nedvességtartalom az eco program esetében, a névleges mosási kapacitás fele mellett, százalékban, egy tizedesjegyre kerekítve; D 1/4 a fennmaradó nedvességtartalom az eco program esetében, a névleges mosási kapacitás negyede mellett, százalékban, egy tizedesjegyre kerekítve; A, B és C a 2.1.c) pontban ismertetett súlyozó tényezők. 8. VÉGSŐ NEDVESSÉGTARTALOM Egy háztartási mosó-szárítógép szárítási ciklusa esetében a szekrényszáraz állapot 0 % végső nedvességtartalomnak felel meg, ami a töltet termodinamikai egyensúlya a környezeti levegő hőmérsékleti feltételeivel (20±2 C-on vizsgálva) és a relatív páratartalommal (65±5 %). A végső nedvességtartalom kiszámítására az Európai Unió Hivatalos Lapjában közzétett hivatkozási számú harmonizált szabványoknak megfelelően kerül sor, egy tizedesjegyre kerekítve. 9. ALACSONY ENERGIASZINTŰ ÜZEMMÓDOK A kikapcsolt üzemmód (P o ), a készenléti üzemmód (P sm ) és adott esetben a programkésleltetés (P ds ) energiafogyasztását kell mérni. A mért értékeket W-ban kell megadni, két tizedesjegyre kerekítve. HU 20 HU

22 Az alacsony energiaszintű üzemmódokban mért energiafogyasztás mérése során a következőket kell ellenőrizni és feljegyezni: az információ megjelenítése vagy annak hiánya; a hálózati kapcsolat aktiválása vagy annak hiánya. Ha egy háztartási mosógép, illetve háztartási mosó-szárítógép rendelkezik gyűrődésmentesítő funkcióval, ezt a műveletet 15 perccel az energiafogyasztás mérése előtt meg kell szakítani a készülék ajtajának kinyitásával vagy bármely más megfelelő beavatkozással. 10. A LEVEGŐBEN TERJEDŐ AKUSZTIKUS ZAJKIBOCSÁTÁS A háztartási mosógépek, valamint a háztartási mosó-szárító gépek centrifugálási szakaszának levegőben terjedő akusztikus zajkibocsátását az eco programra kell kiszámítani, névleges mosási kapacitás mellett, az Európai Unió Hivatalos Lapjában közzétett hivatkozási számú harmonizált szabványoknak megfelelően, vagy más olyan megbízható, pontos és megismételhető módszerekkel, amelyek igazodnak a technika általánosan elfogadott, jelenlegi állásához, a legközelebbi egész számra kerekítve. HU 21 HU

23 1. Háztartási mosógépek V. MELLÉKLET Termékinformációs adatlap A 3. cikk (1) bekezdésének b) pontja értelmében a szállító beviszi a termékadatbázisba az 5. táblázatban meghatározott információkat. A termékhez mellékelt felhasználói kézikönyvben vagy más dokumentációban egyértelműen jelezni kell a termékadatbázisban a modellhez tartozó hivatkozást ember számára olvasható egységes forráshely-meghatározó (URL) vagy QR-kód formájában, vagy a termék regisztrációs számának megadásával. 5. táblázat A termékinformációs adatlap tartalma, szerkezete és formátuma A szállító neve vagy védjegye: A szállító címe b : Modellazonosító: Általános termékparaméterek: Paraméter Érték Paraméter Érték Névleges (kg) kapacitás a, Méretek cm-ben Magassá g Szélesség Mélység EEI W a, Energiahatékonysági osztály a [A/B/C/D/E/F/G] c Mosáshatékonysági, Öblítési hatékonyság mutató a (g/kg) a, Energiafogyasztás kwh/ciklus az eco program alapján A tényleges energiafogyasztás függ a készülék használatának módjától., Vízfogyasztás L/ciklus az eco program alapján A tényleges vízfogyasztás függ a készülék használatának módjától és a víz keménységétől. Maimális hőmérséklet a kezelt tetilben ( C) Névleges kapacitás Maradék nedvességtartalom a (%) Névleges kapacitás Fél töltet Fél töltet HU 22 HU

24 Negyed töltet Negyed töltet Centrifugálási sebesség a (rpm) Névleges kapacitás Centrifugálási hatékonysági osztály a [A/B/C/D/E/F/G] c Fél töltet Negyed töltet A program időtartama a (h:min) Névleges kapacitás Fél töltet Negyed töltet : Típus [beépíthető/szabadon álló] : : Levegőben terjedő akusztikus zajkibocsátás a centrifugálási szakaszban a (1 pw-ra vonatkoztatott db(a)) A levegőben terjedő akusztikus zajkibocsátás osztálya a [A/B/C/D] c Kikapcsolt üzemmód (W), Készenléti üzemmód (W), Programkésleltetés (W) (adott esetben), Hálózatvezérelt készenléti üzemmód (W) (adott esetben), A szállító által vállalt jótállás minimális időtartama b : Ezt a terméket úgy tervezték, hogy ezüstionokat bocsásson ki a mosási ciklus alatt [IGEN/NEM] További információk: Internetes hivatkozás a gyártó honlapjára, ahol az (EU) 2019/XXX [Kiadóhivatal: kérjük, illessze be a C(2019) 2124 rendelet számát] rendelet 2 II. melléklete 9. pontjában foglalt információ megtalálható b : 2 A Bizottság (EU) 2019/XXX rendelete [Kiadóhivatal: kérjük illessze be a C(2019) 2124 rendelet teljes HL-hivatkozását.]. HU 23 HU

25 a Az eco program esetében. b Az e tételeket érintő módosítások az (EU) 2017/1369 rendelet 4. cikke (4) bekezdésének alkalmazásában nem tekintendők relevánsnak. c Ha a termékadatbázis automatikusan generálja e mező végleges tartalmát, akkor a szállítónak ezeket az adatokat nem kell bevinnie. 2. Háztartási mosó-szárítógépek A 3. cikk (1) bekezdésének b) pontja értelmében a szállító beviszi a termékadatbázisba a 6. táblázatban meghatározott információkat. A termékhez mellékelt felhasználói kézikönyvben vagy más dokumentációban egyértelműen jelezni kell a termékadatbázisban a modellhez tartozó hivatkozást ember számára olvasható egységes forráshely-meghatározó (URL) vagy QR-kód formájában, vagy a termék regisztrációs számának megadásával. 6. táblázat A termékinformációs adatlap tartalma, szerkezete és formátuma A szállító neve vagy védjegye: A szállító címe: Modellazonosító: Általános termékparaméterek: Paraméter Érték Paraméter Érték Névleges (kg) kapacitás Névleges kapacitás b, Méretek cm-ben Magassá g Névleges mosási kapacitás a, Szélesség Mélység Energiahatékonysági mutató EEI W a, Energiahatékonysági osztály EEI W a [A/B/C/D /E/F/G] d EEI WD b, EEI WD b [A/B/C/D /E/F/G] d Mosáshatékonysági mutató a I W b J W,, Öblítési hatékonyság (g/kg száraz tetil) a I R b J R,, Energiafogyasztás kwh/kg/ciklus a háztartási mosó, Energiafogyasztás kwh/kg/ciklus a háztartási mosó, HU 24 HU

26 szárító gép mosási ciklusa esetében az eco program használatakor, teljes és részleges töltetek kombinálása mellett. A tényleges energiafogyasztás függ a készülék használatának módjától. szárító gép mosási és szárítási ciklusa esetében, teljes és fél töltetek kombinálása mellett. A tényleges energiafogyasztás függ a készülék használatának módjától. Vízfogyasztás L/ciklus az eco program esetében, teljes és részleges töltetek kombinálása mellett. A tényleges vízfogyasztás függ a készülék használatának módjától és a víz keménységétől. Vízfogyasztás L/ciklus a háztartási mosó-szárító gép mosási és szárítási ciklusa esetében, teljes és fél töltetek kombinálása mellett. A tényleges vízfogyasztás függ a készülék használatának módjától és a víz keménységétől. Maimális hőmérséklet a kezelt tetilben ( C) a Névleges mosási kapacitás Maradék nedvességtartalom (%) a Névleges mosási kapacitás Fél töltet Fél töltet Negyed töltet Negyed töltet Centrifugálási sebesség (rpm) a Névleges mosási kapacitás Centrifugálási hatékonysági osztály a [A/B/C/D/E/F/G] d Fél töltet Negyed töltet Az eco program időtartama (h: min) Névleges mosási kapacitás : A mosási és szárítási ciklus időtartama (h: min) Névleges kapacitás : Fél töltet : Fél töltet : Negyed : HU 25 HU

27 töltet A levegőben terjedő akusztikus zajkibocsátás az eco program centrifugálási szakasza esetében, névleges mosási kapacitás mellett (1 pw-ra vonatkoztatott db(a)) A levegőben terjedő akusztikus zajkibocsátás osztálya az eco program centrifugálási szakasza esetében, névleges mosási kapacitás mellett; [A/B/C/D] d Típus [beépíthető/szabadon álló] Kikapcsolt üzemmód (W), Készenléti üzemmód (W), Programkésleltetés (W) (adott esetben), Hálózatvezérelt készenléti üzemmód (W) (adott esetben), A szállító által vállalt jótállás minimális időtartama c : Ezt a terméket úgy tervezték, hogy ezüstionokat bocsásson ki a mosási ciklus alatt [IGEN/NEM] További információk: Internetes hivatkozás a gyártó honlapjára, ahol az (EU) 2019/XXX [Kiadóhivatal: kérjük, illessze be a C(2019) 2124 rendelet számát] rendelet II. melléklete 9. pontjában foglalt információ megtalálható b : a Az eco program esetében. b A mosási és szárítási ciklus esetében. c Az e tételeket érintő módosítások az (EU) 2017/1369 rendelet 4. cikke (4) bekezdésének alkalmazásában nem tekintendők relevánsnak. d Ha a termékadatbázis automatikusan generálja e mező végleges tartalmát, akkor a szállítónak ezeket az adatokat nem kell bevinnie. HU 26 HU

28 VI. MELLÉKLET Műszaki dokumentáció 1. Háztartási mosógépek esetében a 3. cikk (1) bekezdésének d) pontjában említett műszaki dokumentációnak az alábbiakat kell tartalmaznia: a) az V. melléklet 1. pontjában meghatározott információk; b) a 7. táblázatban meghatározott információk; a IX. mellékletben meghatározott ellenőrzési eljárás céljára ezek az értékek tekintendők megadott értékeknek. 7. táblázat A háztartási mosógépek műszaki dokumentációjában feltüntetendő információk PARAMÉTER EGYSÉG ÉRTÉK Az eco program névleges kapacitása 0,5 kilogramm pontossággal (c) Az eco program energiafogyasztása a névleges kapacitás mellett (E W,full ) Az eco program energiafogyasztása a névleges kapacitás fele mellett (E W,½ ) Az eco program energiafogyasztása a névleges kapacitás negyede mellett (E W,1/4 ) Az eco program súlyozott energiafogyasztása (E W ) Az eco program szabványos energiafogyasztása (SCE W ) kg kwh/ciklus kwh/ciklus kwh/ciklus kwh/ciklus kwh/ciklus X,X X,XXX X,XXX X,XXX X,XXX X,XXX Energiahatékonysági mutató (EEI W ) X,X Az eco program vízfogyasztása a névleges kapacitás mellett (W W,full ) Az eco program vízfogyasztása a névleges kapacitás fele mellett (W W,½ ) Az eco program vízfogyasztása a névleges kapacitás negyede mellett (W W,1/4 ) L/ciklus L/ciklus L/ciklus X,X X,X X,X Súlyozott vízfogyasztás (W W ) L/ciklus X Az eco program mosáshatékonysági mutatója a névleges kapacitás mellett (I w ) Az eco program mosáshatékonysági mutatója a névleges kapacitás fele mellett (I w ) X,XX X,XX Az eco program mosáshatékonysági mutatója X,XX HU 27 HU

29 a névleges kapacitás negyede mellett (I w ) Az eco program öblítési hatékonysága a névleges kapacitás mellett (I R ) Az eco program öblítési hatékonysága a névleges kapacitás fele mellett (I R ) Az eco program öblítési hatékonysága a névleges kapacitás negyede mellett (I R ) Az eco program időtartama a névleges kapacitás mellett (t w ) Az eco program időtartama a névleges kapacitás fele mellett (t w ) Az eco program időtartama a névleges kapacitás negyede mellett (t w ) g/kg g/kg g/kg h:min h:min h:min X,X X,X X,X X:XX X:XX X:XX Az eco program alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a névleges kapacitás mellett(t) Az eco program alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a névleges kapacitás fele mellett(t) Az eco program alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a névleges kapacitás negyede mellett(t) C X C X C X Centrifugálási sebesség az eco program centrifugálási szakaszában a névleges kapacitás mellett (S) Centrifugálási sebesség az eco program centrifugálási szakaszában a névleges kapacitás fele mellett (S) Centrifugálási sebesség az eco program centrifugálási szakaszában a névleges kapacitás negyede mellett (S) rpm rpm rpm X X X Fennmaradó nedvességtartalom az eco programban a névleges kapacitás mellett (D full ) Fennmaradó nedvességtartalom az eco programban a névleges kapacitás fele mellett (D 1/2 ) Fennmaradó nedvességtartalom az eco programban a névleges kapacitás negyede mellett % X % X % X HU 28 HU

30 (D 1/4 ) Súlyozott maradék nedvességtartalom (D) % X A levegőben terjedő akusztikus zajkibocsátás az eco program során (centrifugálási szakasz) Villamosenergia-fogyasztás kikapcsolt üzemmódban (P o ) Villamosenergia-fogyasztás készenléti üzemmódban (P sm ) 1 pw hangteljesítmény re vonatkoztatott db(a) W W X X,XX X,XX A készenléti üzemmód magában foglalja az információk kijelzését? Igen/Nem Villamosenergia-fogyasztás készenléti üzemmódban (P sm ) hálózatvezérlés esetén (adott esetben) Villamosenergia-fogyasztás késleltetett indítás üzemmódban (P ds ) (adott esetben) W W X,XX X,XX a) az alkalmazott harmonizált szabványok jelzete, ha vannak ilyenek; b) az alkalmazott más műszaki szabványok és előírások megjelölése, ha vannak ilyenek; c) a IV. mellékletnek megfelelően elvégzett számítások részletei és eredményei; d) az összes egyenértékű modell felsorolása, megadva a modellazonosítókat. 2. Háztartási mosó-szárítógépek esetében a 3. cikk (1) bekezdésének d) pontjában említett műszaki dokumentációnak az alábbiakat kell tartalmaznia: a) az V. melléklet 2. pontjában meghatározott információk; b) a 8. táblázatban meghatározott információk; a IX. mellékletben meghatározott ellenőrzési eljárás céljára ezek az értékek tekintendők megadott értékeknek. 8. táblázat A mosó-szárítógépek műszaki dokumentációjában feltüntetendő információk PARAMÉTER EGYSÉG ÉRTÉK A mosási ciklus névleges kapacitása 0,5 kilogramm pontossággal (c) A mosási és szárítási ciklus névleges kapacitása 0,5 kilogramm pontossággal (d) Az eco program energiafogyasztása a névleges mosási kapacitás mellett (E W,full ) kg kg kwh/ciklus X,X X,X X,XXX HU 29 HU

31 Az eco program energiafogyasztása a névleges mosási kapacitás fele mellett (E W,½ ) Az eco program energiafogyasztása a névleges mosási kapacitás negyede mellett (E W,1/4 ) Az eco program súlyozott energiafogyasztása (E W ) Az eco program szabványos energiafogyasztása (SCE W ) kwh/ciklus kwh/ciklus kwh/ciklus kwh/ciklus X,XXX X,XXX X,XXX X,XXX A mosási ciklus energiahatékonysági mutatója (EEI W ) X,X A mosási és szárítási ciklus energiafogyasztása a névleges kapacitás mellett (E WD,full ) A mosási és szárítási ciklus energiafogyasztása a névleges kapacitás fele mellett (E WD,½ ) A mosási és szárítási ciklus súlyozott energiafogyasztása (E WD ) A mosási és szárítási ciklus szabványos energiafogyasztása (SCE WD ) kwh/ciklus kwh/ciklus kwh/ciklus kwh/ciklus X,XXX X,XXX X,XXX X,XXX A mosási és szárítási ciklus energiahatékonysági mutatója (EEI WD ) X,X Az eco program vízfogyasztása a névleges mosási kapacitás mellett (W W,full ) Az eco program vízfogyasztása a névleges mosási kapacitás fele mellett (W W,½ ) Az eco program vízfogyasztása a névleges mosási kapacitás negyede mellett (W W,1/4 ) L/ciklus L/ciklus L/ciklus X,X X,X X,X A mosási ciklus súlyozott vízfogyasztása (W W ) L/ciklus X A mosási és szárítási ciklus vízfogyasztása a névleges kapacitás mellett (W WD,full ) A mosási és szárítási ciklus vízfogyasztása a névleges kapacitás fele mellett (W WD,½ ) A mosási és szárítási ciklus súlyozott vízfogyasztása (W WD ) L/ciklus L/ciklus L/ciklus X,X X,X X Az eco program mosáshatékonysági mutatója a névleges mosási kapacitás mellett (I w ) X,XX HU 30 HU

32 Az eco program mosáshatékonysági mutatója a névleges mosási kapacitás fele mellett (I w ) Az eco program mosáshatékonysági mutatója a névleges mosási kapacitás negyede mellett (I w ) A mosási és szárítási ciklus mosáshatékonysági mutatója a névleges kapacitás mellett (J w ) A mosási és szárítási ciklus mosáshatékonysági mutatója a névleges kapacitás fele mellett (J w ) X,XX X,XX X,XX X,XX Az eco program öblítési hatékonysága a névleges mosási kapacitás mellett (I R ) Az eco program öblítési hatékonysága a névleges mosási kapacitás fele mellett (I R ) Az eco program öblítési hatékonysága a névleges mosási kapacitás negyede mellett (I R ) A mosási és szárítási ciklus öblítési hatékonysága a névleges kapacitás mellett (J R ) A mosási és szárítási ciklus öblítési hatékonysága a névleges kapacitás fele mellett (J R ) Az eco program időtartama a névleges mosási kapacitás mellett (t w ) Az eco program időtartama a névleges mosási kapacitás fele mellett (t w ) Az eco program időtartama a névleges mosási kapacitás negyede mellett (t w ) A mosási és szárítási ciklus időtartama a névleges kapacitás mellett (t WD ) A mosási és szárítási ciklus időtartama a névleges kapacitás fele mellett (t WD ) g/kg g/kg g/kg g/kg g/kg h:min h:min h:min h:min h:min X,X X,X X,X X,X X,X X:XX X:XX X:XX X:XX X:XX Az eco program alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a névleges mosási kapacitás mellett (T) Az eco program alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a névleges mosási kapacitás fele mellett (T) Az eco program alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a C X C X C X HU 31 HU

33 névleges mosási kapacitás negyede mellett (T) A mosási és szárítási ciklus alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a névleges kapacitás mellett (T) A mosási és szárítási ciklus alatt a töltet belsejében legalább 5 percig elért legnagyobb hőmérséklet a névleges kapacitás fele mellett (T) C X C X Centrifugálási sebesség az eco program centrifugálási szakaszában a névleges mosási kapacitás mellett (S) Centrifugálási sebesség az eco program centrifugálási szakaszában a névleges mosási kapacitás fele mellett (S) Centrifugálási sebesség az eco program centrifugálási szakaszában a névleges mosási kapacitás negyede mellett (S) rpm rpm rpm X X X Fennmaradó nedvességtartalom az eco programban a névleges mosási kapacitás mellett (D full ) Fennmaradó nedvességtartalom az eco programban a névleges mosási kapacitás fele mellett (D 1/2 ) Fennmaradó nedvességtartalom az eco programban a névleges mosási kapacitás negyede mellett (D 1/4 ) Súlyozott maradék nedvességtartalom a mosás után (D) % X % X % X % X Végső nedvességtartalom a szárítást követően % X,X A levegőben terjedő akusztikus zajkibocsátás az eco program során (centrifugálási szakasz) Villamosenergia-fogyasztás kikapcsolt üzemmódban (P o ) Villamosenergia-fogyasztás készenléti üzemmódban (P sm ) 1 pw hangteljesítmény re vonatkoztatott db(a) W W X X,XX X,XX A készenléti üzemmód magában foglalja az információk kijelzését? Igen/Nem HU 32 HU

34 Villamosenergia-fogyasztás készenléti üzemmódban (P sm ) hálózatvezérlés esetén (adott esetben) Villamosenergia-fogyasztás késleltetett indítás üzemmódban (P ds ) (adott esetben) W W X,XX X,XX a) az alkalmazott harmonizált szabványok jelzete, ha vannak ilyenek; b) az alkalmazott más műszaki szabványok és előírások megjelölése, ha vannak ilyenek; c) a IV. mellékletnek megfelelően elvégzett számítások részletei és eredményei; d) az összes egyenértékű modell felsorolása, megadva a modellazonosítókat. 3. Amennyiben a műszaki dokumentációban egy adott háztartási mosógép- vagy háztartási mosó-szárítógépmodellre vonatkozó információk megszerzésénél az alábbiak közül az egyik vagy mindkét módszert alkalmazták, vagyis: a megadandó műszaki információk szempontjából releváns műszaki jellemzőkben azonos, de egy másik szállító által előállított modell adataiból vették át, terv alapján végzett számítások és/vagy ugyanazon vagy egy másik szállító más modellje adatainak etrapolációja útján határozták meg, úgy a műszaki dokumentációnak tartalmaznia kell e számítások és a szállítók által a számítások pontosságának ellenőrzése érdekében elvégzett értékelés részleteit, adott esetben pedig a másik szállítók modelljeivel való azonosságra vonatkozó nyilatkozatot. HU 33 HU

35 VII. MELLÉKLET A vizuális hirdetésekben, a műszaki promóciós anyagokban, a távértékesítés (kivéve az interneten történő távértékesítést) és a telemarketing során megadandó információk 1. A háztartási mosógépek, illetve a háztartási mosó-szárítógépek vizuális hirdetéseiben a 3. cikk (1) bekezdésének e) pontjában és a 4. cikk c) pontjában megállapított követelményeknek való megfelelés érdekében az energiahatékonysági osztályt és a címkén feltüntethető energiahatékonysági osztályok skáláját az e melléklet 4. pontjában meghatározottak szerint kell megjeleníteni. 2. A háztartási mosógépek, illetve a háztartási mosó-szárítógépek műszaki promóciós anyagaiban a 3. cikk (1) bekezdésének f) pontjában és a 4. cikk d) pontjában megállapított követelményeknek való megfelelés érdekében az energiahatékonysági osztályt és a címkén feltüntethető energiahatékonysági osztályok skáláját az e melléklet 4. pontjában meghatározottak szerint kell megjeleníteni. 3. A háztartási mosógépek, illetve a háztartási mosó-szárítógépek papíralapú távértékesítése esetén az energiahatékonysági osztályt és a címkén feltüntethető energiahatékonysági osztályok skáláját az e melléklet 4. pontjában meghatározottak szerint kell megjeleníteni. 4. Az energiahatékonysági osztályt és az energiahatékonysági osztályok skáláját az 1. ábra szerint a következőképp kell feltüntetni: a) háztartási mosógépek esetében: egy nyíl, amelyen 100% fehér színű, félkövér, Calibri típusú betűvel és az ár feltüntetése esetén legalább az áréval megegyező betűmérettel szerepel a termék energiahatékonysági osztályát jelző betű; b) háztartási mosó-szárítógépek esetében: egy nyíl, amelyen 100% fehér színű, félkövér, Calibri típusú betűvel és az ár feltüntetése esetén legalább az áréval megegyező betűmérettel szerepel a teljes ciklus energiahatékonysági osztályát jelző betű; c) a nyíl színe megegyezik az energiahatékonysági osztály színével; d) a feltüntethető energiahatékonysági osztályok skálája 100 % fekete színű; és e) a méretet úgy kell megválasztani, hogy a nyíl könnyen látható és olvasható legyen. Az energiahatékonyságot jelző nyílon a betűt a nyíl négyszögletes részének közepén kell elhelyezni úgy, hogy a nyíl és az energiahatékonysági osztályt jelölő betű között minden irányban 0,5 pt vastagságú, 100% fekete színű szegély legyen. Ettől eltérve, ha a vizuális hirdetés, a műszaki promóciós anyag vagy a papíralapú távértékesítési anyag monokróm nyomtatással készült, a nyíl a szóban forgó vizuális hirdetésben, műszaki promóciós anyagban vagy papíralapú távértékesítési anyagban szerepelhet a nyomtatás színében. 1. ábra: Az energiahatékonysági osztályok skáláját feltüntető, jobbra vagy balra mutató, színes vagy monokróm nyíl 5. Telemarketing alapú távértékesítés esetén kifejezetten tájékoztatni kell az ügyfelet a termék energiahatékonysági osztályairól és a címkén feltüntethető energiahatékonysági osztályok skálájáról, valamint arról, hogy a fogyasztó egy HU 34 HU

36 szabadon hozzáférhető internetes honlapon vagy nyomtatott példányt igényelve megtekintheti a teljes címkét és a termékinformációs adatlapot. 6. Az 1 3. és az 5. pontban említett valamennyi helyzetben lehetővé kell tenni a vevő számára, hogy kérésre megkapja a címke és a termékinformációs adatlap egy-egy nyomtatott példányát. HU 35 HU

37 VIII. MELLÉKLET Internetes távértékesítés esetén megadandó információk 1. A szállítók által a 3. cikk (1) bekezdésének g) pontja alapján rendelkezésre bocsátott megfelelő címkét a kijelző mechanizmuson a termék ára közelében kell megjeleníteni. Méretének akkorának kell lennie, hogy a címke jól látható és olvasható legyen, és a IV. mellékletben meghatározott mérettel arányos. A címke megjeleníthető beágyazott megjelenítés alkalmazásával, amely esetben a címke eléréséhez használatos képnek meg kell felelnie az e melléklet 2. pontjában meghatározott előírásoknak. Beágyazott megjelenítés alkalmazása esetén a címkének a képen való első egérkattintás, kurzorráállítás vagy érintés hatására meg kell jelennie. 2. Beágyazott megjelenítés alkalmazása esetén a címkéhez való hozzáférésre felhasznált képre a 2. ábrának megfelelően a következő követelmények vonatkoznak: a) háztartási mosógépek esetében: olyan nyílnak kell lennie, amelynek színe megegyezik a termék energiahatékonysági osztályát a címkén jelző színnel; b) háztartási mosó-szárítógépek esetében: olyan nyílnak kell lennie, amelynek színe megegyezik a teljes ciklus energiahatékonysági osztályát a címkén jelző színnel; c) a termék energiahatékonysági osztályát a nyílon 100% fehér, félkövér, Calibri típusú betűvel, az áréval megegyező betűmérettel kell feltüntetni; d) a feltüntethető energiahatékonysági osztályok skálája 100 % fekete színű; és e) az alábbi két forma egyikét kell követnie, továbbá a méretét úgy kell megválasztani, hogy a nyíl könnyen látható és olvasható legyen. Az energiahatékonyságot jelző nyílon a betűt a nyíl négyszögletes részének közepén kell elhelyezni úgy, hogy a nyíl és az energiahatékonysági osztályt jelölő betű között minden irányban jól látható, 100% fekete színű szegély legyen. 2. ábra: Az energiahatékonysági osztályok skáláját feltüntető, jobbra vagy balra mutató, színes nyíl 3. Beágyazott megjelenítés alkalmazása esetén a címke megjelenítéséről a következőképpen kell gondoskodni: a) az e melléklet 2. pontjában említett képeket a kijelző mechanizmuson a termék ára közelében kell megjeleníteni; b) a képnek hiperhivatkozásként kell mutatnia a III. mellékletben meghatározottak szerinti címkére; c) a címkének a képen való egérkattintás, kurzorráállítás vagy érintés hatására meg kell jelennie; d) a címkét előugró elemként, új lapként, új oldalként vagy beágyazott képernyőn kell megjeleníteni; HU 36 HU
