Entra-SYS Kft. Gépkönyv LPHH-01 típusú huzalhajlító berendezéshez

Átírás

1 Gépkönyv LPHH-01 típusú huzalhajlító berendezéshez

2 1. Bevezetés A berendezés az SU-NBC típusú huzal hajlításához készült berendezés, amely az L&P Magyarország Kft megbízásából készült. A hajlítás nem egyenes huzalból, hanem előgyártmányból készül. Előgyártmányként egy olyan huzaldarab szolgál, melynek hossza megyegyezik a rajz szerinti gyártmány előállításához szükséges huzalhosszal, s amelyen a gyármány jobb felső részén elhelyezett 30x13,4 mm névleges méretű U alakú hajlítás a huzal végéről megfelelő távolságra elhelyezve megtalálható. 2. A berendezés azonosítása A berendezés azonosítása a gép frontoldalán elhelyezett adattábla segítségével történik. Az adattábla tartalmazza a berendezés legfontosabb műszaki és azonosító adatait. Az adattábla elhelyezkedése: Ez a 2. oldal

3 Az adattábla képe: Műszaki adatok: Tömeg: Hosszúság: Szélesség: Magasság: Hajlító fejek száma: Vezérlés jellege: Betáp levegőnyomás: 180 kg 730 mm 1200 mm 1520 mm 6 db Tisztán pneumatikus 8 bar 3. Berendezés leírása A berendezés az SU-NBC típusú huzalgyártmány előgyártmányból való hajlítására alkalmas. A hajlításokat pneumatikus energia felhasználásával végzi. Kezeléséhez, kiszolgálásához 1 fő személyzet szükséges. Ez a 3. oldal

4 Felépítése: Alumínium profil vázszerkezet Hajlítófej egységek huzalmegfogóval, előhajtás pozícionálóval Pneumatikus vezérlőrendszer Dróttámasztó homloklemezek Kezelőpult Az alumínium profil vázszerkezet adja a berendezés alap szerkezetét. Az alumínium profil szerkezet lehetővé teszi a berendezés elemeinek bizonyos mértékű állíthatóságát, és további elemek elhelyezhetőségére is lehetőséget nyújt A hajlítófej egységek elhelyezkedése : A forgató hajlítófej egységek pneumatikus forgatóhengerekre épülnek. (2-es, 3-as, 4-es egység). A forgatóhengerek véghelyzete a beépített végütközők segítségével beállítható. Ezáltal lehetővé válik a sugárban történő hajlítás szögének beszabályzása. Forgótányéron elhelyezett központi görgőre kúpos kiképzésű hajlítógörgő kényszeríti a huzalt a forgatóhenger elfordulása közben. Támasztólap adja az ellentartást a hajlítási folyamat közben. 3 forgató hajlítófej került elhelyezésre. Ezek közül 2 fix, 1 hátrahúzható pozíciójú az elvégzett hajlítás utáni továbbhajlítás megvalósíthatósága érdekében. A hátrahúzható fej elfordulásgátolt kompakt munkahengerre van szerelve. A huzalra erőt átadó elemek keményre edzett kivitelűek. A központi görgő és a kúpos hajlítógörgő elforgó kivitelűek. Ez a 4. oldal

5 A törő hajlítófej egységek (1-es, 5-ös, 6-os) lineáris mozgású, pneumatikus munkahengerek által mozgatott részegységek. Egyenesbevezetett törőpofák törő matricákra nyomják a huzalt, az ezek által kifejtett ertőhatások során jönnek létre a hajlítások. A törőpofák helyzete a pneumatikus munkahengerek rúdján állítható. A munkahengerek átmenő dugattyúrúddal készültek, a mozgó törőpofával ellentétes rúdvégen végütközővel szabályozható a dugattyúrúd, ezáltal a törőpofa véghelyzete, ezzel a hajlítás szöge beállítható. Az 1-es számú lépcső törőfejen az álló pofák is változtataható helyzetűek, ezzel állíthatóak a lépcső méretei. Mindhárom törő hajlítófej egység hátrahúzható a további hajlítások elvégzésének lehetővé tételére. A fejek a hátrahúzható forgó hajlítófejhez hasonló módon kompakt elfordulásgátolt hengerre vannak szerelve. Valamennyi hajlítófej egység síkja 3 db támasztócsavar és a rögzítőcsavarok segítségével állítható. Szükség esetén megoldható a függőleges és vízszintes helyzetállítás is. A két fix (3-as és 4-es) forgatófej között pneumatikus megfogó helyezkedik el, amely behelyezés után megfogja a huzalt két tapintó pofa segítségével. A ferdén elhelyezett, (6-os) törő hajlítófej egység alkatrészének sík felületére hátrahúzott helyzetében egy kisméretű, elfordulásgátolt munkahengerre szerelt pofa nyomódik a gép alaphelyzetében. A két alkatrész ekkor egy fészket képez az előgyártmány U-alakú kiképzése részére, melynek alapján rögzíthető és beállítható az U-alak helyzete a többi hajlításhoz képest. Ez a rész az előhajtás pozícionáló. A pneumatikus vezérlés a végrehajtó elemeket irányító útváltó ISO szelepsorból és az őket irányító logikai elemekből álló vezérlőegységből, a levegőelőkészítésből és a sebességek beszabályzását lehetővé tevő fojtó-visszacsapó szelepsorból áll. Az útváltó szelepsor a vezérlőegységből kapja a jeleket működéséhez. A vezérlőegység a pneumatikus vezérlőpultról kapj a beavatkozó jeleket, a munkahengerek véghelyzetre futását pneumatikus úton érzékeli. Működése szekvenciális, az egyik folyamat befejezése indítja a következőt. A vezérlőpulton elhelyezett nullázó nyomógombbal minden működés alaphelyzetet vesz föl. A vezérlőegység fölött elhelyezett szakaszoló zárószelepekkel a szekvencia bizonyos pontjain megállítható. Pneumatikus vész stop kör található a vezérlésben. A vezérlőpulton elhelyezett vész stop gomb megnyomásának hatására a vezérlés és a mozgatás táplevegő-ellátása megszűnik, ezáltal az erőhatások a levegő leürülése után eltűnnek. A Vész stop gomb visszakapcsolásával a levegőellátás nem tér vissza. Ugyanígy nem tér vissza a vezérlés levegőkimaradás és visszatérés után. A vezérlés a nullázó gomb megnyomásával áll vissza. Ez a 5. oldal

6 A pneumatikus vezérlés képe: Levegőelőkészítő egység elhelyezkedése: Ez a 6. oldal

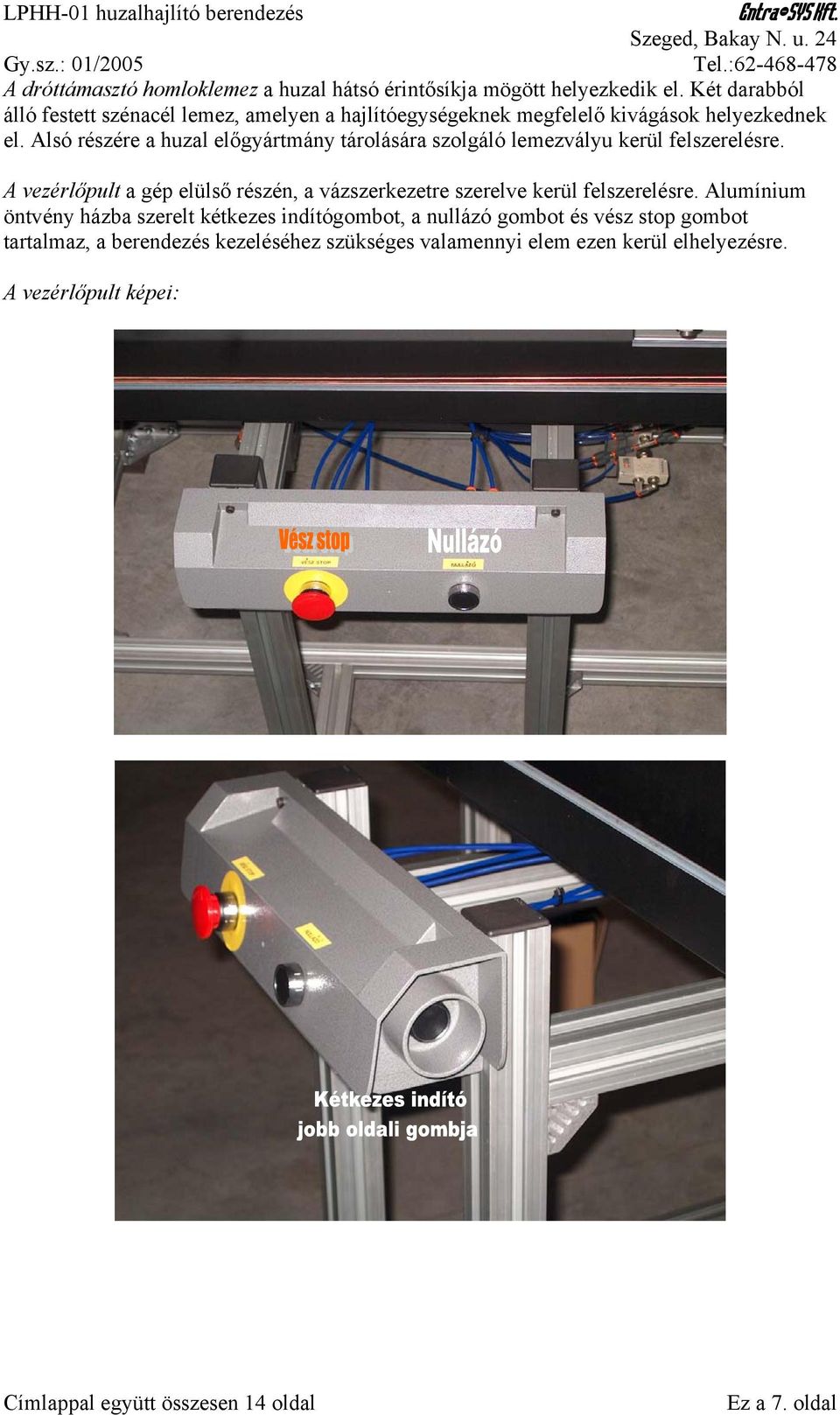

7 A dróttámasztó homloklemez a huzal hátsó érintősíkja mögött helyezkedik el. Két darabból álló festett szénacél lemez, amelyen a hajlítóegységeknek megfelelő kivágások helyezkednek el. Alsó részére a huzal előgyártmány tárolására szolgáló lemezvályu kerül felszerelésre. A vezérlőpult a gép elülső részén, a vázszerkezetre szerelve kerül felszerelésre. Alumínium öntvény házba szerelt kétkezes indítógombot, a nullázó gombot és vész stop gombot tartalmaz, a berendezés kezeléséhez szükséges valamennyi elem ezen kerül elhelyezésre. A vezérlőpult képei: Ez a 7. oldal

8 A berendezés működése A termék vázlatos rajza: Ez a 8. oldal

9 A termék rajzán jelöltük műveleti sorrendben az egyes hajlításokat. Hajlítófejek elhelyezkedésének rajza: A berendezés nullázásakor az 1-es és 2-es hajlítófej előretolt, az 5-ös és 6-os fej hátrahúzott helyzetbe kerül, az U-hajlítás pozícionálója előretolt helyzetbe, a megfogó nyitott állapotba. A kétkezes indítógomb megnyomására elindul a hajlítás folyamata. Megfogó bezár Pozícionáló hátrahúzódik, 5-ös törőfej előremozog 5-ös törőfej elvégzi az 1-es hajlítást, törőpofa elöl marad, 1-es törőfej elvégzi az 1-es lépcső hajlítását, törőpofa visszamozog 1-es törőfej hátrahúzódik 6-os törőfej előremozog 6-os törőfej elvégzi a 2-es hajlítást, törőpofa elöl marad. 2-es forgató hajlítófej elvégzi a 3-as hajlítást, forgófej elfordulva marad 4-es forgató hajlítófej elvégzi a 4-es hajlítást, forgófej elfordulva marad 2-es forgófej visszaforog, komplett forgatófej hátramozog 3-as forgató hajlítófej elvégzi az 5-ös hajlítást 3-as és 4-es forgófej visszaforog A megfogó zárva marad, nullázógomb hatására kinyit. Ezután a kétkezes indítógomb megnyomásra újra elindul a folyamat. Ez a 9. oldal

10 4. Berendezés telepítése, üzembe helyezése A berendezés üzemképes, a huzal paramétereinek megfelelő beállításokkal kerül leszállításra, a gyártómű munkatársa leszállításkor próbagyártás elvégzésével finombeállításokat végez. A berendezést sík betonfelületre kell állítani. A géptalpakat az aljzathoz hozzá kell szintezni, hogy ne billeghessen. Biztosítani kell a megfelő munkahelyi háttér és helyi megvilágítást. A berendezést csatlakoztatni kell a sűrítettlevegő hálózathoz. A sűrített levegő megtáplálást legalább 10 mm névleges belső átmérőjű sűrítettlevegő csővel kell biztosítani, mely maximális levegő elvétel esetén is legalább 8 bar bemenő nyomást ad a levegőelőkészítő egységnek. A csatlakoztatást hajlékony tömlővel és pneumatikus gyorcsatlakozóval kell megvalósítani. A levegőelőkészítő nyomásszabályzóját 7 bar nyomásra kell állítani. Ügyeljen arra, hogy a nyomásszabályzó nyomása semmiképpen ne legyen nagyobb 8 barnál, mert az a vezérlés logikai elemeinek károsodásához vezethet. Nyomja meg a kezelőpult nullázó gombját legalább 5 másodpercig. Indítsa el a hajlítási folyamatot a kétkezes indítógomb segítségével. A folyamat megállásakor végezzen újra nullázást, és ezt a folyamatot addig ismételje, míg a berendezés vezérlése végigviszi a hajlítási folyamatot. Mindezek után a berendezés üzemképes. 5. Berendezés használata, kezelése. A beállított berendezés használata igen egyszerű. Indítás Csatlakoztassa a levegőelőkészítő egységre a sűrítettlevegő betápláló tömlőt. Ellenőrizze a beállított levegőnyomást (7 bar) Nyomja meg a kezelőpult nullázó gombját legalább 5 másodpercig. Indítsa el a hajlítási folyamatot a kétkezes indítógomb segítségével. A folyamat megállásakor végezzen újra nullázást, és ezt a folyamatot addig ismételje, míg a berendezés vezérlése végigviszi a hajlítási folyamatot. Mindezek után a berendezés használatra kész. Kezelés Helyezzen megfelelő mennyiségű előhajlított huzalt a készülék kezelőpultja felett elhelyezett lemezvályúba. Nyomja meg a nullázó gombot mindaddig, amíg a megfogó pofái kinyitnak. Helyezzen huzalt a készülékbe oly módon, hogy a huzal előhajlított U-profilrésze a pozícionáló pofára illeszkedjék, és felfeküdjön a a hajlítófejek huzaltámasztó elemein. Nyomja meg a kétkezes indítógombot. Ennek hatására a berendezés elvégzi a hajlítási műveletet. A 3-as és 4-es forgató hajlítófej visszaforgása után nyomja meg a nullázó gombot mindaddig, míg a megfogó pofája kinyit. Vegye ki a hajlított huzalt a berendezésből. Ezek után a folyamat újraindítható. Ez a 10. oldal

11 Teendő működési zavar esetén A berendezés vezérlése az elvárható legnagyobb gondossággal lett megtervezve. A pneumatikus rendszer működéséből adódóan igen ritkán előfordulhatnak gépi elakadások. Ezek elhárítása egyszerű. A nullázó gomb megnyomásával a gfép igyekszik alaphelyzetbe állni. Az ennek során fellépő mozgásoknak akadályt jelenthet a gépben levő huzal. Ez a huzal deformációjához vezet, a berendezésben károsodást nem okoz, mivel a gép a huzal szilárdsági jellemzői által meghatározott erőhatásoknál nagyobb erőknek ellenáll. A befeszült huzalt úgy tudja kiemelni, hogy megnyomja a vész stop gombot. Ennek hatására a vezérlés és a munkahengerek levegőellátása megszűnik, így megszűnnek az erőhatások is. A huzal ekkor kiemelhető. A vész stop gomb kioldásával és a nullázó gomb működtetésével visszatér a táplevegő ellátás. Innen az indítási részben leírtak után új huzal behelyezésével folytatható a munka. Vész stop funkció Bármely, a gép működése közben bekövetkező veszélyes helyzet esetén nyomja meg a Vész stop gombot. Ennek hatására a vezérlés és a munkahengerek levegőellátása megszűnik, így megszűnnek az erőhatások is. A vész stop gomb kioldásával és a nullázó gomb működtetésével visszatér a táplevegő ellátás. Innen az indítási részben leírtak után új huzal behelyezésével folytatható a munka. Beállítási műveletek A berendezésen a helyes huzal geometria előállításához számos beállítási lehetőség található. A berendezés a gyártott huzal előállításához beállítva kerül átadásra, mégis szükségessé válhat bizonyos beállítások elvégzése. Ehhez nyújt segítséget a gép vezérlő pneumatikus elemei fölött elhelyezett elzáró csap sor. Ezeket elzárva a működési szekvencia bizonyos fázisaiban megáll. A csapot újra megnyitva a hajlítási folyamat befejeződik. Az elzáró csapsor elhelyezkedése: Ez a 11. oldal

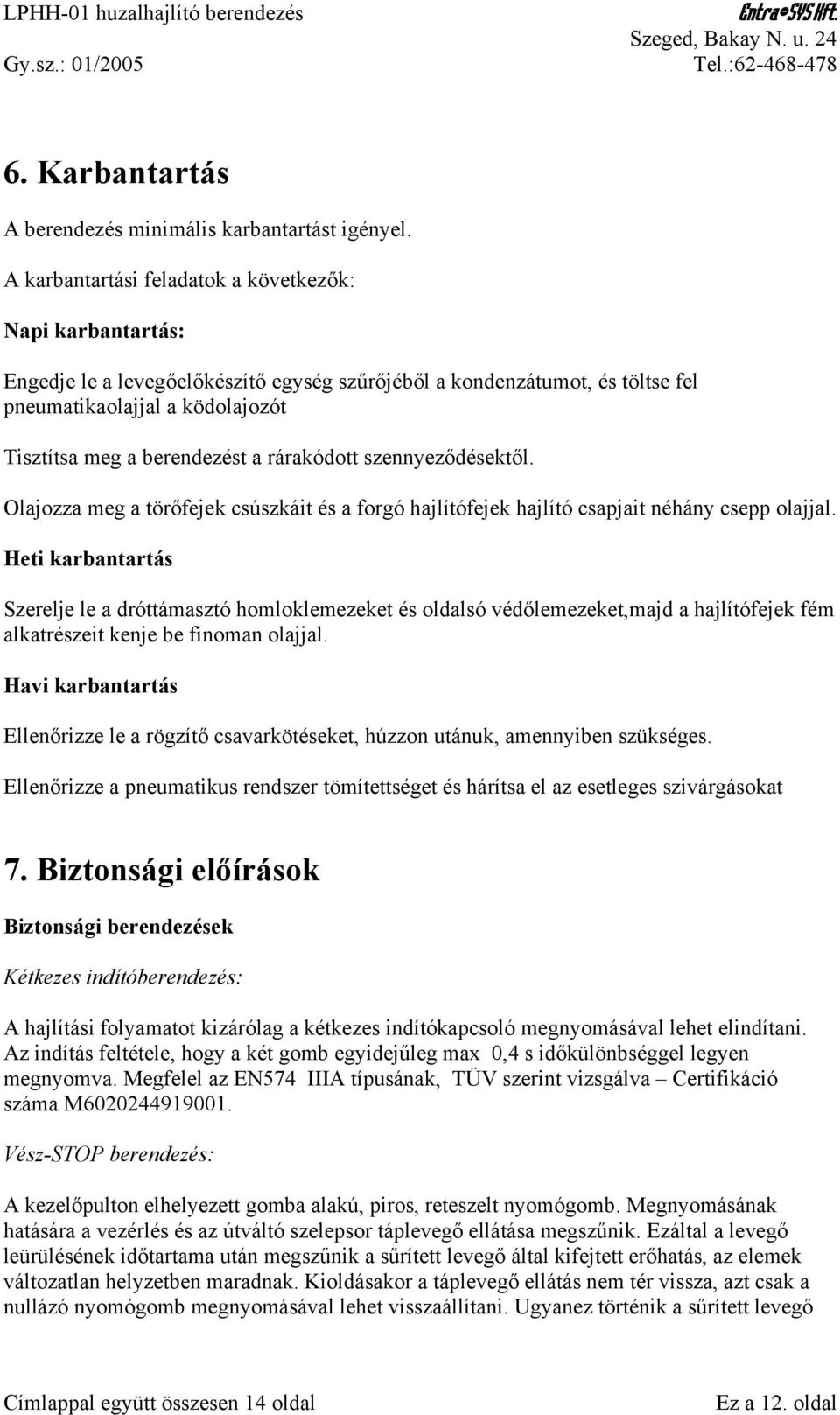

12 6. Karbantartás A berendezés minimális karbantartást igényel. A karbantartási feladatok a következők: Napi karbantartás: Engedje le a levegőelőkészítő egység szűrőjéből a kondenzátumot, és töltse fel pneumatikaolajjal a ködolajozót Tisztítsa meg a berendezést a rárakódott szennyeződésektől. Olajozza meg a törőfejek csúszkáit és a forgó hajlítófejek hajlító csapjait néhány csepp olajjal. Heti karbantartás Szerelje le a dróttámasztó homloklemezeket és oldalsó védőlemezeket,majd a hajlítófejek fém alkatrészeit kenje be finoman olajjal. Havi karbantartás Ellenőrizze le a rögzítő csavarkötéseket, húzzon utánuk, amennyiben szükséges. Ellenőrizze a pneumatikus rendszer tömítettséget és hárítsa el az esetleges szivárgásokat 7. Biztonsági előírások Biztonsági berendezések Kétkezes indítóberendezés: A hajlítási folyamatot kizárólag a kétkezes indítókapcsoló megnyomásával lehet elindítani. Az indítás feltétele, hogy a két gomb egyidejűleg max 0,4 s időkülönbséggel legyen megnyomva. Megfelel az EN574 IIIA típusának, TÜV szerint vizsgálva Certifikáció száma M Vész-STOP berendezés: A kezelőpulton elhelyezett gomba alakú, piros, reteszelt nyomógomb. Megnyomásának hatására a vezérlés és az útváltó szelepsor táplevegő ellátása megszűnik. Ezáltal a levegő leürülésének időtartama után megszűnik a sűrített levegő által kifejtett erőhatás, az elemek változatlan helyzetben maradnak. Kioldásakor a táplevegő ellátás nem tér vissza, azt csak a nullázó nyomógomb megnyomásával lehet visszaállítani. Ugyanez történik a sűrített levegő Ez a 12. oldal

13 ellátás kimaradásakor is. Visszatérésével nem folytatódik a megkezdett munkafolyamat, azt újraindítani csak a nullázó gomb megnyomása után lehet. Védő lemezburkolatok: A dróttámasztó homloklemezekből, és oldalukon elhelyezett, perforált lemez oldal védőburkolatokból áll. A gép belső, mozgó alkatrészeihez való véletlenszerű benyúlást akadályozzák meg. Fennálló kockázatok Feldőlő berendezés által okozható, akár végzetes kimenetelű sérülés Berendezés mozgó elemei közé való testrész becsípődés által okozható vágott, zúzódásos, vagy csonkulásos sérülés. Ellenük való védekezés módja: Mivel a berendezést az aljzathoz nem rögzítjük csavarkötéssel, ügyeljen arra, hogy stabilan, vízszintes és szilárd aljzaton álljon. Ügyeljen arra, ne történhessen olyan erőhatás, amely a gép feldőlését okozhatja. A gép kezelését mindig egy személy végezze! A gyártási folyamat során a kétkezes indítógomb megnyomását követően kezét tartsa az indítópulton mindaddig, amíg a mozgási folyamat zajlik! Működési zavar esetén nyomja meg a Vész-STOP gombot! A levegőellátást a nullázó gombbal csak a zavart okozó tényező elhárítása után állítsa vissza! Ne nyúljon soha a gép védőlemezek által határolt belső terébe! Karbantartási műveletek esetén mindig szüntesse meg a gép táplevegő ellátását! Ez a 13. oldal

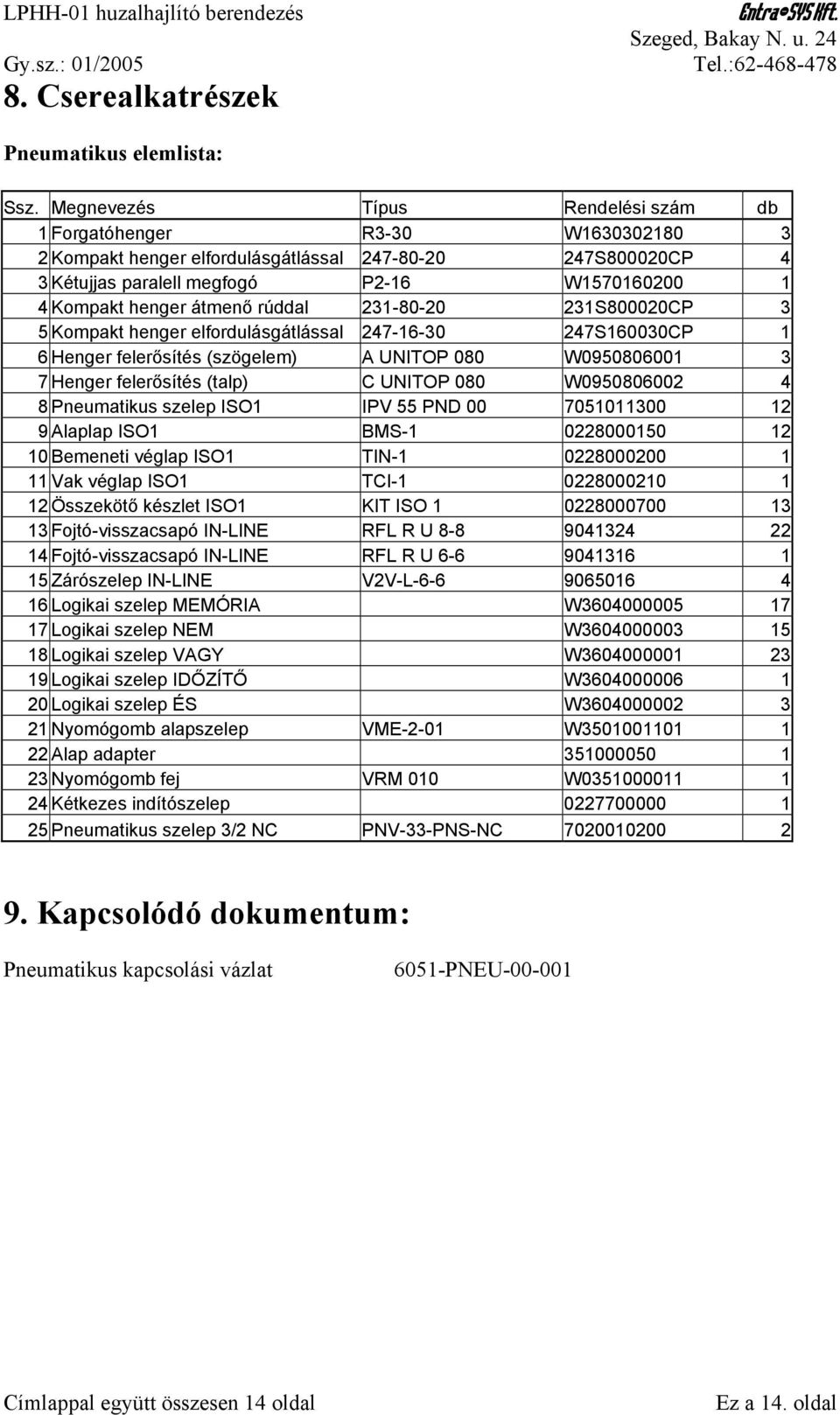

14 8. Cserealkatrészek Pneumatikus elemlista: Ssz. Megnevezés Típus Rendelési szám db 1 Forgatóhenger R3-30 W Kompakt henger elfordulásgátlással S800020CP 4 3 Kétujjas paralell megfogó P2-16 W Kompakt henger átmenő rúddal S800020CP 3 5 Kompakt henger elfordulásgátlással S160030CP 1 6 Henger felerősítés (szögelem) A UNITOP 080 W Henger felerősítés (talp) C UNITOP 080 W Pneumatikus szelep ISO1 IPV 55 PND Alaplap ISO1 BMS Bemeneti véglap ISO1 TIN Vak véglap ISO1 TCI Összekötő készlet ISO1 KIT ISO Fojtó-visszacsapó IN-LINE RFL R U Fojtó-visszacsapó IN-LINE RFL R U Zárószelep IN-LINE V2V-L Logikai szelep MEMÓRIA W Logikai szelep NEM W Logikai szelep VAGY W Logikai szelep IDŐZÍTŐ W Logikai szelep ÉS W Nyomógomb alapszelep VME-2-01 W Alap adapter Nyomógomb fej VRM 010 W Kétkezes indítószelep Pneumatikus szelep 3/2 NC PNV-33-PNS-NC Kapcsolódó dokumentum: Pneumatikus kapcsolási vázlat 6051-PNEU Ez a 14. oldal
