1 Melléklet A DIPLOMAT CONSUL DC 310, DL 210 FOGÁSZATI KEZELŐEGYSÉG FERTŐTLENÍTÉSÉNEK RENDSZERE 1. A FERTŐTLENÍTÉS CÉLJA ÉS FELHASZNÁLÁSA A pohár utántöltő és a vízvezetékek fertőtlenítése a bioréteg csökkentése, illetve annak eltávolítása céljából történik, amely bioréteget a mikro-baktériumtenyészet, penész és részecskék alkotnak a fogászati berendezés vizcsöveinek belső felületén. A fogászati készlet vezérlőegységét (hardvér) úgy tervezték, hogy lehetővé tegye a fertőtlenítés 3 fajtáját. A fertőtlenítés szükség szerint használható (kézileg működtethető-nem működik állandó jelleggel), egyszeri és a mód a memóriában elraktározódik. A fertőtlenítés módjai: - a pohár utántöltő fertőtlenítése - a hűtés vízvezetékeinek fertőtlenítése - fertőtlenítés hosszantartó hatással ALPRON fertőtlenítő oldatot használunk az Aplro medical vállalattól. A hűtés vízvezetékei és a pohár utántöltő fertőtlenítését legalább egyszer minden munkanap végén ajánljuk elvégezni. A hűtés vízvezetékei és a pohár utántöltő fertőtlenítésére szolgáló oldat tárolójaként egy műanyag tartály szolgál, amin egy kék szalag található ALPRON felirattal. A tartály a köpőblokkban helyezkedik el a kihúzható tartón, ami megkönnyíti a tartály utántöltését. (Kép 1.) FIGYELEM A fertőtlenítés módjait csak akkor aktiválhatjuk, ha a tartályokban elegendő mennyiségű oldat, vagy desztillált víz van (az aktiváció blokkol, ha nincs elegendő mennyiség)! A tartály desztillált vízzel való feltöltése csak akkor lehetséges, ha a vízforrás kapcsolója 0 helyzetben található. (Kép 2.) Az ALPRON oldat betöltése csak a fogászati berendezés kikapcsolt főkapcsolója esetén lehetséges! (Kép 1.) ALPRON oldat tartálya hu_hygiena dc310-dl210_2013_03 1/12

2 (Kép 2.) a vízforrás kapcsolója 0 helyzetben (a köpőblokkban) 2. A FERTŐTLENÍTÉS KEZELÉSE A NŐVÉRASZTAL BILLENTYŰZETÉRŐL A H B P O (Kép 3.) A nővérasztal billentyűzete Jelmagyarázat: H nyomógomb a hosszantartó fertőtlenítés kiválasztásához A nyomógomb a hűtés vízvezetékeinek fertőtlenítéséhez LED fényjelzéssel- HCOOL B nyomógomb a pohár utántöltő fertőtlenítéséhez LED fényjelzéssel - HCUP O a desztillált víz szintjének megjelenítésére szolgáló nyomógomb LED fényjelzéssel P az ALPRON fertőtlítő oldat szintjének megjelnítésére szolgáló nyomógomb LED fény jelzéssel A nővérasztal felől történő fertőtlenítés három gomb segítségével történik H, A és B. És ezen gombok segítségével történik a fertőtlenítés fajtájának kiválasztása. hu_hygiena dc310-dl210_2013_03 2/12

3 3. A FERTŐTLENÍTÉS KEZELÉSE A KEZELŐPULTRÓL A kezelőpultról történő működtetés két gomb segítségével történik. Ezen két gomb segítségével indítható el a fertőtlenítés. 4. A DESZTILLÁLT VÍZ ÉS OLDAT SZINTJÉNEK MEGJELNÍTÉSE A desztillált víz szintje az orvos kezelőpultjának kijelzőjén jelenik meg, ahogyan a nővérasztal billentyűzetén is egy a tál öblítésére szolgáló nyomógombba beépített LED dióda segítségével (Kép 3.) Alacsony szint esetén az alapkijelző harmadik sorában megjelenik a következő felirat:!!! WATER LOW!!! - nem jelenik meg az eszközzel való munka közben a tál öblítésére szolgáló nyomógombba beépített LED dióda szintén világít, miközben a fertőtlenítés kiválasztása automatikusan nem elérhető. A fertőtlenítő oldat szintje az orvos kezelőpult kijelzőjén jelenik meg, csakúgy, mint a nővérasztal kijelzőjén a pohár utántöltésére szolgáló nyomógombba beépített LED segítségével (Kép 3.). Alacsony szint esetén az alapkijelző harmadik sorában megjelenik a következő felirat:! DISINFECTION LOW! - nem jelenik meg az eszközzel való munka közben a pohár utántöltésére szolgáló nyomógombba beépített LED dióda szintén világít, miközben a fertőtlenítés kiválasztása automatikusan nem elérhető. 5. A FERTŐTELÍTÉS AKTIVÁLÁSA ÉS JELADÁSA A fertőtlenítés aktiválható a nővérasztal billentyűzetén található gombokkal (Kép 3.), csakúgy, mint az orvos kezelőpultjáról. A jeladás a gombokba beépített LED diódák segítségével történik. nővérasztal billentyűzetén és az orvos kezelőpultján lévő megjelenítés segítségével. hu_hygiena dc310-dl210_2013_03 3/12

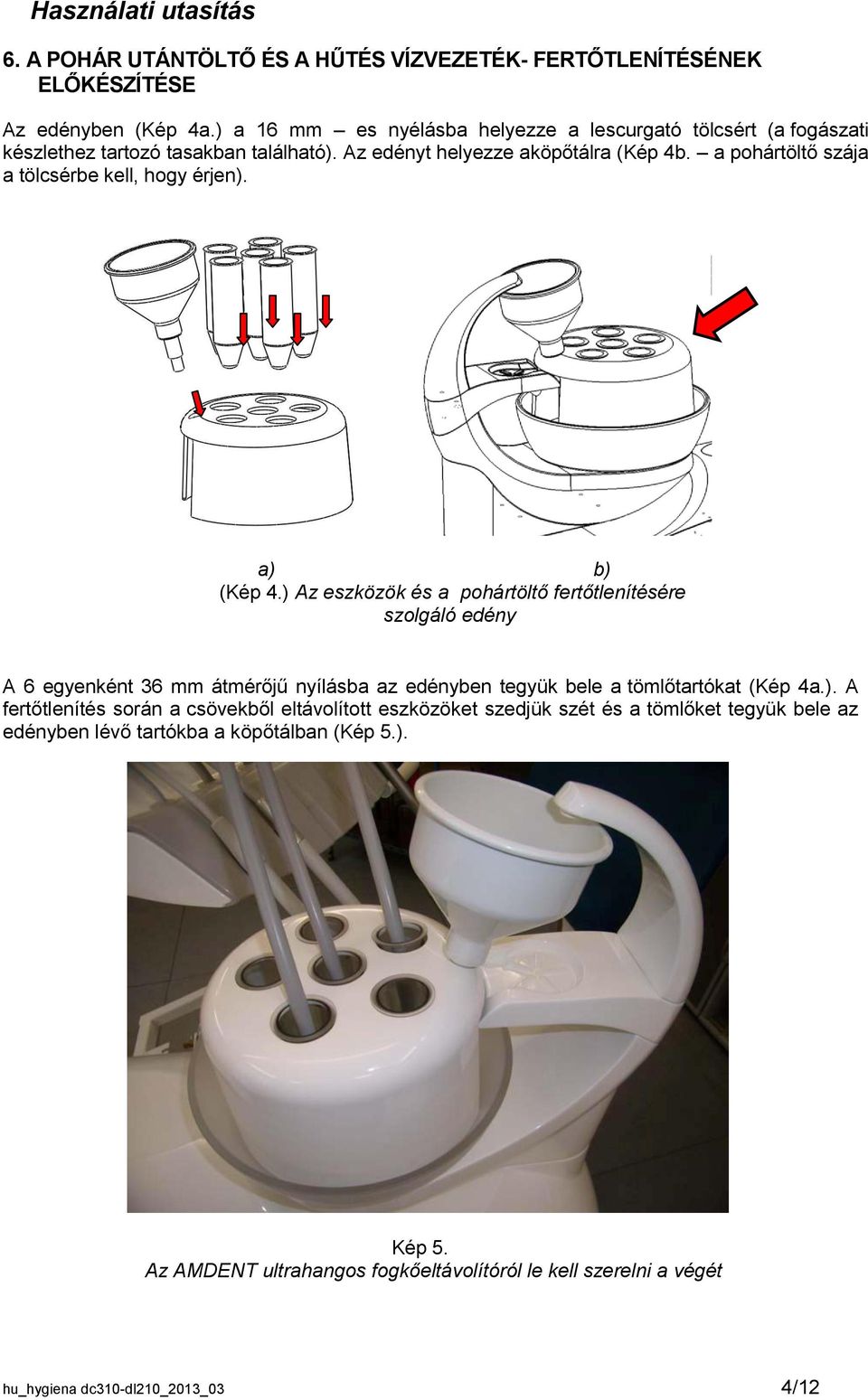

4 6. A POHÁR UTÁNTÖLTŐ ÉS A HŰTÉS VÍZVEZETÉK- FERTŐTLENÍTÉSÉNEK ELŐKÉSZÍTÉSE Az edényben (Kép 4a.) a 16 mm es nyélásba helyezze a lescurgató tölcsért (a fogászati készlethez tartozó tasakban található). Az edényt helyezze aköpőtálra (Kép 4b. a pohártöltő szája a tölcsérbe kell, hogy érjen). a) b) (Kép 4.) Az eszközök és a pohártöltő fertőtlenítésére szolgáló edény A 6 egyenként 36 mm átmérőjű nyílásba az edényben tegyük bele a tömlőtartókat (Kép 4a.). A fertőtlenítés során a csövekből eltávolított eszközöket szedjük szét és a tömlőket tegyük bele az edényben lévő tartókba a köpőtálban (Kép 5.). Kép 5. Az AMDENT ultrahangos fogkőeltávolítóról le kell szerelni a végét hu_hygiena dc310-dl210_2013_03 4/12

5 7. A FERTŐTLENÍTÉS MINDHÁROM FAJTÁJA KIVÁLASZTÁSÁNAK FELTÉTELEI A fertőtlenítés kiválasztása csak akkor lehetséges, ha: - az orvos kezelőpultján lévő eszközök a tartókba vannak helyezve (alap pozícióban) - a tartályban elegendő mennyiségű desztillált víz van a kijelzőn nem szabad ennek az üzenetnek lennie!!! WATER LOW!!! - nem világíthat ez a LED a nővérasztalon - a tartályban elegendő fertőtlenítő oldat van a kijelzőn nem lehet a következő üzenet! DISINFECTION LOW! - nem világíthat ez a LED ebben a gombban a nővérasztalon lévő billentyűzeten Nem elegendő mennyiségű desztillált víz vagy fertőtlenitő oldat esetén a fertőtlenités nem elérhető. 8. A POHÁR UTÁNTÖLTŐ FERTŐTLENÍTÉSE A fertőtlenités a következő időtartamokat veszi igénybe: - oldat feltöltése 5s - az oldat kifejti hatását 10 perc alatt - öblítés vízzel 30 másodperc 8.1 A POHÁR UTÁNTÖLTŐ FERTŐTLENÍTÉSÉNEK KIVÁLASZTÁSA A nővérasztal billentyűzetén nyomjuk meg a gombot. Ezután meggyullad a nyomógombba épített Led dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: CUP DISINFECTION UTÁNTÖLTŐ FERTŐTLENÍTÉSE TEGYE A CSÖVET A POHÁR UTÁNTÖLTŐ CUP TO START A KEZDÉSHEZ NYOMJA MEG A POHÁRTÖLTÉST 8.2 A POHÁR UTÁNTÖLTŐ FERTŐTLENÍTÉSÉNEK ELINDÍTÁSA A pohár utántöltő fertőtlenítésének kiválasztása után a 8.1 pontban leírtak szerint elindítjuk a fertőtlenítést a gomb megnyomásával az orvos kezelőpultján. A kezelőpult kijlezőjén megjelenik a következő üzenet: CUP DISINFECTION UTÁNTÖLTŐ FERTŐTLENÍTÉSE PROCESS IN PROGRESS PARANCS FOLYAMATBAN PRESS HCUP TO STOP LEÁLLÍTÁSHOZ NYOMJA MEG HCUP TIME TO END IN s: xxx LEÁLLÍTÁS IDEJE MÁSODPERCEKBEN: xxx z orvos kezelőpultjának kijlezőjén a negyedik sorban megindul a folyamatok végéig fennmaradó idő-visszaszámláló (feltöltés, hatás kifejtése, öblítés, megjelenítés). hu_hygiena dc310-dl210_2013_03 5/12

6 Az egész fertőtlenítő-ciklus befejezésekor az orvos kezelőpultjának kijelzöjén megjelenik: HYGIENE FOR CUP POHÁRTÖLTÉS HIGIÉNA PROCESS FINISHED FOLYAMAT BEFEJEZŐDÖTT PRESS HCUP TO EXIT KILÉPÉSHEZ NYOMJA MEG HCUP IDŐ BEFEJEZÉSIG MÁSODPERCEKBEN: 0 A nővérasztal billentyűzetén nyomja meg a.gombot. Ezután kialszik a nyomógombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: DENTAL UNIT V1 READY FOR WORK 8.3 A POHÁR UT ÁNTÖLTŐ FERTŐTLENÍTÉSÉNEK LEÁLLÍT ÁS A A 8.2 pontban leírtak alapján a fertőtlenítés elindítása után, azt le lehet állítani, ha a körülmények megkövetelik. A nővérasztal billentyűzetén nyomja meg a.gombot. Ezután kialszik a nyomógombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet CUP DISINFECTION UTÁNTÖLTŐ FERTŐTLENÍTÉSE PROCESS INTERRUPTED FOLYAMAT MEGSZAKÍTVA END OF DISINFECTION FERTŐTLENÍTÉSNEK VÉGE Az orvos kezelőpultjának kijelzőjén ezután megjelenik a következő üzenet PRESS HCUP TO START Továbbiakban járjon el úgy, ahogyan a fertőtlenítés kivalasztásakor a megnyomásával és kövesse a kijelzőn megjelenő parancsokat. gomb A fertőtlenítés minden megszakításánál és ismételt elindításánál csak vízzel való öblítés valósul meg, mivel a rendszerbe már egy meghatározhatatlan mennyiségű fertőtlenítő oldat került és a készletet a munkához megfelelő készenléti állapotba kell hozni. 8.4 A POHÁR UTÁNTÖLTŐ FERTŐTLENÍTÉS KIVÁLASZTÁS ÁN AK TÖRLÉSE Ha tévedésből történt a kiválasztás, vagy csak úgy döntött, hogy törli a kiválasztást, a nővérasztal billentyűzetén nyomja meg újra a gombot. Ezután kialszik a nyomógombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet CUP DISINFECTION UTÁNTÖLTŐ FERTŐTLENÍTÉSE PROCESS INTERRUPTED FOLYAMAT MEGSZAKÍTVA END OF DISINFECTION FERTŐTLENÍTÉSNEK VÉGE És ezután megjelenik DENTAL UNIT READY FOR WORK V1 hu_hygiena dc310-dl210_2013_03 6/12

7 9. A HŰTÉS VÍZVEZETÉKEINEK FERTŐTLENÍTÉSE A fertőtlenités a következő időtartamokat veszi igénybe - oldat feltöltése 20 másodperc - az oldat kifejti hatását 10 perc alatt - öblítés vízzel 30 másodperc Figyelem!!! A fertőtlenités ezen szakasza alatt a fertőtlenitésre szánt összes csőnek az edényben kell lennie!!! 9.1 A HŰTÉS VÍZVEZETÉKEINEK FERTŐTLENÍTÉSE A nővérasztal billentyűzetén nyomja meg a gombot. Ezután meggyullad a nyomógombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik: PIPE DISINFECTION TÖMLŐK FERTÖTLENÍTÉSE PUT PIPES TO BOWL TEGYE A TÖMLŐT A TÁLBA PRESS COOL TO START ELINDÍTÁSHOZ NYOMJA MEG HUTEST 9.2 A HŰTÉS VÍZUTAI FERTÖTLENÍTÉSÉNEK ELINDÍT ÁS A A 9.1 pontban leírtak alapján a hűtés vízevezetékeinek fertőtlenítése kiválasztása után elindítjuk a fertőtlenítést a gomb megnyomásával (a fertőtlenítéshez minden tömlőnek az edényben kell lennie). Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PIPE DISINFECTION TÖMLŐK FERTÖTLENÍTÉSE PROCESS IN PROGRESS PARANCS FOLYAMATBAN PRESS HCOOL TO STOP LEÁLLÍTÁSHOZ NYOMJA MEG HCOOL TIME TO END IN s: xxx IDŐ BEFEJEZÉSIG MÁSODPERCEKBEN: 0 Az orvos kezelőpultjának kijlezőjén a negyedik sorban megindul a folyamatok végéig fennmaradó idő-visszaszámláló (feltöltés, hatás kifejtése, öblítés, megjelenítés). Az egész fertőtlenítő-ciklus befejezésekor az orvos kezelőpultjának kijelzöjén megjelenik: PIPE DISINFECTION TÖMLŐK FERTÖTLENÍTÉSE PROCESS FINISHED FOLYAMAT BEFEJEZŐDÖTT PRESS HCOOL TO EXIT KILÉPÉSHEZ NYOMJA MEG HCOOL TIME TO END IN s:0 IDŐ BEFEJEZÉSIG MÁSODPERCEKBEN: 0 A HCOOL megnyomása után azonnal kiléphet a fertőtlenítésből a tömlők alaphelyzetbe való visszahelyezése nélkül: Ha nem nyomja meg a HCOOL, ezután megjelenik: PIPE DISINFECTION TÖMLŐK FERTÖTLENÍTÉSE PROCESS FINISHED FOLYAMAT BEFEJEZŐDÖTT PUT PIPES TO TABLE TEGYE A TÖMLŐKET AZ ASZTALBA TIME TO END IN s: 0 IDŐ BEFEJEZÉSIG MÁSODPERCEKBEN: 0 Az összes tömlő alapáálapotba való visszahelyezése után megjelenik: PIPE DISINFECTION TÖMLŐK FERTÖTLENÍTÉSE PROCESS FINISHED FOLYAMAT BEFEJEZŐDÖTT PRESS HCOOL TO EXIT KILÉPÉSHEZ NYOMJA MEG HCOOL TIME TO END IN s: 0 IDŐ BEFEJEZÉSIG MÁSODPERCEKBEN: 0 hu_hygiena dc310-dl210_2013_03 7/12

8 A nővérasztal billentyűzetén nyomja meg a gombot. Ezután kialszik a nyomógombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: DENTAL UNIT V1 READY FOR WORK 9.3 A HŰTÉS VÍZUTAI FERTÖTLENÍTÉSÉNEK LEÁLLÍTÁS A A 9.2 pontban leírtak alapján a fertőtlenítés elindítása után le lehet azt állítani, ha a körülmények megkövetelik. A nővérasztal billentyűzetén nyomja meg a gombot. Ezután kialszik a nyomógombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PIPE DISINFECTION TÖMLŐ FERTÖTLENÍTÉSE PROCESS INTERRUPTED FOLYAMAT MEGSZAKÍTVA END OF DISINFECTION FERTÖTLENÍTÉSNEK VÉGE Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PIPE DISINFECTION TÖMLŐ FERTÖTLENÍTÉSE PROCESS INTERRUPTED FOLYAMAT MEGSZAKÍTVA KEEP PIPES IN BOWL HAGYJA A TÖMLŐKET A MOSDÓBAN Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PRESS HCOOL TO START Továbbiakban járjon el úgy, ahogyan a fertőtlenítés kivalasztásakor a megnyomásával és kövesse a kijelzőn megjelenő parancsokat. gomb A fertőtlenítés minden megszakításánál és ismételt elindításánál csak vízzel való öblítés valósul meg, mivelhogy a rendszerbe már egy meghatározhatatlan mennyiségű fertőtlenítő oldat került és a készletet a munkához megfelelő készenléti állapotba kell hozni. 9.4 A HŰTÉS VÍZUTAI FERTÖTLENÍTÉS KIVÁL ASZT ÁSÁN AK LEÁLLÍTÁS A Ha tévedésből történt a kiválasztás, vagy csak úgy döntött, hogy törli a kiválasztást, a nővérasztal billentyűzetén nyomja meg újra a gombot. Ezután kialszik a nyomógombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet PIPE DISINFECTION TÖMLŐ FERTÖTLENÍTÉSE PROCESS INTERRUPTED FOLYAMAT MEGSZAKÍTVA END OF DISINFECTION FERTÖTLENÍTÉSNEK VÉGE És ezután megjelenik: DENTAL UNIT V1 READY FOR WORK hu_hygiena dc310-dl210_2013_03 8/12

9 10 FERTÖTLENÍTÉS HOSSZANTARTÓ HATÁSSAL A fertőtlenités a következő időtartamokat veszi igénybe: - oldat betöltése a pohárfeltöltő számára 5 másodperc - oldat betöltése a hűtés vízutai számára 20 másodperc - az oldat kifejti hatását a készlet kikapcsolása után - vízöblítés a készlet bekapcsolása után a pohárfeltöltő számára 30 másodperc, a vízvezetékek számára 30 másodperc 10.1 HOSSZANTARTÓ HATÁSÚ FERTŐTLENÍTÉS KIVÁLASZTÁSA A nővérasztal billentyűzetén nyomja meg a megjelenik a következő üzenet: gombot. Az orvos kezelőpultjának kijelzőjén PUT PIPES TO BOWL TEGYE A TÖMLŐKET A MOSDÓBA PRESS HCUP TO START INDÍTÁSHOZ NYOMJA MEG HCUP PRESS CUP TO EXIT LEÁLLÍTÁSHOZ NYOMJA MEG CUP 10.2 HOSSZANTARTÓ HATÁSÚ FERTŐTLENÍTÉS ELINDÍTÁSA A 10.1 pontban leírtak alapján a hosszantartó fertőtlenítés kiválasztása után (a fertőtlenítésre szánt eszközök tömlői az edényben vannak) fertőtlenítést a gomb megnyomásával indítjuk el a nővérasztal billentyűzetén. Ezután felgyullad a gombba épített LED dióda. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PRESS CUP TO START INDÍTÁSHOZ NYOMJA MEG CUP Ezután az orvos kezelőpultján nyomja meg a megjelenik a következő üzenet: gombot. Az orvos kezelőpultjának kijelzőjén PRESS HCUP TO STOP LEÁLLÍTÁSHOZ NYOMJA MEG HCUP DISINFECTION PROCESS FERTŐTLENÍTÉS FOLYAMATBAN PRESS HCUP TO STOP LEÁLLÍTÁSHOZ NYOMJA MEG HCUP TIME TO END IN s: xxx IDŐ BEFEJEZÉSIG MÁSODPERCEKBEN: 0 PRESS HCUP TO STOP LEÁLLÍTÁSHOZ NYOMJA MEG HCUP TIME TO END IN s: xxx IDŐ BEFEJEZÉSIG MÁSODPERCEKBEN: 0 hu_hygiena dc310-dl210_2013_03 9/12

10 A fertőtlenítő oldat betöltése után az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PRESS HCUP TO STOP LEÁLLÍTÁSHOZ NYOMJA MEG HCUP PROCESS FINISHED FOLYAMAT BEFEJEZŐDÖTT az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: SWITCH OFF THE UNIT KAPCSOLJA KI A BERENDEZÉST Ezen üzenet megjelenése után kapcsolja ki a fogorvosi berendezést a hálózati kikapcsológomb segítségével, hogy a fertőtlenítő oldat a szükséges ideig fejthesse ki hatását A HOSSZANTARTÓ HATÁSÚ FERTŐTLENÍTÉS LEÁLLÍTÁSA A 10.2 pontban leírtak alapján a fertőtlenítés elindítása után le lehet azt állítani, ha a körülmények megkövetelik. A nővérasztal billentyűzetén nyomja meg a LED dióda kialszik. Ezután az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: gombot, miután a gombba épített PRESS HCUP TO STOP LEÁLLÍTÁSHOZ NYOMJA MEG HCUP PROCESS INTERRUPTED FOLYAMAT MEGSZAKÍTVA Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: SWITCH OFF THE UNIT KAPCSOLJA KI A BERENDEZÉST 10.4 A HOSSZANTARTÓ HATÁSÚ FERTŐTLENÍTÉS KIVÁLASZTÁSÁNAK TÖRLÉSE Ha tévedésből történt a kiválasztás, vagy csak úgy döntött, hogy törli a kiválasztást az orvos kezelőpultjának billentyűzetén nyomja meg a gombot. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: DENTAL UNIT V1 READY FOR WORK 11 A FERTŐTLENÍTÉS BEFEJEZÉSE A BERENDEZÉS BEKAPCSOLÁSA UTÁN A fertőtlenítés befejezése a berendezés bekapcsolása után azon belső vezetékek vízzel történő átöblítéséből áll, amelyek fertőtlenítő oldattal voltak feltötlve. A fertőtlenítés befejezése a berendezés bekapcsolása után a következő esetekben szükséges: a berendezés kikapcsolása előtt hosszantartó hatású fertőtlenítést indítottak el bármely fertőtlenítés elindítása közben hálózati áramkiesés következett be bármely fertőtlenítés elindítása közben tévedésből kikapcsolták a berendezést Figyelem Mialatt befejezzük a hűtés vízvezetékeinek fertőtlenítését, az összes fertőtlenítésre szánt tömlőnek az edényben kell lennie. Amennyiben a bekapcsolás után szükséges befejezni a pohár utántöltő fertőtlenítését, az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PRESS HCUP TO START hu_hygiena dc310-dl210_2013_03 10/12

11 A nővérasztal billentyűzetén nyomja meg a gombot, miután a gombba épített LED dióda kigyullad. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: CUP DISINFECTION UTÁNTÖLTŐ FERTŐTLENÍTÉSE PRESS CUP TO START INDÍTÁSHOZ NYOMJA MEG UTÁNTÖLTŐ Továbbiakban a 8.2 pontban leírtak alapján járjon el. Amennyiben a bekapcsolás után szükséges befejezni a hűtés vízvezetékeinek fertőtlenítése, az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PRESS HCOOL TO START A nővérasztal billentyűzetén nyomja meg a gombot, miután a gombba épített LED dióda kigyullad. Az orvos kezelőpultjának kijelzőjén megjelenik a következő üzenet: PIPE DISINFECTION TÖMLŐ FERTÖTLENÍTÉSE PRESS COOL TO START INDÍTÁSHOZ NYOMJA MEG HUTES Továbbiakban a 9.2 pontban leírtak alapján járjon el. A fertőtlenítő-oldat minden egyes betöltését a rendszer figyelemmel kíséri és bejegyzi egy a hálózati feszültségtől független memóriaegységbe. A berendezés minden bekapcsolása után a memóriaegység tartalmát a rendszer automatikusan ellenőrzi és a bejegyzett adatok alapján a fertőtlenítés szükség esetén befejezésre kerül. Mivel a memóriaegységben elmentett és a fertőtlenítés folyamatára, valamint az egész berendézre vonatkozó adatok fontosak, a memóriaegységet a rendszer minden bekapcsolás alkalmával teszteli a megfelelő működés érdekében. A memóriaegység helytelen működése esetén a berendezés bekapcsolása után az orvos kezelőpultjának kijelzőjén megjelenik a harmadik sorban a következő üzenet:!!! EEPROM ERROR!!! Figyelem Ezen üzenet megjelenése esetén haladéktalanul lépjen kapcsolatba a szervíz munkatársával. Ilyen esetben az elmentett adatok helyessége nem garantált, így munkvégzés előtt alaposan el kell végezni az összes tömlő vízzel történő átmosását legalább 20 másodpercig, minden egyes tömlő esetében bekapcsolt hűtés és a pohár utántöltő öblítés mellett 20 másodpercig, ha halaszthatatlan munkavégzés szükségeltetik. Amennyiben be akarjuk fejezni a hűtés vízvezetékeinek fertőtlenítését, ennek feltétele a megfelelő desztillált vízszint a tartályban. A nem megfelelő desztillált vízszint esetén, a 4. pontban leírtak alapján a következő helyzet áll elő. A berendezést ki kell kapcsolni, a vizet újratölteni, a berendezést ismét bekapcsolni és követni az orvos kezelőpultjának kijelzőjén megjelenő utasításokat az idevágó előző pontokban leírtak alapján. hu_hygiena dc310-dl210_2013_03 11/12

12 12 HANGJELZÉSEK FERTŐTLENÍTÉS SORÁN Fertőtlenítés során négy féle hangjelzés hallható: háromszori sípolás a fertőtlenítő-oldat minden rendszerbe való betöltése után háromszori sípolás abban az esetben, ha bármely fertőtlenítést be kell fejezni bekapcsolás után háromszori sípolás a memóriaegység nem megfelelő működése esetén 6szor háromszori sípolás bármely fertőtlenítés befejezése esetén A hangjelzés a működtető személyzet figyelmét hivatott felhívni az orvos kezelőpultjának kijelzőjén megjelenő szöveges üzenetekre. 13 FECSKENDŐ FERTŐTLENÍTÉSE Az orvos kezelőpultján és a nővérasztalon (ha a felszereltség része) található fecskendő tisztaságának elvégzését hivatott szolgálni. Figyelem A fecskendő fertőtlenítését csak akkor kezdhetjük meg, ha a kezelöpulton található tartókból el lett távolítva az összes tömlő, amelyeken a fertőtlenítés elvégzésre kerül. Ezért a fecskendő fertőtlenítése az összes tömlő fertőtlenítésével együtt javallott. Győződjön meg róla, hogy a kezelöpulton található tartókból el lett-e távolítva az összes tömlő a fecskendőn kívül és bele lett helyezve az edénybe (Kép 5.) a fertőtlenítés elvégzése végett. Vegye ki az eszköztartóból a fecskendőt és irányítsa a köpőtálba, illetve a fertőtlenítésre szolgáló edény szabad nyílásába, a lecsurgató tölcsérbe (Kép 5.) vagy egy más külső edénybe. A fecskendők fertőtlenítése minden munkanap végén javasolt. A fecskendők ezután történő tiszta vízzel való átmosását legalább 20 másodpercig kell végezni (a fecskendőt irányítsa a köpőtálba és nyomja meg a bal kart). Ezen átmosás elvégzése csak a következő munkanap elején javasolt. FOGÁSZATI BERENDEZÉSEK GYÁRTÓJÁNAK JAVASLATA Általában a berendezés célirányos fertőtlenítése a munkanap végén a leghatékonyabb. A berendezés belső vezetékeinek ezután történő átmosása tiszta, illetve desztillált vízzel a következő munkanap elején biztosítja a felbomlott biorétegek eltűnését a fogászati berendezés belső vezetékeiről, miután a fertőtlenítő-oldat kifejti hatását. Az ALPRON fertőtlenítő-oldat mennyiségét a rendszer a fertőtlenítési folyamat során automatikusan beállítja és lehetőség van ennek kézzel történő megváltoztatására, ha a gyártó által beállított koncentráció nem felel meg a felhasználónak. Saját koncentráció beállítása 2 fojtószelep segítségével lehetséges (Lásd Kép 6.), amelyek a fertőtlenítő-szelep kivezető nyílásán helyezkednek el a köpőblokkban. Javasoljuk a beállítást márkaszervíz alkalmazottjával elvégezni. b) a) b a Kép 6. Higiéniai oldatok fojtószelepei a) fertőtlenítő-oldat fojtószelepe a pohár utántöltő számára b) fertőtlenítő-oldat fojtószelepe a hűtés vízvezetékei számára hu_hygiena dc310-dl210_2013_03 12/12
