1 ARTE PEST BUDA Kockakőrendszer

2 Új megoldás hagyományos burkolásokhoz Az ARTE Pest Buda kockakő összekapcsolja a számos európai város óvárosi negyedéből ismert, legyezőszerűen lerakott kiskocka kő attraktív megjelenését egy modern, teljes körű térkő rendszer előnyeivel. A szabadalmaztatott térkő rendszer a legyezőszerűen lerakott terméskő klasszikus geometriája alapján kifejlesztett újítás. Optikailag úgy néz ki, mintha sok különböző egyedi kőből állna. A valóságban azonban csak tíz különböző kőelemből tevődik össze. Egyedi optikáját az adja, hogy több egymáshoz igazított kiskocka követ megfelelően mély látszólagos fugák optikailag elválasztanak egymástól. Sarokkövek képezik az átmenetet a szomszédos ívhez. Az egyszerű lerakhatóság érdekében a köveknek a rádiusz szerinti külső oldalán oldaljelölések vannak. A standard ív szélessége 120 cm, magassága, pedig 25 cm. Egyenes vonalú lerakás esetén kiegészítő kövekkel 153 cm szélesre lehet bővíteni az ívet. A sokoldalú alkalmazási lehetőségek közé tartoznak a kanyarok és teljes körforgalmak. A szélek kialakításához speciális építési garnitúrák állnak rendelkezésre. Az ARTE Pest Buda kockakövet hullámos formában is le lehet rakni. Ez különösen terek burkolása esetén jelent attraktív megoldást. A Pest Buda kockakő előnyeinek áttekintése: Modern technikával kombinált, hagyományokban gazdag hangulatot sugároz Rendkívül nagy terhelést bír (egészen a III. terhelési osztályig) Az Einstein rendszernek köszönhetően a kövek nem mozdulnak el egymástól A különböző lerakási variációknak köszönhetően sokoldalúan felhasználható A különböző felületváltozatoknak köszönhetően sokféleképpen alakítható Gyorsan, egyszerűen lerakható Gazdaságos megoldás történelmi és műemlék védelem alatt álló városrészek rehabilitációjához. Akár történelmi, műemlék védelem alatt álló városrészek rehabilitációjáról, akár a modern építészettel szembeni izgalmas kontraszt megteremtéséről van szó, az ARTE Pest Buda kockakővel jellegzetes, tartósan nagy terhelést bíró felületburkolatok alakíthatók ki. 2

3 A kövek Kövek Az ARTE Pest Buda kockakőből lerakott ív 10 különböző kőelemből tevődik össze. Az ív szélessége 120 cm, magassága 25 cm. Egyedi optikáját több formázott kiskocka kő adja, melyeket látszólagos (ál) fugák választanak el egymástól. A látszólagos fugák geometriája megfelelően mély és tetőformájú, hogy biztosítsa a víz lefolyását. Az egyszerű lerakhatóság érdekében a kövek külső oldala meg van jelölve. 25 cm 59,5 cm 120 cm 3

4 Optikai változatok és színek Optikai változatok Sematikus fugakép Egyenes vonalas, strukturált dizájn Az ív kiegészítő kövekkel bővíthető Természetes fugakép Lerakás természetes futással, valamint kanyarokkal és ívekkel Nem sematikus, természetes futással Kanyarokhoz és körforgalmakhoz ajánlott Színek és méretek antracit patinaszürke patinabarna 10 cm-es vastagságban 8 és 10 cm-es vastagságban 8 és 10 cm-es vastagságban További színek és felületek rendelésre! 4

5 A rendszer Szállítási forma A különböző köveket 2 palettán szállítjuk. Az egyik palettán az ívelt kövek, a másikon a sarokkövek vannak. A lerakás során ajánlatos egyszerre több raklapról keverni a köveket, hogy kiegyenlítsék az elkerülhetetlen színeltéréseket. 1. ábra: így szállítjuk Egy ív szélessége: 120 cm 1-4 ARTE kiegészítő kő alkalmazásával az ARTE Pest Buda kockakő ívet CSAK sematikus fugakép kialakítása esetén lehet bővíteni (128,25; 136,50; 144,75; 153,00 cm) Kiegészítő kő 2. ábra: így kell lerakni B sor - jelölés nélkül B típusú sarokkő A sor - jelöléssel A típusú sarokkő A3 kő jelöléssel 3. ábra: A lerakási egységeket az A és B sorba tartozó valamennyi kő oldalán lévő jelölések alapján lehet könnyen, gyorsan megkülönböztetni. 5

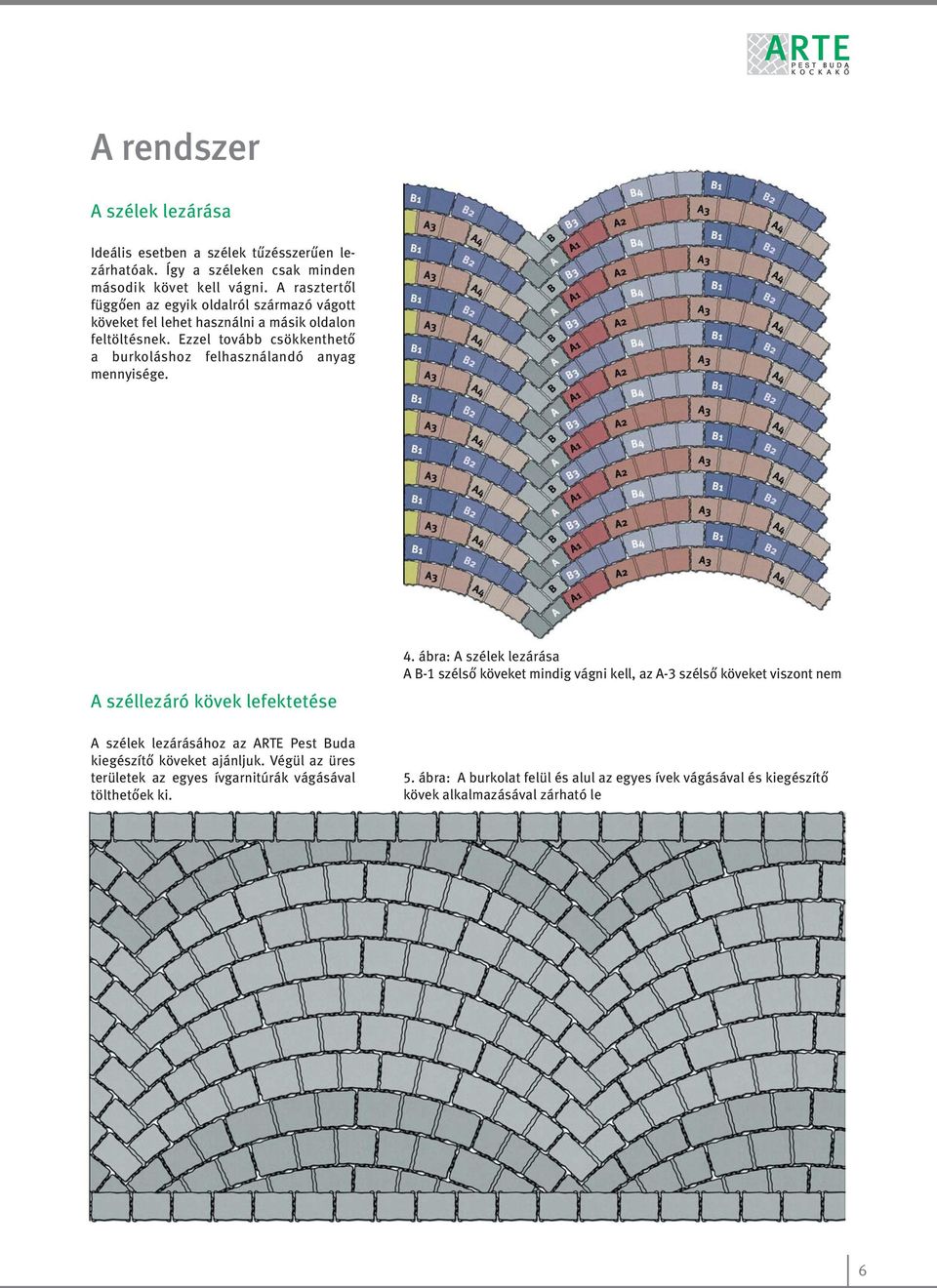

6 A rendszer A szélek lezárása Ideális esetben a szélek tűzésszerűen lezárhatóak. Így a széleken csak minden második követ kell vágni. A rasztertől függően az egyik oldalról származó vágott köveket fel lehet használni a másik oldalon feltöltésnek. Ezzel tovább csökkenthető a burkoláshoz felhasználandó anyag mennyisége. A széllezáró kövek lefektetése A szélek lezárásához az ARTE Pest Buda kiegészítő köveket ajánljuk. Végül az üres területek az egyes ívgarnitúrák vágásával tölthetőek ki. 4. ábra: A szélek lezárása A B-1 szélső köveket mindig vágni kell, az A-3 szélső köveket viszont nem 5. ábra: A burkolat felül és alul az egyes ívek vágásával és kiegészítő kövek alkalmazásával zárható le 6

7 A rendszer Sematikus fugakép Az ARTE Pest Buda kockakő sematikus fugaképpel történő lerakásához struktúrált, egyenes vonalú optikával rendelkező felületekhez az A és B ívekből álló sorokat mindig felváltva kell egymásra rakni. A sarokkövek mindig pontosan egymás felett vannak. 6. ábra: Ívek lerakása sorokban, az A és B sorokat mindig váltakoztatva Hullámos optikájú lerakás Hullámos optikájú felület kialakításához az íveket sarokkövek nélkül felváltva kell egymáshoz illeszteni, melynek során minden második ívet 180 -kal meg kell fordítani. 7. ábra: Hullámos optikájú lerakás Természetes fugakép Az ARTE Pest Buda kockakő ívek természetes fugaképpel történő lerakása, valamint ívek és kanyarok kialakítása esetén, a kockakő burkolat ék alakú lerakási egységekből tevődik össze. A mindenkor következő sorban mindig egy ívvel csökken az ívek száma. Ehhez a sarokköveket vágni kell. 8. ábra: Ék alakú lerakási egység jobbos ívhez 9. ábra: Ék alakú lerakási egység balos ívhez 7

8 A rendszer A lerakási egységek kombinálása A burkolandó felületet az ék alakú lerakási egységek megfelelő kombinációjával is lehet alakítani. Ívek és kanyarok kialakítása esetén egyszerűen több ék alakú egységet kell egymásra helyezni. Lerakási egységek sorrendje: az ívek száma megfelel a lerakási egységek számának is. 10. ábra: Lerakási egységek sorrendje, páros ívszámú ARTE Pest Buda kockakő ívek esetén. Budai vár - látványterv Az eredeti állapot Az ARTE Pest Buda térkőrendszer lefektetése utáni állapot (látványterv) 8
