1 Natural Outdoor Weathering Természetes szabadtéri időjárásállóság-vizsgálat It is simple??? Egyszerű??? Laurence F. Bond Global Sales Manager Testing Services October, 2011

2 SOUTH FLORIDA TEST SERVICE Dél-Florida szabadtéri állomás

3 DSET LABORATORIES DSET laboratóriumok

4 WHERE? AWSG szabadtéri vizsgáló állomások és klimatikus jellemzők AWSG Worldwide Exposure Network Phoenix, Arizona, USA (Desert) sivatagi Miami, Florida, USA (2) (Subtropical) szubtrópusi Key West, Florida, USA (Marine/Salt Atmosphere) sós tengeri Jacksonville, Florida, USA (Environmental Etch) maró hatás Chicago, Illinois, USA (Industrial) ipari Prescott, Arizona, USA (High Altitude) magaslati Flagstaff, Arizona, USA (High Altitude/Alpine) magaslati/alpesi Hoek van Holland, Netherlands (Industrial Salt Atmosphere) ipari sós Sanary, France (Mediterranean) mediterrán Albert, Michigan (Temperate Cold Climate) mérsékelt hideg Chennai, India (Tropical) trópusi

(Subtropical) szubtrópusi Key West, Florida, USA (Marine/Salt Atmosphere) sós tengeri Jacksonville, Florida, USA (Environmental Etch) maró hatás Chicago, Illinois,

5 WHERE? Atlas szabadtéri vizsgáló állomások AWSG Worldwide Exposure Network Affiliate Sites: Singapore (Tropical) trópusi Ottawa, Canada (Cold Climate) hideg klíma Choshi, Japan (Temperate Corrosion) mérsékelt korrozív Miyakojima, Okinawa (Subtropical Corrosion) szubtrópusi korrozív Melbourne, Australia (Desert) sivatagi Townsville, Australia (Subtropical) szubtrópusi Sochi, Russia (Salt Atmosphere) sós környezet Seosan, Korea China Hainan Island Medina, Ohio (Omega)

Ottawa, Canada (Cold Climate) hideg klíma Choshi, Japan (Temperate Corrosion) mérsékelt korrozív Miyakojima, Okinawa

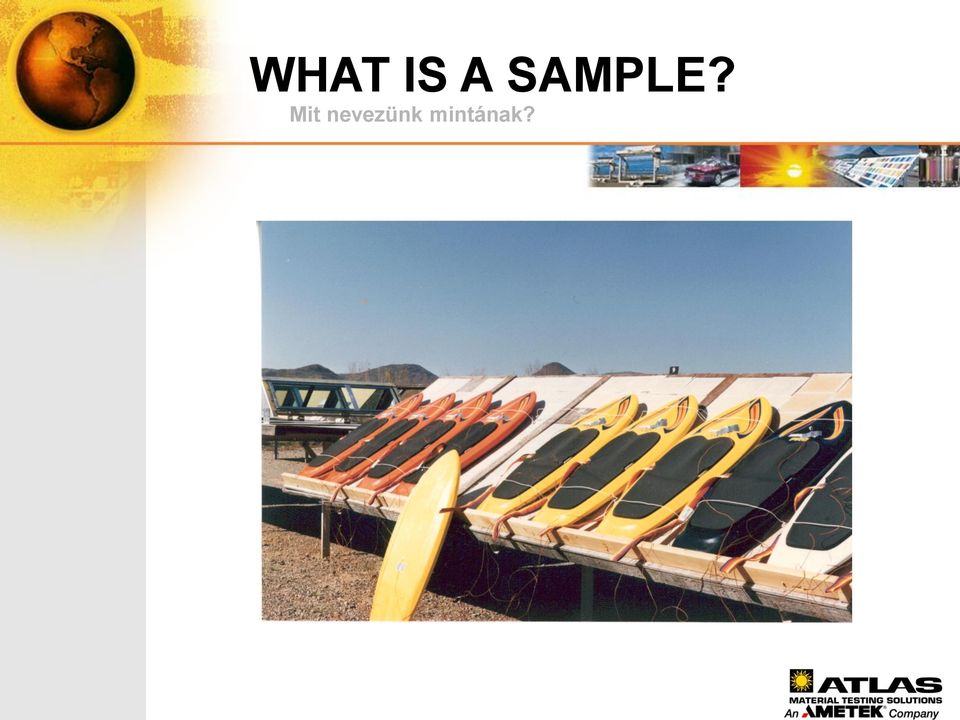

6 WHAT IS A SAMPLE? Mit nevezünk mintának? Anything that is not a Panel. Mindent vizsgálhatunk, ami nem panel.

7 WHAT IS A SAMPLE? Mit nevezünk mintának?

8 WHAT IS A SAMPLE? Mit nevezünk mintának?

9 WHAT IS A SAMPLE? Mit nevezünk mintának?

10 WHAT IS A SAMPLE? Mit nevezünk mintának?

11 Rack Angles Kitettségi szögek, mintatartók beállítása Horizontal 5 o Latitude (26 o, 34 o ) vízszintes Északi-szélességi kör szerint 45 o 90 o Ground-facing Other lefordított más

12 Rack Angles Kitettségi szögek Horizontal vízszintes

13 Rack Angles Kitettségi szögek Horizontal

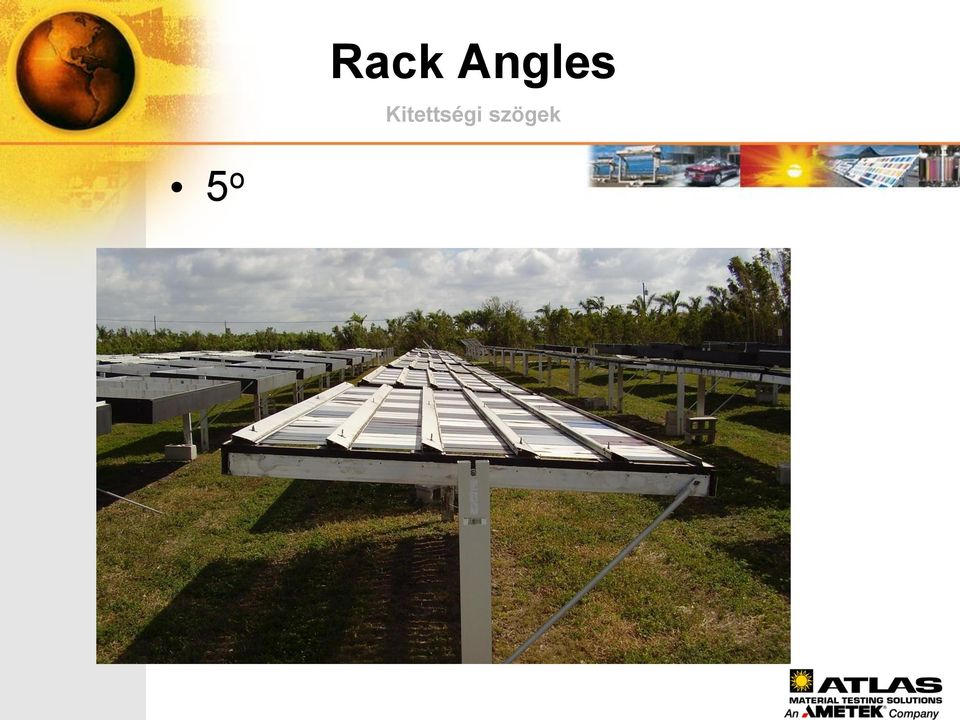

14 Rack Angles Kitettségi szögek 5 o

15 Rack Angles Kitettségi szögek Latitude (26 o, 34 o ) Primarily used for building products and as a part of the variable-angle exposure schedule required by solar energy conversion materials such as glazings and absorbers for hot water production. Földrajzi szélesség szerinti szögbeállítás: -elsősorban az épületelemeknél használják, valamint az olyan esetben, amikor a változtatható szögű kitettséget használunk, hogy maximalizáljuk az elnyelt napenergiát. (Például napkollektorok üvegét és hőelnyelő rétegét vizsgáljuk ilyen módszerrel.

Földrajzi szélesség szerinti szögbeállítás: -elsősorban az épületelemeknél használják, valamint az olyan esetben, amikor a

16 Rack Angles Kitettségi szögek 45 o

17 Rack Angles Kitettségi szögek 90 o

18 Rack Angles Kitettségi szögek Ground-facing Ground-facing exposures are conducted to evaluate the effect of Albedo (reflected sunlight). A lefele fordított beállítással az Albedo-hatást lehet vizsgálni. Other A Variable-Angle exposure may be requested. This incorporates a 45 o exposure during the Winter, latitude angle (26 o or 34 o ) during the Spring and Autumn and 5 o during the Summer months. Változó szögű beállítás: 45 télen, földrajzi szélesség szerint tavasszal és ősszel, 5 nyáron

Other A Variable-Angle exposure may be requested.

19 Rack Angles Kitettségi szögek Other

20 Static Weathering Statikus vizsgálat Rack Angles Rack Directions Direct Indirect kitettségi szög tájolás

21 Rack Direction Mintatartó tájolása South North East West Southwest

22 Rack Direction Mintatartó tájolása South

23 Rack Direction Mintatartó tájolása North

24 Rack Direction Mintatartó tájolása North/South

25 Rack Direction Mintatartó tájolása South North East West

26 Rack Direction Mintatartó tájolása Southwest

27 Rack Direction Mintatartó tájolása Solar Tracking Napkövető állvány

28 Direct Exposures Black Box fekete doboz Direkt (közvetlen) megvilágítás

29 Static Weathering Statikus vizsgálat Rack Angles Rack Directions Direct Indirect kitettségi szög tájolás direkt (közvetlen) megvilágítás indirekt megvilágítás

30 Static Weathering Statikus vizsgálat Rack Angles Rack Directions Direct Indirect Also called Under Glass but the glazing type is not limited to glass Az indirekt, vagyis közvetett megvilágítást ablaküveg mögötti megvilágításnak is nevezik, de nem csak üveget használnak

31 Glazing Type Indirect Exposures Indirekt megvilágítás Ablak típusok Single-Strength egyrétegű Double-strength kétrétegű Automotive Side, untinted autó oldalablak, nem színezett Automotive Side, tinted autó oldalablak, színezett Windshield (laminated) szélvédő, fóliázott Polymer Glazings polimer üveg Architectural (Low E, Tinted, Laminated, etc.) épület üvegek (visszaverő, színezett, fóliázott, stb.

32 Indirect Exposures Indirekt megvilágítás Glazing Type Single-Strength egyrétegű ablak

33 Indirect Exposures Indirekt megvilágítás Glazing Type Automotive Side, tinted oldalablak, színezett

34 Indirect Exposures Indirekt megvilágítás Glazing Type Automotive Side, European Side Glazing európai előírású oldalablak

35 Indirect Exposures Indirekt megvilágítás Glazing Type Automotive Side untinted nem színezett oldalablak

36 IP/DP Box Instrument Panel/Door Panel Cabinet GM Requirement (GM9538P) 1 year of exposure = 3-5 years of service life Do not exceed temperature based on part location in automobile service position Temperature limits range from 85 o to 110 o C GM9538P követelmények 1 év kitettség = 3-5 év valós terhelés A hasznos élettartam alatti hőmérsékletterhelést ne lépje túl a mintatartóban lévő hőmérséklet. Hőmérséklet 85 C-tól 100 C-ig.

37 Indirect Exposures Indirekt megvilágítás Glazing Type Windshield szélvédők

38 Static Weathering Statikus vizsgálat Rack Angles Rack Directions Direct Indirect Open-Backed kitettségi szög tájolás direkt megvilágítás ablaküveg mögött nyitott hátoldalú tartó

39 Open-Backed Nyitott hátoldalú tartó

40 Static Weathering Statikus vizsgálat Open-Backed (Wire Mesh Supported) drótháló tartó

41 Open-Backed Nyitott hátoldalú tartó Advantages Előnyök cooler temperatures than Backed alacsonyabb hőmérséklet, mint a zárt hátoldalnál condensation forms quicker gyorsabb kondenzáció Disadvantages may not simulate end-use nem mindig szimulálja a végső felhasználást Hátrányok cooler than Backed hűvösebb, mint a zárt hátoldal dries quicker than Backed gyorsabb száradás, mint a zárt hátoldalúnál

42 Static Weathering Statikus vizsgálat Rack Angles Rack Directions Direct Indirect Open-Backed Backed kitettségi szög tájolás direkt ablaküveg mögött nyitott hátoldal zárt hátoldal

43 Backed Zárt hátoldalú tartó Backing types Hátoldal típusok Plywood furnérlemez Insulated hőszigetelő Advantages Disadvantages Applications Előnyök Hátrányok Alkalmazások

44 Static Weathering Statikus vizsgálat Backed (Plywood) furnérlemez

45 5 STATIC TEMPERATURE Reference Measurements: 70 C 53 C 52 C 45 C 41 C Backed Black Un- Backed Black Backed White Un- Backed White Ambient Hőmérsékleti értékek összehasonlítása 41 C környezeti hőmérséklet mellett

46 It is Simple, yes??? Egyszerű, igen??? Globally there are over 800 Standards (Corporate, Industry, National, International) regulating weathering. Globálisan kb. 800 szabvány (testületi, ipari, nemzeti, nemzetközi) szabályozza az időjárás állósági vizsgálatokat. It can be very complicated if you do not have a clear plan for testing. Nagyon bonyolult is lehet, ha nincs jól átgondolt vizsgálati terv. How can we help you? Segíthetünk?

47 fin...

48 Questions? Kérdések?
