1 ACÉL HULLÁMLEMEZ MŰTÁRGYAK UltraCor

2 UltraCor Az UltraCor szerkezetek sokoldalúságuknak köszönhetően alkalmazhatóak út-, vasútépítési és ipari területeken, valamint meglévő szerkezetek megerősítése és rekonstrukciója céljából egyaránt, úgy mint: hidak felüljárók alagutak aluljárók gyalogos átkelők Bevezetés ökológiai átjárók hangárok óvóhelyek földalatti raktárok Az UltraCor a rugalmas szerkezetek új generációja, mely horganyzott hullámacél lemezekből készül. A világ legnagyobb hullámprofiljának köszönhetően az UltraCor egyesíti a könnyű szerkezetek előnyeit a korábban nem látott szilárdsági és tartóssági tulajdonságokkal, lehetővé téve, hogy napjainkban a világ legnagyobb hullámacél szerkezetei ezzel a technológiával készüljenek. Az UltraCor szerkezetek minden út- és vasúti terhelési osztály esetén alkalmazhatóak, beleértve a különleges járművek okozta terhelést is. Engedélyek és tanúsítványok: Az UltraCor az EN szabvánnyal összhangban lévő CE tanúsítvánnyal rendelkezik Hullámosítás Az UltraCor acél hullámlemez hullámosítása mm méretű. Az UltraCor szerkezetek előnyei más, hagyományos hídszerkezeti megoldásokkal szemben: nagyobb űrszelvényű szerkezet nagyobb teherbírás a takarási vastagságok szélesebb tartománya gazdaságosabb szállíthatóság gyorsabb és gazdaságosabb hídépítés könnyű és gyors összeszerelhetőség Termék tulajdonságok: a legnagyobb szerkezeti szilárdság a földalatti rugalmas acélszerkezetek körében szerkezeti alak és méret nagy választéka könnyű és gyors üzembe helyezés akár 30 m-t is meghaladó fesztávolság 2. ábra: Az UltraCor lemez keresztmetszete Gyártási folyamat Az UltraCor gyártási folyamata során a sík acéllemezeket mechanikai úton íves, hullámosított lemezekké formázzuk, majd tűzihorgany bevonattal látjuk el. A hullámacél lemezekre igény szerint kiegészítő epoxy festés is felvihető. A teljes gyártási folyamatot minőségirányított üzemben végezzük. Az UltraCor szerkezetek gyártásánál alkalmazott acél alapanyag megfelel az EN és EN szabványoknak. Az acél minősége S355MC, S420MC és S550MC. Hullámmagasság (H)=237 mm Hullámhossz (P)=500 mm 1. ábra: Az UltraCor lemez hullámprofilja 2 ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK

3 UltraCor Kötőelemek csavarok, anyacsavarok, pipacsavarok; lehorgonyzó menetes szárak, vezetőprofilok A hullámacél lemezeket M22-es vagy M24-es csavarokkal kapcsoljuk össze (8.8-as, 10.9-es szilárdsági osztály). Az alkalmazandó csavarok hosszúsága az összekapcsolt lemezek vastagságától és a kapcsolat típusától függ (45, 60, 80 mm). A csavarok és anyacsavarok az EN ISO és EN ISO szabványoknak megfelelő acél alapanyagokból készülnek. A 22 mm átmérőjű és 225 vagy 430 mm hosszú, betonba helyezett pipacsavarok az EN :2007 szabvány követelményeinek megfelelve készülnek. Az alaplemezek mm mérettel rendelkeznek, és megfelelnek az EN szabványnak. Az összes fent említett kötőelem a hullámacél lemezekkel együtt kerül kiszállításra, a szerkezet számára összeállított komplett csomagban. Korrózió elleni védelem A hullámacél lemezek tűzihorgany bevonatát merítéses eljárással visszük fel a szerkezeti elemekre, ami tartós védelmet biztosít az acél felületek korróziójával szemben. Az acél és a horganyzott réteg közötti erős kapcsolat különlegesen hatékony védelmet biztosít, így növelve meg a szerkezet élettartamát. Az UltraCor szerkezeteken lévő cinkréteg megfelel az EN ISO 1461 szabványnak (1. táblázat). 1. táblázat: Cink bevonat Tulajdonságok Acéllemez vastagság: > 6 mm > 3 mm és 6 mm EN ISO 1461 szerinti követelmények Minimális lokális cinkréteg vastagság [μm] Minimális átlagos cinkréteg vastagság [μm] Kötőelemek Vezetőprofil lyukak Az UltraCor szerkezetek élettartamának megnövelése érdekében, különösen agresszív környezet esetében, kiegészítő epoxy festékbevonat is alkalmazható. A tűzihorgany és az epoxy festés bevonatokat magába foglaló ViaCoat korrózióvédelmi rendszer megfelel az EN ISO szabványnak. Az UV sugárzásnak kitett felületek elszíneződésének elkerülése érdekében ezeket a felületeket poliuretán fedőréteggel kell ellátni. 3. ábra: A műtárgy és az alapozás kapcsolatát biztosító alaplemez ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK 3

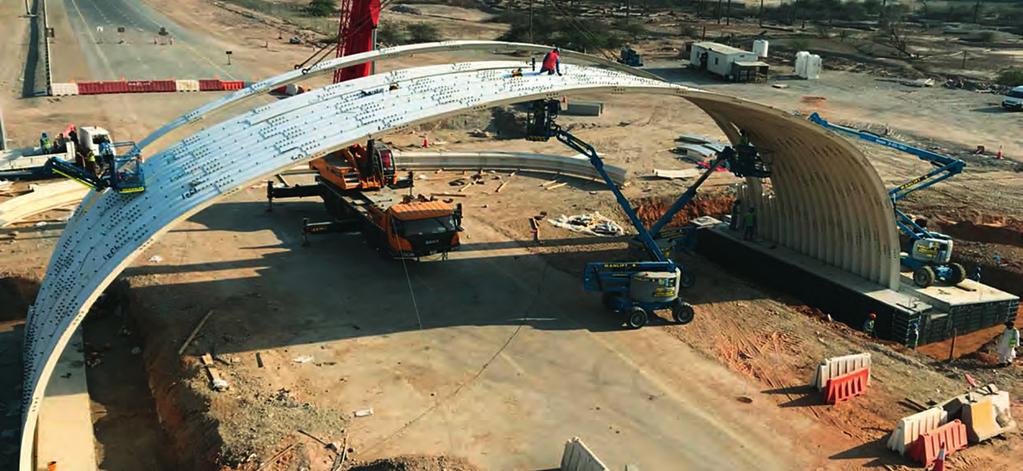

4 UltraCor Tervezés Az UltraCor szerkezetek tervezése az alábbi lépésekben történik: az UltraCor szerkezet tervezése (beleértve az összeszerelési folyamatot) méretezett háttöltés tervezése alapozás tervezése az elő- és utófenék, valamint a kapcsolódó elemek és szerelvények tervezése Az UltraCor szerkezetek minden út- és vasúti terhelési osztály esetén alkalmazhatóak, beleértve az Eurocode EN és a vonatkozó nemzeti szabványok által meghatározott osztályokat is. Szerkezeti méretezés Az UltraCor szerkezetek esetében az alábbi tervezési módszerek alkalmazhatóak: a Sundquist és Petterson professzorok által kifejlesztett svéd tervezési módszer (SDM) CHBDC Kanadai Közúti Hidak Tervezési Előírása (Canadian Highways Bridge Design Code) AASHTO LRFD Hídtervezési Specifikációk összetett esetekben véges elemes módszer (VEM) Fedőtöltés vastagsága A fedőtöltés vastagságának meghatározása vasúti szerkezetek esetében A fedőtöltés vastagságán vasúti szerkezetek esetében a hullámacél szerkezet felső síkja (kiegészítő lemezekkel ellátott hullámacél szerkezet esetén nem a szerkezet legfelső síkja, hanem az alap hullámacél profil felső síkja) és a vasúti keresztalj alsó síkja közötti függőleges távolságot értjük. Kisebb takarási mélység is alkalmazható a megfelelő statikai számítások végrehajtását követően. Az építési forgalom műtárgy fölötti átvezetésének esetén a megengedhető minimális takarás mértékét minden esetben egyeztetni kell a ViaCon műszaki munkatársaival. A szerkezet hossz-szelvényi geometriájának kialakítása Az UltraCor szerkezetek alsó alkotójának hossza a következő képlet segítségével számítható: L d = 38 + n ahol n a teljes gyűrűk száma a hossz mentén. A műtárgyak felső alkotójának hossza az építési helyszín (beleértve a be- és kifolyási oldalakat) adottságaitól függ. A fedőtöltés vastagságának meghatározása útszerkezetek esetében A fedőtöltés vastagságán (H) útpályaszerkezetek esetében a hullámacél szerkezet felső síkjának (kiegészítő lemezekkel ellátott hullámacél szerkezet esetén nem a szerkezet legfelső síkja, hanem az alap hullámacél profil felső síkja) és a pályaszerkezet (beleértve a burkolati rétegeket is) felső síkjának függőleges távolságát értjük. (A 2. táblázatban B a fesztávolságot jelöli.) 4. ábra: Az UltraCor szerkezetek végkialakításai 2. táblázat: Fedőtöltés vastagsága Szerkezet típusa Alacsony takarású íves szerkezet Minimális fedőtöltési vastagság H=B/12 [m] 4 ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK

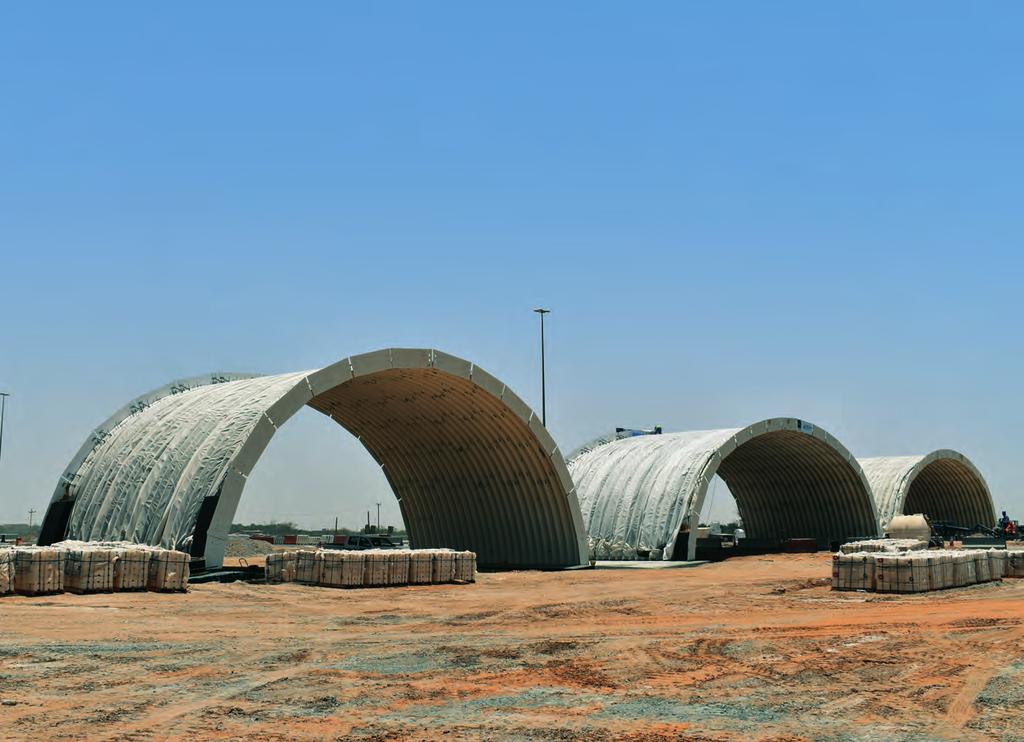

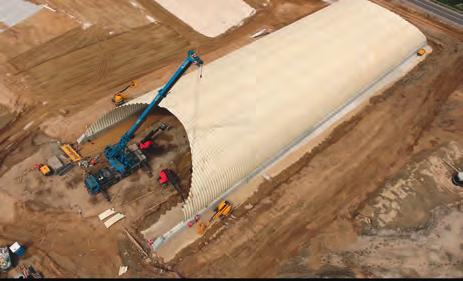

5 UltraCor Keresztezési szög Az 55 -nál kisebb keresztezési szögek esetében speciális megoldások szükségesek. Ilyenkor a be- és kifolyási oldalakon vasbeton peremgerendák és/vagy geoműanyagokkal megerősített talajszerkezetek alkalmazhatóak. Szaktanácsadásért kérjük, forduljon műszaki munkatársainkhoz. Szárnyfal Szárnyfal Iker szerkezetek építése Iker szerkezetek építése esetén a szomszédos szerkezetek közötti legkisebb távolságnak elegendőnek kell lennie a háttöltés megfelelő elhelyezésére és tömörítésére. A minimális távolságra vonatkozó követelmények a szerkezet alakjától és méretétől függenek. A tervezők számára további műszaki paraméterek és gyártási részlettervek érhetők el. Homlokfal 5. ábra: Ferde keresztezési szögű szerkezet ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK 5

6 UltraCor Alapozás A zártszelvényű UltraCor szerkezetek (kör-, elliptikus- és békaszáj profil) ágyazatával kapcsolatos követelmények: az ágyazat minimális vastagsága 60 cm a szerkezetet profilozott ágyazatra kell helyezni, biztosítva az alsó öv tökéletes felfekvését a szerkezet vállrésze alatti területet kitüntetett figyelemmel kell beépíteni és tömöríteni az ágyazat felső cm vastagságú részét 0-4 finom homok ágyazattal kell kialakítani, hogy a hullámok ágyazatba történő beülése biztosított legyen A nyitott szelvényű (nyitott ív és boksz profil) UltraCor szerkezeteket vasbeton alaptestekre kell helyezni. A szerkezet és a vasbeton alaptest közötti kapcsolatot lehorgonyzó pipacsavarokkal kell biztosítani az alábbiak figyelembe vételével: a lehorgonyzó pipacsavarokat az UltraCor szerkezet kiszállítása előtt, a vasbeton alaptest megépítése során kell elhelyezni a pipacsavarok legfeljebb 50 mm-rel nyúlhatnak túl az alaptest felső síkján a pipacsavarokat az összeszerelési terv alapján kell elhelyezni; a megengedhető tűrés hosszirányban ± 3 mm, keresztirányban ± 2 mm a hiba kockázatának csökkentése érdekében az összes pipacsavar helyét minden esetben a kezdőponttól (az első pipacsavartól) mérve kell kitűzni az azonos alaptesten elhelyezett pipacsavarok párhuzamosságának és az azonos szerkezeti gyűrűhöz tartozó (de különböző alaptesten elhelyezett) pipacsavar párok merőlegességének pontossága kiemelt jelentőségű a szerkezet öszszeszerelhetőségének szempontjából; a nagyobb pontosság lényegesen könnyebb összeszerelhetőséget biztosít. Talplemezzel és lehorgonyzó menetes szárakkal csatlakozik a szerkezet az alapozáshoz Alsó fesztávolság C/C pipapacsavarok UltraCor lemez M24 csavar Fig. 6. Connection of UltraCor structure with concrete footing 7. ábra: Az UltraCor szerkezet rögzítése a flexibilis alaptesthez Lehorgonyzó pipacsavar 250 mm/500 mm-enként elhelyezve UltraCor szerkezet Vezető sín Rugalmas alaptest 6 ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK

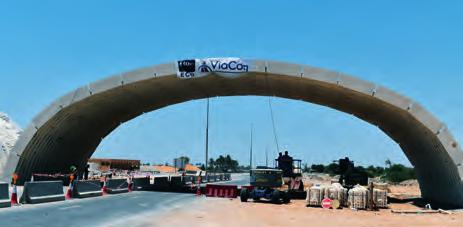

7 UltraCor Ágyazat és háttöltés homokos kavics, jól osztályozott adalékanyagok és zúzottkő használható az ágyazat és a háttöltés anyagaként az adalékanyag szemcsemérete a hullámosítási profil típusától függ; mm-es hullámosítás esetén a legnagyobb javasolt szemcsenagyság 90 mm a szemcsenagyság 0-90 mm, az egyenlőtlenségi mutató C u 4,0, a finomszem tartalom S 0,063 5% és az áteresztőképességi együttható k > 10-3 m/s kell, hogy legyen kohéziós, szerves és fagyveszélyes talajok alkalmazása nem megengedett a szerkezet körüli háttöltés anyagát legfeljebb 25 cm vastagságú rétegekben szabad elhelyezni, majd tömöríteni a háttöltés anyagát a szerkezet két oldalán egyszerre vagy a két oldalon váltakozva kell beépíteni. A két oldalon váltakozva történő beépítés során a két oldal háttöltése között legfeljebb egy rétegnyi, azaz 25 cm magasságkülönbség megengedett. Az előre meghatározott tömörségi index elérése előtt újabb réteg nem építhető be. a háttöltés anyagát a szerkezet közvetlen közelében a szabályos Proctor-vizsgálat szerinti minimum 0,98-as, a fennmaradó területen 0,95-ös értékre kell tömöríteni A fenti alapelvektől való eltérés esetén konzultáljon cégünk műszaki munkatársaival. Vízbeszivárgás elleni védelem A háttöltésen keresztül történő vízbeszivárgás elleni védelem érdekében megelőző intézkedéseket kell tenni. Jellemzően ez két nem szőtt geotextília réteg közé zárt, min. 1,0 mm vastag HDPE geomembrán acélszerkezet fölé történő beépítésével javasolt. A vízbeszivárgás elleni védelmet két réteg bentonitmatrac (GCL geoszintetikus szigetelő) is biztosíthatja. A tervezők számára további műszaki paraméterek és gyártási részlettervek érhetőek el. Az UltraCor szerkezetek betervezése előtt kérjük, szaktanácsért és megoldási javaslatért vegye fel a kapcsolatot műszaki munkatársainkkal. Nem szőtt geotextília, CBR>5 kn 1 mm vastag geomembrán, HDPE Nem szőtt geotextília, CBR>5 kn H magasság UltraCor acél hullámlemez szerkezet 8. ábra: A csapadékvízzel szembeni védelem sematikus ábrája ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK 7

8 UltraCor Végkialakítás (be- és kifolyási oldal) A rézsűk végkialakítása történhet helyszínen rendelkezésre álló kőzetek, blokkok, stb. alkalmazásával. A medermatraccal burkolt rézsű esetén gondoskodni kell a vízzárásról. Szaktanácsadásért kérjük, forduljon műszaki munkatársainkhoz. Függőleges végkialakítás esetében a vasbeton homlokfalak alternatívájaként talajtámfalak is alkalmazhatóak vasbeton blokkok, panelek vagy gabionszerkezetek felhasználásával. Amennyiben szükséges, a háttöltés kialakítása során az UltraCor szerkezet környezetében geoműanyagokkal történő talajmegerősítés alkalmazható. Vasbeton peremgerenda Alkalmazása: ferde végkialakítású UltraCor szerkezetek be- és kifolyási oldalának merevítéseként a csatlakozó rézsű burkolata és az UltraCor szerkezet közötti lezárás biztosításaként Tűréshatárok Az UltraCor szerkezetek összeszerelését követően javasolt a szerkezet alakjának mérésekkel történő ellenőrzése. A szerkezeti méretek megengedhető eltérése: box szerkezetek esetében fesztávolság: +2% magasság: +2/-4% egyéb esetekben fesztávolság: +2% magasság: ±2% A háttöltés beépítése után tapasztalható deformációk az összeszerelést követő állapothoz viszonyítva legfeljebb a fesztáv 2%-os eltérését eredményezhetik. Kiegészítők Az UltraCor szerkezetekre funkciójuktól függően az alábbi kiegészítő szerkezetek kerülhetnek: világítótestek szellőztető rendszerek falmélyedések/fülkék járdakonzolok, például az állatok számára becsatlakozások felülvilágítók műszaki eszközök foglalatai 8 ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK

9 Keresztmetszeti kialakítások UC-M&H Típus Fesztávolság B Magasság H Terület A [m 2 ] Kerület UC-1M , UC-1H , UC-2M , UC-2H , UC-3M , UC-3H , UC-4M , UC-4H , UC-5M , UC-5H , UC-6M , UC-6H , UC-7M , UC-7H , UC-8M , UC-8H , UC-9M , UC-9H , UC-10M , UC-10H ,

10 UC-SA Típus Fesztávolság B Magasság H Terület A [m 2 ] Kerület UC-1SA , UC-2SA , UC-3SA , UC-4SA , UC-5SA , UC-6SA , UC-7SA , UC-8SA , UC-9SA , UC-10SA , UC-11SA , UC-12SA , UC-13SA , UC-14SA , UC-15SA , UC-16SA , UC-17SA , UC-18SA , UC-19SA , UC-20SA , UC-21SA , UC-22SA ,

11 UC-23SA , UC-24SA , UC-25SA , UC-26SA , UC-27SA , UC-28SA , UC-29SA , UC-30SA , UC-31SA ,, UC-32SA , UC-33SA , UC-34SA , UC-35SA , UC-36SA , UC-37SA , UC-38SA ,

12 UC-HA Típus Fesztávolság B Fesztávolság max. Bmax Magasság H Terület A [m 2 ] Kerület UC-1HA , UC-2HA , UC-3HA , UC-4HA , UC-5HA , UC-6HA , UC-7HA , UC-8HA , UC-9HA , UC-10HA , UC-11HA , UC-12HA , UC-13HA , UC-14HA , UC-15HA , UC-16HA , UC-17HA ,

13 UC-OA Típus Fesztávolság B Fesztávolság max. Bmax Magasság H Terület A [m 2 ] Kerület UC-1OA , UC-2OA , UC-3OA , UC-4OA , UC-5OA , UC-6OA , UC-7OA , UC-8OA , UC-9OA , UC-10OA , UC-11OA , UC-12OA , UC-13OA , UC-14OA , UC-15OA , UC-16OA , UC-17OA , UC-18OA , UC-19OA , UC-20OA , UC-21OA , UC-22OA , UC-23OA , UC-24OA , UC-25OA , UC-26OA ,

14 UC-27OA , UC-28OA , UC-29OA , UC-30OA , UC-31OA , UC-32OA , UC-33OA , UC-34OA , UC-35OA , UC-36OA , UC-37OA , UC-38OA , UC-39OA , UC-40OA , UC-41OA , UC-42OA , UC-43OA , UC-44OA , UC-45OA , UC-46OA , UC-47OA , UC-48OA , UC-49OA , UC-50OA ,

15 UC-NA Típus Fesztávolság B Fesztávolság max. Bmax Magasság H Terület A [m 2 ] Kerület UC-1NA , UC-2NA , UC-3NA , UC-4NA , UC-5NA , UC-6NA , UC-7NA , UC-8NA , UC-9NA , UC-10NA , UC-11NA , UC-12NA , UC-13NA , UC-14NA , UC-15NA , UC-16NA , UC-17NA , UC-18NA , UC-19NA , UC-20NA , UC-21NA , UC-22NA , UC-23NA ,

16 UC-24NA , UC-25NA , UC-26NA , UC-27NA , UC-28NA , UC-29NA , UC-30NA , UC-31NA , UC-32NA , UC-33NA , UC-34NA , UC-35NA , UC-36NA , UC-37NA , UC-38NA , UC-39NA , UC-40NA , UC-41NA , UC-42NA , UC-43NA , UC-44NA , UC-45NA , UC-46NA ,

17 UC & UCH Típus Fesztávolság B Magasság H Terület A [m 2 ] Kerület UCA , UCA , UCH , UCH , UCH ,

18 UltraCor 18 ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK

19 ULTRACOR ACÉL HULLÁMLEMEZ MŰTÁRGYAK 19
